Неисправности и ремонт бульдозеров
Ремонт бульдозера Shantui SD32 осуществляется в сервисных центрах, где имеется необходимый набор запасных частей.
Неисправность ходовой части, перегрев трансформатора происходит при ослаблении ремня вентилятора или загрязнении масляного радиатора. Устраняют неисправность заменой ремня или чисткой радиатора.
Если машина не едет при движении рычага скоростей, значит, произошел износ шестеренчатого насоса или засорился фильтр КПП. Надо заменить насос или устранить его неисправность и почистить фильтр.
При тяжелом рулевом управлении нужно отрегулировать соединение муфты и тормоза. Если при нажатии педали тормоза машина не останавливается, то нужно отрегулировать длину хода тормозных педалей.
Конструкционные особенности и характеристики
Бульдозер Shantui изготавливается в разных модификациях. Китайская компания Шантуй стала работать совместно с японской компанией Komatsu. Теперь качество товаров соответствует технике мировых лидеров по изготовлению бульдозеров. Бульдозеры подразделяются в зависимости от мощности и веса.
Различаются машины типами отвала и рыхлителями. Бывают модели-планировщики для работы на болоте, при добыче полезных ископаемых. Машины имеют закрытую кабину, что позволяет работать в любую погоду. Сзади на бульдозере всех модификаций стоят рыхлители.
Большой выбор модификаций и сотрудничество с японской компанией позволило улучшить технологию производства. Бульдозеры имеют отличное качество и невысокую цену. Компания выпускает несколько серий, которые различаются своей массой. Бульдозеры на гусеничном ходу выполняют обустройство территории, осуществляют строительные, землеройные и дорожные работы, используются в карьерах.
Китайский бульдозер отличается высокой продуктивностью и маневренностью. Машины постоянно улучшаются и модернизируются. Достоинства техники:
- большой отвал;
- привод совмещает механический и гидравлический способ работы;
- создана электронная панель для наблюдения за операциями;
- имеется система безопасности.
Бульдозер относится к 15 тяговому классу. Агрегат работает в любых климатических условиях. В зависимости от предназначения бульдозер может иметь различные рабочие органы.
Технические характеристики бульдозеров Shantui:
- Вес 23,5 т.
- Объем навесного оборудования 7,5 м³.
- Глубина погружения отвала 5,4 м.
- Бак для горючего на 300 л.
- Габариты: 5,75х3,4х3,725 м.
- Дорожный просвет 0,4 м.
- Радиус поворота 3,3 м.
- Ширина колеи 2 м.
- Мощность двигателя равна 162 кВт.
- Объем двигателя 14 л.
- Расход топлива составляет 230 г/кВт ч.
Гусеничный бульдозер Shantui SD16L — аналог японского бульдозера Komatsu D65. У него несколько моделей, которые различаются оборудованием для разных условий работы.
- Вес бульдозера Шантуй СД 16 составляет 17 т.
- Мощность двигателя 120 кВт.
- Предельное заглубление отвала 530-540 мм.
- Максимальный уклон 30º.
- Ширина отвала СД16 равна 3388 мм.
- Высота отвала 1149 мм.
Гусеничный бульдозер СД22 выполняет операции во время земляных работ. Он считается основной модификацией, которая выпускается на заводе. Эта модель отличается высоким качеством сборки и функционированием узлов.
Некоторые узлы гусеничного агрегата производят по лицензии компаний Caterpillar и Komatsu. Предшественником данной модификации был бульдозер TY220. Новая модель производится на основе разработок японской модификации Komatsu D85A-21.
- большой отвал;
- гидропривод;
- система безопасности.
На бульдозер Шантуй СД22 устанавливают отвал, призму волочения, рыхлитель.
- Вес 23,5 т.
- Глубина погружения отвала 5,4 м.
- Объем отвала 7,5 м³.
- Емкость топливного бака — 300 л.
- Габариты: длина 5,75 м, ширина 3,4 м, высота 3,725 м.
- Дорожный просвет 0,4 м.
- Радиус поворота 3,3 м.
- Ширина колеи 2 м.
Установлен двигатель компании Cummins вместимостью 14 л, мощностью 220 л.с. Частота вращения 1030 об/мин. Тип охлаждения — жидкостное. База агрегата имеет небольшие размеры, это дает возможность применять устройство на ограниченной площади. Машина может работать на уклоне до 30º. Чтобы снизить вибрацию, опорные катки соединяют с рамой посредством упругих буферов. Кабина бульдозера Shantui SD22, технические характеристики которой были улучшены, имеет отличный обзор, изготовлена в форме шестигранника, в ней установлена система контроля.

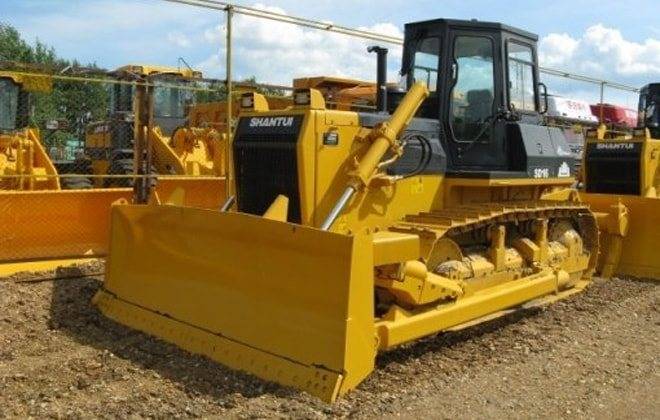

Бульдозер Shantui SD16: технические характеристики
Бульдозер Шантуй СД16 — яркий представитель марки. Машина предназначена для использования в самых тяжелых условиях и создана в соответствии с современными стандартами комфорта, качества и безопасности. Бульдозер Shantui SD16 — третий в модельной линейке машин производителя после Shantui SD08 и SD13. Техника относится к среднему тяговому классу и является бюджетным аналогом Komatsu D65.
По мнению специалистов, SD16 является одним из самых успешных бульдозеров китайской компании Shantui. Он может полностью заменить технику более именитых производителей и значительно выигрывает за счет своей стоимости. На базе SD16 создано несколько бульдозеров специального назначения. Это Shantui SD16F, SD16L и другие.
Двигатель
Силовой агрегат базовой версии Shantui SD16 создан по лицензии Caterpillar. Модель носит название Shanghai C6121. Также может устанавливаться двигатель Steyr WD615TI-3A. Первый агрегат выдает рабочую мощность 160 л.с./120 кВт при номинальной частоте вращения коленчатого вала 1850 об/мин. Тип двигателя — 6-цилиндровый четырехтактный рядный дизель с водяной системой охлаждения. Второй мотор имеет то же устройство, но выдает 178 л.с./131 кВт мощности.
Силовые агрегаты бульдозера Shantui SD16 оборудованы системой прямого впрыска топлива. Рабочий объем стандартного двигателя составляет почти 10 л (9,7 л). Диаметр цилиндра составляет 126 мм, ход поршня равняется 130 мм. Максимальный крутящий момент — 764 Нм. При всех перечисленных показателях удельный расход топлива бульдозера Shantui SD16 достигает 214 г/кВт*ч.

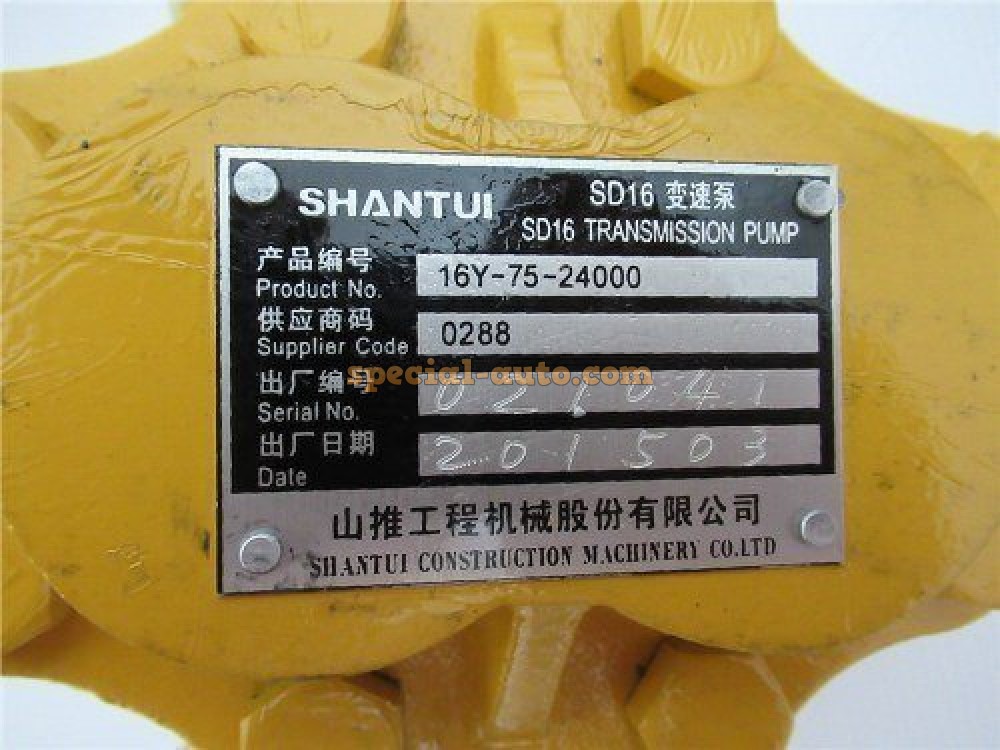

Трансмиссия
Система трансмиссии Shantui SD16 представлена:
- одноступенчатым однофазным трехэлементным гидротрансформатором;
- планетарной передачей с системой принудительной смазки и сервоприводом переключения;
- главной спирально-зубчатой конической передачей с одноступенчатым редуктором и барботажной системой смазки (смазка разбрызгиванием);
- многодисковой постоянно замкнутой муфтой поворота, помещенной в масляную ванну, связанной с тормозной системой муфты рулевого управления и разделяемой гидравликой;
- плавающим тормозом муфты поворота ленточного типа, управляемым педалью с гидроусилителем;
- бортовой передачей в виде двухступенчатого цилиндрического редуктора и барботажной системой смазки.
КПП обеспечивает движение на трех передачах вперед и назад. Трансмиссия в агрегате с двигателем обеспечивает скорость хода машины:
- на первой передаче — до 3,29 км/ч;
- на второй передаче — до 5,28 км/ч;
- на третьей передаче — до 9,63 км/ч;
- на первой передаче назад — до 4,28 км/ч;
- на второй передаче назад — до 7,59 км/ч;
- на третьей передаче назад — до 12,53 км/ч.
Гидравлика и ходовая система
Гидравлическая система бульдозера Shantui SD16 представлена двухцилиндровым шестеренным насосом. Диаметр каждого цилиндра составляет 110 мм. Максимальное давление в гидросистеме — 14 МПа. Производительность насоса или величина потока нагнетания равняется 243 литрам в минуту.
Shantui SD16 — это бульдозер на гусеничном ходу. Подвеска с балансирным грузом обеспечивает устойчивость во время движения. Гусеничная лента — шестикатковая с двумя поддерживающими катками с каждой стороны. Подвеска модульного типа, что повышает ремонтопригодность техники и делает машину простой в обслуживании. Возможность быстрой замены отдельных деталей гусениц и всей ленты за короткий промежуток времени увеличивает рентабельность использования техники.
В базовой комплектации поставляется стандартная гусеничная лента шириной 510 мм с шагом 203,2 мм. Для различных условий использования и грунтов доступны суженные и широкие гусеницы, а также ленты с грунтозацепами. В комплекте с соответствующими ходовыми механизмами Shantui SD16 может работать на грунтах с любой несущей способностью, включая болотистые почвы.
Кабина бульдозера Shantui SD16 и управление
Кабина бульдозера выполнена в нестандартной форме шестигранника. Специалисты признают такое строение оптимальным для тяжелых бульдозеров на гусеничном ходу. Широкий обзор и жесткий каркас гарантируют безопасность оператора и точность выполнения работ.
В обшивке кабины использованы самые современные изоляционные материалы, снижающие шум и вибрацию. А именно эти посторонние воздействия отвлекают оператора и повышают его утомляемость. Для большего комфорта во время работы в кабине устанавливается заводской кондиционер и обогреватель. Системы обеспечивают приемлемый уровень температуры и влажности, позволяя оператору выполнять свои задачи даже в экстремальных климатических условиях.

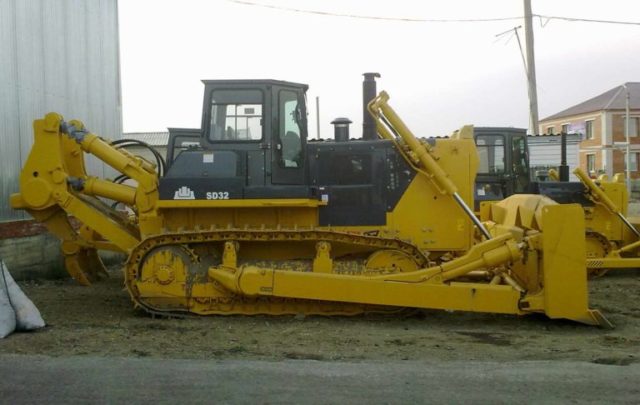

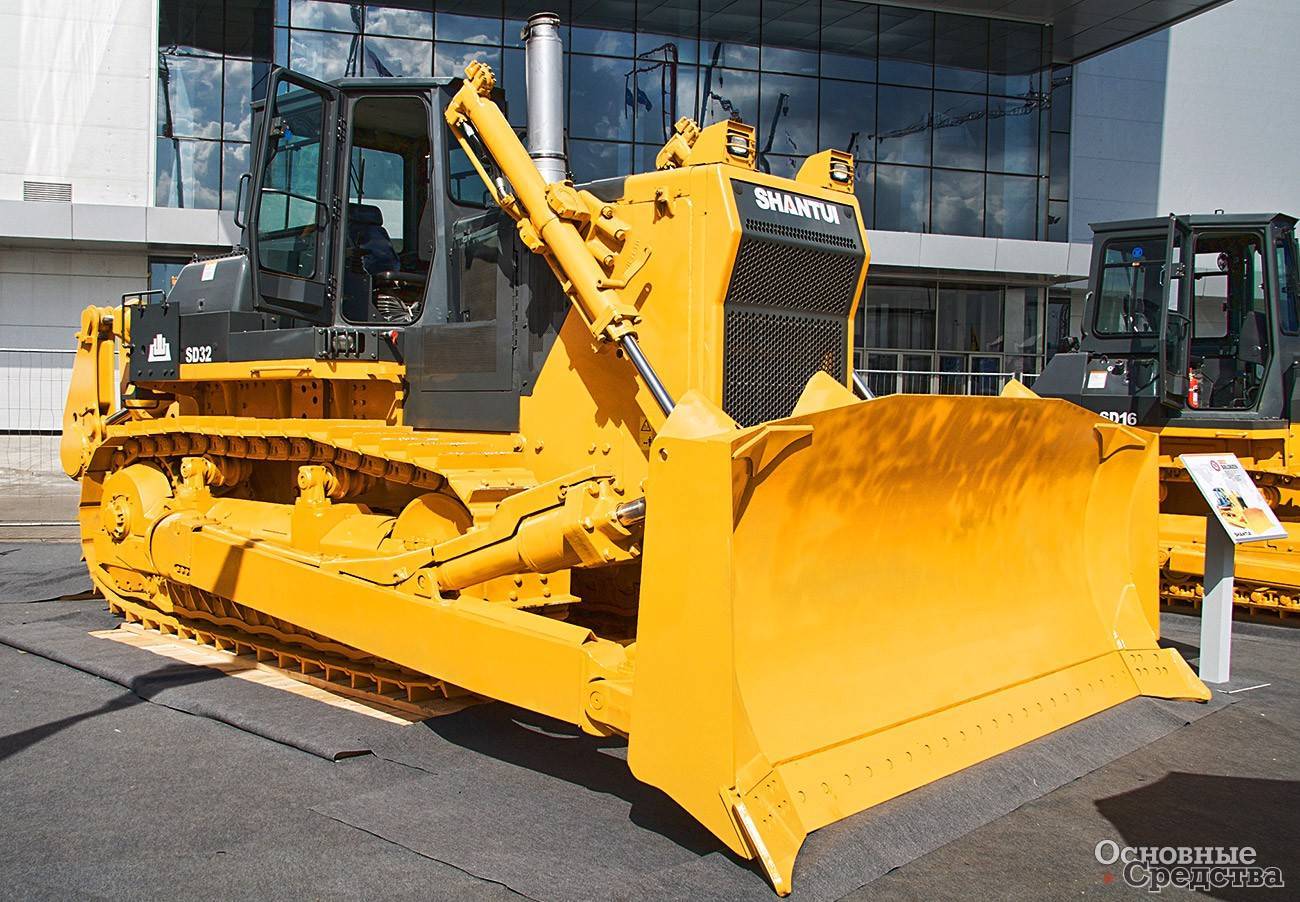

Бульдозер Shantui SD32 320 л.с. 40 тонн лучший бульдозер в Китае
320 л.с.
ЗАПРОС
- Общие сведения
- Запрос заказа
Мощность/скорость двигателя: 235 кВт (320 л.с.)/2000 об/мин Эксплуатационный вес всей машины: 37200 кг
Особенности бульдозера:
●Двигатель NTAA855-C360S10 оснащен турбонагнетателем выхлопных газов. Обладая высокой мощностью, высокой эффективностью и энергосбережением, он может нормально работать даже в горной местности на высоте до 3600 м.
●Высоконадежная трансмиссия с переключением под нагрузкой. Стабильный гидравлический преобразователь крутящего момента. Двухступенчатая главная передача с цилиндрическим зубчатым колесом отличается высокой мощностью передачи. Эффективность и высокая производительность.
●Отдельный водяной бак двигателя. Масляный радиатор шасси. Интегрированный в двигатель Chongfa водяной-воздушный промежуточный охладитель обеспечивает выдающуюся эффективность охлаждения. Простые операции технического обслуживания, гарантирующие непрерывную работу машины.
● Основная рама коробчатого типа с применением высококачественных материалов. Высокопрочные отливки обладают высокой несущей способностью по отношению к ударной нагрузке и изгибающему моменту, чтобы поддерживать непрерывную высокопрочную работу машины в тяжелых условиях работы. Высококачественные сварные швы гарантируют жизненный цикл основной рамы.
Технические характеристики Shantui SD32, масса
В зависимости от работ, которые предстоит выполнять, можно сделать выбор в пользу одного из трех доступных типов отвалов: прямой поворотный (размеры — 4 130×1 590 мм), угловой (5 000×1 140 мм) или полусферический (4 030×1 720 мм). Максимальный объем грунта, который можно перемещать с помощью сферического отвала (самая вместительная модель), — 8,4 куб.м. Приведем еще несколько характеристик переднего рабочего оборудования: максимальная высота подъема достигает 1 560 мм, заглубление возможно на 560 мм. Масса — от 4,5 до 4,9 т.
В случае если вам дополнительно необходим рыхлитель, производитель предлагает однозубый или трехзубый варианты. Высота подъема данных органов составляет 955 и 883 мм соответственно, заглубление — 1 250 и 842 мм. Масса рыхлителя — 3 242-3 800 кг.
Мощность двигателя (при 1800 об/мин)
Удельное давление на грунт
Скорость переднего хода
Скорость заднего хода
Shantui SD32 способен передвигаться со скоростью до 11,5 км/ч (передняя передача). При необходимости движения назад, данное значение достигает 13,5 км/ч. Заявленная ширина гусеничного трака — 560 мм, давление на грунт — 0,105 МПа. Ширина колеи — 2 140 мм. С каждой стороны гусениц присутствует по два поддерживающих и семь опорных катков. При проектировании ходовой части отдано предпочтение подвеске с балансирным брусом. Номинальное тяговое усилие — 318,2 кН.
Как заявляется в спецификациях, данный бульдозер сохраняет свои рабочие характеристики при использовании в высокогорье вплоть до высоты 3 500 м. Уклон, на котором разрешается эксплуатировать SD32, может доходить до 30 градусов. Минимальный радиус поворота — 3,8 м.
Устройство и обслуживание бульдозера
В кабине созданы максимально комфортные условия для работы водителя. При отделке использовались современные шумоизоляционные материалы, которые позволяют снизить до минимума проникающие в кабину шум и пыль при работе трактора. В базовую комплектацию входит мощный кондиционер, который создаст в салоне приятную температуру даже в самый знойный день. Для холодной погоды существует автономный отопитель, который не позволит водителю замерзнуть.
Кабина устанавливается на платформу с пневматической подвеской, которая поглощает колебания при движении и позволяет хорошо себя чувствовать на любых дорогах. Все контрольные датчики и приборы удачно расположены и не перекрывают друг друга. Сидение соответствует последним требованиям эргономики и может быть свободно отрегулировано по желанию водителя. Рычаги для управления расположены в непосредственной близости от сидения, так чтобы техникой можно было комфортно управлять. По желанию клиента, бульдозер может быть дополнительно оснащен предпусковым подогревателем двигателя. Это устройство позволит легко запускать мотор при отрицательной температуре на улице.
Обслуживание и ремонт трактора не отнимают много сил и времени. Производитель специально сделал все узлы и агрегаты максимально простыми, чтобы при необходимости можно было быстро провести починку или замену прямо в полевых условиях. Запчасти можно приобрести у официальных дилеров. Правда, некоторых деталей может не быть в наличии и их придется заказывать из Китая. Тогда процесс ожидания может растянуться на несколько недель. Все системы обладают высоким запасом прочности, так что при правильной эксплуатации и надлежащем обслуживании трактор будет служить долгие годы, не требуя капитальных ремонтов.
Цена Shantui SD16 в России на сегодняшний день составляет около 3,2 миллионов рублей. При установке на бульдозер дополнительного оборудования это значение будет расти. При желании сэкономить, можно купить технику на вторичном рынке. Здесь хороший экземпляр будет стоить 1-1,5 миллиона рублей. Однако перед заключением сделки стоит провести полную диагностику выбранного товара, чтобы убедиться в его высоком качестве и работоспособности.
Технические характеристики бульдозера SHANTUI SD32W
SD32W
| Технические характеристики | Shantui SD32W |
|---|---|
| Двигатель | CUMMINS NT855-C360 (рядный, водяного охлаждения, четырехтактный, с турбонагнетателем) |
| Максимальный крутящий момент | 1440Н.м/1400об/мин |
| Номинальная мощность | 235 кВт (320 л.с.) при 2000 об/мин |
| Количество цилиндров / диаметр / ход поршня | 6 / 139.7 мм / 152.4 мм |
| Рабочий объем цилиндра | 14010 мл |
| Расход топлива | 245 гр/кВч ( 180 г/л.с.) |
| Максимальный вращающий момент | 764 Нм/1300 об/мин |
| Пусковой двигатель | 24 В, 11 кВт |
| Генератор переменного тока | 24 В, 35 А |
| Аккумуляторы | 12В, 170х2А/час |
| Система охлаждения | центробежный насос ( принудительная циркуляция), вентилятор |
| Тип демпфера | резиновый |
| Гидротрансформатор | одноуровневый, однофазный, трехэлементный |
| Охлаждение | водяное |
| Трансмиссия | приводной вал, планетарная передача, многодисковое сцепление, гидравлическое соединение принудительная смазка |
| Главный привод | коническое зубчатое колесо, смазка разбрызгиванием |
| Конечная передача | одноуровневое цилиндрическое прямозубое колесо, планетарная передача, смазка разбрызгиванием |
| Сцепление | мокрого типа, многодисковое, пружинного режима, гидравлического разъединения, ручного управления, гидравлическая передача |
| Тормоз | мокрого типа, многодисковый, пружинный усилитель, соединен со сцеплением, ножного и ручного управления, гидравлическая передача |
| Тип гусениц | сборные, одношпорные |
| Количество поддерживающих катков | 2 с каждой стороны |
| Количество опорных катков | 7 с каждой стороны |
| Натяжное колесо | 1 с каждой стороны |
| Шаг | 228,6 мм |
| Ширина звена | 560 мм |
| Высота шпоры | 80 мм |
| Количество звеньев | 41 с каждой стороны |
| Расстояние между центрами гусениц | 2140 мм |
| Давление на грунт | 0,105 МПа |
| Максимальное давление | 14 МПа |
| Расход | 262 л/м при 1800 об/мин |
| Тип насоса | шестеренчатый насос |
| Диаметр рабочего цилиндра | 120 мм (2) |
| Расположение | середина задней части блока управления |
| Скорость вращения | 1800 об/мин |
| Передача | I II III |
| Вперед (км/час) | 0—3.6 / 0—6.6 / 0—11.5 |
| Назад (км/час) | 0—4.4 / 0—7.8 / 0—13.5 |
| Прямой отвал | гидравлика приводиться в действие управляющим клапаном |
| Тип поддержки отвала | упорный цилиндр справа |
| Ширина отвала | 4030 мм |
| Высота отвала | 1720 мм |
| Максимальная высота подъема | 1560 мм |
| Максимальная глубина выемки | 560 мм |
| Призма волочения | 11.7 м. куб |
| Максимальная глубина рыхления | 870 мм |
| Максимальная высота подъема | 925 мм |
| Стандартный угол рыхления | 45º (устанавливается от 35º до 63º) |
| Максимальная глубина рыхления | 1250 мм |
| Максимальная высота подъема | 965 мм |
| Рабочий вес/с трехстоечным рыхлителем | 40 970кг |
| Длина Х ширина Х высота (без рыхлителя) | 6880 х 3955 х 3500 |
Кабина оператора
Конструкция кабины выполнена в форме шестигранника и имеет высокую обзорность. Здесь установлены новые органы управления рабочим оборудованием и система беспрерывного контроля над рабочими операциями. Электронная панель бульдозера SHANTUI SD22 выдает определенную ошибку в случае обнаружения неисправности, которая позволяет быстро установить причину отказа и устранить ее. Обивка кабины осуществляется виброизоляционными материалами, которые также имеют высокую защиту от шума. Кроме того, в кабине имеется кондиционер, который создает дополнительное давление для предотвращения попадания пыли с рабочей площадки внутрь салона. Для комфорта работы оператора, в базовую сборку входят колонки и магнитола.
Технические характеристики и габариты
| Параметр | Значение |
|---|---|
| Общая масса | 23,5 т |
| Объем навесного оборудования (стандартный) | 7,5 м3 |
| Глубина погружения отвала | 5,4 м |
| Бак для горючего | 300 л |
Размеры машины:
| Параметр | Значение |
|---|---|
| длина | 5,75 м |
| ширина | 3,4 м |
| высота | 3,725 м |
| дорожный просвет | 0,4 м |
| радиус поворота | 3,3 м |
| ширина колеи | 2 м |
Также стоит обратить внимание на другие характеристики Шантуй СД 22, такие как масса техники, которая составляет 23,5 т в стандартной комплектации с отвалом вместимостью 7,5 м3. Давление на основание дает машине просесть в него на 0,54 м, поэтому при слабых основаниях или заболоченной местности лучше выбрать модифицированную модель. Предельный вылет рабочего органа составляет 1,2 м
Предельный вылет рабочего органа составляет 1,2 м.
Расход топлива SHANTUI SD22 составляет 230 г/кВт за час работы. При этом мощность двигателя составляет 162 кВт.
Аналоги
Аналогов у ShanTui SD32 не так мало. Среди отечественных моделей это бульдозеры ЧЕТРА Т20 и ДЭТ-250, среди иностранных – бульдозеры Caterpillar D8R, ZOOMLION ZD320-3, SHEHWA SD8B, Liebherr PR752 и Komatsu D155A. Зарубежные аналоги при этом существенно превосходят ShanTui SD32 в стоимости.
Кабина ShanTui SD32. Кабины бульдозеров Shantui комплектуются кондиционером и обогревателем, что позволяет машинистам работать более эффективно. Кабина имеет шестигранную форму, за счет чего увеличивается зона видимости, а специальный изолирующий материал понижает шум и вибрацию. Удобное расположение органов управления, приборов и регулируемое сиденье позволяют оператору комфортно разместиться внутри кабины. | Рыхлитель ShanTui SD32. Бульдозер Shantui, укомплектованный рыхлителем рыхлителем способен выдерживать большие нагрузки и эффективно работать даже на мерзлых грунтах. Оборудовать бульдозер, в зависимости от требований покупателя, можно трехзубым рыхлителем. Так же, по желанию заказчика, бульдозеры Shantui могут оборудоваться различными видами отвалов: прямым, U-образным, угловым, отвалом для мусора. |
Моторный отсек ShanTui SD32. Для обеспечения более удобного сервисного обслуживания двигателя, его узлов и деталей, а также замене технических жидкостей, объем моторного отсека был увеличен. Так же, высоко установленный капот, концентрация всех необходимых для обслуживания контрольных точек и узлов значительно упрощают и ускоряют процесс непосредственного обслуживания данной техники. Все это способствует сокращению затрат на проведение планового технического осмотра. | Ходовая часть ShanTui SD32. Гусеничные траки бульдозеров Shantui имеют модульную конструкцию, что делает процесс обслуживания быстрым и удобным. В зависимости от специфики местности, на бульдозеры можно установить траки различной ширины и конструкции, что позволяет применять бульдозеры на грунтах различной сложности, включая скальные и болотистые грунты. |
Устройство
Модульность всех составляющих техники позволяют сократить простои и ускорить ремонт или замену частей. Простота демонтажа и монтажа деталей, комфортная эксплуатация, экономичность машины положительно сказываются на выборе потребителей. База SHANTUI SD22 незначительна по размеру, что позволяет использовать технику на ограниченных площадях.
Shantui SD 22
Траки, используемые для сборки шасси, могут иметь разную ширину и отличаться очертанием. Такая сборка позволяет увеличить проходимость и маневренность техники, причем качество основания в данном случае роли не играет. Общее количество катков базы – 16, из которых четверть несущих, а остальные – опорные. Это позволяет бульдозеру работать на площадках с уклоном до 30 градусов. Для уменьшения вибраций и динамических воздействий на оператора, опорные катки присоединены к раме с помощью эластичных буферов.
Видео демонстрация
ShanTui SD32 применяется для доставки материалов на объекты строительства и при проведении подготовительных работ. При крупномасштабном строительстве огромный бульдозер просто незаменим. Китайский бренд использовал лучший опыт японской компании Komatsu, потому ShanTui SD32 получился очень надежным.
Несмотря на обилие конкурентов от известных брендов в своем сегменте, данный бульдозер пользуется большим спросом. В процессе эксплуатации ShanTui SD32 зарекомендовал себя как мощный и долговечный агрегат, работающих при самых сложных климатических условиях. Именно это в купе с прочной конструкцией и обусловило его популярность.
Достоинств у ShanTui SD32, действительно, немало. Так, бульдозер изготавливается из материалов последних поколений и соответствует стандартам ISO и ГОСТ. Дополнительную привлекательность в глазах потребителей модель приобретает ввиду разумной ценовой политики китайского бренда. ShanTui SD32 является весьма доступной техникой. Бульдозер награжден Золотой Медалью и входит в 100 лучших национальных товаров Поднебесной. Сейчас ShanTui SD32 экспортируется в 70 государств.
Трансмиссия бульдозера Шантуй SD32
Краткая информация о силовой передаче: трансмиссия — планетарная, с многодисковым сцеплением и принудительной смазкой; гидротрансформатор — одноуровневый, однофазный, трехэлементный; тормоз — мокрого типа, с прямым гидравлическим управлением интерлинком.
В состав трансмиссии бульдозера Shantui SD32 входят:
бортовая передача, представленная цилиндрическим редуктором с двумя ступенями и разбрызгиваемой смазкой;
муфта поворота из нескольких дисков находится в неизменно замкнутом положении, расположенная в масле, отделенная посредством гидравлики и приводимая в действие вручную или с помощью гидравлической системы;
планетарная передача со сцеплением с несколькими дисками, которое управляется с помощью гидравлической системы и характеризуется принудительной смазкой;
гидравлический трансформатор для преобразования крутящего момента двигателя, представленный тремя элементами, работающий на одной ступени и одной фазе;
ленточный тормоз муфты поворота, управляемый через педаль тормоза, расположенную в масляной ванне;
главный привод, представленный конической спирально-зубчатой передачей и смазкой посредством разбрызгивания.
Движение вперёд характеризуется предельной скоростью 11,5 км/час, назад – 13,5 км/час.
Повышение надёжности передачи бульдозера Shantui SD 32 и понижение вибрации обеспечиваются за счёт установки демпфирующих устройств между двигателем и силовой передачей.
Бульдозер Шантуй 32 технические характеристики
Бульдозеры принято классифицировать по разным показателям, но довольно известный бульдозер Shantui SD 32 считается одним из крупнейших и мощнейших представителей. Производитель модели Китай, но качество техники не уступает дорогим европейским представителям.
Высокое качество деталей и отличные технические свойства обеспечены сотрудничеством с японским заводом Komatsu, который поделился собственными технологиями. В итоге бульдозер Shantui SD 32 представлен с тяговым классом 25 и с легкостью работает как на ровных поверхностях, так и в условиях высокогорья с максимальной высотой 3,5 км.
При этом техника выдает невероятную производительность и устойчивость при выполнении ответственных работ. В частности увеличить мощь бульдозера помогла установка турбированного нагнетателя, который получил привод, идущий от выхлопа к мотору.
Технические характеристики бульдозера Шантуй 32
Главной частью в модели бульдозера является двигатель, используется установка от американского бренда Cummins. Мотор с обозначением NTA855-C360 работает в 4-тактном режиме и имеет 6 цилиндров. Это обеспечивает ему неплохую мощность в 320 л.с. или 235 кВт.
Указанная частота вращения находиться в пределах 2000 об/мин. Все это уместилось в двигатель, объем которого равняется 14 литрам. Также производитель указал более подробные характеристики — где диаметр цилиндра равняется 139,7 мм, а ход поршня 152,4 мм.
При интенсивном использовании бульдозер покажет отличный расход топлива — всего 245 г/кВт часов. Все эти свойства двигателя приравнивают его к 25 классу мощности. Китайский производитель также смог сделать бульдозер вполне компактным, длина насчитывает 6,88 метра, ширина указана 4 метра, высота 3,73 метра. Для полноценного разворота Шантуй 32 потребуется минимум 3,8 метра радиуса. Также техника способна работать на максимальном рабочем угле в 30 градусов.
Подробный обзор Shantui SD 32
Учитывая все показатели двигателя и прочную металлическую конструкцию вес бульдозера составил 37, 2 тонны, при этом наличие гусеничного хода обеспечивает оптимальное давление на грунт, равное 105 кПа. Двигатель способен развивать бульдозеру скорость до 13 км/час, а длительная работа при малом расходе горючего обеспечивается большим топливным баком на 600 литров.
Интересным является новый режим топливного насоса, называемый «давление-время», при нем силовая установка работает правильно и без перебоев.
Ходовая часть Shantui SD 32
Важной частью конструкции считается ходовая часть бульдозера, производитель решил использовать наборные гусеницы, для лучшего равновесия применяется подвеска грузом. Ходовая часть используется плавающего типа, безопасность обеспечена дисковыми тормозами, нет возможности настроить под свои требования
Лента на гусенице насчитывает 41 трак, гусеницы представлены одношпорные, сама гусеничная лента устанавливается на 7 основных опорных катков и 2 дополнительные катка. В обязательном порядке конструкция предполагает натяжное колесо с обеих сторон. Вперед бульдозер едет со скоростью 11,5 км/час, назад разумеется быстрее — 13,5 км/час.
Особенности и преимущества
Компания Шантуй сделала действительно качественную модель, одна из лучших в своем классе. Многие инженерные наработки и элементы конструкции были переданы от компании Коматсу.
К важным преимуществам модели следует отнести:
- Применим в строительстве, для ремонтно-дорожных работ, при разработке карьеров, вскрытии сложных грузов, способен транспортировать материалы, выполняет рекультивацию.
Часто применяется для захоронения отходов на мусорных территориях.
- Маневренность позволяет быстро выполнять нужные работы.
- Ресурс работы двигателя огромен, ближайшие годы техника не подведет.
- Производительность шестеренного мотора составляет 333,5 л/мин.
- Бульдозер Shantui SD 32 применяется как в сильный мороз, так и жарким летом.
Кабина оператора
Для оператора бульдозера сделали достаточные условия для длительной работы, виден современный подход. Уже в базовом исполнении производитель представил систему отопления и вентиляция воздуха для летнего периода.
Обзор бульдозера Shantui SD32
Произведенный в Китае, бульдозер Shantui SD32 входит во множество, состоящее из самых крупных моделей, но это не мешает его использовать в сфере городского хозяйства. Кроме того модификации бульдозера находят свое применение в строительной отрасли, в энергетическом секторе, к примеру на электростанциях, а также при добыче различных ископаемых, в том числе на территориях со сложными условиями перемещения техники, в том числе на болотах и в горной местности.
Модель адаптирована и для работы в различных климатических условиях, к примеру, в пустынях, где среднесуточные перепады температур достаточно велики. Существуют также отдельные модификации, предназначенные для работ в эктримальных условиях с агрессивными для человека веществами. Примером могут служить модификации адаптированные к работе на мусорных полигонах по захоронению отходов.
В зависимости от модификации бульдозер Shantui SD32 может комплектоваться системой из подогревателя и кондиционера. Кроме того в комплектацию дополнительно могут быть включены вспомогательная защита кабины версии ROPS, предпусковой подогреватель марки WEBASTO, и рыхлители с одной или тремя стройками.

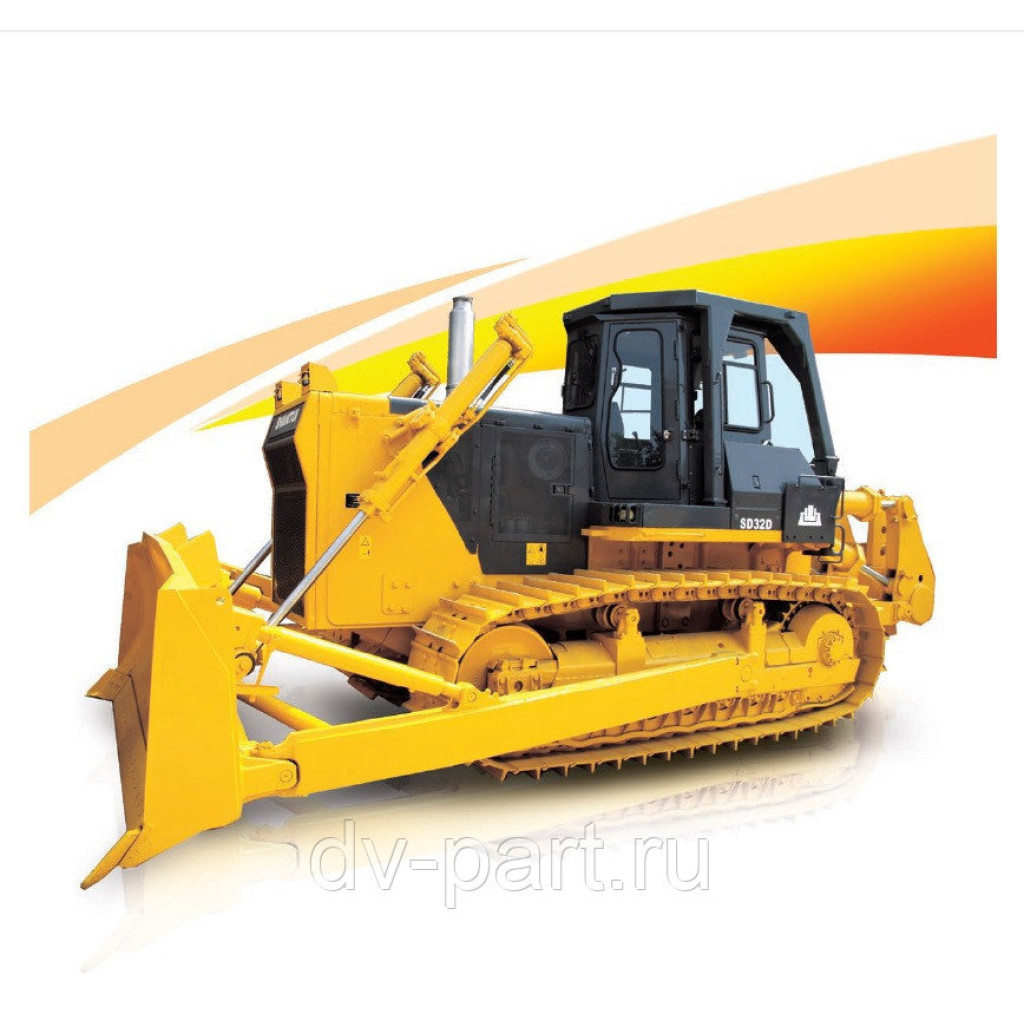

В базовую комплектацию включается прямой отвал, 7 опорных и пара поддерживающих катков.
Количество органов управления сокращено до минимума, чтобы обеспечить комфортную работу оператору. Работа всех модулей контролируется централизованно поэтому, гораздо проще определить и устранить неполадки систем.
Ходовая часть бульдозера основана на использовании сборных гусениц. Их дополняет подвеска с балансирным грузом. Ходовая часть плавающая, а используемые в ней дисковые тормоза не требуют корректировки.
Погрузка бульдозера Shantui SD32
