Модификации
Кроме базовой модели ДЗ-42, применяемой в строительстве, коммунальной сфере и сельском хозяйстве, есть еще три основных модификации, которые следует рассмотреть более детально.
ДЗ-42Г — специально разработанная для сельского хозяйства модель, использующаяся в основном на мелиоративных работах, а также в горной местности. Этот бульдозер оснащен одним двухсторонним гидроцилиндром.
ДЗ-42Т — используется в заболоченных и труднопроходимых местах. Эта модификация даже получила название «торфяной». За счет ширины гусениц у бульдозера заметно увеличена опорная площадь, а высокий дорожный просвет (37 см) позволяет преодолевать завалы, колеи и другие препятствия. Звенья гусениц оснащены почвозацепами, что позволяет ДЗ-42Т работать на подвижном грунте в заболоченной местности, не проваливаясь при этом в зыбкий грунт или торфяник.
ДЗ-42П — модель оснащается полноповоротным отвалом, фиксирующимся шарнирами на толкающих брусьях, крепящихся на специальной поперечной балке. При перекосе отвала за счет шарниров брусья проворачиваются и бульдозер остается в работоспособном состоянии. При этом изменение угла наклона по отношению к горизонтальной плоскости очень удобно при проведении работ по очистке улиц от снега.
Устройство и особенности эксплуатации
Модель ДЗ 42 построена на основе трактора ДТ 75. По большинству элементов данные машины унифицированы. Для бульдозера применяется цельнометаллическая рама, жестко закрепленная с кронштейнами лонжеронов, что позволяет выдерживать серьезные нагрузки.
Все модификации ДЗ 42 оснащаются гусеничной ходовой частью, включающей подвеску пружинного типа. Ширина гусеничного полотна зависит от версии машины и может меняться от 390 до 470 мм. Бульдозер создает минимальное давление на грунт и не повреждает плодородный слой грунта.
ДЗ 42 комплектуется механической трансмиссией, в состав которой входит 7-ступенчатая коробка передач, установленная у заднего моста. Сухая 2-дисковая постоянно замкнутая муфта применяется для начала движения.
Основным элементом тормозной системы являются ленточные тормоза. Для сокращения нагрузок, создаваемых на поворотах, задний мост оснащается 2 планетарными редукторами.
Гидравлическая система бульдозера содержит насос, силовой гидроцилиндр, распределитель с гидрозамком и предохранительный клапан, контролирующий навесной механизм. Масло в гидравлическую систему поступает через фильтр и масляную емкость.
Водительская кабина бульдозера сделана из цельного металла и имеет повышенную прочность. Салон надежно загерметизирован, что предотвращает попадание частиц пыли. Также внутри установлены обогреватель и вентиляционная система, которые позволяют эксплуатировать технику независимо от погодных условий. Дополнительное усиление кабины в виде каркаса безопасности защищает оператора даже в случае переворота машины. Кабина при необходимости смещается относительно основания бульдозера, обеспечивая отличный обзор в процессе выполнения земляных работ.
Для оператора предусмотрено 2-местное подрессоренное сидение, положение которого можно менять с учетом антропометрических данных. Эргономичное расположение органов и продуманная компоновка салона сокращают степень усталости при постоянной работе.
В качестве основного рабочего органа на ДЗ 42 используется неповоротный отвал, установленный с применением цапф на балке и коробчатых толкающих брусьев. Устойчивое положение органа достигается за счет гидрораскоса и винтового раскоса. Компенсационный механизм удерживает отвал в горизонтальном положении, не допуская перекоса. В нижней части установлены сменные режущие ножи с 2 лезвиями. В центральной области имеется специальный козырек, препятствующий высыпанию грунта через верх отвала. В движение оборудование приводится посредством 2 гидроцилиндров, закрепленных на кронштейнах.
Для бульдозера используются следующие типы отвалов:
- базовый неповоротный отвал БНДТ-10;
- неповоротный отвал БНДТ-20 увеличенного размера;
- поворотный отвал БПДТ-10 с большими функциональными возможностями;
- универсальный поворотный отвал БУДТ со встроенным гидроприводом.
Бульдозер ДЗ-171 с каркасной кабиной хорошей обзорности
Высокий запас прочности бульдозера ДЗ-171, уже снятого с производства Челябинским тракторным заводом в пользу выпуска более современных модификаций, до сих пор привлекает к нему внимание потребителей. В модели были реализованы передовые разработки того времени, позволяющие и сейчас успешно конкурировать с современной техникой
Где используется бульдозер ДЗ-171
В связи со стремительными темпами развития разных отраслей промышленности гусеничный бульдозер ДЗ-171, также как и бульдозер ДЗ-110, активно эксплуатируется для выполнения работы разного рода:
- промышленное строительство;
- дорожные работы;
- возведение мостов и гидротехнических сооружений;
- ирригация и мелиорация;
- разработка недр в угольной и рудной промышленности;
- Уборка снега коммунальными предприятиями.
Производительность спецтехники
Модель 10 тягового класса с соответствующим запасом прочности и производительностью свою эффективность ДЗ-171 неоднократно доказал при работе на поверхностях со сложным рельефом, в болотистой местности. Конструктивные особенности позволяют сохранять оптимальные показатели рабочих характеристик и при суровых сибирских морозах, и в субтропическом климате. Навесное рыхлительное оборудование с одним или тремя зубьями обеспечивает заглубление до 500 мм. Используется также поворотный или неповоротный отвал шириной 4100 и 3200 мм соответственно, работающий под углом 55 градусов. Техника не уступает по свои показателям зарубежному аналогу бульдозеру Cat D6.
Конструкция бульдозера ДЗ-171
Основой для модели послужила база гусеничного трактора Т-170.01. Помогут лучше получить представление о бульдозере ДЗ-171 технические характеристики. Двигатель Д-160.01 — четырехтактный четырех цилиндровый с жидкостным охлаждением. Есть несколько модификаций, работающих на дизельном топливе, керосине или газовом конденсате. Мощность двигателя достигает 180 л.с.
Устойчивость бульдозер ДЗ-171 масса, которого составляет 17480 кг, обеспечивают гусеничные ходовые элементы. Коробка передач механическая повышенной надежности. Топливный бак рассчитан на 300 литров горючего. Расход топлива в пределах 14,5 л/ч. Бульдозер способен развить скорость 12,05 км/ч при движении вперед и 2,58 км/ч в момент заднего хода.
Каркасная кабина с виброизоляцией надежно защищает водителя в чрезвычайных ситуациях (переворачивание бульдозера или попадание тяжелых грузов в кабину). Способствует комфорту во время работы панорамный обзор и удобно расположенные элементы управления, регулируемое кресло и система фильтрации воздуха от пыли. Для работы в зимний период кабина оборудована отопительными приборами. В некоторых моделях есть кондиционер.
Основные преимущества и недостатки
Как и любой вид спецтехники, модель имеет свои положительные и негативные стороны, с которыми стоит ознакомиться предварительно. К преимуществам модели бульдозера ДЗ-171 можно отнести:
- высокую производительность;
- надежность;
- широкий спектр применения;
- высокие рабочие характеристики при разных климатических условиях;
- обеспечение комфорта и безопасности водителя во время работы.
Основным недостатком можно считать невозможность покупки новой модели. Но за время производства был наработан большой опыт по ремонту и сервисному обслуживанию бульдозера, и найти хорошую компанию для этих целей не составит труда. К тому же, завод-изготовитель не прекратил выпускать запасные части для спецтехники, снятой с производства, и предлагает услуги по проведению капитального ремонта.
Аренда и приобретение бульдозера
При покупке такой техники как бульдозер ДЗ-171 цена будет зависеть от года выпуска и технического состояния. В этом случае нужно внимательно изучить историю и условия эксплуатации. Если планируется использовать для конкретного действия на короткий срок бульдозер ДЗ-171 аренда станет лучшим выходом. Это позволит сэкономить значительные средства.
kowsh.ru
Технические характеристики
Габаритные размеры:
- длина — 5500 мм;
- ширина — 2560 мм;
- высота — 2650 мм;
- дорожный просвет – 326 мм;
- передняя колея – 1330 мм;
- задняя колея – 1330 мм.
Эксплуатационная масса машины 7390 кг, максимальное тяговое усилие 52,2 кН. Бульдозер может двигаться вперед со скоростью 3,17-11,18 км/ч, назад — со скоростью 3,94-8,3 км/ч. Максимальный угол въезда для техники составляет 20 градусов.
В качестве базового оборудования используется неподвижный отвал с гидравлическим поджатием.
Характеристики устройства:
- длина — 2520 мм;
- высота — 1000 мм;
- вес — 1120 кг;
- угол резки – 55 градусов;
- максимальная высота подъема – 830 мм;
- максимальная глубина копания – 410 мм;
- скорость подъема и опускания — 0,25 м/с;
- угол перекоса — 10 градусов.
Опыт эксплуатации, достоинства и недостатки
Длительный период эксплуатации показал надежность работы бульдозера ДЗ-42 и его модификаций, не выявив при этом существенных недостатков, к которым можно отнести разве что уменьшение скорости, по сравнению с прототипом ДТ-75, за счет навеса отвала.
Это мощная и производительная техника. Даже небольшая скорость не мешает приспособиться к меняющейся рабочей обстановке. Бульдозер подвержен постоянным высоким нагрузкам, которые выдерживаются за счет его прочной конструкции. Запас прочности ДЗ-42 позволяет продолжать его эксплуатацию и после окончания установленного нормативного срока, для чего необходимо своевременное техобслуживание. Унификация большинства узлов и деталей дает возможность производить их быструю замену.
ДЗ-42 прекрасно справляется с рытьем котлованов, кюветов и траншей, нарезкой отводных водных каналов, возведением насыпей и засыпкой ям. С помощью этого бульдозера планируются под застройку участки и площадки под хранилища, обустраиваются насыпи и уступы на косогорах, перемещается изъятый грунт. Дополнительно ДЗ-42 может оснащаться оборудованием для разрыхления твердого грунта.
Новый бульдозер ДЗ-42 базовой комплектации с неповоротным отвальным механизмом БНДТ-10 на начало 2016 г. стоил 1493 тыс.рублей. Подержанную модель 1993 г. с таким же отвалом, восьмидесятилошадным двигателем СМД-14НГ и наработкой 2300 моточасов можно приобрести за 450 тыс. рублей.
История создания
Изобретение гусеничного хода является таким же великим и фундаментальным, как и изобретение колеса. Но если создатель колеса неизвестен, то гусеницы были изобретены русским крестьянином Федором Абрамовичем Блиновым, родившимся в 1827 г. в с. Никольское, относящемся к Вольскому уезду Саратовской губернии. Родители изобретателя были крепостными.
Высший Совет народного хозяйства Советского Союза в 1926 г. принимает постановление о строительстве тракторного завода в Сталинграде. Закладка Сталинградского, а впоследствии Волгоградского тракторного завода (ВгТЗ) состоялась 12.07.1926 г., а уже 17.06.1930 г. был выпущен первый СТЗ-1 — колесный трактор с двигателем мощностью 30 л.с. К 1932 году с конвейера завода уже сходило более 140 тракторов в сутки.
Базовой моделью бульдозера ДЗ-42 является гусеничный трактор ДТ-75, производство которого было начато в 1963 г. В отличие от предшественника, ДЗ-42 выполнял любые землеройные работы и использовался при формировании стройплощадок. Многофункциональность бульдозера обеспечивалась тем, что на него устанавливался универсальный отвал, на котором можно было менять угол наклона.
В настоящее время ВгТЗ является тракторной компанией, входящей в концерн «Тракторные заводы». За время существования производства предприятие выпустило ряд модификаций ДЗ-42, спрос на которые остается на высоком уровне.
Танк Т-35: технические характеристики, описание, фото
К примеру, на советской научно-исследовательской дрейфующей станции «Северный полюс-30», открытой 09.10.1987 г. и просуществовавшей до 04.04.1991 г. в качестве транспорта работали болотоход ДТ-75 и бульдозер ДЗ-42.
Бульдозер ДЗ-171: технические характеристики, масса
Гусеничный бульдозер ДЗ 171 был создан на основе трактора T 170.01. Универсальная, неприхотливая машина используется в разных сферах, где требуется проведение работ по разравниванию рельефа, перемещению грунтовых пластов, засыпке траншей, расчистке площадок. Хотя производство этих агрегатов прекращено, хорошее соотношение цены и эксплуатационных характеристик позволило технике сохранить свою актуальность.
Устройство бульдозера
На прочной раме ДЗ 171 базируются основные конструкции:
- гусеничная стандартная ходовая часть;
- тележка управления;
- катки.
Бульдозер оснащен механической коробкой передач повышенной надежности. Скорости переключаются через муфту, которая присоединяет маховик. Защита работающей техники от вибрации обеспечивается противовесом, установленным в задней части машины. Крепление противовеса обеспечивается за счет болтов. Отвал закреплен в передней области корпуса. Рычажная система управления обеспечивает маневренность бульдозера.
Технические характеристики машины
Благодаря простоте конструкции ремонт агрегата производится без использования специальных сложных приспособлений, инструментов. Устройство ДЗ 171 в болотоходной модели отличается специальной ходовой частью, семью катками, башмаками, имеющими увеличенные размеры.
Технические характеристики бульдозера ДЗ 171:
| Показатели | Значения |
| Тяговое усилие | 150 кН |
| Тяговый класс | 10 |
| Скорость вперед | 12,5 км/час |
| Задняя скорость | 2,5 км/час |
| Габариты корпуса | 5700x3065x3420 мм |
| Масса | 17 т |
| Расход топлива | 14,5 л/час |
| Углубление рыхлителя | 500 мм |
| Угол резания | 55º |
| Подъем отвала | до 935 мм |
Бульдозер ДЗ 171
Характеристики двигателя бульдозера
Техника ДЗ 171 укомплектована четырехтактным четырехцилиндровым двигателем Д 160.01. В этом моторе сгорание и смесеобразование топлива происходит в камере, находящейся в днище поршня.
Основа двигателя – блок цилиндров, изготовленных из чугуна. Каждый цилиндр имеет по одному клапану на выпуск и впуск. На перегородки блока опираются технологические валы.

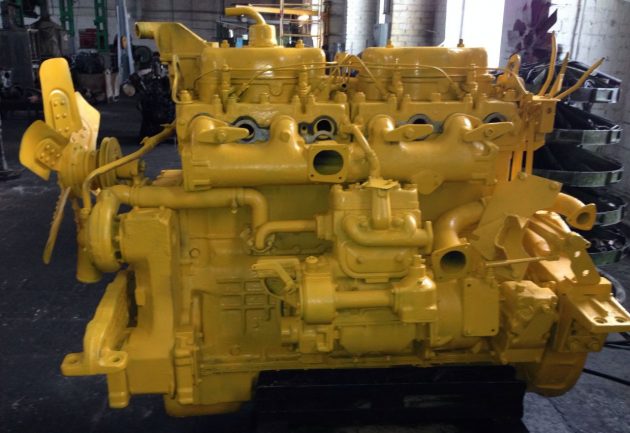

Двигатель Д 160.01
Снизу к блоку прикреплен уравновешивающий механизм, сокращающий вибрации, которые появляются при эксплуатации с высокой частотой оборотов. Система питания двигателя, установленного на ДЗ 171, состоит из следующих частей:
Технические характеристики двигателя Д-160.о1
- топливного и топливоподкачивающего насосов;
- системы смазки;
- топливных фильтров;
- форсунок;
- бака.
Бульдозер оснащен закрытой системой жидкостного охлаждения. Принудительная циркуляция обеспечивается насосом центробежного типа. Контроль температурного режима производится автоматически. Агрегат работает на различных типах горючего: дизтопливе, керосине, газовом конденсате.
Кабина машиниста и навесное рабочее оборудование
Каркасная кабина ДЗ 171 выполнена с применением материалов, имеющих шумоизоляционные и вибропоглощающие свойства. Кабина обеспечивает широкую зону обзора для машиниста. Отопительные элементы и вентиляция гарантируют комфортные условия работы в любых климатических зонах. Водитель занимает удобное рабочее место с возможностью регулирования в нескольких направлениях. Для легкости управления рычаг и необходимые кнопки находятся в досягаемой близости.
Жесткий каркас кабины призван защитить оператора в случае переворота техники или падения груза. Спереди машины монтируется отвал требуемого типа. Винтовые раскосы применяются для преобразования угла резания. К задней части прикрепляется трехзубый или однозубый рыхлитель грунта.
Кабина ДЗ 171
Характеристики навесного оборудования
Модель, снятую с производства, заменил бульдозер ДЗ 171.1, характеристики которого отличаются увеличенными габаритами и весом. Габаритам навесного оборудования ДЗ 171 соответствуют следующие характеристики:
- отвал поворотный – 1140×4100 мм;
- отвал обычный – 1300×3200 мм;
- рыхлитель грунта имеет ширину оборудования 1300 мм, ширину зуба — 80 м.
Основные части рыхлителя грунта бульдозера ДЗ-171
Модельный ряд
Поколения тракторов
История ДТ-75 различает три поколения машин:
- первое – 1963-1978 гг.;
- второе – с 1978 по 2009 гг.;
- третье – с 2014 г.
Трактор первого поколения:
Второе:
Как видно, их визуально отличает конструкция кабины. В первом таковая была заимствована от автомобиля ГАЗ-51, очертания узнаваемы. Второе поколение уже оснащалось новой кабиной с панорамным обзором, увеличенной и подрессоренной. Также для комфорта машиниста в модифицированной модели предусматривалась система вентиляции.
Еще одно отличие – топливный бак. У базовой версии ДТ-75 он располагался сзади, у обновленной (с индексом М) – сбоку от кабины. За такое размещение трактористы иронично называли машину «почтальоном» (бак напоминал почтовую сумку), шутливое имя прижилось. В дальнейшем топливная емкость переместили на место позади кабины. Так же можете прочитать про Минитрактор Русич Т-12, 15, 18, 21. Обзор моделей.
Имелись отличия и в силовых агрегатах.
| Поколение | Двигатель |
| Первое | Дизель СМ-14, 75 л.с., и модификации |
| Второе | Дизели А-41, А-41СИ, 90 л.с. |
| Турбодизель (ТД) СМД-18Н, 95 л.с. | |
| Дизель Д-440-21 (на трактора, выпущенные в Павлодаре) | |
| Дизель СМД-66, 170 л.с. | |
| Дизель РМ-120, 100 л.с. |
Третье поколение претерпело дополнительные изменения:
- усиленный круглой трубой капот;
- боковые листы из пластика заменены на металлические;
- газовые фиксаторы капота усилены;
- изменена система запуска/остановки двигателя с кнопки;
- прочие модификации.
Устройство
Бульдозер ДЗ-42 комплектуется четырехтактным дизельным мотором с четырьмя цилиндрами. Следует отметить факт жесткого крепления балки поперечного расположения к кронштейнам лонжеронов. Последние расположены между катками, на которые при движении приходится основной упор. Гидравлическая система состоит из распределителя с тремя секциями и гидронасоса.
Модель ДЗ-42 отличается хорошо продуманной компоновкой и грамотно организованной конструкцией. Из водительской кабины открывается хороший обзор, который позволяет контролировать все рабочие зоны.
Комплектующая дизельная силовая установка дополнительно оснащается предпусковым обогревателем. Благодаря наличию данного элемента мотор бульдозера может завестись даже при минимальных температурных показателях.
Схема бульдозера ДЗ-42
1 — нож; 2 — отвал; 3 — козырек; 4 — кронштейн; 5 — гидроцилиндр подъема-опускания отвала; 6 — базовый трактор; 7- рычаг управления гидрораспределителем; 8 — упряжный шарнир; 9 — толкающий брус.
Водительская кабина выполнена из цельного металла повышенной прочности. Она очень надежно загерметизирована, а также оборудована вентиляционной системой и обогревателем. Это позволяет работать на объекте при любых погодных условиях.
Положение кресла можно легко менять в зависимости от антропометрических данных водителя. Благодаря этому существенно снижается уровень усталости при длительной работе. При необходимости можно немного смещать водительскую кабину от основной оси бульдозера. Это позволяет несколько улучшить обзор и четко контролировать все детали рабочего процесса.
С этим читают
Трактор т-130
Т-130 – промышленный гусеничный трактор общего назначения с гидромеханической или механической трансмиссией. По техническим характеристикам т-130 относится к 6 тяговому классу. Трактор т-130 выпускался в период с 1969 по 1988 года. На него установлен четырехцилиндровый, четырехтактный дизельный двигатель д-160 с турбонаддувом.
| Бульдозеры Б-130 и тракторы Т-130 производились на ЧТЗ в период с 1969 по 1988 года |
Т-130 может быть укомплектован различным навесным оборудованием: бульдозерный отвал, тяговые лебедки и многое другое. Так же т-130 является базой для многих видов спецтехники таких как: сваебои, трубоукладчики, баровые установки и для многих других. Благодаря своей конструктивной преемственности т-130 – т-170 – т-10 – т-11 запчасти на данный вид транспорта может найти и в наше время. Для потребителей это означает: изготовление и ремонт заводом запасных частей для машин, снятых с производства (запчасти для Т-130, Т-170); возможность установки новых узлов на старые машины и замены старых тракторов новыми, более производительными и комфортными; фирменный сервис для всех изделий ЧТЗ. Т-130, Т-170, семейство Т-10, Т-11 имеют почти одинаковые габаритные размеры, близкие весовые характеристики, то есть условия транспортирования прежние.
| Общие показатели трактора т-130 | |
| Масса конструкционная, кг | 12720 |
| Дорожный просвет, мм | 415 |
| Тяговый класс | 10 |
| База, мм | 2478 |
| Колея, мм | 1880 |
| Двигатель | |
| Марка двигателя | Д-130 |
| Тип двигателя | Четырехтактный дизельный, с турбонаддувом, многотопливный |
| Мощность двигателя, л.с. | 140 |
| Удельный расход топлива, г/кВт*ч (г/л. с. ч .) | 244,3 (180) |
| Заправочные ёмкости | |
| Топливный бак, л | 290 |
| Система охлаждения, л | 60 |
| Система смазки двигателя, л | 32 |
| Бортовой редуктор (каждый), л | 12 |
| Гидравлическая система, л | 100 |
| Габаритные размеры трактора т-130 | |
| Длина, мм | 5193 |
| Ширина, мм | 2475 |
| Высота, мм | 3085 |
| Удельное давление на грунт, МПа | 0,05 |
Фото и видео
Первая модель позволяла менять наклон отвального оснащения по отношению к осевой опоре. Маневр позволял заметно увеличивать производительность бульдозера при выполнении рабочих операций. По дополнительному требованию ДЗ-42 укомплектовывался универсальным поворотным отвальником, имеющим функцию гидроперекоса или механизмом поворотного типа.
Также выпускалась еще одна версия ДЗ-42 – ДЗ-42Т. Она предназначалась для земляных операций на неустойчивом и слабом грунте (болотистая территория с влажными почвами). Модель получила название «торфяная модификация». В дальнейшем появилось еще несколько производных вариантов ДЗ-42. Разработчики бульдозера сделали модификации данной техники почти универсальными, потому покупатель мог выбрать нужную модель согласно своим потребностям, состоянию почвы и климатическим условиям.
Устройство
ДЗ-42 комплектовался четырехцилиндровым четырехтактным дизельным мотором. Балка поперечного расположения в модели крепилась с кронштейнами лонжеронов весьма жестко. Последние были частью трактора и располагались между катками, на которые приходился упор. Гидросистема, принадлежащая трактору, приводила в рабочее положение гидроцилиндры. В ее конструкцию входили распределитель из трех секций и гидронасос.
Компоновку ДЗ-42 продумали достаточно хорошо. Разработчики учли предыдущий опыт и удачно расположили все части, потому управление машиной осуществлялось удобно и просто. Комплектация и конструкция оказались грамотно организованы. Из кабины оператору бульдозера открывался отличный обзор в ракурсе движения техники. Водитель контролировал рабочую зону, наблюдая за выполнением операции. ДЗ-42 отличался надежной и прочной конструкцией, позволяющей справляться с повышенными нагрузками.
Скорость данной модели вряд ли можно назвать большой. Однако ее недостаток целиком компенсируется показателями производительности и мощности. При этом наиболее важным качеством землеройно-транспортной техники всегда была возможность бесперебойной работы и надежность в эксплуатации. Этими качествами ДЗ-42 обладал в полной мере. При должных технических осмотрах модель в современных условиях может прослужить в разы дольше гарантийных и эксплуатационных сроков. При поломке какой-либо детали или механизма бульдозера, заменить его будет не так сложно, после чего техника снова будет готова к тяжелым работам.
Начало эксплуатации
Перед тем, как выехать на работу, водитель-машинист осматривает бульдозер ДЗ-42 и устраняет неисправности, обнаруженные во время проведения проверки. Осмотр проводится при заглушенном двигателе.
Эксплуатация бульдозера, находящегося в неисправном состоянии, категорически запрещена.
К работе на ДЗ-42 допускаются только прошедшие обучение и имеющие удостоверение водители-машинисты. Необходимо проверить, обеспечивает ли освещение, установленное на бульдозере, достаточную видимость всего окружающего рабочего пространства. Не следует оставлять работающую машину без присмотра, а также производить регулировочные и смазочные работы на ходу. Приступать к техническому обслуживанию и ремонту бульдозера можно только после того, как двигатель полностью остановлен.
Во время работы водитель-машинист заглубляет отвал в грунт на 410 мм под углом 55° и направляет движение бульдозера в нужную сторону. При этом ножами срезается нужный слой грунта и одновременно перемещается в отведенное для разгрузки место. Этот процесс называется отсыпкой, после окончания которой отвал необходимо поднять, и затем повторить цикл снова. Грунт перемещается на расстояние не более 60 м.
