Бульдозер Бульдозер ДЗ 29 технические характеристики технические характеристики

Характеристики двигателя бульдозера

Техника ДЗ 171 укомплектована четырехтактным четырехцилиндровым двигателем Д 160.01. В этом моторе сгорание и смесеобразование топлива происходит в камере, находящейся в днище поршня.

Основа двигателя – блок цилиндров, изготовленных из чугуна. Каждый цилиндр имеет по одному клапану на выпуск и впуск. На перегородки блока опираются технологические валы.

Двигатель Д 160.01

Снизу к блоку прикреплен уравновешивающий механизм, сокращающий вибрации, которые появляются при эксплуатации с высокой частотой оборотов. Система питания двигателя, установленного на ДЗ 171, состоит из следующих частей:

Технические характеристики двигателя Д-160.о1

• топливного и топливоподкачивающего насосов;
• системы смазки;
• топливных фильтров;
• форсунок;
• бака.

Бульдозер оснащен закрытой системой жидкостного охлаждения. Принудительная циркуляция обеспечивается насосом центробежного типа. Контроль температурного режима производится автоматически. Агрегат работает на различных типах горючего: дизтопливе, керосине, газовом конденсате.

Кабина машиниста и навесное рабочее оборудование

Каркасная кабина ДЗ 171 выполнена с применением материалов, имеющих шумоизоляционные и вибропоглощающие свойства. Кабина обеспечивает широкую зону обзора для машиниста. Отопительные элементы и вентиляция гарантируют комфортные условия работы в любых климатических зонах. Водитель занимает удобное рабочее место с возможностью регулирования в нескольких направлениях. Для легкости управления рычаг и необходимые кнопки находятся в досягаемой близости.

Жесткий каркас кабины призван защитить оператора в случае переворота техники или падения груза. Спереди машины монтируется отвал требуемого типа. Винтовые раскосы применяются для преобразования угла резания. К задней части прикрепляется трехзубый или однозубый рыхлитель грунта.

Кабина ДЗ 171

Опыт эксплуатации бульдозера т-170

Говоря о использовании трактора в различных сферах деятельности, многие выделяют основные преимущества и недостатки:Преимущества:

• Надежность машины.
• Стоимость трактора относительно не высока по сравнению с аналогами.
• Ремонтопригодность.
• Эксплуатация в различных климатических зонах.
• Разветвленная дилерская сеть Завода ЧТЗ, доступность запчастей.
• Моторесурс трактора достигает 10-и тысяч мото-часов.

Еще один значительный плюс, это возможность Т-170 работать на различных видах топлива.Недостатки:

• Уязвимым местом считаются муфты фрикционов, со времен Т-130 они остались неизменными и наиболее часто подвергаются замене.
• В сравнении с западными конкурентами, управление машины выполнено гораздо сложнее.
• Недостаточная шумоизоляция.
• Комфортабельность рабочего места машиниста так и осталось на уровне 80-х годов.

Как отзываются о своих машинах сами трактористы:

1. Я попал за рычаги этого тяжелого трактора работая в сфере строительства. Из оборудования работал с грейдерным ножом, а так же приходилось использовать «клык» рыхлитель. За рычагами этого аппарата я провел уже почти пять лет, серьезных проблем пока не испытывали. За время эксплуатации меняли только расходники, да пальцы на гусянках сносились. Производительность устраивает, мы им и бетон вскрывали, и землю промерзшую до 30 см рыхлит без проблем. На мой взгляд хорошая техника, за не большие деньги.
2. Являюсь владельцем фирмы зарабатывающей на сдаче различной спецтехники в аренду. Когда пришло время заменить пару отправившихся на заслуженный отдых тяжелых гусеничных тракторов, было решено остановить свой выбор на Т-170 выпущенных на ЧТЗ. Такое свое решение объясню очень просто. С машиной к тому времени уже были знакомы, опыт эксплуатации имелся. Трактор ремонтопригодный, и хоть серийно уже не выпускается, завод продолжает выпускать все комплектующие. В общем обе приобретенные машины уже ни раз были арендованы различными организациями, для самых разных работ, ни каких проблем или нареканий при этом не возникало.
3. Придя в 1997 году с армии, я имел кое какой опыт работы на тяжелых бульдозерах. Этот опыт помог устроиться мне в одну из фирм нашего города занимающуюся строительством. И сходу попал на бульдозер Т-170, за рычагами которого впоследствии провел 7 лет. Так что времени для близкого знакомства с техникой было предостаточно. Могу сказать, что в Российских климатических условиях, этот трактор ведет себя более чем достойно, в то время как превозносимые всеми западные аналоги в наших реалиях ведут себя куда более капризно. Не буду расписывать преимущества, просто выскажу свое мнение. Хороший бульдозер отечественного производства, справляющийся с теми обязанностями которые на него возложены.

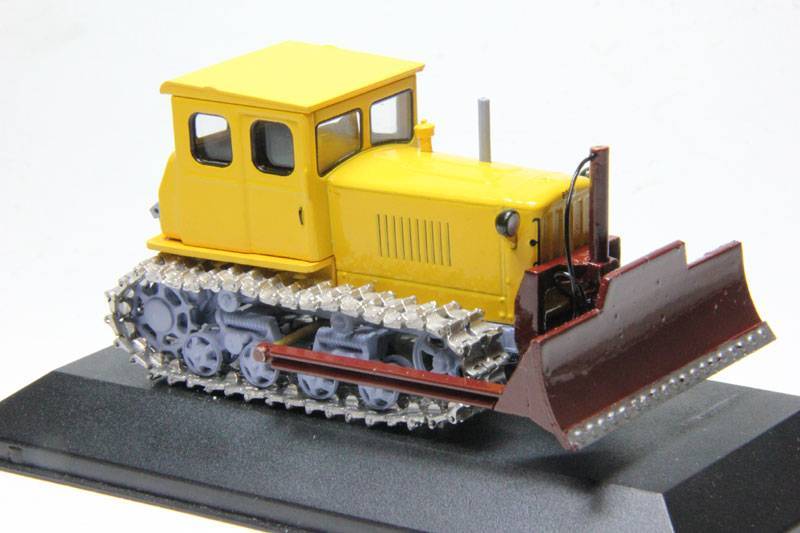

Устройство и особенности эксплуатации

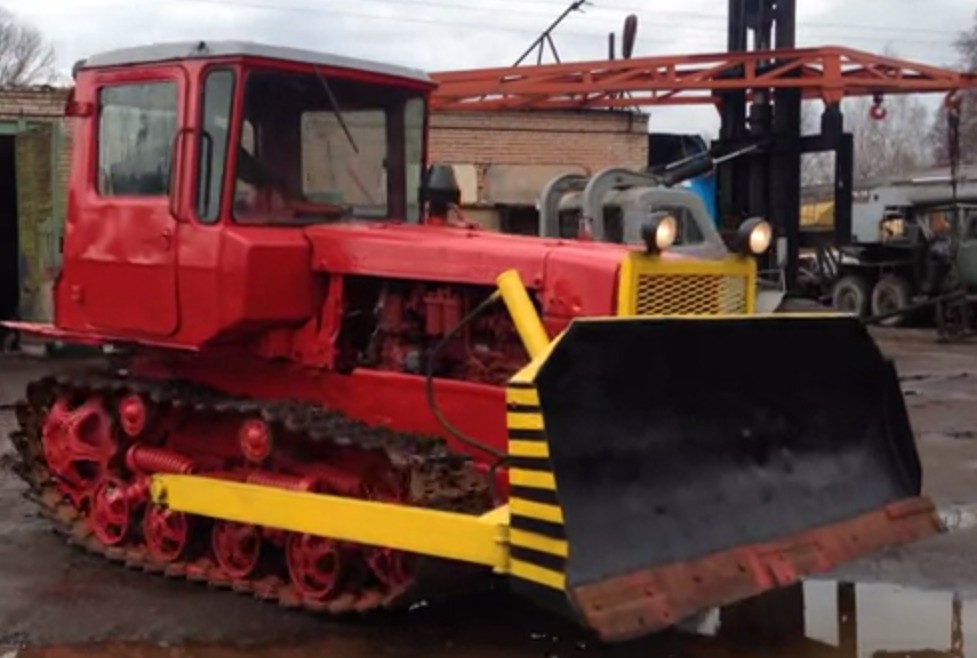

Модель ДЗ 42 построена на основе трактора ДТ 75. По большинству элементов данные машины унифицированы. Для бульдозера применяется цельнометаллическая рама, жестко закрепленная с кронштейнами лонжеронов, что позволяет выдерживать серьезные нагрузки.

Все модификации ДЗ 42 оснащаются гусеничной ходовой частью, включающей подвеску пружинного типа. Ширина гусеничного полотна зависит от версии машины и может меняться от 390 до 470 мм. Бульдозер создает минимальное давление на грунт и не повреждает плодородный слой грунта.

ДЗ 42 комплектуется механической трансмиссией, в состав которой входит 7-ступенчатая коробка передач, установленная у заднего моста. Сухая 2-дисковая постоянно замкнутая муфта применяется для начала движения.

Основным элементом тормозной системы являются ленточные тормоза. Для сокращения нагрузок, создаваемых на поворотах, задний мост оснащается 2 планетарными редукторами.

Гидравлическая система бульдозера содержит насос, силовой гидроцилиндр, распределитель с гидрозамком и предохранительный клапан, контролирующий навесной механизм. Масло в гидравлическую систему поступает через фильтр и масляную емкость.

Водительская кабина бульдозера сделана из цельного металла и имеет повышенную прочность. Салон надежно загерметизирован, что предотвращает попадание частиц пыли. Также внутри установлены обогреватель и вентиляционная система, которые позволяют эксплуатировать технику независимо от погодных условий. Дополнительное усиление кабины в виде каркаса безопасности защищает оператора даже в случае переворота машины. Кабина при необходимости смещается относительно основания бульдозера, обеспечивая отличный обзор в процессе выполнения земляных работ.

Для оператора предусмотрено 2-местное подрессоренное сидение, положение которого можно менять с учетом антропометрических данных. Эргономичное расположение органов и продуманная компоновка салона сокращают степень усталости при постоянной работе.

В качестве основного рабочего органа на ДЗ 42 используется неповоротный отвал, установленный с применением цапф на балке и коробчатых толкающих брусьев. Устойчивое положение органа достигается за счет гидрораскоса и винтового раскоса. Компенсационный механизм удерживает отвал в горизонтальном положении, не допуская перекоса. В нижней части установлены сменные режущие ножи с 2 лезвиями. В центральной области имеется специальный козырек, препятствующий высыпанию грунта через верх отвала. В движение оборудование приводится посредством 2 гидроцилиндров, закрепленных на кронштейнах.

Для бульдозера используются следующие типы отвалов:

• базовый неповоротный отвал БНДТ-10;
• неповоротный отвал БНДТ-20 увеличенного размера;
• поворотный отвал БПДТ-10 с большими функциональными возможностями;
• универсальный поворотный отвал БУДТ со встроенным гидроприводом.

УСТРОЙСТВО ДЗ 42Г

Бульдозер ДЗ 42Г имеет продуманную до мелочей конструкцию, благодаря чему его особенности остаются актуальными и по сей день. В основу техники положен популярный трактор ДТ 75, и большинство узлов этих машин унифицированы. Основные узлы смонтированы на цельнометаллической раме, имеющей жесткий кронштейн с рычажными рукоятками, благодаря которым бульдозер выдерживает большие нагрузки. Опоры боковых элементов расположены между роликами (эта область создает наибольшие движущие силы). Унификация большинства узлов ДЗ 42Г позволяет сократить временные и финансовые затраты в случае ремонта. При этом долговечность бульдозера настолько высока, что его можно эксплуатировать даже после окончания нормального срока службы (при нормальном уходе и своевременном обслуживании).

Гусеничное шасси базируется на рессорной подвеске. Низкое давление на грунт позволяет машине двигаться по поверхностям с низкой несущей способностью и сводит к минимуму повреждение верхнего слоя почвы.

В движение машина приводится механической коробкой передач с 7-ступенчатой ​​коробкой передач, установленной на задней оси. Для запуска используется двойное сцепление сухого типа. Диапазон скоростей ДЗ 42Г составляет от 0,33 до 11,1 км/ч, поэтому можно сделать оптимальный выбор в зависимости от условий эксплуатации.

Тормозная система основана на ленточных тормозах. Для снижения угловых усилий на задней оси установлены 2 планетарных редуктора.

Гидравлическая система бульдозера состоит из гидроцилиндра, гидрораспределителя с гидрозатвором, предохранительного клапана управления орудием и насоса. Масло в систему подается из маслобака через специальный фильтр.

Кабина DZ 42G изготовлена ​​из цельного, прочного металла для отличной защиты оператора. Усиление каркаса опрокидывания доступно в качестве опции. Герметичная внутренняя часть защищает от пыли. Кабина оснащена эффективной системой вентиляции и отопления, обеспечивающей комфортную работу в любое время года. При необходимости кабину можно сдвинуть относительно днища бульдозера, чтобы обеспечить лучший обзор во время работы.

В салоне установлено двухместное подвесное сиденье, которое можно настроить под антропометрические параметры водителя. Продуманная компоновка и хороший дизайн минимизируют утомляемость оператора во время работы.

Бульдозер ДЗ-171 с каркасной кабиной хорошей обзорности

Высокий запас прочности бульдозера ДЗ-171, уже снятого с производства Челябинским тракторным заводом в пользу выпуска более современных модификаций, до сих пор привлекает к нему внимание потребителей. В модели были реализованы передовые разработки того времени, позволяющие и сейчас успешно конкурировать с современной техникой

Где используется бульдозер ДЗ-171

В связи со стремительными темпами развития разных отраслей промышленности гусеничный бульдозер ДЗ-171, также как и бульдозер ДЗ-110, активно эксплуатируется для выполнения работы разного рода:

• промышленное строительство;
• дорожные работы;
• возведение мостов и гидротехнических сооружений;
• ирригация и мелиорация;
• разработка недр в угольной и рудной промышленности;
• Уборка снега коммунальными предприятиями.

Производительность спецтехники

Модель 10 тягового класса с соответствующим запасом прочности и производительностью свою эффективность ДЗ-171 неоднократно доказал при работе на поверхностях со сложным рельефом, в болотистой местности. Конструктивные особенности позволяют сохранять оптимальные показатели рабочих характеристик и при суровых сибирских морозах, и в субтропическом климате. Навесное рыхлительное оборудование с одним или тремя зубьями обеспечивает заглубление до 500 мм. Используется также поворотный или неповоротный отвал шириной 4100 и 3200 мм соответственно, работающий под углом 55 градусов. Техника не уступает по свои показателям зарубежному аналогу бульдозеру Cat D6.

Конструкция бульдозера ДЗ-171

Основой для модели послужила база гусеничного трактора Т-170.01. Помогут лучше получить представление о бульдозере ДЗ-171 технические характеристики. Двигатель Д-160.01 — четырехтактный четырех цилиндровый с жидкостным охлаждением. Есть несколько модификаций, работающих на дизельном топливе, керосине или газовом конденсате. Мощность двигателя достигает 180 л.с.

Устойчивость бульдозер ДЗ-171 масса, которого составляет 17480 кг, обеспечивают гусеничные ходовые элементы. Коробка передач механическая повышенной надежности. Топливный бак рассчитан на 300 литров горючего. Расход топлива в пределах 14,5 л/ч. Бульдозер способен развить скорость 12,05 км/ч при движении вперед и 2,58 км/ч в момент заднего хода.

Каркасная кабина с виброизоляцией надежно защищает водителя в чрезвычайных ситуациях (переворачивание бульдозера или попадание тяжелых грузов в кабину). Способствует комфорту во время работы панорамный обзор и удобно расположенные элементы управления, регулируемое кресло и система фильтрации воздуха от пыли. Для работы в зимний период кабина оборудована отопительными приборами. В некоторых моделях есть кондиционер.

Основные преимущества и недостатки

Как и любой вид спецтехники, модель имеет свои положительные и негативные стороны, с которыми стоит ознакомиться предварительно. К преимуществам модели бульдозера ДЗ-171 можно отнести:

• высокую производительность;
• надежность;
• широкий спектр применения;
• высокие рабочие характеристики при разных климатических условиях;
• обеспечение комфорта и безопасности водителя во время работы.

Основным недостатком можно считать невозможность покупки новой модели. Но за время производства был наработан большой опыт по ремонту и сервисному обслуживанию бульдозера, и найти хорошую компанию для этих целей не составит труда. К тому же, завод-изготовитель не прекратил выпускать запасные части для спецтехники, снятой с производства, и предлагает услуги по проведению капитального ремонта.

Аренда и приобретение бульдозера

При покупке такой техники как бульдозер ДЗ-171 цена будет зависеть от года выпуска и технического состояния. В этом случае нужно внимательно изучить историю и условия эксплуатации. Если планируется использовать для конкретного действия на короткий срок бульдозер ДЗ-171 аренда станет лучшим выходом. Это позволит сэкономить значительные средства.

kowsh.ru

Устройство

Двигатель используется четырехцилиндровый с мощностью в 170 лошадиных сил, что является отличным показателем для его весовой категории. Он имеет приличный запас крутящего момента, который составляет 25%. Чтобы избежать вибрации при работе на частоте свыше 1250 об/мин устанавливается противовес, который крепится снизу блока на болтах. Система охлаждения в бульдозерах жидкостная, а для очистки воздуха используется простой бумажный фильтр и мультициклон, который способен автоматически удалять пыль. Главной же особенностью считается возможность двигателя работать на различных типах топлива, а именно на керосине, дизеле либо газовом конденсате.

Трансмиссия механическая проектировалась специально для повышенной надежности. Она способна обеспечить рабочую скорость примерно в 2,5 км/час вперед и до 12 км/час назад.

Кабина каркасная и выделяется прекрасным обзор, а также виброизоляцией, что для того времени было современным решением и повышало не только комфорт, но и качество проводимых работ. Сидение водителя регулируется. Для различного климата, умеренного или тропического, в кабине устанавливается кондиционер либо отопитель. Каркас кабины довольно жесткий и обеспечивает прекрасную защиту оператора от переворачивания либо падения тяжелых предметов. Все эти качественные характеристики выгодно выделяют ДЗ-171 среди ровесников.

Тележка в обычной версии бульдозера идет с 5-ю катками, а вот болотный вариант имеет 7-ми катковую тележку с увеличенной шириной башмаков до 900 миллиметров.

Оборудование

Рыхлитель используется трехзубый, а его ширина ровняется 1,3 метру. Он способен обеспечивать максимальное заглубление до половины метра. Также можно найти и более простой однозубый рыхлитель.

Отвалов бывает два типа: поворотный и неповоротный. Для изменения угла резания и перекоса используются винтовые раскосы для первого типа, и гидравлические винтовые – во втором.

Назначение

Гусеничный трактор Т-100 во времена своего серийного производства пользовался довольно большой популярностью практически во всех областях, а именно он исправно трудился в строительстве каких-либо объектов, выполнял различные задачи промышленных отраслей, осуществлял поставленные задачи в сельских хозяйствах, а также проделывал разные виды работы в лесных хозяйствах. Эту машину по праву можно назвать легендарной.

Трактор предназначался для таких работ, как разравнивание рабочих площадок, перемещение сыпучих масс грунта и других подобных материалов на небольшие расстояния, вспахивание полей с грунтом различной плотности, культивирование, боронирование, подготовка почвы к посеву, посев и многое другое.

После выхода болотоходной версии (о ней речь пойдет позже), трактору открылась работа на болотистых участках, торфяниках и на вязких грунтах.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЗ 29

Габаритные размеры (базовая машина без оборудования):

• длина — 2325 мм;
• ширина — 1845 мм;
• длина — 4225 мм;
• гусеничная база – 1622 мм;
• дорожный просвет – 280 мм.

Вес бульдозерного оборудования 780 кг, общий вес 6560 кг. Номинальное тяговое усилие 3 тонны.

DZ 29 оснащен невращающимся отвалом, который опускается и поднимается гидроцилиндром двойного действия. Этот элемент крепится к базовой раме трактора и средней части отвала. Управление этим устройством осуществляется из кабины с помощью ползунка с рычагом, имеющим 4 рабочих положения: вверху (подъем), внизу (опускание), посередине (блокада), внизу (плавающее положение).

Параметры отвала:

• Ширина — 2560 мм;
• высота — 800 мм;
• максимальная высота поверхности — 600 мм;
• окончательное опускание на землю – 200 мм;
• максимальный угол резки — 55 градусов.

Области применения

Сегодня бульдозер активно применяют в дорожном хозяйстве, строительстве, при добыче полезных ископаемых и на предприятиях иного направления деятельности. Способности техники срезать, копать и перемещать грунт, горные породы и иные сыпучие материалы также применяются для механизации таких видов работ, как:

• выравнивание территорий и зачистка пологих откосов;
• снятие плодородной почвы при подготовке стройплощадки;
• создание каналов небольшой глубины;
• обустройство насыпей;
• зачистка оснований под фундаменты сооружений;
• разработка почвы на косогорах;
• засыпка траншей и прочих углублений;
• расчистка зоны добычи полезных ископаемых;
• очистка больших площадей от мусора, камней, снега и др.

Бульдозеры Cat®

Cat D3K2

Гусеничный бульдозер Cat D3K2 предназначен для выполнения различных видов землеройных работ. Он может производить послойное копание и перемещение грунта, горные разработки, планировку территории при обустройстве зеленых зон и т. п.

Модель D3K2 отличается расширенными возможностями. Набор новых функций включает в себя индикацию уклона, автоматическую установку отвала при работе на склонах, регулирование тяги и ряд других. Бульдозер оснащен системой AccuGrade, которая позволяет оператору резать и засыпать грунт с высокой точностью без дополнительных измерений на местности.

Дизельный двигатель Cat С4.4 ACERT соответствует требованиям Tier 3 по содержанию загрязнений в выхлопных газах. Частота вращения коленвала может настраиваться в соответствии с условиями работы, благодаря чему расход топлива снижается почти на 25 %.

Cat D5R2

Модель D5R2 предназначена для выполнения земляных работ в сложных условиях. Бульдозер имеет приподнятое ведущее колесо, благодаря чему машина обладает повышенной устойчивостью на пересеченной местности. Установленная система VPAT позволяет регулировать углы наклона и поворота отвала, обеспечивая высокую точность перемещения грунта. Электронная коробка передач имеет 3 + 3 скорости, которые опционально могут быть увеличены до 5 + 4. Дифференциальное управление позволяет быстро и точно выполнять поворот даже при наибольшей нагрузке на отвал.

Для выбора направления установлен рычаг «одноходового» управления. Предусмотрена автоматическая настройка рабочих параметров. Кабина имеет повышенную обзорность и встроенную защиту при опрокидывании (ROPS).

Благодаря высокой маневренности и точности перемещения грунта бульдозер Cat D5R2 может применяться на ограниченной площади или при расчистке территории.

Cat D7R

Гусеничный бульдозер Cat D7R оснащен приподнятым ведущим колесом, обеспечивающим хорошую тягу и устойчивость, в том числе на сложных участках. Встроенные электронные системы (AccuGrad) повышают точность выполнения земляных работ, не требуя дополнительных меток на местности. Дифференциальное управление позволяет бульдозеру быстро разворачиваться, даже при большой нагрузке на отвал.

На дисплей (Caterpillar Monitoring System) выводятся текущие параметры и рабочие данные. Все указатели приборной панели хорошо различимы даже при ярком солнечном свете. Благодаря системе контроля и трем уровням предупреждения оператор имеет всю информацию о текущем состоянии техники, не отвлекаясь от выполняемой работы.

Бульдозер оснащен кабиной с избыточным давлением, установленной на демпфирующих опорах. Большие окна обеспечивают хороший обзор. Для удобства оператора сиденье развернуто направо на 15о.

Cat D9T

Модель D9T предназначается для работы в тяжелых условиях. Мощный фирменный двигатель Cat 3408C позволяет выполнять все операции, в том числе рыхление плотного или слежавшегося грунта. Объема полного топливного бака хватает на работу без остановок в течение всего рабочего дня.

Для удобства обслуживания основные узлы бульдозера имеют модульную конструкцию и могут легко сниматься при ремонте или осмотре. Диагностика машины выполняется с помощью системы Cat Electronic Technician.

История создания Т-170

Прежде чем продолжить рассказ о Т-170 хотелось бы кратенько вспомнить историю завода, которая неразрывно связанна с историей нашей страны. Именно ЧТЗ, в 30-е годы стал локомотивом тракторостроения в СССР. Сложно переоценить тот вклад, который внесло предприятие в индустриализацию тогда еще молодого Советского государства.

Решение о строительстве тракторного гиганта на Урале, было принято в конце мая 1929 года. Стать новым центром машиностроения, было суждено Челябинску. Выбор места был не случаен, ему способствовали промышленные традиции региона с развитой инфраструктурой и квалифицированными кадрами.

Мало кому известен факт, что после отказа фирмы Caterpillar участвовать в разработке генерального плана предприятия. В Детройте было организованно бюро «Челябинск трактор плент» в котором над планом предприятия совместно трудился интернациональный коллектив из 12 американцев и 40 советских инженеров.

Первые цеха были в торжественной обстановке заложены в августе 1930-го. Проект завода вобрал в себя весь накопленный мировой опыт в тракторостроении, что позволило заводу стать крупнейшим на тот момент предприятием не имеющим аналогов ни в Европе ни в Америке.

Нельзя не отметить тот вклад который был сделан ЧТЗ в победу в Великой Отечественной войне. За годы войны с конвейеров Уральского завода сошло 18000 различных боевых машин, а так же не счетное количество боеприпасов, танковых двигателей и запчастей к ним.

В послевоенное время предприятие переводит производство на мирные рельсы и разворачивает активную деятельность. К концу 1948 года завод уже выпускал 20-25 машин в сутки, а в середине 50-х годов трактора с Урала покупают Австрия, Финляндия, Египет, Бирма, Швеция, Афганистан, Бразилия и др.

Бульдозер Т-170

С конца 1960-х годов на ЧТЗ начинается модернизация и продолжается вплоть до начала 80-х. В эти годы рождается новое, перспективное семейство тракторов Т-130.

Свой миллионный трактор завод выпускает в 1984 году, а пик производства приходится на 1988 год, в течении которого было выпущено 31 700 машин. В том же 1988 глубокая модернизация Т-130 рождает новый, более мощный Т-170 выпуск которого прекратится лишь в 2002 году.

Стандартная комплектация бульдозеров Т 35

Все бульдозеры типа Четра, Т 35, 3501 оснащены следующим оборудованием:

• сиденье с мягкой подушкой, регулируемое водителем;
• воздухоочиститель;
• вентилятор;
• звуковой сигнал;
• передний буксировочный крюк;
• защитное покрытие двигателя;
• гидравлический гусеничный механизм;
• сменные зубы;
• генератор энергии;
• запуск;
• электрический счетчик моточасов;
• глушитель, ручник, розетки, аккумулятор и другие стандартные устройства.

Помимо контрольно-измерительных приборов в кабине имеются индикаторы, позволяющие своевременно устранять технические неполадки в работе бульдозера. Список сигнальных кнопок:

• давление масла в двигателе;
• уровень охлаждения двигателя;
• зарядка батареи;
• состояние воздушных и масляных фильтров;
• температура масла;
• давление масла в коробке передач.

Типовой комплект землеройной техники в суровых условиях Крайнего Севера также комплектуется утеплителем кабины, теплым чехлом, подогревателем топлива и защитой радиатора.

Техническая характеристика бульдозера ДЗ – 110Б

Бульдозер выпускается Челябинским тракторным заводом на базе трактора Т-130, разработанного в начале 60-х годов.

Трактор Т-130 (рисунок 3) относится к типу мощных гусеничных тракторов общего назначения и предназначен главным образом для выполнения тяжелых и трудоемких работ в агрегате с навесным и прицепным оборудованием, а также может быть успешно использован в агрегате с такими механизмами, как подъемный кран, погрузчик, корчеватель собиратель, и многими другими видами дополнительного оборудования. Бульдозер ДЗ-110 относится к тяговому классу 10. Применяется для землеройно-планировочных работ в дорожном, промышленном, гражданском, гидротехническом строительстве на грунтах 1-3 категории. Существующие модификации: трактора Т-130Б, бульдозеры ДЗ-28, ДЗ-110Б.

Рисунок 3. Трактор Т-130

На тракторе т-130 установлен четырехцилиндровый, четырехтактный дизельный двигатель Д-160 с турбонаддувом, камерой сгорания в днище поршня и запуском от карбюраторного пускового двигателя с электростартером.

Трансмиссия механическая, многоступенчатая. Состоит из сухой, постоянно замкнутой муфты сцепления с двумя ведущими и двумя ведомыми дисками, четырехвальной коробки передач, конической передачи, многодисковых сухих бортовых фрикционов и двухступенчатых бортовых редукторов.

Тормоза ленточные, двустороннего действия, плавающие, с фрикционными накладками, воздействующими на наружные барабаны бортовых фрикционов. В систему управления бортовыми фрикционами включены гидравлические сервомеханизмы.

Рама бульдозера т-130 выполнена в виде двух лонжеронов, приваренных к корпусу бортовых фрикционов. Тележки гусениц сварные, опорных катков – пять, поддерживающих роликов – два. Натяжное колесо имеет гидравлический механизм натяжения. Гусеница составлена из штампованных звеньев, соединенных пальцами и втулками. Башмаки специального профиля прикреплены к звеньям.

Трактор Т-130 оборудован раздельно-агрегатной гидросистемой, передней и задней навесками, маятниковым или жестким прицепным устройством. Возможна установка ВОМ (вала отбора мощности).

Кабина двухместная, закрытого типа, металлическая, с теплозвукоизоляционным уплотнением.

Номинальная эксплуатационная мощность двигателя, кВт (л.с.)	117,7 (160)
Частота вращения, об/мин:
– коленчатого вала двигателя при номинальной мощности	1250
– ВОМ	1000
Диаметр цилиндра, мм	145
Ход поршня, мм	205
Удельный расход топлива при номинальной эксплуатационной мощности, г/кВт*ч	244,3
Применяемое топливо для:
– основного двигателя	дизельное
– пускового двигателя	смесь бензина автомобильного А-72 или А-76 с моторным маслом дизеля в соотношении 20:1 по массе
Вместимость топливного бака, л	290
Колея, мм	1880
Продольная база, мм	2478
Дорожный просвет, мм	415
Ширина башмаков, мм	500
Удельное давление на почву с задним механизмом навески, МПа (кгс/см2)	0,05 (0,5)
Габаритные размеры, Д х Ш х В, мм	5193 x 2475 x 3085
Масса конструктивная, кг	14320

Функциональная схема устройства
Устройство состоит из 2 основных частей – передающей и приемной. Задача передающей части – формирование пачки импульсов с частотой 40 кГц и повторение пачек импульсов с возможностью изменения tи и tп – время импульса и время паузы соответственно. tп задает минимальный и максимальный пределы для изм …

Расчёт подшипников при статическом нагружении
Работоспособность подшипника при статическом нагружении обеспечивается, если выполняется условие: Эквивалентная статическая нагрузка будет: при этом коэффициенты нагрузок соответственно Х0= 0,5; Y0=0,42. Результаты расчёта эквивалентной статической нагрузки представлены в Таблице 5.10.15. Таблица 5 …

Ремонт насосов
высокого давления
Снятый с двигателя для ремонта насос высокого давления моют в ванне с керосином, очищают волосяными щетками, протирают, обдувают сжатым воздухом, а затем разбирают. Разборку насоса удобно выполнять на поворотном приспособлении, которое позволяет наклонять и поворачивать насос. Для разборки применяю …

Устройство

Бульдозер ДЗ-42 комплектуется четырехтактным дизельным мотором с четырьмя цилиндрами. Следует отметить факт жесткого крепления балки поперечного расположения к кронштейнам лонжеронов. Последние расположены между катками, на которые при движении приходится основной упор. Гидравлическая система состоит из распределителя с тремя секциями и гидронасоса.

Модель ДЗ-42 отличается хорошо продуманной компоновкой и грамотно организованной конструкцией. Из водительской кабины открывается хороший обзор, который позволяет контролировать все рабочие зоны.

Комплектующая дизельная силовая установка дополнительно оснащается предпусковым обогревателем. Благодаря наличию данного элемента мотор бульдозера может завестись даже при минимальных температурных показателях.

Схема бульдозера ДЗ-42

1 — нож; 2 — отвал; 3 — козырек; 4 — кронштейн; 5 — гидроцилиндр подъема-опускания отвала; 6 — базовый трактор; 7- рычаг управления гидрораспределителем; 8 — упряжный шарнир; 9 — толкающий брус.

Водительская кабина выполнена из цельного металла повышенной прочности. Она очень надежно загерметизирована, а также оборудована вентиляционной системой и обогревателем. Это позволяет работать на объекте при любых погодных условиях.

Положение кресла можно легко менять в зависимости от антропометрических данных водителя. Благодаря этому существенно снижается уровень усталости при длительной работе. При необходимости можно немного смещать водительскую кабину от основной оси бульдозера. Это позволяет несколько улучшить обзор и четко контролировать все детали рабочего процесса.

С этим читают

ДВИГАТЕЛЬ

Бульдозер ДЗ 29 оснащен 4-тактным дизельным двигателем СМД-14А с рядным расположением цилиндров и вихревой камерой. Устройство снабжено циклонным очистителем воздуха с всасывающей трубой, переходящей в выхлопную трубу. Пыль в баке воздухоочистителя отсасывается и выбрасывается вместе с выхлопными газами. Двигатель СМД-14А является устаревшей моделью и значительно уступает по техническим параметрам современным агрегатам. Двигатель соответствует экологическому стандарту Евро-0.

Система смазки машины состоит из масляного радиатора. Зимой этот элемент можно отключить, поменяв выключатель. ММА-14А эффективно работает на некачественном топливе. В качестве пускового механизма используется бензиновый двигатель ПД-10М-2 с одноступенчатым редуктором. Зимой устройство запускается пусковым подогревателем, расположенным на впускном коллекторе.

Характеристики двигателя СМД-14А:

• рабочий объем – 12 л;
• номинальная мощность — 59 (75) кВт (л.с.);
• номинальная частота вращения — 1830 об/мин;
• количество цилиндров — 4;
• запас топлива — 218 л.

История создания

Изобретение гусеничного хода является таким же великим и фундаментальным, как и изобретение колеса. Но если создатель колеса неизвестен, то гусеницы были изобретены русским крестьянином Федором Абрамовичем Блиновым, родившимся в 1827 г. в с. Никольское, относящемся к Вольскому уезду Саратовской губернии. Родители изобретателя были крепостными.

Высший Совет народного хозяйства Советского Союза в 1926 г. принимает постановление о строительстве тракторного завода в Сталинграде. Закладка Сталинградского, а впоследствии Волгоградского тракторного завода (ВгТЗ) состоялась 12.07.1926 г., а уже 17.06.1930 г. был выпущен первый СТЗ-1 — колесный трактор с двигателем мощностью 30 л.с. К 1932 году с конвейера завода уже сходило более 140 тракторов в сутки.

Базовой моделью бульдозера ДЗ-42 является гусеничный трактор ДТ-75, производство которого было начато в 1963 г. В отличие от предшественника, ДЗ-42 выполнял любые землеройные работы и использовался при формировании стройплощадок. Многофункциональность бульдозера обеспечивалась тем, что на него устанавливался универсальный отвал, на котором можно было менять угол наклона.

В настоящее время ВгТЗ является тракторной компанией, входящей в концерн «Тракторные заводы». За время существования производства предприятие выпустило ряд модификаций ДЗ-42, спрос на которые остается на высоком уровне.
