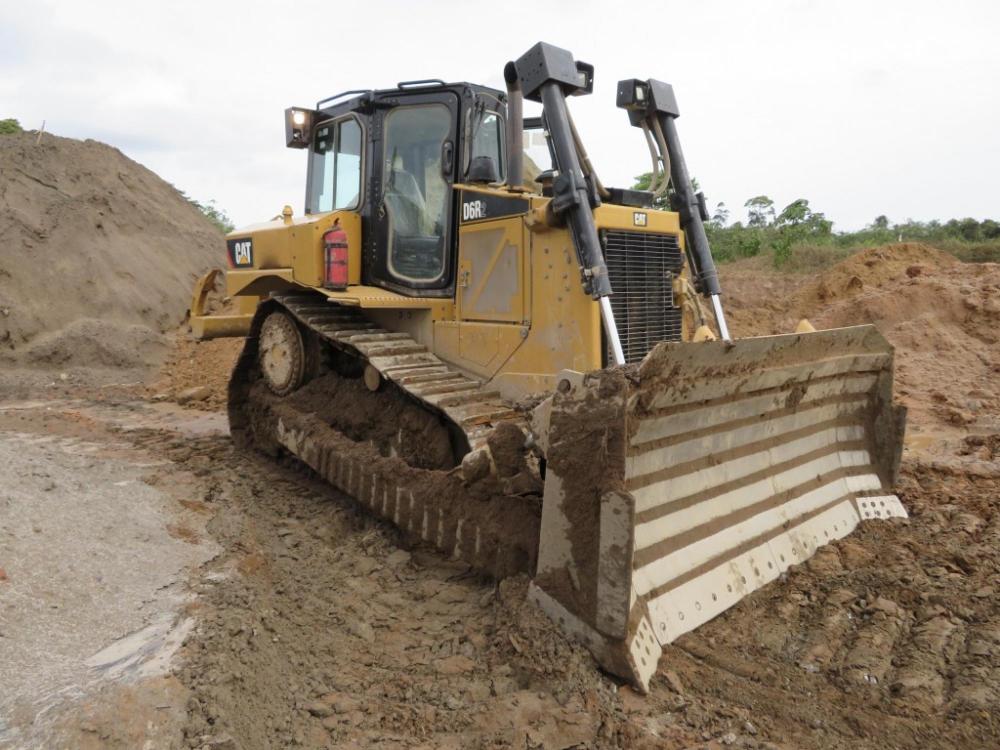

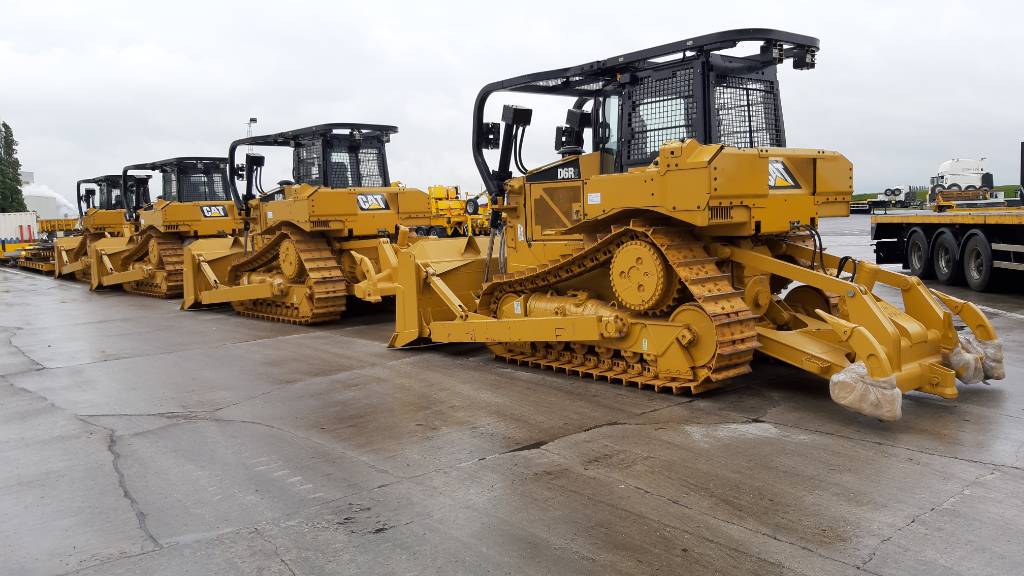

Бульдозер Caterpillar D6R LGP технические характеристики

Рабочее оборудование и габариты

На базовой версии бульдозера Caterpillar D6 устанавливается стандартный бульдозерный отвал и рыхлитель. Рыхлитель имеет конструкцию ножеподобного агрегата, вмонтированного в корму машины на мощной раме. Доступны однозубые и многозубые рыхлители. Специальные пластины со сменными заостренными наконечниками из твердого сплава стали создают усилие копаний до 8 тонн. При этом глубина рыхления с высоты до полуметра составляет 500 мм. Тяга обратной выемки достигает 18,5 тонн. Мощные рабочие органы обеспечивают дробление даже скальных пород на мелкие фракции.

Габаритные размеры бульдозера Caterpillar D6:

• длина — 3860 мм;
• ширина с отвалом — 3360 мм;
• ширина без отвала — 2640 мм;
• высота — 3195 мм (до конструкции защиты при опрокидывании);
• колея — 2160 мм;
• дорожный просвет — 507 мм;
• вместимость отвала — 4,28 м3;
• эксплуатационная масса — 16 605 кг.

Кат D6R работает со следующим рыхлительным и бульдозерным оборудованием:

• поворотный отвал, дополненный гидравлическим перекосом;
• поворотный отвал полусферической формы с гидравлическим перекосом;
• неповоротный полусферический отвал;
• неповоротный отвал прямой формы;
• однозубый рыхлитель;
• трехзубый рыхлитель;
• подрезные ножи (боковые и средние).

Преимущества спецтехники Cat D6R:

• возможность работы на мокром и вязком грунте;
• широкий выбор навесного оборудования;
• высокая точность управления;
• комфортные условия работы;
• универсальность;
• мощность.

УСТРОЙСТВО Caterpillar D6R2

Прочная конструкция — одна из главных сильных сторон серии Caterpillar D6R2. Бульдозер построен на раме с передними поперечинами, соединенными сваркой. Корпус изготовлен методом литья, что повышает устойчивость к нагрузкам. К основной конструкции крепится шкворневая цапфа, основной задачей которой является распределение нагрузок при динамических ударах. Балансир используется для выравнивания движения роликовых рам.

В модели используются разные типы шасси. Передний направляющий ролик отличается повышенным сроком службы.

Параметры ходовой части серии Caterpillar D6R2 (стандарт/XL/LGP):

• ширина башмака – 560/560/915 мм;
• количество ботинок на сторону — 39/41/45;
• Количество валков на сторону — 6/7/8;
• ход гусеницы – 203/203/203 мм;
• ширина колеи — 1880/1880/2286 мм
• длина гусеницы — 2664/2871/3275 мм
• Полезная площадь – 2,98/3,22/5,99 кв.м;
• Давление на грунт у прямого резца — 62,4-63,9/60,7-60,9/35,4 кПа;
• Высота контакта с землей — 65/65/65 мм.

Caterpillar D6R2 оснащен трансмиссией планетарного типа с регулированием мощности под нагрузкой с помощью муфт и системой охлаждения масла. Оптимальную работу обеспечивает раздаточная коробка, которая является гидродинамическим элементом передачи мощности от двигателя к коробке передач. Раздаточная коробка имеет блочную конструкцию, что упрощает ее обслуживание.

Скорости движения:

• 1-я передача — 0-3,8/-4,8 км/ч;
• 2-я передача – 0-6,5/0-8,4 км/ч;
• 3-я передача — 0-11,5/0-14,5 км/ч.

Привод передается от двигателя к рабочему орудию с помощью двухконтурной гидравлической системы. Производительность насоса рабочего органа 203 л/мин, насоса рулевого управления 199 л/мин.

В базовой версии кабина оснащена системой кондиционирования воздуха, антенной и двумя динамиками. Большие окна, зеркала и зауженный капот обеспечивают оптимальную обзорность. Кресло «Комфорт» с приподнятой подушкой сиденья, откидным краем и регулируемой системой делает работу на бульдозере максимально комфортной.

ДВИГАТЕЛЬ

Бульдозеры Caterpillar D6R2 оснащены дизельными двигателями Cat C9 ACERT различной мощности. Эти силовые агрегаты производятся компанией Caterpillar и отличаются высоким качеством изготовления. В двигателе используется система ACERT для электронного управления впрыском топлива и охлаждением.

Особенности двигателя Cat C9 ACERT:

• Модульная конструкция нагревателя;
• Дополнительный вентилятор, снижающий расход топлива и повышающий КПД;
• электронные системы диагностики и мониторинга;
• охладитель наддувочного воздуха;
• электронная топливная система;
• Качественные соединительные трубы (минимизируют риск протечек).

Средний расход топлива для устройства составляет 16,5 литров в час. Двигатель может работать на высоте до 2286 метров без потери характеристик.

Характеристики двигателя Cat C9 ACERT(стандарт/XL/LGP):

• рабочий объем – 8,8/8,8 литра;
• номинальная мощность – 151 (206)/166 (226) кВт (л.с.);
• отверстие — 112/112/112 мм;
• класс эмиссии — Stage IIA/Stage IIA/Stage IIA.

ДВИГАТЕЛЬ

Caterpillar D6N LGP комплектуется современным двигателем Cat C6.6 ACERT с электронным управлением и системой прямого впрыска. В конструкции присутствует механизм предпускового подогрева воздуха с автоматическим запуском. Мотор оборудован промежуточным охлаждением наддувочного воздуха (АТААС) и турбокомпрессором.

Двигатель Cat C6.6 ACERT подойдет для использования на территории России. Эффективность его работы не снижается при использовании низкокачественного топлива. Система впуска воздуха имеет 3-ступенчатый механизм фильтрации с уровнем очистки 99,8%. От стандартной схемы с несколькими ремнями вентилятора системы очистки создатели отказались. Вместо них в конструкцию двигателя добавили автоматическую систему натяжения ремня и клиновидный ремень из полимерного материала.

Дополнительные специальные конфигурации

Бульдозер САТ D6R можно дополнительно оснастить спецоборудованием для работы в определённых условиях и решения конкретных задач. К примеру, дополнительные щитки и экраны защищают кабину, верх и боковины спецмашины, занятой в лесозаготовительной отрасли.

Для постоянной эксплуатации в суровых морозных условиях предназначены: реверсивный вентилятор (регулировать поток воздуха через радиатор); адаптированные к холоду АКБ и генератор; кабина с двойным стеклопакетом и креслом с электроподогревом; цельный капот с дополнительной защитой от льда и снега; уплотнения и масла, предназначенные специально для предельно низких температур.

Для бульдозера, работающего с отходами на свалке-полигоне, предлагаются специальные щитки; отбойные брусья и уплотнения, защищающие спецмашину от мусора, ударов, негативного воздействия окружающей среды; система охлаждения и теплозащитный экран для работы в зоне сильной запыленности; особые функции обработки воздуха перед его подачей в машину; специальный отвал для закладки отходов; башмаки гусеничных лент с отверстиями в середине.

Двигатель

Стандартно устанавливается мотор мощностью 130 кВт или 175 лошадиных сил и объемом 8,8 л, он расходует за час работы порядка 16,5 л дизеля. Бак для горючего рассчитан на 424 л, что обеспечивает длительную работу без необходимости дозаправки. Частота вращения вала равна 2000 оборотов за минуту.

На бульдозер Cat D6R монтируется шестицилиндровый (d=112 мм) однорядный двигатель собственного производства С9. Он оснащен гидроприводом и электронной системой подачи горючего. В состав агрегата вошла современная система Acert, которая дозирует количество дизеля, осуществляет электронное управление и контролирует качество охлаждения, что положительно сказывается на работе.

Качество выхлопа соответствует международным стандартам Stage IIIA. Мотор способен работать даже на низкосортном топливе, подлежит ремонту и обладает простой, но надежной конструкцией. В качестве основных характеристик двигателя выделяют:

• наличие дополнительного вентилятора, что снижает расход топлива на 4% и повышает продуктивность на 3%;
• установленную перед радиатором сетку, которая защищает моторный отсек от пыли;
• качественные соединения трубок из латуни и толстостенного коллектора, что исключает протечки;
• модульную конструкцию радиатора бульдозера Кат Д6Р, что гарантирует высокую скорость ремонта, также положительно на данном факторе сказывается наличие на боковой стенке индикатора для проведения сервисных работ;
• электронную систему контроля и диагностики;
• наличие охладителя надувочного воздуха, что увеличивает КПД и долговечность двигателя;
• электронную систему подачи горючего, что делает технику экономичной.

Вернуться к навигации

УСТРОЙСТВО

В конструкции Caterpillar D6N LGP используется прочная рама, рассчитанная на поглощение повышенных скручивающих усилий и ударных нагрузок. Для большей прочности в бульдозере используются литые элементы. При сборке рамы и картера применяют роботизированную сварку, что повышает надежность конструкции.

Caterpillar D6N LGP оборудован ходовой частью SystemOne, позволяющей существенно сократить расходы на обслуживание машины. Конструкция машины предполагает установку защитного ограждения для верхней части рамы опорных катков, которая предохраняет от негативного воздействия абразивных материалов. Плавность хода и высокая устойчивость бульдозера достигаются за счет использования балансирного бруса, монтируемого под основной рамой. Трубчатая конструкция рамы гусеничных тележек позволяет лучше противостоять деформациям.

Характеристики ходовой части:

Для управления Cat D6N LGP используется современная трансмиссия с устройствами Auto-Shift и Auto-Kickdown, которые в автоматическом режиме управляют скоростью движения машины. Для снижения ударных нагрузок используется одноступенчатый гидротрансформатор. За регулировку давления в муфтах отвечает система ЕСРС. Планетарная коробка передач имеет переключение под нагрузкой.

Показатели тягового усилия в зависимости от передачи:

Управление поворотом выполняется 2 способами:

При торможении бульдозер задействует гидравлически регулируемые тормоза в масляной ванне.

На Caterpillar D6N LGP устанавливается кабина с отличной обзорностью. Пенопластовые панели, уплотнение окон и шумопоглощающая обивка обеспечивают уровень шума в салоне не более 79 дБ. Кабина монтируется на мягких опорах для снижения передаваемой вибрации. Для защиты оператора предусмотрена система ROPS и усиленные стойки. Управление оборудованием выполняется посредством гидравлических органов. Всю информацию о состоянии машины оператор получает через систему EMS III.

Какое масло лить?

Выбор марки масла – серьёзный вопрос, от которого зависит долголетие сердца автомобиля. На современном рынке огромный выбор может поставить начинающего автолюбителя в тупик. Согласно инструкции D17А «всеядный» – к нему подходят марки от 0W-30 до 15 W 50. Завод-производитель настоятельно рекомендует избегать подделок и приобретать только фирменные масла у надёжных поставщиков. Замену нужно производить через каждые 10 тыс. км пробега, оптимально – через 5 тыс. При более длительной эксплуатации масло теряет свои свойства, оседает на стенках цилиндров и сгорает вместе с топливной смесью. Вследствие его угара возникает масляное голодание, которое может привести вас к капитальному ремонту двигателя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Габаритные размеры (стандарт/XL/LGP):

• Базовая длина машины – 3860/3860/4247 мм;
• ширина по аркам – 2640/2640/3490 мм;
• ширина без обручей со стандартной колодкой – 2440/2440/3201 мм;
• высота на выходе выхлопа – 3115/3115/3165 мм;
• высота с ROPS — 3216/3216/3266 мм;
• дорожный просвет – 372/372/422 мм.

Увеличьте длину базовой машины с помощью дополнительных аксессуаров (стандарт/XL/LGP):

• прямой борт – 1043/-/1218 мм;
• полусферический бульдозерный отвал — 1235/1472/- мм;
• поворотная штанга (прямое положение) — 1147/1349/- мм;
• Лопасти поворотные (поворот на 25°) — 1983/2185/- мм;
• заднее дышло — 366/366/251 мм;
• Пострумпель — 1403/1403/1298 мм.

Параметры отвалов для стандартной версии Caterpillar D6R2

• ширина – 3360/3260/4166 мм;
• высота – 1257/1412/1155 мм;
• высота подъема – 1104/1104/1142 мм;
• глубина копания – 473/473/506 мм;
• предел уклона – 765/743/408 мм;
• вместимость — 3,99/5,55/3,95 куб.м;
• масса — 2251/2333/2715 кг

Параметры отвалов для Caterpillar D6R2 XL (полусферический/поворотный):

• ширина – 4063/4166 мм;
• высота — 1412/1155 мм;
• высота подъема – 1104/1205 мм;
• глубина копания – 473/524 мм;
• предельный уклон — 743/408 мм;
• вместимость — 5,55/3,95 куб.м;
• масса — 2333/2625 кг

Параметры отвала для Caterpillar D6R2 LGP (сферический):

• ширина — 4063 мм;
• высота — 1101 мм;
• высота подъема – 1083 мм;
• глубина копания – 655 мм;
• конечный уклон – 701 мм;
• вместимость — 3,79 куб.м.;
• вес — 2418 кг.

Характеристики рыхлителя:

• тип — фиксированный параллелограмм;
• количество слотов — 3;
• общая ширина — 2190 мм;
• максимальная глубина рыхления — 500 мм;
• отрывное усилие — 116,5 кН;
• предельное усилие заглубления — 65,6 кН;
• вес — 1644 кг.

Эксплуатационная масса бульдозера с учетом типа отвала

• Базовая масса Caterpillar D6R2 — 18984/19066/19448 кг;
• Caterpillar D6R2 XL — — 1 914/19 969 кг;
• Caterpillar D6R2 LGP — 21661 / — / — кг.

Двигатель

Стандартно устанавливается мотор мощностью 130 кВт или 175 лошадиных сил и объемом 8,8 л, он расходует за час работы порядка 16,5 л дизеля. Бак для горючего рассчитан на 424 л, что обеспечивает длительную работу без необходимости дозаправки. Частота вращения вала равна 2000 оборотов за минуту.

На бульдозер Cat D6R монтируется шестицилиндровый (d=112 мм) однорядный двигатель собственного производства С9. Он оснащен гидроприводом и электронной системой подачи горючего. В состав агрегата вошла современная система Acert, которая дозирует количество дизеля, осуществляет электронное управление и контролирует качество охлаждения, что положительно сказывается на работе.

Качество выхлопа соответствует международным стандартам Stage IIIA. Мотор способен работать даже на низкосортном топливе, подлежит ремонту и обладает простой, но надежной конструкцией. В качестве основных характеристик двигателя выделяют:

• наличие дополнительного вентилятора, что снижает расход топлива на 4% и повышает продуктивность на 3%;
• установленную перед радиатором сетку, которая защищает моторный отсек от пыли;
• качественные соединения трубок из латуни и толстостенного коллектора, что исключает протечки;
• модульную конструкцию радиатора бульдозера Кат Д6Р, что гарантирует высокую скорость ремонта, также положительно на данном факторе сказывается наличие на боковой стенке индикатора для проведения сервисных работ;
• электронную систему контроля и диагностики;
• наличие охладителя надувочного воздуха, что увеличивает КПД и долговечность двигателя;
• электронную систему подачи горючего, что делает технику экономичной.

Вернуться к навигации

Навесное оборудование

Бульдозер способен оперировать рыхлым грунтом и промерзлой почвой. В стандартную комплектацию входит установка прямого отвала с поперечным и поворотным перекосом.

Купить Caterpillar D6R можно в комплекте с дополнительным оборудованием:

• трехзубым и однозубым рыхлителем;
• средним и боковым подрезным ножом;
• поворотным стандартным и полусферическим отвалом с гидроперекосом;
• универсальным неповоротным прямым отвалом типа S небольшого объема;
• неповоротным полусферическим отвалом типа SU большого объема.

При установке отвала VPAT трактор применяется для профилирования грунтов при создании площадки под строительство.

Рыхлители фиксированные параллелограммные способны работать при глубине не более 0,5 м, при этом сила заглубления составляет 65,6 кН, сила на отрыв – 116,5 кН. Ширина такого агрегата равна 2,19 м.

Вернуться к навигации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Caterpillar D6R LGP

Габаритные размеры:

• Длина бульдозера 4,247 мм;
• ширина валов — 3428 мм;
• ширина без рукоятей со стандартными траками (в зависимости от типа лемеха) — 3193 (3150) мм;
• высота ROPS — 3245 мм;
• высота по выхлопной трубе – 3193 мм;
• колея колес – 2286 мм.

При установке дополнительного оборудования необходимо увеличить длину базовой машины:

• дышло – 251 мм;
• лебедка – 397 мм;
• бульдозерный отвал типа S – 1218 мм;
• бульдозерный отвал VPAT – 1718 мм;
• дорожный просвет – 433 мм.

• эксплуатационная масса – 21715/23051 кг;
• Транспортная масса – 18,847/19044 кг.

Параметры отвала (S/VPAT):

• ширина — 4063/4160 мм;
• высота — 1101/1191 мм;
• глубина копания – 655/672 мм;
• максимальная высота подъема – 1083/1230 мм;
• предельный наклон – 701/502 мм;
• Объем отвала — 3,75/4,32 куб.м;
• масса — 2836/3620 кг.

Кабина оператора

Базовая сборка предполагает установку не только главных механизмов и агрегатов, но и магнитолы с двумя динамиками и антенной, а также системы кондиционирования. Безопасность работы обусловлена большой обзорностью. Сужающийся капот, топливный бак улучшенной формы, узкий гусеничный ход с одной стойкой гарантируют хорошую видимость рабочей зоны. Большие стекла обеспечивают видимость на отвал, а также по бокам машины. Установка зеркала заднего вида на небольшой высоте дает возможность контролировать положение рыхлителя.

Для обеспечения эффективности необходимы не только высокие технические характеристики Катерпиллер Д6Р, но и удобство оператора. В кабине имеется кресло Comfort с системой регулировок, рельефной высокой подушкой и сворачивающимся передним краем. Подлокотники также имеют возможность настройки под индивидуальные особенности. Боковые поддержки удобны при работе на уклоне.

В качестве системы безопасности выступает ROPS. В салоне понижен уровень шума и вибрации, проведена электросистема 12 В или 24 В. Приборная панель оснащена индикаторами и датчиками, отображающими состояние машины в настоящий момент времени. Их видно даже при прямом попадании солнечных лучей.

Кабина оператора

Базовая сборка предполагает установку не только главных механизмов и агрегатов, но и магнитолы с двумя динамиками и антенной, а также системы кондиционирования. Безопасность работы обусловлена большой обзорностью. Сужающийся капот, топливный бак улучшенной формы, узкий гусеничный ход с одной стойкой гарантируют хорошую видимость рабочей зоны. Большие стекла обеспечивают видимость на отвал, а также по бокам машины. Установка зеркала заднего вида на небольшой высоте дает возможность контролировать положение рыхлителя.

Для обеспечения эффективности необходимы не только высокие технические характеристики Катерпиллер Д6Р, но и удобство оператора. В кабине имеется кресло Comfort с системой регулировок, рельефной высокой подушкой и сворачивающимся передним краем. Подлокотники также имеют возможность настройки под индивидуальные особенности. Боковые поддержки удобны при работе на уклоне.

В качестве системы безопасности выступает ROPS. В салоне понижен уровень шума и вибрации, проведена электросистема 12 В или 24 В. Приборная панель оснащена индикаторами и датчиками, отображающими состояние машины в настоящий момент времени. Их видно даже при прямом попадании солнечных лучей.

Вернуться к навигации

Устройство бульдозера Caterpilar

Преимущества спецтехники Cat D6R:

• возможность работы на мокром и вязком грунте;
• широкий выбор навесного оборудования;
• высокая точность управления;
• комфортные условия работы;
• универсальность;
• мощность.

Бульдозер Caterpilar D6R – базовая модель, на основе которой производится несколько вариаций спецтехники различной массы и с особенными элементами конструкций для специфических работ в карьерах или особо заболоченных местностях. Cat D6R отлично подходит для эксплуатации в российских условиях. Основное предназначение – перемещение сыпучих материалов, грунта и разработка горных пород. Кованое навесное оборудование с легкостью позволяет бульдозеру D6R справляться с промерзшей землей и камнем.

Особенности кабины бульдозера Caterpilar D6R:

большое ветровое окно открывает широкий обзор водителю во время работы, что обеспечивает точность выполняемых действий и гарантирует безопасность для окружающих;

• пневматическое крепление кресла позволяет отрегулировать его положение для максимального комфорта;
• встроенный кондиционер поддерживает стабильные микроклиматические показатели.

Кабина Caterpillar D6R внутри
