ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Габаритные размеры (XL/LGP):
- длина без щита — 3275/3275 мм;
- длина с бульдозерным отвалом – 4274/4266 мм;
- Ширина (базовая версия, стандартная колодка) – 2010/2360 мм;
- высота по кабине – 2763/2763 мм;
- передняя колея — 1550/1725 мм
- задняя колея — 1550/1725 мм
- дорожный просвет – 332 мм.
Для серии Cat D4K предусмотрено три передних навесных устройства: бульдозерный отвал Standard XL, стандартный бульдозерный отвал LGP и промежуточный бульдозерный отвал.
Параметры отвалов (XL/Intermediate/LGP):
- мощность — 1,98/1,50/1,85 куб. м;
- ширина – 2782/2921/3149 мм;
- ширина при максимальном угле поворота колес – 2542/2669/2874 мм;
- высота — 1010/860/910 мм;
- общая высота подъема — 743/743/708 мм
- конечная глубина опускания — 573/590/590 мм
- максимальная проекция – 387/448/438 мм;
- максимальный угол поворота — 25/25/25 градусов;
- угол отвала — 52-58/52-58 градусов.
Характеристики рыхлителя:
- тип — параллелограмм;
- количество подпорок — 3;
- ширина — 1710 мм;
- высота — 165 мм;
- предельный бросок — 596 мм;
- Рабочая глубина – 337,5 мм;
- вес — 554 кг.
Характеристики лебедки:
- рулевое управление — гидравлическое;
- привод — гидростатический;
- диаметр барабана – 254 мм;
- диаметр барабана (стандарт/опция) – 16/19 мм;
- вместимость барабана (стандарт/опция) – 113/78 мм;
- общая тяговая масса (пустой/полный барабан) — 18144/11340 кг
- максимальная скорость намотки (пустой/полный барабан) 40/63 м/мин.
Лебедка имеет бесступенчатую регулировку скорости намотки и контроль тяги. Состоит из канатоукладочной лебедки с 3-мя направляющими роликами и дышлом.
Модели Cat D4K XL / Cat D4K LGP с массой отвала 8 147 / 8 501 кг.
Model range[]
- Caterpillar RD4 – 1936-39 when re-designated D4 but still with Cat D4400 engine. s/n = 4G, 7J, 2T, 5T
- Caterpillar D4 – 1947-59 6U (44 inch) + 7U (60 inch) Cat D315 engine approximately 60,000 built.
- Caterpillar D4B
- Caterpillar D4C – 1987-90 1RJ – D4C II 1990-93 83J – D4C III (82 hp)
- Caterpillar D4D – see table below
- Caterpillar D4E – 27x/28x new ROPS Cab added
- Caterpillar D4G
- Caterpillar D4H
- Caterpillar D4K
The D4 was built in many plants around the world.(I managed to find the following info regarding the serial no. prefixes for D4Ds, they surely did make them all over the place)
Caterpillar D4 sn 44H1648 at Rudgwick 2010
Caterpillar D4 sn 44H1648 at Rudgwick 2010
| Serial Number group | Build Locality | Date Produced from to | Notes |
|---|---|---|---|
| 7R 1045 | France | 1970 – 1977 | |
| 18J 371 | France | 1966 – 1968 | |
| 20J 557 | USA | 1967 – 1968 | |
| 22C 655 | USA | 1967 – 1968 | |
| 44H 1703 | France | 1970 – 1978 | |
| 47H 811 | Japan | 1971 – 1978 | |
| 49J 769 | Australia | 1969 – 1973 | |
| 58J 603 | France | 1968 – 1969 | |
| 59J 2725 | France | 1969 – 1978 | |
| 60J 6008 | France | 1968 – 1978 | |
| 61J 928 | France | 1968 – 1978 | |
| 65J 2112 | France | 1969 – 1978 | |
| 66J 4255 | Japan | 1968 – 1978 | |
| 67A 1575 | Japan | 1966 – 1969 | |
| 69K 480 | Australia | 1969 – 1972 | |
| 74U 1203 | Brazil | 1976 – 1979 | |
| 78A 7845 | USA | 1963 – 1968 | |
| 82J 4864 | USA | 1968 – 1977 | |
| 83J 4169 | USA | 1968 – 1977 | |
| 84J 2521 | USA | 1968 – 1978 | |
| 85A 1043 | Australia | 1963 – 1969 | |
| 86A 3589 | France | 1964 – 1968 | |
| 88A 1124 | England | 1964 – 1968 | |
| 91A 1149 | Japan | 1966 – 1969 | |
| 97F 4446 | Brazil | 1970 – 1979 |
Preservation examples[]
The D4 is a popular model for collectors as they were relatively common as a medium farm crawler tractor, and at about 5 tons, are reasonably transportable.
please list known examples here;
| Make + Model No. | Serial No.(if known) | Build-Date | Engine-Type/Make | Owner (if known) | Photo | Were seen/Featured in | Other info |
|---|---|---|---|---|---|---|---|
| Cat D4 | sn ? | year ? | engine ? | J. Foster | At Tractor World Show – Malvern 2009 | Immaculate restoration | |
| Cat D4 | sn 5b 3758 | year ? | Engine ? | owner ? | At Neath Vintage Show 2012 | Fitted with ? Winch | |
| Cat D4 | sn 7U 36870 / (LDO 753) | year ? | Engine ? | owner ? | At Newark Vintage Tractor Show 2012 | Road registered | |
| Cat D4D (ag spec) | sn ? | year ? | Engine ? | owner ? | At Lincolnshire Steam and Vintage Rally 2008 | Fitted with Three-point Linkage | |
| Cat D4D (ag spec) | Caterpillar D4D sn 44H15833 | year ? | Engine ? | Paul ? | At Gamston Working Weekend 2011 | Fitted with Hydraulics & a Westlode Engineering cab | |
| Cat D4D bulldozer | sn 59J 779 | year ? | Engine ? | owner ? | At East Midlands Vintage Working Weekend 2011 | Fitted with Bulldozer blade | |
| Cat D4E bulldozer | sn ? | year ? | Engine ? | owner ? | At East Midlands Vintage Working Weekend 2011 | Fitted with Bulldozer blade | |
| Please add any tractor with a known serial no. with Photo if possible. | |||||||
| Create a page (link) for an individual tractor by linking the serial number using serial number in the relevant column. Then once saved click the red link to start the new page and add info on that tractor. |
ДВИГАТЕЛЬ
Бульдозеры Cat D4K оснащены дизельным двигателем Caterpillar C4.4 с турбонаддувом и технологией ACERT. Силовая установка имеет следующие особенности:
- система охлаждения с сердечниками из алюминиевых компонентов;
- ТНВД с топливным фильтром;
- система впрыска топлива Common Rail;
- Технология ACERT, оптимизирующая процесс сгорания. В результате значительно повышается экологичность и экономичность двигателя;
- небольшие габариты;
- соответствие экологическим стандартам Stage III / MOC Stage 3.
Характеристики агрегата Caterpillar C4.4:
- рабочий объем – 4,4 литра;
- Номинальная мощность — 62,6 (85) кВт (л.с.);
- Количество оборотов — 1900 об/мин;
- количество цилиндров — 4;
- отверстие — 105 мм.
Согласно данным Caterpillar
Гусеничный бульдозер D7 с двигателем мощностью 265 л. с. и эксплуатационной массой 29 776 кг приходит на смену модели D7R. Согласно данным компании, модель D7 перемещает в час на 11% больше материала, чем D7R, а также имеет большую массу и мощность. Вместимость отвала бульдозера увеличена на 10 %, а специальный насос обеспечивает более продолжительное приложение тягового усилия при поворотах под нагрузкой.
Бульдозер оснащен новой полностью автоматической 4-ступенчатой коробкой передач с плавным переключением. Операторам не нужно переключать передачи – достаточно выбрать желаемую скорость движения. Коробка передач автоматически регулируется для обеспечения максимальной эффективности и передаваемой на грунт мощности без дополнительных действий бульдозериста. Это помогает предотвратить перегрев в жарком климате, обеспечивает лучший контроль скорости и большую мощность, передаваемую на грунт.
Более тяжелая рама бульдозера Cat D7и новая рама опорных катков с увеличенными осями повышают долговечность техники. Усиленная ходовая часть с увеличенным ресурсом (HDXL с DuraLink) обеспечивает продление на 20 % срока службы уплотнений в условиях с высокими ударными нагрузками, а модернизированная топливная система – точную подачу топлива.
Узел технического обслуживания, доступный с уровня земли, обеспечивает легкий доступ к выключателю электропитания и может быть оборудован дополнительным счетчиком мото-часов и выключателем освещения входа/выхода. Поручни со встроенным держателем лопаты упрощают процесс заправки.
Кроме того, согласно данным Caterpillar, полностью изменена кабина D7. Благодаря встроенной конструкции защиты при опрокидывании (ROPS), улучшен обзор с обеих сторон бульдозера. В просторной кабине установлено сиденье с пневмоподвеской и большим количеством регулировок, а также приборная панель с интерфейсом оператора диагональю 8 дюймов с четким обзором функций и настроек для эксплуатации и обслуживания машины. Отдельно можно заказать кабину «Премиум» с регулируемыми подлокотниками и удобным сенсорным экраном диагональю 10 дюймов с интерфейсом оператора и камерой заднего вида высокого разрешения. В стандартной комплектации 4 светодиодных фонаря, отдельно заказываются версии с 6 или 12 фонарями.
В помощь бульдозеристу
Новый бульдозер оснащен различными вспомогательными системами. Например, индикация уклона является стандартной функцией, которая отображает на главном дисплее показатели продольного и поперечного уклона машины. ARO с системой контроля – опция для контроля уклона, в комплект которой входят вспомогательные функции, работающие в фоновом режиме. Как поясняют специалисты Caterpillar, эта опция позволяет оператору выполнить больший объем работы за меньшее время. Cat Grade с функцией Slope Assist поддерживает заданное оператором положение отвала бульдозера – продольный или поперечный наклон – без сигнала GPS или дополнительного оборудования. Работает в ручном или автоматическом режиме.
Встроенная на заводе опция подготовки к установке навесного оборудования (ARO) определяет оптимальные места для установки. Монитор загрузки отвала отображает параметры тока и оптимальной нагрузки на отвал в режиме реального времени. Функция управления отвалом без проблем обрабатывает введенные оператором команды управления отвалом бульдозера для обеспечения более гладких поверхностей. Регулирование тяги автоматически уменьшает пробуксовку гусеничной ленты, сокращая время работы, расход топлива и износ гусениц. Функция AutoCarry автоматизирует подъем отвала, помогая поддерживать постоянную нагрузку на отвал, и уменьшая пробуксовку гусеничной ленты.
Кроме того, на заводе можно установить систему Cat Grade с 3D. Система GPS, по данным Caterpillar, автоматизирует движения отвала бульдозера как при точном профилировании, так и при высокопроизводительных бульдозерных работах, сокращая ручное управление со стороны оператора на 80 %.
Телематика Cat Link, которой оснащается новый бульдозер, упрощает управление рабочими площадками. Она собирает данные об оборудовании, материалах и персонале, после чего предоставляет их бульдозеристу в удобных форматах. Эти данные можно просматривать онлайн через мобильные и веб-приложения.
По данным Caterpillar, оптимизация D7 для выполнения различных задач возможна благодаря широкому выбору отвалов и башмаков гусеничной ленты. Увеличенная площадь контакта гусеничной ленты с грунтом повышает устойчивость и производительность.
Кроме того, Cat D7 можно заказать со специальной защитой для выполнения сложных задач по закладке и захоронению отходов, а также для лесозаготовительных работ и расчистки территории. Помимо защиты машины от ударов и мусора, поступающего с воздухом, для заказа доступны защищенная кабина, ходовая часть для конкретных областей применения и специальный отвал.
Технические характеристики бульдозера Cat D7
| Двигатель | Cat C9.3B |
| Силовая передача | 4-ступенчатая полностью автоматическая коробка передач |
| Выбросы загрязняющих веществ | Соответствует требованиям стандарта ECE R96 Stage IIIA ЕС, эквивалентного стандартам Tier 3 Агентства по охране окружающей среды США и Stage IIIA ЕС |
| Эксплуатационная масса, кг | |
| Стандартный бульдозер с полусферическим отвалом с рыхлителем | 29 776 |
| Бульдозер для работы с отходами | 28 140 |
| Масса полусферического отвала с рыхлителем с тремя стойками | 2993 |
| Вместимость отвала, м3 | |
| Полусферический (SU) | 7,4 |
| Поворотный | 4,2 |
| Универсальный (U) | 8,6 |
| Универсальный для закладки отходов | 16,6 |

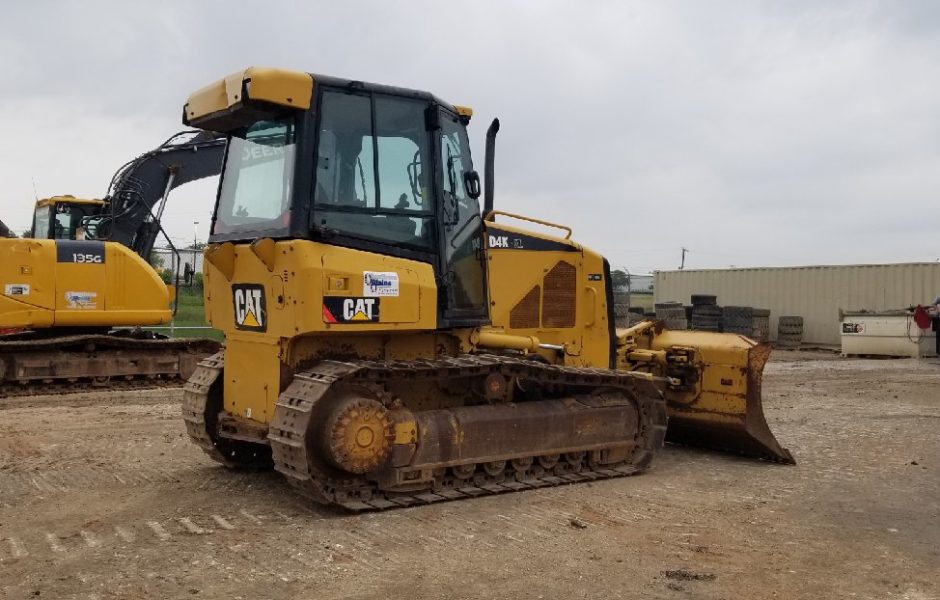

УСТРОЙСТВО Cat D4K
Cat D4K отличается надежностью и длительным сроком службы всех компонентов. Базовая версия шасси бульдозера оснащена гусеничным ремнем SALT. Направляющие ролики и колеса смазаны на весь срок службы. Гусеница оснащена 43 траками и гидравлическими натяжителями. По всей длине опорных катков установлены специальные кожухи, предотвращающие попадание посторонних предметов и обеспечивающие дополнительную защиту. Бульдозер имеет хорошее распределение веса, что повышает общую производительность машины. Сегменты ведущих колес легко обслуживать и заменять.
Характеристики ходовой части:
- Стандартная ширина гусеничных башмаков (XL/LGP) – 460/635 мм;
- Длина трака (XL/LGP) – 2248/2248 мм;
- Рабочий объем (XL/LGP) – 20682/28550 см3;
- Давление на грунт (XL/LGP) – 0,39/0,29 бар;
- Высота контакта с землей (XL/LGP) — 47/47 мм;
- Количество рулонов (с каждой стороны) — 7.
В качестве опции доступна ходовая часть SystemOne с 38 зубьями на сторону с минимальными затратами на техническое обслуживание. Для него характерно новое построение связей между звеньями и опорными точками. Это увеличивает срок службы устройства. Вибрации шасси SystemOne ниже, чем у стандартной версии.
Мульчер оснащен гидрообъемной коробкой передач с бесступенчатым переключением, в состав которой входят:
- 2-контурный гидростатический привод с замкнутым контуром;
- 2 аксиально-поршневых насоса;
- 2 гусеничных двигателя;
- 2 гидромотора привода гусениц; — полнопоточные масляные фильтры.
Скорость стриппера можно регулировать без прерывания тока в следующих пределах:
- вперед — 0-9 км/ч;
- задние — 0-10 км/ч.
Динамическое торможение осуществляется посредством гидростатического привода с использованием джойстикового управления, педали-замедлителя или тормоза.
Ключевым элементом гидросистемы является насос производительностью 73,5 л/мин. Максимальное давление в системе составляет 206 бар.
Технические характеристики кабины Cat D4K включают кондиционер, откидные окна кабины и раму безопасности ROPS/FOPS. Сиденье Cat C500 Comfort с регулируемыми подлокотниками, тканевой обивкой и пневматической подвеской входит в стандартную комплектацию. Органы управления расположены на подлокотниках. Приборная панель имеет цифровой дисплей, 12 датчиков и индикаторы температуры гидравлического масла, температуры охлаждающей жидкости и уровня топлива.
