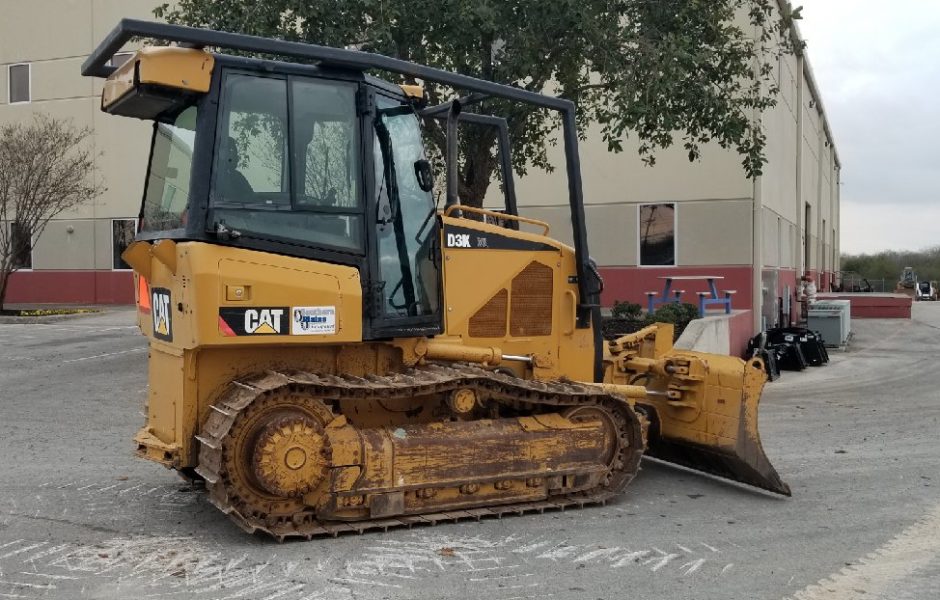

Бульдозер Cat D3K технические характеристики

УСТРОЙСТВО

Два варианта шасси доступны для серии CAT D3K. Стандартное шасси представляет собой солевую гусеничную систему (смазку и герметичный болт Caterpillar). Продвинутая система шасси доступна в качестве опции. Роллы шасси защищены вдоль всей длины от внешних факторов и истирания. Большой и широкий таллы обеспечивают оптимальное распределение веса и облегчает использование машины.

Параметры ходовой части:

количество валков – 6 (с каждой стороны);
количество дорожек (SALT/SystemOne) — 41/36 (каждая страница);
Колея колес (XL/LGP) – 406/635 мм;
Контактная длина гусеницы (XL/LGP) – 2095/2095 мм.

Рама опорного катка доступна в 2 версиях:

XL (расширенный);
LGP (пониженное давление на грунт). Машины с такой рамой отличаются более широкой колеей и лучшей проходимостью.

Регулировка скорости бульдозера Cat D3K бесступенчатая, что позволяет выбрать нужный режим движения в зависимости от условий эксплуатации. Гидростатическая трансмиссия имеет 2 гидравлических двигателя и 1 приводной двигатель. При выборе скорости поток энергии не прерывается. Поворот и управление осуществляется с помощью одного джойстика. Возможна максимальная скорость 9 км/ч спереди и 10 км/ч сзади.

Cat D3K выводит операторов на совершенно новый уровень комфорта, позволяя им работать все смены без усталости. Система кондиционирования воздуха входит в стандартную комплектацию всех моделей. Салон бульдозера просторный и предлагает много места для ног. Панорамное двойное остекление обеспечивает оптимальную обзорность и предотвращает замерзание в холодную погоду. Внутри есть антивибрационное сиденье с гидравлической подвеской. В качестве опции доступно сиденье с подогревом и пневмоподвеской. Благодаря специальным накладкам с высоким коэффициентом шумоподавления водителя не отвлекает шум от рабочей среды. Уровень шума в кабине составляет 77 дБ или менее, что является одним из лучших показателей в классе. Кабина имеет защиту ROPS/FOPS.

Дисплей предоставляет полную информацию о машине, а кнопки используются для установки параметров. Управлять машиной удобно с помощью джойстика на румпеле.

ДВИГАТЕЛЬ

Бульдозер оснащен кошкой C4.4 ACERT ECHERS его собственного производства с системой Common Rail. Уникальная технология ACERT, используемая в двигателе, включает в себя электронную систему управления, улучшенную подачу воздуха и точное дозирование впрыска топлива. Таким образом, наиболее полное сгорание прилагаемого топлива получается, снижает выбросы и повышение эффективности устройства. Компактные размеры двигателя способствуют оптимизации системы и повысить комфорт вождения.

Характеристики мотора Сat C4.4 ACERT:

Смещение — 4,4 литра;
Номинальная мощность — 55,2 (75) кВт (км);
Номинальная скорость — 1900 Обр;
Количество цилиндров — 4;
Отверстие — 105 мм.

Cat C4.4 ACERT Engine соответствует требованиям уровня 3 / этап IIIA в области выбросов выхлопных выбросов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Cat D3K

Габаритные размеры с учетом модификации (XL/LGP):

Длина без лезвия бульдозера — 3275/3275 мм;
Длина с бульдозером — 4266/4255 мм;
Ширина бульдозера со стандартными треками без лезвия — 1901/27360 мм;
Высота бульдозера — 2763/2763 мм;
Ширина между передним колесом — 1495/1725 мм
колесная база — 1495/1725 мм; — Осадка заднего колеса — 1495/1725 мм;
Оформление — 332/332 мм.

Рабочий вес бульдозера (XL / LGP) с лезвием, козырек и полный топливный бак — 7 713/8 163 кг.

3 типа передних фитингов доступны для серии CAT D3K:

XL;
Маклер;
LGP.

Параметры отвалов (XL/Intermediate/LGP):

Ширина — 2646/2921/3149 мм;
Ширина на максимальном угле отверения колеса — 2417/2669/2874 мм;
Высота — 910/860/860 мм;
Высота подъема — 730/743/730 мм;
глубина — 573/573/573 мм;
Макс. Склон — 368/448/438 мм;
Максимальный угол наклона — 25/25/25 градусов;
Угол режущего края — 52-58 / 52-58 градусов;
Емкость Shovel — 1.52 / 1.50 / 1,66 кв.

Parallelogram Pellet и Winch доступны в виде заднего доступа.

Параметры рыхлителя:

Количество зубов — 3;
Ширина — 1710 мм;
Высота — 165 мм;
Максимальный выход — 766 мм;
Макс. Глубина ломания — 337,5 мм;
Вес — 554 кг.

Параметры лебедки:

Привод — гидростатический;
Длина — 705 мм;
Вес — 610 кг;
Диаметр кабеля (рекомендуется / дополнительные) — 16/19 мм;
Емкость барабана (рекомендуется / дополнительно) — 113/78 м;
Максимальная линейная скорость (пустой / полный барабан) — 40/63 м / мин;
Максимальная тяговая сила (пустой / полный барабан) — 18144/11340 кг.

Прочие характеристики:

Кейтерированная контактная поверхность (XL / LGP) — 17011/26697 см кВт;
Наверное давление (XL / LGP) — 45,5 / 30,0 кПа.

Технические характеристики Caterpillar D8R

Эксплуатационная масса	37 875 кг
Вместимость отвала	4,7-11,7 куб.м
Мощность	252 кВт/338 л.с.
Модель двигателя	3408E
Внутренний диаметр цилиндров	137 мм
Ход поршня	165 мм
Рабочий объем	14,6 л
Топливный бак	625 л
Габаритная ширина (по цапфам)	3 050-3 370 мм
Высота машины (от края грунтозацепа до верха конструкции ROPS)	3 492 мм
Дорожный просвет	528 мм
Ширина башмака	560 мм
Количество башмаков на одну сторону	44
Ширина колеи	2 082 мм
