Внешний вид и технические характеристики карьерного самосвала БелАЗ-75710

БЕЛАЗ представляет самый большой в мире карьерный самосвал

25 сентября БЕЛАЗ отметил свое 65-летие. Клиенты, высокопоставленные лица, поставщики и специальные гости стали свидетелями презентации трех новых продуктов: 90-тонного (100) самосвала с электроприводом, 136-тонного (150) самосвала с дистанционным управлением и самого большого в мире карьерного самосвала грузоподъемностью 450 (500) тонн. 75710. Все три грузовика были доступны для личного осмотра и просмотра в эксплуатации на инженерно-испытательном полигоне БЕЛАЗ.

Модель 75710 разработана по просьбе давних клиентов БЕЛАЗ. Эти клиенты используют грузовики грузоподъемностью от 130 до 360 метрических тонн (мт).

• Отличные рабочие характеристики и надежность, обеспечиваемые высокопроизводительными двигателями ведущих производителей, системами электропривода переменного тока и эффективными системами подъема кузова.

Хорошая маневренность и превосходный комфорт при движении за счет оптимальной интеграции тележки и системы рулевого управления, а также применения инновационной пневмогидравлической подвески, разработанной на БЕЛАЗе.
Безопасность и комфорт оператора благодаря современной кабине, гидростатическому рулевому управлению и высокопроизводительному электродинамическому тормозу-замедлителю.
Долгий срок службы за счет применения передовых силовых установок, новейших технологических узлов и агрегатов и высокопрочных материалов рамы и кузова.

Благодаря сочетанию уникального дизайна и инженерных инноваций, специалисты по разработке продуктов БелАЗ смогли внедрить традиционные характеристики грузовиков БелАЗ в самосвал, способный перевозить 450 метрических тонн материала и работать на той же площади, что и его грузовики грузоподъемностью 320 и 360 тонн.

Уникальные конструктивные особенности:

• Грузоподъемность 450 т при использовании 8 шин
• Отличная маневренность за счет использования двух поворотных осей и разработанной на БЕЛАЗ кинематики рулевого управления. Радиус поворота модели 75710 составляет 19,8 метра. (Радиус поворота 360-тонного грузовика составляет 17,2 метра)
• Идеальная устойчивость без ущерба для комфорта благодаря использованию стоек стабилизатора поперечной устойчивости в системе подвески
• Способность работать с номинальной мощностью или близкой к ней в условиях высокого сопротивления качению благодаря стандартной полноприводной конфигурации.
• Превосходная производительность при разгрузке благодаря усиленному гидравлическому приводу подъема

Оптимизирована топливная экономичность за счет работы только одного из двух двигателей, когда грузовик не загружен.

Высокая производительность, надежность и безопасная работа обеспечиваются «умной» системой электропривода переменного тока с электронными дифференциалами и системой противоскольжения

Эксплуатационные характеристики 450-тонного грузовика впечатляют: Способность преодолевать затяжные продольные уклоны до 14 % и короткие подъемы до 18 %. Максимальная скорость грузовика 64 км/ч. Устойчивость к «заболачиванию» или уменьшению полезной нагрузки при очень влажных или неустойчивых почвенных условиях.

Повышение производительности на 25% : Благодаря своей инновационной конструкции и уникальным характеристикам БЕЛАЗ-75710, по оценкам, обеспечивает повышение производительности на 25% по сравнению с самыми грузоподъемными грузовиками, используемыми в настоящее время.

Ведутся переговоры с рядом клиентов, чтобы определить, где грузовик дебютирует в грязи. Полевые испытания готовы к началу. Продажа грузовых автомобилей начнется в течение 2014 года.

История создания модели и её ближайший по ТТХ аналог

Поскольку в карьерных разработках сложились определённые габаритные ограничения, связанные, в том числе, и с шириной технологических дорог, БелАЗу-75710 нужно, несмотря на свои исполинские размеры, им соответствовать, и по радиусу поворота/разворота быть сопоставимым с гораздо более компактными «собратьями».

Это потребовало от инженеров создания новой и весьма изощрённой схемы управления. Для такого гиганта, да ещё и с двухскатной передней ошиновкой, обыкновенный вариант, с передними поворачивающимися колёсами не подойдёт. Других вариантов только два: это шарнирно-сочленённая рама и поворотные мосты. Однако в первом случае узлу шарнирного сочленения нужно было бы испытывать ужасающие нагрузки, в связи с чем шарнир пришлось бы увеличить до невероятных размеров. Поэтому на вооружение взяли схему №2.

Конструкторы назвали механизм с поворотными мостами «экскаватором вверх ногами». Потому что в экскаваторе шасси неподвижно, а корпус вращается; а в гигантском БелАЗе неподвижным остаётся корпус, а поворачиваются расположенные под рамой мосты.

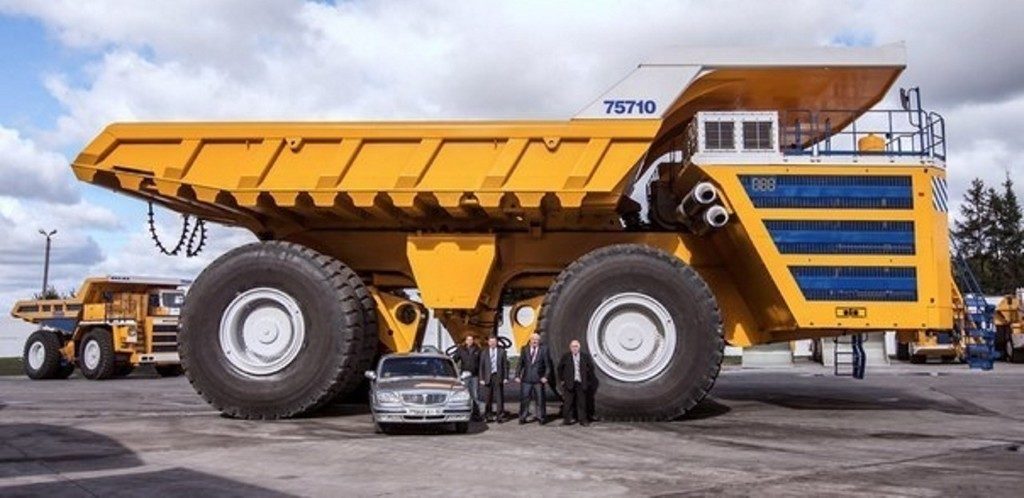

Наглядно: БелАЗ‑75710 и автомобиль «Волга».

Эта новая система, как и многое другое новое, является «хорошо забытым старым». Поскольку ещё в начале 70-х годов ХХ века специалисты Белорусского автозавода пытались разработать подобный грузовик – с двумя поворотными мостами на восьми шинах. На компонентах 42-тонного БелАЗа был построен специальный «экспериментально-передвижной стенд», на котором обкатывали и оттачивали данную схему управления.

В 1977-м году данное технологическое решение было, с переменным успехом, опробовано на более тяжёлой экспериментальной автомашине – БелАЗ‑7520. Этот самосвал грузоподъёмностью 110 тонн с поворотными мостами получился слишком высоким. Поэтому схема управления с поворотными мостами была отправлена «под сукно».

В 1990-м году тему возродили и разработали уже совершенно в новом качестве. Первым предшественником БелАЗ-75710 стал первый реально эксплуатируемый коммерческий сверхтяжёлый грузовик на восьми шинах – 280‑тонный БелАЗ‑75501. Он был рекордсменом по грузоподъёмности среди БелАЗов вплоть до 2005 года, когда был выпущен второй предшественник БелАЗ-75710 – 320-тонный БелАЗ‑75600, базирующийся на шести колёсах с размером шин 55/80R63.

Необходимо отметить, что возможности грузоподъёмности карьерных самосвалов напрямую зависели и зависят от возможностей шинной промышленности, и растут вместе с ней. Когда компания «Бриджстоун» смогла предложить ещё более усиленные шины размером 59/80R63, в 2010 году, БелАЗ‑75600 смог «принимать на борт» уже не 320, а 360 тонн.

И сверхгигант БелАЗ-75710 тоже «встал» на эти шины. Только одна такая покрышка весит пять с половиной тонн! Кстати, «Бриджстоун»ами были укомплектованы только первые самосвалы. В последующем выпуск этой современной продукции освоили и на «БелШине».

Наиболее близким аналогом БелАЗ‑75501 среди иностранных конкурентов можно назвать немецкий тяжёлый карьерный самосвал Либхерр Т282-В (Liebherr). Он выпускается с 2004 года и имеет грузоподъёмность 363 тонны.

История создания самосвала

Данный самосвал является единственным в своем роде по грузоподъемности во всем мире. Группа инженеров Белорусского автомобильного завода смогла существенно превзойти своих немецких и американских коллег, который также производят сверхтяжелую технику, выпустив огромный БелАЗ-75710. Такой самосвал БелАЗ может перевозить груз весом в 450 тонн.

История самой компании началась еще в середине ХХ века. До 1951-го тяжелые грузовики в полном смысле этого слова в Советском Союзе не производились. Конечно, ЯАЗы или КРАЗы считались тяжелыми, однако производственные требования были выше. Страна требовала специализированный тяжелый карьерный самосвал.

Такие цели были поставлены на государственном уровне. В результате появился «дедушка» нынешних БелАЗов – МАЗ-525. Его разработали в Ярославле и передали для выпуска минским специалистам. До 1958-го Минским автомобильным заводом производились новые тяжелые грузовики, насыщая ими сырьевую промышленность Советского Союза.

В городе Жодино (Минская область) с 1947-го функционировало другое предприятие, которое специализировалось на следующей продукции: кусторезы, прицепные дорожные катки, снегоочистители и так далее. Однако с 1958-го выпускать советские грузовые гиганты решили именно в Жодино. Отсюда и стартовала история знаменитого желтого тяжеловеса.

Уже в 1961-м с помощью инженеров института НАМИ был выпущен первый образец, который положил начало истории традиционного образа тяжелого желтого самосвала – 27-тонного БелАЗ-540. С этого времени производство предприятия стремительно росло. Добывающая промышленность нуждалась в новейших и более мощных карьерных монстрах.

Позже белорусы выпустили 40-тонник БелАЗ-548А в 1967-м, а также одноосный тягач БелАЗ-531. Спустя 9 лет появился 75-тонный БелАЗ-549. Уже в 1977-м завод выпустил 110-тонный карьерный самосвал БелАЗ. Через 2 года специалисты завода выпустили БелАЗ-7521, который является рекордсменом. Он мог перевозить 180 тонн. Одновременно белорусы разрабатывали и осваивали выпуск аэродромных тягачей (100 и 200 тонн). Более того, они внедрили электронную трансмиссию. Также нашлось место для газотурбинных двигателей.

Уже к 1991 Белорусский автомобильный завод стал самым крупным в мире предприятием, который занимается выпуском тяжелой карьерной техники. На БелАЗе трудилось более 12 000 работников. Ежегодно завод выпускал более 6 000 автомобилей, что составляло половину от мирового производства карьерной техники. С 1990-го года предприятие представило БелАЗ-7550, который перевозил 280 тонн. Это была технически сложная модель.

Именно в СССР компания произвела более 130 000 экземпляров специальной грузовой техники. Позже была выпущена младшая модель БелАЗ-7540 (в 1992-м), которая являлась самой маленькой моделью среди карьерных самосвалов. Его грузоподъемность не превышала 30 тонн. БелАЗ-7555 является карьерным 55-тонным самосвалом, который адаптирован для эксплуатации в широком диапазоне природно-климатических условий при температурном режиме от -50 до +50 градусов.

Появилась данная модель с двигателями ЯМЗ. Но уже с 1994-го специалисты построили модификацию БелАЗ-7555В, оснащенную двигателем Cummins. С 1996-го года белорусы занялись производством карьерного самосвала с колесной формулой 4х2, который был предназначен для транспортировки грузов большой массы. Это был БелАЗ-75131. Позже белорусам удалось выпустить самый большой в мире самосвал БелАЗ-75710, грузоподъемность которого составляла 450 тонн. Но как он появился и как работает? Давайте будем разбираться вместе.

Трансмиссия

Трансмиссия в самосвале БелАЗ-75710 используется электромеханическая. Она состоит из следующих компонентов:

• два тяговых электродвигателя;
• генератор переменного тока;
• система управления;
• кабели системы управления, а также соединительные питающие.

Трансмиссия данного типа, установленная в БелАЗе, используется в нем по следующим причинам:

• величина тягового усилия крутящего момента изменяется автоматически, в зависимости от режима работы;
• жесткая кинематическая связь между агрегатами трансмиссии полностью отсутствует, что снижает нагрузку на рабочие механизмы и позволяет создавать самые разные компоновочные схемы.

Трансмиссия данного типа имеет очень внушительные габариты, но это компенсируется ее достоинствами.

В рассматриваемом карьерном грузовике используются электроприводы, работающие на переменном токе от именитого производителя – компании Siemens (модель ММТ500).

Как правило, цены на аккумуляторные садовые опрыскиватели выше, чем на бензиновые, но преимуществ использования первого варианта гораздо больше. В этой статье вы найдете описание вилочного погрузчика Комацу, а также узнаете его цену.

Для вас подготовлена https://spez-tech.com/tehnika/selhoz/pochvoobrabatyivayushhaya/kak-izgotovit-kultivator-svoimi-rukami.html информация о том, как изготовить культиватор из триммера своими руками.

Также используется электродвигатель 1TB3026-0GB03. Мощность его составляет 1 200 кВт.

Область использования самого большого самосвала

Современный самосвал белАЗ 75710 купить, который можно лишь у официального Белорусского дилера, компании «БелАЗ», используется на больших песчаных карьерах. Рентабельность использования одного такого самосвала гораздо выше, чем применение двух 275-ти тонных машин. Техника не предназначена для движения по дорогам общественного назначения, так как из-за своего огромного веса, стандартное дорожное покрытие попросту разрушиться после первой же поездки. Перевозку Белазов к карьерной зоне осуществляют с помощью нескольких тягачей, на специальной погрузочной платформе.

Технические качества

Автомобиль БелАЗ 75710 технические характеристики, которого являются самыми внушительными в мире, оборудован мощными гидроцилиндрами для поднятия кузова, насосами для подачи масла в гидроцилиндры, большими колесами, объемными топливными баками, мощным двигателем, освещением и громоздкими редукторами. У самосвала БелАЗ 75710 расход топлива на 100 км равен 1750 кг.

Технические характеристики:

1. двигатель — MTU DD 16V4000 дизель с электродвигателями – 2 штуки – суммарной мощностью 4664 л. с.;
2. тяговая установка – мотор колесо мощностью 1200 кВт, два электрогенератора Siemens MMT500 мощностью 1700 кВт каждый;
3. тип подвески – гидропневматическая с амортизаторами, диаметром 170 мм;
4. объем топливного бака – 2 800 литров, всего 2 штуки, суммарный объем 5 600 л;
5. максимальная скорость передвижения – 65 км/час;
6. удельный расход топлива при полной загрузке – от 300 л/час;
7. общая масса – 360 000 кг;
8. габаритные размеры – 20600х9750х8170 мм;
9. грузоподъемность – 450 000 кг;

Рулевое управление приводится в действие с помощью электромоторов и гидроцилиндров, при этом установлено несколько гидроусилителей, вследствие чего при повороте рулевого колеса водитель вовсе не испытывает напряжений. Одна пара гидроцилиндров отталкивает колеса в нужную сторону, а другая наоборот – стягивает.

Производительность БелАЗа 75710

Техника может шокировать своей огромной производительностью и эффективностью в работе. Самосвал может спокойно перевозить грузы весом в 450 тонн. Максимальный вес, который нагружался на данную машину, равен около 503 тонны. Стоит отметить, что содержание одной такой машины обходиться гораздо дешевле, чем двух, но более меньших по своему размеру и характеристикам.

Системы безопасности

Когда общий вес превышает 800 тонн, а размеры сравнимы с небольшим домом, на первый план выходит вопрос безопасности. В первую очередь необходимо обеспечить целостность и безопасность тех, кто находится буквально под колесами профессионального монстра. Окружающий его периметр контролируется системой панорамных камер. На экстренный случай предусмотрен очень необычный датчик. Он оповестит водителя о присутствии человека рядом с автомобилем.

Опрокидывание: в этом случае вернуть оборудование весом в сотни тонн на колеса будет непростой задачей; стабилизатор поперечной устойчивости препятствует этому. Он был использован впервые в автомобиле такого типа. Наконец, предусмотрены гидроаккумуляторы рулевого управления на случай длительного выхода из строя гидравлики рулевого управления. БЕЛАЗ не станет неуправляемой глыбой, но сможет маневрировать и не устроить аварию со своими товарищами.

БелАЗ‑75710 — самый большой грузовик планеты и флагман мировой карьерной флотилии, уже занесен в Книгу рекордов Гиннесса. Представили великана год назад, затем его испытывали, а в августе нынешнего года он стал возить уголь в Кузбассе — в гигантском карьере «Черниговец».

БелАЗ-75710: на арену выходят силачи БелАЗ-75710: на арену выходят силачи

Два сердца: самый большой самосвал БелАЗ

БелАЗ- самый большой мировой производитель самосвалов, технические характеристики которых вызывают удивление и интерес у наших специалистов уже много дней. Самый большой самосвал БелАЗ — это модель 75710 с невероятной грузоподъемностью в 500 тонн. Вот несколько интересных фактов о БелАЗ- самосвале и его характеристиках.

1. Самый большой самосвал БелАЗ- модель 75710 имеет два мощных двигателя, которые работают параллельно, что делает его особенным и одновременно «двухсердечным».
2. Грузоподъемность в 500 тонн позволяет этому БелАЗ- самосвалу устанавливать рекорды и выполнять самые сложные задачи в области грузоперевозок.
3. Кузов самосвала имеет вместительность, позволяющую перевозить большие объемы грузов и закладывать экономическую эффективность операций.
4. Одной из инноваций модели 75710 является гидромеханическая трансмиссия, обеспечивающая плавную и комфортную езду даже по неровным дорогам и склонам.

Самый большой самосвал БелАЗ — это не просто большая машина. Он стал символом инженерного и технического прогресса, демонстрируя новые возможности и достижения в области грузоперевозок и масштабного строительства

модель 75710 привлекает внимание своей уникальностью и незаконченностью технического ремонта, а также мощностью и надежностью. Поэтому это самый большой самосвал, который еще долго будет оставаться рекордсменом в своей области

Гидравлика БелАЗ‑75710

На самосвале БелАЗ‑75710 реализована объединённая гидравлическая система, с использованием общего бака гидравлической жидкости – на тормоза, цилиндры опрокидывания и цилиндры поворота. В действие систему приводит специализированная мощная насосная станция «Рексрот», производства компании «Бош» («Bosch Rexroth»).

В рулевой гидравлике используются четыре гидравлических цилиндра, по два – на каждый мост. Вначале полный поворот производится передним мостом, и только затем приводится в движение мост задний. Когда оба моста «складываются», то радиус поворота получается всего лишь 19,8 м (по следу наружного колеса). Если учесть, что общая длина машины составляет более 20 м, то результат получается просто фантастический!

Когда поднимается самосвальную платформу, то рулевое управление при этом выключается, дабы весь полный объём гидромасла был задействован на подъём. При разработке модели было признано нецелесообразным возить громадный объём масла, чтоб можно было обеспечить одновременно и опрокидывание, и маневрирование машины.

С рамой грузовую платформу соединяют специальные страховочные тросы. Они призваны удерживать многотонный кузов от резкого опускания, в случае отказа гидравлической системы.

Практическое применение и рабочие моменты

Главной причиной появления этого сверхтяжёлого самосвала стала не гигантомания его создателей и не их стремление к рекордам, а обыкновенный экономический расчёт. Потому как, в конечном итоге, один такой 450-тонник даёт ощутимую экономию в эксплуатации, по сравнению с двумя-тремя карьерными самосвалами меньшей грузоподъёмности. Несмотря на свою практически «ручную» сборку и дорогостоящее техобслуживание. БелАЗ-75710 обеспечивает не только рекордную грузоподъёмность, но и самую низкую себестоимость перевозки одной тонны породы в мире.

Каким бы ни был коммерческий автомобиль: малым, большим или сверхбольшим, самыми важными вопросами для его потенциальных покупателей были и остаются сроки эксплуатации данной техники и расход топлива, который она демонстрирует. Рабочий ресурс карьерных самосвалов невелик: в среднем они работают в полном режиме примерно 5-6 лет. И сверхмощный 450-тонник БелАЗ-75710 не является исключением из этого правила.

Но: рабочая смена БелАЗа в карьере продолжается 23 часа в сутки! (Один час, в среднем, тратится на дозаправку и смену водителя). Пробег за указанный 5/6-летний срок эксплуатации накапливается более чем в 500 тысяч километров. После списания выработавшие свой ресурс БелАЗы используются для ремонта тех самосвалов, что находятся «в строю», что также способствует снижению их себестоимости.

Что касается расхода горючего, то он составляет, по максимуму, около 470 литров дизтоплива в час (для полностью гружёного автомобиля БелАЗ-75710). Для самосвала, едущего «порожняком», данный показатель в несколько раз меньше. Расход огромный. Но всё же гораздо более выгодный, по сравнению с одновременным использованием 2-3 грузовиков меньшей грузоподъёмности.

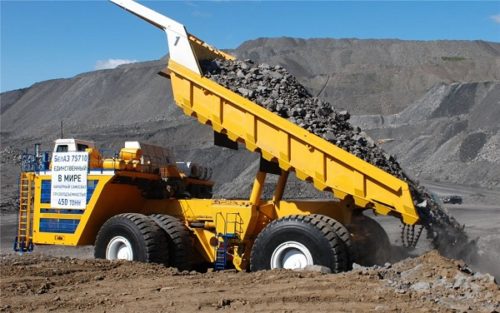

БелАЗ‑75710 на испытательном полигоне.

Дизельных двигателей у БелАЗ-75710 два; каждый из них работает в паре со своим генератором; все системы, отвечающие за обеспечение работы моторов, у каждого из них независимые. В связи с этим некоторые утверждают, что без нагрузки БелАЗ-75710 движется, задействуя только один мотор, для экономии горючего, а оба мотора вместе включаются в работу только при перевозке груза.

На самом деле это не так. Конечно, такая схема работы двигателей гиганта теоретически возможна, но практически она ещё не реализована. Пока. Потому что такие планы у конструкторского бюро Белорусского автозавода есть. Ведь это действительно поможет сэкономить большое количество дизтоплива, ещё более повысив экономическую отдачу от эксплуатации сверхтяжёлого самосвала.

Планы эти уже близки к осуществлению, и скоро порожний БелАЗ-75710 будет передвигаться на одном дизеле, а у загруженного будет подключаться второй. Причём для равномерности износа левый и правый двигатели на холостом пробеге будут включаться поочередно. Пока же экономию топлива обеспечивает другое новое инженерное решение – применение одновременно двух дифференциалов – меж-осевого и меж-бортового.

Все условия для продажи, дальнейшей модернизации и развития у модели БелАЗ-75710 есть. Циклично повторяющиеся кризисы в мировой экономике способствовали появлению у производственников настойчивого стремления снижать расходы на добычу и транспортировку полезных ископаемых. Гигантский самосвал из Белоруссии как раз подходит для удовлетворения этих стремлений, когда речь идёт о промышленных разработках угля и руды в открытых карьерах. Поэтому современным экономическим реалиям БелАЗ-75710 соответствует.

Кузов и рама

Рама и различные элементы кузова рассматриваемого самосвала являются настоящим достижением завода, выпустившего модель БелАЗ-75710. Все детали изготовлены из высокопрочной легированной стали.

Это позволяет не переживать, что металл может сгнить. Элементы конструкции соответствуют стандартам ISO 3449, поэтому эксплуатировать эту технику можно без опасений.

Сам кузов, в котором перевозятся материалы, представляет собой сварную конструкцию, оснащенную системой безопасности FROPS и имеет следующие эксплуатационные характеристики:

• давление в гидросистеме — 26 МПа;
• время подъема кузова с полной нагрузкой — 26 с;
• время спуска — 20 с.

Эти параметры позволяют достаточно быстро осуществлять не только транспортировку, но и разгрузку. Операция может быть завершена менее чем за 30 секунд.

Также на кузове имеется специальный защитный козырек, что делает эксплуатацию грузовика безопасной. Это предотвращает возможные несчастные случаи.

Корпус оснащен механическим запорным устройством, позволяющим фиксировать его в одном положении неограниченное время. Вся платформа поднимается с помощью специализированных телескопических цилиндров.

В своей конструкции они имеют две ступени (есть ступени двойного действия).

Кабина оснащена специальными ребрами жесткости, которые изготовлены из высокопрочной стали. Они позволяют выдерживать довольно внушительную нагрузку. Имеется система безопасности ROPS:

• активируется гироскопом, следящим за креном самосвала;
• при превышении допустимых значений на водителя и пассажира накидывают специальный надувной тент;
• срабатывают специальные преднатяжители ремней безопасности.

Даже если машина перевернется, водитель и пассажир будут в безопасности.

Сиденье оператора очень легко регулируется, достаточно потянуть рычаг под сиденьем одной рукой.

Эксплуатационные характеристики кабины соответствуют всем требованиям, установленным для данного типа техники:

• общий уровень вибрации в кузове самосвала не более 115 дБ(А);
• уровень вибраций и шума в салоне не превышает 80 дБ(А);
• местный уровень вибрации составляет 126 дБ(А).

Двигатели и электромеханическая трансмиссия

В моторный отсек БелАЗ‑75710 не заглядывают, а попросту заходят. Полная иллюзия, что ты – персонаж популярного мультипликационного сериала «Фиксики». Естественно, никакой «борьбы за сантиметры свободного пространства», характерной для обычного автомобилестроения, здесь не было. Моторы самого большого из БелАЗов – это два монументальных дизеля «MTU Детройт Дизель 16V4000», расположенные поперечно.

Мощность каждого из них составляет 2332 лошадиные силы, или 1715 кВт. В сумме – 4664 л.с. Рабочий объём каждого из моторов – 65 литров. Но мощные двигатели MTU здесь требуются не для того, чтобы крутить вал коробки передач, как в обычных дизельных автомобилях. А для бесперебойного вырабатывания электроэнергии.
Коробки передач на БелАЗ‑75710 нет совсем, а двигают гигантский грузовик тяговые электромоторы.

В моторном отсеке БелАЗ‑75710.

Поэтому дизели служат для обеспечения работы двух генераторов, которые вырабатывают ток для тяговых электродвигателей, а также гидравлических систем автомобиля. Как и в более компактных БелАЗах, в этом флагманском самосвале применён принцип прогрева днища грузовой платформы выхлопными газами.

Тяговых электрических двигателей марки 1TB3026-0G-03 на БелАЗ‑75710 четыре, и располагаются они внутри ступиц колёс. По-другому они называются «электромотор-колёсами». Поскольку каждый электромотор имеет мощность 1200 кВт, или 1630 л.с., то их суммарная мощность составляет 6520 лошадиных сил! Два генератора в связке с четырьмя электродвигателями именуются тяговой установкой.

Пока БелАЗ‑75710 комплектуются тяговыми установками фирмы «Сименс», марки «Siemens MMT500». Но в будущем предполагается освоить производство аналогичных электрических силовых установок на ООО «Силовые машины», Санкт-Петербург, которое поставляет на БелАЗ такую же продукцию для самосвалов меньшей грузоподъёмности (от 90 до 220-ти тонн).

В комплексе данная система называется электромеханической трансмиссией. Кроме перечисленных узлов и агрегатов, к ней относятся также силовой шкаф управления и тормозная установка УВТР.

Ходовая часть и рулевое управление самосвала БелАЗ‑75710

Ходовая часть гиганта именуется «зависимой пневмогидравлической со встроенным гидравлическим амортизатором». Даже имеющий самые скудные познания в технике, но внимательный человек заметит, что оба моста БелАЗ‑75710 – и передний, и задний, – совершенно одинаковые. Каким же способом тогда этот огромный грузовик поворачивает? Ведь здесь нет ни шкворней, ни шаровых опор.

Дело в том, что управляемые на самом большом БелАЗе оба моста, и передний, и задний. Функцию рулевых тяг тут выполняют два цилиндра, а остальные узлы рулевого управления здесь мало отличаются от традиционной схемы, – гидрообъёмное управление с обыкновенной рулевой колонкой и «баранкой» в кабине.

Несмотря на свои монументальные габариты, неповоротливым этот БелАЗовский сверх-грузовик никак не назовёшь: радиус разворота составляет всего 45 метров. А радиус поворота – более чем вдвое меньший. В связи с этим, по соотношению радиуса поворота и длины БелАЗ‑75710 должно признать не просто маневренным, а даже сверхманевренным транспортным средством (подробнее об этом – в следующем разделе обзора).

Тем не менее, для последующих экземпляров данной модели специалисты Белорусского автозавода готовят и оттачивают ещё более изощрённую схему управления, которая могла бы обеспечивать одновременный поворот сразу двух мостов. Это ещё более усилит маневренность БелАЗ‑75710 и придаст огромному самосвалу одновременно и эффектный, и эффективный «крабовый ход».
