Волгоградский вездеход-переломка Охотник М для любителей приключений

Самый дешевый вездеход.

Недавно я приводил описание вездехода трицикла «Бархан», и думал, что его цена в 250 тысяч рублей это минимум для вездеходной техники. Но оказалось, что есть вездеходы значительно дешевле! Вот он вологодский снегоболотоход-амфибия под названием ЗИС-5

Конечно, завод имени Сталина никакого отношения к этому вездеходу не имеет. Просто его создатели исходили из того, что он такой же неприхотливый как и легендарный трехтонник времен Великой Отечественной Войны.

А стоимость вездехода, на начало 2021 года составила всего 130тыс. рублей.

Как же удалось достичь такой минимальной цены для четырехколесного вездехода, со всеми ведущими мостами? Давайте разберем его «по косточкам » и всё станет ясно.

Конструкция представляет из себя классическую «переломку», как их еще называют «каракат».

Рама сварная, из квадратного профиля, состоит из двух частей, которые между собой связаны шарнирным механизмом сделанным из УАЗовского поворотного кулака.

Двигатель, уже проверенный временем, простой и понятный, одноцилиндровый Lifan190FD мощностью в 15 л.с. с электростартером и катушкой освещения.

В минимальной комплектации вездехода двигатель заводится вручную, но можно установить АКБ и пользоваться электростартером.

Колеса — классические «ободрыши». Делаются из вышедшей из эксплуатации резины от тяжелой техники. Вес шины получается около 20 кг (от первоначальных 80) Эксплуатируются вместе с камерой.

Колесные диски собственного изготовления. Внутри диска есть специальный уголок, предотвращающий «проворачивание» шины на диске.

Коробка перемены передач взята от классических моделей ВАЗ

Привод от мотора на КПП осуществляется ременной передачей.

Вместо обычного сцепления применена схема ослабляющая натяжение приводного ремня.

При помощи цепной передачи (от мотоцикла ИЖ) крутящий момент передается на ведущие мосты. Цепь очень быстро растягивается, поэтому крепление КПП сделано таким образом, чтобы коробку можно было двигать, и тем самым натягивать цепь.

Мосты от классических моделей ВАЗ

Тормоза гидравлические, но только на передние колеса. Рулевое управление реализовано при помощи рулевой рейки от ВАЗ-2108

За счет объема колес вездеход может плавать.

Задняя часть вездехода представляет собой весьма внушительных размеров кузов. В нём, при желании, могут разместиться 4 человека или какой-то груз. Грузоподъемность ЗИС-5 заявлена в 500 кг.

А теперь самое интересное — как же удалось сделать вездеход таким дешевым? Все из-за того, что большинство запчастей используются уже по второму разу (б/у-шные). Колеса, мосты, КПП, рулевое управление, карданные валы все это восстановленное, практически взятое из металлолома.

Но при всём при этом, производитель дает на свой вездеход гарантию в один год

Немаловажным в ценообразовании явилось и то, что производство удалось поставить на поток: в месяц получается производить (и продавать) до 200 таких «везделазов».

Технические характеристики вездехода ЗИС-5

:Двигатель Lifan190FDКПП 4-х ступенчатая от а/м ВАЗМосты от а/м ВАЗГабариты: длина 3200 мм, ширина 1870 мм, высота 1450 ммКлиренс 450 ммКолея 1650 ммМасса 470 кгГрузоподъемность (включая водителя) 500 кг Макс. допустимаяскорость не более 25 км/ч Макс. скорость по воде 5 км/ч

Судя по объемам продаж, спрос на такую продукцию есть. Оно и понятно: для того чтобы съездить из деревни за грибами, за ягодами или на охоту/рыбалку его вполне достаточно, а денег на покупку вездеходов за огромные миллионы у населения попросту нет.

Преимущества и недостатки самоделки

Основные преимущества техники с переломной рамой:

• низкая стоимость по сравнению с серийными колесными квадроциклами;
• положительная плавучесть техники за счет камер и покрышек;
• сниженный расход горючего;
• простая конструкция двигателя и агрегатов трансмиссии.

Недостатки самодельных или мелкосерийных вездеходов:

• низкая надежность самодельных узлов, изготовленных из подручных материалов без расчета запаса прочности;
• недостаточная маневренность и жесткая ходовая часть, в которой отсутствуют демпфирующие узлы;
• сложное хранение техники из-за увеличенных габаритов вездехода;
• разрушение материала шин под воздействием ультрафиолетового излучения.

Что лучше: квадроцикл или каракат

При выборе караката или квадроцикла необходимо учитывать положительные и отрицательные стороны техники:

1. Каракат оборудуется пневматическими шинами с увеличенными габаритами, снижающими давление на грунт и обеспечивающими плавучесть. Покрышки не разрушают верхний слой почвы, на квадроциклах используются шины с грубым рисунком протектора, который срывает дерн.
2. Квадроцикл рассчитан на перевозку водителя и пассажира, каракаты оборудуются отдельными отсеками для размещения 4-6 человек и дополнительного багажа.
3. На некоторых каракатах используются двигатели жидкостного охлаждения, позволяющие организовать контур обогрева кабины водителя и пассажира. На квадроциклах предусматривается электрический обогрев рукояток и подушки сидения (опция).
4. Максимальная скорость квадроцикла достигает 100 км/ч, каракаты из-за конструктивных особенностей разгоняются до 50-60 км/ч.

Потенциальному покупателю необходимо знать, нужны ли права на управление каракатом.

Если на технику имеется паспорт, то в документе указывается категория транспортного средства, водитель должен иметь права категории В или С (в зависимости от массы машины).

Большинство производителей не оформляет документацию на самоделки, поэтому зарегистрировать каракат без экспертизы невозможно. Для езды на квадроцикле требуется удостоверение тракториста-машиниста, регистрация осуществляется на основе официального паспорта.

Устройство караката

Легкий трехколесный каракат построен на базе пространственной сварной рамы, оборудованной передней одноколесной вилкой с амортизаторами перьевого типа ипарой колес, симметрично установленных сзади на полуосях. Крутящий момент от коробки передается роликовой цепью, существуют модели с подключаемым приводом на переднюю шину.

Усовершенствованные каракаты оборудуются секционной рамой с поворотным кулаком, предусматривается рессорная или пружинная подвеска с дополнительными амортизаторами и ограничителями хода.

Муфта отличается повышенными требованиями к качеству изготовления и сборки, используется на каракатах с увеличенной массой и грузоподъемностью.

Двигатель и ходовая часть

Простейшая техника оснащается моторами от бензопилы Дружба или аналогов, но лучше применять двигатели от сельскохозяйственных установок или легковых автомобилей. Мощность подбирается в зависимости от веса вездехода, встречаются машины с агрегатами жидкостного охлаждения. Крутящий момент передается ременным или сухим сцеплением с педальным приводом, коробка скоростей распределяет поток мощности между мостами. Дифференциалы в главных парах заблокированы, что позволяет повысить проходимость, но ухудшает управляемость на твердом покрытии.

Вариаторы

Вместо ступенчатой коробки скоростей, позаимствованной у автомобилей АЗЛК или ВАЗ, может использоваться вариатор. В состав трансмиссии входит механизм реверса с включением отдельным рычагом. Бесступенчатые агрегаты обеспечивают плавное изменение скорости, но не подходят для эксплуатации в условиях тяжелого бездорожья.

Колеса или гусеницы

Встречаются 2 типа ходовой части:

1. На пневматических шинах, изготовленных из покрышек грузовиков путем удаления части корда и срезания протектора. Полученные детали отличаются повышенной эластичностью и снижают уровень вибраций. На части машин используются покрышки, изготовленные по специальному заказу (например, на технике тюменского завода Tundra).
2. На гусеницах, изготовленных из резиновых конвейерных полотен. Опорные катки оснащены стандартными шинами от легковых автомобилей (например, ВАЗ Приора), ведущее колесо оборудовано зубьями, которые входят в зацепление с металлическими накладками на ленте.

Корпус транспорта

Корпус изготавливается из водостойкой фанеры, листы крепятся на металлическом каркасе с помощью винтов и заклепок.

Для постройки амфибий применяются формованные корпуса из полиэтилена или сваренные из стального листа, места выводов органов управления защищаются резиновыми уплотнителями.

Прочие элементы

Рулевое управление оснащается гидравлическими цилиндрами или рейкой, установленной поперек рамы. Шарнир позволяет отклонять секции полурамы влево и вправо, встречаются машины с управляемыми передними колесами. Для водителя предусматривается кресло с регулировками, пассажиры сидят на жестких лавках в багажном отделении. Возможна установка защитного тента или жесткого кузова с отопителем и принудительной вентиляцией через сдвижные окна или распашной люк в крыше.

Что внутри: интерьер внедорожника

В салоне модели Z310-91 свободно разместятся до 12 человек

И что важно — сиденья легко трансформируются в довольно комфортные для аутлендеров спальные места

Интересно, что водительское кресло расположено почти по центру кабины. Если захочется большего комфорта, можно заказать подогрев сиденья, как дополнительную опцию. А вот штурман находится в менее удобных условиях, ему предлагается сопровождать “капитана корабля”, сидя на приставной табуретке.

Кабина по дизайну — почти точная копия “Петровича”. С правой стороны — управление освещением, обогревом, вентиляцией. На арке колеса находится мощный инвертор, чтобы в дороге подключить какие-нибудь бытовые приборы. Приборный блок знаком почти всем, поскольку очень напоминает “десяточный”, вот только счётчик моточасов показывает водителю, что он вообще-то находится в спецтехнике. Ведь в паспорте снегоболотохода “Кречет” указано, что он трактор.

В целом радует факт, что “Петрович” не канул в Лету, а переродился, если можно так сказать о машине, в новый вездеход “Кречет”. Жаль, ценник базовой комплектации вырос почти в два раза, а про стоимость авто с дополнительными опциями и говорить не приходится.

Понятно, что такие авто не для всех. В них нельзя без сопровождения и горы разрешительных документов прокатиться по городу, удивляя зевак. У этих вездеходов нет защиты от пуль и мин, что небезопасно для перевозки личного состава, да и эргономика салона на уровне УАЗ-469 — настоящий хардкор. Зато эти авто конструктивно более продуманны, если сравнивать с аналогами, и отличаются надёжностью.

Что думаете, уважаемые автовладельцы, по поводу этого варианта российской снегоболотоходной амфибии?

https://youtube.com/watch?v=Q3dLbEnoy6A

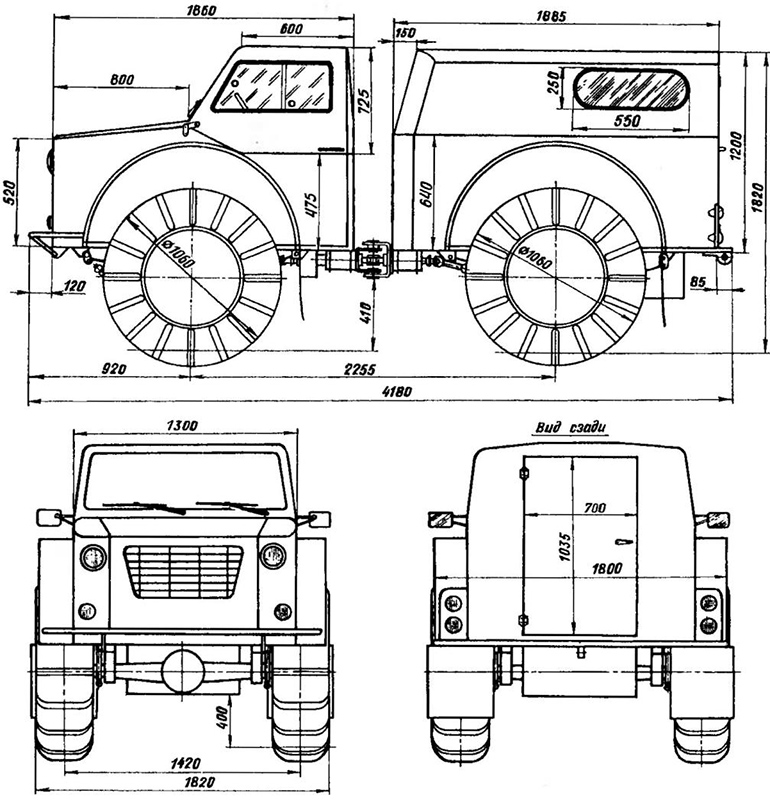

Каракат переломка своими руками чертежи и схемы

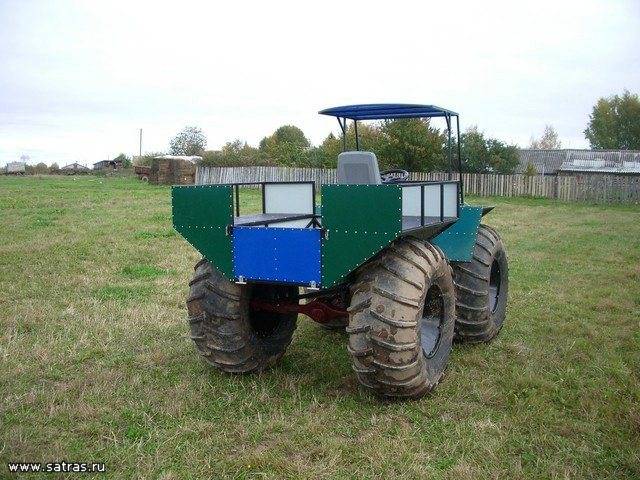

Вездеход «Бобик» сделан по конструкции «переломка» то-есть состоит из двух независимых полурам, которые могут независимо поворачиваться как в горизонтальной плоскости, так и в вертикальной. Такая конструкция практически исключает вывешивание колес на неровной поверхности и почти всегда все четыре колеса имеют контакт с грунтом. Это повышает проходимость вездехода, поворот осуществляется за счет поворота полурам, то-есть сами колеса не поворачиваются, поворачивает за счет перекоса полурам. Грузоподъёмность на суше около 300кг, на воде 200 кг. Снаряжённая масса вездехода — 780 кг, максимальная скорость — 25 км/ч.

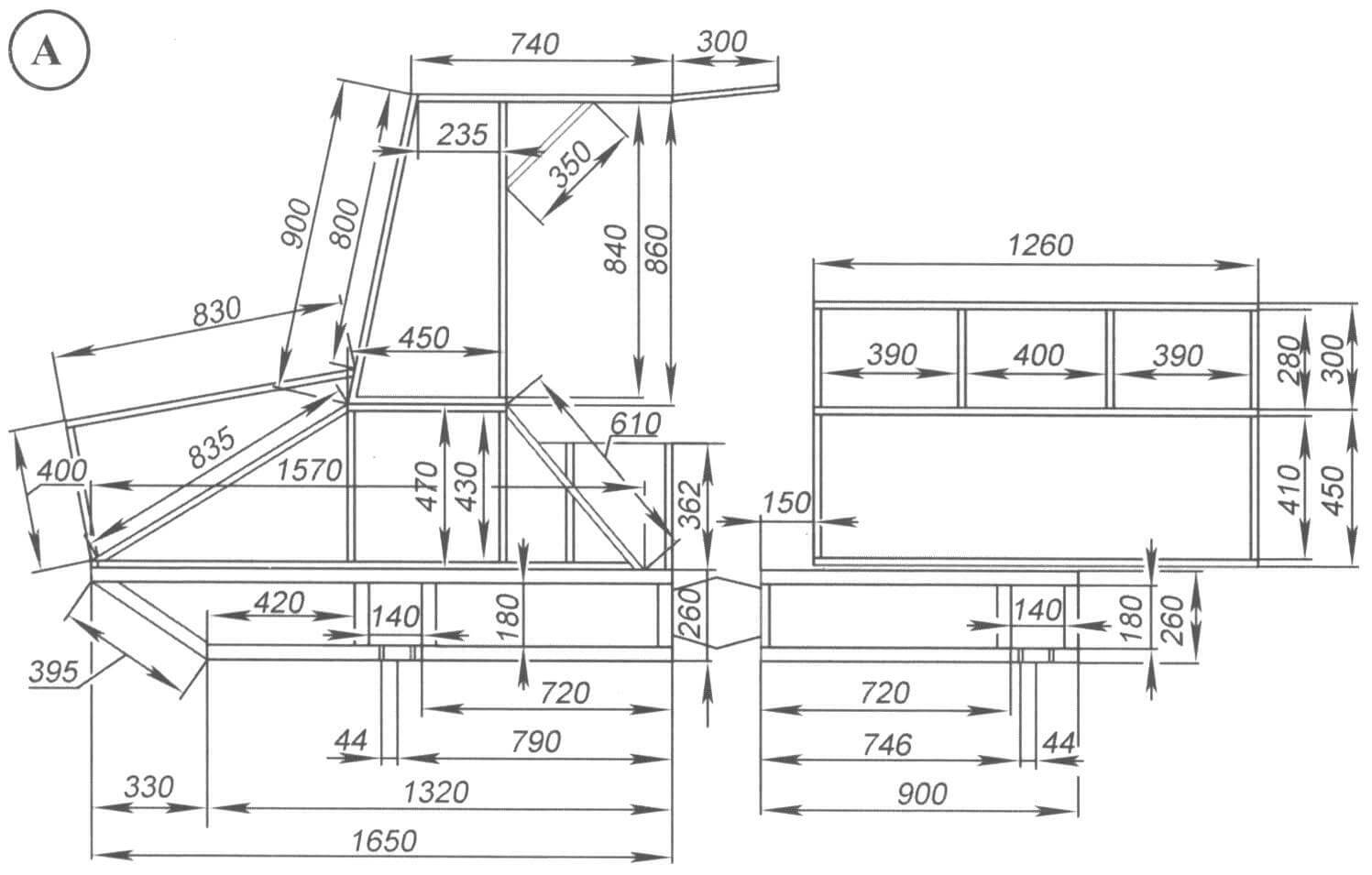

Рама изготовлена из профильной трубы, размер передней полурамы длина 165см, ширина 80см, высота 26см. Спереди расположен мотор, который занимает 75см. Для рамы использовались профили размерами 40*40*2мм 40*20*1,5мм 40*25*2мм. Задняя полурама трапециевидной формы. Высота 20см, ширина основания 81см, боковые грани длиной по 90см, высота полурамы 26см.

Внешняя обшивка из крашеного гладкого листа, который крепится к раме на алюминиевых заклепках. По размерам и вместимости вездеход небольшой, конструкция рассчитывалась на минимально комфортные размеры, и под экономичный двигатель небольшой мощности, поэтому вес снижался на сколько это возможно без ущерба надежности и прочности рамы и трансмиссии.

База вездехода 183см, для крепления полурам к их торцам приварены усиленные пластины толщиной 10мм, через которые крепится узел перелома поворота. В основе узла перелома лежит поворотный кулак переднего моста УАЗ. Водительское сиденье (от пассажирской Газели) расположено на заднем краю передней полурамы, можно сказать что почти в центре тяжести вездехода. Под сиденьем установлен полноценный автомобильный аккумулятор, посадка водителя высокая, распологающая к преодолению бездорожья и неровностей рельефа.

Трансмиссия выглядит так: С двигателя крутящий момент передается четырьмя ремнями на коробку передач. Шкив на двигателе диаметром 9,5см, шкив на коробке 26см, установлен он на опорном валу чтобы разгрузить вал коробки, вращается в двухрядном подшипнике от переднего колеса ВАЗ-2108. К концу опорного вала ведомого шкива приварена шлицевая втулка от диска сцепления ВАЗ, в эту втулку входит первичный вал КПП ВАЗ-2106. Натяжение ремней осуществляется роликом на двух пружинах, так-же этот ролик выполняет роль сцепления, длина ремней 125см. Привод генератора берется с ведущего шкива на двигателе пятым ремнем, ремень генераторный от дизеля Д-240 и почти всех его модификаций.

Как сделать ободрыши

Так называют самодельные шины повышенной проходимости. Они обходятся намного дешевле заводских. За основу берут крупноразмерную резину с грузовика (ГАЗ-66, КрАЗ-255, ЗИЛ-131), трактора или самолета и срезают лишний материал. Проходимость объясняется низким удельным давлением на грунт, что в свою очередь обусловлено большой площадью контактного пятна.

Перед тем как сделать ободрыши из покрышек, необходимо выбрать тип протектора.

Он зависит от того, по какому покрытию планируется перемещение.

1. Грязь. Требуется самоочищающийся протектор.
2. Заболоченная местность. Применяется рисунок с заниженными канавками, обеспечивающий улучшенное сцепление с грунтом.
3. Снежные сугробы, пески. Используют протектор с близко расположенными элементами.

• шило;
• строительный нож с набором лезвий;
• точильный камень;
• зажимы для рихтовки автомобильных кузовов или струбцины;
• лебедка с тросом;
• молоток;
• картонный или жестяной шаблон протектора;
• мел.

1. Покрышку очищают от грязи. Внутри она не должна быть изношенной, иначе в результате обдирки в резине появятся дыры.
2. Мелом по шаблону наносят рисунок будущего протектора.
3. Строительным ножом делают надрез вдоль внутренней окружности.
4. Возле него мелом вычерчивают прямоугольники. Вырезают их ножом.
5. Появившуюся в «окнах» проволоку поддевают крюком лебедки и извлекают. Шину предварительно следует прибить к основанию гвоздем.
6. Делают надрезы вдоль вычерченного мелом рисунка протектора.
7. Клещами зажимают края отверстия и раскрывают его.
8. Отслоившийся материал отдирают при помощи лебедки. В ходе процесса резину подрезают строительным ножом, периодически подтачивая и меняя лезвия.
9. Аналогично удаляют лишнее с боковой поверхности.
10. Обрабатывают покрышку наждачной бумагой, при необходимости подправляют молотком.

Камеру устанавливают на самодельный диск. Последний изготавливают из алюминиевого таза, тщательно шлифуют.

Площадь контактного пятна регулируется внутренним давлением. Перед выездом на плотный грунт шину подкачивают.

Обслуживание, ремонт и доработки

Обслуживание караката Охотник требует минимальных усилий и затрат времени, особенно если используется версия «Lite». Этот вариант дешевле базовой, так как представляет из себя облегченную комплектацию с теми же функциями, что и у оригинала. Переломка Охотник Лайт позволяет проходить неровности ландшафта, не теряя сцепления с дорогой. Обслуживание заключается в своевременной смазке и подготовке съемных деталей, оснащение топливом, замена поврежденных частей.

Ремонтировать каракат самостоятельно допускается лишь при наличии навыков в этой области. Для ремонта в домашних условиях потребуются инструменты, гараж с нижним уровнем, расходные материалы. Так как при прохождении сложных местностей используется система переломки, поворотный узел, обеспечивающий ее работу, может выйти из строя при частом применении. Если наладка производится специалистами или людьми с большим опытом в области машиностроения, то результат выйдет положительный.

Доработки Охотника позволяют более тонко настроить транспорт под свои нужды. Например, сделать каракат на базе Охотника «Lite» с КПП от ВАЗ 2108. Модификация коробки передач обеспечивает удобство в управлении. Умельцы перебирают раму и кузов — на форумах появляются чертежи мастеров для поддержки новичков.

Вездеход Охотник поможет за низкую цену удовлетворить нужды тех, кто имеет дело с непроходимой местностью. Агрегат подойдет механикам с большими запросами и неприхотливым водителям.

Самодельный вездеход из готового мотоблока

Данный агрегат имеется во многих домашних хозяйствах. Универсальный механизм используется для решения целого ряда задач в зависимости от того, какое установлено сменное оборудование: отвал для расчистки дорог от снега, культиватор, плуг, мульчер и т.д. Внеся небольшие изменения в конструкцию, можно превратить сельскохозяйственное приспособление во внедорожник.

Необходимые элементы

Желающему сделать каракат из мотоблока своими руками потребуются:

1. Уголок.
2. Круглая и профилированная труба.
3. Камеры от грузового автомобиля, например ГАЗ-53.
4. Колесные диски от легковой машины ВАЗ.
5. Рулевая колонка.
6. Ступицы.
7. Болты с гайками, саморезы.
8. Арматурные стержни, стальная проволока.

Кроме слесарных инструментов, понадобятся сварочный аппарат, болгарка и дрель.

Каждый комплект сопровождается спецификацией, что упрощает подготовку материалов и оценку финансовых затрат.

Создание каркасной рамы

Прямоугольный остов собирается из профилированной трубы, усиливается уголком. Заготовки соединяют при помощи сварки. Следует точно выдержать указанные в чертежах размеры, чтобы в конструкции не было перекосов.

Если остов делают из 2 частей с поворотным кулаком между ними, то ригели задней сводят к месту перелома в виде треугольника. Это позволит увеличить угол поворота.

Блок двигателя

К раме приваривают толстую стальную пластину с предварительно высверленными отверстиями. К ней прикручивают силовую установку от мотоблока.

Рядом с мотором размещают генератор и аккумулятор.

Сборка ходовой части

Для установки резины от ГАЗ-53 требуются колеса увеличенного диаметра.

Их изготавливают в такой последовательности:

1. К дискам от автомобиля ВАЗ равномерно по всей окружности приваривают 6-8 отрезков профилированной трубы, уложенных поперек (параллельно оси).
2. На концы тяг наматывают арматуру в виде кольца и закрепляют сваркой.
3. Во внутреннее пространство кругов помещают несколько концентрических колец, изготовленных из проволоки. Всех их объединяют в цельную конструкцию посредством спиц, ориентированных от центра колеса к краю. Точки пересечения круглых и лучевых деталей проваривают.

На получившиеся катки надевают шины от грузовика.

Далее выполняют действия:

1. Крепят на раме трансмиссию от «Жигулей».
2. Собирают задний мост и рулевой механизм.
3. Устанавливают тормозной барабан от мотоцикла «Восход».
4. Крепят колеса.

Давление в шинах подбирают опытным путем.

Финальный этап

В конце процедуры металлическую раму внедорожника ошкуривают, грунтуют и красят. Спереди прикручивают фару для езды в ночное время.

Типичные модели вездеходов-переломок

Следует остановиться на двух типичных моделях, которые обрели особую популярность. Остальные, менее распространенные вездеходы-переломки, устроены, по большому счету, аналогичным образом.

Ниже будут рассмотрены вездеходы:

• Бобик;
• Топтыга.

Вездеход Бобик

Данный вездеход может передвигаться со скоростью до 25 км/ч, перевозя на себе груз до 300 кг, если перемещается по суше, и до 200 кг, если перемещается по воде. 300 кг груза для рыболова – это замечательно, да и для охотника неплохо.

Передняя полурама изготавливается из профильной трубы, на ней располагается двигатель. Вообще, передняя полурама – это такой центр управления. Помимо двигателя, на ней устанавливают все основные узлы и агрегаты, а также кресло водителя. Задняя полурама выполнена в виде трапеции и служит для перевозки грузов. По сути, она – прицеп.

Обшивка рам выполнена из крашенного листа.

Что касается габаритных размеров вездехода, то они минимальны. Изначально задумывалось комплектовать технику небольшим маломощным двигателем. Чтобы увеличить его полезность, старались максимально снизить вес вездехода.

Одним из основных инструментов в данной технике является узел перелома поворота, который создан и УАЗовского поворотного кулака переднего моста.

В качестве водительского сиденья используется незамысловатое пассажирское кресло от ГАЗели. Оно установлено достаточно высоко от земли. Это разумно: чем выше сидит водитель, тем лучше и дальше он видит. А это очень способствует эффективному преодолению бездорожья. Под сиденьем водителя установлен полноценный аккумулятор от легковушки.

Подробно следует рассмотреть устройство и принцип функционирования трансмиссии. Здесь имеются следующие особенности:

• крутящий момент с двигателя передают 4 ремня;
• шкив коробки смонтирован на опорном валу. Таким образом разгружается вал коробки;
• шкив на двигателе вращается в подшипнике от ВАЗ-2108;
• первичный вал КПП используется от ВАЗ-2106;
• в конструкции используется и 5-й ремень, который идет на генератор.

4 ремня, имеющихся в конструкции трансмиссии, — это гарантия надежности. Можно вполне обойтись и одним ремнем, но износится он очень быстро.

Редуктор, имеющийся в технике, сделан на основе ступицы автомобиля ВАЗ. Двигатель у вездехода карбюраторный. Система рулевого управления создана на основе элементов рулевого управления автомобилей ВАЗ-2106 и М-2141.

Некоторые любители бездорожья сетуют, что отсутствует блокировка дифференциала. Но разработка и реализация данной системы значительно усложнила бы конструкцию вездехода, утяжелила бы его. В целом же, техника высокопроходимая, может плавать, а главное – экономичная.

Вездеход Топтыга

Топтыга отличается от Бобика внешним видом, а также, не критично, устройством. Если Бобик создан, по большому счету, на базе ВАЗ-2106, то Топтыга – это результат совмещения деталей от автомобилей:

• ОКА – двигатель в сборе;
• ГАЗ-2410 – мосты;
• М-2141 – рулевое управление;
• УАЗ-469 – топливный бак, поворотный кулак.

Рама вездехода также выполнена и трубы. Все основные узлы находятся на передней полураме. А сзади расположен только бак для топлива.

Существует и модель Топтыга-2. Который несколько больше своего предшественника. На втором Топтыге установлены мосты от УАЗа, в остальном же все не сильно изменилось.

Распространенные модели

Среди самодельных конструкций наибольшее распространение получили вездеходы из 2 секций; трехсегментные машины создаются редко, поскольку из-за увеличенной длины обладают низкой маневренностью. Агрегаты оснащаются 2 мостами с постоянным приводом. Существуют модификации с дополнительной ведущей осью. В этом случае в схему подвески вводится листовая рессора от грузовиков ГАЗель, которая монтируется на балансире.

Наиболее распространенные конструкции:

1. Конструкция с двигателем Lifan, который связан с коробкой передач от классических автомобилей ВАЗ ременной передачей. Для управления машиной может использоваться червячный редуктор или рейка от переднеприводных автомобилей Lada, которая связана тягой с рычагом, надежно закрепленным на поворотном кулаке. Спереди находится жесткое кресло для водителя, возможна установка сидения от автомобиля с поролоновой набивкой. Задний отсек используется для перевозки груза или людей; на части машин предусмотрен брезентовый тент.
2. Схема с силовым агрегатом жидкостного охлаждения с 2 или 4 цилиндрами, позаимствованным у автомобилей ВАЗ или техники иностранного производства. Преимуществом вездеходов является повышенный запас мощности и муфта сцепления с педальным приводом. Сохраняется вакуумный усилитель тормозов; для привода механизмов применена гидравлика. Машины отличаются более тяжелой массой; для сохранения низкого давления на грунт применены покрышки с увеличенной шириной протектора.
3. Редкая модификация вездехода 6х6 с балансирной подвеской для 2 задних мостов, что позволяет установить грузовой отсек с увеличенной вместимостью. В схеме трансмиссии могут использоваться карданные валы или шариковые шарниры от автомобилей с приводом на передние колеса.

Инструменты и материалы для постройки транспорта

В основном вездеходы-пневматики собирают своими руками в гараже, используя доноров — старые отечественные авто.

Элементы, без которых не обойтись в работе, следующие:

• подходящая рама, выдерживающая нагрузку не менее 200 кг;
• задний мост для монтажа колес;
• место водителя с сиденьем;
• остекление или щитки для его защиты от влаги и грязи;
• двигатель;
• подготовленные для бездорожья шины;
• осветительные приборы для ночной езды.

Из инструментов потребуются:

• аппарат для сварки;
• УШМ (болгарка);
• ключи гаечные;
• молоток, зубило;
• напильники;
• пассатижи;
• электродрель;
• линейка, штангенциркуль, рулетка;
• нож;
• лебедка.
