Гусеничный вездеход ГАЗ-3409 Бобр

Запрос цены Распечатать

ГАЗ-3409 Бобр — гусеничный вездеход, представляющий собой пассажирский снегоболотоход, имеющий сварной цельнометаллический водоизмещающий трехдверный кузов капотного типа, включающий 2-ух местную кабину и 4-ех местный салон (габариты салона 1900/1800/1400). Грузоподъёмность ГАЗ-3409 Бобр — 600 кг (без потери плавучести). Вездеход выпускается в нескольких комплектациях: с одноместными сиденьями или боковыми с рундуками, с отбором мощности или без него. (по выбору заказчика).

ГАЗ-3409 способен транспортировать груз или спецоборудование, а также буксировать прицеп массой до 1300 кг.

ОРГАНЫ УПРАВЛЕНИЯ

Органы управления ГАЗ-3409 Бобр — автомобильного типа. Управление поворотом — рычажного типа с вакуумным пневмоусилением. Минимальный радиус поворота 2 м.

Тип механизма поворота: с бортовыми фрикционами, главная передача объединена в одном корпусе с двухступенчатой раздаточной коробкой. Тормоза с автоматической регулировкой зазоров между лентами и барабаном.

СИЛОВАЯ УСТАНОВКА

Силовой агрегат турбированный дизельный Cummins ISF 2.8 с объемом 2.8 литра, мощностью 130,5 л.с., агрегатируется с 5-ти ступенчатой МКПП и устанавливается в передней части вездехода под капотом.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

ГАЗ-3409 Бобр развивает максимальную скорость на твердой ровной поверхности 63 км/ч. Запас хода ГАЗ-3409 Бобр по топливу с полной заправкой 185 л по шоссе 400 км. Эксплуатационный расход может быть от 30 до 100 литров на 100 км пути, в зависимости от условий эксплуатации.

Эксплуатируется преимущественно в районах Севера, Сибири и Дальнего Востока на грунтах с низкой несущей способностью, включая снежную целину, пески, болота и открытые водоемы. Водные преграды глубиной 1,2 метра снегоболотоход преодолевает вброд. При глубине водоёма более 1,2 м движение осуществляется на плаву при помощи гусеничного движителя со скоростью 4-5 км/ч.

Плавучесть ГАЗ-3409 Бобр обеспечивается установленным сварным цельнометаллическим водоизмещающим кузовом, а дефлекторы установленные на вездеходе улучшают управляемость на воде.

Гусеничный вездеход рассчитан на эксплуатацию и безгаражное хранение при температурах окружающего воздуха от -45С до + 40С в различных дорожных и климатических условиях, по бездорожью, а также в горной местности с высотой над уровнем моря до 4500 м (с потерей мощности двигателя).

На вездеходе устанавливается асфальтоходный гусеничный движитель с резинометаллическим шарниром и со съемными резиновыми башмаками. Вездеход эксплуатируется по дорогам общего пользования, включая асфальтовые шоссе и при бездорожье. Удельное давление вездехода на почву 0,168 кг/см².

ТРАНСПОРТИРОВАНИЕ

ГАЗ-3409 Бобр (снаряженная масса — 3600 кг; габаритные размеры: длина — 4625 мм, ширина — 2380 мм, высота — 2770 мм) на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом. Наша организация поможет Вам грамотно решить все вопросы связанные с доставкой (в том числе и международной).

РЕГИСТРАЦИЯ

ГАЗ-3409 Бобр полностью соответствует требованиям ГОСТ Р 50943–2011 и ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).

ГАЗ-3409 Бобр на территории Российской Федерации регистрируется в органах Гостехнадзора субъектов РФ.

Для управления гусеничного вездехода необходимо удостоверение тракториста-машиниста, выдаваемые Гостехнадзором, категории «Е».

Ручной барс

Ирбис назвали в честь снежного барса — зоркой и проворной дикой кошки.

Сегодня его погода! Мороз, снéга по колено. Открываю укороченную снизу дверь и забираюсь в кабину. Посадка за рулем никакая. Руля-то нет — от него осталась одна ступица да подрулевые. По бокам кресла водителя — два огромных «ручника». Это рычаги управления. Чистый сюрреализм!

Газелевские стекла большие, обзорность хороша. Но как же с таким остеклением в лес? Потому на Ирбис ставят веткоотсекатели и защитные сетки.

Передняя панель — от ГАЗели Бизнес. Кресла от нее же, есть продольная регулировка. Спинку можно откинуть назад. Рычаг дополнительной передачи: она выполняет роль раздаточной коробки. Коробка передач 5-ступенчатая. Такую же ставят на полноприводный ГАЗ Садко.

Передняя панель — от ГАЗели Бизнес. Кресла от нее же, есть продольная регулировка. Спинку можно откинуть назад. Рычаг дополнительной передачи: она выполняет роль раздаточной коробки. Коробка передач 5-ступенчатая. Такую же ставят на полноприводный ГАЗ Садко.

У кресел водителя и пассажира трехточечные ремни безопасности, а не поясные, как на многих колесных вездеходах. И это здорово, ведь непонятно, что может скрывать глубокий снег. С поясным ремнем наскочишь на пенек — и лоб разобьешь о переднюю панель.

С непривычки первую передачу включаю по-легковому, не дожав педаль сцепления. В ответ — характерный хруст. Техника суровая, на педаль надо давить по-мужски и до конца.

Панель приборов — от ГАЗели. В этом году сюда стали устанавливать счетчик моточасов.

Панель приборов — от ГАЗели. В этом году сюда стали устанавливать счетчик моточасов.

Левый рычаг управления складывается, и это облегчает посадку на место водителя.

Левый рычаг управления складывается, и это облегчает посадку на место водителя.

По колейной дороге, где ходят только гусеничные транспортеры, Ирбис едет спокойно, без пляски на неровностях, присущей короткобазным снегоболотоходам. Ни гусеничного лязга, ни тракторного зубодробительного хода.

Левый рычаг — на себя. Ленточный тормоз с шестью плавающими колодками замедляет движение левой гусеницы, и нос машины уже смотрит в белое безмолвие снежного поля. Шустрый! Радиус разворота всего 2,2 метра. Перевожу от себя рычаг дополнительной передачи — это как включить пониженную в автомобильной раздатке. Теперь газ — и прямиком в поля!

Вездеход может перевезти двенадцать человек, десять разместятся сзади. Спинки «диванов» поднимаются, образуя четыре спальных места.

Вездеход может перевезти двенадцать человек, десять разместятся сзади. Спинки «диванов» поднимаются, образуя четыре спальных места.

Через снежные просторы Ирбис ползет вальяжно. По глубокой целине скользит на брюхе и упорно пробивает путь гусеницами, поднимающими фонтаны снега. Возможностей минского дизеля с его 423 ньютон-метрами момента хватает, чтобы грести в снегу и забираться на подъемы.

Тяну правый рычаг — не хочет! Будто я мешаю вездеходу повернуть. Так и есть. Нужно дозированно работать рычагами, увеличивать радиус разворота. Иначе гусеница нагребает в себя снег, словно лопата, и вездеход вязнет. Но всё равно гусеничная машина может гораздо больше, чем колесная. Там, где колесник требует травить давление, включать блокировки, Ирбис проходит не напрягаясь.

ЗЗГТ Заволжский завод гусеничных тягачей выпускает вездеходы более полувека. В июле 1968 года здесь собрали первый гусеничный транспортер ГАЗ‑71 ГТ-СМ. Вездеход брал на борт тонну груза, был востребован в армии и на гражданке. Машину выпускали до 1985 года, затем провели несколько модернизаций. Самую современную модификацию, ГАЗ‑34039, выпускают по сей день во множестве исполнений. На фото — пожарный снегоболотоход. Выполняли заводчане и совсем уж эксклюзивные заказы. В 2015 году отправили на Ближний Восток четыре вездехода ГАЗ Бобр и Ирбис. Оцените отделку салона Ирбиса. Натуральная кожа, а на передней панели — имитация дерева. Шумовиброизоляция улучшена, есть камера заднего вида, центральный замок, электростеклоподъемники, мультимедийка с сенсорным экраном, навигацией и CD/MP3‑про­игрывателем.
Гусеничный транспортер ГАЗ‑71 ГТ-СМ. Гусеничный транспортер ГАЗ‑71 ГТ-СМ.	Пожарный снегоболотоход Пожарный снегоболотоход	Отделка салона экспортного Ирбиса: натуральная кожа, на передней панели — имитация дерева. Отделка салона экспортного Ирбиса: натуральная кожа, на передней панели — имитация дерева.

Описание конструкции

Аппарат оснащен цельнометаллическим 3-дверным корпусом, общая длина которого составляет 4,6 м. Высота агрегата — 2,77 м. В основе лежит двигатель объемом в 2,8 л и 130 л. с. Коробка передач — механическая 5-ступенчатая, но при желании разработчики могут разместить и АКПП. Вместимость бака — 185 л, которых хватит для преодоления расстояния в 600 км. Максимальная скорость на асфальтированном покрытии — 63 км/ч, на воде — 5 км/ч. Расход топлива — 30 л на 100 км.

Транспортное средство считается универсальным, на нем можно перевозить грузы и людей. Обзор салона позволяет оценить комфортные условия для 6 человек — 2 в кабине и 4 в салоне. Грузоподъемность стандартной модификации составляет 600 кг. Однако предусмотрена возможность крепления прицепа с общей массой не более 1300 кг. Интересно, что завод-изготовитель по специальному заказу способен переделать пассажирский отсек и получить пожарную машину, скорую помощь или буровую установку.

Разрабатывая гусеничный вездеход Бобр, конструкторы смогли добиться равномерного распределения нагрузки на всю ходовую часть, что обеспечивает низкое давление на землю. Такой подход позволяет сохранить целостность почвы и растительного покрова.

Кроме того, гусеницы оборудованы специальной резиновой сменной обувью, которая не наносит вреда асфальту.

Благодаря этому транспортное средство не нуждается в получении дополнительных разрешений.

Управление болотоходом выполняется с помощью рычагов, которые находятся по обе стороны от кресла водителя. Весомым преимуществом транспортного средства является возможность передвижения по воде, благодаря которому Бобер и получил свое название. Движение обеспечивается вращением гусениц так же, как и на суше.

Схема пускового обогревателя

Технические характеристики пускового оборудования снегоболотохода ГАЗ-3409 Бобр обеспечивают возможность работоспособности техники в сложных климатических условиях. Агрегат способен выдерживать температуры в пределах -50…+50°С. Схема обогревателя включает наличие следующих компонентов:

• пусковой подогреватель;
• электровентилятор;
• газоотводящие патрубки с заслонкой;
• трубы, соединяющие котел с системой охлаждения;
• конусная пробка в днище;
• топливный бак с запорным краником;
• пульт управления.

О предприятии-изготовителе

Завод гусеничных тягачей в городе Заволжье Нижегородской области был основан в 1949 году, в качестве Ремонтно-механического завода, по ремонту строительной техники: бульдозеров, тракторов, экскаваторов и прочей.

Во годы возведения Горьковской ГЭС предприятие освоило выпуск металлоконструкций, нужных для этой стройки; а во время строительства и запуска химзавода в Дзержинске – производство сосудов высокого давления.

Когда пошло активное освоение месторождений Крайнего Севера и Сибири, активное развитие нефтегазового комплекса страны, потребовалось в условиях полного бездорожья, экстремальных перепадов температур, непроходимых болот перемещать громадное количество грузов, доставлять бригады геологов, нефтяников и газовиков к месту работы.

Для решения этих важных задач с 1967 года на заводе было запущено производство гусеничных транспортёров. Предприятие также ввели в состав Горьковского автомобильного завода. Первой моделью, запущенной в серийное производство, стал вездеход ГАЗ-71 (ГТ-СМ). Эти первые снегоболотоходы обладали грузоподъёмностью в одну тонну и оснащались ещё бензиновыми карбюраторными двигателями модели 3М3-66. На ГАЗ-34039 им на смену придут более экономичные дизельные моторы, хорошо известные по «народным» тракторам МТЗ-80/82.

С 1993 года Заволжский завод гусеничных тягачей предприятие становится акционерным обществом. На следующем этапе своего развития предприятие вошло в состав дивизиона «Спецтехника» «Группы ГАЗ», продолжая производство вездеходных транспортных средств для нефтегазовой отрасли России. В 2012 году было учреждено совместное предприятие с международной машиностроительной корпорацией Terex. Завод относится к холдинга «Русские Машины».

В 2007 году, в рамках национального проекта «Здоровье», заводом была разработана вездеходная «скорая помощь» на базе снегоболотохода ГАЗ-34039. Спецмашина полностью оборудована для проведения неотложных лечебных мероприятий силами врачебной бригады, для транспортировки пациентов и мониторинга их состояния.

В 2010 году предприятие освоило производство новой модели гусеничного снегоболотохода ГАЗ-34039, получившей дополнительное наименование «Ирбис». Отличительными особенностями данного варианта снегоболотохода от классической модели являются объёмный монокузов, большее количество посадочных мест (12, включая водителя), более комфортабельный салон. Другой новинкой завода стал двухзвенный гусеничный снегоболотоход.

Двигатель и трансмиссия вездехода ГАЗ-3409 «Бобр»

На этих спецавтомобилях используются импортные дизельные двигатели от корпорации «Камминз», марки Cummins ISF 2.8 – рядные четырёхцилиндровые, четырёхтактные, с турбонаддувом, мощностью 130 лошадиных сил. Топливная система этого силового агрегата оборудована Коммон Рэйл – системой электронного управления впрыском дизтоплива.

Мотор Cummins ISF 2.8 – очень распространённый в мире, используемый на многих видах коммерческого транспорта – малотоннажных грузовиках, компактных автобусах. В нашей стране он устанавливался на ГАЗели и Валдаи, автобусы ПАЗ, грузовики МАЗ «Зубрёнок».

В составе двигателя Камминз ISF 2.8 – чугунный блок цилиндров с фрезерованными, заменяемыми гильзами, цельнолитая головка блока цилиндров. Заменяемые гильзы удлиняют срок эксплуатации мотора, за счёт упрощения ремонта изношенной или вышедшей из строя поршневой группы.

Двигатель Cummins ISF 2.8 – 16-ти клапанный, имеющий по четыре клапана на каждый цилиндр. Пружины выпускных клапанов – усиленные, сделанные из хром-кремниевого сплава.

Привод распредвала – цепной, сделанный через промежуточную шестерню, цепь ГРМ снабжена гидронатяжителем (автоматической регулировкой натяжения цепи). Форсунка имеет центральное расположение. На силовом агрегате Камминз ISF 2.8 установлены форсунки и ТНВД производства компании «Бош».

В составе топливной системы –полиамидные топливопроводы, ручной топливоподкачивающий насос и специальный фильтр в форсунке, гарантированно разрушающий все самые мелкие включения в дизтопливе.

Современная топливная система способствует стабильной работе мотора и уменьшению расхода горючего.

Технические параметры двигателя Cummins ISF 2.8

• Рабочий объём цилиндров – 2,781 л.
• Мощность – 96 кВт (130.6 л.с.)
• Максимальный крутящий момент – 260 Н·м (26,5 кгс·м).
• Диаметр цилиндров – 94 мм, ход поршня – 1ОО мм.
• Степень сжатия – 16,5.
• Порядок работы цилиндров – 1-З-4-2.
• Частота вращения коленвала в режиме холостого хода: минимальная – 75О±5О об/мин; максимальная – З6ОО об/мин.

В первые годы выпуска, в начале 2000-х, на снегоболотоходы ГАЗ-3409 «Бобр» также устанавливали рядные четырёхцилиндровые двигатели ГАЗ-5601, но потом от этого варианта отказались в пользу «Камминза». Сам выпуск дизелей ГАЗ-5601 Горьковским автозаводом тоже давно завершён. Параметры этих моторов были такими: рабочий объём 2,134 л; мощность 110 л.с. (81 кВт); максимальный крутящий момент 250 Н*м (26 кг*м), при 2000 об./мин. Диаметр цилиндра 95 мм, ход поршня – 94 мм; количество клапанов на цилиндр – два.

ГАЗ-3409 «Бобр» комплектуется либо 5-ти ступенчатой механической коробкой передач, либо гидромеханической КПП-автоматом от компании Zahnradfabrik – ZF 4НР 22.

Четырёхступенчатая автоматическая коробка переключения передач ZF 4HP22 ведёт свою историю ещё с 1980-х годов. Она изначально была разработана для 2-х / 3-х литровых дизелей (заднеприводных). АКПП ZF 4НР 22 имеет «классическую» конструкцию, которая обеспечивает, кроме высокой надёжности, ещё и равномерный износ деталей без очевидных слабых мест. По мере совершенствования мирового автопрома, совершенствовалась и эта модель коробки-«автомата».

В целом, это надёжная массивная трансмиссия, для которой не пожалели материалов, обеспечив ей колоссальный запас прочности.

Двигатель и коробка переключения передач размещаются под капотом в передней части машины. Главная передача объединена в едином корпусе с двухступенчатой раздаткой.

Это позволяет вездеходу ГАЗ-3409 развивать скорость до 65 км/час по суше и 4-5 км/час – по воде. Расход горючего при этом находится в диапазоне от тридцати до ста литров на 100 км, в зависимости от дорожных условий.

Машины для МЧС

На базе машины серийно выпускается поисково-спасательный вездеход. В стандартное оснащение входят:

• Дополнительные автономные подогреватели салона и моторного отсека.
• Лебедка с электрическим приводом с тяговый усилием 4 тонны.
• Дополнительные 12-вольтные розетки в салоне, рассчитанные на ток до 16 А.
• Люк в крыше.
• Трубчатый защитный каркас спереди.
• Дополнительный каркасный багажник на крыше и лестница для доступа к нему.
• Расширенный набор инструмента, в который входят различные пилы, топор и лопаты. Для хранения инструмента в салоне «Бобра» имеется штатное место.

Важно Двигатели Лифан для мотоблоков: как переделать, установить импортный на Урал, какое масло заливать

Для тушения пожаров в труднодоступных местах существует пожарный вариант. Машина комплектуется не только противопожарным, но и спасательным оборудованием. В оснащение входят:

• Переносной 2-киловаттный генератор и катушка с 30 метрами электрического кабеля.
• Оборудование для резки электропроводки (ножницы, перчатки, боты).
• Несколько различных прожекторов и фонарей.
• Комплекты спасательного снаряжения.
• Лестница и набор снаряжения альпиниста.
• Опционально может присутствовать спасательный круг и гидрокостюм.

Основные характеристики

Машина имеет металлический корпус, сваренный из нескольких деталей. Спереди размещена кабина, рассчитанная на водителя и пассажира, сзади расположена металлическая платформа. Для управления вездеходом применяются рычаги и педали. На поздней модификации Ирбис элементы управления несколько изменили, приблизив к классическим автомобильным. Корпус является герметичным, но на борту предусмотрена помпа, установленная в моторном отсеке. Дополнительно имеется сливной клапан, размещенный в кабине водителя.

В качестве силового агрегата использован дизельный двигатель Д-245-12С, работающий по 4-тактному циклу. Благодаря применению турбокомпрессора мощность мотора составляет 109 л.с. при 2400 об/мин. Дизель построен на основе распространенного 4-цилиндрового блока объемом 4,75 л, который используется на сельскохозяйственной технике и грузовых автомобилях. Ранняя модификация ГАЗ-34031 оснащалась бензиновым 115-сильным двигателем, позаимствованным у гражданских грузовиков.

Для хранения топлива используются 4 бака, вмещающих по 92,5 л жидкости каждый. Емкости соединены между собой в единую систему. В магистралях предусмотрены краны, при помощи которых водитель может отключить любой бак. В стандартное оснащение входит предпусковой подогреватель, работающий на бензине низкого сорта.

К жидкостной системе охлаждения двигателя подключены 2 обогревателя, оснащенные электрическими вентиляторами. Внутри панели приборов проложены гибкие воздуховоды, обеспечивающие прогрев поверхности ветрового стекла. В стандартное оснащение входит омыватель и солнцезащитная шторка с ручной регулировкой положения.

Трансмиссия включает в себя фрикционное сцепление постоянно замкнутого типа и 5-ступенчатую механическую коробку передач.

Для расширения тяговых характеристик используется дополнительный редуктор с 2 понижающими скоростями. Описание особенностей управления трансмиссией имеется на информационных табличках, размещенных в кабине.

Крутящий момент передается через понижающий конический редуктор к бортовым передачам, оснащенным фрикционами многодискового типа. Внутри установлены ленточные тормоза, которые используются для остановки и разворота машины. На стоянке машина удерживается при помощи рабочих механизмов.

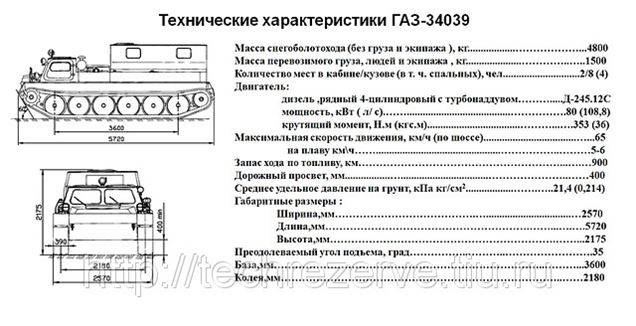

Размеры ГАЗ-34039 и технические характеристики:

• длина — 5720 мм;
• ширина — 2550 мм;
• высота (с тентом) — 2175 мм;
• расстояние между осями гусеничных лент — 2180 мм;
• расстояние между центрами крайних опорных катков — 3600 мм;
• дорожный просвет — не менее 400 мм;
• напряжение сети — 24В;
• скорость хода по шоссе — до 60 км/ч;
• снаряженная масса — до 4900 кг;
• грузоподъемность — 1100-1500 кг;
• число пассажиров — до 10 чел;
• допустимый вес прицепа — 2000 кг.

Ходовая часть включает в себя опорные катки с внешним резиновым бандажом, установленные на торсионной подвеске. Крайние опорные колеса оборудованы гидравлическими амортизаторами. Направляющие колеса заднего расположения также имеют резиновое внешнее кольцо, используются для натяжения гусеничной ленты, состоящей из 92 звеньев. Ведущее колесо расположено спереди, оснащено 2 зубчатыми венцами.

Технические характеристики вездеходов Газ

Все вышеперечисленные модели вездеходов и снегоболотоходов Газ обладают неплохими техническими характеристиками и отличаются высокой проходимостью. Для примера можно привести технические характеристики одной из самых популярных и продаваемых моделей ГАЗ 34039 Ирбис.

ГАЗ 34039 Ирбис является совершенно новой разработкой но не смотря на это она уже завоевала популярность как среди нефтяников и геологов, так и среди охотников и рыбаков.

Машина рассчитана на эксплуатацию в самых экстремальных дорожных условиях. Она способна двигаться как по суше, так и плавать. Плавает вездеход за счет гусеничного движителя особой конструкции.

В отличие от моделей вездеходов советских времен производители Ирбиса позаботились не только о проходимости и выносливости машины, но и комфорте водителя и пассажиров.

В частности, было значительно усовершенствовано рабочее место водителя. Увеличилась обзорность и появилась новая весьма информативная приборная панель. Увеличилась общая вместимость салона вездехода. Салон Ирбиса рассчитан на 12 человек,включая водителя. Улучшена так же шумо- и теплоизоляция салона.

Для этого были использованы самые современные материалы. Современные гусеничные вездеходы Газ оснащаются мощными двигателями. Так, например в случае Ирбиса это двигатель мощностью 90кВт. Он позволяет набирать скорость до 60 км в час по шоссе и до 6 км в час, когда машина находиться на плаву.

Это весьма приличная скорость, если учесть что сухая масса вездехода составляет 5 тонн а допустимый для перевозки груз может равняться 2 тоннам.

Купить гусеничный вездеход Газ в наше время не проблема. Производитель старается удерживать цены на значительно более низком уровне, чем у зарубежных конкурентов.

Особенности ходовой части машины

Ходовая часть снегоболотохода ГАЗ 3409 — гусеничная. Она представлена двумя гусеницами с шестью опорными катками, двумя ведущими и двумя направляющими. Опорные катки имеют торсионную схему установки с телескопическими амортизаторами. Это обеспечивает хороший комфорт в салоне и плавность хода, даёт высокую способность вездехода взбираться на различные, даже крупные препятствия.

Как ни странно, выбрана задняя схема ведущих катков, хотя и органы управления, и двигатель расположены спереди. Крутящий момент передаётся из передней части через карданный вал, сзади в нижнем отсеке под салоном расположена раздаточная коробка и фрикцион, а также два топливных бака.

Гусеницы вездехода достаточно широкие. Они выполнены из металла в виде траков с зацепами для катков, а снаружи защищены широкими резиновыми накладками. Ширина их такова, что обеспечивает при полной загрузке достаточно низкое давление на грунт — 0.165 кг. Это позволяет Бобру преодолевать даже рыхлые снежные сугробы. Впрочем, у гусеничных машин с этим нет никаких проблем благодаря свойствам гусеничного движителя — при необходимости он может ползти по ним даже на пузе. Именно поэтому Бобр будет отличным выбором для тех, кто решил путешествовать по сугробам.

Коробка передач вездехода автомобильная, от «Соболя», имеется пять передних передач и одна задняя. Все трансмиссионные отсеки и двигатель снабжены специальными звукопоглощающими накладками, благодаря чему шум во время движения в салоне Бобра практически неслышен. Поворот влево и вправо осуществляется при помощи полной или частичной блокировки одной из гусениц при помощи фрикционного механизма.

Технические характеристики

Снегоболотоход Бобр отличается следующими техническими параметрами:

• масса вездехода (без пассажиров, груза и экипажа) — 3,6 т;
• грузоподъемность (в т. ч. и на воде) — 0,6 т;
• максимальный вес буксируемого прицепа — 1,3 т;
• количество пассажиромест в салоне — 4;
• количество экипажа — 2 человека;
• мощность — 130 л. с. при 3,8 тыс. об/мин;
• максимальный крутящий момент — 260 нм при 1,8 тыс. об/мин;
• объем двигателя — 2,8 л;
• тип топлива — дизель;
• количество цилиндров — 4;
• длина транспортного средства — 4,6 м;
• ширина кузова — 2,4 м;
• высота агрегата — 2,8 м;
• расстояние между осями — 2,5 м;
• дорожный просвет — 43 см.

Цена

Некоторые модели ГАЗ 34039 давно сняты с производства, поэтому приобрести их можно только на вторичном рынке. Новые серии вездеходов продаются как непосредственно на сайте производителя, так и на других автомобильных площадках. В среднем стоимость нового ГАЗ 34039 33 обойдётся в 3 млн. рублей, а цена модели «Ирбис» составляет 3,5 млн. Подержанный ГАЗ 34039 можно найти примерно за полтора миллиона, и, конечно же, не стоит забывать про торги. Финальная стоимость машины будет зависеть от её состояния, пробега и дополнительной комплектации.

В финале необходимо сказать, что Россия — очень большая страна с различными климатическими условиями, и большинство аналогичных марок автомобилей быстро выходят из строя в холодных регионах. Благодаря специальным защитным функциям и качественной комплектации, вездеход выполняет множество задач и широко используется во многих сферах производства.

Читайте еще:

Вездеход ГТТ — гусеничный тягач

Вездеход МТЛБ на гусеницах

Снегоболотоход Метелица на гусеничной платформе

Лесовоз КРАЗ 260

Автокран Ивановец

Самодельный гусеничный вездеход

Обзор отечественного рынка

На отечественном рынке можно встретить следующие вездеходы на гусеничном ходу:

• «Руссо-Балт». Кегресса является универсальным вездеходом-амфибией, который имеет высочайшую проходимость в любых условиях.
• ГТС ГАЗ-47 – советский снегоболотоход, созданный в 40-х годах XX века, обладает незначительным удельным давлением, может преодолевать водные пространства глубиной до 1,2 м, без сбоев работает как при низкой температуре (-50 °C), так и при высокой (+40 °C). Набор данных характеристик сделал машину невероятно популярной, за счет чего обеспечил работой на продолжительное время.
• Гражданский ДТ-3П – выпуск начат «Заволжским заводом гусеничных тягачей» в 60-х годах. Предприятие производит несколько машин: модель ГАЗ-34039 или вездеход «Ирбис», ГАЗ-3409, носящий название вездеход «Бобр», модель ГАЗ-3344.
• Вездеход модели ЧЕТРА TM-140 производится ОАО «Курганмашзавод». Он развивает скорость порядка 50 км/ч; грузоподъемность 4000 кг и увеличенный запас хода (800 км) — только некоторые из характеристик данного гусеничного вездехода.
• Серия снегоболотоходов ТММ, выпускаемая Нижегородским заводом транспортно-технологических машин ООО НПО «Транспорт» (Т, ТТМ-4902 с прицепом, Т с гидроподъемником, Т). Модификации машин, как правило, изготавливаются в том числе и для работы в тяжелых северных условиях.
• Модификации ГТ-Т и ГТ-ТМ, выпускаемые Рубцовским филиалом НПК «УралВагонЗавод». В наше время завод выпускает около 14 моделей вездеходов. Транспортеры запросто могут преодолеть водные пространства на плаву, машины отличает высокая маневренность в условиях ограниченного места, труднодоступной местности, они преодолевают крутые подъемы и крены.
• ДТ-30 «Витязь». Выпуск налажен АО «Машиностроительной . Вездеходы данного семейства характеризуются быстроходностью для данного класса транспортных машин.

Важно Плуг для мотоблока Нева МБ-2: как настроить, установка и регулировка, какой лучше

Это далеко не полный список встречающихся на отечественном рынке гусеничных снегоболотоходов.

Снегоболотоход Бобр

ГАЗ 3409 Бобр представляет собой транспортер, относящийся к снегоболотному типу, оснащенный гусеницами, которые используются в качестве основной базы. Агрегат способен эффективно перевозить грузы и людей в условиях болотистой местности, обильного снежного покрова, а также пересеченной местности.

Серийный выпуск агрегата стартовал в 2006 году, когда первые экземпляры этого уникального транспортного средства были поставлены различным государственным структурам РФ, таким как Минздрав, МЧС, ОМОН и прочим. К числу характерных особенностей следует отнести возможность эксплуатации в диапазоне температур от -40 до +40 градусов, что позволяет использовать его на всей территории страны.

Вездеход обладает большой проходимостью

Другим преимуществом, которым обладает этот болотоход, принято считать наличие специальных резиновых башмаков, выступающих в качестве защиты грунта или дорожного покрытия от деструктивного воздействия гусеничного механизма. Поскольку функциональные возможности устройства невероятно широки, а цена сравнительно невелика, ГАЗ-3409 повсеместно используется охотниками и рыбаками.

К числу наиболее востребованных модификаций этой модели целесообразно отнести стандартную версию, которая предназначена для транспортировки пассажиров, а также грузовой аналог, обозначаемый 34091. Последний оснащен тентом, который призван защитить груз от осадков. На базе Бобра сконструировано множество спецсредств для различных ведомств.

Описание конструкции ГАЗ-3409

Подобный снегоболотоход сконструирован на традиционной для тракторной техники основе. Кузов транспортного средства изготовлен из популярного автомобиля «Соболь», однако имеет специальное защитное покрытие, значительно увеличивающее срок его службы. Пассажирская версия агрегата способна перевозить до 6 человек.

Важно отметить, что кузов полностью герметичен, а для соединения различных его элементов используется метод сварки. Это позволяет Бобру эффективно передвигаться не только по суше, но и по воде, что значительно расширяет его функциональные возможности. Интерьер кабины нельзя назвать аскетичным, поскольку модель оснащена:

Интерьер кабины нельзя назвать аскетичным, поскольку модель оснащена:

• комфортными сидениями с большим запасом свободного пространства;
• автономным обогревательным устройством, что незаменимо в условиях Крайнего Севера;
• кондиционером.

Важно отметить, что традиционное для гражданских транспортных средств рулевое колесо в салоне отсутствует, поскольку его заменяет колона. Другими важными органами управления являются рычаги с помощью которых осуществляется переключение передач, а также регулировка других параметров работы снегоболотохода. Устройство оснащено торсионной подвеской независимого типа, телескопическими амортизаторами, гусеницами, с помощью которых оно без труда преодолевает даже сложные препятствия

Устройство оснащено торсионной подвеской независимого типа, телескопическими амортизаторами, гусеницами, с помощью которых оно без труда преодолевает даже сложные препятствия.

Салон вездехода

Обзор салона ГАЗ-3409 «Бобр»

Салон выполнен в духе классического российского автомобилестроения. В передней части расположена приборная доска, которая практически полностью выполнена в духе автомобиля «Соболь». На ней имеются многочисленные бардачки, приборы, несколько приводов для компакт-дисков а также динамики. Есть даже рулевая колонка, однако она здесь не имеет никакой связи с органами управления. Кресла в передней части мягкие, регулируемые.

В задней части расположен пассажирский салон. Здесь имеются две скамьи, идущие вдоль бортов. Отделка минималистичная, при помощи листов металла с рифлёным рисунком и алюминиевых уголков. Пол — из того же материала. Боковые части с окнами наверу кузова отделаны мягким материалом. Имеется возможность установки фароискателя с приводом фар на потолке при помощи удобного рычага.

Салон достаточно просторный и светлый, боковые окна занимают значительную площадь. Посадка осуществляется через боковые двери, которые снабжены удобными порогами-выемками. Также в пассажирское отделение можно садиться через заднюю дверь.
