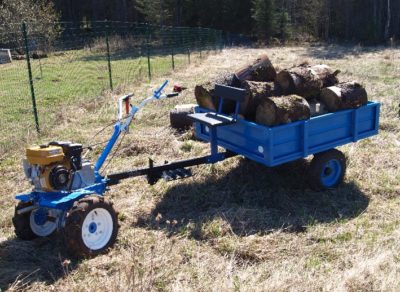

Устройство прицепа для мотоблока

Сцепка

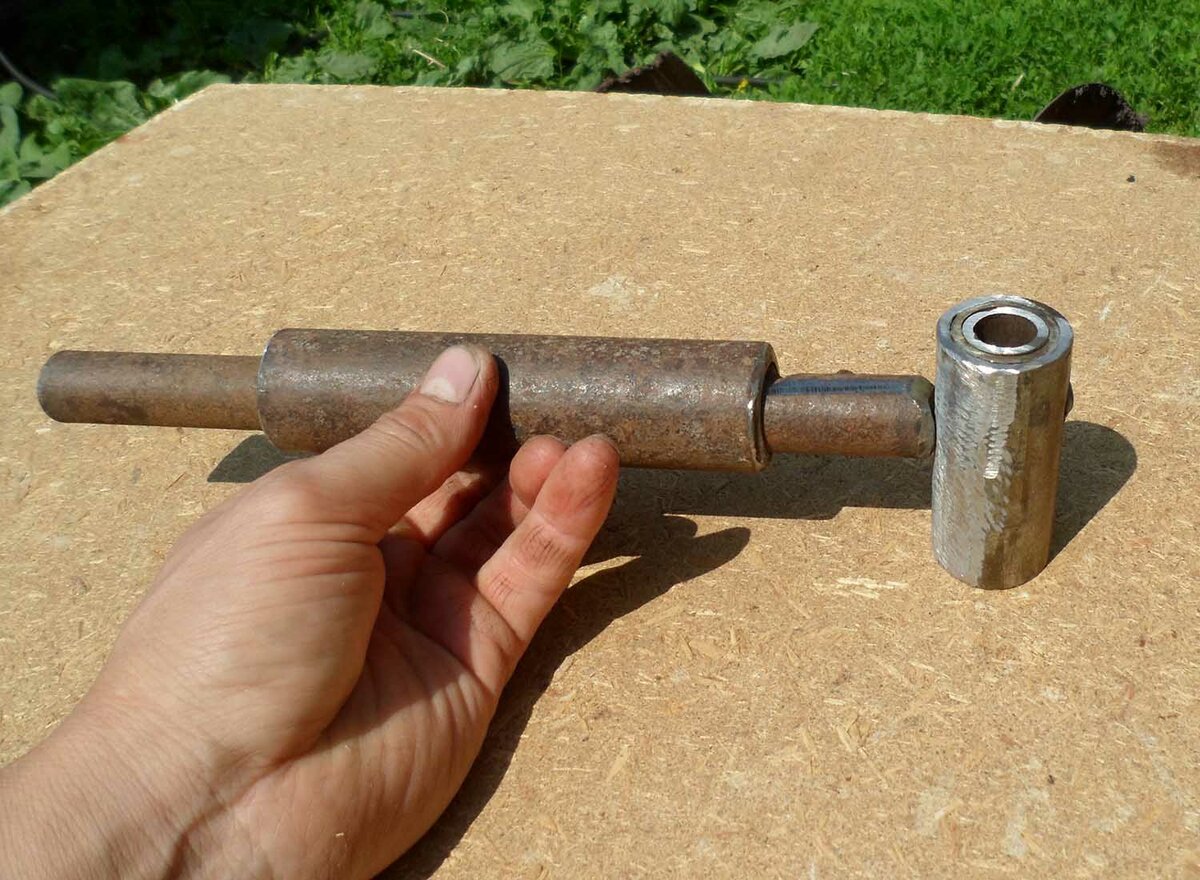

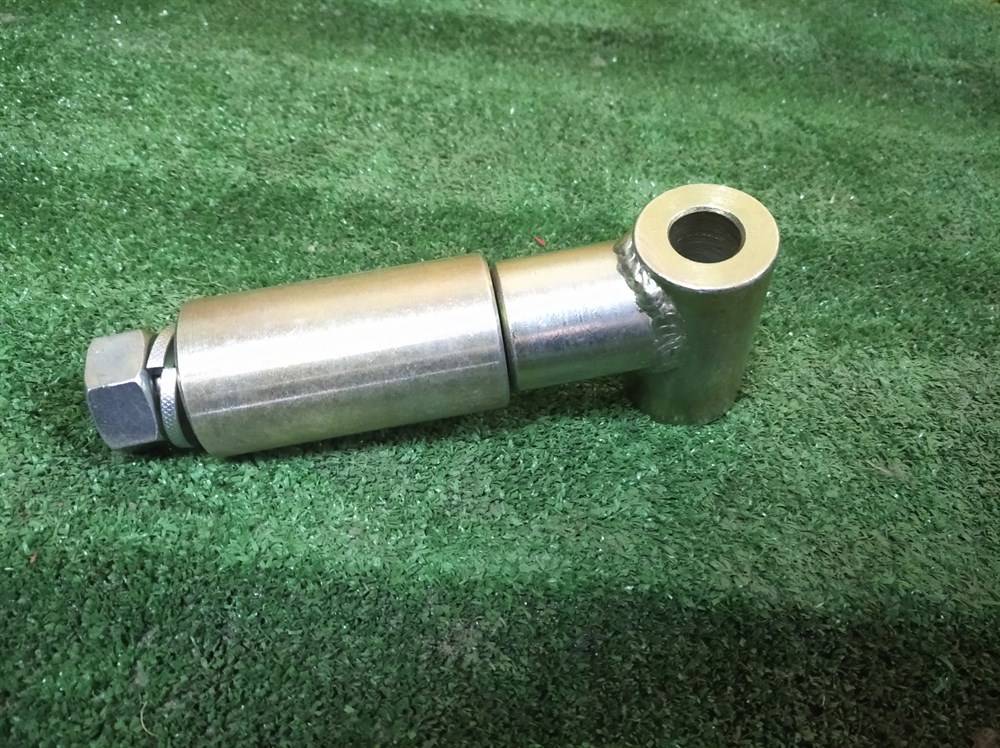

В качестве сцепки устройства мною был изготовлен и
использован прицепной узел (ПИР) к МБ от Юрия Рыбальченко. За что ему огромное
спасибо! Его устройство можно легко найти в интернете, набрав в поисковике
выделенную фразу. Чтобы при буксировке прицепа не разбивало прицепное
устройство мотоблока я сделал промежуточную скобу, скрутив ее болтами с готовой
(на фото красного цвета) скобой от сцепки под навесное оборудование.

Так же пришлось изготовить самодельный прицепной палец из
подходящего металлического прутка.

– Выражаем благодарность пользователю за содержательный и полезный материал.

Разновидности прицепов

Прицепы для мотоблока могут быть различными, каждый из которых обладает своими особенностями и предназначен для определенных задач. В зависимости от ваших потребностей, можно выбрать и изготовить наиболее подходящую модель. Рассмотрим несколько основных типов прицепов.

Грузовые прицепы

Предназначены для транспортировки различных грузов: стройматериалов, земли, урожая и т.д.
Имеют большую грузоподъемность.
Как правило, имеют откидные борта для удобства загрузки и выгрузки.

Пассажирские прицепы

Предназначены для перевозки людей.
Обычно оснащены сиденьями и специальными креплениями для безопасности пассажиров.
Имеют ограниченную грузоподъемность.

Специализированные прицепы

Используются для выполнения специфических задач, например, полива растений или сбора урожая.
Могут быть оборудованы различными устройствами: баками для воды, садовыми механизмами и т.д.
Дизайн и размеры могут значительно варьироваться в зависимости от конкретных задач.

Как видите, разнообразие типов прицепов для мотоблока позволяет выбрать и создать конструкцию, которая наиболее полно отвечает вашим потребностям. Независимо от выбранного типа, главное – обеспечить безопасность, надежность и удобство использования прицепа.

Как правильно спроектировать конструкцию прицепа

Итак, чтобы избежать в процессе сборки тележки многократных перекройки деталей, переделок и как следствие, порчи материала и на бесконечно затянувшегося ее изготовления, необходимо сделать подробный чертеж. Если быть точнее, их должно быть несколько: для всех узлов прицепа и, причем, по каждому из них в нескольких проекциях – видов с разных сторон. Для сложных и ответственных деталей следует сделать дополнительные отдельные чертежи. Конструкция всех узлов и их элементов должна быть тщательно прорисована. Каждую деталь следует подписать: указать ее название и все размеры.

Дополнительные отдельные чертежи деталей прицепа

По готовым чертежам можно будет не только наглядно представить объем и масштаб необходимых работ, но также легко и быстро составить список всех инструментов и материалов, которые понадобятся для сборки прицепа своими руками. Во время изготовления тележки может выяснится, что в подготовленных эскизах изначально упущены какие-то важные нюансы и/или отсутствуют нужные для конструкции детали, узлы. Поэтому перед началом работ чертежи следует внимательно изучить, продумывая и учитывая следующие моменты:

какие основные и вспомогательные узлы будут у прицепа и каким способом их надо будет соединять – сваркой, скручиванием болтами и гайками или клепанием;
как будет происходить движение и согласование со стационарными поворотных элементов – через шарнир, втулку, подшипник либо ось;
есть ли желание сделать стояночные опоры;
нужен ли опрокидыватель для механической разгрузки кузова;
и так далее.

Сварка вспомогательных узлов тележки

После этого, возможно, чертежи придется дополнить какими-либо уточнениями, деталировкой или дорисовать в них недостающие, не предусмотренные изначально узлы и элементы. Зато сделав это, можно будет уже составить полную правильную опись необходимых материалов и инструментов.

Прежде чем приобретать необходимые материалы, следует посмотреть что имеется на участке или в гараже. Вполне может оказаться, что там найдется что-то пригодное для использования при сборке прицепа. Например, из любых круглых или профильных труб можно изготовить раму, другие силовые и опорные элементы конструкции.

Плуг для мотоблока Нева

Разновидности плуга для мотоблока Нева. Для сбережения фрез и сохранения их в рабочем состоянии на долгое время потребуется приобрести плуг.

Далее рассмотрим более подробно, какие плуги можно установить на мотоблок Нева.

У плуга есть геометрической формы стальной лемех и так называемая пятка для рыхления целины. После его использования необходимо будет дополнительно пройтись по грунту культиватором.

Сегодня на рынке плугов представлены 3 основные группы данного навесного оборудования для мотоблока Нева:

Однокорпусный. Оснащен одним лемехом и предназначен для легкой почвы. В процессе работы с таким оборудованием происходит отброс почвы на одну из сторон, поэтому для перехода на соседний ряд потребуется идти к началу борозды.
Оборотный плуг для мотоблока. Лемех изготовлен в форме пера, поэтому такая модель подойдет для почв более тяжелых. Одной из популярных моделей является поворотный плуг Зыкова, имеющий лево- и правосторонний корпус, оснащенный лемехом и отвалом, позволяющим переворачивать и измельчать грунт.
Роторный, имеющий несколько размещенных на одной оси рабочих лемехов, имеющих изогнутую форму. В процессе пахоты он вращает и перебрасывает грунт.

Для того чтобы определить, какой плуг лучше, следует оценить качество грунта на участке.

Установка оборудования и .

Чтобы правильно прицепить плуг на мотоблок Нева потребуется обратиться к инструкции по использованию мотоблока.

Рассмотрим, как выполняется настройка плуга. Его необходимо соединить со сцепкой и затем прикрепить на мотоблок. Чтобы начать использовать культиватор с прикрепленным к нему плугом, необходимо поменять колеса на грунтозацепы. Сцепка имеет специальную подножку, поэтому использовать дополнительные инструменты не потребуется. Устанавливать грунтозацепы стоит так, чтобы в итоге узкие его участки были расположены по ходу движения культиватора.

Плуг после его прикрепления к мотоблоку ни в коем случае не должен двигаться и наклоняться. При этом может потребоваться изменить глубину пропашки, для регулировки которой на стойке расположено несколько отверстий.

Перед началом использования плуга его надо отрегулировать. Для этого необходимо совместить продольные оси культиватора с плугом, а также расположить его строго вертикально. Настроить такое положение навесного оборудования можно после того как будет установлена сцепка. Отрегулируйте положение плуга. Для этого надо расположить его пятку параллельно грунту и зафиксировать такое положение с использованием болта

Важно помнить, что при осуществлении такого действия мотоблочный руль следует расположить в центре от регулирующего винта

Можно соорудить альтернативу плужку на мотоблок Нева своими руками. Отзывы тех фермеров, которые делали его самостоятельно, самые положительные. Для этого потребуются лемех из стали, толщина которой 3-5 мм, и отвал, в качестве которого можно использовать трубу диаметром около 50 см и толщиной стенок не менее 3 мм. Последующая сборка плуга проводится так же, как описано выше.

Обшивка каркаса кузова

На основание (платформу) прицепа инсталлируются вертикальные стойки, к которым привариваются борта. Необходимо отметить, что фронтальный и боковые борта делают несъемными, а задний борт закрепляется на петлях для предстоящего открытия и закрытия в случае появления необходимости погрузки разных негабаритных грузов. Элементы кузова представляют собой рамную систему, которая составляется из железных уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Этапы сборки бортов:

подготавливаются рамы всякого борта по отдельности;
берут лист покрытого цинком полотна и переносят размеры бортов на него;
борт вырезается по размеру.

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового железного листа, и прихватывается сваркой по всему периметру. Расстояние меж точками приварки составляет приблизительно 4-6 см. Функцию установки начинают с фронтального борта, потом – боковые, намертво связывая их с фронтальным. Задний борт закрепляется в петли, установленные на раме прицепа.

Прицепное устройство для мотоблока своими руками

Купить сейчас можно почти всё. Но гораздо интересней, а иногда и эффективней, сделать нужную вещь своими руками.

Необходимые материалы и инструменты

Для работы потребуются металлические трубы: круглые и профильные, с размерами 60×30 мм и 25×25 мм², разнообразный стальной прокат – уголок, швеллер, пруток. Потребуется металлический лист. В зависимости от того, что удастся достать, надо корректировать предварительные размеры на чертеже.

Сложные детали, например, ходовую часть прицепа, сделать самому в условиях гаража практически невозможно. Их лучше брать от списанных фирменных изделий. Например, для этого узла прицепа можно взять элементы подвески от «Запорожца» или от старого «Москвича». Конечно, механизм придётся перебрать, отремонтировать и собрать заново. Но это уже по силам умельцу.

Заготовки для каркаса ФОТО: youtube.com

Для работы нужен хороший набор слесарного инструмента — рабочий верстак, тиски, сверлильный станок и электродрель, молотки, напильники, свёрла, плоскогубцы, гаечные ключи, шуруповёрт, ножовка по металлу, болгарка, отвёртки. Хорошо иметь доступ к токарному станку. Обязательно надо владеть техникой электросварки.

Чертежи с размерами для прицепа к мотоблоку

Создание комплекта конструкторской документации (КД) является началом любой работы по созданию сложного изделия. Особенность труда самодельщика заключается в том, что его материальные возможности не всегда совпадают с его творческими желаниями. Поэтому делать детальные подробные чертежи иногда преждевременно. А вот чертёж общего вид с изображением всей конструкции и её примерных размеров разработать надо. В процессе работы будет выполнена корректировка под реальные возможности мастера.

Сборочный чертёж прицепа ФОТО: koffkindom.ru

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

Прицеп и прицепное устройство для мотоблока своими руками

Средний вес груза, перевозимого в прицепе для мотоблока, составляет около 0,5 тонн. Именно поэтому прицеп к мотоблоку очень полезен для любого фермера, который занимается сельским хозяйством.

Также прицеп для мотоблока превосходно подходит фермерам, которые стремятся сделать собственную работу легче. Это достижимо благодаря возможности работать сидя, используя прицеп. Результатом этого становится повышение производительности обработки каждого участка. Дополнительное применение прицепа — надежная установка навесного оборудования.

Для многих людей мотоблоки с прицепом недоступное приспособление, из-за довольно больших цен. Именно поэтому мы рассмотрим, как самостоятельно сделать это нехитрое устройство. Сделанный своими руками прицеп для мотоблока отличается высокой мобильностью и качеством — именно те качества, которые ценит каждый фермер.

Характеристики стандартных прицепных механизмов

Мотоблок, сделанный на производстве имеет, как правило, стандартные характеристики и размеры, поэтому прицеп для мотоблока также желательно подбирать исходя из определенных параметров:

Для самых легких моделей мотоблоков у прицепа должна быть длина и ширина в среднем 1 метр. Как правило, промышленные варианты имеют размер от 85 см, до 115 см. Предусмотренная вместимость тележки для мотоблока в подобном случае не должна превышать 300 килограмм. Цена от 200$;
В средних мотоблоках, мощность которых составляет от 5 лошадиный сил габариты не должны превышать (1×1.4-1.5 м), а вместимость 500 килограмм. Такие варианты стоят от 250$;
Для тяжелых моделей предусмотрены прицепы для мотоблоков двуосного типа 1.2 м × 2-3 м, с грузоподъемностью максимум 1 тонна. Цена на такие модели составляет от 500$ и выше.

Цены на телегу для мотоблока могут быть существенными, поэтому многие хозяева, занимающиеся сельским хозяйством, с целью экономии пытаются сделать прицеп для мотоблока. Постройка подобного прицепа дело не сложное, но все ровно к этой работе необходимо тщательно подготовиться, учесть возможные нюансы и углубится в технологию дальнейшего изготовления.

Как сделать самодельное прицепное устройство для мотоблока

Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.

Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.

Кронштейн навесных орудий мотоблока;
Консоль;
Прицепное устройство;
Подножка, используем доску s20;
Сиденье для водителя, используем доску s20;
Рама;
Кузов, используем доску s20;
Опорная балка, используем три бруса 50х50;
Болт М8;
Кольцо упорное, используем трубу 58х4;
Два колеса, сняты с мотоколяски СЗД.

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.

Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.

1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.

Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.

Корпус поворотного узла;
Для дышло используем трубу 49х3, L1820;
Для рамки подножки используем уголок 25х25х4;
Для упора используем трубу 58х4;
Для ребра жесткости используем сталь s4;
Для накладки используем полосу 25Х4.

Колесная ось для прицепа к мотоблоку

Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.

https://youtube.com/watch?v=tD8pjrbcRtQ

Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.

Прицепное устройство для прицепа

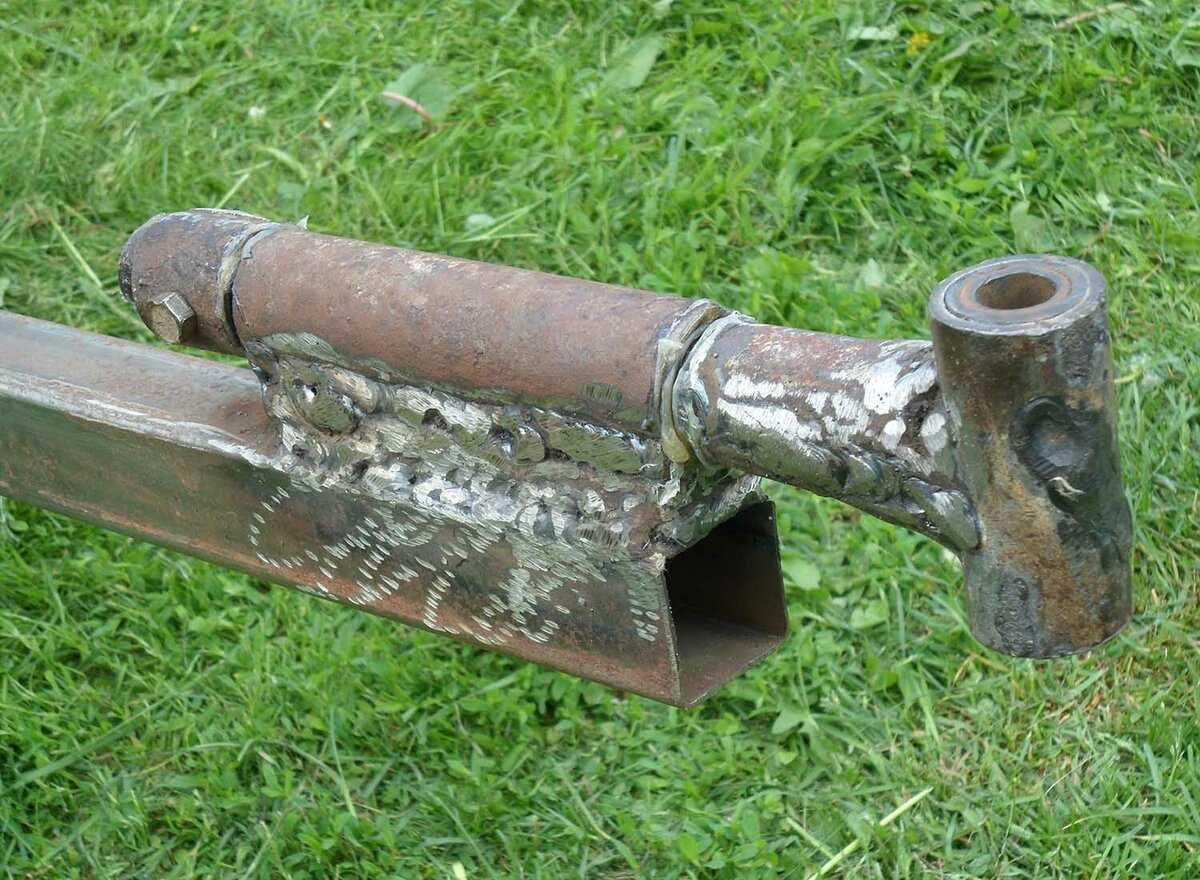

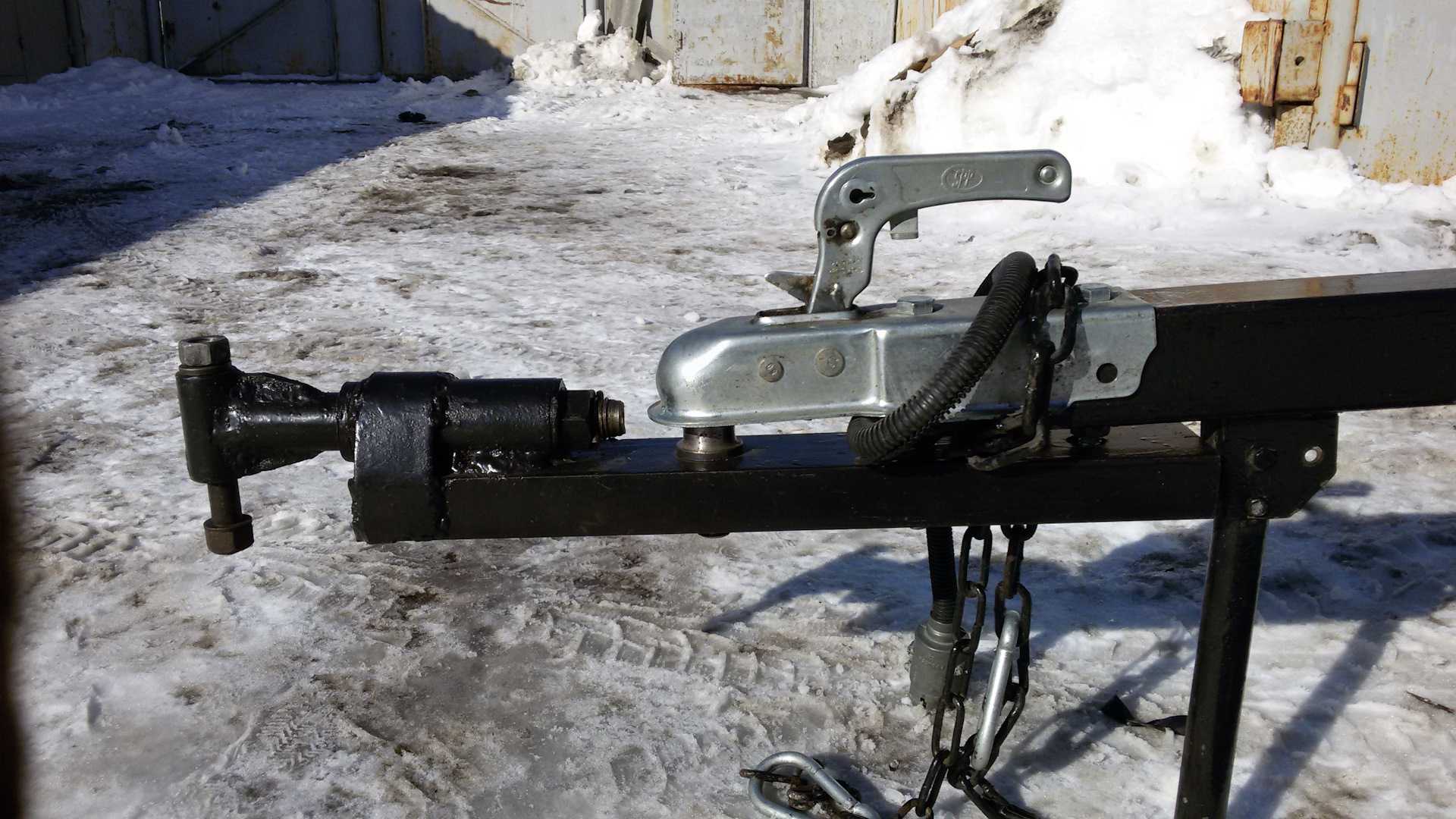

Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.

Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech

Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.

Составными частями поворотного узла водила являются:

прицепное устройство (1),
пыльники (2),
подшипники 36206 (3,6),
корпус (4),
втулка распорная (5)
дистанционная (7),
шайба (8),
гайка м20х2,5 (9),
масленка (10)
дышло (11).

Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

Тормоза

Для того чтоб прицеп случаем не покатился на уклоне и крепко стоял на дороге, для него предугадывают простейшую тормозную систему. Как создать тормоза на прицеп к мотоблоку? Идеальнее всего употреблять стояночную систему от кара либо байка и закрепить механизм около водительского места с помощью болтов.

Как и в любом тс, тормозная система является одним из причин сохранности дорожного движения. Без помощи других можно создать тормоза, применив трос, тягу и барабан:

На ступице 1-го из колес закрепляется барабан.
Берут диск тормоза и приваривают к нему маленький отрезок трубы.
Надевают механизм на ось.
Закрепляют тормозные колодки с тросом на ось, трос протягивают к рычагу около сидения водителя.

На два колеса тормоза обычно не устанавливают. Хватает и 1-го стояночного тормоза для прицепа к мотоблоку.

Основные детали телеги

Типовая конструкция тележки для мотокультиватора состоит из определённого набора элементов, но её несложно переделать под свои потребности. Например, владелец мотоблока может решить, что нужны дополнительные компоненты. Основные детали будут такими:

Подвеска. Она может быть осевого или портального типа. Допускается установка амортизатором, но с ними снизится грузоподъёмность, а вся конструкция будет более сложной. Упругие элементы не требуются, если владелец планирует ездить на невысокой скорости, при этом шины колёс имеют довольно высокий профиль. Рама. Её сваривают из отрезка профилированной трубы. Кузов. Варианты: с откидными или неподвижными бортами. Материалы: стальной лист, древесина или фанера. Металл соединяют сваркой, дерево — металлическим уголком. Стальная телега выглядит основательно, она более надёжна. Недостаток — большой вес. Дышло. Этот компонент соединяет мотоблок и прицепное устройство. Длину следует подбирать так, чтобы было удобно поворачивать. Сиденье. Его фиксируют к тележке или сцепному устройству. Руль

Самое важное при разработке этого механизма — добиться, чтобы на неровной местности не возникал риск деформации, а также не было повышенных нагрузок на скручивание. Задача рулевого механизма — обеспечить горизонтальное сочленение шарнирного типа с двумя степенями свободы.

Тележка опирается на два или четыре колеса

Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока

Тележка опирается на два или четыре колеса. Соответственно, она получается двухосной или четырёхосной. Что выбрать, владелец мотоблока решает сам. Вариант с четырьмя колёсами устойчивее, но он сложнее в изготовлении. Кроме того, двухосная телега весит больше, чем двухколёсная. Рекомендуется ориентироваться на мощность мотоблока.

Как можно сделать двухосный прицеп?

Прицепы с одной осью можно встретить чаще, но у них есть некоторые недостатки. В частности — это их центр тяжести. Ведь в том случае, если постановка кузова неверная, то груз будет заваливаться. Также это может привести к увеличению напряжения в месте сцепления, что в итоге его испортит. Избежать этого можно, если разместить центр тяжести строго над осью.

Убрать этот недостаток, а также увеличить грузоподъёмность можно, используя двухосные прицепы. Они состоят из главных блоков и узлов, как и модели с одной осью. Их единственное отличие — это четыре колеса и две оси. Причём оси изготавливаются так же, как и в прицепах с одной осью.
