Обзор популярных моделей
Некоторые модели по тем или иным причинам получили гораздо большее распространение, о чем можно судить по различным форумам, сайтам по продаже б/у техники или по наиболее частым поискам в поисковых системах. Ниже приведены основные характеристики и технические характеристики.
R 500
Рулонные пресс-подборщики от итальянского производителя WOLAGRI, которые отличаются небольшими габаритами, современной компоновкой. Алюминиевые валки выступают в роли прижимного элемента, который обеспечит формирование плотного вала.
Технические характеристики мини рулонного пресс-подборщика R 500 combi:
| Характеристики | Индикаторы |
| Ширина шапки, м | 1,3 |
| Размер рулона диаметр/длина, м | 0,57/0,63 |
| Потребляемая мощность, кВт/л.с | 15/11 |
| Частота вращения ВОМ, об/мин | 540 |
| Тяговый класс трактора, кН | 2-6 |
| Плотность пресса, кг/куб.м | 350 |
| Масса рулона, кг | 55 |
| Габаритные размеры ДхШхВ, мм | 1800x1400x1200 |
| Вес (кг | 520 |
RXYK 0850
Рулонный пресс-подборщик для мотоблока, который отличается большей мощностью и способен работать даже с грубыми кормами, такими как стебли кукурузы. Однако он имеет компактные размеры и производит довольно маленькие и легкие рулоны, что позволяет легко переносить их одному человеку.
Технические характеристики:
| Характеристики | Индикаторы |
| Ширина шапки, м | 0,8 |
| Рекомендуемая мощность трактора | 24-50 |
| Рулетка и т.д. | 500/700 |
| Рабочая скорость, км/ч | 2-5 |
| Габаритные размеры ДхШхВ, мм | 1150x1300x1200 |
| Вес (кг | 390 |
ППР-50
Бюджетный пресс-подборщик, у которого есть один заметный недостаток, а именно открытая камера прессования, что способствует угару при прессовании.
Невысокая цена делает ее наиболее привлекательной моделью для небольших фермерских хозяйств.
Технические характеристики мини-подборщика ППР-50:
| Характеристики | Индикаторы |
| Ширина шапки, м | 0,8 |
| Минимальная мощность трактора, л.с | 12 |
| Рабочая скорость, км/ч | 4-6 |
| Масса рулона, кг | до 20 |
| Габаритные размеры ДхШхВ, мм | 2500x1600x1500 |
| Вес (кг | 350 |
M60 Mini
Пресс-подборщики тюковые, которые производятся в Словении совместно с итальянской компанией. Выпускается под брендом SIP. У них достаточно скромные размеры, современная и надежная конструкция, а также вы можете выбрать один из нескольких вариантов рабочей ширины.
Технические характеристики:
| Модель М60 | МИНИ С | МИНИ | СУПЕР |
| Ширина подборщика, м | 0,9 | 1,05 | 1,4 |
| Длина тюка, мм | 400-1300 | 400-1300 | 400-1300 |
| Требуемая мощность, л.с | 20 | 20 | 20 |
| Габаритные размеры ДхШхВ, мм | 1490 х 3950 х 1350 | 1600 х 3950 х 1350 | 1900 х 3950 х 1350 |
| Вес (кг | 900 | 900 | 1000 |
Подготовка пресса к работе
Подготовка к работе начинается с установки фонарей и световозвращателей, а также проверки давления в шинах. От того, насколько шины хорошо накачаны, будет зависеть проходимость и скорость устройства. Обязательно стоит проверить все крепления, состояние сцепления, и при необходимости отрегулировать натяжение сцепления.
В бункер закладывают четыре катушки шпагата или любой другой прочной веревки, плотностью до 3350 текс. Шпагат проводится до отверстия в игле вязального устройства. После этого производится регулировка нужной длины тюка. Минимально можно установить 30 см, максимально – 130 см. Регулировка производится при помощи поднятия или опускания специального упора. Для фиксации заданной длины на упоре предусмотрен винт для стопора.
Данный пресс-подборщик позволяет также регулировать и плотность получаемого тюка из сена или соломы. Для этого в рабочей камере имеются вращательные винты. Для увеличения плотности винты поворачивают по часовой стрелке, а для уменьшения плотности – в обратном направлении.
https://youtube.com/watch?v=vxLV61ybeXs
Разновидности
Рулонный и тюковый виды уборки сена различаются по способу формирования брикетов.
- Круглый подборщик захватывает сено, которое поступает в барабан, и там под напором колосника материал скручивается в рулон, образуя блок в форме цилиндра. Когда стек будет сжат до нужного размера, последует звуковой сигнал. После этого рулон сматывается шпагатом и выкатывается из барабана. Если посмотреть на рулон, его верхняя часть намного плотнее внутренней, это сделано для лучшей циркуляции воздуха внутри стога сена. Каждый рулон имеет не только одинаковый размер, форму, но и вес. Что касается ценовой политики, то этот вид более доступен, чем мячи.
- Пресс-подборщик работает по другому принципу. Сразу стоит отметить, что данный пресс-подборщик несколько крупнее своего катанного аналога. Материал также подается в камеру прессования с помощью шнека. После полного заполнения камеры начинается работа с вязальным механизмом. С помощью нитей сжатый прямоугольный тюк связывается и выталкивается из камеры. В таком пресс-подборщике есть возможность контролировать плотность прессования, а также высоту получаемого тюка. Прямоугольные брикеты намного удобнее транспортировать и хранить, кроме того, машина может автоматически задавать плотность и размер шарика, что значительно упрощает процесс администрирования.
Обзор моделей
Обратите внимание, что оборудование рулонного типа встречается в фермерских хозяйствах намного чаще тюковых аналогов. Это связано с тем, что тюковые пресс-подборщики более требовательны к техническому обслуживанию и отличаются высокой стоимостью
Поэтому рассмотрим две рулонные модификации, которые пользуются большим спросом среди фермеров
Это связано с тем, что тюковые пресс-подборщики более требовательны к техническому обслуживанию и отличаются высокой стоимостью. Поэтому рассмотрим две рулонные модификации, которые пользуются большим спросом среди фермеров.
ПРФ 145
Данная модификация практически не имеет конструктивных недоработок и обладает высоким запасом прочности. Технические показатели данного оборудования выглядят так.
| Конструкционная масса | 1 900 кг. |
| Габариты: длина/ширина/высота | 4 150/2 300/2 400 мм. |
| Охватываемая площадь | 1.45 м. |
| Диаметр рулона | 145 см. |
| Масса рулона: сено/солома | 375/250 кг. |
| Скоростные показатели | 6-12 км/час. |
| Производительность | 5.5 тонн/час. |
ПРФ 180
Это пресс-подборщик рулонного типа с закрытой рабочей камерой. Такая конструкция оборудования позволяет минимизировать потери растительной массы, и формирует рулоны с плотным верхним слоем и рыхлой серединой.
В результате воздух беспрепятственно проникает внутрь рулона, предотвращая появление плесени. В основе агрегата лежит спрессовывающий механизм, который выполнен в виде цепного транспортёра, непрерывно закручивающего и уплотняющего растительную массу.
Пресс подборщики для минитракторов — виды, конструкция, чертежи
Пресс подборщик для минитрактора – незаменимое устройство, позволяющее подбирать сено и солому после уборки урожая. Такие устройства активно применяются для ухода за небольшими угодьями и большими сельскохозяйственными полями.
Достоинства использования пресса:
- Быстрая сборка сена и соломы с полей различной площади;
- Минимизация затрат, возможность получить максимальную прибыль или выгоду от собранного сена;
- Компактность.
Виды пресс-подборщиков
Производители предлагают рулонные и тюковые агрегаты.
Рассмотрим особенности каждого:
- Рулонный пресс-подборщик для минитрактора. При работе устройством формируются рулоны. Подбираемое сено прижимает специальная решётка для получения нужной формы. Уровень прижима можно регулировать, потому получаются плотные или рыхлые рулоны. На выходе готовые рулоны обматывается специальной крепкой нитью. Преимущества данного устройства: компактные размеры, готовые рулоны одинаковой плотности и размера, внутри хорошо циркулирует воздух. При работе оператору нет необходимости всё время контролировать работу подборщика;
- Тюковый пресс-подборщик для сена. Агрегат имеет внушительные размеры. При сборке соломы и сена формируются квадратные тюки – прямоугольные блоки. Можно настраивать плотность формируемого блока. Преимущества тюков перед рулонами: простота транспортировки и хранения, упрощённый процесс кормления.
Конструкция рулонного пресс-подборщика
Изготовить пресс для минитрактора можно своими руками. Предварительно нужно подготовить инструменты и материалы, тщательно изучить чертежи с размерами устройств.
С помощью самодельного подборщика собираются небольшие рулоны, которые легко грузить на транспортировочную тележку и переносить вручную.
Рулонный подборщик состоит из барабана, прессующего ремня, вязальных и натяжных устройств, подвижных валиков и транспортёров. Электрическая система отличается простотой с поворотными световыми сигналами и звуковыми устройствами освещения. Пресс получает достаточно мощности от вала минитрактора.
Ключевые части конструкции рулонного пресса:
- Лобовина. Выступает основой, к которой прикрепляются все узлы и элемент крепления устройства к минитрактору;
- Ходовая часть. Выступает основой пресс-камеры с двумя колёсами. Именно на них перемещается техника по участку;
- Подборщик. Его задача – собирать сено и солому с поля;
- Цилиндрическая камера-кожух с прессовальным механизмом;
- Карданная передача с мини-КПП, увеличивающая обороты.
Пресс включает вальцы, прижимную решётку, формировочную пластину на пружине (она выступает в качестве самодельного заводского аппарата с гидравликой).
Самодельный пресс-подборщик
Этапы создания удобного рулонного пресса:
- Собирается ходовая – основа на двух пневматических колёсах;
- Устанавливается лобовина и подборщик с транспортёром;
- Отдельно монтируется пресс-камера. В нижней части устанавливаются вальцы и прижимная решётка, в верхней – пластина с пружиной, прижимающая спрессованные пласты для плотного сматывания рулонов;
- Собирается привод. Его задача – обеспечить движение всех рабочих узлов устройства. Кардан соединяется с двухскоростной коробкой передач. От неё цепная передача идёт на вальцы и транспортёр;
- Установка шестерней. Их диаметр на подборщике должен быть больше, чем на вальцах. Так можно увеличить скорость сбора сена и силу прессования.
Предоставленное видео позволит ближе ознакомиться со спецификой работы самодельного пресса.
Специфика использования самодельного оборудования
Конструктивная сложность рулонных пресс-подборщиков существенно ограничивает фермеров в возможностях самостоятельного изготовления устройств.
В большинстве случаев работают самоделки по единому принципу:
- Травяная масса вручную помещается в пресс-тюкователь;
- Обвязываются готовые рулоны ручным способом;
- Зачастую прессованная камера имеет горизонтальный способ загрузки.
Пресс-подборщик, сделанный своими руками, имеет большую массу, готовые блоки сена часто распадаются во время погрузки или перевозки. Потому предварительно стоит оценить рентабельность такого оборудования.
Вам также может быть интересна статья про минитрактор Файтер.
Выбираем пресс-подборщик для мотоблока
В сельскохозяйственных работах не обойтись без различных приспособлений. Такие механизмы, как косилка, пресс-подборщик для мотоблока, ворошилка, грабли, триммер значительно повышают скоростной процесс. Люди, занимающиеся животноводством, хорошо знают, что заготовка сена требует больших усилий. Именно поэтому им так пригодится в быту пресс-подборщик, который поможет произвести все приготовления перед началом сезона дождей.
Что собой представляет?
Пресс-подборщик, устанавливаемый непосредственно на задний трактор, позволяет фермерам собирать качественное сено без особых усилий. Помимо сбора сухой травы, устройство прессует ее в так называемые шарики или брикеты различной формы. Форма брикета может быть как прямоугольной, так и цилиндрической, в зависимости от типа машины.
Для масштабных сельскохозяйственных работ выпускаются массивные пресс-подборщики сена, а для небольших ферм можно купить мини приспособление маломощной техники. Пресс-подборщики делятся на два подвида:
Чаще всего частные дилеры используют рулонный тип из-за его компактности, а тюковый тип больше подходит для сельскохозяйственной деятельности.
В последнее время чрезвычайно популярными стали мини-подборщики, которые сочетаются как с трактором, так и с мотоблоком. Благодаря небольшим габаритам его гораздо удобнее использовать на небольших участках. Именно поэтому это устройство стало просто незаменимым в небольших фермерских хозяйствах и популярным среди частных фермеров.
Как и обычные пресс-подборщики, мини-пресс-подборщики также делятся на тюковые и роликовые. Основным преимуществом этого устройства является вес производимого брикета, который составляет не более 20 килограммов.
Классификация
Помимо двух упомянутых типов, коллекторы соломы классифицируют по:
- форма связок;
- плотность – от 100 до 300 кг/м3;
- подача различных видов сена в камеру прессования;
- возможности агрегатирования — бывают навесными, полунавесными, самоходными и буксируемыми.
Разновидности
Рулонный и тюковый виды уборки сена различаются по способу формирования брикетов.
- Круглый подборщик захватывает сено, которое поступает в барабан, и там под напором колосника материал скручивается в рулон, образуя блок в форме цилиндра. Когда стек будет сжат до нужного размера, последует звуковой сигнал. После этого рулон сматывается шпагатом и выкатывается из барабана. Если посмотреть на рулон, его верхняя часть намного плотнее внутренней, это сделано для лучшей циркуляции воздуха внутри стога сена. Каждый рулон имеет не только одинаковый размер, форму, но и вес. Что касается ценовой политики, то этот вид более доступен, чем мячи.
- Пресс-подборщик работает по другому принципу. Сразу стоит отметить, что данный пресс-подборщик несколько крупнее своего катанного аналога. Материал также подается в камеру прессования с помощью шнека. После полного заполнения камеры начинается работа с вязальным механизмом. С помощью нитей сжатый прямоугольный тюк связывается и выталкивается из камеры. В таком пресс-подборщике есть возможность контролировать плотность прессования, а также высоту получаемого тюка. Прямоугольные брикеты намного удобнее транспортировать и хранить, кроме того, машина может автоматически задавать плотность и размер шарика, что значительно упрощает процесс администрирования.
Советы по выбору техники
На рынке сельскохозяйственной техники представлен широкий выбор рулонных пресс-подборщиков. Поэтому фермеры и дачники смогут подобрать для себя подходящее оборудование. Одним из основных критериев выбора служит мощность агрегата или тягача.
Рулонные машины любого типа будут наиболее подходящими для заготовки влажной растительной массы, где требуется формирование рулона с рыхлой сердцевиной, чтобы сено могло досохнуть в упаковке.
Функциональные особенности пресс-подборщиков, как и их назначение, сходны между собой. Легковесные компактные модели будут идеальным вариантом для работы на отдельных участках земли с соответствующей площадью.
При отсутствии погрузчиков для сбора рулонов, покупка крупного погрузчика будет нецелесообразной. В такой ситуации можно обзавестись небольшой машиной, укомплектовав ее устройством для выгрузки. Более массивные прессовые машины с высокой производительностью следует выбирать для больших полей.
В каждом случае рекомендуется хорошо изучить технические характеристики выбранной модели
При этом желательно обращать внимание на технику от ведущих и проверенных производителей. Далеко не лишним будет получение консультации специалистов, которые всегда готовы дать ответ на любой интересующий вопрос
Что собой представляет?
Пресс-подборщик, устанавливаемый непосредственно на задний трактор, позволяет фермерам собирать качественное сено без особых усилий. Помимо сбора сухой травы, устройство прессует ее в так называемые шарики или брикеты различной формы. Форма брикета может быть как прямоугольной, так и цилиндрической, в зависимости от типа машины.
Для масштабных сельскохозяйственных работ выпускаются массивные пресс-подборщики сена, а для небольших ферм можно купить мини приспособление маломощной техники. Пресс-подборщики делятся на два подвида:
- тюк;
- рулон.
Чаще всего частные дилеры используют рулонный тип из-за его компактности, а тюковый тип больше подходит для сельскохозяйственной деятельности.
В последнее время чрезвычайно популярными стали мини-подборщики, которые сочетаются как с трактором, так и с мотоблоком. Благодаря небольшим габаритам его гораздо удобнее использовать на небольших участках. Именно поэтому это устройство стало просто незаменимым в небольших фермерских хозяйствах и популярным среди частных фермеров.
Как и обычные пресс-подборщики, мини-пресс-подборщики также делятся на тюковые и роликовые. Основным преимуществом этого устройства является вес производимого брикета, который составляет не более 20 килограммов.
Пресс подборщик своими руками
Вы также можете сделать самодельный пресс-подборщик сена своими руками, ориентируясь на характеристики имеющегося в вашем распоряжении мотоблока, тем более, что все комплектующие можно недорого приобрести на разборке. Следует отметить, что работа устройства зависит от мощности вашего трактора – чем она выше, тем эффективнее процесс уборки.
Порядок сборки платформы высокого агрегата своими руками:
- образует ходовую часть — базовый прицеп на пневматической колесной паре;
- установить переднюю часть и багажник на прицеп;
- мини-пресс лучше купить готовый, нижняя часть должна состоять из прижимной сетки и роликов, а верхняя – из пружины, оснащенной пластиной;
- к кардану подключить 2-х скоростной редуктор, такая конструкция обеспечит цепную передачу энергии от основного инструмента к барабанам;
- для оптимизации усилия подбора установите на платформе подборщика шестерни достаточно большого диаметра.
Приобретя такой пресс-подборщик, вы сможете несколько автоматизировать свою работу и превратить сельскохозяйственную деятельность в полноценный источник дохода.
Обзор популярных моделей
Марки устройств, пользующиеся популярностью среди фермеров, имеют разные характеристики, которые для удобства восприятия сведены в таблицы.
ППР-50
Способен работать на равнинных территориях с тракторами мощностью от 10 до 80 л. с. Скатывает растительные корма в рулоны. Среди эксплуатационных параметров нужно отметить:
| Наименование характеристик | Ед. измерения | Значение |
| Производительность (зависит от плотности валка, влажности) по сену | т/час | до 1 |
| Максимальная ширина захвата | м | 0,8 |
| Скорость передвижения при работе | км/ч | 4–6 |
| Вес готового рулона по сену | кг | 20–25 |
| Габариты агрегата: длина-ширина-высота | м | 2,5*1,5*1,6 |
| Конструкционная масса | кг | 350 |
| Количество обслуживающего персонала | человек | 1 |
Пресс-подборщик ППР-50
9YK8050
Рулонное оборудование, обладающее высокими рабочими показателями и сравнительно низкой ценой. Пресс-подборщик способен функционировать с тягачом мощностью 14–35 кВт. Его характеристики:
| Наименование характеристик | Ед. измерения | Значение |
| Производительность (в зависимости от плотности валка, влажности) по сену | т/час | до 3 |
| Рабочий захват | м | 0,8 |
| Скорость передвижения при работе | км/ч | 3–5 |
| Размеры готового рулона по сену: диаметр и длина | см | 50*80 |
| Габариты агрегата: длина-ширина-высота | м | 1,2*1,5*1,6 |
| Конструкционная масса | кг | 410 |
| Количество обслуживающего персонала | человек | 1 |
Пресс-подборщик 9YK8050
R 500
Производит кормозаготовки в рулонах. Взаимодействует с мини-трактором, обладающим мощностью не ниже 11 кВт или 15 лошадиных сил, с вращением вала отбора мощности со скоростью 540 об/мин. Рабочие показатели пресс-подборщика:
| Наименование характеристик | Ед. измерения | Значение |
| Страна изготовитель | Италия | |
| Рабочий захват | м | 1,3 |
| Скорость передвижения при работе | км/ч | 2–6 |
| Вес выходного рулона по сену | кг | 55 |
| Габариты агрегата: длина-ширина-высота | м | 1,8*1,4*1,2 |
| Конструкционная масса | кг | 520 |
| Количество обслуживающего персонала | человек | 1 |
Модельный ряд пресс-подборщиков для мини-тракторов не заканчивается перечисленными устройствами и предлагает потребителям множество различных агрегатов, отличающихся ценой и показателями.
Пресс-подборщик R 500
Разновидности
Как работают пресс-подборщики? В основе конструкции, лежит прессовальная камера. Здесь растительная масса спрессовывается, формируется в валки определённой формы и обтягивается проволокой либо шпагатом.
В результате получается компактный валок сена, который удобен для транспортировки и дальнейшего хранения.
С учётом особенностей, оборудование можно разделить на две группы: крупногабаритная техника и мини пресс-подборщик.
- Первая группа используется в промышленных масштабах;
- Вторая – работает с мотоблоками и тракторами малого и среднего тягового класса.
Стоит отметить, что использовать высокопроизводительное навесное оборудование, которое агрегатируется с тяжёлыми тракторами на маленьких площадях нерентабельно.
Кроме параметров производительности, техника различается способом обработки растительной массы. По принципу действия пресс-подборщики классифицируются на 2 вида.
Рулонный
Здесь используются специальные вальцы, которые подают растительную массу в прессовальную камеру. Стоит отметить, что сено идёт непрерывным потоком и постоянно вращается.
- Когда плотность рулона достигает оптимальной массы, тракторист получает сигнал.
- Дальнейшие действия оператора сводятся к остановке оборудования и включению обвязывающего механизма.
- Затем сформированный рулон выгружается на землю, и процедура повторяется.

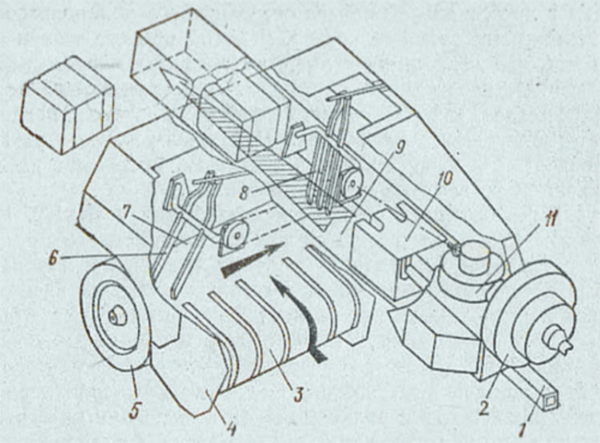

Тюковый
Здесь в основе конструкции лежит пресс, который возвратно-поступательными движениями формирует растительную массу в прямоугольные брикеты. Из преимуществ данного вида оборудования, можно отметить возможность регулировать плотность тюка.
Кроме того, посторонние предметы, которые попадают в рабочую камеру пресс-подборщика, удаляются посредством специального шкива. Это позволяет минимизировать вероятность механических повреждений оборудования.
Отдельно стоит выделить пресс-подборщик для мини-трактора. Это довольно компактное оборудование, которое эффективно работает на небольших площадях.
Здесь также можно встретить рулонные и тюковые модификации, но полученные валки будут намного меньше. Например, тюковый подборщик будет формировать сено в брикеты весом около 20 килограмм. Такие тюки можно загружать вручную, не используя дополнительную технику.
Характеристики
Для заготовки сена, соломы и сеяной травы широко используются пресс-подборщики рулонного типа. Модели разрабатывались и были максимально оптимизированы для уборки полей с разной площадью.
Современные технологии позволили сделать практичную конструкцию, обеспечивающую минимальное количество потерь при работе. При этом технические характеристики каждой машины можно подобрать в соответствии с условиями хозяйства, где роль играют такие факторы, как климат, тип и урожайность почвы и необходимая производительность.
Применение рулонных пресс-подборщиков подразумевает присоединение механизма, в основе которого лежит прессовальная камера, к трактору, мотоблоку или другой сельскохозяйственной технике. Их изготовление осуществляется в навесном и прицепном вариантах. Существуют также самоходные машины, которые можно встретить в сельскохозяйственных угодьях.
В состав рулонного агрегата входят:
- валец;
- ремень для прессования;
- барабан;
- валик;
- танспортер;
- натяжное оборудование.
Энергия для функционирования механизмов обеспечивается за счет вала отбора мощности сельхозтехники или собственного двигателя. Для работы пресс-подборщика необходимая мощность может варьироваться от 14 до 24 лошадиных сил.
Основными достоинствами устройств являются:
- экономия времени;
- минимизация трудозатрат: для работы на поле достаточно одного человека;
- простота обслуживания;
- эффективность сбора отходов на участке.
О производителе — компании «Сипма»
Производитель сельскохозяйственной и садовой техники — компания «Sipma S.A.» сегодня является одним из ведущих производителей сельхозтехники в Восточной Европе. Это не одно предприятие, а крупный польский агрохолдинг, объединяющий несколько заводов Люблинского региона Польской республики, с главным юридическим адресом в городе Люблине. Этот город имеет солидную историю производства сельхозтехники: первое предприятие по выпуску механических молотилок и соломорезок открылось здесь ещё в 1835 году.
В наше время заводы «Сипма» выпускают десятки наименований сельхозтехники, разнообразного хозяйственного и садового инвентаря, прицепов и полуприцепов. Благодаря своей относительно невысокой цене и проверенному годами качеству, эта продукция получила широкое распространение в 31 стране мира. Прежде всего, естественно, в странах бывшего социалистического лагеря и республиках СССР.

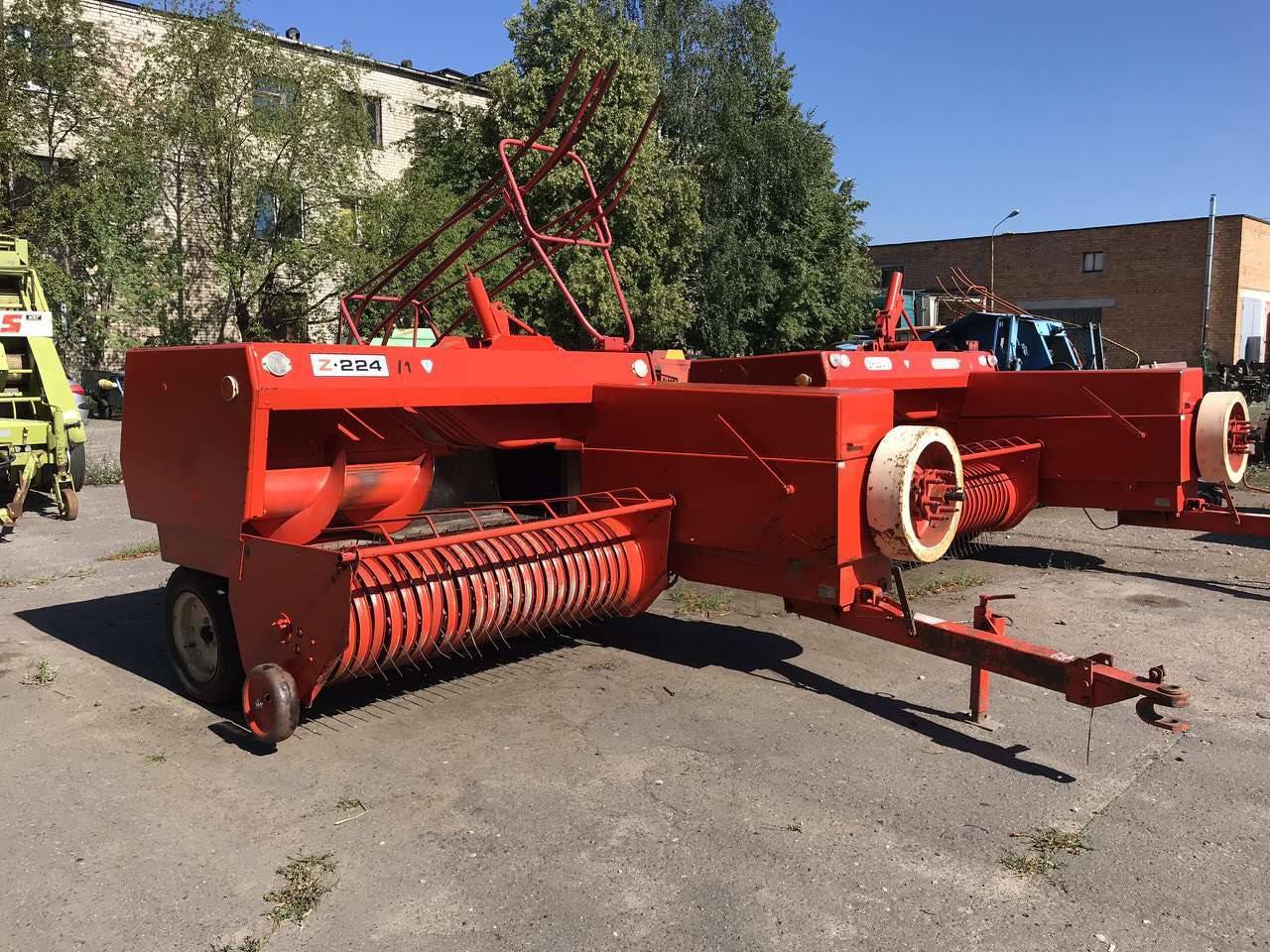

Пресс-подборщик «Sipma Z-224»: вид сзади
Тюковый пресс-подборщик «Sipma Z-224» является одним из «хитовых» образцов продукции польской компании и, в некоторой степени, её «визитной карточкой». Данная модель производится уже более 25 лет; количество проданных в разных странах этих сельхозмашин перевалило за сотню тысяч.
Этот факт, безусловно, свидетельствует в пользу данной модели. Своей надёжностью, неприхотливостью и безаварийностью работы пресс «Sipma Z-224» заслужил себе за эти годы практически безупречную репутацию.
Настройка
Регулировка подборщика Фортшрит начинается с установки поперечного подающего узла:
- Смонтировать приводной цепной механизм, при этом отметка на ведущей шестерне должна совместиться с засечкой на корпусе. Для обеспечения прокручивания механизма требуется отключить приводы остальных устройств. Цепь должна располагаться таким образом, чтобы привод включения был смещен влево от шестерни на 85-155 мм. При этом впадина зуба должна совпасть с механизмом включения.
- Проверить совпадение середины механизма активации привода с впадиной на шестерне. Недопустимо укорачивать цепь путем изъятия звеньев, поскольку это нарушит кинематику работы пресса.
После этого приводится в рабочее положение вспомогательный подающий механизм. Операция выполняется при помощи перестановки муфты, расположенной на редукторе поперечного подающего устройства.
Инструкция по настройке привода игл:
- Вручную установить кривошип привода в одну линию с тягой игл.
- Отметки на приводе включения должны совпасть с точками на кривошипе отключения. При рассинхронизации механизма требуется провести регулировку цепного привода.
- Провернуть механизм вручную до момента совпадения концов игл с верхней частью пазов на дне канала. Ход элементов должен составлять 30-70 мм.
Перед началом эксплуатации проводится осмотр техники:
- проверить затяжку резьбовых соединений;
- проконтролировать натяжение цепных приводов;
- убедиться в корректности установки рабочих элементов;
- смазать механизмы в соответствии с картой;
- проверить карданный вал привода и соединительные рычаги;
- осмотреть гидравлические фитинги магистралей, через которые не должно быть течи жидкости;
- убедиться в исправности тормозной системы и открыть запорный кран;
- соединить штекер электрической системы подборщика с разъемом, расположенным на тягаче;
- разблокировать стояночный тормоз;
- развести иглы машины в рабочее положение;
- провернуть прессовальный поршень в обратном направлении;
- установить размер тюка сена;
- отрегулировать механизмы (по необходимости).
Пресс для сена и соломы ПТ-165
Пресс пт -165 используется для собирания сена и соломы, формирования тюков прямоугольной формы, и сбрасывания тюков на поле. Данный пресс для сена может также использоваться вместе с трактором Беларусь, класса 1,4 тс.
В отличие от рулонного пресса, система формирования тюков имеет возможность регулировать плотность прессования. Пт-165 обычно используется в небольших хозяйствах, где нет возможности полностью механизировать процесс заготовки сена. Процесс прессования происходит путем движения поршня в рабочей камере, площадью 40*36 см.
Технические особенности пресса пт -165:
- Ширина захвата – 165 см,
- Размеры: 422*243*163 см,
- Площадь выхода: 1500 кв. см,
- Скорость движения во время работы: до 10 км/ч.
