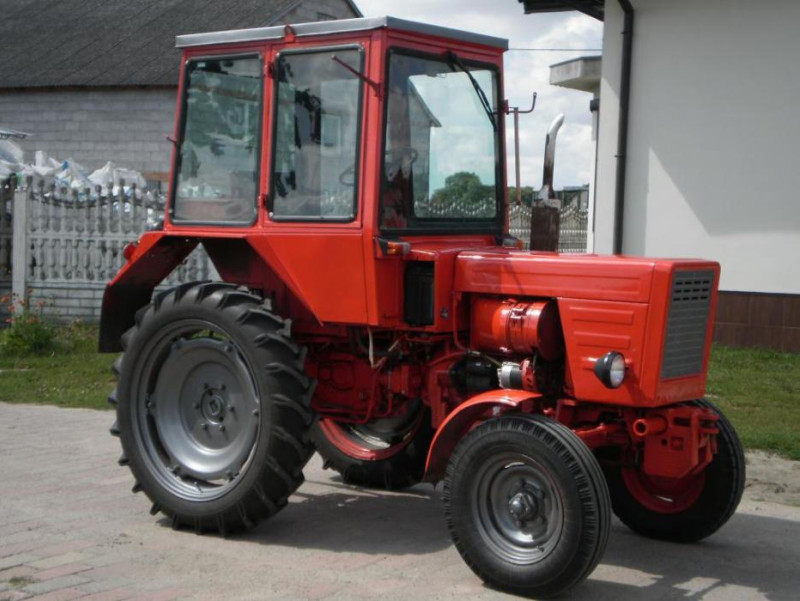

Трактор Т-25

Двигатель

В классическом исполнении «Владимирец» получил четырехтактный двухцилиндровый мотор с аэроохлаждением, расход которого всего 190 г/л.с./ч. Объем каждого цилиндра у него 2.08 литра. Двигатель отличается неприхотливостью к горюче-смазочным материалам, простотой конструкции и абсолютной ремонтопригодностью. В качестве особенностей конструкции выделяют систему двойной смазки под давлением и разбрызгиванием. Современные Т-25 могут комплектоваться четырех- и шестицилиндровыми движками.

Мотор закреплен на трех опорах. Две передние расположены на полураме на резиновых подушках. Они жестко крепятся к двигателю. Конструкция эластичная. Задний мост мотора закреплен на соединительном корпусе трактора при помощи фланца картера маховика.

Дизельное топливо поступает в систему при помощи насоса через распределитель. За один такт солярка последовательно проходит в оба цилиндра.

Pz.Kpfw. Т 25: обзор, характеристики, сравнение

Добавить к сравнению
Автомобиль добавлен к сравнению
Добавить конфигурацию автомобиля к сравнению
В сравнение добавлена ​​конфигурация автомобиля

Добавить к сравнению автомобиль в базовой комплектации
Удалить автомобиль из сравнения
Добавьте автомобиль в его текущей комплектации к сравнению
Удалить автомобиль из сравнения

Покупка

Машина была разработана компанией Škoda в рамках программы развития танков, инициированной Heer (сухопутные войска немецкой армии).

Командир

стрелок

Водитель

Радист

Погрузчик

Это автомобиль премиум-класса.

Огневая мощь

HP
Урон

мм
Пробивание брони

0}»>
л.с./мин
Урон в минуту

0, «спецификация_дельта-хорошо»: $данные
с
Время прицеливания

0, «спецификация_дельта-хорошо»: $данные
м
Рассеивание на 100 м

0}»>
шт
Боезапас

Мобильность

0}»>
/ 0}»>
/ т
Ограничение веса/нагрузки

0}»>
л.

0}»>
л.с./т
Удельная мощность

км/ч
Максимальная скорость

0}»>
град/с
Скорость перемещения

0}»>
град/с
Скорость поворота башни
Скорость поворота орудия

Живучесть

0}»>
HP
Очки жизни

/ / мм
Броня корпуса

0}»>
/ 0}»>
/ 0}»>
// мм
Броня башни

0, «спецификация_дельта-хорошо»: $данные
с
Время ремонта подвески

Устройство и технические характеристики

Особенности конструкции и технические характеристики позволили «Владимирцу» более полувека успешно конкурировать с более современными и комфортабельными моделями. К его характерным особенностям следует отнести:

• Регулируемая колея. На передних колёсах она изменяется с шагом 100 мм за счёт передвижения корпуса поворотных кулаков. Аналогичная регулировка колеи задних колёс производится благодаря изменениям положения диска на фланце оси колеса и обода на диске колеса.
• Регулируемый дорожный просвет. В зависимости от высоты используемых накладок и параметров установленных шин, он может варьироваться в пределах 437 – 657 мм.
• Короткая, 1775 мм, колёсная база.

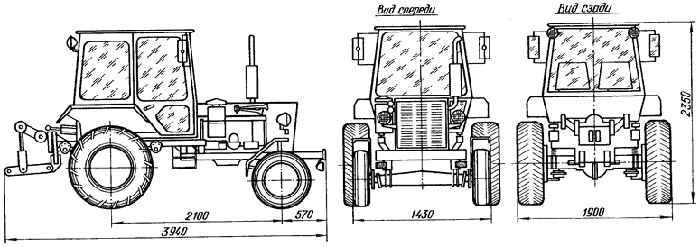

• Малые габариты. Длина без оборудования – 3180 мм, ширина при минимальной колее – 1472 мм, высота при минимальном просвете – 2577 мм.
• Одноместная кабина, обеспечивающая оператору простор и хороший обзор для наблюдения за работой навесного оборудования.

Ходовая Т-25

Движение трактора по поверхности обеспечивается за счёт агрегата, соединяющего между собой задние колёса одной оси. Передний мост делает изделие устойчивым, а так же изменяет направление движения ведущих колес. Технически, комплекс узлов переднего шасси состоит:

• Тяги самоходной установки;
• Системы рычагов самоходной установки;
• Поворотное основание ступицы, на которое монтируется колесо;
• Оси самоходной установки;
• Противовес самоходной установки;
• Ступица колёса самоходной установки.

Предусмотрена регулировка размера поперечного расстояния между серединами отпечатка шин на дороге. Для этого используют поворотные кулаки. Переставляя в них цилиндрическое крепёжное изделие в предусмотренные отверстия, меняется размер поперечного расстояния отпечатка. Задний мост регулируется поворотом диска, установленного на стойки, приделанные к ободу колеса изнутри.

Технические характеристики

После модернизации эксплуатационные характеристики и особенности разных модификаций значительно поменялись. Все модели тракторов – колесные. Их технические характеристики и особенности следующие:

• • Габариты: длина – 318 см, ширина – 147 см, высота – 248 см.
  • Мощность четырехтактного двухцилиндрового двигателя – 26,6 лошадиные силы.
  • Минимальный, как для техники подобного плана расход топлива.
  • Коробка передач – шестиступенчатая. Схема переключения передач – восемь передних и шесть задних скоростей.
  • Усовершенствованная электросхема. Поскольку трактор Т 25 оснащен цветной электрической схемой, то трактористу с ней стало работать значительно удобнее.

• • • Возможность подцепления любых навесок.
    • Кабина – полностью застекленная.
    • Наличие механизмов подключения для картофельной копалки, она же – картофелекопалка, а также для окучника картофеля.
    • Регулировка топливного насоса – ручная.
    • Кун. Это универсальный навесной копновоз, некоторые мастера изготавливают его своим руками.

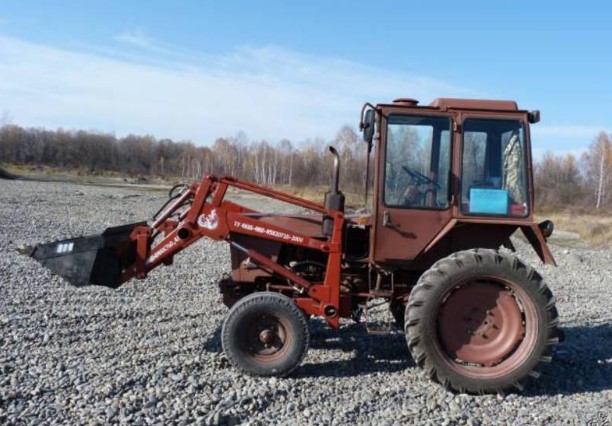

    • Ковш. Его устройство довольно простое, поэтому такое оборудование нередко бывает самоделкой.
    • Возможность работы с зерновой сеялкой.
    • Регулировка сцепления – ручная.
    • Универсальный трактор Т 25 способен тягать за собой самодельный прицеп. На эту сельскохозяйственную спецтехнику можно установить плуг или фрезу для обработки почвы.
    • Эстетичная вся застекленная кабина оборудована надежной печкой и кондиционером.
    • Схема подключения генератора – простая. В задней части есть две клеммы, к которым подключают провода от аккумулятора. Тракторный генератор вырабатывает ток в 12 Вольт.
    • Установка зажигания – ручная.
    • Передний мост к приводу не подключен.
    • Возможность работы с самодельными плугами.
    • Стартер редукторный.
    • Лебедка – электрическая.

Ходовая часть

Имеет довольно приличные технические характеристики трактор Т-25. Устройство ходовой части предельно простое. Несущая конструкция состоит из следующих элементов:

• два полурамных элемента;
• муфты сцепления;
• трансмиссия;
• задний мост.

Колесные пары давали возможность изменять ширину колеи:

• передние колеса – 1,2-1,4 м;
• задние – 1,1-1,5 м.

Такая особенность ходовой части позволяет трактору выполнять сложные маневры в ограниченных условиях. Покрышки, оснащенные грунтозацепами, дают возможность перемещаться в самых сложных дорожных условиях и при отсутствии как такового покрытия. Выше были описаны технические характеристики трактора Т-25. Регулировку клапанов и зажигания сможет выполнить сам водитель машины.

Особенности и преимущества

Рассматривая особенности трактора Т-25, можно отметить следующее: многоступенчатая механическая трансмиссия, подрессоренная подвеска, навесная система – универсальная. Во многих моделях опорная площадь грунтовых зацепов – до 35%, что способствует эффективной работе. На влажном грунте после проливных дождей, обычные узкие колеса пробуксовывают. Для сохранения проходимости, на трактор устанавливают колеса с широкопрофильными покрышками. Опытные трактористы просто немного стравливают воздух с камер и повышенная проходимость сохраняется. Также можно использовать так званые ежики.

Немаловажным преимуществом трактора Т-25 является возможность установки и применения фронтального погрузчика и щетки. Максимальная скорость движения всех модификаций, составляет 30 км/ч. Особенно впечатляет радиус поворота – 3,5 м. Это идеальная характеристика, поскольку такой радиус позволяет работать в теплицах, на приусадебных участках и на других небольших площадях.

Универсальный трактор Т 25 поставлялся в колхозы вместе с инструкцией по эксплуатации и комплектом запасных частей. Это связано с тем, что в те времена запчасти были дефицитом. Последние модели оснащены усовершенствованным электрооборудованием.

Органы управления и ходовая часть агрегата

Установить плуг и другие типы навесного инвентаря на трактор можно благодаря надежной ходовой части. Ведущим в конструкции является задний мост, в то время как передний мост играет роль опоры для передней части агрегата. Также передний мост служит для поворачивания колес при смене траектории движения машины.

Устройство переднего моста трактора состоит из таких элементов, как:

• Рычаги и тяги рулевой трапеции;
• Оси и поворотные кулаки;
• Ступицы колес;
• Поперечный балансир;
• Крепления для монтажа щеток и другого навесного оборудования для уборки территории.

Задние колеса состоят из таких запчастей, как шины низкого давления и штампованные диски. Покрышки колес имеют рисунок «елочка», благодаря которому они самостоятельно очищаются от грязи.

При замене запасных частей колес на обод необходимо надеть резиновую камеру с вентилем и саму покрышку. Внутри на ободе находятся 6 приваренных стоек, к которым крепится диск при помощи болтов. Чтобы отрегулировать колею своими руками, потребуется развернуть диск относительно осевого фланца и обод относительно диска.

Давление внутри шин при работе трактора с картофельной копалкой и другим навесным оборудованием в поле должно составлять не более 0,9 кг/см2.

Техническое обслуживание трактора

Техническое обслуживание трактора подразделяется на:

ТО первого класса (повседневное) — выполняется через каждые 50 часов эксплуатации. В процессе повседневного технического обслуживания оператор должен проводить проверку уровня масла в ДВС, контролировать топливо на предмет утечки. При необходимости поверхность силовой установки очищается от пыли, грязи, пятен солярки и масла. Выполняется очистка топливного фильтра, подтягиваются анкерные болты и крепление шкива.
ТО второго класса (сезонное) — согласно регламента производителя проводится через каждые 500 часов эксплуатации

Основное внимание в процессе сезонного техобслуживания уделяется проверке и восстановлению работоспособности следующих узлов: сальник коленвала, топливные форсунки, клапан впуска и выпуска топлива, моховик, поршневые кольца, крепеж головки цилиндра ДВС.

Важным преимуществом данной модели сельскохозяйственной техники является тот факт, что его техническое обслуживание является несложным и может выполняться самостоятельно.

Технические показатели

Указанные плюсы Т-25, его универсальность достигались за счет заложенных конструкторами технических характеристик:

1. Тяговая категория – 2,0.
2. Колесный привод – 4х2.
3. Максимальная грузоподъемность – 0,63 тонны.
4. Габаритные параметры:
   1. Колесная база – 1,78 м.
   2. Размер колеи – от 1,20 до 1,40 м.
   3. Длина – 1,18 м.
   4. Ширина – 1,49 м.
   5. Высота – 2,48 м.
   6. Эксплуатационный вес (масса трактора) – 2,02 тонны.
5. Силовой агрегат:
   1. Дизель – Д-21 (двухтактный).
   2. Мощность – 20,0 л. с.
   3. Рабочий объем – 2,07 л.
   4. Количество цилиндров – 2.
   5. Охлаждение – воздушное.
   6. Число оборотов – 1800 об/мин.
   7. Расход топлива – 190 г/кВт*ч.
   8. Вес мотора – 0,280 тонны.
6. Трансмиссия:
   1. КП – механическая,
      1. кол-во передних передач – 8,
      2. кол-во задних передач – 6.
7. Скорость движения – 1,30 – 21,0 км в час.
8. Шины:
   1. передние – 5,5-16.
   2. задние – 9-32).
9. Общие параметры:
   1. Тяговая мощность – до 0,80 т.
   2. Агропросвет – 0,42 м.

Техническое обслуживание

Чтобы продлить срок эксплуатации трактора, необходимо проводить своевременное техническое обеспечение. Машину чистят от грязи после каждого выезда на полевые работы. Уход за корпусом позволяет избежать коррозии металла кузова.

Замену моторного масла проводят через каждые 240 часов работы. Этой модели подходят масла марки М-10Г2к или М-10В2. Масло в гидравлической системе меняют после 500 моточасов. Для Т-25 подходят любые составы типа STOU. Трансмиссионные жидкости подлежат замене раз в год перед сезонными работами. Обычно выбирают масла Тап-15В или ТАД-17и.

Также техобслуживание проводят при выявлении неисправностей в работе трактора. Если не заводится двигатель, проверяют:

• настройку пусковой частоты коленчатого вала;
• наличие грязи в топливной системе и на воздушных фильтрах;
• исправность топливного насоса;
• настройку угла опережения впрыска;
• состояние форсунок;
• качество топлива.

Если из мотора идет дым, это свидетельствует о:

• недостаточной подаче воздуха;
• низком качестве горючего;
• повышенной нагрузке на двигатель;
• заниженном угле впрыска топлива;
• неисправности иглы распылителя форсунки;
• залипании отверстий форсунки.

Тракторы Т-25 помогают аграриям более полувека. За это время они претерпели ряд изменений, но все еще остаются эталоном надежной и производительной техники для малых и средних фермерских хозяйств.

Силовая установка самоходной машины Т-25

Двигатель, устанавливаемый на трактор — дизельный агрегат Владимирского тракторного завода. Мотор маркируется аббревиатурой Д21А1, выполняет четыре такта, оснащен воздушным охлаждением, с двумя камерами объёмного вытеснения.

Система смазки агрегата комбинированная, рабочая жидкость подаётся к трущимся деталям под давлением и разбрызгиванием, это поддерживает тепловой режим на необходимом уровне. Время работы мотора на холостом ходу, превышающее допустимые нормы не приветствуется, поскольку приводит к перегреву.

Силовая установка Д21 трактор Т-25:

Силовая установка Д21

Показатели силовой установки Д21Ф1:

• Тип установки – двигатель внутреннего сгорания, воспламенение от сжатия;
• Количество тактов двигателя – 4;
• Количество камер объемного вытеснения двигателя, шт. – 2;
• Смесеобразование – камера сгорания в поршне, непосредственный впрыск рабочей смеси;
• Насос топливный (ТНВД) – НД21/2, одноплунжерный, рядный, с ручной подкачкой;
• Мощность двигателя, кВт/л.с. – 19,5/26,6;
• Обороты коленчатого вала, мин-1 – 1600;
• Работа камер объёмного вытеснения, порядок – 1-2-0-0;
• Камеры объёмного вытеснения, расположение – вертикально, в ряд;
• Поперечник камеры объёмного вытеснения, миллиметров – 105;
• Расстояние от нижней мёртвой точки до верхней мёртвой точки, миллиметров – 120;
• Компрессия двигателя – 16,5;
• Габариты двигателя (Д*В*Ш), мм – 689*865*628;
• Вес двигателя (зависит от комплектации), кг. — 272/295;
• Удельный расход двигателем дизеля, г/кВ*ч – 223.

Гидросистема трактора Т-25

Гидравлика на трактор позволяет контролировать работу гидравлических систем используемого для работы навесного оборудования. В конструкцию гидросистемы трактора Т-25 входит насос, бак для заливки масла, один или несколько высокопрочных силовых цилиндров, маслопровод и гидрораспределитель.

Давление в предусмотренной системе образуется за счет работы шестеренчатого масляного насоса. Под действием давления масло поступает во внутреннюю полость распределителя. В зависимости от расположения золотника, масло проходит в нижнюю или верхнюю часть гидравлического цилиндра, передвигая, при этом, поршень в нужную для работы сторону.

Модификации

На сегодняшний день известны три основных варианта модификации трактора Т-25:

1. Т-25А2 – облегченная версия Т-25, имеющая сниженную массу. Металлическая кабина заменена на тентовую, что принесло свои минусы в виде потери этой моделью способности к всесезонной работе.
2. Т-25А3 отличается более современным внешним видом и усиленной конструкцией кабины. Последний факт позволил увеличить общую безопасность модели и защитить оператора от серьезных травм в случае неожиданного переворота трактора во время движения.
3. Т-25К кардинальным образом отличалась от базовой версии. Модель предназначалась для работы на кукурузных полях. Отсюда увеличенный клиренс, составляющий 1,5 м.

Т-25 “Владимирец” является образцом неприхотливого, но верного коня, который честно трудится и никогда не подводит своего хозяина. Стоимость машины невелика, подержанный трактор можно приобрести от 50 тыс. рублей. Таким образом, каждый хозяин может позволить себе иметь надежного помощника.

Технические характеристики трактора

Трактор Т 25 представляет собой универсальный колесный агрегат. Он обрел свою популярность не только из-за надежности и возможности эксплуатации в различных условиях практически с любым типом навески, но и благодаря неплохим техническим характеристикам. Среди них выделяются:

• Доработанный, по сравнению с предыдущими моделями, двигатель марки Д21А1;
• Тяговые способности – 0,6 т.;
• Мощность мотора – 27 л. с.;
• Возможность передвигаться на одной из 8 передних и 6 задних скоростях;
• Колея – от 120 до 140 см.;
• Физический вес – 2021 кг.;
• Максимальная скорость передвижения – 22 км./ч.;
• Расход топлива – 225 г./л.с. за час эксплуатации;
• Примерная грузоподъемность – 610 кг.;
• Отбор мощности – 540 об./мин.

Трактор Т 25 имеет небольшие габариты. Длина агрегата составляет 3,18, а ширина – 1,47 м. Высота машины с учетом кабины составляет 2,47 м. Скромные габаритные размеры делают трактор Т 25 незаменимым помощником на небольших участках, площадью от нескольких соток до 2–3 гектаров.

Агрегат можно уверенно использовать в паре с картофелекопалкой, боронами, плугами. Трактор Т25 эффективно работает с окучником для картофеля, при необходимости агрегат можно эксплуатировать вместе с куном. Для перевозки груза владелец трактора может прицепить к агрегату прицеп самодельный или одноосную телегу. Зачастую при обработке почвы фермеры устанавливают на трактор специальные «ежики», которые помогают более эффективно культивировать твердые почвы.

Ниже рассмотрим все о тракторе Т 25 и детально изучим особенности его основных элементов и узлов.

Механизмы управления Т-25

Контролирует перемещение самоходной машины рулевое управление. К элементам относятся:

• Руль самоходной установки;
• Рулевая колонка самоходной установки;
• Два зубчатых колеса конической формы;
• Червячный механизм самоходной установки.

Трактор Т-25, кабина:

Т-25 кабина

Управляется трактор рулём, при повороте которого через червячную передачу передаётся усилие на рулевую трапецию переднего моста.

К органам управления относятся:

• Педаль газа самоходной установки;
• Педаль тормоза самоходной установки (двойная);
• Педаль сцепления самоходной установки;
• Педаль, отвечающая за блокировку дифференциала;
• Кулиса и рычаг управления реверсом;
• Рычаг подкачки топлива самоходной установки;
• Рычаг отбора мощности самоходной установки;
• Рычаги, отвечающие за гидравлику трактора, гидроцилиндры.
• Навесное оборудование

Конструкция самоходной установки предполагает использование навесных механизмов. Поэтому предусмотрен классический трёх точечный механизм навески:

• Ряд металлических ограничительных звеньев, продетых одно в другое;
• Тяга, расположенная по центру;
• Две тяги, идущие вдоль трактора.

Тяги, идущие вдоль трактора, одним концом крепятся к коробке передач. Раскосы соединяют эти тяги с подъёмным рычагом, который получает импульс от силового цилиндра через подъёмный вал.

Навесное оборудование трактора Т-25:

Навесное оборудование Т-25

Конструкционные элементы трактора

Двигатель

На тракторе Т-25 устанавливался двухтактный дизельный двигатель с системой воздушного охлаждения Д-21.

Являлся рядной двухцилиндровой версией надежного мотора, который имел четырех и шестицилиндровые варианты исполнения с большими размерами для других типов тракторов.

Это позволяло достичь унификации, обеспечивало ремонтопригодность и малый вес Д-21. На Т-25 за счет применения в топливной схеме аппаратуры, использовалось топливо с невысоким качеством.

Прежде это свойство обеспечивало топливный насос, топливный фильтр. Требовалась соответствующая регулировка ТНВД на Т-25.

Длительная работа двигателя на низкокачественном топливе приводила к увеличенному расходу или поломке ТНВД с последующим ремонтом.

Экономичность работы силового агрегата достигалась правильной установкой, регулировкой зажигания в системе топливообеспечения. Поэтому как правильно выставить зажигание на Т-25 знал каждый механизатор.

Кабина

На тракторе устанавливалась одноместная кабина особенностью которой было остекление, что позволяло выполнять сельскохозяйственные операции.

Энергооснащение Владимирца достигалось генератором Т-25 увеличенного размера, в системе управления использовалось электрическое оборудование, электрический стартер (вместо «пускача» на бензине), передние и задние фары, контрольные лампы функционирования отдельных агрегатов.

Регулируемая рулевая колонка улучшала условия труда механизатора. Среди недостатков в устройстве кабины выдел низкую шумоизоляцию и недостаточный обогрев для работы в зимних условиях.

Ремень генератора не выдерживал интенсивных нагрузок и требовал замены. Установку нового ремня механизатор мог выполнить самостоятельно, а для улучшения отопления использовались дополнительные самодельные обогреватели с большим весом.

Ходовая и трансмиссия

Т 25 обладает классической ходовой частью для трактора с ведущим задним мостом и передним мостом с уменьшенными колесами.

Небольшими партиями по индивидуальным заказам выпускался Т-25 с передним ведущим мостом. На тракторе Т 25 применен механический вариант трансмиссии, который включает в себя следующие агрегаты:

• механическую КП;
• муфту сцепления;
• задний вал отбора мощности для навески.

Т-25 универсальный трактор для сельхоопераций. При выполнении, для качественного результата, выдерживают скорость движения.

Скорость Т-25 обеспечивает сцепление, требующее периодической регулировки. Конструкция сцепления имеет высокую надежность, но при этом механизатор должен знать описание и порядок, как отрегулировать и настроить сцепление. К частым особенностям поломок механизма считают:

• дефекты корзины;
• поломки лапок и пружин;
• износ диска сцепления.

Ходовая часть на тракторе Т-25 состоит из:

• переднего и ведущего заднего моста;
• полурамного каркаса;
• рулевого устройства;
• колес.

Важными элементами ходовой части являются задние колеса, установленные на Т-25. Они обеспечивают проходимость и тягово-сцепные параметры трактора.

На задний мост устанавливаются колеса с шинами или резиной следующего размера: 9-32 и рабочим давлением от 0,80 до 1,10 кг/см2.

Гидравлическая система

Устройство и параметры позволяли агрегатировать трактор с большим количеством сельскохозяйственных агрегатов:

• насос НШ 10 или НШ 16;
• механический привод масляного насоса;
• масляный фильтр;
• датчик (указатель) температуры масла.

Бак гидросистемы вмещает 7,50 л масла. Причинами которые чаще служили основаниями для поломок являлись, некачественное масло залитое в гидравлику и обрыв привода насоса НШ 10.

Достоинства и недостатки

Несмотря на скромные тяговые характеристики, техника, оснащённая двухцилиндровым дизельным мотором воздушного охлаждения Д21А1, развивавшим мощность 25 л. с., имела немало достоинств:

• Малые габариты и высокая маневренность, позволяющие работать на ограниченном пространстве.
• Низкая нагрузка на грунт, благодаря чему Т-25 без проблем эксплуатируется на почвах, структуру которых повреждают более тяжёлые трактора.
• Высокая проходимость. Этим параметром модель, не в последнюю очередь, обязана своему малому, в 2020 кг, весу.
• Возможность работы с разнообразным навесным оборудованием, адаптированным под вал отбора мощности, находящийся в задней части машины.
• Низкие эксплуатационные расходы. В их основе малый, порядка 190 г. на л. с. в час, расход топлива, неприхотливость, простота обслуживания и разумные цены на запасные части.

Не обошлось и без недостатков, среди которых чаще всего упоминается недостаточная прочность коленчатого вала. На самом деле, поломки коленвала двигателя Д21А1, как правило, связаны не с конструктивными недочётами. Их причиной становятся нарушения эксплуатационных требований:

• Использование низкокачественного топлива.
• Заполнение системы смазки моторным маслом, не соответствующим требованиям технической спецификации.
• Превышение допустимых нагрузок.
• Перегрев силового агрегата.

Если относиться к трактору Т-25 бережно, то он служит своему хозяину верой и правдой.

Комплекс навесного оборудования

Между задними колесами расположен механизм задней навески. Он представляет собой конструкцию, состоящую из соединительной цепи, одной центральной и двух продольных тяг, которые с одного края крепятся к кронштейнам, соединенным с КПП машины. Продольные тяги с подъемными рычагами объединены раскосами. Через подъемный вал они получают усилие от цилиндра. Навеску крепят на свободные концы продольных и центральной тяг.

Гидравлическая система обеспечивает работу прицепного и навесного оборудования, в том числе поднимает и опускает механизм навески. Она включает в себя масляный бак, шестеренчатый насос, силовой цилиндр, гидрораспределитель и маслопроводы. Масляный насос создает в системе давление. Как следствие, масло поступает сначала в распределительную камеру, а затем в гидрораспределитель, провоцируя движение поршня.

Конструкция мотора агрегата

В основу конструкции машины вложен проверенный временем, надежный четырехтактный двигатель, работающий вместе с системой воздушного охлаждения и стартером редукторным. Семейство моторов специально для трактора было разработано на Владимирском заводе. В модельном ряде существуют 2-, 4- и 6-цилиндровые двигатели, снабжающиеся большим количеством унифицированных элементов. В стандартной комплектации Т-25 оснащается двухцилиндровым мотором Д21А1, номинальной мощностью 27 л. с. Мощность этой модели двигателя может немного меняться, в зависимости от схемы подключения генератора.

При условии правильной регулировки топливного насоса, мотор будет потреблять минимальное количество топлива и смазочных составов. Конструкция двигателя проста и легко поддается самостоятельному ремонту. Одна из главных особенностей мотора – наличие двойной смазочной системы, работающей под разбрызгиванием и давлением. Благодаря наличию этого узла, Т-25 и его модификация, Т25 100 – универсальный трактор, выдерживающий эксплуатацию в любое время года и при любых рабочих условиях.

При разогретом моторе и исправном аккумуляторе с непрерывной электрической схемой цветной, давление масла на номинальных оборотах составляет порядка 3 кгс/см2. Трактор t25 нельзя не держать на холостых оборотах на протяжении длительного времени.

Устройство мотора закреплено при помощи трех опор. Эластичные передние опоры располагаются на полураме на специальных резиновых подушках и надежно удерживают мотор посредством жесткого соединения. Задняя часть двигателя закреплена на соединительном корпусе трактора посредством фланца картера.

Надежность фиксации мотора существенно расширяет способности трактора. Его можно уверенно использовать с ковшом – в таком случае двигатель не оторвет от одной из полурам, как это часто бывает с тракторами других марок. И как культиватор, и как погрузчик, агрегат покажет высокую эффективность и выносливость, а его элементы будут надежно удерживаться в конструкции. Даже если какие-либо детали все же выйдут из строя, их всегда можно быстро заменить самоделками – на работу машины это практически никак не повлияет.

Трансмиссия

Трактор оборудован механической коробкой передач, имеющей реверс и удвоитель, за счет чего удалось расширить диапазон скоростей. Сцепление у Т-25 сухое, однодисковое, постоянно замкнутое. Валы расположены поперечно. Первичный вал с конической шестерней закреплен на двух шарикоподшипниках во фронтальной части корпуса КПП. Посередине вала расположен реверс, справа от которого – шестерня 2 и 4 передач, слева – 1/3 и 5/6. Привод заднего ВОМ и комплекс пониженных передач разместили в нижней части корпуса.

Схема сцепления трактора Т-25 показана на фото.

Все части КПП защищены литым корпусом.

Особенности коробки передач трактора

Отечественный трактор оснащается механической трансмиссией. Коробка переключения передач снабжается удвоителем и реверсом, благодаря чему агрегат может передвигаться в широком диапазоне скоростей – 8 передних и 6 задних. Данный набор передач, в паре с правильной регулировкой сцепления, дает возможность использовать машину на скорости от 1,2 до 22 км./ч. Сцепление трактора однодисковое, сухое, замкнутое, с поперечным расположением валов.

Все элементы КПП помещены в литой корпус и подключены к электросхеме агрегата через отдельное реле. Передняя часть корпуса снабжена первичным валом, расположенным на двух подшипниках, и соединенных с шестерней конической формы. Согласно инструкции по эксплуатации, эта шестерня находится в постоянном контакте с ведомыми коническими шестернями реверсивного устройства. Само устройство расположено посредине промежуточного вала.

Справа от реверсивного устройства на валу располагается подвижная шестерня, отвечающая за вторую, третью и четвертую передачу. Слева на этом же валу расположены шестерни, приводящиеся в действие по схеме переключения передач с 1–3 и 5–6 скорости.

В нижней части корпуса под промежуточным и главным валами находится привод отбора мощности заднего вала и механизм пониженных передач. Он также отвечает за работу фрез при передаче на них усилия мотора.

На верхней крышке трансмиссии располагается блокиратор, который не дает менять скорости при неполном выключении и включении сцепления. Этот же блокиратор предохраняет шестерни от поломки зубьев.

Корпус коробки передач соединен с устройством задней навески, тормозными рукавами, устройством электрическими элементами печки и деталями рулевого управления.

Трансмиссия Владимирца

В комплектацию трактора Т-25 входит механическая КПП, способна работать в 14 скоростных режимах. Две из задних передач трактора работают в замедленном темпе, что необходимо для применения вместе с трактором сеялок, оборудования для распределения удобрений и других конструкций. Коробка передач укомплектована поперечными валами, существенно продлевающими сроки эксплуатации трансмиссии трактора Т-25.

Муфта сцепления Владимирца представлена в виде сухого однодискового механизма, который находиться в постоянно замкнутом виде.

Ходовая часть трактора

Трактор Т-25 Владимирец – это агрегат, ведущим в котором является задний мост. В передней части имеющегося в конструкции балансира предусмотрены приливы, внутри которых зацементированы специальные высокопрочные втулки из закаленной стали.

Концы предусмотренного в конструкции трактора  балансира оборудованы специальными разрезами, в которых посредством стяжных болтов фиксируются поворотные кулаки. Каждый кулак имеет по 4 отверстия, необходимы для настройки ширины колеи. Вставляя штифт в одно из отверстий, колея меняется, а с ней, и возможность применять разные навесные приспособления.

На обод колес надета герметичная плотная резиновая камера, имеющая воздушный вентиль. Во внутренней части обода расположены 6 стоек, на которых удерживается диск. Последний закреплен на фланцах осей задних колес. Посредством разворачивания диска по отношению к фланцу оси, появляется возможность настройки задней колеи в диапазоне от 120 до 150 см.

Оптимальным для выполнения сельскохозяйственных работ трактором Т-25 считается давление в его шинах в пределах от 0,8 до 0,9 кг/см2. Для перевозки груза давление нужно увеличить до 1,2 кг/см2.

В зависимости от модификации трактор Т-25 может иметь полный привод – в большинстве случаев такие модели используются для работы в наиболее тяжелых эксплуатационных условиях.

Особенности конструкции

Трактор Т-25 ценится владельцами за неприхотливость в обслуживании, простоту ремонта, совместимость с широким перечнем навесного оборудования. Последний пункт позволяет использовать машину в самых разных видах работ.

1. Одним из элементов конструкции является полурама. Это позволяет регулировать ширину колеи передних и задних колес, а также дорожный просвет.
2. Ремонтные комплекты запчастей производятся в большом количестве и реализуются по низкой цене. В результате для выполнения ремонтных работ не требуется значительного бюджета, а сроки простоев сводятся к минимуму.
3. Навесное оборудование подключается непосредственно к гидронасосу с отдельным приводом, мощности которого достаточно для работы любых агрегатов.
4. Показатели проходимости трактора не снижаются даже при обработке междурядий на узких шинах.
5. Обогрев кабины в моделях вплоть до 1996 года обеспечивался теплом от гидросистемы. В более поздних моделях источником тепла стала маслосистема силового агрегата.

Основная недоработка заключается в чрезмерно активной системе воздушного охлаждения, из-за которой двигатель не может длительное время работать на холостых оборотах.

Заключение

За прошедшие годы Владимирец производился в большом количестве модификаций. Но независимо от комплектации и года выпуска Т-25 сохранял свои компактные габаритные размеры и отличную маневренность, благодаря которым он вплоть до настоящего времени продолжает успешно трудиться во многих агропромышленных предприятиях, на приусадебных хозяйствах и частных фермах. Последние экземпляры легендарного трактора покинули конвейер в 2019 г. Ему на смену пришли более перспективные и совершенные модели. Впрочем, если рассматривать их более детально, то становится понятно, что многие техническое решения в них, уже успели положительно зарекомендовать себя именно в Т-25.

Подводя итог

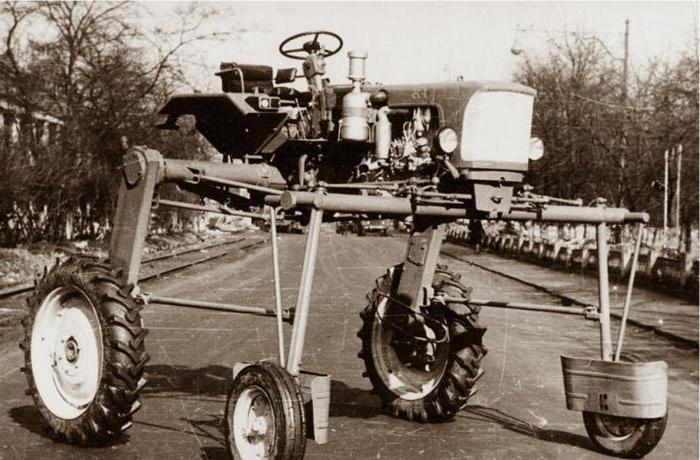

«Владимирец» производился во множестве модификаций, среди которых даже был вариант с арочным шасси, предназначавшийся для работы на виноградниках. Он заслужил добрую славу и поныне продолжает успешно трудиться во многих хозяйствах. Его эксплуатируют даже компании, которые могут позволить себе покупку более современной и мощной техники. Но полвека – это большой срок даже для самых удачных конструкций. Несмотря на то, что многие источники указывают, будто Т-25 выпускается и сегодня, ветерана больше нет в каталоге Владимирского тракторного завода. Ему на смену пришли новые, перспективные модели. Впрочем, если рассмотреть эти модели подробнее, станет ясно, что базой для их создания послужили технические решения, хорошо зарекомендовавшие себя на тракторе-ветеране.

https://youtube.com/watch?v=m1jUip14l_g
