Трактор МТЗ-320 Беларус устройство и технические характеристики

Трансмиссия

Механическая 24-х ступенчатая (16 передач вперед и 8 назад) коробка передач (КП) обеспечивает, при номинальной частоте вращения коленвала двигателя в 3 тыс.об/мин, разгон трактора до скорости 25,2 км/час вперед и 13,3 км/час назад. Коробка включает в себя понижающий редуктор.

Внимание! Устанавливать и переключать скоростной режим редуктора можно только тогда, когда трактор полностью остановлен и двигатель заглушен.

Передний мост является ведущим (ПВМ). В действие приводится вторичным валом КП, состоящим из дифференциала с храповым механизмом.

Через задний мост, включающий в себя главную передачу и дифференциал, блокирующийся механически, идёт передача крутящего момента задним колёсам трактора.

Применение МТЗ 320.4

Из-за малых габаритов, трактор Беларус 320.4 идеально подходит для уборки городских улиц от мусора и снега, сельскохозяйственных и садово-огородных работ,а также для перевозки небольших грузов с помощью прицепов.

Трактор хорошо агрегатируется с полунавесными, навесными и прицепными машинами и орудиями. В сельском и коммунальных хозяйствах МТЗ серии 300 используются для таких работ:

обработка почвы с помощью плугов и культиваторов;
посев и уборка урожая с помощью сеялок и прицепных комбайнов;
может выполнять разнообразные работы на животноводческих фермах;
выполнение прополок в междурядьях (400мм, 600мм, 700 мм);
транспортировка не габаритных грузов;
работы по уборке и очистке территорий.

Трактор Беларус МТЗ-320.4 незаменим там, где применение крупногабаритной техники нецелесообразно или невозможно. Технические особенности Беларуса, а именно увеличенное число передач (16/8), позволяют использовать его в ограниченном пространстве, когда наименьший радиус поворота составляет всего 3 метра, например, для проведения тротуароуборочных работ или уборки дворов.

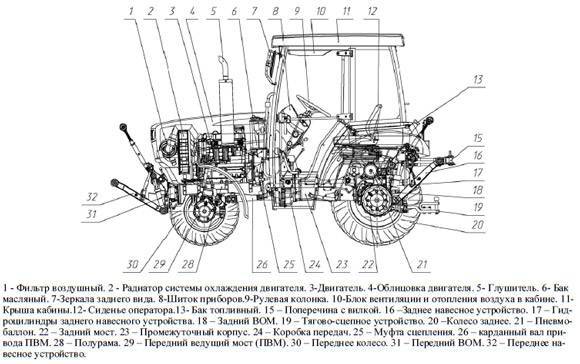

Устройство трактора МТЗ 320

Конструкция агрегата классическая и отличается небольшими габаритами. Задние колеса существенно больше в диаметре, чем передние. Кабина расположена в задней части трактора, а спереди находится капот, закрывающий силовой блок. Привод распределен на четыре колеса, что повышает возможности работы в сложных погодных условиях и при буксировке крупных грузов и механизмов.

Двигатель

Трактор оснащен 3-х цилиндровым дизельным двигателем словацкой сборки («LDW 1503 NR», с турбонаддувом), имеющим жидкостное охлаждение и работающим при непосредственном впрыске. Преимущество двигателя заключается в пониженном расходе топлива и высокой надежности. За счет низкой степени отказов силовой блок тракторов «МТЗ-320» применяется и в других модификациях данной техники.

Двигатель трактора МТЗ прикреплен к остову трактора, что повышает жесткость конструкции и сцепление отдельных элементов. Капот над двигателем заметно выдается в передней части трактора, имеет откидывающуюся вперед крышку и не затрудняет обзор из кабины во время езды и работы.

Электрооборудование

Трактор оборудован электрической сетью постоянного тока напряжением 12 В. Достаточная мощность сети, запитанной от связанного с двигателем генератора, позволяет полноценно использовать осветительное и сигнальное оборудование. Работа главных навесных систем не предполагает применения электрических приводов и основана на функционировании гидросистемы трактора.

Рулевое управление

Обеспечение управляемости достигается при использовании гидрообъемного и работающего от гидронасоса рулевого управления. Для удобства водителя положение рулевого колеса регулируется по углу наклона и высоте. Гидронасос механизма установлен на двигателе, что упрощает доступ к нему для проведения обслуживания и текущего ремонта.

Схема рулевого управления трактора МТЗ 320

Гидросистема

С целью работы коммунального трактора с навесным оборудованием применяется гидравлическая система. Дополнительные приводы присоединяются к одному из ее выходов, после чего приводятся в действие оператором.

Работа с навесным оборудованием в тракторе взаимосвязана с механическими схемами управления и фиксации.

Модели 320-й серии можно оборудовать системами следующего типа:

передний вал отбора мощности (по умолчанию установлен лишь задний ВОМ);
навесная система для сельскохозяйственных и коммунальных работ;
передние дополнительные утяжелители, повышающие тяговую способность трактора и устойчивость при работе с тяжелым и габаритным навесным оборудованием;
транспортировка прицепов, в том числе оборудованных пневматической тормозной системой.

Кабина

Установка кабины трактора на виброизоляторах сводит к минимуму отвлекающую нагрузку на водителя во время движения и работы. Кабина выполнена одноместной и оснащена окнами для кругового обзора, а также стеклоочистителями.

Все окна открываются, а для поддержания комфортности работы внедрена система принудительной вентиляции.

Фото трактора МТЗ-320

Достоинства и недостатки техники

Популярность трактора обусловлена в основном широким диапазоном работ, для выполнения которых он может быть использован. Среди наиболее популярных можно выделить следующие:

вспахивание почвы;
обработка сельскохозяйственных культур от вредителей;
транспортировка кормов и их доставка в труднодоступные места;
рыхление междурядий;
уборка снежного покрова;
использование в процессе заготовки леса;
сбор ягод;
уборка урожая на полях;
заготовка кормов.

Использование трактора для выполнения вышеперечисленных видов операций стало возможным благодаря тому, что ему присущи такие характеристики:

функциональность;
маневренность;
простота конструкции.

Не стоит также забывать о некоторых недостатках данной модели минитрактора:

необходимость в периодической очистке гидросистемы;
возникновение сложности в запуске мотора трактора при низких атмосферных температурах;
рыхление твердых грунтов;
слабая конструкция редукторов прицепа, что препятствует их перезагрузке;
слабое крепление болтов крепления полурамы;
сравнительно слабая мощность аккумулятора;
небольшой объем топливного бака;
большой расход топлива;
высокая стоимость оборудования.

https://youtube.com/watch?v=Oyd2-4qClOA

Технические характеристики БЕЛАРУС 320.4, масса

Трактор БЕЛАРУС 320.4 с большим успехом применяется в самых различных отраслях, где важны компактные размеры техники (в коммунальном и сельском хозяйстве, в производственной отрасли, на строительстве объектов и в транспортной сфере).

Эксплуатационная масса (без кабины)

Эксплуатационная масса (с кабиной)

Диапазон скоростей движения вперед

Диапазон скоростей движения назад

Количество скоростей движения вперед

Количество скоростей движения назад

Емкость топливного бака

Максимальная грузоподъемность навесной системы на расстоянии 610 мм от оси подвеса

В стандартной комплектации трактор БЕЛАРУС 320.4 оснащается рабочими фарами, прицепным устройством (поперечиной), пневматическим приводом тормозов прицепа, механической фиксацией задней навески и 4 выводами гидросистемы для дополнительных механизмов.

Опционально имеется возможность установки кронштейна с передними грузами. Рулевое управление трактором 320.4 – гидрообъемное, оснащенное насосом-дозатором и гидроцилиндром в рулевой трапеции.

Назначение транспорта

Универсальный и малогабаритный МТЗ Беларус МТЗ-320 применяется на небольших фермерских усадьбах или среди работников полей. Благодаря небольшим размерам техникой легко управлять и проводить необходимую работу. Однако использовать ее лучше на рыхлой земле, которая поддается быстрой обработке. Для чего еще применяют МТЗ-320:

покос травы;
перевозка грузов;
удобрение почвы;
погрузочные и разгрузочные процессы;
сбор урожая;
уборка территории от сорняков;
культивация;
пахотные работы.

Как видно, транспортное средство применяется на полях, для транспортировки небольших предметов, для коммунальных услуг. Не уступает по функциям транспорт в работе в строительстве и лесной промышленности.

https://youtube.com/watch?v=o4cbYyUgXQU

Достоинства и недостатки

К основным преимуществам данной модели можно отнести следующее:

большое количество заявленных опций – благодаря уникальным инновационным разработкам белорусских конструктов МТЗ–320 – практически универсальная машина в своем классе. Мало какая модельная версия конкурентов–производителей, способна похвастать таким функционалом;
высокое качество сборочных работ и проверенная временем, надежность основных узлов и механизмов машины – продукт сертифицирован в рамках международной системы качества и стандартов;
высокий коэффициент эффективности;
небольшие габариты в сочетании с удобством и простотой эксплуатации;
экономичность – обслуживание и содержание модели значительно дешевле ухода за аналоговой техникой;
комплектация дополнительными приспособлениями и устройствами, которые дают возможность комплексного использования машин с различным оборудованием.

Недостатки:

чувствительность к аномально низким температурам – при морозе – 35 градусов мотор запускается несколько медленнее;
одной из конструкторских недоработок можно считать не всегда бесперебойную работу сцепления;
небольшая неповоротливость и незначительная медлительность спецтехники, которая, тем не менее, практически никак не сказывается на общей эффективности работы трактора.

Мы подготовили для вас обзор трактора Кировец К744р, из которого можно узнать все его технические характеристики.

На этой странице: http://spez-tech.com/tehnika/selhoz/traktoryi/mtz/belarus-132n.html — можно почитать об эксплуатационных параметрах Беларус 132Н класса «мини», узнать какое навесное оборудование можно для него использовать.

Следующая статья посвящена описанию колесного трактора К-701.

Трактор МТЗ 320: описание и технические характеристики

Трактор МТЗ 320 оснащается дизельным четырехтактным силовым агрегатом марки Lombardini LDW1603/B3 с тремя цилиндрами. Двигатель выдает мощность 36 л.с./26 КВт и максимальный крутящий момент 97 Нм. Коэффициент запаса крутящего момента составляет 15 %. В топливный бак можно залить 32 л солярки.

Трансмиссия трактора механическая 8-ступенчатая с делителем. Машина дополнительно оснащается задним двухскоростным валом отбора мощности. Максимальная скорость движения вперед 25 км/ч, назад – 13 км/ч. Скорость движения и тяговый класс 0,6 позволяют использовать трактор для буксировки.

МТЗ 320 оснащается современной кабиной оператора с теплопоглощающими стеклами, системами шумо- и виброизоляции, отоплением и вентиляцией. Остекление кабины обеспечивает полный круговой обзор и комфорт управления трактором. Боковые и задние окна в кабине открываются, на крыше имеется люк. Стекла оснащаются электрическими стеклоочистителями. Кабина выполнена с соблюдением действующих норм по обеспечению безопасности оператора и производимых работ.

Гидравлическая система имеет объем 10 л и обеспечивает усилие 750 кгс на шарнирах нижних тяг. Трактор совместим с навесным, прицепным и полунавесным оборудованием импортного и отечественного производства. Машина может работать в агрегате с косилками, культиваторами, бульдозерами, снегоочистителями, плугами и экскаваторным оборудованием.

В работе МТЗ 320 показывает хорошую производительность, в обслуживании не требователен. Все узлы и горловины для замены сервисных жидкостей выведены в максимально доступные места.

Трактор оснащается колесной формулой 4х4 и ведущим передним мостом с самоблокирующимся дифференциалом, что обеспечивает отличную проходимость на влажных и зыбких грунтах. Максимальное усилие 1100 кгс позволяет применять МТЗ 320 для тяжелых сельскохозяйственных и строительных работ.

МТЗ 320 адаптирован для использования в различных климатических зонах. Трактор лоялен к перепадам температур, а устройство кабины обеспечивает максимальный комфорт оператору.

Габаритные размеры

Трактор имеет эксплуатационную массу 1720 кг. Максимальная допустимая масса – 2800 кг.
База (мм): 1690.
Длина (мм): 3100.
Ширина (мм): 1550.
Высота до крыши кабины (мм): 2190.
Колесная база (мм): 1700.
Колея (мм): передних колес – 1260;1410, задних колес – 1400; 1250.

Дорожный просвет под мостом и полуосями составляет 320 мм. Наименьший радиус поворота трактора – 2,5 м. На передний мост устанавливаются заводские покрышки 7,5-16, на заднюю ось – 11,2-16.

Описание, сфера применения трактора

Минитрактор МТЗ 320, представляет собой унифицированную технику малых размеров, выпускаемую на заводе тракторов в Минске (Беларусь). Частая сфера применения машины: обработка земляных наделов, посев и сбор урожая, транспортировка грузов. На фермерских угодьях производительность достигается при работе на маленьких и средних участках с лёгкими почвами.

Машину применяют для выполнения общественных заданий, на стройке, в лесозаготовках. Малые размеры, манёвренность и масса дают трактору преимущества эксплуатации в теплицах, цехах и в других промышленных помещениях.

Косилка на трактор МТЗ 320:

Работы с землёй (подготовка почвы, посев, уборка урожая);
Буксировка прицепов, тяжёлой техники;
Сфера лесозаготовок;
Сфера животноводства;
Сфера коммунального хозяйства;
Строительная сфера.

Преимущество техники в том, что трактор Беларус 320 совмещён с большим ассортиментом навесного оборудования. Такая характеристика даёт машине дополнительные преимущества и делает пригодной для решения многоуровневых задач. Недостаток, малая мощность силовой установки, однако этот показатель компенсируется манёвренностью, скоростью и качеством выполнения поставленных задач.

На базовую модель, по желанию заказчика, устанавливается следующая комплектация: кабина на одно место, тент, дуга безопасности. Благодаря применению остекления, агрегат с кабиной имеет улучшенный обзор. Способность стекла удерживать тепло делает пространство комфортным не зависимо, от погоды и месяца бортом машины.

Трактор Беларус 320-МК – возможности и области применения

Этот современный трактор широко используется сотрудниками коммунальных предприятий в целях расчистки проезжих частей, стоянок и парковок от большого количества свежевыпавшего и слежавшегося снега, а также мусора.

В основу конструкции трактора вложен выносливый дизельный 4-тактный мотор LDW1603/B3 производства компании Lombardini. При работе номинальная скорость вращение двигателя составляет 3 тыс. об./мин., что на порядок выше, чем у многих тракторов иностранного производства.

Трактор МТЗ 320-МК комплектуется однодисковой постоянно замкнутой муфтой и механической коробкой переключения скоростей, работающей в 6 диапазонах.

Заводские параметры этой модели от бренда “Беларус” включают:

мощность – 36 л. с.;
объем рабочего цилиндра – 1,7 л;
расход горючего при средних нагрузках – 340 г/кВт. ч;
количество скоростей – 16 передних/8 задних;
максимальная ширина колеи по передним/по задним колесам – 141/140 см;
масса с кабиной – 2,1 т.

В комплектацию трактора МТЗ 320-МК входит прочный ковш и подметальная щетка, которые при эксплуатации охватывают полосу, шириной 180 и 130 см соответственно.

Технические характеристики

Существуют несколько модификаций тракторов «МТЗ-320». Они имеют больше визуальные отличия и схожи в техническом плане. Общие параметры тракторов «Беларус 320» представлены ниже.

Технические характеристики трактора Беларус 320:

Характеристики	Показатели	Ед. измерения
Мощность	36	л.с.
Частота оборотов	3000	об/мин
Суммарный объем цилиндров	1,65	л
Крутящий момент (макс.)	92	Н*м
Запас крутящего момента	12	%
Емкость баков с дизельным топливом	52	л
Коробка передач	механическая	—
Количество передач:
— вперед	16
— назад	8
Максимальная скорость передвижения:
— вперед	27,5	км/час
— назад	14,6	км/час
Вал отбора мощности:
— I режим	540	об/мин
— II режим	1000	об/мин
Габариты (длина х ширина х высота)	3,13х1,67х2,25	м
База	1,69	м
Колея по передним (задним) колесам	1,41 (1,40)	м
Дорожный просвет	28	см
Радиус поворота (мин.)	3,7	м
Полная масса (эксплуатационная)	1,7	т
Грузоподъемность оси подвеса	100	кг
Производительность гидронасоса	7	л/мин.

Видео обзор трактора МТЗ-320

Назначение

Свой технический потенциал трактор в полной мере раскрывает в сельскохозяйственной отрасли и сфере коммунального хозяйства. Компактные размеры и малый вес позволяют ему эффективно осуществлять производственную деятельность на дворовых территориях, тротуарах и небольших площадках. Машина предназначена для проведения следующих видов работ:

пропашных мероприятий;
посева зерновых культур и корнеплодов;
заготовки кормов;
планировки земляного полотна;
уборки территорий от мусора и снега;
перемещения грузов;
погрузочно-разгрузочных операций.

Для того чтобы иметь общее представление о белорусском тракторе, необходимо просмотреть фото МТЗ 320, размещённое ниже:

Трактор МТЗ 320

Модификации

«МТЗ-320» выпускается в виде моделей 320.3, 320.4 и 320.5. Модель «МТЗ-320.3» является практически базовой версией и обладает меньшими скоростью и надежностью, чем последующие разновидности.

Наилучшими показателями обладает модель «МТЗ-320.5», имеющая максимальную скорость (указана в таблице). При ее производстве учли значительную часть недостатков, связанных с невысокой надежностью работы и выявленных в предыдущих версиях.

Разновидность трактора «МТЗ-320.4» является промежуточной в своем семействе и имеет улучшенную модификацию, обозначаемую буквой «М».

Отличие модернизированной версии заключается в установленном двигателе отечественной конструкции, удешевляющем текущее обслуживание.

Наибольшую популярность получили тракторы «Беларус 320» при проведении сельскохозяйственных работ. Это связано небольшими площадями фермерских хозяйств, на обработку которых нерентабельно привлекать крупную и менее экономную технику. Также данный тип тракторов широко используется в местах с ограниченным доступом, где более крупные модели просто не смогут развернуться.На видео трактор беларус МТЗ-320 в работе:

Технические характеристики

МТЗ-320 — это минитрактор белорусского производства, который выпускает РУП Минский тракторный завод. Машина обладает достаточно широким спектром применения: трактор можно задействовать в сфере сельского хозяйства, коммунальных служб, а также в строительстве и дорожных работах.
