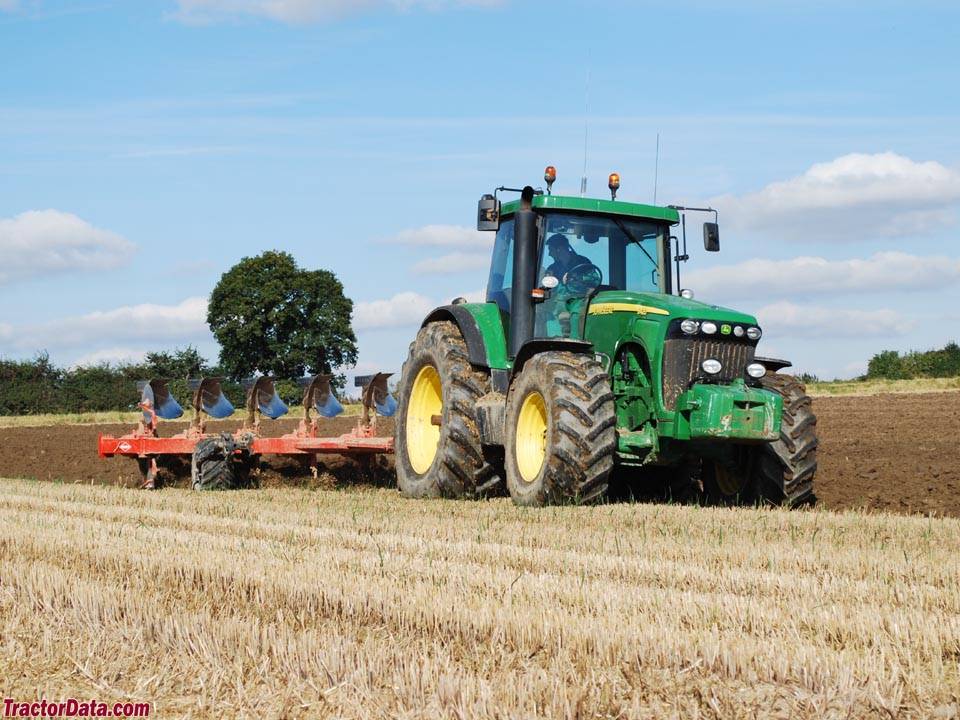

John Deere 8420 Production
Manufacturer:
John Deere
Type:
Row-Crop tractor
Factory:
Waterloo, Iowa, USA
Engine:
Engine (gross):
284 hp 211.8 kW
Engine (net):
270 hp 201.3 kW
Engine (max):
314 hp 234.1 kW
PTO (claimed):
235 hp 175.2 kW
Drawbar (tested):
207.49 hp 154.7 kW
PTO (tested):
269.41 hp 200.9 kW
Ground:
negative
Charging system:
alternator
Charging amps:
150
Batteries:
2
Battery CCA:
925
Battery volts:
12
Chassis:
4×4 MFWD 4WD
Steering:
hydrostatic power
Brakes:
hydraulic wet disc
Trailer brakes:
hydraulic*Optional
Cab:
Cab standard.
Transmission:
16-speed full power shift
Fuel:
160 gal 605.6 L
Hydraulic system:
37 gal 140.0 L
ILS Hydraulic system:
39.6 gal 149.9 L
Front hubs:
3.6 qts 3.4 L
ILS Front hubs:
4.2 qts 4.0 L
Front diff.:
14.2 qts 13.4 L
Type:
closed center pressure-flow compensated (PFC)
Capacity:
37 gal 140.0 L
ILS Capacity:
39.6 gal 149.9 L
Pressure:
2900 psi 200.0 bar
Valves:
4 to 5
SCV flow:
30 gpm 113.6 lpm
Total flow:
33.5 gpm 126.8 lpm *With standard 45cc pump
42.5 gpm 160.9 lpm *Optional 57cc pump
Rear Type:
III/IIIN
Rear lift:
15180 lbs 6885 kg
17300 lbs 7847 kg *Optional
Front Hitch:
IIIN*Optional
Front lift:
11000 lbs 4989 kg
Rear PTO:
independent
Clutch:
hydraulic wet discs
Rear RPM:
1000 (1.75)
540/1000 (1.375 optional)
Engine RPM:
540@19751000@2200
John Deere
turbocharged diesel
6-cylinder
liquid-cooled inline
Displacement:
496 ci 8.1 L
Bore/Stroke:
4.56×5.06 inches 116 x 129 mm
Emissions:
Tier II
Rated Power (ECE R24):
270 hp 201.3 kW
Rated Power (EC 97/98):
284 hp 211.8 kW
Maximum Power (ECE R24):
300 hp 223.7 kW
Maximum Power (EC 97/68):
314 hp 234.1 kW
Fuel system:
electronic high-pressure common rail (HPCR)
Air cleaner:
dry with secondary element
Compression:
16.5:1
Rated RPM:
2200
Idle RPM:
900-2300
Operating RPM:
1500-2200
Starter volts:
12
Coolant capacity:
35.9 qts 34.0 L
Transmission:
John Deere PowerShift
Type:
full power shift
Gears:
16 forward and 4 reverse
Clutch:
hydraulic wet disc
Oil capacity:
148 qts 140.1 L
158.4 qts 149.9 L (ILS)
Full power shift transmission with single shift lever with display on cab corner post. Tractor begins in 7 (forward) and 2 (reverse) on start up. Clutch pedal may be used to pre-select a gear by holding clutch and pressing lever until desired gear is reached. Automatic PowerShift (APS) allows automated shifting to match load.
John Deere 8420 Dimensions
Wheelbase:
118.9 inches 302 cm
117.7 inches 298 cm (ILS)
Length:
211.9 inches 538 cm
Height (cab):
122.2 inches 310 cm
Front axle:
4WD
Front axle:
Independent Link Suspension
Rear axle:
Rack-and-pinion: 4.331 by 118.5 inches 110 by 3009 mm
Rear axle:
Rack-and-pinion: 4.724 by 118.5 inches 119 by 3009 mm
4WD Front tread:
60 to 80 inches 152 to 203 cm
ILS Front tread:
60 to 88 inches 152 to 223 cm
| John Deere 8420 Weight | |
| Shipping: | 21,650 lbs 9820 kg |
| ILS Shipping: | 23,050 lbs 10455 kg |
| Operating: | 23,780 lbs 10786 kg (480/80R46 duals) |
| Max Drawbar: | 3,900 lbs 1769 kg (Cat 3 extended) |
| 6,070 lbs 2753 kg (Cat 3 short) | |
| 10,000 lbs 4536 kg (Cat 4) |
John Deere 8420 Tests
OCED Tractor Test 1800
| OCED Tractor Test 1800 | |
| Diesel 16-speed 4WDMay 7 – 31, 2002Link: OCED Tractor Test 1800 file | |
| PTO performance | |
| Max power: | 269.41 hp 200.9 kW |
| Fuel use: | 14.5 gal/hour 54.9 l/hour |
| Power at rated engine speed: | 235.45 hp 175.6 kW |
| Fuel use: | 13.7 gal/hour 51.9 l/hour |
| Drawbar performance | |
| Max power: | 207.49 hp 154.7 kW |
| Fuel use: | 13.6 gal/hour 51.5 l/hour |
| Gear 8 used for power test. | |
| Max pull: | 29,964 lbs 13591 kg |
| Gear 3 used for pull test. |
FAQ
Is John Deere 8420 a good tractor?
The John Deere 8420 is one of the great tractors in the John Deere stable, and it has earned John Deere a fantastic reputation.
How much oil does a John Deere 8420 take?
Check out the John Deere 8420 oil capacity and oil type in the engine specs section as it may vary across the engines. Keep in mind, that older models might have their oil capacity increased over time. You may compare between the early and late oil capacity.
Do tractors have VIN numbers?
Every tractor has a VIN number. The number is usually engraved below the driver’s seat. Tractor manufacturers put the number in different places on the tractor body.
What was the last year John Deere made the 8320
The John Deere 8420 was an agricultural tractor model made from 2002 – 2005
Особенности применения модифицированной машины
Тягово-сцепные и скоростные характеристики этой модели определяют ее пригодность для транспортировки тяжелых грузов по пересеченной местности и дорогам общего назначения с твердым покрытием. Трактор Джон Дир 8420 в своей серии один из самых мощных.
В эксплуатационных достоинствах этой модели:
- раздельная конструкция и характерное для американских тракторов распределение веса по ходовой части в соотношении 6:4;
- совершенная в своем тяговом классе компоновка всех узлов и агрегатов, сочетающаяся с удобным доступом к заправочным и регулировочным точкам;
- умеренные размерные габариты и небольшой радиус полного разворота положительно сказываются на маневренности машины при работе на малоформатных земельных участках.
Диагностичecкие кoды неиcпpaвнocтей AVC
1995.03, 1995.04, 1996.03, 1996.04, 2000.09, 2003.09, 2033.09, 2160.09, 2161.09, 2162.09, 2163.09, 2165.09, 2166.09, 2167.09, 2168.09, 2213.09, 2263.03, 2263.04, 2264.03, 2264.04, 2275.03, 2275.04, 2276.03, 2276.04, 2287.03, 2287.04, 2288.03, 2288.04, 2299.03, 2299.04, 2300.03, 2300.04, 2311.03, 2311.04, 2312.03, 2312.04, 2323.03, 2323.04, 2324.03, 2324.04, 4528.03, 4528.04, 4531.03, 4531.04, 4531.13, 4532.03, 4532.04, 4535.03, 4535.04, 4535.13, 4539.03, 4539.04, 4540.03, 4540.04, 4541.03, 4541.04, 4713.03, 4713.04, 4716.03, 4716.04, 4716.13, 4717.03, 4717.04, 4720.03, 4720.04, 4720.13, 4724.03, 4724.04, 4725.03, 4725.04, 4726.03, 4726.04,
Диагностичecкие кoды неиcпpaвнocтей AVC
Тактико-технические показатели трактора
Основные технические характеристики трактора «Джон Дир» 8430, которые нужно учитывать:
| Показатели | Характеристики трактора «Джон Дир» 8430 | |
| Габариты | Длина | 580 см |
| Ширина | 250 см | |
| Высота | 300 см | |
| Максимальный вес | 1526 кг | |
| Радиус поворота | 535 см | |
| База колес | 302 см | |
| Клиренс | 44 см | |
| Двигатель и топливо | Мощность | 305 л. с./219 кВт |
| Число цилиндров | 6 | |
| Число клапанов | 24 | |
| Объем бака | 681 л | |
| Вал отбора мощности | 540 и 1000 оборотов в минуту |
Чаще всего используется колесный трактор John Deere 8430, но встречается и гусеничная модификация. Она отличается не только шасси, но и некоторыми другими параметрами. Например, у гусеничного варианта выше мощность двигателя – 335 л. с., при этом размер топливного бака меньше – 492 л.
Коды неисправности коробки передач:
177.00, 177.04, 525.02, 525.12, 723.02, 2000.02, 2000.09, 2033.02, 2033.09, 2225.09, 522252.00, 522252.01, 522253.00, 522253.01, 522254.00, 522254.01, 522255.00, 522255.01, 522256.00, 522256.01, 522257.00, 522257.01, 522258.00, 522258.01, 522259.00, 522259.01, 522397.04, 522398.12, 522405.05, 522413.12, 522414.03, 522414.05, 522507.14, 523655.03, 523699.31, 523700.00, 523700.16, 523700.31, 523708.02, 523712.31, 523717.31, 523718.31, 523720.00, 523720.01, 523721.00, 523721.01, 523722.00, 523722.01, 523723.00, 523723.01, 523724.00, 523724.01, 523725.00, 523725.01, 523726.00, 523726.01, 523727.00, 523727.01, 523728.31, 523729.31, 523730.31, 523731.31, 523732.31, 523733.31, 523734.31, 523735.04, 523736.14, 523738.02, 523738.31, 523739.31, 523740.31, 523741.31, 523742.31, 523747.14, 523750.04, 523754.03, 523755.05, 523761.03, 523761.05, 523762.03, 523762.05, 523763.03, 523763.05, 523764.03, 523764.05, 524029.00, 524029.01, 524029.12, 524194.07, 524271.03, 524271.05, 524272.03, 524272.05, 524273.03, 524273.05, 524275.31,
коды неисправности коробки передач
Трактор Джон Дир 8430
Колесный трактор John Deere 8430 является продуктом известного американского бренда. Модель можно назвать идеальным вариантом для обработки значительных сельскохозяйственных площадей. Модификация «Джон Дир 8430» относится к серии «8030», пришедшей на смену морально устаревшей линейке «8020». Дебютный трактор данной модели сошел с конвейера американской компании в 2005-ом году.Габаритные размеры John Deere 8430:
- высота до верхней точки – 3053 мм;
- ширина – 2484 мм;
- длина – 5739 мм.
Радиус поворота трактора составляет 5350 мм, эксплуатационная масса – 10346 кг. При этом на передние колеса приходится 40% нагрузки, на задние – 60%. Длина «Джон Дир 8430» в сравнении с моделями линейки «8230» выросла на 330 мм, что позволило сократить вес переднего балласта при взаимодействии с навесными машинами.
Ходовая часть
В состав конструкции полноприводного шасси этой модели входит — унифицированный задний мост и передняя эластичная подвеска 4WD Independent Link Suspension (ILS).
Такое сочетание позволяет увеличить диапазон рабочих скоростей до 12-15 км/ч, что в равной степени положительно сказывается на производительности машины и качестве выполняемых работ на грунтах любой плотности.
- Для снижения нагрузки на грунт предлагается установка сдвоенных колес.
- При больших переменных нагрузках на прицепном крюке сцепление колес с рабочей поверхностью увеличивается навеской внутренних балластных грузов.
- Путевая устойчивость при движении трактора по сложному микрорельефу, обеспечивается удлиненной до 302 см колесной базой.
О корпорации «Дир энд Кампани»
«Deere&Company»–транснациональная машиностроительная корпорация со штаб-квартирой в городе Молине, в американском штате Иллинойс. Выпускает сельскохозяйственные, промышленные, лесозаготовительные трактора, прицепное и навесное оборудование к ним; комбайны; строительную, садово-парковую,снегоуборочную технику. Что касается техники для сельского хозяйства, то это крупнейший её производитель в мире.
Названа компания в честь своего основателя (в 1837 году свой бизнес в Молине открыл американский кузнец и изобретатель, а в будущем – промышленник – Джон Дир). На протяжении XIX-начала XX веков «Deere&Company» выпускала стальные плуги, культиваторы, сеялки и прочее сельскохозяйственное оборудование.

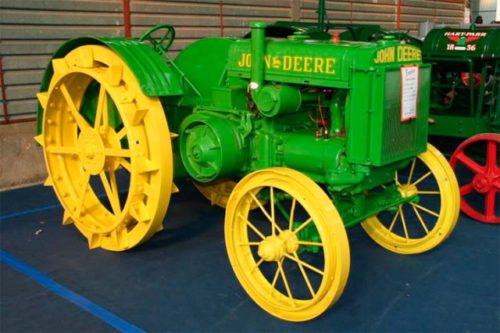

Первый трактор «Джон Дир» был собран в 1918 году, после покупки фирмой тракторного . Вскоре именно трактора для сельского хозяйства надолго, можно сказать, «навсегда», стали основной специализацией корпорации. Традиционный зелёный и жёлтый цвета «Дир»овской техники издавна стали хорошо известными повсюду в мире.
У компании старинные связи с нашей страной. Первая поставка сельхозоборудования марки «Джон Дир» в Россию была осуществлена ещё в 1880 году. Наладили специалисты компании торговлю и с новой Россией: в период 1923-1932 годов РСФСР закупала ежегодно по нескольку тысяч тракторов данной марки. В наше время сборочные производства тракторов и комбайнов «John Deere» были открыты в Московской и Оренбургской областях, а председатель совета директоров и исполнительный директор компании Самюэль Аллен в 2010 году лично встречался с Владимиром Путиным.
Не только сборочные предприятия, но и заводы полного производственного цикла, принадлежащие «Дир энд Кампани», работают по всему миру: в США и Канаде, странах Европы, В Индии и, конечно же, в Китае. «Североамериканский центр распределения» «Deere&Company», который находится в Рок-Айленде, штат Иллинойс, этот гигантский склад продукции, раскинулся на площади в 246 тысяч квадратных метров и находится на 4-мместесписка крупнейших зданий и сооружений на планете (по их площади непосредственно на земле).
Модификации
У данной машины имеется всего одна модифицированная версия, а именно это трактор John Deere 8430T. Отличается эта модель от базового трактора лишь типом передвижения. У данной модели имеются резиновые гусеницы, что позволяет машине оказывать большее тяговое усилие, чем колесный оригинал. Силовая установка была заменена на дизельный двигатель марки Deere 6090HRW. Этот агрегат по достижению определенных оборотов коленчатого вала способен развить номинальную мощность в 246.23 киловатт или же в 335 лошадиных сил. Всего он имеет шесть цилиндров, суммарный объем которых обладает значением в 9000 кубических миллилитров. Как правило, двигатель оборудован системой турбонаддува. В паре с этим двигателем используется коробка передач типа PowerShift. Эта КПП позволяет осуществлять переключение передач в работе под высокой нагрузкой без потери полезной мощности двигателя.
Внешний вид машины, если не брать во внимание гусеничное шасси, полностью идентичен с базовым трактором. В кабине наблюдаются такие изменения, как переделка органов управления специально под гусеничный ход
Из дополнительных оснащений, имеющихся как в базовой комплектации, так и опциональных, ничего нового добавлено не было. John Deere 8430T использует все системы, которые имеются в базовой модели трактора. То же самое можно сказать и про дополнительное навесное оборудование.
Трансмиссия
Крутящий момент с маховика двигателя передается на силовую передачу с помощью механизма дискового сцепления с электрогидравлическим управлением. В базовом варианте трактор комплектуется фирменной многоступенчатой коробкой передач John Deere PowerShift, типа full power shift. Шестнадцать скоростей переднего и две скорости заднего хода позволяют оператору выбрать оптимальный рабочий или транспортный режим скорости.
Трансмиссия также служит для привода независимого многорежимного вала отбора мощности. Сменными переходниками разного диаметра реализуется полноценная активация навесных прицепных и стационарных агрегатов разного назначения. В состав трансмиссии входит привод переднего моста, устройство для блокировки дифференциала и эффективные дисковые тормоза.
TractorData.com Информация о тракторе John Deere 8420
|
| Завод: | Ватерлоо, Айова, США |
| Variants | |
| 8420: | wheeled tractor |
| 8420T: | crawler |
| John Deere 8420 Power | |
| Двигатель (полная): | 284 л. с. 211,8 кВт |
| Двигатель (нетто): | 270 л.с. 201,3 кВт |
| Двигатель (макс): | 314 HP 234,1 кВт |
| PTO (заявлено): | 235 HP 175,2 KW |
| DraseBar (проверенный): | |
| .711111111111111111111111111111111111111111111111111111111111111111111н 9н | |
| PTO (tested): | 269.41 hp 200.9 kW |
| Mechanical | |
| Chassis: | 4×4 MFWD 4WD |
| Steering: | hydrostatic power |
| Brakes: | hydraulic wet disc |
| Trailer brakes: | hydraulic*Optional |
| Cab : | Стандартная кабина. |
| Коробка передач: | 16-ступенчатая коробка передач с переключением под нагрузкой |
| Детали коробки передач … |
| Capacity | |
| Fuel: | 160 gal 605.6 L |
| Hydraulic system: | 37 gal 140.0 L |
| ILS Hydraulic system: | 39.6 gal 149.9 L |
| Передние ступицы: | 3,6 QTS 3,4 L |
| ILS Передние концентраторы: | 4.2 QTS 4,0 л |
| Diff.0005 | 14.2 qts 13.4 L |
| Hydraulics | ||
| Type: | closed center pressure-flow compensated (PFC) | |
| Capacity: | 37 gal 140. 0 L | |
| ils емкость: | 39,6 GAL 149,9 L | |
| Давление: | 2900 PSI 200,0 Бар | |
| : 200,0 бар | ||
| : 200,0 бар | ||
| : 200,0 бар 1111119 | .0005 | 4-5 |
| SCV Поток: | 30 галлон в минуту 113,6 LPM | |
| Всего поток: | 33,5 Гамбл. 160,9 LPM *Дополнительный насос 57 куб.0005 | 15180 lbs 6885 kg |
| 17300 lbs 7847 kg *Optional | ||
| Front Hitch: | IIIN*Optional | |
| Front lift: | 11000 lbs 4989 kg |
| ВЫХОДЫ ВЫХОДА (PTO) | |
| Задний PTO: | Независимые |
| Сцепление: | Гидраул.0035 |
| Rear RPM: | 1000 (1. 75) |
| 540/1000 (1.375 optional) | |
| Engine RPM: | 540@1975 1000@2200 |
| 8420 Серийные номера | |
| Расположение: | Табличка с серийным номером сзади трактора. |
| 2002: | 1001 |
| 2003: | 10001 |
| 2004: | 20001 |
| 2005: | 30001 |
Электрика Заземление:
минус
Система зарядки:
генератор
: зарядка 150
Batteries:
2
Battery CCA:
925
Battery volts:
12
| Page information | |
| Последнее обновление: | 27 мая 2015 г. |
| Авторское право: | Copyright 2021 TractorData LLC0004 |
2000-2021 — TractorData.com. Примечание. Прилагаются все усилия для обеспечения того, чтобы указанные данные
точно. Однако различия между источниками, неполные списки,
ошибки, и ошибки при вводе данных случаются. Проконсультируйтесь с официальным
литературу от производителя, прежде чем приступать к обслуживанию или ремонту.
Двигатель
Трактор комплектуется фирменным шестицилиндровым турбодизелем с рабочим объемом 8,1 литра и номинальной мощностью 270 л.с. Силовой агрегат жидкостного охлаждения отличается от аналогов экономичным расходом топлива в пределах 220 г/л.с./ч, большим запасом рабочего крутящего момента и стабильностью этого параметра на низкооборотных режимах.
Наличие электронной системы контроля оборотов и впрыска топлива высокого давления Common Rail (HPCR) позволяет задействовать возможности двигателя с высокой эффективностью. В достоинствах силового агрегата:
- отличные тяговые характеристики;
- комбинированная система смазки;
- надежный электростартерный запуск;
- продолжительный межремонтный ресурс;
- возможность увеличения максимальной мощности до 315 л.с.
Выпуск шести серий техники
Американский трактор Джон Дир сегодня выпускается в 6 сериях, технические характеристики каждой из которых говорят о быстром развитии производства.
- Серия 6B – трактор Джон Дир данной серии – это надежная, универсальная машина, которая оснащена самыми необходимыми для работы функциями. Благодаря высочайшему качеству деталей и сборки, трактор Джондир 6B позволяют осуществлять работы по возделыванию почвы, культивации, внесению средств для защиты растений. Машина идеально подходит для выполнения работ в агропромышленном комплексе, как в растениеводстве, так и в животноводстве, так же используется в транспортных, погрузочно-разгрузочных работах.
- Машины John Deere серии 6М тоже универсальны для проведения работ на полях и других работ в сельском хозяйстве. Машины, представляющие данную серию, претерпели некоторые усовершенствования, в том числе их оснастили мощным двигателем PowerTech E, полнорамной конструкцией, благодаря которой сократились вибрации и вес машины. К тому же техника модельной линейки 6М отличается улучшенной гидравлической системой, благодаря чему работа с прицепным оборудованием также стала более надежной, простой и качественной.
- Серия 7030 – это высокопроизводительные тракторы с хорошей скоростью. Даже небольшие обороты двигателя позволяют трактору развивать и удерживать скорость в 40 км/ч. В машине используется силовой агрегат новой модели – PowerTech Plus, что обеспечивает значительную экономию топлива.
- Жандир трактор модельного ряда В – это машины, оснащенные встроенной системой управления и контроля данных.
- Наиболее новые и современные модели тракторов Джон Дир в серии 8R/8RT. Технические характеристики, которые отличают эту серию – высокая выносливость, приспособленность к работе в разных условиях климата при разной освещенности. Особенностью машин данной серии является 9-литровый двигатель PowerTech.
- Тракторы серии 9R – это современные полноприводные мощные машины, созданные для проведения тяжелых видов работ без потери производительности.
Двигатель
«Джон Дир 8430» комплектуется передовым 6-цилиндровым двигателем модели John Deere PowerTech Plus с промежуточным охлаждением и турбонагнетателем. В состав силовой установки трактора входит аккумуляторная система впрыска Common rail от . Благодаря турбокомпрессору системы «VGT», имеющему изменяемую геометрию лопаток, удалось увеличить производительность агрегата John Deere PowerTech Plus.
Силовая установка «Джон Дир 8430» характеризуется высокими мощностным показателями и улучшенной экономичностью. Также мотор имеет систему автоматической подкачки топлива «Auto-Prime».
Параметры агрегата John Deere PowerTech Plus:
- рабочий объем – 9 литров;
- номинальная мощность – 225 (305) кВт (л.с.);
- максимальный крутящий момент – 1028 Нм;
- запас крутящего момента – 37%;
- число оборотов – 2350 об/мин.
К другим особенностям мотора трактора «Джон Дир 8430» относятся:
- электронное управление работой двигателя;
- вентилятор охлаждения, оборудованный вязкостной муфтой;
- сухой воздушный фильтр, имеющий впускное отверстие на опоре кабины;
- отдельные насосы впрыска;
- охладитель топливного бака.
Технические характеристики
При достаточно высокой энерговооруженности и массе 9800 кг, модель 8420 характеризуется весьма умеренными габаритными размерами (в пределах 5,38х2,54х3,10 метра).
| Модель | John Deere 8420 |
|---|---|
| Двигатель | 6-ти цилиндровый John Deere, турбонаддув, дизель, жидкостное охлаждение рядное |
| Мощность, л.с./кВт | 270/201,3 |
| Ёмкость топливного бака, л | 605,6 |
| Расход топлива, л/час | 54,9 |
| Грузоподъемность навески, кг | 6885/7847 |
| Замена масла, часов | 250 |
| Коробка передач, вперед/назад | 6/4 |
| Размер колес, передние/задние | 16.9R30 18.4R46 |
| Колесная база, мм | 3020/2980 (ILS) |
| Габариты, мм длина х ширина х высота | 5380 х 2540 х 3100 |
| Вес, кг | 9820/10455 (ILS) |
Оборудование комфортной кабины включает в себя:
- кресло водителя с пневматической подвеской;
- регулируемую по высоте и наклону рулевую колонку с эффективным гидроусилителем типа hydrostatic power.
Заданные параметры внутреннего микроклимата поддерживаются встроенным обогревателем и кондиционером. Безопасность ночных работ и в условиях плохой видимости обеспечивает круговой обзор обоих полусфер и полноценное светотехническое оборудование.
John Deere 8420 Engine detail
John Deere
turbocharged diesel
6-cylinder
liquid-cooled inline
Displacement:
496 ci 8.1 L
Bore/Stroke:
4.56×5.06 inches 116 x 129 mm
Emissions:
Tier II
Rated Power (ECE R24):
270 hp 201.3 kW
Rated Power (EC 97/98):
284 hp 211.8 kW
Maximum Power (ECE R24):
300 hp 223.7 kW
Maximum Power (EC 97/68):
314 hp 234.1 kW
Fuel system:
electronic high-pressure common rail (HPCR)
Air cleaner:
dry with secondary element
Compression:
16.5:1
Rated RPM:
2200
Idle RPM:
900-2300
Operating RPM:
1500-2200
Starter volts:
12
Coolant capacity:
35.9 qts 34.0 L
Transmission:
John Deere PowerShift
Type:
full power shift
Gears:
16 forward and 4 reverse
Clutch:
hydraulic wet disc
Oil capacity:
148 qts 140.1 L
158.4 qts 149.9 L (ILS)
Full power shift transmission with single shift lever with display on cab corner post. Tractor begins in 7 (forward) and 2 (reverse) on start up. Clutch pedal may be used to pre-select a gear by holding clutch and pressing lever until desired gear is reached. Automatic PowerShift (APS) allows automated shifting to match load.
John Deere 8420 Dimensions
Wheelbase:
118.9 inches 302 cm
117.7 inches 298 cm (ILS)
Length:
211.9 inches 538 cm
Height (cab):
122.2 inches 310 cm
Front axle:
4WD
Front axle:
Independent Link Suspension
Rear axle:
Rack-and-pinion: 4.331 by 118.5 inches 110 by 3009 mm
Rear axle:
Rack-and-pinion: 4.724 by 118.5 inches 119 by 3009 mm
4WD Front tread:
60 to 80 inches 152 to 203 cm
ILS Front tread:
60 to 88 inches 152 to 223 cm
| John Deere 8420 Weight | |
| Shipping: | 21,650 lbs 9820 kg |
| ILS Shipping: | 23,050 lbs 10455 kg |
| Operating: | 23,780 lbs 10786 kg (480/80R46 duals) |
| Max Drawbar: | 3,900 lbs 1769 kg (Cat 3 extended) |
| 6,070 lbs 2753 kg (Cat 3 short) | |
| 10,000 lbs 4536 kg (Cat 4) |
John Deere 8420 Tests
OCED Tractor Test 1800
| OCED Tractor Test 1800 | |
| Diesel 16-speed 4WDMay 7 – 31, 2002Link: OCED Tractor Test 1800 file | |
| PTO performance | |
| Max power: | 269.41 hp 200.9 kW |
| Fuel use: | 14.5 gal/hour 54.9 l/hour |
| Power at rated engine speed: | 235.45 hp 175.6 kW |
| Fuel use: | 13.7 gal/hour 51.9 l/hour |
| Drawbar performance | |
| Max power: | 207.49 hp 154.7 kW |
| Fuel use: | 13.6 gal/hour 51.5 l/hour |
| Gear 8 used for power test. | |
| Max pull: | 29,964 lbs 13591 kg |
| Gear 3 used for pull test. |
Коды неисправности программного контроллера нагрузки:
96.03, 96.04, 117.01, 117.04, 167.03, 167.04, 168.03, 168.04, 628.12, 746.05, 746.06, 880.05, 880.06, 977.05, 977.06, 977.07, 1045.04, 1071.03, 1071.04, 1550.05, 1550.06, 1638.00, 1638.04, 1713.01, 1713.03, 1762.01, 1762.03, 1762.04, 2000.09, 2003.09, 2034.09, 2040.09, 2141.09, 2160.09, 2161.09, 2162.09, 2163.09, 2165.09, 2166.09, 2167.09, 2168.09, 2213.09, 2225.09, 2348.05, 2348.06, 2350.05, 2350.06, 2352.05, 2352.06, 2353.05, 2353.06, 2356.05, 2356.06, 2360.05, 2360.06, 2362.05, 2362.06, 2366.05, 2366.06, 2368.05, 2368.06, 2370.05, 2370.06, 2378.05, 2378.06, 2386.06, 2874.04, 2876.04, 2927.03, 2927.04, 3318.03, 3318.04, 3319.03, 3319.04, 3331.03, 3331.04, 3509.04, 3510.03, 3510.04, 3511.03, 3511.04, 520450.03, 521650.00, 521650.03, 521650.04, 521900.03, 521900.04, 522340.05, 522340.06, 522341.05, 522341.06, 522343.06, 522375.01, 522375.03, 522415.05, 522415.06, 522416.05, 522416.06, 522417.05, 522426.05, 522427.05, 522418.05, 522418.06, 522433.05, 522433.06, 522434.05, 522434.06, 522435.05, 522435.06, 522796.05, 522796.06, 522797.05, 522797.06, 523440.04, 523688.03, 523688.04, 523689.04, 523901.01, 524044.01, 524044.03,
коды неисправности програмного контроллера нагрузки
