Передовые решения
Характеристика трактора ДТ-54 будет неполной, если не указать на его технические особенности, которые на момент его производства были действительно передовыми. Так, в частности, в машине применили центробежный тип очистки масла с использованием для этого полостей шеек коленчатого вала. Такой подход позволил существенно увеличить срок безаварийной эксплуатации силовой установки. На самом же двигателе монтировали передовой фильтр для масла, оснащенный реактивной центрифугой. На пробке сливного отверстия картера стоял магнит, защищающий рабочую жидкость от металлических включений.
Особенности конструкции и модернизация
ДТ-54 (как и его «младший брат» ДТ-54А) был лучшим по всем параметрам. Главным отличием от предыдущих моделей была пятиступенчатая коробка передач (плюс одна передача заднего хода). Дополнительно он был оснащен:
- бескомпрессорный четырехцилиндровый дизельный двигатель (с жидкостным охлаждением);
- задняя кабина;
- гидронасос;
- раздельная тормозная система.
Уже в процессе производства разработчики оптимизировали конструкцию, основываясь не на своих знаниях технологии, а на мнениях реальных сотрудников, работавших на тракторах. Так, ДТ-54 получил закрытую вентилируемую кабину, а также был снижен расход смазки в картере и износ поршней.
Модификации
За время существования ДТ-54 в качестве базовой версии трактора производители успели выпустить несколько модификаций спецтехники. Наиболее удачными вариациями гусеничного трактора стали:
- ДТ-54А-С1 получил раздельно-агрегатную гидравлическую систему и навесной механизм, позволившие расширить сферы применения ДТ-54;
- ДТ-54А-С2 модифицированный базовый трактор ДТ-54, оснащенный всеми возможными агрегатами навесной системы кроме механизма для навешивания орудий и силового цилиндра;
- ДТ-54А-СЗ — версия ДТ-54 без агрегатов гидронавесной системы;
- ДТ-54А-С4 — версия, соответствующая модификации ДТ-54А-С1, лишенная выносных цилиндров. Последняя модификация была рекомендована советскими инженерами для использования во всех регионах страны.
От своего предшественника – трактора «СТЗ-НАТИ» – ДТ-54 отличался не только двигателем, но и новой 5-скоростной коробкой передач, которая значительно улучшила использование его мощности при агрегатировании с прицепным оборудованием.
В 1952 году в конструкцию ДТ-54 были внедрены такие усовершенствования, как термообработка задней оси, декомпрессионный механизм улучшенного типа, новая водо-помпа, головка цилиндра с уменьшенным диаметром всасывающего клапана. Вес трактора снизился на 25 кг при экономии 40 кг металлопроката.
В 1953 году на трактор ДТ-54 стали монтировать кабину закрытого типа. Специалисты заводы старались оперативно реагировать на все «сигналы с мест». В частности, было найдено оригинальное конструкторское решение, позволившее ликвидировать такое ставшее распространённым неприятное явление, как возможность отрыва болтов противовесов.
Конструкторы устранили также дефекты базового ДТ-54, как повышение расхода картерной смазки, преждевременный износ поршневой группы, которые были характерны для тракторов самых первых годов выпуска, налажена кокильная отливка звёздочек, создан новый оригинальной конструкции задний мост с раздельным управлением.
Новая конструкция гусеничного трактора ДТ-54, предложенная инженером В. А. Волчковым, давала возможность значительно упростить механизм и сократить более чем вдвое усилия механизатора на рычаги при поворотах. С 1952 года двигатель ДТ-54 начали оборудовать показателем моточасов.
С 1956 года в конструкции трактора ДТ-54 стали использовать специальные предохранительные накладки для исключения трения гусениц о картер конечной передачи. Они же служили направляющими для скольжения гусениц трактора.
1.Тракторы: назначение, компоновка, классификация, индексация.
Трактор – колесная или гусеничная самоходная машина, которую используют в качестве энергетического средства для передвижения прицепных или навесных сельскохозяйственных машин и орудий, а также для приведения в действие рабочих органов сельскохозяйственных машин.
Компоновка – устройство с/х машин. Основные сборочные единицы трактра составляют:
Двигатель внутреннего сгорания (ДВС)
Механизмы управления и торможения
Рабочие и вспомогательное оборудование
ДВС – тепловая машина, которая предназначена для преобразования хим. Энергии топлива и атмосферного воздуха в механическую энергию.
Классификация трактора: 1. По назначению:
Основного назначения – тракторы используются в растениеводстве(Вспашка, боронование, культивация Т150, Т150К, ДТ75МВ, Т100В)
Универсально пропашного назначения – это тракторы обработки междурядьев (МТЗ, ЛТЗ60Ав, ВТЗ)
Специального назначения – тракторы, которые применяются для обработки отдельных культур ( хлопок, рис, виноградники МТЗ 80Х хлопчатник, Т16ММЧ чай)
2. По типу ходовой части: Колесные и гусеничные.
3. По типу остов:
1) рамные – две поперечные балки связанные двумя поперечными (Т150, ДТ75)
2) полурамные – две короткие продольные балки связанные 2 поперечными. Степень подвижности больше, чем у рамных.
3) безрамные – отсутствует конструкция, которая представляет собой остов из соелиненных м/у собой отдельных механизмов (Т16, мотоблоки, самоходные шасси)
4. По типу трансмиссии – совокупность механизма, которая предназначена для передачи вращающего момента конечного вала на задний мост (ведущий):
3) Электрическая — электроткары
5. По классу тяги: (2,6,9,14,20,30,40,50,60 к Ньютонов)
Индиксация – это марка трактора, которая представляет собой абвиатуру цифр указывающих на завод изготовитель, а также указывает мощность двигателя.
2. Автомобили: назначение, компоновка, классификация, индексация.
Автомобиль- это самоходное транспортное средство предназначенное для перевозки грузов и людей, или выполнения спец. операций.
Автомобили классифицируют по следующим признакам:
назначению – 1)грузовые: (особо малые массы от0,3-1т; малой 1-3т, средней массы 3-5т, большой 5-8т, особо большой массой более 8т)
2) пассажирские (при кол-ве меньше 8 чел – легковые, при кол. Более 8 чел – автобусы)
3) специальные – предназначены для выполнения определенных работ (скорая, молоковозки и др.)
типу шасси – рамные и безрамные;
приспособляемости к дорожным условиям – нормальной и повышенной проходимости;
числу осей – двух-, трехосные;
типу двигателя – карбюраторные, дизельные, инжекторные, газовые, газодизельные.
В марке автомобилей указывают сокращенное название завода-изготовителя (ГАЗ, ЗИЛ, КамАЗ, МАЗ, “Урал”, КрАЗ, ВАЗ, ИЖ, АЗЛК, ЗАЗ, УАЗ) и через дефис цифру, соответствующую номеру модели.
3. Общие понятия о технологиях в с/х производстве, их виды.
Под технологией с/х производства понимают систему производства, хранения, переработки и реализации продукции с конкретными количественными и качественными показателями при наименьших затратах труда, средств и энергии.
Процессы совершенства технологии происходят при наличии след факторов:
Наличия в хозяйстве средств интенсификации семян, удобрений, машин, топлива, средств хим. защиты и т. д.
Учет конкретных агроклиматических условий
В зависимости от наличия в хозяйстве средств интенсификации различают след. виды технологии: 1. Экстенсивная;
3. интенсивная – обеспечивает нормальный уровень минеральных удобрений
4. сверх интенсивная – посев семян точности
Имеется базовая технология, и все эти баз. Технологии внесены в федеральный регистр « технология производства продукции растениеводства».
Они построены по определенному принципу: блочно-модульному.
Баз. Техн. Включает в себя 9 технологических модулей:
Основная обработка почвы
Предпосевная обработка почвы
Обработка посевного материала
Уход за посевом
Привязка баз. техн. к конкретным делается с помощью адаптера – перечень технологических операций и набор для их выполнения.
Описание
Данная гусеничная машина предназначена для выполнения различных сельскохозяйственных работ. Широко используется в связке с навесными и прицепными орудиями, обеспечивая тяговое усилие около 2,5 тонн. Присоединения навесных и прицепных агрегатов производится посредством имеющегося вала отбора мощности и гидравлики.
Гусеничный трактор ДТ-54 использовался в следующих целях:
- в качестве бульдозера с отвалом на гидравлическом управлении;
- для вспашки тяжелых целинных земель 4-х 5-ти контурными плугами;
- боронования;
- культивирования почвы;
- покоса;
- выполнения работ по посадке и выращиванию различных культур;
- трелевки древесины;
- транспортировки различных грузов грузоподъемностью до 2,5 тонн;
- расчистки снежных заметов;
- в качестве буксировщика техники и т. д.
Общие технические характеристики
Болгар имеет небольшие габариты: 3370х1050х2175 мм, где первая цифра это длинна, вторая – ширина, а третья – высота.
Расстояние между гусеницами 900 мм. Клиренс трактора 0,270 м. Эти характеристики, в купе с большим тяговым усилием, позволяют проводить работы на мягких почвах.
При этом т-54в способен справляться не только с собственным весом, но и снаряженной массой прицепа. Двигатель д 54, который установлен на тягаче, имеет мощность 50 л.с.
Такое усилие обеспечивают четыре цилиндра, объемом 4,75, оснащенные непосредственным впрыском дизельного топлива. Расход составляет 195 г/л.с час.
На асфальтном покрытии способен разогнаться до скорости 25 км/ч. Двигатель Т-54 комплектуется предпусковым подогревателем.
Трактор с легкостью заводится при низких температурах. Инженеры разработали свечи накаливания, которые способствуют запуску двигателя. МКПП имеет девять скоростей.

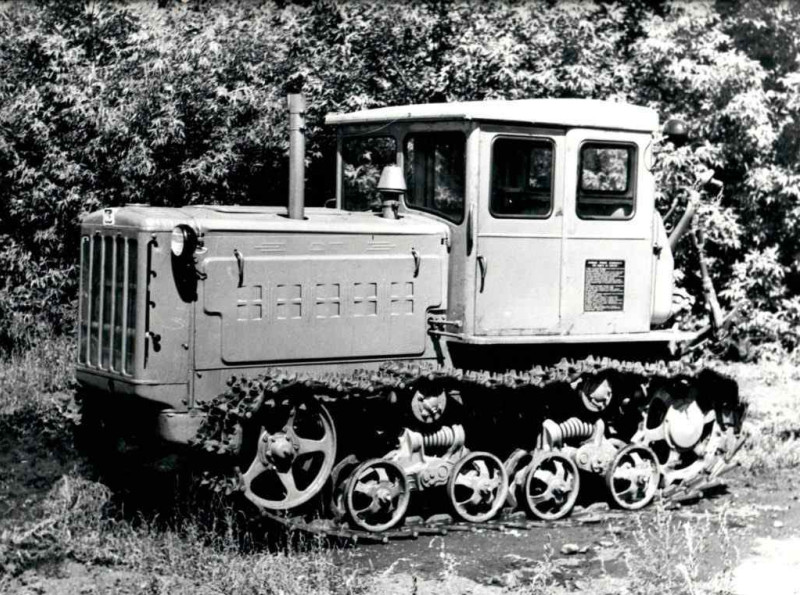

Трактор ДТ 54 (Гусеничный) – Технические характеристики
В СССР гусеничная техника была востребована в сельском хозяйстве. Трактор ДТ54 стал одной из самых массово выпускаемых гусеничных машин с 1949 по 1979 год.
ДТ54 использовался не только в советском союзе, он пользовался популярностью в более чем 30 государствах планеты.
За время производства было выпущено более 950 000 единиц техники.
Назначение машины
На протяжении 30 лет ДТ54 выпускался одновременно на трех тракторных заводах. Он предназначен для выполнения сельскохозяйственных работ на почвах различной степени твердости. Тяговые характеристики позволяли использовать трактор для выполнения следующих работ:
- Вспашка. Машина может работать с пятикорпусным плугом;
- Культивация;
- Посев;
- Уборка урожая;
СПРАВКА: Дополнительно модель может укомплектовываться фронтальным отвалом. Это позволяет использовать ДТ54 на строительных площадках в качестве бульдозера.
Трактор оказывает минимальное давление на плодородные слои почвы. Это возможно, благодаря большой площади соприкосновения ходовой части с поверхностью. Дополнительно производители оснащали трактор широкими гусеницами. Это повышало проходимость машины и позволяло использовать ее в болотистой местности.
Технические характеристики ДТ 54
По сравнению с предшествующей моделью СТЗ-НАТИ, трактор ДТ54 имел высокие тяговые свойства и технические показатели. Улучшенные характеристики машине придавал дизельный силовой агрегат. Он был неприхотлив к качеству топлива, и имел большой моторесурс.
Габариты модели
Трактор легенда ДТ54 имеет следующие габаритные размеры:
- Снаряженная масса машины – 5400 килограмм;
- Длина с прицепным устройством в крайнем верхнем положении – 3660 миллиметров;
- Высота от почвы до верхнего края крыши – 2300 мм;
- Ширина по наружным краям траков – 1865 мм;
- Дорожный просвет в районе коробки переключения передач – 260 мм;
- Колея по центрам гусениц – 1435 мм;
- Максимальное давление на поверхность – 410 г/см2;
- Тип ходовой части – гусеничная;
- Кабина – цельнометаллическая;
- Коробка переключения передач – механическая;
- Количество передач для движения вперед – 5;
- Количество передач для движения назад – 1;
- Максимальная скорость движения – 7.9 км/ч;
- Объем топливного бака – 185 литров.
ВНИМАНИЕ: Машина оснащается раздельной тормозной системой. Это позволяет выполнять разворот практически на одном месте
Силовой агрегат
Гусеничный трактор ДТ54 оснащен дизельной силовой установкой. Мотор надежен и неприхотлив к условиям работы.
Основная часть поломок силовой установки – мелкие неисправности, которые можно устранить в полевых условиях в кратчайшие сроки.
Простота конструкции позволяет трактористу выполнять ремонт самостоятельно, без привлечения высококвалифицированных механиков.
Мотор имеет следующие технические характеристики:
- Тип силового агрегата – дизельный четырехтактный;
- Количество цилиндров – 4;
- Расположение цилиндров – рядное;
- Объем силовой установки 7.45 л;
- Полная масса агрегата – 1100 килограмм;
- Мощность – 54 лошадиных силы;
- Диаметр цилиндров – 125 мм;
- Ход поршня от верхней, до нижней мертвой точки – 152 мм;
- Газораспределительный механизм – клапанный;
- Максимальный расход дизельного топлива – 205 грамм/л. с за один час работы.
Двигатель имеет комбинированную систему охлаждения. Масло охлаждается, проходя через трубчатый радиатор. Циркуляция жидкости в системе охлаждения осуществляется водяной помпой. Комбинированная система позволяет использовать машину в любых климатических условиях.
Запуск силовой установки осуществляется при помощи бензинового одноцилиндрового пускателя. Его мощность составляет 10 лошадиных сил. После запуска основного агрегата привод пускателя выходит из зацепления автоматически. Запуск двухтактного пускателя осуществляется путем раскручивания маховика кожаным шнуром.
Кабина и пост управления
Производители оборудовали модель ДТ-54 цельнометаллической кабиной. В кабине установлено двухместное сидение и элементы управления машиной.
Кабина закрытого типа с остеклением. К задней стенке кабины крепится спинка сидения и емкость для топлива. На передней стенке расположен щиток контрольно измерительных приборов.
Он позволяет оператору контролировать работу систем во время управления трактором. На полу кабины расположены педаль сцепления, акселератора и две педали раздельного тормоза.
Модификации
Существует несколько версий этого трактора, разница между которыми заключается в наличии некоторого оборудования и типе выполняемых трактором работ. Модель DT 54A имеет раздельную гидравлическую систему. Благодаря этому стало возможным использовать различные навесные устройства, управляемые оператором трактора. Только эта модель была несколько раз модифицирована и существует четыре версии, а именно.
- Модифицированный DT 54A-C1 имеет отдельную объединенную гидравлическую систему, в которой есть как основной, так и выносной силовые цилиндры. Кроме того, эта модель включает в себя навесные устройства, которые позволяют расширить спектр задач трактора.
- Переоборудование DT 54A-C2 аналогично предыдущему, но следует отметить, что в этом случае на тракторе отсутствует навесное оборудование и блоки главного и внешнего силовых цилиндров.
- Конверсия DT 54A-C3 — это версия машины, предназначенная для работы с буксируемым оборудованием, так как в этой модели отсутствует гидравлическая система сцепки.
- Конверсия DT 54A-C4 включает все те же элементы, что и первая модель в этом списке, но у нее нет внешнего силового цилиндра.
Сам трактор DT 54A имеет более надежную систему питания, в которой обычные поршни были заменены на алюминиевые сплавы. Кроме того, эта модель имеет двух- или трехточечную установку системы шатунов. Генератор трактора также был модифицирован. Трактор оснащен четырьмя фарами и розетками для включения фар и буксируемого оборудования.
Редуктор пускового двигателя ПД-10У трактора Т-4А
Привет всем! Решил на свою ку приладить бульдозер, имеется нож от мех. Просьба ко всем у кого ДТ бульдозеры сделать подробные фото подрамной балки, и передней опоры для гидроцилиндра, цилиндр для бульдозера тоже есть.
Д вухскоростной планетарный редуктор [рис. Р едуктор пускового двигателя ПДУ размещён в корпусе 2 , который прикреплён к картеру маховика. На валу 28 редуктора расположена планетарная передача, предназначенная для изменения крутящего момента. В её состав входит водило 14 с сателлитами 11 , солнечная шестерня 7 и коронная шестерня
А ежели вместе включить то полумрак. Посмотрел все страницы почитал,аж вспомнил своё детство.
У меня же батя тогда на ДТ работал в конце семидесятых начале восмидесятых. Помню новенький получил такой красный как здесь на видио.
По моему харьковский ХТЗ было написано на радиаторе. Он с мех лопатой был но на время пахоты отцеплял и плуги прицепные прицепляли.
Основные модификации
Трактор ДТ-54А поставлялся в нескольких модификациях:
- 54А-С1 — с навесной гидравлической системой и выносными цилиндрами;
- 54А-С2 — без возможности монтажа навесного оборудования и без силовой гидравлики;
- 54А-С3 — без гидравлики;
- 54А-С4 — вариант С1, но без выносных гидравлических цилиндров.
Машины модификации ДТ-54А-С1 использовались для создания бульдозеров, при выполнении тяжелых сельскохозяйственных и лесотехнических работ. На базе ДТ-54А выпускался болотный трактор ДТ-55А. Машина отличалась направляющими колесами увеличенного диаметра, которые позволили увеличить опорную площадь гусеницы. Звенья гусеницы уширены и оснащены укороченными шпорами.
Трактор ДТ-74 послужил основой для выпуска нескольких моделей:
- 74А-С1 — оборудован валом привода навесного оборудования и гидравликой с основным и 3 выносными силовыми цилиндрами;
- 74А-С2 — укомплектован валом привода, но не имеет основного силового цилиндра и механизма навески;
- 74А-С3 — не комплектуется прицепным устройством и гидросистемой, оснащен только приводным валом;
- 74А-С4 — имеет вал и гидравлику без силовых цилиндров и магистралей к ним;
- 74А-С5 — с валом и гидравликой, но без навесной системы и без основного и дополнительных силовых гидроцилиндров.
Особенности конструкции и модернизация трактора «ДТ-54»
От своего предшественника,трактора «СТЗ-НАТИ», «ДТ-54» отличался не только двигателем, но и новой пятискоростной коробкой передач, которая значительно улучшила использование его мощности при агрегатировании с прицепным оборудованием.
Шаг за шагом, коллективом завода модернизировался в последующие годы новый трактор «ДТ-54». В 1952-м году были внедрены такие конструкторские усовершенствования, как: термо-обработка задней оси, декомпрессионный механизм улучшенного типа, новая водо-помпа, головка цилиндра с уменьшенным диаметром всасывающего клапана. Вес трактора уменьшился на 25 кг, при экономии 40 кг металлопроката.
Колхозники 50-х годов у «ДТ-54».
В 1953 году на трактор «ДТ-54»стали устанавливать кабину закрытого типа. Специалисты заводы старались оперативно реагировать на все «сигналы с мест». В частности, было найдено оригинальное конструкторское решение, позволившее ликвидировать такое ставшее распространённым неприятное явление, как возможность отрыва болтов противовесов.
Устранили также дефекты повышенного расхода картерной смазки, преждевременный износ поршневой группы, которые были характерны для тракторов выпуска самых первых годов выпуска, налажена кокильная отливка звёздочек, создан новый, оригинальной схемы, задний мост с раздельным управлением.
Новая конструкция, разработанная инженером В. А. Волчковым, позволяла значительно упростить механизм и сократить более чем вдвое усилия механизатора на рычаги при поворотах.
С 1952 года двигатель начали оборудовать специальным счётчиком мото-часов. С 1956 года стали применять специальные предохранительные накладки для исключения трения гусениц трактора о картер конечной передачи. Они же служили направляющими для скольжения гусениц.
Технические характеристики

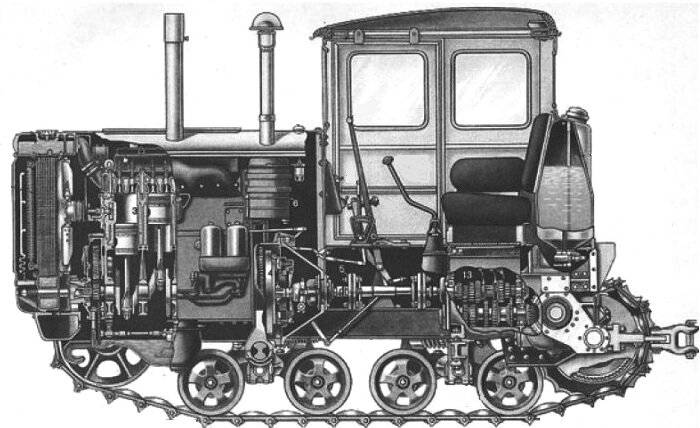

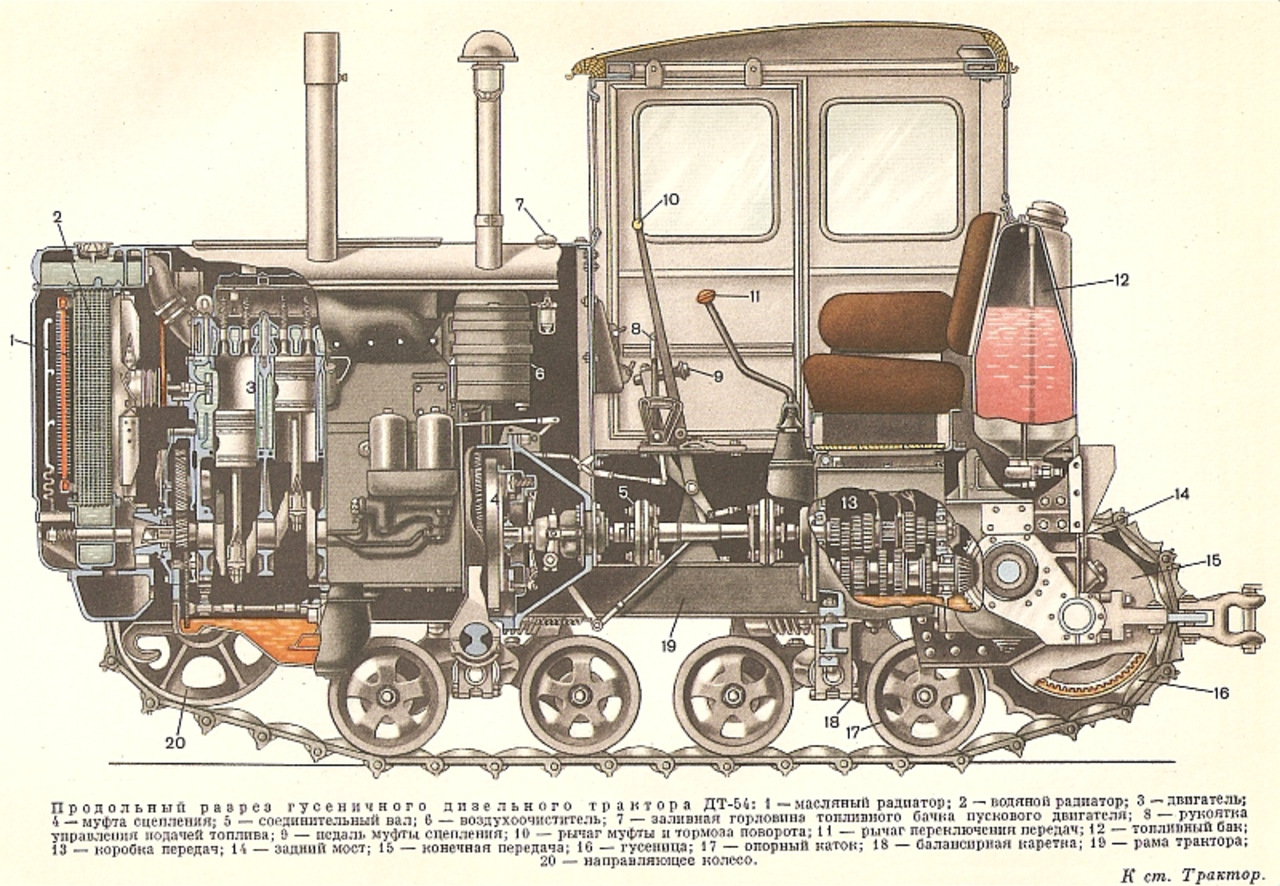

Трактор «ДТ-54» сконструирован по классической для гусеничных тракторов схеме, которую можно разделить на следующие основные группы: ходовая часть, двигатель, силовая передача, механизмы управления, вспомогательное и рабочее оборудование.
Двигатель
Дизельный мотор марки «Д-54» (как и его модификация «ДТ-54А») представляет собой безкомпрессорный четырёхтактный дизель водяного охлаждения с вихрекамерным смесеобразованием.
- Количество цилиндров – четыре, их расположение – рядное, вертикальное.
- Рабочий объём мотора – 7,45 литров.
- Номинальную мощность 54 лошадиных силы (39,7 кВт) данный двигатель развивает при 1300 оборотах в минуту.
- Максимальный крутящий момент составляет 35кГм.
- Сухая масса двигателя (без радиатора) равна 1100 кг.
- Диаметр цилиндра составляет 125 мм, ход поршня – 152 мм.
- Порядок работы цилиндров: 1-3-4-2.
- Степень сжатия – 16.
- Минимальное устойчивое число оборотов холостого хода – 600 об/мин.
- Распределение – клапанное. Расположение клапанов – верхнее вертикальное в головке цилиндров.
- Ёмкость топливного бака – 185 литров (в последующем на «ДТ-54» стали также устанавливать 250-литровые баки). К баку прилагалась специальная мерная линейка.
Запуск дизеля происходит за счёт бензинового пускового двигателя «ПД-10» (затем «ПД-10М») – «пускача», который обладает мощностью в десять лошадиных сил. Объём дизтоплива, подаваемого в цилиндры, регулируется центробежным всережимным регулятором с корректором.
Топливо проходит через два фильтра под воздействием подкачивающей поршневой помпы. Ленточный металлический фильтр обеспечивает грубую очистку, а фильтр для тонкой очистки представляет собою сменные патроны, на которые намотана банкаброшная хлопчатобумажная нить.
В качестве материала для изготовления поршней был использован алюминиевый сплав. Силовой агрегат трактора «ДТ-54»отличается высокой надёжностью, исключительной неприхотливостью, достойными тяговыми характеристиками и, конечно же, солидным эксплуатационным ресурсом. Всё это также имеет большое значение при работе в сельском хозяйстве.
В целях увеличения долговечности работы двигателя была применена центробежная очистка масла при помощи специальных полостей, имеющихся в шатунных шейках коленчатого вала. Кроме того, на двигателе установлен масляный фильтр с реактивной центрифугой. Пробка сливного отверстия картера двигателя имеет магнит, очищающий картерное масло от металлических частиц.
В «ДТ-54» использован двухпозиционный декомпрессор. Декомпрессионное устройство представляет собой систему рычагов и валиков с лысками, приподнимающих впускные клапаны. Топливный насос – четырёх-плунжерный «4ТН-8,5Х10Т», без-отсечный, с дозированием на впуске.
Диапазон тяговых усилий трактора «ДТ-54» составляет до 2850 кг, диапазон рабочих скоростей – от 3,59 до 7,9 км/ч (назад – 2,43 км/ч), коробка передач имеет 5 передач вперёд и одну заднюю.
Трансмиссия, рулевое и тормозное управление
На тракторе «ДТ-54» установлена пятискоростная механическая коробка переключения передач. Предусмотрена установка ходоуменьшителя с двумя диапазонами. Он обеспечивает движение трактора дополнительно ещё на десяти замедленных скоростях.
Силовая передача трактора используется для передачи вращения валу отбора мощности и ведущим колесам. в целом, трансмиссия «ДТ-54» включает в себя муфту сцепления, коробку передач, задний мост, конечные передачи и соединительный вал.
Задний мост имеет раздельное управление муфтами поворота и тормозами, что облегчает управление трактором, создаёт удобство регулировки муфт и тормозов, а также позволяет работать более продолжительное время без их регулировки.
До 1956-го года раздельное управление не применялось. Тормоза на «ДТ-54» – бортовые, механические, ленточного типа, двухстороннего действия.
Тип подвески трактора – с балансирными каретками. Каждая гусеничная лента приводится в движение ведущим колесом, установлено также направляющее колесо и два поддерживающих ролика. Сама гусеница состоит из сорока одного звена, которые имеют цевочное зацепление.
Ходовая часть
Жесткий каркас трактора ДТ-54 собран из 2-х прочных швеллерных балок, соединенных поперечинами. Спереди установлен передний брус. По обе стороны рамы имеются каретки с балансирами, опорными катками и подрессоренными пружинами. Гусеница состоит из 41 трека с цевочным зацеплением. Натянуто гусеничное полотно между звездочкой, ведущим и опорным катками.
Гидравлика
Для облегчения работы с навесным функциональным оборудованием используется гидравлическая система раздельно-агрегатного типа. Состоит гидросистема из гидронасоса и распределителя с тремя клапанами.
Трактор ДТ-54: технические характеристики
ДТ-54 создан на базе отечественного трактора АСХТЗ-НАТИ. Однако конструкция машин различается в значительной степени. ДТ-54 имеет переднемоторную компоновку, в задней части машины размещаются узлы трансмиссии. В сравнении с предшественником новая машина стала более экономичной за счет использования другого двигателя.
Конструкция системы смазки была пересмотрена. В устройство очистки масляного фильтра внесли существенные изменения, что привело к повышению долговечности машины. Кроме того, изолированная от системы питания система смазки исключила возможность разжижения масла топливом.
Вместо обычного использован новый масляный фильтр с реактивной центрифужной схемой очистки. Картерное масло очищается от металлических частиц, благодаря применению магнитной пробки сливного отверстия картера. По всем показателям ДТ-54 стал инновацией в области тяжелого тракторостроения СССР.
Двигатель
На тракторах ДТ-54 и модификациях ДТ-54А устанавливался дизельный бескомпрессорный мотор Д-54А. Силовой агрегат был специально разработан для названных машин и использовался только на этих модификациях. Этот четырехтактный четырехцилиндровый дизель использовал в работе чугунные литые поршневые кольца, что гарантировало ему впечатляющую надежность и долговечность. Сами поршни отливались из алюминиевого сплава.
Система смазки в Д-54А — комбинированного типа. Коленвал, его подшипники, распределительный вал, регулировочные болты штанг толкателей, поршневые пальцы, оси коромысел, втулки шестерен смазываются под давлением. Остальные детали мотора смазывались посредством барботажной системы (смазки разбрызгиванием).
В первых Д-54А советские инженеры применили все хитрости мысли для изготовления «вечного» двигателя. Коренные и шатунные вкладыши покрывались составом АСМ. До 1961 года коренные вкладыши пятого подшипника изготавливались совместно с упорными буртами и заливались сплавом свинца и бронзы. Позднее все детали стали изготавливать из стали с покрытием АСМ. Еще одной особенностью дизеля было использование в устройстве вихревых камер сгорания.
Мотор Д-54 выдает 54 л.с. мощности при номинальной частоте вращения коленвала 1300 оборотов в минуту. Максимальный крутящий момент двигателя составляет 35 кГм. Силовой агрегат отнимал 1100 кг от общей массы трактора. Следует заметить, что Д-54 дополнялся радиатором, вес которого не учитывается. Для облегчения пуска дизеля в холодное время года использовался предпусковой мотор ПД-10М.
Трансмиссия
ДТ-54 оборудован пятискоростной механической коробкой переключения передач. Для повышения производительности машины предусмотрено дополнение КПП ходоуменьшителем, который дает трактору возможность двигаться еще на десяти замедленных скоростях. Вперед ДТ-54 мог двигаться в диапазоне скоростей 3,59-7,9 км/ч. Назад предусматривалась одна скорость передвижения 2,43 км/ч.
Управление муфтами поворота и тормозов осуществляется через устройство заднего моста. Управление осуществляется раздельно. Это не только облегчило труд водителя, но и повысило удобство регулировки муфты сцепления и тормозной системы.
Кроме того, такая конструкция позволила сократить количество остановок для настройки работы сцепления и тормоза. Система раздельного управления начала применяться на тракторе с 1956 года. На машинах ДТ-54 устанавливаются тормоза ленточного типа, двустороннего действия.
Трение гусеничных цепей о картер коробки передач было исключено за счет установки специальных предохранительных накладок, которые в то же время играют роль направляющих для гусеничного хода. Такое устройство свойственно тракторам, выпущенным позднее 1956 года.
Габаритные размеры
- длина с прицепным устройством — 3660 мм;
- ширина — 1865 мм;
- высота — 2300 мм;
- расстояние между осями крайних опорных катков гусеницы, база — 1622 мм;
- колея — 1435 мм;
- дорожный просвет — 260 мм;
- удельное давление на грунт — 0,41 кгс/см2;
- конструкционная масса — 5400 кг.
