Двигатель Case IH Magnum 340
На трактор Case IH Magnum 340 устанавливают дизельный агрегат FPT Cursor 9 (производитель двигателя – Fiat Power Train) с турбонаддувом, дополненным контуром охлаждения воздуха. Топливная система данного мотора – High Pressure Common Rail –оснащена электронным контролем впрыска. Двигатель FPT Cursor 9 соответствует экологическому классу Tier II. Запуск силового агрегата осуществляется при помощи электрического стартера.
В числе особенностей силовой установки FPT Cursor 9:
- Последнего поколения система впрыска Common Rail, увеличивающая КПД двигателя;
- Значительный крутящий момент;
- Система оптимизации мощностных параметров Power Boost, которая позволяет при необходимости увеличивать мощность;
- Автоматический механизм контроля производительности, который применяется для оптимизации передачи усилия от двигателя на элементы с учетом тяговой нагрузки и скорости.
Технические параметры дизельного мотора FPT Cursor 9 в цифрах таковы:
- Рабочий объем – 8,7 литра;
- Количество цилиндров – 6;
- Диаметр цилиндра – 117 мм;
- Степень сжатия – 15,9:1;
- Номинальная мощность – 253 кВт (340 л.с.);
- Номинальная мощность с применением Power Boost – 279 кВт (374 л.с.);
- Расчётная частота вращения – 1400-1600 об/мин;
- Максимальный крутящий момент – 1671 Н.м;
- Запас крутящего момента – 40 процентов;
- Удельный расход дизельного топлива – 228 г/кВт в час;
- Вместимость топливного бака – 635 литров горючего.
Назначение машины
Трактор Кейс Магнум 340 – универсальная колесная машина, используемая как тяговое средство для сельхозагрегатов с широкозахватным рабочим органом.
Трактор является основным звеном в механизации работ как по классическим, так и новым – минимальным и нулевым агротехнологиям. Он хорошо адаптируется к условиям различных полей, насыщен достаточным числом параметров настройки для большинства видов работ.
Магнум 340, в комплексе с различными по назначению прицепными и навесными сельскохозяйственными механизмами, с высокой эффективностью применяется:
- для уборки урожая и посева семенных культур, пахоты и культивации земель на больших по площади картах полей крупных агрохолдингов;
- в операциях по уходу за насаждениями. Достаточный дорожный просвет, просчитанные размеры габаритов машины и колеи колес позволяют без повреждения растений вести рыхление, прополку, внесение удобрений и другие работы;
- в заготовке кормов для животных, поливных работах, обработке посадок ядохимикатами, формировании и заполнении силосных ям;
- при перевозке грузов на прицепной платформе по дорогам общего пользования и в условиях бездорожья.
Модельный ряд тракторов Case
В отличие от других производителей компания Case решила быть оригинальной и дала следующие названия своим сериям: Farmall, Maxxum, Puma, Magnum, Steiger.
Выделяют следующие достоинства техники Кейс:
- На технику устанавливают турбированные моторы, работающие на дизеле и контролируемые встроенными системами.
- Модели полноприводные, без исключений.
- Для обеспечения бесперебойной работы без потери мощности при переключении передач устанавливаются многодисковые муфты.
- На технику устанавливают GPRS-устройства, которые передают сигнал о своем местоположении на центральный пульт.
- Кабина водителя отличается повышенной комфортностью.
- Показатель токсичности отработанных газов во всех моделях тракторов предельно низкий.
Case Steiger
Трактора, которые принадлежат этой серии, отличаются повышенными техническими характеристиками и предназначены для использования в условиях повышенной сложности. В связи с этим, конструктора предусмотрели выпуск каждой модели в колесном (Стайгер) и гусеничном варианте (Quadtrac). Мощность этих тракторов составляет от 335 до 600 л.с., но из-за встроенной системы, управляющей работой двигателя, ее можно увеличить до 10%. А это существенно скажется на производительности трактора. Колесная база удлинена, но, не смотря на это, радиус разворота составляет до 6 м.
- Модельный ряд серии Кейс Стайгер состоит из модификаций: 400, 450, 500, 550, STX 600.
- Модельный ряд серии Case Quadtrac:450, 500, 550, STX 600.
На фото представлены примеры техники.
Case Magnum
Трактора из этой серии самые востребованные на сельскохозяйственном рынке, потому как в них удачно сочетаются способность выполнять различные маневры при высокой мощности. Это достоинство стало возможным благодаря использованию особенной конструкции передних мостов. Двигателя имеют в запасе от 257 до 340 лошадок, причем автоматические системы могут повышать мощность до 30 %. Несмотря на внушительные габариты, трактор разворачивается всего на 5 м.
Еще одной особенностью тракторов Кейс Магнум является гидравлическая система, которая позволяет поднимать до 10 т. различных грузов. Оператор может не волноваться на счет точности установки любого груза, так как за все отвечает автоматическая система позиционирования. Трактор имеет автоматическую коробку передач и может разгоняться до 40 км/ч.
Модельный ряд серии Кейс Магнум включает: 250, 280, 310, 340, 380 CVT.
На фото представлены примеры техники.
Case Puma
Облегченные колесные трактора из серии Пума имеют мощность двигателя от 142 до 224 л.с. Наиболее эффективны в малых и средних сельских хозяйствах. Их используют для работ в садах, полях, на животноводческих фермах и для транспортировки грузов. Для того, чтобы увеличить функциональность трактора, к нему подключают различное оборудование. Эффективность использования навески достигается благодаря 4-х скоростному ВОМ. В этой конструкции управление валом отбора мощности не представляет ничего сложного, потому как он управляется автоматизированной системой.
Современная система контроля впрыска двигателя следит за экономичностью расхода топлива. Плавное переключение скоростей достигает при помощи трансмиссии нового поколения Full Powershif. Трактор Кейс Пума разгоняется до 50 км/ч., причем он автоматически переходит из полевого режима в дорожный и обратно.
Модельный ряд серии Кейс Пума состоит из модификаций: 140, 155, 180, 210, 225.
На фото представлены примеры техники.
Case Maxxum
Чтобы не перечислять все достоинства тракторов серии Максум, достаточно выделить главные: маневренность, универсальность, экономичность и многофункциональность. Повышенный комфорт в кабине позволяет оператору не уставать в течении рабочего дня. Повышенная звукоизоляция и удобство расположения органов управления делает кабину лучшей в своем классе. Мощность двигателя у этой серии может варьироваться от 112 до 141 л.с. при этом расход топлива экономиться автоматически.
Для крепления навесного оборудования используется трехточечная сцепка, благодаря которой применение машины становится более удобным. Мощная гидравлическая система отлично справляется с любой поставленной задачей. Грузоподъемность трактора составляет от 5 до 7 т.
Модельный ряд серии Кейс Максум составляют модификации: 110, 125, 140.
На фото представлены примеры техники.
Case IH Magnum
Колесный трактор Case модели Magnum оснащается 6-цилиндровым рядным дизелем FPT жидкостного охлаждения. Двигатель комплектуется турбокомпрессором и головкой цилиндров, оснащенной 24 клапанами. Привод клапанов выполняется распределительными валами, установленными на верхней части головки. При рабочем объеме цилиндров 8700 см³ двигатель развивает мощность 250-310 л. с. Мощность зависит от настроек давления наддува и параметров топливного насоса. Все варианты соответствуют нормам токсичности отработавших газов Tier 2B.
Двигатели оснащены системой кратковременного увеличения мощности, которая позволяет получить прибавку 35 л. с. Режим увеличения мощности применяется для привода дополнительного оборудования, при работе с энергоемкой гидравлической оснасткой и при буксировании прицепов.
Case IH Optum 300
Колесная модель с полным приводом Optum 300 выпускается с 2016 года. В качестве силовой установки применяется 6-цилиндровый мотор с турбокомпрессором, развивающий на номинальном режиме мощность 300 л. с. Кратковременный режим допускает увеличение мощности на 15 л. с. Подача топлива выполняется индивидуальными насос-форсунками, оснащенными электронной системой управления. Для повышения мощности установлен радиатор охлаждения сжатого воздуха. Охлаждение выполняется продувкой радиатора воздухом.
Двигатель оснащен бесступенчатой диапазонной трансмиссией. Коробка имеет 4 диапазона при работе вперед и 2 диапазона — назад. На коробке передач расположен редуктор привода навесного оборудования. В стандартной поставке имеется один вал, выведенный назад. По заказу устанавливается передний вал, имеющий частоту вращения 1000 об/мин. Гидравлическая система обеспечивает подачу 165 л жидкости в минуту. По заказу применяется насос с подачей 220 л в минуту.
Кабина оператора состоит из каркаса, на котором установлены переднее и заднее стекло. Боковые двери для увеличения обзора выполнены из стекла. Рабочее место оснащено регулируемым сидением. Органы управления имеют плавную настройку. Система кондиционирования и очистки воздуха входит в стандартное оснащение трактора.

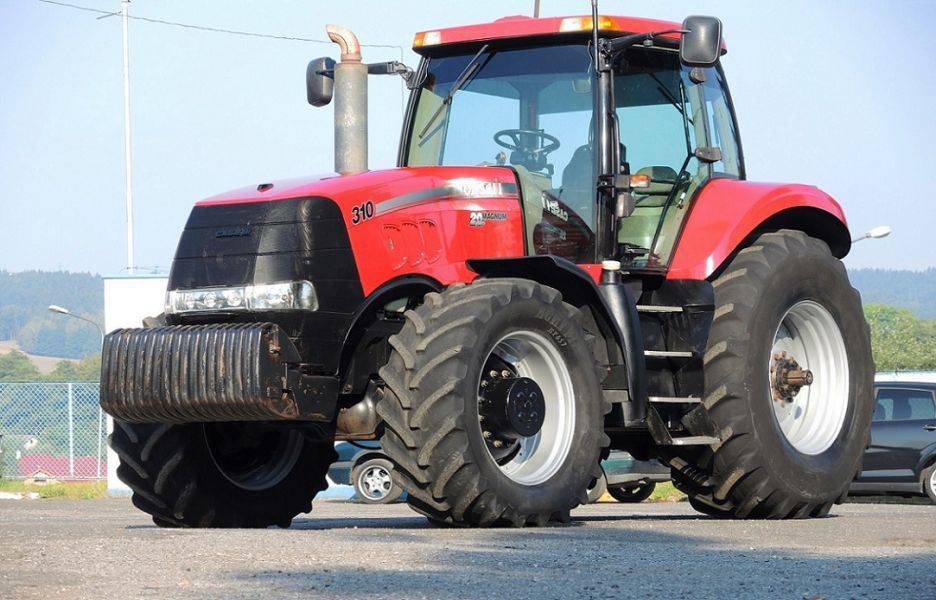

Трактор Case серии MAGNUM (Кейс Магнум)
Трактора Case (Кейс)
Первый трактор MAGNUM (Магнум) был выпущен в 1987 году, за это время было продано более чем 100 000 единиц техники. С каждым новым годом модели трактора Магнум Кейс становятся более мощными, производительными, эффективными и комфортными.
Двигатель трактора MAGNUM обеспечивает высокий крутящий момент на низких и средних оборотах. Эти характеристики отлично подходят для работы на полях с тяжелыми условиями. Благодаря использованию средних/низких оборотов двигателя и трансмиссии увеличивается эффективность использования топлива. Для 09-го модельного года стандартом для всех тракторов MAGNUM является система Дизель Saver APM (автоматическое управление производительностью).
Наличие этой системы позволяет осуществлять связь между двигателем и трансмиссией и создавать оптимальные характеристики для согласования скорости вращения двигателя, скорости движения и нагрузки. Как результат – экономия до 25% топлива и оптимизация скорости на однотипных операциях. В серии представлены 5 моделей тракторов, имеющих мощность от 225 до 335 л.с.
На все трактора MAGNUM (Магнум) установлены 6-цилиндровые двигатели с турбонаддувом и электронным впрыском Common Rail, которые обладают самым высоким приростом мощности и крутящего момента среди аналогов. Тракторы этой серии быстро окупаются, так как в них достигнуто оптимальное соотношение цены и качества, высокая производительность, а так же высокая остаточная стоимость.
Характеристики тракторов Case MAGNUM (Кейс Магнум) – 250, 280, 310, 335:
Magnum 250 | Magnum 280 | Magnum 310 | Magnum 335 | |
Двигатель | ||||
Количество цилиндров | 6-Р | 6-Р | 6-Р | 6-Р |
Объем двигателя, л | 8,3 | 9,0 | 9,0 | 9,0 |
Номинальная мощность ВОМ, кВт/л.с. | 185/251 | 205/279 | 227/309 | 246/335 |
Максимальная мощность, кВт/л.с. | 210/285 | 230/313 | 254/345 | 271/368 |
Номинальная частота вращения КВ, об/мин | 2000 | 2000 | 2000 | 2100 |
Максимальный крутящий момент при 1400 об/мин, Н-м | 1271 | 1395 | 1504 | 1566 |
Увеличение крутящего момента, % | 46 | 40 | 40 | 42 |
Количество клапанов на цилиндр | 4 | 4 | 4 | 4 |
Тип турбонаддува | стандарт, с промежуточным охлаждением | стандарт, с промежуточным охлаждением | стандарт, с промежуточным охлаждением | стандарт, с промежуточным охлаждением |
Объем топливного бака, л | 682 | 682 | 682 | 682 |
Трансмиссия | 18/4 с переключением под нагрузкой | 18/4 с переключением под нагрузкой | 18/4 с переключением под нагрузкой | 18/4 с переключением под нагрузкой |
Стандартный генератор | 12 В/150 А | 12 В/150 А | 12 В/150 А | 12 В/150 А |
Мосты ведущие | ||||
Диаметр оси, мм | 102/115 | 102/115 | 102/115 | 115 |
Длина заднего вала в стандартной поставке, мм | 3050 | 3050 | 3050 | 3050 |
Длина заднего вала при специльном заказе ,мм | 2489 или 3032 | 2489 или 3032 | 2489 или 3032 | 2489 или 3032 |
Колесная база, мм | 3005 | 3005 | 3005 | 3005 |
Гидравлическая система | ||||
Производительность стандартного насоса, л/мин | 166 | 166 | 166 | 175 |
Производительность опционального насоса, л/мин | 224 | 224 | 224 | 236 |
Давление в гидросистеме, бар | 210 | 210 | 210 | 210 |
Внешние гидрораспределители | 4, гидравлические | 4, гидравлические | 4, гидравлические | 4, гидравлические |
Производительность насоса рулевого и служебного трактаров, л/мин | 66 | 66 | 66 | 66 |
Навеска | ||||
Тип навески | Трехточечная, категории II/IIIN (IVN/III опция) | Трехточечная, категории II/IIIN (IVN/III опция) | Трехточечная, категории II/IIIN (IVN/III опция) | Трехточечная, категории II/IIIN (IVN/III опция) |
Грузоподъемность навески стандарт/опция, кг | 6710/9130 | 6710/9130 | 7421/10200 | 7421/10200 |
Вал отбора мощности | ||||
Частота вращения, об/мин | 1000 (540/1000 опциально) | 1000 (540/1000 опциально) | 1000 (540/1000 опциально) | 1000 (540/1000 опциально) |
Тип вала | 1 3/4″ шлиц | 1 3/4″ шлиц | 1 3/4″ шлиц | 1 3/4″ шлиц |
Вес | ||||
Максимальный рабочий вес, кг | 13400 | 14770 | 15680 | 16839 |
Сухой вес, кг | 9136 | 9377 | 9377 | 9593 |
Размеры | ||||
Длина, мм | 4840 | 4840 | 4840 | 4840 |
Высота, мм | 3210 | 3210 | 3210 | 3210 |
Шины передние | 480/70R30 | 480/70R30 | 480/70R30 | 480/70R30 |
Шины задние | 580/70R42 | 580/70R42 | 580/70R42 | 580/70R42 |
Радиус поворота при колее 1829 мм (м) | 6,1 | 6,1 | 6,1 | 6,1 |
