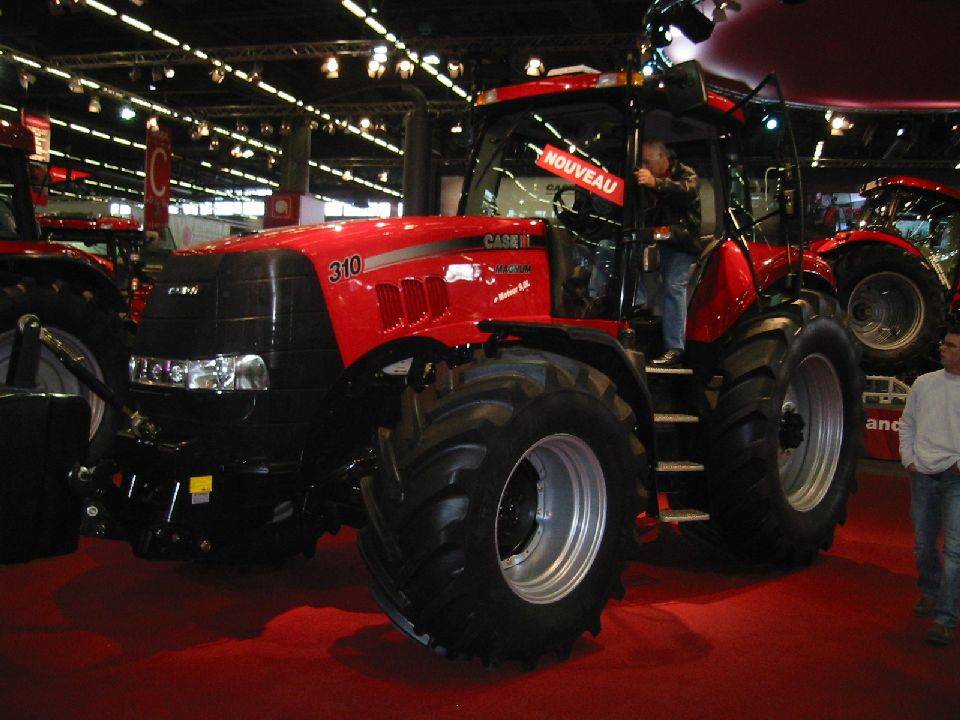

Трактор Case Magnum 310

Устройство и особенности эксплуатации

CASE IH Magnum 340 базируется на оригинальной полурамной конструкции с колесным ходом. Корпус машины отличается повышенной прочностью. Полный привод позволяет технике выполнять работы на сложном грунте и в условиях повышенной влажности. Для подключения привода применяется автоматическое и принудительное управление. Именно 2-режимный механизм обеспечивает максимальные возможности. Режим блокировки заднего дифференциала выбирается с использованием электронных узлов

Оператор опять же может регулировать ширину колеи передних и задних колес, что важно при работе на крутосклонном рельефе или в междурядьях

На Кейс IH Magnum 340 устанавливается фирменная трансмиссия Full Power Shift, позволяющая переключать передачи без прерывания потока мощности. При этом трансмиссия является многорежимной и имеет автоматическое и ручное управление. Диапазон рабочих скоростей представлен 18 фронтальными и 4 задними передачами. Наличие систем «Полевой режим» и «Дорожный просвет» улучшает работу трансмиссии и приводит к сокращению потребления горючего на 15%. В первом режиме спецтехника без вмешательства водителя поддерживает скоростной показатель на уровне 23 км/час, во втором – на уровне 40 км/час.

Гидросистема трактора рассчитана на максимальную грузоподъемность в 10580 кг. Она обеспечивает необходимую подъемную силу для большинства операций. В основе гидравлической системы лежит базовый насос (166 л/мин) и насос с повышенным расходом (228 л/мин). Вместо них могут устанавливаться 2 насоса с переменной производительностью (282 л/мин) для работы с крупными орудиями. Тягово-сцепное устройство или сцепка с силовым регулятором позволяют применять CASE IH Magnum 340 с тяжелыми и широкими агрегатами. опять же доступны многообразные регулировки (ограничение проскальзывания, подпрыгивания).

Для машины доступны следующие устройства:

На Кейс IH Magnum 340 устанавливается одна из наиболее объемных кабин в данном классе. Высочайший комфорт и превосходная обзорность позволяют оператору реализовывать свои лучшие качества. При создании кабины оператора оператора Surveyor производитель учел отзывы клиентов и компаний Северной Америки. Результатом потребители остались довольны. Панорамный обзор, много места для ног и дополнительные отделения способствовали повышению комфорта работы. Модель оснащается климат-контролем и специализированным креслом с множеством регулировок.

Органы управление трактором находятся на правом подлокотнике и перемещаются совместно с сиденьем в процессе настройки. Оператор получает доступ к основным функциям, положив руку на удобный подлокотник. Работать в таком ритме без усталости можно длительное время. Информация по состоянию CASE IH Magnum 340 находится на угловой стойке. Рулевая система машины подключена к гидравлике. Среди других механизмов, облегчающих управление, значатся:

Для работы в темное время на Кейс IH Magnum 340 устанавливаются мощное LED-освещение (функционально) с силой света 34400 лм.

Трактор отличается не только удобным управлением, но и легким обслуживанием. Машина имеет простой доступ к ключевым точкам осмотра. Интервал замены масла для модели увеличен до 600 моточасов. Среди других особенностей значатся:

Силовая передача

Тяговые параметры двигателя используются с полной отдачей благодаря многоступенчатой КПП и автоматической трансмиссии Full Power shift.

• Восемнадцать передач переднего хода позволяют эксплуатировать машину в диапазоне рабочих и транспортных скоростей в пределах от 1,5 до 40 км/ч.
• Отсутствие реверсного режима компенсируется наличием четырех передач заднего хода. Передний и задний мосты оборудованы традиционными для мощных машин механизмами блокировки дифференциалов.
• Фирменная тормозная система имеет в своей конструкции усилитель и контур автоматической регулировки.

Для снижения удельного давления на грунт предусмотрена установка сдвоенных колес, для улучшения сцепления с грунтом — навеска балластных грузов.

Характеристики трактора Case Magnum 310

• Годы производства – 2005-2011
• Разработчик – Case
• Мощность – 309 лошадиных сил
• Рабочий объем – 8,9 литра
• Тип двигателя – дизельный
• Страна производства – США
• Вместимость бака – 681 л
• Тип навески – трехточечная навеска
• Грузоподъемность навески – 7,4 тонны
• Коробка отбора мощности – ВОМ, независимая
• Скорость отбора мощности (ВОМ) от 540 до 1000 об/мин
• Шасси – полноприводное (4х4)
• Рулевой механизм – гидростатическое
• Кабина – стандартная, с кондиционером
• Вольтаж аккумулятора – 12
• Коробка передач – PowerShift, с 19 передними и четырьмя задними передачами
• Сцепление – с мокрым диском
• Параметры передних шин – 600/65R30
• Параметры задних шин – 710/70R42
• Масса – 9375 кг
• Объем базы – 3000 мм
• Габариты кузова, мм: Длина – 5950 мм, Ширина – 2550 мм; Высота – 3260 мм.

Трактор CASE STEIGER STX 600. Характеристи, конструкция, цена.

 Отличительной особенностью этой машины является оптимальное сочетание мощности двигателя, крутящего момента и высокопроизводительной трансмиссии, что позволяет этому трактору без проблем справляться с полевыми и транспортными работами. К тому же в комплект трактора может входить система контроля и учета, которая в своем составе имеет сенсорный экран AFS модели Pro 700.

Кабина трактора достаточно просторная и ее остекление позволяет оператору наблюдать за всеми рабочими органами машинами, а также за пространством вокруг трактора. Как и для всех тракторов CASE традиционной осталась высокая степень безопасности кабины.

Еще одной особенностью этого трактора является простота обслуживания машины, что во многом обеспечивается за счет облегчения доступа к контрольным точкам.

Технические характеристики трактора CASE STEIGER STX 600. Главным силовым агрегатом этого трактора является его 6-ти цилиндровый двигатель с рабочим объемом в 12,9 л. Номинальная мощность этого двигателя составляет 608 л. с., что равно 447 кВт. Максимально возможный предел мощности равен 670 л. с. или 492 кВт. Высокую мощность двигателя дополняет не менее высокий показатель его крутящего момента, который достигает значения в 2848 Нм. Запас топлива, который находится в распоряжении трактора, составляет 1820 л, при этом трактор в составе своего двигателя имеет топливную систему CCR.

Управление трактором осуществляется благодаря продольному излому рамы при помощи, имеющихся здесь двух гидроцилиндров, обладающих двойным действием.

Трансмиссия трактора Full PowerShiftTM обеспечивает движение машины вперед при помощи 16-ти передач и 2-е передачи предназначены для осуществления движения задним ходом.

Гидравлическая система трактора CASE STEIGER STX 600 дистанционная, в своей конструкции предусматривает наличие 6-ти пар гидровыводов. Производительность насоса гидросистемы составляет 216 л/мин.

Тяговый брус трактора рассчитан на преодоление вертикальной нагрузки, величина которой может доходить до значения в 4,983 т и тяговой нагрузки величиной в 22,453 т. На тракторе установлена задняя навеска IVN категории, грузоподъемность которой составляет 8,9 т.

Агрегатирование трактора с широким спектром сельхоз орудий обеспечивает его вал отбора мощности, частота вращения хвостовика которого составляет 1000 об/мин

Колеса трактора одинарные, но при этом могут быть сдвоены. Передние колеса обуты в шины размера 710/70R42, а задние в 710/70R42.

Без балластов трактор весит 20,805 т.

Купить CASE STEIGER STX 600 можно за $290-292 тысячи.

Подробности

Опубликовано: 30 января 2014

Просмотров: 4997

Тракторы, комбайны Case (Кейс) в Украине

Case IH

Комания CASE IH отсчитывает свою историю с 1831 года, когда Цирус Халл МакКормик (Cyrus Hall McCormick) разработал и произвел свою первую механическую молотилку.

В 1842 году изобретатель Джером Кейс (Jerome Increase Case) (фото) основал компанию Case в городе Расине для производства молотилок. Позже компания получила всемирное признание как первый производитель паровых двигателей для использования в сельском хозяйстве и, в конце концов, превратилась в крупнейшего производителя паровых двигателей и молотилок для зерна.

В 1863 году году Джером Инкриз Кейс (Jerome Increase Case) создает компанию J.I. Case & Company. Он берет в партнеры трех компаньонов: Мессену Эрсклина (Messena Ersklin), Роберта Бэйкера (Robert Baker) и Стефана Булла (Stephen Bull). В дальнейшем они становятся известными как «Большая Четверка».

В 1985 году юридический Департамент США одобряет приобретение компании CASE компании International Harvester. Новая фирма CASE IH становится вторым по размерам производителем сельскохозяйственной техники в Северной Америке.

В 1963 году Кейс уже имеет 125 дилеров в Великобритании, Франции, Южной Африке и Австралии и 15 лицензий на продажу в других странах.

В 1903/1910 годах филиалы компании появляются в других странах и континентах. В том числе Кейс приходит и в Имперскую Россию.

Начинется модернизация линий и применение новых исследований в области механики, что приводит к появлению новых конкурентноспособных машин и орудий.

В 1999 году компания CASE IH стала частью мощного концерна FIAT Group в составе новой компании CNH (Case IH и New Holland).

Сегодня предприятия концерна размещены во многих странах мира. Дилерская сеть компании растет из года в год. Case IH (кейс) представляет в Украине широкий спектр сельскохозяйственных машин: тракторы, зерноуборочные комбайны, опрыскиватели и почвообрабатывающие машины самых передовых технологий нашего времени с применением электронной диагностики рабочего процесса и беспилотным автоматическим вождением самоходных машин.

Трактор Кейс 340 Магнум

Универсальная и мощная модель. Справляется с множеством функций в аграрном секторе, подходит для транспортировки грузов. Трактор Case Magnum 340 очень современный и комфортный. Кабина изолированная, с большим обзором. Внутри все рычаги управления расположены эргономично, есть бортовые компьютеры для контроля всех систем агрегата. Есть возможность устанавливать сдвоенные колеса и регулировать ширину колеи. Вал отбора мощности двухскоростной. Блокировка переднего дифференциала производится вручную или автоматически. Количество передач – 18 передних, 4 задних.

Технические характеристики:

• мощность двигателя – 374 л. с.;
• вместительность бака для горючего – 635 л;
• грузоподъемность – 8051 кг;
• габариты – 5950*;
• вес – 18000 кг.

Модельный ряд тракторов Case

В отличие от других производителей компания Case решила быть оригинальной и дала следующие названия своим сериям: Farmall, Maxxum, Puma, Magnum, Steiger.

Выделяют следующие достоинства техники Кейс:

• На технику устанавливают турбированные моторы, работающие на дизеле и контролируемые встроенными системами.
• Модели полноприводные, без исключений.
• Для обеспечения бесперебойной работы без потери мощности при переключении передач устанавливаются многодисковые муфты.
• На технику устанавливают GPRS-устройства, которые передают сигнал о своем местоположении на центральный пульт.
• Кабина водителя отличается повышенной комфортностью.
• Показатель токсичности отработанных газов во всех моделях тракторов предельно низкий.

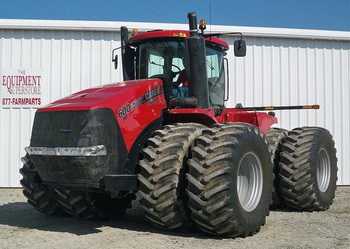

Case Steiger

Трактора, которые принадлежат этой серии, отличаются повышенными техническими характеристиками и предназначены для использования в условиях повышенной сложности. В связи с этим, конструктора предусмотрели выпуск каждой модели в колесном (Стайгер) и гусеничном варианте (Quadtrac). Мощность этих тракторов составляет от 335 до 600 л.с., но из-за встроенной системы, управляющей работой двигателя, ее можно увеличить до 10%. А это существенно скажется на производительности трактора. Колесная база удлинена, но, не смотря на это, радиус разворота составляет до 6 м.

• Модельный ряд серии Кейс Стайгер состоит из модификаций: 400, 450, 500, 550, STX 600.
• Модельный ряд серии Case Quadtrac:450, 500, 550, STX 600.

На фото представлены примеры техники.

Case Magnum

Трактора из этой серии самые востребованные на сельскохозяйственном рынке, потому как в них удачно сочетаются способность выполнять различные маневры при высокой мощности. Это достоинство стало возможным благодаря использованию особенной конструкции передних мостов. Двигателя имеют в запасе от 257 до 340 лошадок, причем автоматические системы могут повышать мощность до 30 %. Несмотря на внушительные габариты, трактор разворачивается всего на 5 м.

Еще одной особенностью тракторов Кейс Магнум является гидравлическая система, которая позволяет поднимать до 10 т. различных грузов. Оператор может не волноваться на счет точности установки любого груза, так как за все отвечает автоматическая система позиционирования. Трактор имеет автоматическую коробку передач и может разгоняться до 40 км/ч.

Модельный ряд серии Кейс Магнум включает: 250, 280, 310, 340, 380 CVT.

На фото представлены примеры техники.

Case Puma

Облегченные колесные трактора из серии Пума имеют мощность двигателя от 142 до 224 л.с. Наиболее эффективны в малых и средних сельских хозяйствах. Их используют для работ в садах, полях, на животноводческих фермах и для транспортировки грузов. Для того, чтобы увеличить функциональность трактора, к нему подключают различное оборудование. Эффективность использования навески достигается благодаря 4-х скоростному ВОМ. В этой конструкции управление валом отбора мощности не представляет ничего сложного, потому как он управляется автоматизированной системой.

Современная система контроля впрыска двигателя следит за экономичностью расхода топлива. Плавное переключение скоростей достигает при помощи трансмиссии нового поколения Full Powershif. Трактор Кейс Пума разгоняется до 50 км/ч., причем он автоматически переходит из полевого режима в дорожный и обратно.

Модельный ряд серии Кейс Пума состоит из модификаций: 140, 155, 180, 210, 225.

На фото представлены примеры техники.

Case Maxxum

Чтобы не перечислять все достоинства тракторов серии Максум, достаточно выделить главные: маневренность, универсальность, экономичность и многофункциональность. Повышенный комфорт в кабине позволяет оператору не уставать в течении рабочего дня. Повышенная звукоизоляция и удобство расположения органов управления делает кабину лучшей в своем классе. Мощность двигателя у этой серии может варьироваться от 112 до 141 л.с. при этом расход топлива экономиться автоматически.

Для крепления навесного оборудования используется трехточечная сцепка, благодаря которой применение машины становится более удобным. Мощная гидравлическая система отлично справляется с любой поставленной задачей. Грузоподъемность трактора составляет от 5 до 7 т.

Модельный ряд серии Кейс Максум составляют модификации: 110, 125, 140.

На фото представлены примеры техники.

Конструктивные особенности

Тракторы Case – современные машины, на которые установлены узлы и агрегаты как собственного производства, так и стороннего. В большинстве случаев используются собственные дизельные турбированные двигатели с гибкими системами управления, координирующими работу с трансмиссией и гидросистемой для достижения самых оптимальных режимов работы оборудования.

Традиционно используются многодисковые муфты сцепления «мокрого» типа, работающие в масляной ванне, что делает их более долговечными по сравнению с «сухим» вариантом. Трансмиссии с переключением без разрыва мощности – обязательное условие применения на всех моделях.

Для снижения давления на почву, особенно актуального для мощных тракторов, и для повышения проходимости, снижения возможности пробуксовки особое внимание уделено перераспределению масс, приходящихся на переднюю ось машины. Для выравнивания нагрузки на грунт могут устанавливаться сдвоенные передние колеса

Кабина оператора – одна из лучших в сравнении с конкурентами. Отличная обзорность, шумо- и виброизоляция кабины и кресла, настраиваемые органы управления, использование уникального поворачивающегося сиденья, позволяющего оператору смотреть за работой заднего навесного оборудования, электронные системы, помогающие в работе – отличительные черты этих современных машин.

Двигатель Case Magnum 310

Мотор этого трактора является главным силовым узлом и выпускается под маркой Cummins, которая заработала репутацию производителя, выпускающего надёжную и качественную технику. Модель двигателя представляет собой 9-литровый вариант с 6-ю цилиндрами. Его конструкция предусматривает использование 24 клапанов, обеспечивающих эффективность. Управление работой мотора устройства производится посредством встроенной электронной системы впрыска, а также турбонаддувом. Силовые характеристики мотора Case Magnum 310 впечатляют. Это – 314 л.с. или 257 ед. в перерасчёте на киловатты. Важен запас крутящего момента, который составляет 40%.

Номинальная частота вращения вала, имеющего коленчатую структуру, составляет 2000 об/мин.

Трактор Case Magnum 310 с навесным оборудованием

Трактор CASE Magnum 340 — технические характеристики и особенности

Трактор CASE IH Magnum 340 — это надежная и универсальная сельскохозяйственная машина, которая предназначена для работы с широкозахватными агрегатами по классической, минимальной и нулевой технологиям. Модель Магнум-340 спроектирована с целью удовлетворения потребностей самых взыскательных пользователей работающих в полях.

Большинство экспертов, фермеров и сельхозпроизводителей называют трактора серии Magnum, торговой компании Case IH, лучшими в своём классе. Серия Magnum представлена тракторами от 225 до 335 л.с.

Обзор трактора CASE IH Magnum 340

Новый, ещё более мощный двигатель трактора Кейс 340 в сочетании с надёжной трансмиссией Full PowerShift TM позволяют этому монстру с лёгкостью справляться со всевозможными полевыми и транспортными работами. При этом он гораздо мощнее, чем  трактор John Deere 8430.

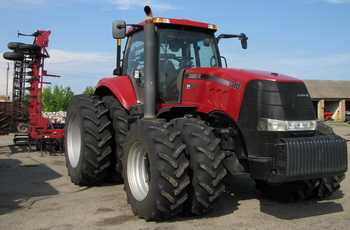

Фото CASE IH Magnum 340

Просторная и комфортная кабина трактора с отличным круговым обзором и эргономичным исполнением органов контроля и управления предлагает оператору наивысший уровень удобства и безопасности.

Трактор Magnum-340 может комплектоваться системой управления, контроля и учёта с установкой цветного сенсорного дисплея AFS Pro 700, которая переводит работу с трактором на качественно новый уровень.

Фото кабины трактора CASE Magnum 340

Дистанционная гидравлическая система данной модели трактора Кейс в сочетании с навесным устройством и двухскоростным валом отбора мощности на 540 и 1000 об/мин гарантирует возможность агрегатирования трактора с широким спектром сельскохозяйственных орудий, например, таких как  прицепной комбайн.

Существующая возможность установки спаренных колёс, балластных грузов и изменения ширины колеи обеспечивает выполнение работы с различным междурядьем, а также оптимально распределить нагрузку на передний и задний мост трактора.

Доступ к точкам смазки и обслуживания Магнума 340 максимально упрощён, что позволяет снизить время на проведение сервисных операций до минимума.

Также его можно задействовать в посевных работах с применением  овощной сеялки.

Технические характеристики CASE Magnum 340

Модель трактора	МX 340 (США)
Двигатель	IVECO 6-ти цилиндровый
Объем двигателя, см3	8700
Номинальная мощность, л.с.	340
Номинальный режим двигателя, об/мин.	2000
Максимальная мощность, л.с.	374
Номинальная мощность PowerBoost при 2000 об/мин., л.с.	375
Максимальная мощность PowerBoost при 1800 об/мин., л.с.	389
Запас крутящего момента, %	35
Режим при максимальном крутящем моменте, об/мин.	1800
Емкость топливного бака, л	635
Топливная система	Pressure-Flow Compensating
Сепаратор топлива	установлено
Трансмиссия	Power Shift
Число передач для движения вперед	18
Число передач для движения назад	4
Максимальная скорость при движении вперед, км/ч	40
Полная блокировка переднего дифференциала	установлено
Включение блокировки дифференциала	автомат./ручное
Гидросистема	насос переменной производительности с замкнутымцентром и датчиком нагрузки
Производительность насоса, л/мин.	282
Максимальное усилие подъема, кг	8051
Размеры
База, мм	3055
Длина, включая балласт и задний подъемник, мм	5950
Полная ширина без спарки, мм	3050
Полная высота, мм	3265
Колеса передние спаренные	16.9R30 (420-90R30)
Колеса задние спаренные	20.8R42 (520-85R42)
Масса
Масса с максимальным балластом, кг	18 000
Кабина
Объём кабины, м3	3,1
Параметры стёкол кабины, м2	6,85
Климат-контроль	стандартно

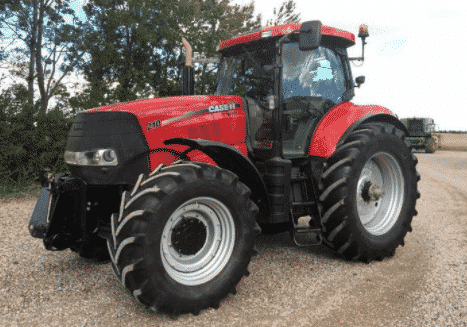

Трактор Case Puma 210

Трактор Кейс Пума 210 сочетает в себе оптимальные технические характеристики, мощность и экономность. Контроль и управление системами трактора проводится с помощью компьютера. Имеет мощный 6-цилиндровый двигатель с турбонаддувом и воздушным охлаждением. Коробка передач многоступенчатая, позволяет переключать скорости без потери мощности. Количество передач – 18 передних, 4 задние. Может развивать скорость до 50 км/час. Основная причина поломок и ремонта – нарушение условий эксплуатации. В остальном же модель не уступает лучшим мировым образцам агротехники подобного класса.

Технические характеристики:

• мощность двигателя – 213 л. с.;
• вместительность бака для горючего – 412 л;
• грузоподъемность – 8647 кг;
• габариты – 5000*2500*3100;
• вес – 7740 кг.

Предлагаем Вам также ознакомиться с обзорным видео, на котором продемонстрирован внешний вид и работа трактора данной модели:

Назначение машины

Трактор Кейс Магнум 340 – универсальная колесная машина, используемая как тяговое средство для сельхозагрегатов с широкозахватным рабочим органом.

Трактор является основным звеном в механизации работ как по классическим, так и новым – минимальным и нулевым агротехнологиям. Он хорошо адаптируется к условиям различных полей, насыщен достаточным числом параметров настройки для большинства видов работ.

Магнум 340, в комплексе с различными по назначению прицепными и навесными сельскохозяйственными механизмами, с высокой эффективностью применяется:

• для уборки урожая и посева семенных культур, пахоты и культивации земель на больших по площади картах полей крупных агрохолдингов;
• в операциях по уходу за насаждениями. Достаточный дорожный просвет, просчитанные размеры габаритов машины и колеи колес позволяют без повреждения растений вести рыхление, прополку, внесение удобрений и другие работы;
• в заготовке кормов для животных, поливных работах, обработке посадок ядохимикатами, формировании и заполнении силосных ям;
• при перевозке грузов на прицепной платформе по дорогам общего пользования и в условиях бездорожья.

Трактор Кейс Стайгер 500

Модель тяжелого класса. Данный трактор способен работать в условиях повышенной сложности и нагрузок. Преодоление сложного рельефа и уменьшение давления на грунт достигается за счет установки спаренных колес. Количество скоростей – 16 вперед, 2 назад. Максимальная скорость передвижения – 40 км/час. Оснащен мощным, экономичным и экологически безопасным 6-цилиндровым двигателем. Проходимость трактора значительно улучшена за счет возможности установки широкопрофильных шин, похожих на гусеницы.

Трактор обладает отличной маневренностью и управляемостью, имея достаточно внушительные габариты и вес. Прочность и качество материалов и самой сборки значительно продлевает срок службы агрегата.

Технические характеристики:

• мощность двигателя – 548 л. с.;
• вместительность бака для горючего – 1170 л;
• грузоподъемность – 22453 кг;
• габариты – 7600*4600*4100;
• вес – 19885 кг.

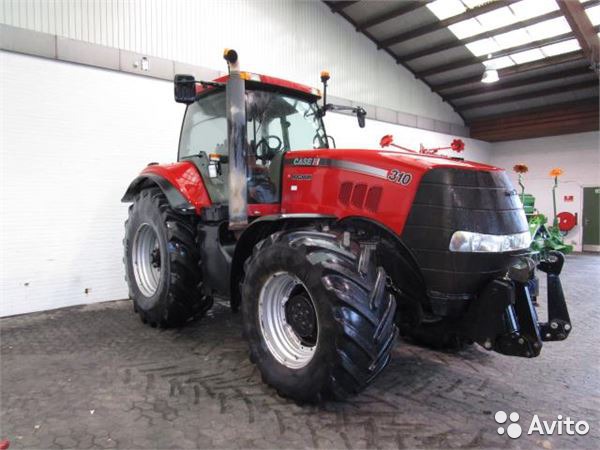

Трактор CASE MX 310.Технические характеристики.

 Характеристики трактора CASE Magnum 310: Главным силовым агрегатом трактора CASE MX 310 является его двигатель Cummins, в распоряжении которого есть 6-ть цилиндров общим объемом в 9 л. Этот 24-х клапанный двигатель с управляемой электроникой системой впрыска и турбонаддувом способен выдавать максимум 345 л. с. мощности или это 254 кВт, номинальное значение мощности составляет 309 л. с. или 227 кВт. При этом запас крутящего момента составляет 40%. Максимально возможная величина самого крутящего момента доходит до значения 1504 Нм. Номинальная частота, с которой вращается коленчатый вал равна 2000 об/мин. Запас топлива составляет 682 л. Развиваемая трактором скорость достигает значения в 40 км/ ч.

Установленная КПП имеет 18-ь передач предназначенных для обеспечения движения машины вперед и 4-е передачи, которые обеспечивают движение трактора в обратном направлении. Тип имеющей здесь место быть трансмиссии — автоматическая Full Power shift. Передний мост машины гипоидный с ограниченным скольжением и колесным, планетарным редуктором. Тормозная система трактора CASE Magnum 310 представлена гидромеханизмом, который в своем составе имеет усилитель и систему автоматической регулировки.

В базовой комплектации трактор имеет 4-х канальную гидросистему, насос которой за одну минуту работы перекачивает до 146 л жидкости. Опционально может быть установлен насос производительностью 220 л/мин. Также здесь присутствует система, обеспечивающая возврат масла от подключаемых внешних потребителей. Грузоподъемность на оси шаровых опор составит 10,2 т. Есть здесь и 3-х точечная сцепка, которая была усилена и обладает повышенным тяговым усилием. Вес передних балластов равен 1,2 т.

Минимальный вес трактора CASE 310 составляет 9.377 т, при этом длина трактора равна 5950 мм, его высота составляет 3265 мм, а ширина машины равна 2550 мм. Минимальный радиус необходимый трактору для поворота составляет 4,6 м, а угол поворота равен 55 градусам. Колеса трактора обуты в шины размера: передние — 600/70R30, задние — 710/70R42. Кабина трактора комплектации Deluxe, кроме этого трактор имеет необходимые соединительные элементы, предназначенные для подключения дополнительного оборудования.

Купить трактор CASE Magnum 310 2007 года выпуска можно за 75-76 тыс. евро.

Подробности

Опубликовано: 29 января 2014

Просмотров: 9550

Особенности основных агрегатов и узлов

Силовой агрегат

Фото: двигатель Cursor 9 Tier II Высокий уровень производительности обеспечивает мотор Cursor 9 Tier II от компании Fiat Power Train (FPT). Его преимущество в линейке подобных агрегатов других производителей обеспечивают:

• высокие мощность и крутящий момент;
• турбонагнетатель с перепуском выхлопных газов и охлаждением наддувного воздуха;
• впрысковая система CommonRail;
• применение системы оптимизации параметров мощности Power Boost для оборудования, присоединяемого к валу отбора мощности, устройств, использующих гидросистему трактора;
• использование функции увеличения мощности в случае возникновения такой потребности;
• автоматический блок контроля производительности, оптимизирующий передачу момента от двигателя на узлы трансмиссии, регулируя его по факторам скорости машины и тяговой нагрузке на агрегат.

Силовая передача

Важно! Коробка передач позволяет выбрать одну из 18 скоростей при перемещении вперед и 4 – во время реверсивного движения. Управление силовым узлом производится в ручном или комплексном автоматическом режимах. Автоматика меняет передачу в соответствии с нагрузкой на мотор

Автоматика меняет передачу в соответствии с нагрузкой на мотор.

Фото: трансмиссия трактора

Трансмиссия соответствует типу Full Power Shift и позволяет проводить смену режима передачи момента без разрыва по потоку мощности.

Оптимизируют работу трансмиссии системы автоматики «Дорожный режим» и «Полевой режим», что позволяет экономить до 15% горючего.

В первом случае, без вмешательства оператора, машина будет поддерживать темп движения 40 км/ч, во втором – 23 км/ч.

Мосты

Машина полноприводная. Для подключения привода головного моста применяется электронное принудительное и автоматическое управление.

Электронные узлы выбирают режим блокировки дифференциала заднего моста. Спиральное исполнение шестерён заднего моста увеличивает контакт между зубьями, снижает шумовые параметры и обеспечивает повышенный ресурс эксплуатации.

Предлагаем вам изучить описание бульдозера Т-330, его технические характеристики, устройство узлов и агрегатов. А эта статья посвящена трактору «Кировец» К-744р и его эксплуатационным параметрам.

Управление машиной

• AFS AccuGuide — интегрированная система вождения, обеспечивающая точность в параллельных проходах трактора на обрабатываемом участке поля;
• HEADLAND MANAGEMENT CONTROL — осуществляющая запись до 30 сценариев разворота машины в конце рабочей полосы и воспроизводит их, маневрируя машиной. Также обеспечивает минимальный радиус поворота.

Система гидрооборудования

Пропускная способность системы до 274 литров в минуту, что обеспечивает грузоподъемность подключенного силового гидрооборудования свыше 10 т.

Гидравлическая система машины общая с гидравликой КПП и имеет следующие особенности:

1. Использована технология PFC (обеспечивает компенсацию потерь давления и потока).
2. Оборудована 6 парами выносных клапанов с электрогидравлическим управлением.
3. Возможно дополнительное подключение гидровыходов на узлах передней и задней навески.
4. Таймер времени работы программируется по частоте и времени включения клапанов.
5. Максимальную подачу гидравлической смеси, определение нагрузки на систему, возврат жидкости осуществляет система Power Beyond.

Устройства навеса и отбора мощности

Задняя навеска обеспечивает грузоподъемность 7,9 т, передняя – 5 т. Перемещаемый вал узла отбора мощности обеспечивает два режима вращения – 540 и 1 000 оборотов в минуту.

Защиту узла от перегрузок, плавный запуск высокоинерционных узлов обеспечивает муфта сцепления в многодисковом исполнении «мокрого» типа.

Кабина оператора

Одноместная, цельнометаллическая, большеобъемная, с остеклением 6,4 м кв. по площади. Снабжена узлами вентиляции, обогрева и кондиционирования. Установка рулевого колеса изменяется по углу наклона.

Удобная посадка оператора обеспечивается регулировками кресла на пневматической подвеске в продольном направлении, по углу наклона спинки, по поясничному подпору.

На левом подлокотнике расположены сенсорные органы управления двигателем и навесными устройствами. Трансмиссия управляется через мультифункциональный рычаг правого подлокотника.

Дисплеи, контрольные, сигнальные приборы сосредоточены на правой стойке кабины. Современная светотехника обеспечивает оператору полный обзор рабочей площадки.

Балансировка

У агрегата вес распределен с оптимальными параметрами, что сводит к минимуму регулировки баластного груза при переходе с одного навесного оборудования на другое, отличное по весу.

Заводская балансировка машины исключает потерю сцепления с почвой, ее чрезмерное уплотнение.

Модификации и особенности

В серию Magnum входят модели тракторов мощностью от 225 до 335 лошадиных сил. Собственно Case IH Magnum 340 представлен одной модификацией, с многообразными комплектациями. Самыми близкими его аналогами считаются трактора John Deere 7-й и 8-й серии, а также New Holland Т8040 и Т8050.

Case IH Magnum 340 способен эффективно работать в связке с прицепными и навесными устройствами других брендов, в том числе и с агрегатами, которые были сняты с производства. За счёт этого свойства функциональность и спектр выполняемых данным трактором операций существенным образом расширяются.

Стабильной производительности трактора способствует высокий уровень автоматизации и компьютеризации работы всех систем, в частности, электронного контроля работы силовой установки. Вся важная информация отображается на расположенном в поле зрения оператора цветном дисплее.

К несомненным плюсам этой модели стоит отнести надёжную силовую установку и гибкие тяговые показатели; высокий уровень комфорта работы механизатора и в целом современный салон; неприхотливость; надёжную полурамную конструкцию с очень высокой прочностью; качественную фирменную трансмиссию Power Shift с автоматической многоступенчатой коробкой передач. Данные решения в значительной степени упрощают управление техникой и ускоряют выполнение ею всех рабочих операций.

Case IH Magnum 340 эффективно работает в любых условиях, в том числе и экстремальных условиях. Основным недостатком трактора Кейс IH Magnum 340 является его значительная стоимость. Другим минусом называют отсутствие сведений об устранении проблем с компьютерной оснасткой и тестированию. Поскольку большинство простоев связано со сбоями в цифровом оснащении, данный недостаток может привести к достаточно серьёзным издержкам.

Двигатель Case IH Magnum 340

На трактор Case IH Magnum 340 устанавливают дизельный агрегат FPT Cursor 9 (производитель двигателя – Fiat Power Train) с турбонаддувом, дополненным контуром охлаждения воздуха. Топливная система данного мотора – High Pressure Common Rail –оснащена электронным контролем впрыска. Двигатель FPT Cursor 9 соответствует экологическому классу Tier II. Запуск силового агрегата осуществляется при помощи электрического стартера.

В числе особенностей силовой установки FPT Cursor 9:

• Последнего поколения система впрыска Common Rail, увеличивающая КПД двигателя;
• Значительный крутящий момент;
• Система оптимизации мощностных параметров Power Boost, которая позволяет при необходимости увеличивать мощность;
• Автоматический механизм контроля производительности, который применяется для оптимизации передачи усилия от двигателя на элементы с учетом тяговой нагрузки и скорости.

Технические параметры дизельного мотора FPT Cursor 9 в цифрах таковы:

• Рабочий объем – 8,7 литра;
• Количество цилиндров – 6;
• Диаметр цилиндра – 117 мм;
• Степень сжатия – 15,9:1;
• Номинальная мощность – 253 кВт (340 л.с.);
• Номинальная мощность с применением Power Boost – 279 кВт (374 л.с.);
• Расчётная частота вращения – 1400-1600 об/мин;
• Максимальный крутящий момент – 1671 Н.м;
• Запас крутящего момента – 40 процентов;
• Удельный расход дизельного топлива – 228 г/кВт в час;
• Вместимость топливного бака – 635 литров горючего.

Опции, улучшающие производительность машины

Интегрированный монитор производительности, монтируемый на передней стойке кабины согласно инструкции по эксплуатации:

• обеспечивает информацией о состоянии агрегатов трактора;
• отключает двигатель при возникновении критической ситуации в узлах;
• определяет и уменьшает уровень пробуксовки колес;
• суммирует информацию по обработанным площадям поля за временной отрезок;
• сообщает о необходимости проведения работ по техническому обслуживанию.

Установка подлокотника MULTICONTROLLER DRIVE LOGIC с цифровой системой логики, ICP-панели на сенсорах сводит управление всеми функциями трактора и навесного оборудования на это многофункциональное устройство. Доступно:

• изменение скорости и направления движения;
• подача и отсечка подачи горючего;
• использование сценариев разворота на полосе;
• включение и выключение электрогидравлических клапанных устройств навесного оборудования;
• управление задней и передней навесками, устройством отбора мощности;
• подключение джойстиков управления.

Установив на трактор систему AFS AccuGuide , вы обеспечиваете полный контроль над навесным оборудованием от Case IH, устройствами стандарта ISO11783 и эффективное взаимодействие с механизмами других производителей.

Система «Точных агроработ от AFS»:

• применяет параметры высева семян, соответствующие состоянию участка поля;
• формирует отчетные данные по всему комплексу агроработ.

О том, какое навесное оборудование можно использовать для мини-трактора «Беларус» 132Н, читайте в нашем обзоре.

Перейдя по следующему адресу http://spez-tech.com/tehnika/selhoz/traktoryi/kirovets/k-701-naznachenie-opisanie-harakteristiki.html, вам станет известна история разработки «Кировца» К-701.

В этой статье рассмотрены технические характеристики модели МТЗ-82.
