Применяемость масляных теплообменников на автомобилях КАМАЗ
ЖМТ устанавливаются только на дизельные двигатели КАМАЗ 740 различных модификаций экологических классов Евро-2, 3 и 4. Сегодня используется два типа теплообменников:
- Каталожный номер 740.11-1013200 — короткая модификация;
- Каталожный номер 740.20-1013200 — длинная модификация.
Отличие данных деталей заключается в конструкции коллекторов и, следовательно, в способе подключения к системе охлаждения. В коротком ЖМТ отводящий коллектор имеет только привалочную поверхность на торце для присоединения патрубка с помощью болтов или шпилек. Теплообменники с таким коллектором являются универсальными, они подходят для большинства КАМАЗовских двигателей различных экологических классов. В длинном ЖМТ на отводящем коллекторе расположен патрубок для присоединения шланга с фиксацией металлическом хомутом. В остальном обе детали идентичны и могут присоединяться к стандартным сборкам фильтров.
Источник статьи: http://arendavlg.com/kamaz/ustroystvo-teploobmennika-kamaza-i-osobennosti-ego-remonta.html
Устройство и принцип работы
При работе автомобильного двигателя вместе с деталями нагревается и масло. Чем мощнее двигатель, тем больше образуется тепла и тем выше поднимается температура масла. При достижении предельных значений этого параметра теряются свойства смазочной жидкости, что приводит к выходу из строя элементов и всего мотора. Для отвода избыточного тепла от масла в системе смазки применяются теплообменники.
На грузовых автомобилях КамАЗ устанавливаются кожухотрубные (трубчатые) ЖМТ. Они состоят из литого алюминиевого корпуса и сердцевины. Последняя представляет собой пучок тонкостенных трубок, в большинстве случаев медных, развальцованных во фланцах, одновременно являющимися торцевыми крышками масляной полости. Для увеличения площади теплопередачи внешняя сторона трубок имеет оребрение, выполненное в виде пластин.
Внутри трубок циркулирует антифриз системы охлаждения. Масло подается через фланцы в корпус теплообменника. Благодаря установленным перегородкам оно 4 раза пересекает трубный пучок, что намного повышает эффективность охлаждения среды. В связи с тем, что температура масла не может быть ниже температуры жидкости системы охлаждения, это снижает термонапряжение смазываемых деталей.
Теплообменник устанавливается на корпус блока фильтров. В нем размещен термоклапан (термостат) подключения теплообменника. При температуре +93°С и ниже, основной поток масла проходит мимо ЖМТ. Повышение параметра выше +95°С приводит к перемещению поршня термоклапана. Поток рабочей жидкости системы смазки направляется в теплообменник. При температуре +115°С наступает перегрев масла, о чем сигнализирует красный индикатор, расположенный на приборном щитке водителя. После этого машина должна быть остановлена и приняты меры по приведению значений параметра в норму.
Почему возникают сбои в работе ЖМТ
Масло в двигателе не только охлаждает, но и чистит его изнутри. Не все накопленные частицы нагара, копоти, отработанных примесей остаются на масляных фильтрах, часть их оседает в сердечнике теплообменника. Постепенно пространство между трубками и пластинами засоряется, ток масла ухудшается, а вместе с ним падает эффективность охлаждения. Если вовремя деталь не была снята и почищена, со временем она полностью забьется и поток масла пойдет в обход сердечника через перепускной клапан.
О том, что система засорилась уведомит соответствующий индикатор на приборной панели КАМАЗ, но лучше не ждать тревожного сигнала. Предупредить засорение кожуха поможет регулярная чистка. Частота проведения промывки с целью удаления налета от грязи в машинном масле зависит от интенсивности эксплуатации автомобиля. При умеренных нагрузках нужно делать это одновременно с заменой масла в двигателей, при интенсивных — в 2–3 раза чаще.
Перед промывкой, равно как и перед ремонтом жидкостно-масляный теплообменник желательно опустошить: слить охлаждающую жидкость и часть масла. По завершении жидкости следует долить до рекомендованного уровня
Особенно важно следить за наполненность маслом коробки передач и двигателя, потому что из-за отсутствия смазки и должного охлаждения эти узлы первыми приходят в негодность
Со временем даже при правильном техническом обслуживании детали автомобиля изнашиваются. В случае с теплообменником, первыми приходят в негодность уплотнительный элементы, далее, трещины и щели появляются на металлических элементах внутри кожуха. В случае дефекта уплотнителя его можно заменить, для этого в продаже имеется широкий выбор ремкомплектов с сердечниками, прокладками, запасными коллекторами. При обнаружении серьёзных повреждений корпуса и внутренних трубок желательно заменить деталь на новую.
Устройство и принцип работы
Водяной насос представляет собой насос центробежного типа, в состав которого входят:
- корпуса;
- копье;
- 2 шариковых подшипника;
- механическая печать;
- рабочие колеса;
- шкив.
Литой корпус выполнен из чугуна или алюминия и имеет 2 патрубка: впускной патрубок соединен с радиатором, а напорный патрубок соединен с гильзой блока цилиндров. Такая схема подключения позволяет закачивать в радиатор уже остывшую жидкость.
На корпусе насоса 2 отверстия: верхнее используется для вентиляции полости подшипниковой группы, нижнее — для проверки протечек антифриза в случае протечки прокладки; одновременно действует как дренажная система.
Поскольку привод насоса механический и напрямую связан с двигателем, скорость циркуляции охлаждающей жидкости зависит от частоты вращения двигателя. Чем выше скорость вращения, тем интенсивнее охлаждение. Торцевое уплотнение предназначено для предотвращения попадания антифриза в гидравлическую полость (воду) в подшипниковый узел. Он устанавливается на валу и состоит из подвижной и неподвижной (вращающейся) части. Герметичность обеспечивается графитовыми уплотнительными поверхностями, на которые нанесена графитовая смазка.
Для создания плотного соединения на подвижной части уплотнительного устройства установлена пружина. Со временем графитовые поверхности развиваются и теряют герметичность. В этом случае их можно заменить. Рабочее колесо устанавливается на вал насоса и фиксируется гайкой. Насос установлен на блоке цилиндров с антивибрационным уплотнением.
Демонтаж теплообменника КАМАЗ
Замена агрегата требуется в случаях повреждения корпуса, прогорания газов, появления течи и при сборе нагара в камере сгорания или в самой емкости теплообменника. Снятие устройства происходит по типовому алгоритму:
Мастер отключает АКБ, сливает охлаждающую жидкость и устраняет провод высокого напряжения. Снимаются все фиксирующие элементы, соединяющие топливопровод и теплообменник. Затем специалист устраняет выхлопную трубу, наливную и отводящую трубы, отсоединяет воздухопроводы. Финальным этапом становится открепление теплообменника от кронштейнов, на которые он закреплен.
Сосульки на крышу своими руками
Как сделать шумоподавление в bandicam
Как сделать шершавую поверхность на ногтях
Отсеки руку свою
- Крепление навигатора на торпеду своими руками
Назначение теплообменника масляного и его отличие от радиатора
При нагреве двигателя нагреву подвергается и масло, циркулирующее в системе смазки, и чем мощнее двигатель, тем в более сложных тепловых условиях работает масло. Перегрев моторного масла чреват серьезными проблемами — изменяется вязкость масла, повышается интенсивность его выгорания и разложения, и в целом ухудшаются его рабочие характеристики. Перегретое масло обеспечивает недостаточно качественную смазку трущихся деталей, а также усложняет охлаждение двигателя, а это уже может вылиться в разнообразные поломки силового агрегата вплоть до заклинивания.
Поэтому на многих двигателях внутреннего сгорания в систему смазки вводится дополнительный элемент, обеспечивающий охлаждение масла. На бензиновых моторах чаще применяется традиционный масляный радиатор, а на дизелях, которые в целом нагреваются меньше своих бензиновых собратьев, используются жидкостно-масляные теплообменники (ЖМТ или водомасляные теплообменники).
В чем отличие между радиатором и ЖМТ? Главное — используемый способ охлаждения масла. Отвод тепла от радиатора осуществляется просто набегающим потоком воздуха, а в теплообменнике тепло от масла отводится потоком охлаждающей жидкости, циркулирующей в системе охлаждения силового агрегата. ЖМТ имеет как преимущества перед традиционным радиатором, так и недостатки.

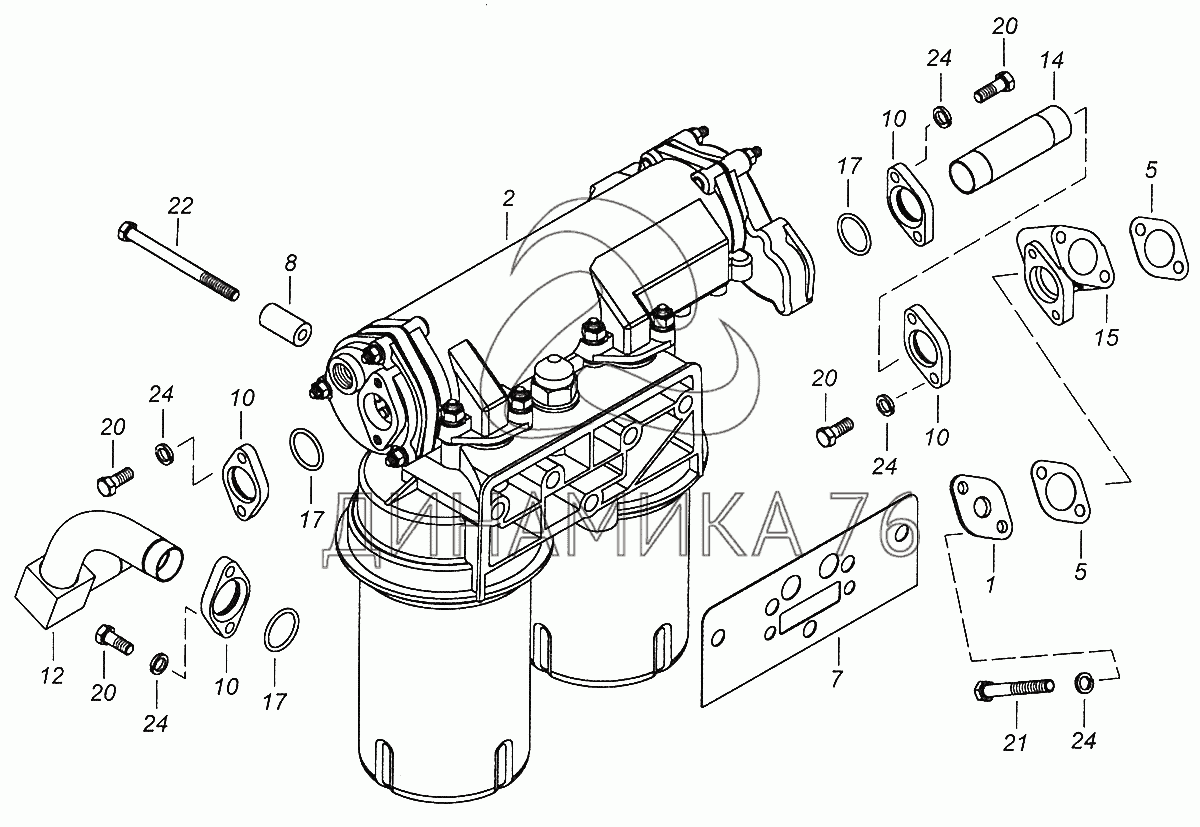

Устройство и принцип действия масляных теплообменников КАМАЗ
На двигателях КАМАЗ в настоящее время находят применение только ЖМТ кожухотрубного (трубчатого) типа различных модификаций. Конструктивно данный агрегат довольно прост, он состоит из следующих деталей:
- Корпус (кожух);
- Сердцевина с дефлектором;
- Подводящий коллектор;
- Отводящий коллектор.
Основу конструкции составляет алюминиевый цилиндрический корпус (кожух), на стенке которого выполнены каналы и привалочные поверхности для присоединения к блоку масляных фильтров (установка выполняется через прокладки). Торцы кожуха закрываются специальными крышками с патрубками — подводящим и отводящим коллекторами, первый обеспечивает подачу охлаждающей жидкости из водяной рубашки блока цилиндров внутрь корпуса, а второй отводит жидкость обратно в систему охлаждения двигателя. На корпусе выполнены сверления и каналы под установку перепускных клапанов, обеспечивающих перепуск масла в обход теплообменника при засорении его сердечника.
Внутрь корпуса устанавливается сердцевина — сборка тонкостенных медных или латунных трубок, помещенных в пакет поперечных металлических пластин. На сердцевине расположено пять пластин с выступающей частью, которые делят всю деталь на четыре секции, что обеспечивает изменение направления потока масла. С одной стороны сердцевины располагается фланец, который при монтаже упирается в торец корпуса, с противоположной стороны фланец имеет такой диаметр, чтобы плотно входить внутрь кожуха, на нем же располагается несколько уплотнительных колец. Такая конструкция обеспечивает разделение потока охлаждающей жидкости и масла, препятствуя их смешиванию. А для правильного направления потока масла с одной стороны сердцевины располагается дефлектор — незамкнутое металлическое кольцо с щелью.
В собранном ЖМТ образуется теплообменник с двумя изолированными потоками: по трубкам сердечника протекает ОЖ, а по пространству между трубками и стенками кожуха протекает масло. Благодаря разделению сердечника на четыре секции путь потока масла увеличивается, чем достигается более эффективная отдача тепла охлаждающей жидкости.

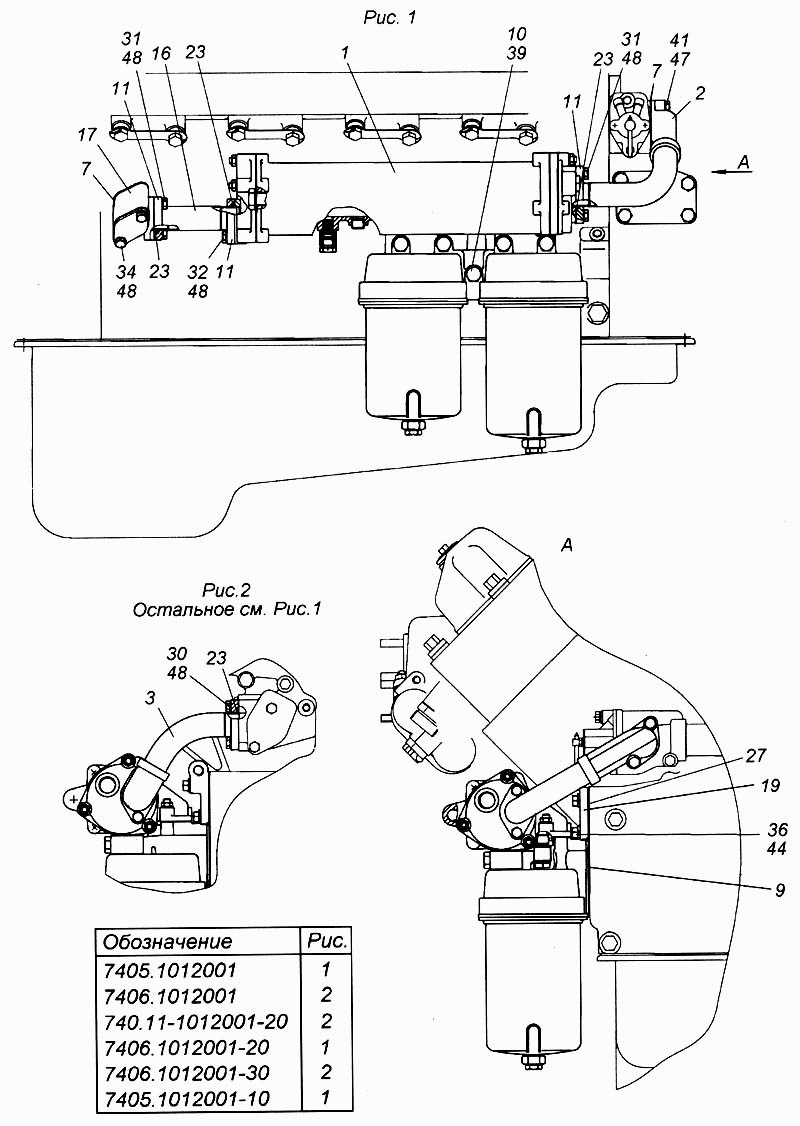

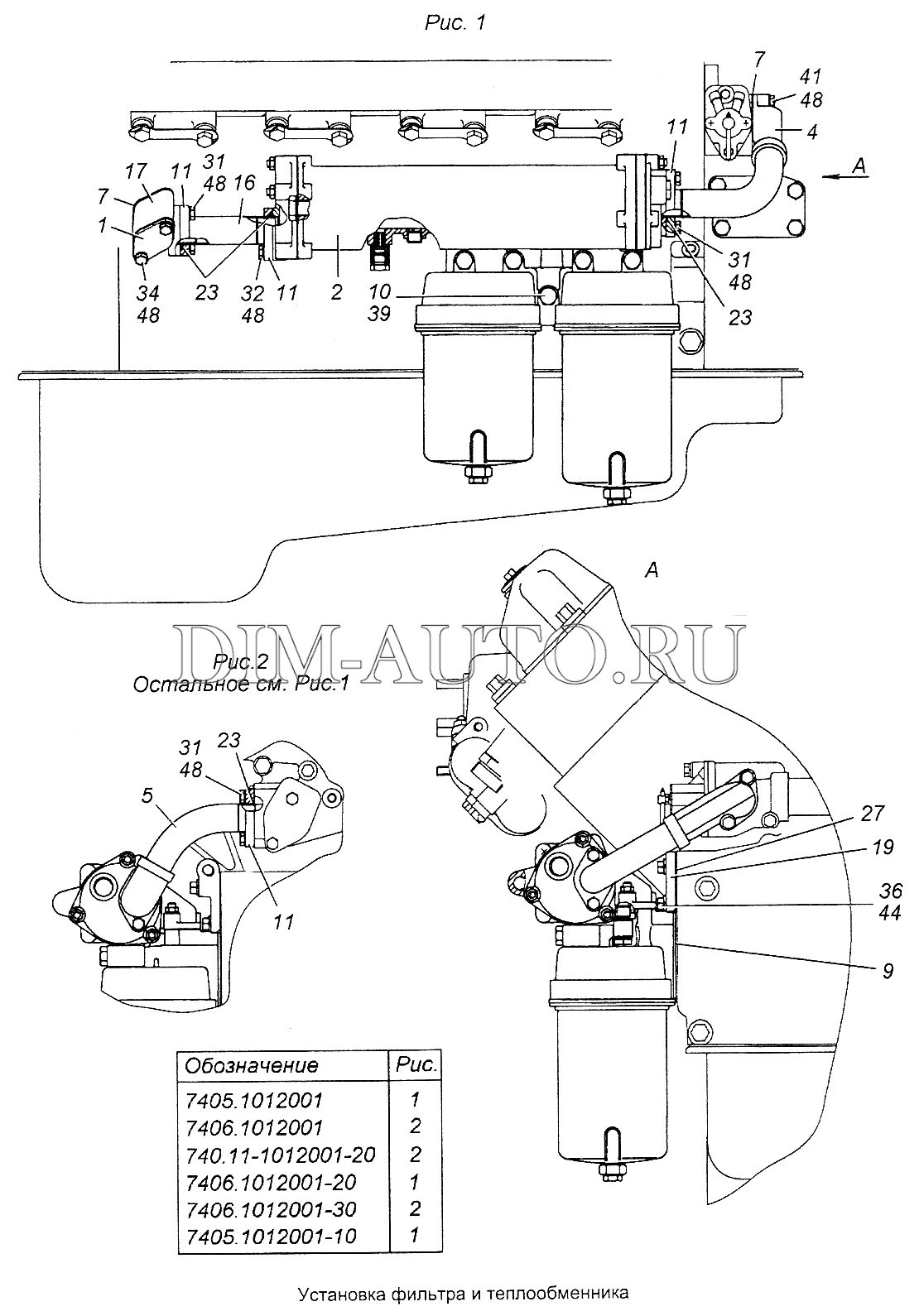

ЖМТ монтируется на двигатель в сборе с блоком масляных фильтров (здесь же размещается термосиловой клапан, регулирующий поток масла через теплообменник), его подводящий и отводящий коллекторы соединяются с соответствующими патрубками на блоке цилиндров. В большинстве конструкций подводящий коллектор соединяется с блоком посредством короткой трубы, а отводящий коллектор — с помощью привалочной поверхности.
Замена втулки вилки сцепления ваз
Переключатель света уаз распиновка
Как открутить шкив генератора ваз 2114
Плохо заводится на газу ваз 2114
- Ремонт замка бардачка лада гранта
Ремонт
Основными неисправностями теплообменника являются потеря герметичности трубного пучка и снижение мощности устройства из-за заиливания проточной части одной или обеих полостей. При таких поломках работоспособность устройства восстанавливается путем чистки, сварки или глушением трубок. Однако порой возникают дефекты, когда их устранение нецелесообразно. В такой ситуации проводят агрегатную замену ЖМТ.
В большинстве случаев течь в трубной системе происходит в районе крепления теплообменных трубок к торцевым фланцам. Признаками течи является появление масляной суспензии в системе охлаждения двигателя. Места выявленных дефектов запаиваются. Если же свищ появился в самой трубке, то ее глушат. Допускается вывод из действия не более 10% охлаждающих элементов. После устранения неисправности теплообменник опрессовывают, проверяя тем самым качество выполненных работ.
https://youtube.com/watch?v=Q9Z88g5zSY8
Очистку трубок от накипи проводят в большинстве случаев механическим способом при помощи шарошки или специальных винтовых насадок, устанавливаемых в дрель. При невозможности очистить ЖМТ таким способом, проводят химическую промывку при помощи моющих жидкостей. Для этого применяют 5% водный раствор соляной кислоты. Сердцевину замачивают в нем и оставляют в таком состоянии на 30-40 минут. После этого деталь тщательно промывают в 3% растворе бикарбоната натрия.
Очистку проводят до тех пор, пока грязь не удалится. После этого сердцевина промывается горячей водой и хорошо просушивается (продувается воздухом).
При любой разборке ЖМТ необходимо устанавливать только новые прокладки.
Теплообменник КАМАЗ евро 2 как разобрать
Фрезеровка теплообменника Камаза.
https://youtube.com/watch?v=oji1cdTh4x4
ТНВД КАМАЗ Евро 2
https://youtube.com/watch?v=YxsC30e6JLQ
Вопрос №5. ТО полнопоточного масляного фильтра КАМАЗ
7511-1013600
Ремонт камаза (потёк тосол)
Сборка теплообменника
КАМАЗ евро 2 сборка
https://youtube.com/watch?v=q0tmuvfM2Jw
Теплообменник камаз
как поменять прокладку корпуса масляного фильтра #2
Тосол в масле и заклинившие плунжера
Также смотрите:
- Седельные устройства КАМАЗ
- Объем КАМАЗа для вывоза снега
- Кабина КАМАЗ 54105 со спальником
- Угол поворота КАМАЗа
- Система охлаждения КАМАЗа видео
- Новый модель КАМАЗ евро 5
- КАМАЗ 5320 площадь кузова
- Модели шин для КАМАЗа
- КАМАЗ не заводится без нажатия газа
- КАМАЗ 5320 габаритная схема
- Ремонт деталей двигателя КАМАЗ
- Замена сальников клапанов КАМАЗ своими руками
- Замена насоса гура КАМАЗ 5320
- Ремонт колес ступиц КАМАЗ
- КАМАЗ 4310 с тентом размер
Устройство и принцип работы
При работе автомобильного двигателя вместе с деталями нагревается и масло. Чем мощнее двигатель, тем больше образуется тепла и тем выше поднимается температура масла. При достижении предельных значений этого параметра теряются свойства смазочной жидкости, что приводит к выходу из строя элементов и всего мотора. Для отвода избыточного тепла от масла в системе смазки применяются теплообменники.
На грузовых автомобилях КамАЗ устанавливаются кожухотрубные (трубчатые) ЖМТ. Они состоят из литого алюминиевого корпуса и сердцевины. Последняя представляет собой пучок тонкостенных трубок, в большинстве случаев медных, развальцованных во фланцах, одновременно являющимися торцевыми крышками масляной полости. Для увеличения площади теплопередачи внешняя сторона трубок имеет оребрение, выполненное в виде пластин.
Внутри трубок циркулирует антифриз системы охлаждения. Масло подается через фланцы в корпус теплообменника. Благодаря установленным перегородкам оно 4 раза пересекает трубный пучок, что намного повышает эффективность охлаждения среды. В связи с тем, что температура масла не может быть ниже температуры жидкости системы охлаждения, это снижает термонапряжение смазываемых деталей.
Теплообменник устанавливается на корпус блока фильтров. В нем размещен термоклапан (термостат) подключения теплообменника. При температуре +93°С и ниже, основной поток масла проходит мимо ЖМТ. Повышение параметра выше +95°С приводит к перемещению поршня термоклапана. Поток рабочей жидкости системы смазки направляется в теплообменник. При температуре +115°С наступает перегрев масла, о чем сигнализирует красный индикатор, расположенный на приборном щитке водителя. После этого машина должна быть остановлена и приняты меры по приведению значений параметра в норму.
Демонтаж теплообменника КАМАЗ
Снятие устройства происходит по типовому алгоритму:
Мастер отключает АКБ, сливает охлаждающую жидкость и устраняет провод высокого напряжения. Снимаются все фиксирующие элементы, соединяющие топливопровод и теплообменник. Затем специалист устраняет выхлопную трубу, наливную и отводящую трубы, отсоединяет воздухопроводы. Финальным этапом становится открепление теплообменника от кронштейнов, на которые он закреплен.
Подобные работы следует проводить исключительно в сервисном центре во избежание дефектов используемого оборудования. Отсутствие должного опыта и компетенции в этой процедуре может повлиять на корректность последующего функционирования теплообменника и повышение нагрузки на двигатель. Доверьтесь мастерам специализированного СТО «Альфа-авто»
Ремонт
Основными неисправностями теплообменника являются потеря герметичности трубного пучка и снижение мощности устройства из-за заиливания проточной части одной или обеих полостей. При таких поломках работоспособность устройства восстанавливается путем чистки, сварки или глушением трубок. Однако порой возникают дефекты, когда их устранение нецелесообразно. В такой ситуации проводят агрегатную замену ЖМТ.
В большинстве случаев течь в трубной системе происходит в районе крепления теплообменных трубок к торцевым фланцам. Признаками течи является появление масляной суспензии в системе охлаждения двигателя. Места выявленных дефектов запаиваются. Если же свищ появился в самой трубке, то ее глушат. Допускается вывод из действия не более 10% охлаждающих элементов. После устранения неисправности теплообменник опрессовывают, проверяя тем самым качество выполненных работ.
Очистку трубок от накипи проводят в большинстве случаев механическим способом при помощи шарошки или специальных винтовых насадок, устанавливаемых в дрель. При невозможности очистить ЖМТ таким способом, проводят химическую промывку при помощи моющих жидкостей. Для этого применяют 5% водный раствор соляной кислоты. Сердцевину замачивают в нем и оставляют в таком состоянии на 30-40 минут. После этого деталь тщательно промывают в 3% растворе бикарбоната натрия.
Очистку проводят до тех пор, пока грязь не удалится. После этого сердцевина промывается горячей водой и хорошо просушивается (продувается воздухом).
Многие водители считают, что при потере герметичности устройства или неплотности трубок теплообменник нужно заменить на исправный, т.к. через некоторое время этот же дефект возникает повторно.
При любой разборке ЖМТ необходимо устанавливать только новые прокладки.
Что такое масляный теплообменник КАМАЗ?
Масляный теплообменник (жидкостно-масляный теплообменник, ЖМТ) — узел систем смазки и охлаждения дизельных силовых агрегатов высокой мощности; встраиваемый в систему жидкостного охлаждения двигателя теплообменник специальной конструкции, обеспечивающий охлаждение моторного масла за счет теплообмена с потоком охлаждающей жидкости.
Система смазки мощных дизельных агрегатов КАМАЗ работает в тяжелых условиях, масло постоянно подвергается действию высоких температур и постепенно теряет свои качества. На определенных режимах моторное масло может перегреваться, что ведет к уменьшению его вязкости и смазывающей способности, а также к интенсивному разложению и выгоранию. В конечном итоге перегретое масло ухудшает работу двигателя и даже может стать причиной его выхода из строя. Эта проблема решается введением в систему смазки двигателей КАМАЗ элемента для охлаждения масла — теплообменника.
Масляный теплообменник является составной частью систем смазки и охлаждения мотора, он обеспечивает отвод излишнего тепла от масла за счет активного теплообмена с омывающим потоком охлаждающей жидкости (ОЖ). Именно поэтому устройства данного типа называются жидкостно-масляными теплообменникам, или ЖМТ. Данный агрегат выполняет несколько функций:
- Частичное охлаждение масла при температуре двигателя менее 100 градусов;
- Охлаждение всего поступающего на мотор масла при температуре в пределах 100-110 градусов;
- Сокращение расхода масла на угар и продление его ресурса;
- Обеспечение оптимального температурного режима различных систем двигателя — благодаря ЖМТ температура масла никогда не падает ниже температуры ОЖ, что способствует более равномерному прогреву деталей мотора, снижению механических напряжений и т.д.;
- Упрощение конструкции системы охлаждения масла и сокращение стоимости двигателя при обеспечении нормальных характеристик его работы.
Сегодня теплообменники устанавливаются в большинстве дизелей КАМАЗ, соответствующих нормам Евро-2 и выше, они играют важную роль в обеспечении нормальных характеристик силового агрегата на всех режимах работы. Неисправный теплообменник подлежит скорейшему ремонту или полной замене, но прежде, чем покупать новую деталь, следует разобраться в конструкции и работе этих устройств.
Как установить
Сборка теплообменника проводится после получения положительных результатов проверки устранения дефекта. Перед установкой устройства на штатное место необходимо подготовить посадочные поверхности масляной системы на блоке фильтров. Для этого удаляют остатки старых уплотнений, очищаются фланцы. Паронитовые прокладки устанавливают на консистентную смазку и затягивают болты крепления. Использовать герметик не рекомендуют.
После установки ЖМТ на штатное место его подсоединяют к системе охлаждения двигателя. После этого заполняются рабочими средами масляная и водяная полости. Затем запускают двигатель, и проверяют отсутствие протечек и параметры работы ремонтируемых систем. После проведенной проверки ремонт теплообменника считается завершенным.
При серьезных нагрузках масло, используемое в мощных силовых агрегатах автомобилей КАМАЗ, сильно нагревается. Поэтому разработчики внедрили систему охлаждения расходной жидкости. Чаще всего в устройстве отечественной спецтехники используются жидкостно-масляные аппараты.
Масляный теплообменник: надежное охлаждение масла дизельного двигателя
Назначение теплообменника масляного и его отличие от радиатора
При нагреве двигателя нагреву подвергается и масло, циркулирующее в системе смазки, и чем мощнее двигатель, тем в более сложных тепловых условиях работает масло. Перегрев моторного масла чреват серьезными проблемами — изменяется вязкость масла, повышается интенсивность его выгорания и разложения, и в целом ухудшаются его рабочие характеристики. Перегретое масло обеспечивает недостаточно качественную смазку трущихся деталей, а также усложняет охлаждение двигателя, а это уже может вылиться в разнообразные поломки силового агрегата вплоть до заклинивания.
Поэтому на многих двигателях внутреннего сгорания в систему смазки вводится дополнительный элемент, обеспечивающий охлаждение масла. На бензиновых моторах чаще применяется традиционный масляный радиатор, а на дизелях, которые в целом нагреваются меньше своих бензиновых собратьев, используются жидкостно-масляные теплообменники (ЖМТ или водомасляные теплообменники).
В чем отличие между радиатором и ЖМТ? Главное — используемый способ охлаждения масла. Отвод тепла от радиатора осуществляется просто набегающим потоком воздуха, а в теплообменнике тепло от масла отводится потоком охлаждающей жидкости, циркулирующей в системе охлаждения силового агрегата. ЖМТ имеет как преимущества перед традиционным радиатором, так и недостатки.
Из преимуществ стоит отметить два. Во-первых, температура масла в ЖМТ не опускается ниже температуры охлаждающей жидкости, а это значит, что в деталях двигателя, соприкасающихся одновременно с маслом и ОЖ, возникает меньше напряжений, и в целом мотор работает в лучшем температурном режиме. Во-вторых, теплообменник можно устанавливать в любом удобном месте на двигателе, при этом можно отказаться от длинных трубопроводов и множества соединений. Для работы радиатора, как известно, необходим поток воздуха, что вызывает сложности с его установкой и требует применения дополнительных деталей.
Из недостатков водомасляного теплообменника можно отметить его более сложную конструкцию, необходимость технического обслуживания и ремонта. Кроме того, ЖМТ — это довольно сложный агрегат, в котором необходимо обеспечить герметичность, что иногда становится причиной проблем (в частности, из-за старения прокладок и разбалтывания креплений). Радиатор в этом плане более надежен и прост. Однако в большинстве случаев на дизельных двигателях эффективнее работают именно теплообменники.
В настоящее время водомасляные теплообменники широко применяются на отечественных двигателях КАМАЗ и ЯМЗ, также ЖМТ нашли применение во многих современных грузовиках зарубежного производства и даже в компактных моторах легковых автомобилей.
Типы, устройство и работа масляных теплообменников
На современных двигателях находят применение два типа масляных теплообменников:
- Кожухотрубные (или просто трубчатые);
- Пластинчатые.
Кожухотрубные ЖМТ устанавливаются преимущественно на двигателях КАМАЗ, пластинчатые используются на агрегатах ЯМЗ и других. Эти теплообменники имеют серьезные отличия в конструкции и некоторые особенности работы.
Кожухотрубный ЖМТ. Его основу составляет литой алюминиевый цилиндрический корпус, внутри которого устанавливается сердцевина. Сердцевина состоит из ряда параллельных тонкостенных трубок, заключенных в кожух.
Технические характеристики
Для начала стоит ответить на вопрос — что такое КАМАЗ? Это большегрузный автомобиль, который имеет достаточно широкое количество вариантов исполнения кузова и навесного оборудования. Производит эти транспортные средства — Камский автомобильный завод. Технические характеристики двигателя КамАЗ-740 достаточно высокие. Основным отечественным конкурентом данного мотора является продукция Ярославского моторного завода, а именно модели ЯМЗ-236/238. Хотя, если разобраться, то каждый из них взял свою рыночную нишу и придерживается ее. Устройство двигателя КамАЗ-740 чем-то даже схоже с ЯМЗ, но все же прослеживается ряд конструктивных отличий. Так, у камского мотора на каждый цилиндр идет отдельная головка блока.
Моторы Евро-0 с маркировкой 740.210 и 740.260
| Наименование | Характеристика |
| Мощность | 154 кВт. для 210 л.с. и 191 кВт для 260л. с. |
| Тип | Дизель |
| Количество цилиндров | 8 |
| Количество головок | 8 |
| Количество клапанов | 16 |
| Охлаждение | Жидкостное |
| Объем | 10,85 (10 850 см куб.) |
| Система подачи питания | ТНВД 33ЯЗДА или 334 ЯЗДА |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
Моторы Евро-2 с маркировкой 740.31-240 и 740.30-260
| Наименование | Характеристика |
| Мощность | 176 л. с. для 240 и 191 л. с. для 260 |
| Тип | Дизель |
| Количество цилиндров | 8 |
| Количество головок | 8 |
| Количество клапанов | 16 |
| Охлаждение | Жидкостное |
| Объем | 10,85 (10 850 см куб) |
| Система подачи питания | ТНВД 337-20 ЯЗДА или 337-21 ЯЗДА |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
Моторы Евро-2 с маркировкой 740.51-320 и 740.50-360
| Наименование | Характеристика |
| Мощность | 235 л. с. для 320 и 265 л. с. для 360 |
| Тип | Дизель |
| Количество цилиндров | 8 |
| Количество головок | 8 |
| Количество клапанов | 16 |
| Охлаждение | Жидкостное |
| Объем | 10,85 (10 850 см куб) |
| Система подачи питания | ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
Моторы Евро-4 с маркировкой 740.70 и модификации
| Наименование | Характеристика |
| Мощность | 280–420 л. с. |
| Тип | Дизель турбированный |
| Количество цилиндров | 8 |
| Количество головок | 8 |
| Количество клапанов | 16 |
| Охлаждение | Жидкостное |
| Объем | 11,67 (11 670 см куб) |
| Система подачи питания | ТНВД 337-20-03 ЯЗДА или 337-20-04 ЯЗДА |
| Порядок работы цилиндров | 1-5-4-2-6-3-7-8 |
Как показала характеристика двигателя КамАЗ, силовые агрегаты, которые выпускает Камский моторный завод, достаточно сильны и способны давать большую мощность грузовику, чтобы перевозить грузы.
Как установить
Сборка теплообменника проводится после получения положительных результатов проверки устранения дефекта. Перед установкой устройства на штатное место необходимо подготовить посадочные поверхности масляной системы на блоке фильтров. Для этого удаляют остатки старых уплотнений, очищаются фланцы. Паронитовые прокладки устанавливают на консистентную смазку и затягивают болты крепления. Использовать герметик не рекомендуют.
После установки ЖМТ на штатное место его подсоединяют к системе охлаждения двигателя. После этого заполняются рабочими средами масляная и водяная полости. Затем запускают двигатель, и проверяют отсутствие протечек и параметры работы ремонтируемых систем. После проведенной проверки ремонт теплообменника считается завершенным.
Какие неисправности могут произойти в системе охлаждения двигателя КамАЗ-740?
Самой распространенной неисправностью системы охлаждения КАМАЗ 740 называют течь антифриза. Чтобы выявить проблему, в большинстве случаев достаточно тщательно осмотреть все конструктивные элементы. Особого внимания требует водяной насос, муфта, все соединительные узлы, радиатор. Рекомендуется осуществить замену старых и изношенных патрубков.
Схема системы охлаждения двигателя КамАЗ-740
Чтобы устранить течь, прибегают к пайке проблемных участков. Допускается заглушить прохудившиеся трубки. Замену радиатора выполнять нецелесообразно. Данный агрегат ремонтопригоден. При необходимости его можно промыть, что существенно повысит эффективность работы. Если в системе охлаждения двигателя выявлены проблемы с приводным ремнем, рекомендуется выполнить его замену. Данный элемент не подлежит ремонту при определении износа или расслоения.
Чтобы проверить эффективность работы термостатов КАМАЗа, необходимо наблюдать за нагревом нижнего бачка радиатора. При достижении температуры 85°С происходит открытие клапана. В этот момент бачок должен нагреваться. Если этого не наблюдается, значит, термостат неисправен и его нужно заменить.
Последняя проблема, которая может случиться с КАМАЗом – попадание антифриза в систему смазки. Это легко обнаружить, если выявлено уменьшение объема охлаждающей жидкости, но не наблюдается признаков течи. Такая неприятность может случиться на фоне изношенных прокладок головок блока цилиндра. Не менее часто проблема возникает из-за течи через места уплотнения гильз блоков. Для устранения проблемы достаточно заменить все изношенные прокладки.
