Спецтехника для высотных работ, автовышки

Основные требования к охране труда

Безопасность автовышки также зависит от работающих с ней людей. Для работы машинистом автовышки необходимо быть совершеннолетним, пройти подготовку на эту профессию и получить удостоверение водителя этого технического устройства. Перед работой он должен пройти медкомиссию, которая выдаст заключение о допуске машиниста к управлению автовышкой.

Для работы в корзине устройства специалист также должен пройти предварительную подготовку. Кроме прохождения медицинского осмотра, по итогу которого выдается справка про отсутствие противопоказаний к работе, работник должен пройти несколько инструктажей. Среди них вводный инструктаж, инструктаж по пожарной и электробезопасности. Для найма на работу специалист должен предоставить документ, который подтверждает его квалификацию для работы в корзине автовышки.

Для безопасной работы с автовышками все работники должны ознакомиться и соблюдать требования инструктажа по охране труда и правилам работы на предприятии.

Тросовые передачи и гидравлические тяги

Но автогидроподъёмники делятся не только по типу стрелы. Их классифицируют в зависимости от используемой передачи, которая может быть тросовой или гидравлической. Если вновь говорить об автовышках фургонного типа, то в их конструкции использовались или зубчатые, или цепные передачи. На самом деле это безнадёжно устаревшие механизмы, посему лучше рассматривать более современную технику.

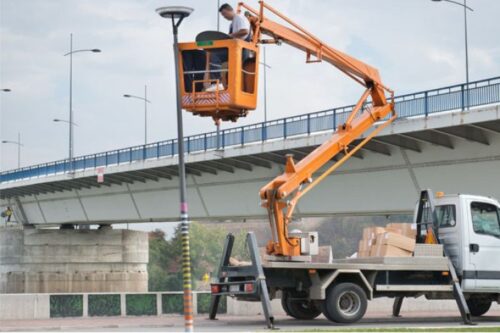

Коленчатая стрела автовышки приводится в движение при помощи тросовой передачи. С другой стороны, последние модели автогидроподъёмников коленчатого типа всё чаще используют гидравлическую тягу. У тросовой передачи есть как существенный недостаток, так и весомое преимущество. Минусом системы является то, что надёжность самой передачи оставляет желать лучшего. Она нуждается в постоянных технических осмотрах, выполнении мелких ремонтно-профилактических работ. Говоря о недостатках, можно добавить отсутствие плавного хода стрелы с люлькой.

Грузоподъёмность тросовой передачи напрямую связана с прочностью используемых тросов. Не стоит забывать, что главная зависимость этого параметра связана с мощностью двигателя подъёмного устройства. А вот весомое преимущество тросовой передачи связано с низкой себестоимостью устройства и сравнительной дешевизной ремонтных работ.

Многие фирмы сходятся во мнении, что автовышки с телескопической стрелой характеризуются больше преимуществами, нежели недостатками. Грузоподъёмность таких устройств выше за счёт использования гидравлических тяг. Они же обеспечивают плавный ход стрелы с люлькой. Скобы, которые наварены вдоль первого сегмента стрелы, представляют собой лестницу. По ней рабочий забирается в люльку. Недостаток кроется в тяжёлом как с физической, так и с финансовой стороны обслуживании (ремонте). Но этот фактор не должен беспокоить вас, если вы просто арендуете автовышку с почасовой оплатой.

Надеемся, что наша статья дала вам представление о принципе работы автовышек разных типов. Исходя из вышенаписанного, делайте вывод, какая автовышка является более надёжной, экономичной и удобной в эксплуатации.

Модельный ряд

100 метровая автовышка

Выбор автоподъемника зависит от характера выполняемых работ и состояния дорожного покрытия. Исходя из того, рассмотрим виды техники для определенной местности.

Для высотных работ в населенных пунктах применимы: ПМС-212-02, ВИПО-12-01, ВИПО-18-01, ВИПО-20-01, ВС-18Т, ВС-18Т-01, ВИПО-32-01, к ним можно отнести, смонтированные на базе автомобилей ГАЗ-3309, ГАЗ-33023 “Газель”, ГАЗ-3302, ГАЗ “Валдай”, МАЗ-5340В2-427-000. Также модели с двухрядной кабиной.
Автовышки, установленные на шасси, снабженные изоляцией и механизмом для обеспечения безопасности во время работы с токоведущим оборудованием до 1000 вольт. Модели с высокой проходимостью для работы на высоковольтных линиях за чертой города: ГАЗ-33081 “Садко”, КамАЗ-43253, КамАЗ-4326, Урал-4320-19.

Автовышки имеют разную конструкцию:

Модели ВИПО-18-01. Относится к телескопическим гидравлическим автовышкам. Подъемная стрела состоит из трех секций и соединена с поворотной рамой. Люлька в этой модели расположена сзади. Крутящий момент от базового двигателя машины поступает через раздаточную коробку на гидронасос, от которого зависит движение автогидроподъёмника. Гидравлическая система позволяет управление механизмами и смену скоростного режима выполнения технических операций, а также дает возможность совмещать эти операции.
Идентичны по функционалу автовышки моделей ВИПО-12-01, ВИПО-20-01, ВИПО-24-01 и ВИПО-32-01.
ПМС 328-04 и ВС-22-03 являются автомобильными гидравлическими автовышками с коленчатым подъемным механизмом.

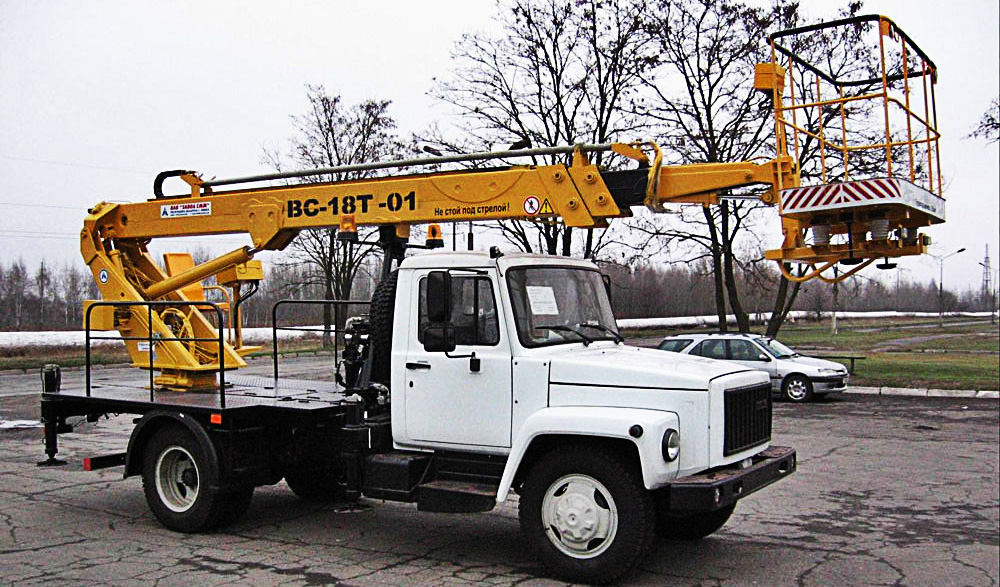

Модели ВС-18Т и ВС-18Т-01 относятся к телескопическим гидравлическим автоподъемникам.
Модель ВС-22Т-01 комбинированная телескопическая автовышка с коленчатым подъемным механизмом и гидравликой.

Владелец, который приобрел технику с учетом вышеизложенных факторов, будет спокоен за безопасность рабочих, работоспособности и надежности автотехники.

Технические характеристики шасси Isuzu Elf

Характеристики автовышки Elf 22

Высота подъема, м	22
Вылет, м	8,7
Грузоподъемность люльки, кг	250
Угол поворота, °	360
База автомобиля, мм	3 815
Колесная формула	4 х 2
Снаряженная масса, кг	4 950
Полная масса, кг	5 700
Габаритные размеры Д/Ш/В, мм	6600/ 2300/ 3100

Яркий пример в этом плане представляет компания Isuzu. Автовышки, смонтированные на базе автомобиля Isuzu, имеют автогидроподъемники разных видов – АП, АПТ, АГП или BC. Автовышка Isuzu обладает всеми лучшими показателями, характерными для японской техники. Здесь надежные и шасси, и дизельный двигатель, который отличается высокой экономичностью и экологичностью. Автовышка Исузу воплотила в себе самые лучшие разработки, которыми обладает серьезный конкурент на мировом рынке дизельных двигателей.

Наиболее часто встречающимся на территории российского государства представителем японских автовышек Исузу, является автовышка Isuzu Elf. Она смонтирована на платформе облегченного грузового транспорта того же производителя, который появился еще в пятидесятых годах и, в те времена, оказался самым востребованным транспортом среди спецавтомобилей на японской территории. В начале девяностых лет этот вид автомобильного гидроподъемника попадает под очередную модернизацию и кардинально обновляется. Этот автомобиль оказался одним из первых грузовых автомобилей своего типа, параметры которого полностью соответствовали новейшим транспортным нормам и современному требованию на безвредные, экологически чистые выхлопные образования. Isuzu хорошо реализуется в связи с целесообразным сочетанием экономного дизель двигателя, высокими показателями проходных возможностей и уровнем грузоподъемности.

Поскольку автомобильный подъемник Isuzu смонтирован на шасси грузовика малой грузоподъемности, он не отличается большими размерами. Поэтому отлично подходит для проведения рабочих операций на большой высоте в ограниченном пространстве мегаполиса. Кроме этого, малые габариты предоставляют возможность перемещаться там, где другие автогидроподъемники, в силу своих размеров не смогут выполнять маневры. Автовышки из Японии Isuzu Elf оснащены телескопическими стреловыми приспособлениями, состоящими из трех частей. При максимально допустимой высоте подъемных процессов, до двадцати двух метров, прочные опорные стойки автовышек могут поднимать все платформенное основание на дополнительный метр.

Автовышкой оператор может управлять с дубликата управленческого блока, который располагается прямо в рабочей корзине. Главный пульт контроля над техническими операциями установлен у первой секции стрелового приспособления.

Правила безопасности перед началом и во время работ

Перед началом работ рабочий обязан:

Надеть специальную защитную рабочую одежду, каску, пояс, очки, убрать волосы под головной убор.
Путем визуального осмотра убедиться, что соблюдены все требования к автовышкам перед началом работы: исправны технические конструкции, механизмы и крепления, а площадка, на которой стоит автовышка, устойчива и подходит для начала работ.
Вместе с машинистом проверить все системы после запуска на холостом ходу и их исправную работу.
Убедиться, что рядом в зоне работы нет сторонних людей, расстояние до линий электропередач не меньше 30 метров, расстояние до зданий не меньше метра, корзина при установке не касается зданий или других конструкций.
В случае, если обнаружены неисправности, устранить которые своими силами невозможно, сообщить об этом ответственному лицу.

Во время работ на автовышке рабочий обязан:

Убедиться, что груз в корзине не превышает грузоподъемности устройства.
Входить в корзину только в положении «посадка».
Соблюдать технику безопасности нахождения на автовышке во время подъема корзины. При подъеме закрывать вход в корзину ограждением. Не высовываться и не перелазить через перила, следить за безопасным подъемом корзины. В случае опасности остановить корзину.
Не сбрасывать с поднятой корзины предметы, не устанавливать на пол корзины предметы для увеличения площади работ.
Работать в безопасных условиях.
Не пить, не курить, не принимать пищу во время работы в корзине.

Во время работ на автовышке машинист обязан:

Следить за безопасным подъемом и перемещением корзины.
Следить за состоянием площадки, на которой установлена автовышка.
Следить за исправностью всех приборов и систем во время их работы согласно требованиям к эксплуатации автовышек. В случае возникновения неполадок не продолжать эксплуатацию устройства.
Не переезжать с места на место на автовышке с раскрытой стрелой, если это не предусмотрено в инструкции по эксплуатации устройства.
В случае опасности остановить работы и сообщить об этом ответственному лицу.

Безопасные действия при авариях

Для безопасности автовышки при возникновении аварий до, во время или после работ сотрудники должны действовать согласно инструкции по технике безопасности и учитывать особенности ситуации.

При проседании почвы под автовышкой, которое началось во время работы на ней, машинист должен немедленно прекратить подъем или перемещение корзины. После этого необходимо сообщить рабочим о возникшей аварийной ситуации, опустить на землю корзину и установить причину проседания грунта. Если устранить аварийную ситуацию своими силами не выйдет, рабочие должны сообщить о ней ответственному лицу.
Если стрела или корзина автовышки, а также другие элементы находятся под напряжением, машинист должен сообщить об этом рабочим и отвести корзину от источника напряжения. При необходимости он должен покинуть кабину. Если рабочие оказались под действием напряжения и есть пострадавшие, необходимо опустить корзину на землю и оказать им первую доврачебную помощь. При этом необходимо обеспечить собственную безопасность.
В правилах по работе с автовышками указано, что все приборы безопасности должны быть исправны. Если машинист обнаружил, что приборы безопасности – ограничитель предельного груза, концевые выключатели, следящая система ориентации люльки в горизонтальном положении – неисправны, необходимо сообщить об этом рабочим, остановить работу и найти причину неполадок. Если найти или устранить неполадки своими силами невозможно, необходимо сообщить об этом ответственному лицу.
Запрещена работа на автовышке во время ветра сильнее 10 метров в секунду, в дождь, грозу, туман, снег, которые затрудняют видимость. Запрещена работа при температуре окружающей среды ниже указанной в паспорте подъемника. При неподходящих или сложных погодных условиях надлежит остановить работу и продолжить только при восстановлении подходящих погодных условий.

Использование автовышек при фасадных работах

Фасадные работы входят в число наиболее перспективных сфер использования автовышек. Стоит отметить, что к категории высотных относятся мероприятия, осуществляемые на уровне от 1,8 метров и выше над землей. Фасадные работы обычно начинаются с монтажа инвентарных лесов. Их максимальная высота достигает 20-ти метров (уровень пятиэтажного дома). Для установки данных конструкций требуются специальные знания, дополнительное время и средства, поскольку это весьма непростое и дорогостоящее занятие. Также следует быть готовым к многочисленным процедурам контроля правильности их использования. Еще бывают ситуации, когда по объективным причинам отсутствует возможность установить на объекте инвентарные леса.

Благодаря использованию надежной автовышки выполнение фасадных работ становится более безопасным. Такая техника не требует особых условий, при этом всего несколько минут необходимо, чтобы привести ее в готовность. Есть лишь единственный недостаток – небольшая грузоподъемность. В связи с данной особенностью приходится часто опускать и поднимать корзину для транспортировки материалов. Всего один подъем необходим при мелком ремонте зданий, монтаже кондиционеров или украшении домов. В подобных случаях аренда автовышки является самым оптимальным решением.

Выбор моделей для приобретения, аренды спецтехники для высотных работ

Компании коммунального обслуживания, аварийные службы, предприятия городского электротранспорта предпочитают покупать автовышки отечественных моделей «АГП-18», «АГП-22» (на базе ЗИЛ-130). Они обеспечивают достаточную высоту подъема (до 18 метров), надежны, просты в эксплуатации. Электроизолированная люлька позволяет работы с линиями электропередач.

Импортная спецтехника для высотных работ отличается высокой стоимостью. Для разовых работ, эпизодических монтажей ее рационально арендовать у специализированных предприятий. Для заказчиков аренда выгодна:

постоянной готовностью автовышек к работе;
возможностью поэтапных заявок (дневной заказ позволяет обработать несколько объектов);
профессионализмом операторов;
доступной стоимостью;
отсутствием эксплуатационных расходов.

Арендатору не нужно беспокоиться о ремонтах, стоянке, спецтехники, обеспечивать подготовку персонала.

Получите выгодное предложение от прямых поставщиков:

Сфера использования автовышек

Изначально автовышки были созданы с целью обслуживания электросетей. Со временем машины стали использовать для выполнения различных работ на высоте. Сегодня автовышка является неотъемлемой частью следующих мероприятий:

установка баннеров, растяжек и всевозможной рекламной атрибутики;
обрезка деревьев;
украшение улиц в праздничные дни (монтаж осветительного оборудования, транспарантов, поздравительных плакатов и прочей атрибутики);
обслуживание кровель в зимний период (уборка снега и очистка ото льда);
работы, ведущиеся на высотных сооружениях (сюда относятся ремонт и отделка фасадов зданий);
установка спутниковых антенн, кондиционеров, иного оборудования на многоэтажных строениях.

Некоторые модели автовышек способны поднимать человека на высоту до 100 метров. Зачастую это уникальные машины, производимые в индивидуальном порядке. Стандартные автовышки оборудованы стрелой, максимальная длина которой составляет 50 метров, чего вполне хватает для реализации всех вышеперечисленных потребностей. Для менее высотных работ достаточно автовышки 22м.

Особенности работы на автовышке

В первую очередь, правила для автовышек зависят от того, какими техническими характеристиками она обладает. Автовышки, используемые в различных видах работ, классифицируют по разным признакам. В первую очередь это высота подъема корзины. По высоте подъемники бывают:

До 17 метров. Такие автовышки – маловысотные, их чаще всего используют работники ЖКХ для работ в черте города. Также возможно применение и в строительстве, где не обойтись без вышки, но высота объекта небольшая.
До 30 метров. Этот тип автовышек – средневысотные, их как раз используют строители для удобного подъема рабочих и грузов. Также чаще всего именно такие автовышки имеются в собственности промышленных предприятий.
Больше 30 метров. Это высотные вышки, используемые в строительстве многоэтажных высотных объектов. Именно такие вышки применяет в своей работе также пожарная служба.

Автовышки различаются и по типам стрелы. Она может быть коленчатой, в таком случае она не используется на маловысотных работах, но имеет большую грузоподъемность и может перемещать корзину не только вертикально, но и горизонтально. Телескопическая вышка имеет большую высоту, чем коленчатая, и удобна для использования при работах возле дорог или в ограниченном пространстве. Коленчато-телескопическая конструкция имеет небольшую длину секций и выдвижную стрелу; рычажно-телескопическая вышка предназначена не для грузовых работ, где главным является критерий точности подведения корзины. Существует также вышка, специально предназначенная с линиями и опорами электропередач – со стрелой с вертикальным подъемом.

Основные черты 22 метровых моделей

Образец для подражания — автовышка 22 метра с наименованием АГП-22 и максимальным вылетом стрелы 10,5 метров. Если посмотреть технические характеристики, то можно найти интересную информацию.

Длина, ширина, высота	11,54х2,5х3,6
Шасси	ГАЗ 33086/33098, С41, С42
Скорость передвижения	30-50 км/час
Максимальный вылет стрелы	10,5 метров
Общее время подъема на максимально-возможную высоту	120 секунд

Представленная на рынке автовышка АГП или самоходная площадка передвигается при помощи шасси КамАЗ или ГАЗ, благодаря которым возможно движение по любым видам дорог.

Максимальная грузоподъемность люльки составляет 300 килограммов, что объясняет экономию работы. За один раз можно поднять приличное количество груза.

Популярные японские автовышки Isuzu отличаются высокой экологичностью, а также интересным сочетанием экономного дизельного двигателя, приличным уровнем грузоподъемности и отличными показателями проходных особенностей.

Скромные габариты определили главное предназначение этого подъемника — мытье окон, ликвидация аварийных ситуаций и прочее.

Есть и другие виды шасси: МАЗ, Урал, Хендай или Ниссан, на которых может передвигаться автовышка АГП по любым климатическим условиям. Единственное чего автовышка АГП не сможет выдержать, так это ветра больше 10 метров в секунду.

Для работы в сельской местности или городе используется модель вс 22 (вышка самоходная). Она обладает немного меньшей грузоподъемностью люльки — 250 килограммов, но это никак не влияет на остальные характеристики.

Максимальная скорость, которой способны достигнуть подобные автовышки составляет 50 км/час. Управление стрелой скорее электрогидравлическое, что говорит о дополнительном удобстве в применении.

Автовышка АГП на базе КаМАЗ с колесной формулой 4х4 относится к крупнотоннажной технике. Не только как транспортное средство, но и подъемник АГП КаМАЗ показывает неимоверную выносливость, считается наиболее проверенным и функциональным устройством для обслуживания.

Для применения на линиях передач автовышка вс подойдет лучше всего среди других подъемников. Для ремонтных или монтажных работ подходит автогидроподъемник КаМАЗ, который способен поднять рабочих наверх в специальном электроизолированном отсеке.

Ниже представлены прочие технические характеристики автовышки вс-22:

Длина, ширина, высота	11,15х2,5х3,6
Колесная формула	4х2
Шасси	ЗИЛ 433362/432932
Количество мест в кабине	3
Максимальный вылет стрелы	9,6 метров
Общее время подъема на максимально-возможную высоту	200 секунд

По типу конструкции стрелы, вышки также бывают трех видов:

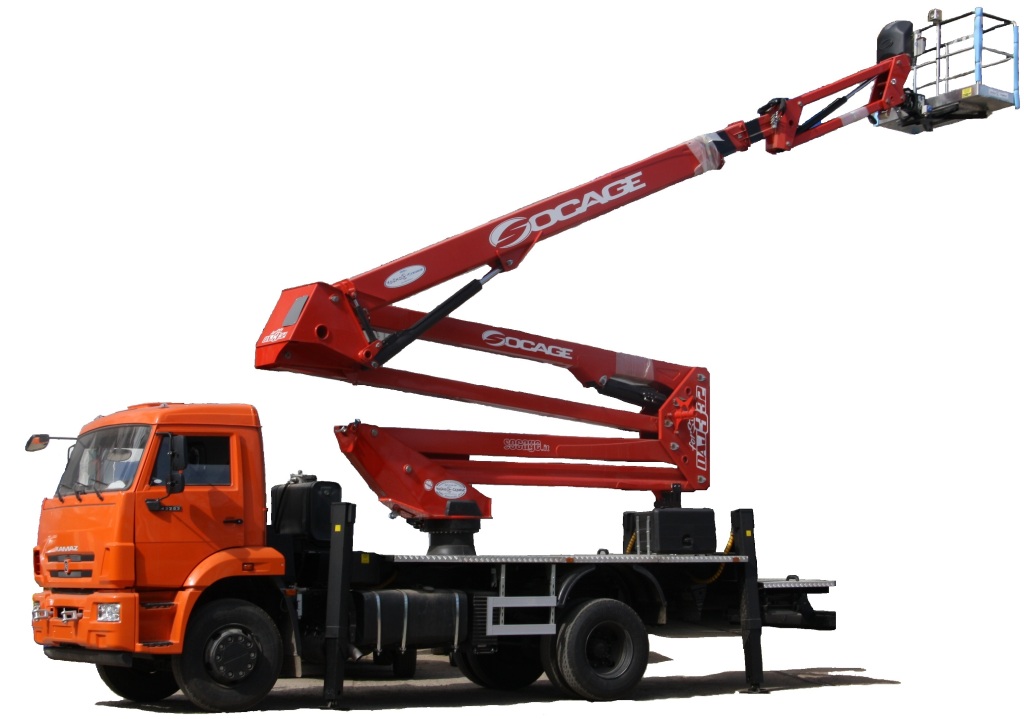

Коленчатые или локтевые подъемники.

Благодаря рычажному соединению стрел, обладает большей грузоподъемностью, чем телескопические автовышки, а также обладают преимуществом горизонтальной подачи корзины. Но локтевым автовышкам требуется больше свободного пространства для маневров, что не позволяет использовать их при плотной застройке.

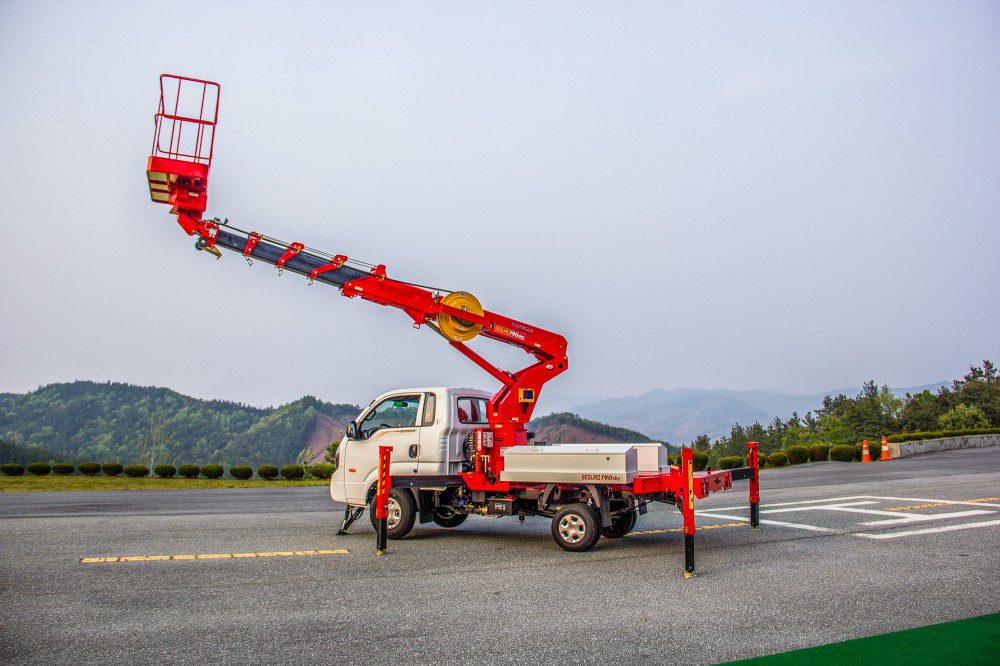

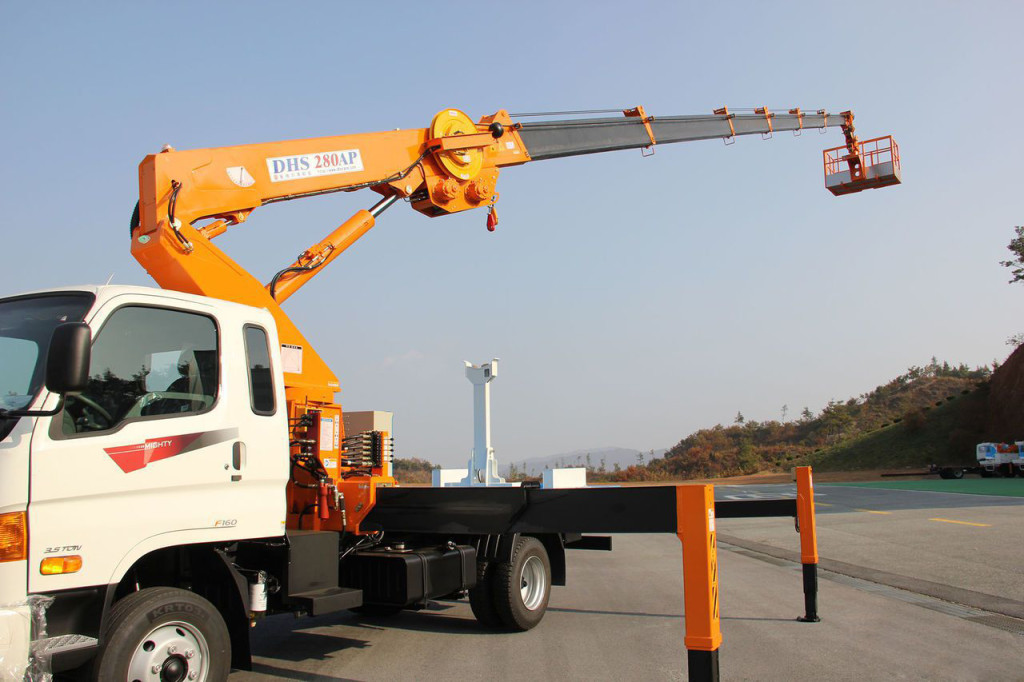

Телескопические автовышки.

Люлька подается выдвижной телескопической стрелой, грузоподъемность у таких подъемников не более 200 кг. Также телескопические вышки лишены горизонтальной подачи корзины.

Комбинированные автовышки.

Комбинированные модели обладают преимуществами и локтевых и телескопических подъемников. Соединение между стрелами – рычажное, однако сами стрелы (чаще всего последняя) — телескопические. Благодаря этому комбинированные модели производят зачастую с возможностью подъема более 30 метров, что их ставит в группу высотных автовышек.

В компании NKB GROUP огромный выбор телескопических и комбинированных автовышек японского и корейского производства. В наличии имеется автовышки от 5 до 32 метров. Также в продаже имеются самоходные и гусеничные подъемники.

Использование техники для высотных работ в промышленности, коммунальных хозяйствах

Основным мобильным механизмом для подъема людей на высоту остается вышка с рабочей платформой, смонтированная на автомобильном шасси. Автовышки в Ростове применяются для аварийных, монтажных работ с коротким сроком выполнения. Для подъема тяжелых конструкций к месту установки в паре с автовышкой используется автокран. Для долгосрочных работ на фасадах зданий чаще применяются строительные леса, приглашаются промышленные альпинисты.

Классификация автовышек

Классификация автовышек разделяет механизмы по конструкции стрелы (телескопические, коленчатые, коленчато-телескопические). Этот параметр влияет на высоту подъема, универсальность использования. Менее важна автомобильная база, на которую установлен механизм, хотя от автомобильного мотора зависит величина платформы, грузоподъемность.

Развитие техники для высотных работ идет по пути увеличения вылета стрелы, улучшения безопасности работающих на подъемной платформе, комфорта оператора. В Ростове-на-Дону недорогие автовышки отечественного производства используются коммунальными хозяйствами (для ремонта воздушных линий электропередач, установки кондиционеров, аварийных работ).

Промышленные высотные работы могут использовать автовышки и для внутренних ремонтных, аварийных работ в производственных цехах с большой высотой потолков, конструкций (крановых путей, электрических линий, вентиляционных воздуховодов).

Импортные автовышки с большой высотой подъема люльки применяются для монтажа рекламных конструкций на фасадах высотных домов, праздничной иллюминации общественных зданий, городских площадей. Нередко с большой высоты проводятся эвакуация людей (в пожарных, аварийных ситуациях), съемки операторами кино, телевидения.

Производители

Разнообразием конструкций отличаются телескопические гидроподъемники японских моделей Toyota Dyna, Mitsubishi Canter, HINO RANGER, Isuzu Elf, корейские автовышки Horyong, Daehan, Hyundai Mighty. Механизмы на базе испытанных грузовых автомобилей варьируются по высоте подъема (12 -75 метров), грузоподъемности платформы (до 600 кг, четырех человек). Надежность опорных механизмов, длина телескопической стрелы увеличивают горизонтальный радиус перемещения люльки без переезда автовышки.

Технические характеристики

Несмотря на разнообразие автоподъемных устройств, все они предназначены для одной цели. Поэтому главные параметры идентичны у всех моделей. Общие характеристики автовышек:

Гидравлический подъемный механизм.
Аутригеры – специальные упоры, которые обеспечивают безопасность фиксации.
Люлька (огражденная площадка) в которой находится рабочий и необходимые инструменты во время операции.

Безусловно, высотные работы это очень рискованно, поэтому, в первую очередь, устройство должно быть максимально безопасным и долговечным. Врядли предприниматели готовы закупать не качественное оборудование по высокой цене. Но и про технические характеристики забывать не стоит. Приобретая автоподъемник, также стоит учесть во сколько обойдется сервисное обслуживание данной техники. Ремонт крупногабаритной автотехники весьма затратное дело.
