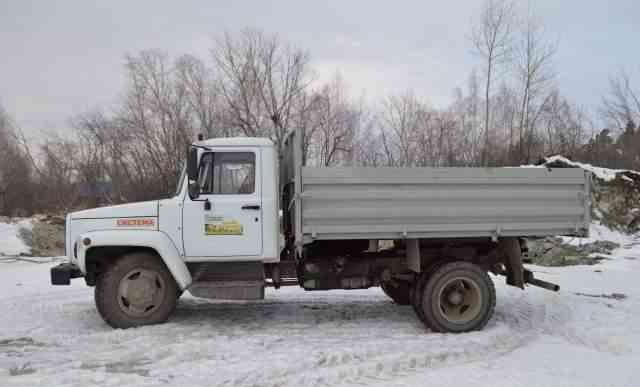

Самосвал ГАЗ-3309

Общий обзор и преимущества конструкции

Грузовик собран по двухосной схеме с приводом на заднюю ось. Конструкция кузова с тремя откидными бортами предоставляет перспективу доукомплектации тентом и высокими бортами. Высота загрузочной площадки составляет 1365 мм, что делает возможным погрузку тяжелых предметов вручную. Рекомендуемая масса для перевозки не должна превышать 4,5 тонны.

Среди аналогов своего класса машина Горьковского автозавода показывает достаточно хорошие динамические показатели – максимальная скорость 95 км/ч при среднем расходе топлива 14-19 л на 100 км.

Основные габаритные показатели:

• длина – 6435 мм;
• ширина по бортовой платформе – 2380 мм;
• высота по кабине – 2350 мм;
• колесная база – 3770 мм;
• клиренс – 265 мм.

Технические характеристики

Силовой агрегат

«Газон» 3309 шел вместе с несколькими вариациями силовых установок. Самым распространенным был ММЗ Д-245.7Е4. Он представлял четырехцилиндровый четырехтактный рядный двигатель, функционирующий на дизельном топливе, который имел жидкостное охлаждение, непосредственный впрыск горючего, охладитель надувочного воздуха и турбонаддув.

Такой силовой агрегат мог соответствовать европейским экологическим нормам Euro-4. Его объем составлял 4.75 литра, что позволяло ему выдавать 125.4 лошадиные силы. Весил данный двигатель порядка 430 килограмм. На 100 километров двигатель потребляет около 14.5 литров при скоростном режиме 60 км/ч.

Немного позже на автомобили грузового типа стали устанавливать ЯМЗ-5344, который производили на моторном предприятии в городе Ярославль. В конструкционном решении он был почти схож с 4.75-литровым мотором, упомянутым выше, но рознился собственными техническими параметрами.

ЯМЗ-5344 являлся 4.43-литровым 134.5-сильным двигателем, степень сжатия какого составляла солидные 17.5. В качестве отдельной опции можно было установить предпусковой подогреватель. Ярославский силовой агрегат потребляет при скоростном режиме 60 км/ч около 15.5 литров на 100 километров.

Еще «Газон» оснащали дизельным мотором австрийского производства, у какого было рядное расположение цилиндров и была воздушная система охлаждения. Это был 3.2-литровый двигатель, который выдавал порядка 150 лошадей.

Главным недостатком подобного силового агрегата являлась плохая ремонтопригодность. Вслед за проработанными 200 000 км моторы не подлежали капремонту.

Расход Топлива

На скорости 60 км/час контрольный показатель расхода топлива составляет 14-16 л/100 км. При увеличении скорости потребление может вырасти на 4-6 литров.

Топливный бак ГАЗ-3309 вмещает до 105 л горючего.

Трансмиссия

Все два мотора были синхронизированы вместе с единственной 5-скоростной механической синхронизированной коробкой переключения передач, где было постоянное зацепление шестерен и однодисковое фрикционное сухое сцепление, которое имеет гидропривод управления.

Ведущий задний мост снабдили коническим шестеренчатым дифференциалом. Интересно, что схему работы механической коробкой передач нарисовали не на рычаге переключателя, а на передней панели (в центре, в виде небольшой наклейки).

Подвеска

Все модификации, вместе с комплектациями, получили заднеприводную компоновку, а сама машина была построена на прочной рамной базе, где были зависимые рессорные подвески впереди и сзади.

Последние основаны на продольных полуэллиптических рессорах, какие впереди дополняются наличием гидравлических телескопических амортизаторов двухстороннего функционирования.

Тормозная система

Грузовой автомобиль получил наличие двухконтурной тормозной системы, где был гидравлический привод, гидровакуумный усилитель, барабанные механизмы и вакуумный ресивер в каждом контуре.

Сегодня даже базовая версия ГАЗ-3309 имеет наличие антиблокировочной тормозной системы ABS.

Рулевое управление

Оно представлено типом «винт-шариковая гайка» и дополняется гидравлическим усилителем рулевого колеса, что существенно облегчает управление машиной. Полный каталог технических характеристик ГАЗ 3309 дизель можно найти на официальном сайте.

Технические характеристики

Модель	ГАЗ-3309
Габаритные размеры, мм
Длина	6435/6330
Ширина	2180
Высота	2350 (2905)
Колёсная база (мм)	3770
Допустимая полная масса (кг)	8180
Снаряженная масса (кг)	3530/3200
Двигатель
Модель	ММЗ Д-245.7
Описание	Рядный 4-цилиндровый 4-тактный дизельный двигатель с жидкостным охлаждением, с турбонаддувом и охладителем наддувочного воздуха, с непосредственным впрыском топлива.
Рабочий объем, л	4,75
Мощность, л. с. (кВт)/об/мин	117,2 (86,2)/2400
Макс. крутящий момент, кГс*м (Н*м)/об/мин	42,1 (413)/1500
Шасси
Колеса (ширина)	6,ОБ-20 (2,25 R20)
Трансмиссия	Пятиступенчатая механическая синхронизированная
Объем топливного бака, л	105

4.7. Электрооборудование

Модель автомобиля	ГАЗ-3309	ГАЗ-3307
Система проводки	Однопроводная, отрицательные выводы соединены с корпусом автомобиля
Номинальное напряжение в сети, В	24	12
Генератор	Переменного тока, со встроенным регулятором напряжения и выпрямительным блоком, с регулировкой «Зима -Лето»	Переменного тока, со встроенным выпрямительным блоком
— марка	51.3701–01 или ГГ273В1–3	Г287
Регулятор напряжения	—	2702.3702 (с тремя уровнями «Зима—Лето—Норма»)
Аккумуляторная батарея	Четыре (6СТ-55А или 6СТ-55АЗ)	Одна (6СТ-75) или две (6СТ-55А3 или 6СТ-77АЗ)
Стартер	7402.3708 или AZJ/3381 «Искра»	СТ230-А1
Свечи накаливания	11720720	—
Фары	62.3711–19	62.3711–18
Указатели поворота	511.3726–10	51.3726–10
Передние фонари	ПФ130АБ—01	ПФ130А—01
Передние габаритные фонари	264.3712	265.3712
Задние фонари	355.3716—левый	357.3716—левый
	354.3716—правый	356.3716—правый
Задние габаритные фонари	441.3712	44.3712
Задний противотумапный фонарь	2462.3716	2452.3716
Фонарь боковой габаритный	4802.3731–03	4802.3731–02
Фонарь заднего хода	ФП135–3716-Г или 2112.3711–02	ФП135–3716-В или 2102.3711–02
Электромеханический корректор фар	ЭМКФ04–01	ЭМКФ04
Выключатель приборов и стартера	1902.3704000 или	2101–3704000–11
Стеклоочиститель	711.5205100	20.5205 или 71.5205
Стеклоомыватель	123.5208000	122.5208000
Блок управления двигателем	—	МИКАС 11V8
Датчик абсолютною давления	—	45.3829 или ЛГФИ.406231.004
Реле	—	85.3747 или 90.3747–10 или 113.3747010–10
Датчик кислорода	—	25.368889
Блок управления двигателем (система управлениия ф. «Bosch»)	0281В04121

История создания и развития

Специалисты Горьковского предприятия во второй половине 60-го года начали работы по замене грузового транспорта ГАЗ-53А: инженеры планировали серьёзно модернизировать существующую машину. В 1972 году появился транспорт с индексом 53-11, который во многом отличался от предшественника. После успешных испытаний нового транспорта руководство завода решило, что дальше необходимо создавать технику с нуля. В это же время основной конкурент компании – ЗИЛ – готовился к выпуску автомобилей нового поколения.

В начале февраля 1978 года конструкторы подготовили первый технический проект прототипа автомобиля ГАЗ-3309, который успешно прошёл проверку в Минавтопроме. В 1979 году из цеха выехали первые опытные образцы. Через два года инженеры подготовили демонстрационную серию. Главной отличительной особенностью от предыдущего поколения стала двухместная кабина, внутри которой было много свободного пространства. Салон оснастили эффективным отопительным оборудованием и вентиляционной системой. Гидроусилитель ГАЗ-3309 стал первым в истории советского машиностроения.

В 1986 году опытные образцы удачно прошли испытания, серийная модель получила индекс 3307. Массовое производство транспорта запустили в 1989 году. Под капотом находился мотор ЗМЗ-511, работающий вкупе с карбюратором. Он развивал до 125 лошадиных сил. В 1992 году на конвейер поставили первую модификацию, которая отличалась от стандартной грузоподъёмностью (повысили до 5 тысяч кг). Ей присвоили название 4301. Выпуск продолжался до 1995 года. За 3 года с конвейера сошло чуть больше 28 тысяч экземпляров.

Фургон ГАЗ-3309 появился только в 1994 году, когда конструкторы закончили работать с дизельной установкой 5441. Она развивала 115 лошадиных сил и состояла из четырёх цилиндров. Ходовую часть и кабину взяли с 3307, внеся небольшие изменения. Новая версия вытеснила с рынка своего предшественника в 1996 году за счёт экономичности и экологичности. Через год закончили производство и этой модели, так как сочли её нерентабельной. В 2001 году серийный выпуск возобновили. Специалисты отказались от немецкого двигателя, сделав выбор в пользу минского ММЗ Д-245.7. В 1999 году появились полноприводные разновидности для армии (грузоподъёмность – 2 тонны) и народного хозяйства (2,3 тонны).

ГАЗ-3309 Евро-2 появился в 2006 году. В 2008 году конструкторы довели технику до стандарта Евро-3. Бензиновые автомобили выпускали до 2009 года. После этого в течение нескольких лет их выпускали по спецзаказам государственных структур с надстройками специального назначения. В 2013 году минские инженеры довели свою разработку до стандарта Евро-4. Так же потребителям с 2012 года доступна модификация с дизельным мотором CumminsISF 3,8L. В начале 2013 года на рынок выпустили версию 33098. Её главным отличием является мотор ЯМЗ-5344.10, отвечающий экологическим стандартам четвёртого класса.

История создания и развития четвёртого поколения автомобилей ГАЗ (4х2)[править]

В начале 80-х при разработке конструкции грузового автомобиля ГАЗ-3307 и других моделей четвёртого поколения предусматривалась широкая унификация по узлам и агрегатам автомобилей действующего производства (шасси и карбюраторная силовая установка, по сути, перешли от модели ГАЗ-53-12), что позволило удешевить автомобили и одновременно облегчило их техническое обслуживание, ремонт и эксплуатацию. Автомобиль получил более просторную современную двухместную кабину, оборудованную эффективной системой вентиляции и отопления, впервые применённую на экспериментальном грузовике ГАЗ-4301 в 1984 году. В конструкцию рулевого управления в отличие от предшественников, впервые, входит гидроусилитель руля. Серийное производство 4,5-тонного грузовика ГАЗ-3307 (4х2) с карбюраторным двигателем ЗМЗ-511 мощностью 125 л.с. началось в конце 1990 года.

В 1992 году на ГАЗе было развёрнуто серийное производство 5-тонного грузовика ГАЗ-4301 с 6-цилиндровым дизелем воздушного охлаждения ГАЗ-542 мощностью 125 л.с., выпускавшегося по лицензии немецкой фирмы Deutz, а также сельскохозяйственного самосвала ГАЗ-САЗ-4509 на его шасси для работы в составе 8,6-тонного самосвального автопоезда ГАЗ-6008 (самосвал ГАЗ-4509 + прицеп ГКБ-8536). При значительных конструктивных различиях, например, колёса у моделей 3307 и 4301 невзаимозаменяемы, внешне автомобили практически идентичны. Производство ГАЗ-4301 продолжалось до 1995 года. Всего произведено 28 158 грузовиков семейства ГАЗ-4301.

В 1993 году освоен выпуск замены модели ГАЗ-52 — 3-тонный грузовик ГАЗ-3306 с 4-цилиндровым дизелем воздушного охлаждения ГАЗ-544 мощностью 85 л.с. По некоторым данным в 1992 году ограниченной серией была выпущена 2,5-тонная модификация 33061 с карбюраторным двигателем от ГАЗ-52. Производство трёхтонки ГАЗ-3306 (преимущественно в исполнении «Грузовое такси») продолжалось до 1995 года.

В конце 1994 года с освоением на ГАЗе выпуска четырёхцилиндрового турбодизеля воздушного охлаждения ГАЗ-5441 мощностью 115 л.с. появилась модель ГАЗ-3309 грузоподъёмностью 4,5 т, полностью унифицированная по ходовой части и кабине с ГАЗ-3307 (внешне отличается только трубой воздухозаборника двигателя с левой стороны кабины). К середине 1996 года она полностью вытеснила с конвейера карбюраторный грузовик 3307. В середине 1997 года собственное производство дизельных «воздушников» на ГАЗе было признано экономически нецелесообразным, вследствие чего выпуск модели 3309 был приостановлен до конца 2001 года, а в производстве была восстановлена карбюраторная 4,5-тонка ГАЗ-3307. В дальнейшем ГАЗ переориентировался на закупку белорусских дизелей ММЗ Д-245.7 (аналогичный турбодизель водяного охлаждения устанавливается на ЗИЛ-5301 «Бычок») Минского моторного завода (ММЗ), которые начали устанавливать на возобновлённую в производстве модель 3309.

С 1999 года в рамках 4-го семейства грузовиков ГАЗ серийно производится полноприводный (4х4) автомобиль ГАЗ-3308 «Садко» в армейской (грузоподъемность 2 т) и гражданской (2,3 т) версиях.

C 2006 года на ГАЗ-3307, ГАЗ-3309 и ГАЗ-3308 устанавливают бензиновые и дизельные двигатели, сертифицированные под экологические нормы Евро-2, а с 2008 года — Евро-3. Крупносерийный выпуск моделей 3307 и 3308 с бензиновыми двигателями ЗМЗ фактически был прекращен в 2009 году, но некоторое время сохранялось их ограниченное производство под сертифицированные для госструктур спецверсии (например, в 2010 году произведено 406 ед. ГАЗ-3307). Карбюраторную модель 3307 также продолжают поставлять на экспорт, например, в Беларусь, где её оснащают ГБО. В 2010-2012 гг. среднетоннажные грузовики ГАЗ (4х2) оснащали преимущественно дизелем ММЗ Д-245.7 Е-3 (модель 3309), а полноприводные (4х4) модели 33081 «Садко» и 33086 «Земляк» — дизелем ММЗ Д-245.7 Е-2. С 2013 года все грузовики ГАЗ 4-поколения гражданского назначения получили в качестве базового двигателя турбодизель ММЗ Д-245.7 Е-4 мощностью 119 л.с.

С 2012 года под заказ производится модификация ГАЗ-33096 с дизелем Cummins ISF 3.8L, аналогичном используемому на грузовике ГАЗ-3310 «Валдай». С 2013 года двигатель сертифицирован под Евро-4.

В феврале 2013 года в серию пошла модификация ГАЗ-33098 с новым дизелем российского производства — ЯМЗ-5342.10 класса Евро-4,а также новая версия грузовика-вездехода ГАЗ-33088 «Садко» с аналогичным двигателем ЯМЗ-5344 класса ЕЭК-96.

Фургон на шасси ГАЗ-33091 с длинной базой.

Длиннобазный «Добрыня» с тюнинговой отделкой кабины и спальным отсеком фирмы «Чайка-Сервис».

Модификация ГАЗ-3309

На основе базовой модели конструкторы разработали несколько модификаций. При этом шасси осталось неизменным. Техническим нововведениям подверглись кузов и оборудование. Как сейчас комплектуется ГАЗ-3309:

• дизельный двигатель выпускает завод Ярославля;
• мотор серии ЯМЗ-53442 обладает рабочим объемом 4,43 л;
• мощность — 134,5 л. с.;
• экологический стандарт класса — Евро-4;
• рабочий индекс — 33098.

Небольшой выпуск машин укомплектован дизельным мотором ГАЗ-562.10. Отличие в 6 цилиндрах. Выпускается по лицензии, полностью копирует австрийский «Стейер».

Полный список моделей:

• 090 — шасси с турбодизелем марки ММЗ-245.7;
• 091 — имеет аналогичный мотор, отличается длиной на 1,4 метра;
• 092 — сдвоенная кабина для 7 человек, дизель ММЗ-245.7;
• 094 — используется как основа для автобуса КавЗ;
• 096 — шасси с бортами с мотором Cummins ISF3.8;
• 098 — бортовое шасси с двигателем ЯМЗ 53442;
• модель САЗ-35071 — самосвал, с объемом кузова 5 м³, надставными бортами в 10 м³;
• вариант САЗ-35072 — самосвал с объемом кузова 4,5 м³;
• 3309 — модель со спальным местом «Добрыня».

Базовая модификация активно применяется с удлиненной рамой для создания удобных и практичных в пользовании вариантов.

Интересно! Технические характеристики и обзор ГАЗ-62

Устройство ГАЗ-3309

Силовой агрегат работает в совокупности с пятиступенчатой коробкой передач механического типа. Каждая скорость оснащена синхронизатором. В основе рулевого механизма лежит схема «винт-шариковая гайка». Хорошая управляемость обеспечена наличием ГУР.

Пневмогидравлический привод отвечает за высокое качество работы тормозной системы ГАЗ-3309. Помимо основной рабочей системы, в конструкции присутствует стояночный тормоз, который находится на трансмиссии. Тормоза состоят из двух контуров, в устройство системы входят барабанные механизмы, привод гидравлического типа, вакуумный ресивер и гидровакуумный усилитель. Благодаря такой конструкции грузовик обладает хорошим торможением на любом покрытии. В стандартную комплектацию входит АБС.

Кабина ГАЗ-3309 рассчитана на двух человек — водителя и пассажира. Они размещаются на раздельных креслах с мягким наполнителем и обивкой из ткани. Имеется подобие боковой поддержки и высокая спинка. Водитель может настраивать своё посадочное место в горизонтальной и вертикальной плоскостях. За безопасность отвечают ремни безопасности и АБС. Отделка салона выполнена из простых, но качественных материалов (служат без потери качества несколько лет). Приборная панель оснащена всеми необходимыми датчиками и индикаторами, которые оформлены в круглых табло. Дополнительными элементами считаются солнцезащитный козырёк и крючки для одежды.

В салоне преобладают пластиковые детали. Привычными остались бардачок, тахометр и спидометр. Обивку дверей делают из приятной на ощупь ткани. В отличие от 3307, этот автомобиль обладает хорошей вибро- и шумоизоляцией. Благодаря этому рабочие условия для водителя стали комфортными.

Кабина идентична модели 3307 за исключением некоторых элементов. Конструкторы сохранили массивный бампер из стали (выдерживает нагрузки до нескольких тонн), фары круглой формы, подножку для удобной посадки (делается из металла для долгого срока службы) и длинный капот. Крылья грузовика подвержены коррозии. Они приходят в негодность через несколько лет после начала эксплуатации. Владельцам приходится менять их или обрабатывать шпаклёвкой.

Базовая модификация оснащалась задним приводом и АБС. В основе машины лежала рамная платформа. Рама ГАЗ-3309 сделана из прочных и качественных материалов, благодаря чему срок её службы достигает нескольких десятков лет. Обе рессорные подвески выполнены по зависимому типу. Задний мост ГАЗ-3309 состоит из продольных полуэллиптических рессор с гидравлическими телескопическими амортизаторами двустороненного действия. Передний мост обладает аналогичным устройством.

Внешний вид

Если говорить о внешности ГАЗ-3309, то отличить дизельный вариант от бензинового практически невозможно. Их можно отличить по наличию патрубка воздухозаборника, проходящего вдоль капота и оконной стойки кабины.

С помощью такого элемента дизельный автомобиль мог преодолевать самые глубокие водные преграды, ведь воздух к силовому агрегату поступал именно из такой трубы, которая располагалась на высоте 2 метра. Кроме того, не стоит забывать о больших колесах и довольно высоком дорожном просвете.

По фото видно, что по нынешним меркам грузовик имеет достаточно аскетический вид. Однако, по мнению многих водителей, самое главное для грузовика – это его технологичность, потому что, когда грузовик исправно служит, внешний вид отходит на второй план.

Преемник модели 53 получил практически неизменный дизайн салона. У грузовика такие же круглые фары, узнаваемый стальной бампер, удлиненный капот и классическая металлическая подножка, облегчающая водителю доступ в салон. Судя по отзывам, конструкция кабины грузовика имела множество недостатков.

Например, часто грешили на крылья, которые почти всегда ржавели. В результате их приходилось обрабатывать шпаклевкой или класть новые стальные пластины поверх проржавевшего металла.

Однако сам бампер, как и прежде, достаточно массивный и прочный. Благодаря значительной толщине металла он выдерживает усилия до нескольких тонн.

Водитель может без опасений прикрепить трос к одному из двух отверстий в бампере и вывести машину практически из любой трясины на буксире. Хотя стоит признать, что дизельная разновидность газона почти не позволяла ему завязнуть даже в самой глубокой и пересеченной местности, поэтому зачастую буксировка была просто не нужна.

Как и все остальные нынешние грузовики, которыми занимается Горьковский автомобиль, он обзавелся металлической кабиной, где присутствует простой внешний дизайн.

При этом он имеет прямые обводы с острыми гранями, которые разбавлены круглой оптикой, противоударным бампером вместе с массивной решеткой радиатора. Кабина получила пару дверей с довольно широким проемом. Также отмечается наличие большого стекла, которое обеспечивает удобный доступ к моторному отсеку в трех направлениях.

Видео

Выпуск ГАЗ-3309 продолжался сравнительно недолго. В 1997-ом году из-за существенного падения спроса на модель ее производство было остановлено. Спустя два года грузовик «реанимировали», оснастив его новым мотором. С 2008-го года модель оборудуется агрегатом, соответствующим нормам «Евро-3».

В плане эксплуатации грузовик считается одним из наиболее экономичных. При этом показатели производительности и выносливости модели также порадуют владельца. ГАЗ-3309 имеет отличные технические параметры, мощный и надежный агрегат и идеально подходит для отечественных дорог.

Присутствуют у автомобиля и слабые места. Наиболее проблемной является рама. Особого внимания требует и задний мост, являющийся важнейшим узлом модели. Дополнительный дискомфорт при движении возникает из-за отсутствия амортизаторов на задней оси. Хорошая проходимость не свойственна данной модели, а сам автомобиль рассчитан на работу в черте города или в районах с дорогами с твердым покрытием.

Благодаря большому количеству модификаций, созданных на базе ГАЗ-3309, ее популярность остается на высоком уровне и сейчас.

На рынке присутствуют:

• ГАЗ-33090 – стандартный бортовой грузовик (шасси) с турбодизелем модели «ММЗ Д-245.7Е2»;
• ГАЗ-33091 – версия с удлиненным шасси и турбодизелем «ММЗ Д-245.7Е2»;
• ГАЗ-33092 – модификация с дубль-кабиной, рассчитанной на 7 человек. Оснащается турбодизелем «ММЗ Д-245.7Е2» и предназначается для спецнадстроек и пожарных составов;
• ГАЗ-33094 – удлиненная модификация, созданная для монтажа автобуса «КАвЗ-397650»;
• ГАЗ-33098 – бортовой грузовик (шасси) со 134,5-сильным турбодизелем «ЯМЗ-5344», соответствующим нормам «Евро-4»;
• ГАЗ-33096 – бортовой грузовик с дизельным агрегатом Cummins ISF 3.8L, выпускаемый под заказ;
• САЗ-35071 – самосвал грузоподъемностью 3930 кг, построенный на базе шасси ГАЗ-3309 и имеющий 3-стороннюю разгрузку;
• САЗ-35072-10 – самосвал с грузоподъемностью 4100 кг, объемом кузова 4,5 кубометра и 3-сторонней разгрузкой;
• «Добрыня» – удлиненный вариант ГАЗ-3309 с колесной базой 4570 мм и длиной 7900 мм. Дополнительно оснащен спойлером, спальным отсеком и пластиковым оперением.

Кузов

Рессоры установлены на передней и на задней оси автомобиля, а вот амортизаторы только на передней.Также имеется возможность увеличения длины базы до 6.2 метров. Это позволит устанавливать на него фургоны различного объема. Кроме того, благодаря мощной раме и грузоподъемности, на базе ГАЗ 3309 производят разную спецтехнику, к которой можно отнести самосвалы, цистерны, ассенизаторские автомобили, лаборатории и так далее.

ГАЗ 3309 имеет высокие технические и эксплуатационные характеристики. Разработан специально для езды по дорогам, имеющим твердое покрытие. Согласно отзывам владельцев этого грузового автомобиля, его проблемными местами являются:

• сильная вибрация от двигателя,
• крылья кабины подвержены воздействию коррозии.

Во всем остальном это просто отличный грузовик для российских дорог.

ГАЗ 3309 – обзор автомобиля

GAZ 3309 / ГАЗ 3309

В 1990-м году на смену легендарному ГАЗ 53 приходит модель с индексом 3307. Новинка получила более современную на тот момент кабину, иную приборную панель и ряд других незначительных изменений. Силовой агрегат и шасси остались прежними. Фактически, ГАЗ 3307 считали переходной моделью Горьковского завода, который планировал поставить на конвейер со временем более экономичный дизельный вариант среднетоннажного грузовика. В 1992 году на ГАЗ развернуто производство ограниченной партии ГАЗ 3309 с японским “дизелем” HINO. Но в силу обстоятельств дальнейшего развития автомобили с таким двигателем не получили. Поэтому предприятие приняло решение начать самостоятельное изготовление дизельных моторов, для чего было закуплено передовое оборудование. Так в 1995 году на свет появился серийный ГАЗ 3309 с 4-цилиндрoвым “турбодизелем” 4.75 л и 122 л.с. Но признания модификация с таким мотором так и не получила. Дело в том, что кризис 90-х негативно отразился на коллективных хозяйствах, которые эксплуатировали Горьковские “ГАЗоны”. Выпуск ГАЗ 3309 с дизельным двигателем стал попросту экономически нерентабельным.

С 1999-года производство ГАЗ 3309 восстановлено, но уже с другим двигателем. С 2006-года грузовые автомобили ГАЗ сертифицированы под нормы Евро-2, а в 2008 рамки экологической безопасности грузовиков ужесточены до стандарта Евро-3. По состоянию на 2014-й ГАЗ 3309 доступен с моторами Cummins, ЯМЗ и ММЗ. Этим автомобилям характерны простота в обслуживании, выносливость, отменная проходимость, что незаменимо при эксплуатации в сельском хозяйстве и промышленности. ГАЗ 3309 широко используются, как машины коммунальных служб. Универсальная платформа позволяет произвести установку различного оборудования. Надежность “ГАЗонов” обусловлена крепкой рамной конструкцией, которой не страшны нагрузки в допустимых пределах

Кабина снабжена вентиляцией и обогревом, что очень важно для комфортной работы водителя.

Технические характеристики ГАЗ-3309

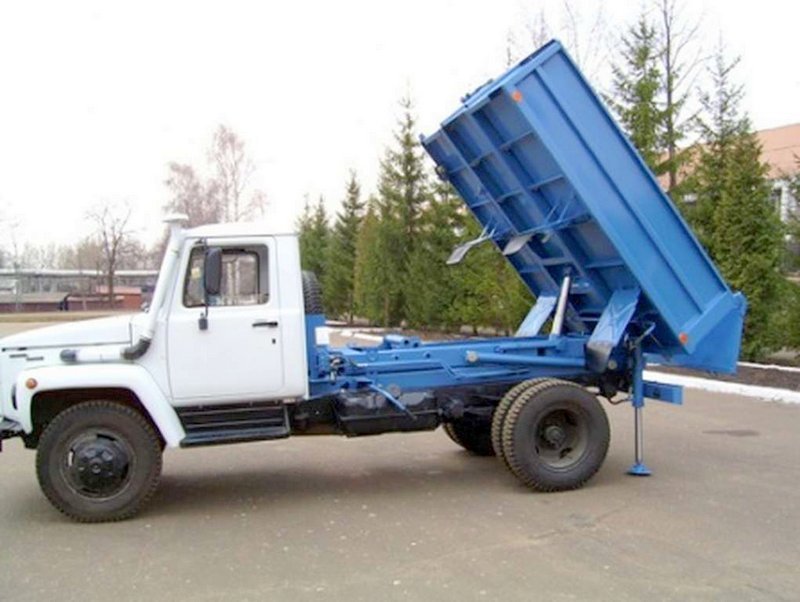

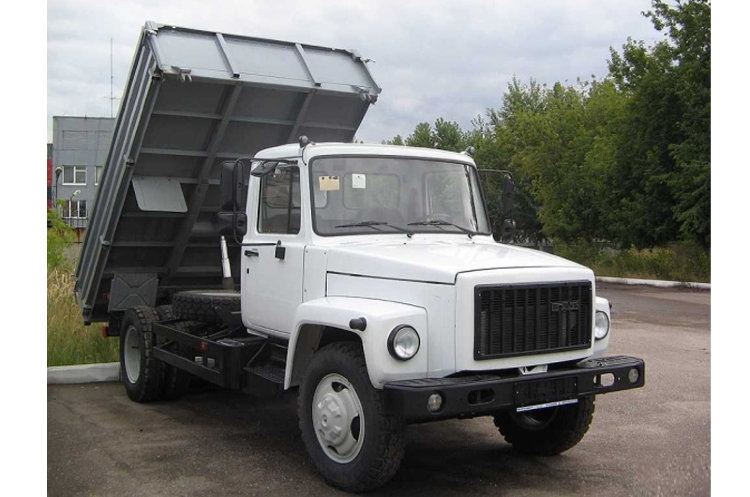

Самосвал ГАЗ 3309

Новую жизнь этот самосвал обрел в 2006 году, когда производители установили в него двигатели Минского завода. Модель продолжала совершенствоваться, к 2008 году она соответствовала стандарту Евро-3. Эти машины успешно эксплуатируются и по сей день.

Самосвалы производятся с двумя видами двигателей – Д-245 и ЯМЗ-534. Оба они дизельные, четырехцилиндровые, с жидкостной системой охлаждения. Расположение цилиндров — рядное. Производительность силового агрегата увеличивается за счет турбонаддува, который оснащен системой охлаждения воздуха.

Двигатель Д-245 Евро-2 ГАЗ-3309

Основные технические характеристики модели:

Технические характеристики	Величина	Единица измерения
Мощность двигателя: Д-245 ЯМЗ-534	125 134	л. с л. с.
Длина	6, 471	м
Ширина	2,456	м
Высота кабины	2,32	м
Длина грузовой платформы	3,516	м
Высота кузова	1,828	м
Колесная база	3,77	м
Клиренс	0,27	м
Масса машины	3,85	т.
Максимальная скорость	95	км/ч
Потребление топлива	15–20	л/100км
Грузоподъемность	1,5–3,5	т.
Угол подъема при задней выгрузке	50	градусов
Угол при боковой выгрузке	45	градусов

ГАЗ-3309 оборудован пятиступенчатой коробкой передач. Она механическая, полностью синхронизированная, зацепление шестерен постоянное. Синхронизаторы коробки присутствуют на каждой передаче. Колесная формула – 4Х2.

Газ 3309 – устройство привода сцепления

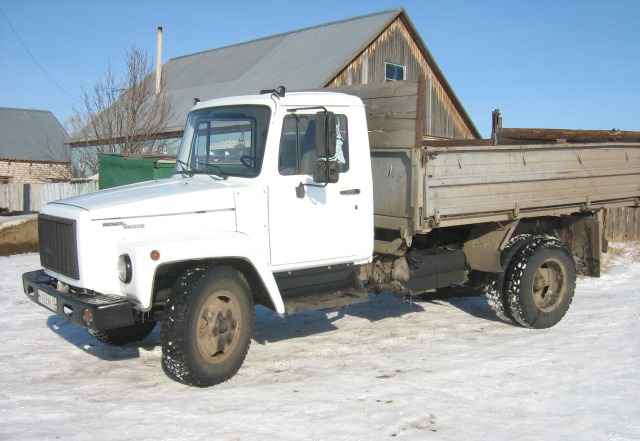

Бортовой грузовик ГАЗ-3309

Модель «3309» – этот популярный бортовой грузовик, выпускаемый группой «ГАЗ» с 1994 года (являясь дизельной версией модели «3307» и к 1996 году вытеснив с конвейера своего «бензиново-карбюраторного предка»). За время выпуска автомобиль подвергся нескольким обновлениям, в том числе получил современные экономичные моторы, соответствующие требованиям экологического стандарта Евро-4.

ГАЗ-3309 не отличается высокой проходимостью и рассчитан на эксплуатацию в черте города или для грузоперевозок по дорогам с твердым покрытием в сельской местности.

Как и прочие грузовики «четвертого поколения» производства ГАЗ, модель «3309» получила цельнометаллическую кабину с простым дизайном экстерьера, в котором изобилуют прямые контуры с «умеренно резкими» гранями, разбавленные круглой оптикой, противоударным бампером и массивной решеткой радиатора.

Кабина имеет две двери с достаточно широким проемом, крупное остекление (обеспечивающее хорошую обзорность) и два больших боковых зеркала заднего вида с ручной регулировкой. Кроме того, кабина снабжена крупным капотом, обеспечивающим легкий доступ в моторный отсек с трех направлений.

Салон кабины рассчитан на два посадочных места, оборудованных удобными креслами с высокой спинкой, мягкой тканевой обивкой и имитацией боковой поддержки. Сидение водителя снабжено горизонтальной и вертикальной механической регулировкой. Оба кресла комплектуются трехточечными ремнями безопасности. Передняя панель, как и все оформление салона, выполнена в простой стилистике с почти ровной поверхностью, круглыми приборами и массивными элементами управления. Из «удобств» кабина оснащена лишь крючками для одежды, солнцезащитными козырьками и отопителем.

Немного о габаритах: Колесная база бортового ГАЗ-3309 составляет 3770 мм, при этом габаритная длина грузовика достигает отметки 6436 мм. Ширина автомобиля равна 2380 мм по грузовой платформе, а габаритная высота достигает отметки 2350 мм по верхней точке кабины или 2905 мм по верхней точке тента грузовой платформы. Колея передних и задних колес грузовика соответственно равна 1630 и 1690 мм. Высота дорожного просвета – 265 мм. Радиус поворота автомобиля по оси следа переднего внешнего колеса не превышает 8,0 метра. Груженый ГАЗ-3309 способен легко преодолевать подъемы с углом не более 14 градусов.

Для транспортировки грузов эта модель комплектуется универсальной платформой с ровным дерево-металлическим полом и тремя откидными металлическими бортами высотой 510 мм. Габариты платформы составляют 3490х2170 мм, площадь ее поверхности равна 7,6 м², а полезный объем без учета тента – 3,86 м³. Погрузочная высота платформы – 1360 мм.

Бортовой грузовик ГАЗ-3309 имеет снаряженную массу от 3530 до 3680 кг в зависимости от типа установленного мотора и наличия каркасного тента. Полная масса автомобиля достигает отметки 8180 кг, при этом грузоподъемность грузовика равна 4500 кг (для версии с открытым кузовом) или 4350 кг (для версии с платформой, оснащенной тентом).

технические параметры и возможности — Мир новостей

Самосвалы ГАЗ 3309 относятся к категории классического грузового транспорта, выпускаются Горьковским Автомобильным Заводом с 1994 года. За продолжительный период своего существования техника доказала свою надежность и функциональность в качестве среднетоннажного автомобиля для перевозки различных категорий грузов. Отечественные машины отличают предельная простота, удобство эксплуатации и обслуживания.

Что покупателю нужно знать про ГАЗ 3309

История выпуска ГАЗ 3309 знала как взлеты, так и падения. В 1994 году автомобиль был представлен в качестве достойной моральной и технической замены устаревшим самосвалам ГАЗ-3307 и ГАЗ-53. Для завода он стал четвертым поколением грузового транспорта, и на него возлагались большие надежды. Со временем заводом был налажен выпуск обновленной грузовой модели с турбированными дизельными двигателями. В 1997 году предприятию пришлось остановить производство техники по причинам ее экономической нецелесообразности.

Вторым «рождением» ГАЗ 3309 обязан двигателям Д-245.7 Минского моторного завода. В 2006 году технику начали комплектовать моторами класса Евро-2. На сегодняшний день покупателям доступны самосвалы с дизельным двигателем ЯМЗ-5344 класса Евро-5. Мощность мотора составляет 34 л.с., функционирует он в полном соответствии с европейскими стандартами безопасности. Максимальная скорость транспортного средства составляет 95 км/ч.

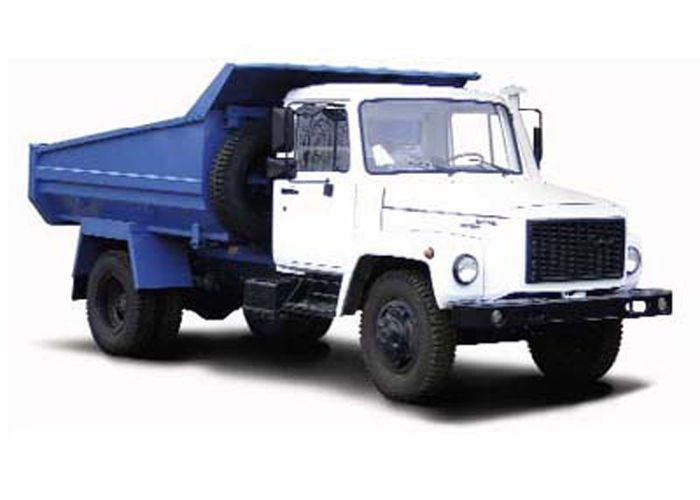

Самосвал ГАЗ 3309 в технических деталях

ГАЗ 3309 – заднеприводный грузовой автомобиль, оснащенный пятиступенчатой МКПП. Максимальная его грузоподъемность составляет 5 тонн. В машине предусмотрена двухконтурная система торможения, обеспечивающая высокую безопасность движения авто.

Самосвал оснащен металлической платформой, представляющей собой надежную сварную конструкцию. Высота бортов может быть увеличенная надставными панелями. Возможная разгрузка кузова с трех сторон. Это дает возможность использовать самосвал ГАЗ 3309 в любом из удобных положений, включая труднодоступные площадки. Небольшие габариты обеспечивают авто хорошей маневренностью на дорогах и в пунктах загрузки/выгрузки.

Модернизированная кабина ГАЗ 3309 имеет следующее оснащение:

• раздельные мягкие сидения для двух человек;
• рычаг для управления самосвальной платформой;
• эффективная вентиляция;
• отопительная система.

Отделка салонов выполнена без изысков из простых, но качественных и надежных материалов (преобладает пластик). Панель приборов имеет все необходимые датчики и индикаторы, которые оформлены в табло круглой формы. В качестве дополнительных факторов комфорта в салоне имеются крючки для одежды, солнцезащитные козырьки.

Преимущества использования ГАЗ 3309 для перевозки грузов

Автомобили ГАЗ 3309 относятся к категории грузовой техники, разработанной для эксплуатации в отечественных климатических условиях. Для быстрого и безопасного передвижения на грунтовых и твердых дорожных покрытиях машина оснащена рессорами, на передней оси предусмотрены гидравлические амортизаторы. В случае необходимости база грузовика может быть увеличена до 6 метров, что позволяет монтировать на него фургоны с различными габаритами. Наличие рессор надежно защищает колесные шины от толчков, делает комфортным пребывание водителя в кабине на всем протяжении маршрута. Вибро- и шумоизоляция в транспортном средстве выполнены на высоком уровне.

Расход топлива самосвалом зависит от типа двигателя, степени нагрузки и состояния дорог. Средний показатель составляет 14-16 литров горючего на 100 км/ч.

Оставайтесь с нами. Подпишитесь на канал в Яндекс.Новости и получайте актуальные и проверенные новости.

Кабина грузовика ГАЗ-3309

Кабина у автомобиля ГАЗ-3309 является такой же, как и у всех прочих моделей среднетоннажного семейства Горьковского автозавода. Она цельнометаллическая, двухместная, с простым и лаконичным дизайном как внешнего вида, так и интерьера. Во внутреннем и внешнем облике определяющими являются прямые контуры с резкими гранями.

Кабина снабжена дверями с широким проёмом, крупным остеклением с высокой обзорностью; двумя большими боковыми зеркалами заднего вида с ручной регулировкой. Капот крупный, аллигаторного типа, обеспечивающий удобный доступ в моторный отсек с трёх сторон.

Сиденья водителя и пассажира – раздельные, удобные, с высокой спинкой, имитацией боковой поддержки и регулировкой в горизонтальном и вертикальном направлениях (у водительского). Оба кресла оборудованы трёхточечными ремнями безопасности. В кабине предусмотрены специальные крючки для одежды. У ГАЗ-3309 достаточно мощный отопитель (жидкостный, с радиатором, включённым в систему охлаждения двигателя).

Модификации ГАЗ 3309

ГАЗ 330900 4.8 TD MT

Максимальная скорость, км/ч	95
Время разгона до 100 км/ч, сек	—
Двигатель	Дизельный с турбонаддувом
Рабочий объем, см 3	4750
Мощность, л.с. / оборотах	125/2200
Момент, Н·м / оборотах	417/1100-2100
Расход комби, л на 100 км	—
Тип коробки передач	Механическая, 5 передач
Привод	Задний
Показать все характеристики

ГАЗ 330960 2.8 TD MT

Максимальная скорость, км/ч	—
Время разгона до 100 км/ч, сек	—
Двигатель	Дизельный с турбонаддувом
Рабочий объем, см 3	2800
Мощность, л.с. / оборотах	120/3600
Момент, Н·м / оборотах	270/1400-3000
Расход комби, л на 100 км	—
Тип коробки передач	Механическая, 5 передач
Привод	Задний
Показать все характеристики

ГАЗ 330980 4.4 TD MT

Максимальная скорость, км/ч	97
Время разгона до 100 км/ч, сек	—
Двигатель	Дизельный с турбонаддувом
Рабочий объем, см 3	4430
Мощность, л.с. / оборотах	134/2300
Момент, Н·м / оборотах	417/1200-2100
Расход комби, л на 100 км	—
Тип коробки передач	Механическая, 5 передач
Привод	Задний
Показать все характеристики
