Конструктивные особенности мини трактора
Главной конструкцией, на которую ложится вся нагрузка, любого механического агрегата является рама. Как видно из видео, создание прочного металлического основания для мини трактора на гусеничном ходу является важным этапом. Его несложно сделать своими руками, если грамотно выполнить расчеты, и учесть нагрузки.

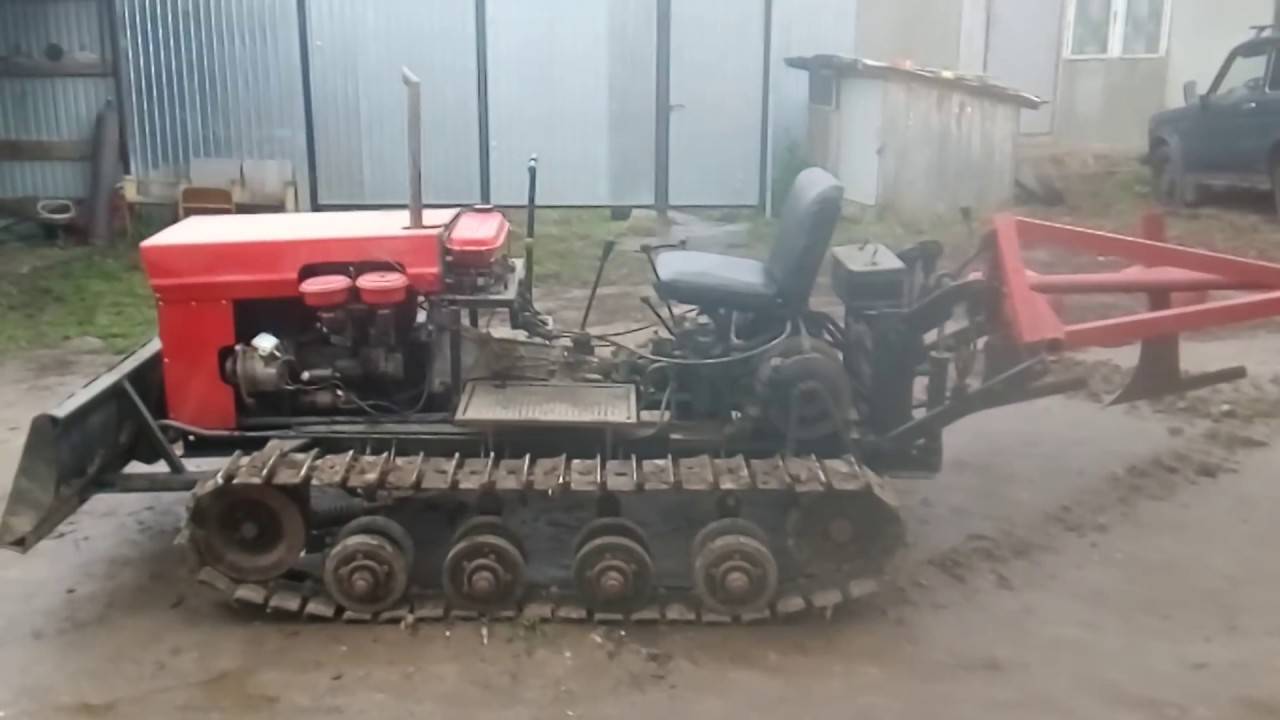

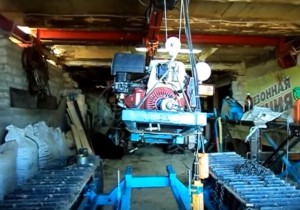

Готовая рама самодельного минитраткора
Как показано на видео для изготовления рамы будет необходим сварочный аппарат. Усиленную жесткость конструкции основания агрегата на гусеницах создают лонжероны, сделанные из прочного материала. Обычно их делают своими руками 3-х ступенчатыми – наружные из прочного швеллера, а внутренние с железной квадратной трубы, повышенной жесткости.
Стоит помнить, что переднюю траверсу нужно конструировать короче от заднего аналога. На видео отображено, что если переднюю траверсу изготавливают из швеллера по д номером 12, то заднюю часть рамы нужно делать из швеллера 16 размера.
Силовой агрегат
Второй важный этап в создании домашнего помощника на гусеничном шасси – это выбор двигателя. Как видно из видео для создаваемого мини трактора сойдет любой мотор, если он подходит по мощности и соответствует крутящему моменту. Здесь идеальным вариантом будет установка дизельного движка мощностью 12 л.с., с четырьмя цилиндрами и водяным охлаждением.
Еще не плохим вариантом в решении данного вопроса будет мотор с мотоблока «Садко». Для уменьшения оборотов в таком движке нужно будет своими руками установить дополнительные шкивы. Таковые самодельные конструктивы уменьшают скорость вращения коленчатого вала мини трактора в 3,5 раза.
Обычно установка моста не вызывает никаких затруднений. Для этого не потребуется вносить дополнительно изменения в конструктивы в раму агрегата. Здесь идеально подойдет мост, снятый с любой модели отечественного автомобиля.
Например, для мини трактора можно применить задний мост из ГАЗ – 21 «Волга». Его придется своими руками лишь укоротить до ширины 800 мм и срубать заклепки на фиксирующих чулках удаляются, чтобы можно было разместить все механические элементы.

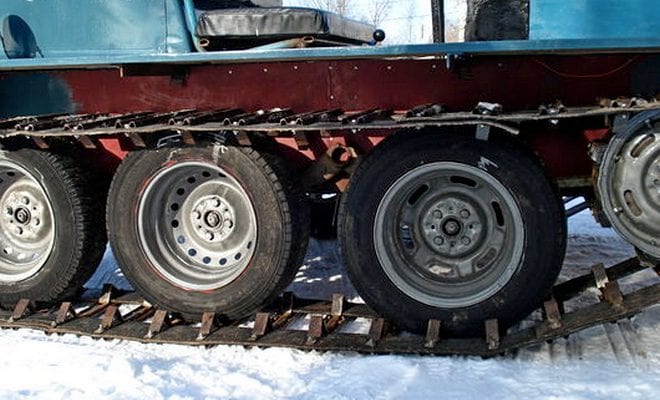

Гусеница

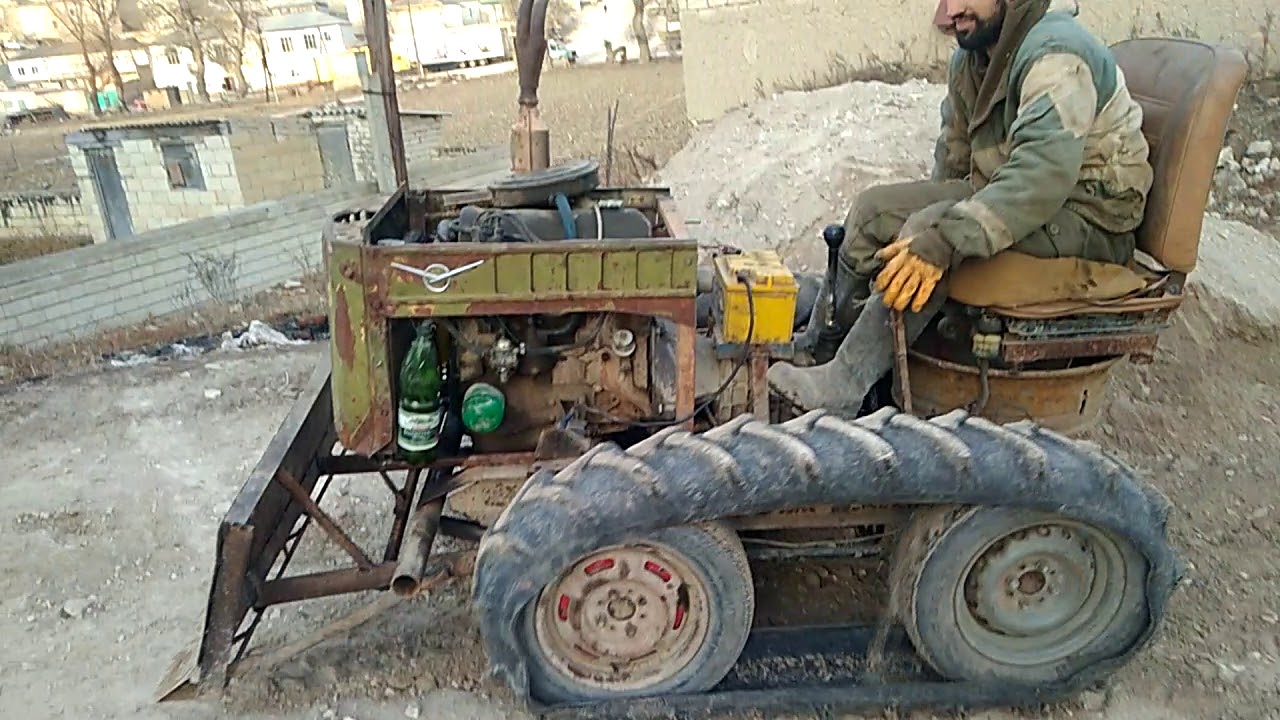

Самодельные шасси агрегата довольно просто изготовить в домашних условиях. Для этого понадобится комплект колес, например из тележки и старая покрышка из колеса большой машины. Размеры указанных элементов для шасси мини трактора нужно выбирать исходя из габаритов, создаваемой машины. Самодельные гусеницы изготавливаются просто. Нужно по бокам обрезать приготовленную покрышку и одеть на смонтированные колеса
Здесь важно не ошибиться в размерах
Другие механизмы
Каждый механик понимает, что конструируемый гусеничный агрегат не сможет самостоятельно двигаться без узла сцепления и коробки передач. В качестве последнего элемента можно использовать переключающее устройство, снятое с грузовика ГАЗ – 53. Сцепление, взятое с автомобиля ГАЗ – 52, идеально конструктивно впишется в конструкцию будущего домашнего помощника.
Как сделать своими руками

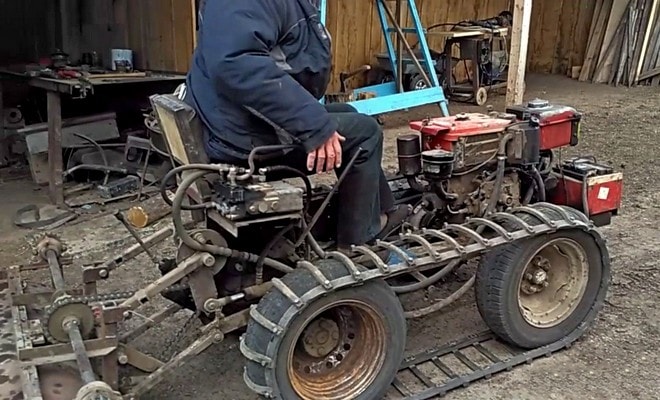

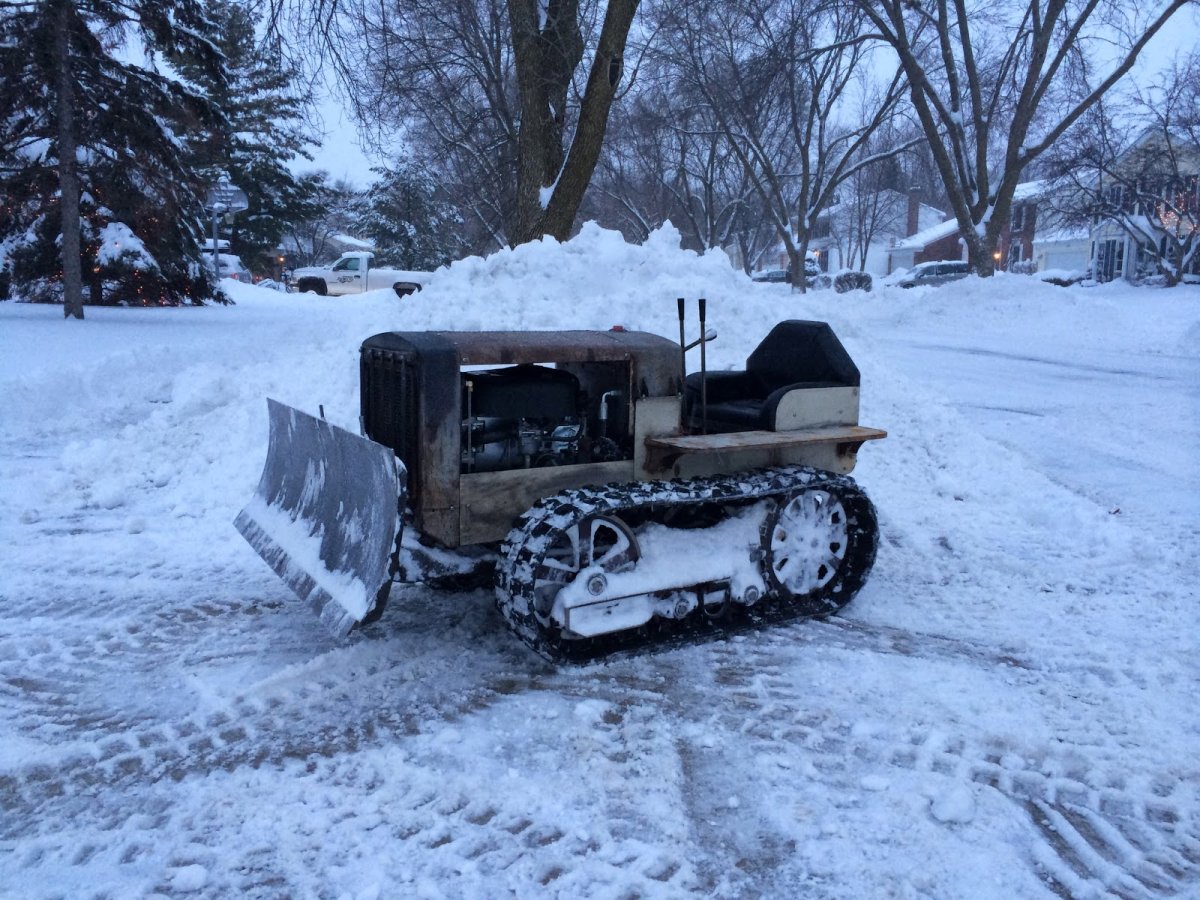

Самодельный гусеничный минитрактор представляет собой конструкцию, состоящую из различных рабочих узлов. Каждый такой узел изготавливается отдельно, поэтому и рассмотрение минитрактора будет заключаться в описании его составных частей.
Данная часть является определяющей, ведь от её прочности будет зависеть устойчивость всей конструкции, ведь именно на раму присоединяются остальные узлы. Для изготовления рамы нам понадобится сварочный аппарат, пару траверсов и два лонжерона.
Для облегчения труда и увеличения производительности созданы различные виды ручных культиваторов для обработки почвы на даче. С ручным культиватором для дачи ваша работа станет быстрой и легкой.
В последнее время большой популярностью пользуется малогабаритная сельскохозяйственная техника, позволяющая осуществлять ту же работу, что и их «старшие братья», но стоят они при этом на порядок меньше. Тут все о преимуществах мини зерноуборочного комбайна.
При этом, передняя траверса будет меньшей по размеру, чем задняя, т.е. если на переднюю часть используется швеллер №12, то для задней части нужно швеллер №16.
Двигатель
Выбор нужного двигателя является не менее ответственным делом, чем изготовление рамной конструкции. В принципе, для данной цели подойдет практически любой мотор, отвечающий требованиям к мощности и крутящему моменту.
Оптимальным решением будет использование дизельного агрегата, мощность которого должна составлять не менее 12 л.с.
Желательно, чтобы у такого двигателя было водяное охлаждение
Важно понимать, что это допустимый минимум, при котором минитрактор будет работать, но не показывать хороших рабочих показателей
Поэтому, лучше всего использовать двигатель по-мощнее.
На чертеже наглядно видно специфику устройства двигательного редуктора, необходимого для самостоятельного изготовления мини трактора.
Для данных целей может прекрасно подойти мост, взятый со старых отечественных автомобилей, которые отслужили свой срок. К примеру, можно использовать задний мост, взятый с «Волги» ГАЗ-21. Единственное, его придется немного подкорректировать, сточив до ширины 80 см.
Кроме того, нужно удалить заклепки, расположенные на чулках фиксации.
Чертёж укорочения моста
Укорочение моста видно на чертеже:
Что касается переднего моста, то его можно изготовить следуя чертежу:
Если у вас нет в наличии готовых гусениц, то можно изготовить их собственноручно. Для этого нам понадобятся четыре колеса и две покрышки от колес крупногабаритной машины.
Размер колес нужно подбирать таким образом, чтобы они соответствовали габаритам всей конструкции, поэтому точные размеры дать сложно, ведь габариты рамы у всех разные.
Покрышку нужно обрезать с боков, а затем надеть её на колеса, расположенные на осях.
Сопутствующие механизмы
Понятно, что функциональность будущего минитрактора на гусеницах будет зависеть от коробки передач, а также узла сцепления. Для этих целей прекрасно подойдет коробка передач, взятая с ГАЗ-53, а сцепление можно «позаимствовать» у ГАЗ-52.
Вообще, порядок работ по конструированию будет содержать следующий алгоритм последовательных действий:
- Изготовление рамной конструкции из швеллеров путем сварки. Крепление на неё опорных катков, а также колес от тележки, которые будут приводить агрегат в движение.
- Установка двигателя, а также коробки передач.
- Монтирование дифференциала и бортовых тормозов, с последующим присоединением их к коробке передач.
- Присоединение водительского места, а также рулевого управления.
- Натяжка гусениц на колеса.
- В завершении сборки нужно проверить надежность всех креплений, а также работоспособность самого агрегата.
Самодельный гусеничный минитрактор своими руками, чертежи которого можно легко найти в интернете, представляет собой довольно невзрачную и простую конструкцию.
Однако, красота в этом деле не имеет абсолютно никакого значения, ведь главной задачей подобных агрегатов является выполнение целого комплекса работ, с которыми вручную не справиться.
А уж с этим самодельный минитрактор справляется на «ура», если конечно все работы выполнены верно, с соблюдением размеров и определенных рекомендаций.
Конструкция гусеничного агрегата
Конструкция гусеничного минитрактора самодельного типа включает в себя такие обязательные элементы:

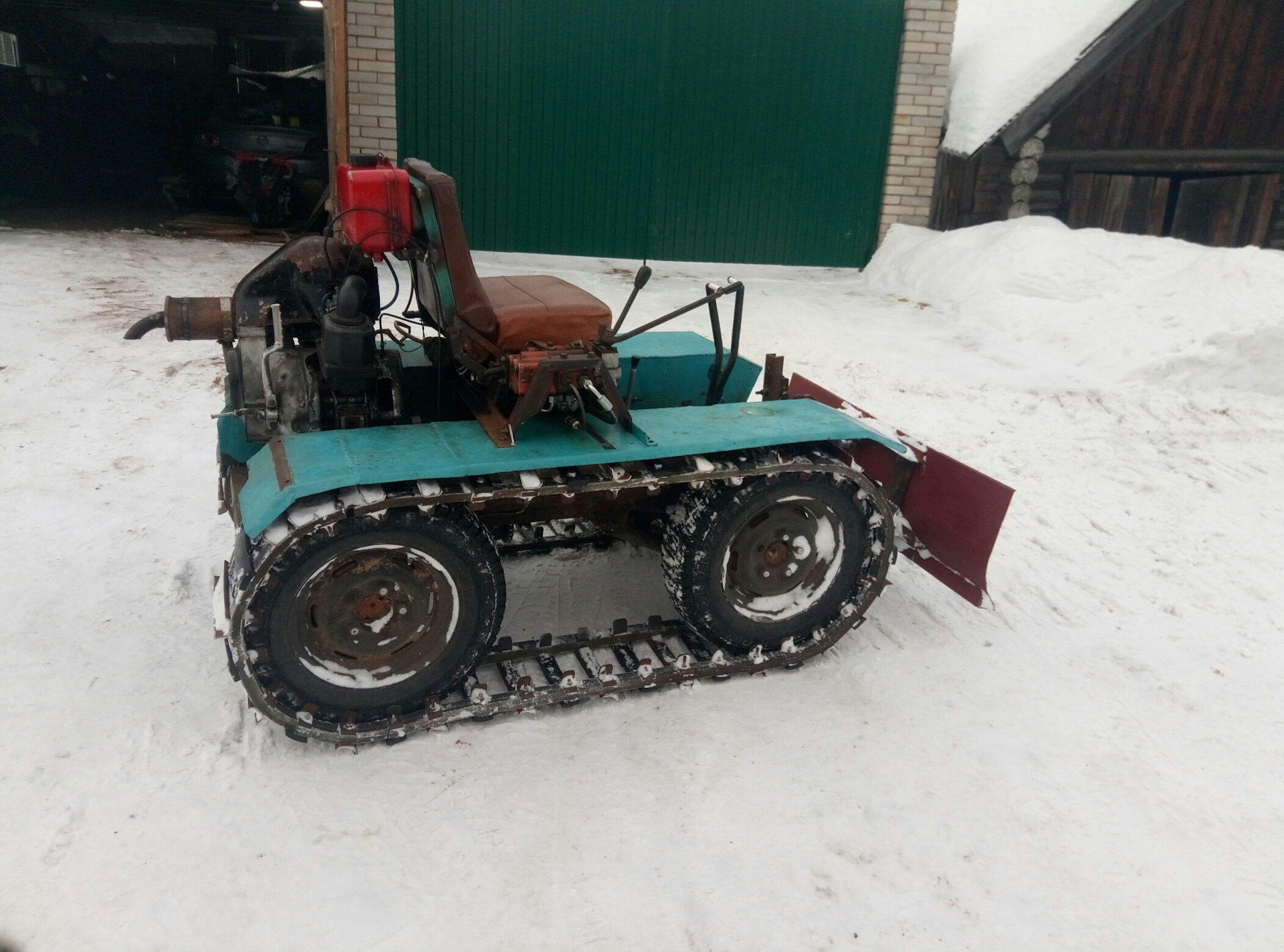

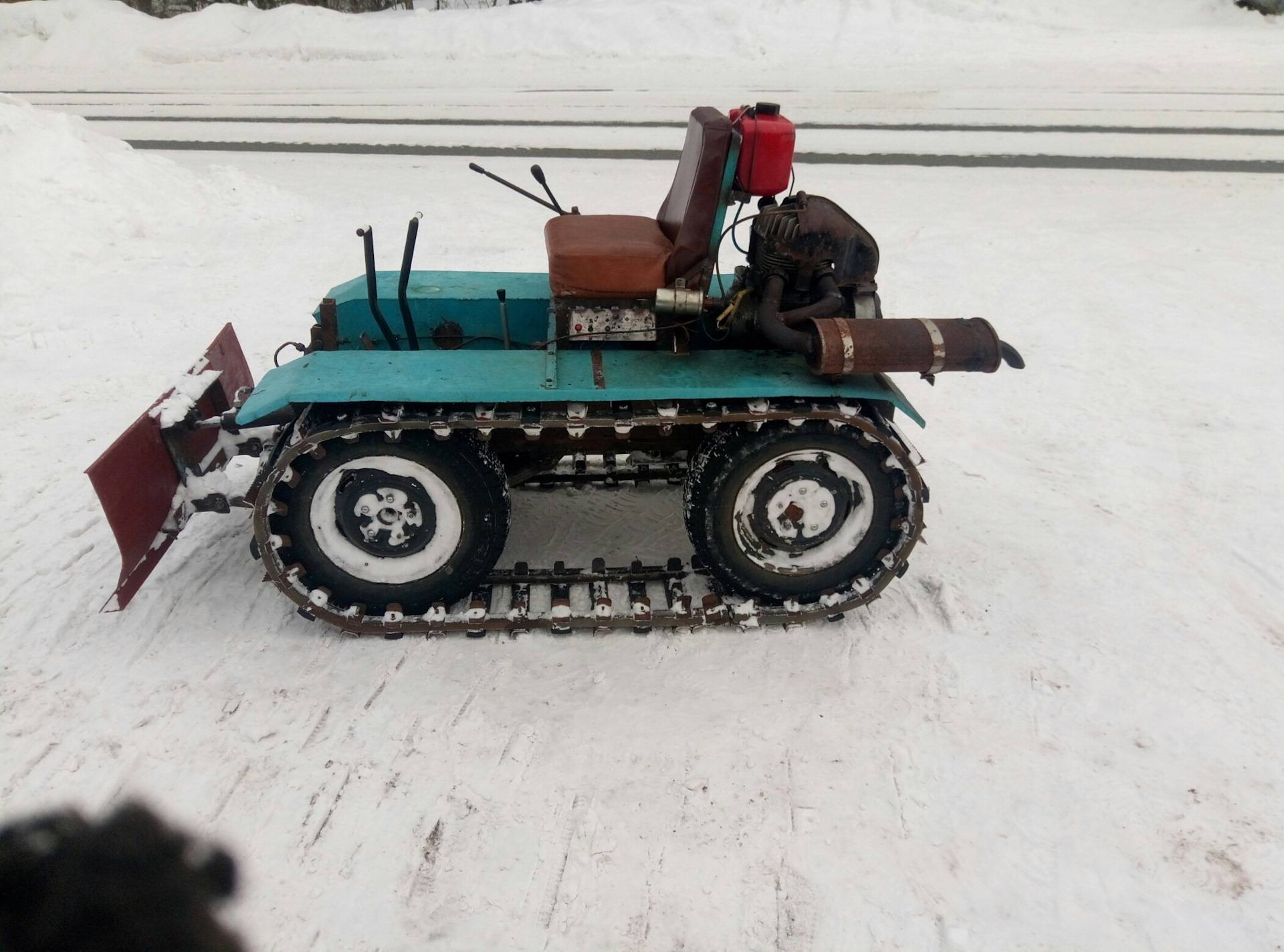

Самодельный гусеничный минитрактор
- раму с сиденьем, на которой закреплен ведущий мост и дополнительная ось;
- двигатель;
- мост;
- коробку передач с дифференциалом;
- гусеницы.
Рама — это основная часть минитрактора, к которой крепятся все остальные узлы и механизмы. Раму можно изготовить самостоятельного, но остальные детали необходимо приобрести.
Изготовление рамы
Для этого потребуется сварочный аппарат. Подойдет инверторный или трансформаторный, т. к. рама сваривается из швеллеров или балок из обычной стали.
Чертеж самодельного минитрактора
Для изготовления рамы необходимо предусмотреть два лонжерона (продольных несущих элемента) и две траверсы (поперечных). Для обеспечения большей прочности можно использовать один строенный лонжерон — боковые элементы из швеллера, а средний — из трубы квадратного сечения, с ребром жесткости.
Передняя траверса должна быть меньше задней. Оптимальный вариант — изготовление передней детали из швеллера двенадцатого размера, а задней — из швеллера шестнадцатого.
Сверху на раму монтируется любое удобное сиденье, устанавливается двигатель, КПП и все остальные элементы конструкции.
Рама для гусеничного минитрактора
Силовая установка
Чтобы сделать гусеничный минитрактор своими руками, потребуется дизельный двигатель мощностью от 12 до 40 л. с. (чем больше участок, который придется обрабатывать минитрактору, тем мощнее берется двигатель). Он должен развивать подходящий для трактора крутящий момент (в некоторых случаях потребуется уменьшить обороты).
Охлаждение силового агрегата — водяное, в противном случае он быстро вскипит.
Двигатель соединяется с коробкой передач и дифференциалом.
Дизельный двигатель для минитрактора
Мост
Это самая ответственная часть конструкции, в которой нельзя использовать бросовые элементы. Из-за технической сложности моста его, как и мотор, нельзя изготовить самостоятельно.
Рекомендуется взять исправный мост в комплекте от подходящей машины, например, от ГАЗ-21 «Волга». Для данных размеров его потребуется укоротить до 800 мм, обточив боковины, и снять заклепки на чулках фиксации.
Мост ГАЗ-21
Гусеницы и колеса

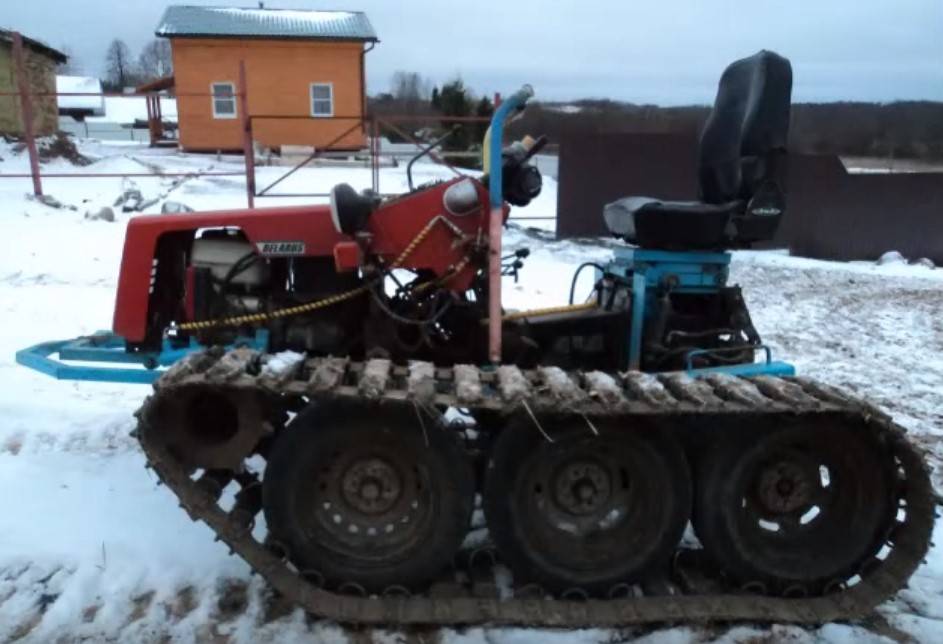

Для минитрактора на гусеницах своими руками используются покупные или самодельные гусеницы. Если приобрести их нельзя, то можно изготовить из старых покрышек с глубоким протектором, скрепив части скобами.
Крепление втулочно-роликовой цепи на гусеничной ленте
Гусеницы в маломощных минитракторах применяются резиновые. Они туго натягиваются на колеса, которые можно взять любые — обрезиненные от тележки, использовать старые автомобильные диски и т. п. Из-за малой длины гусеничного аппарата нет необходимости устанавливать промежуточные катки.
Стыковка гусеничной ленты для минитрактора
Силовой агрегат

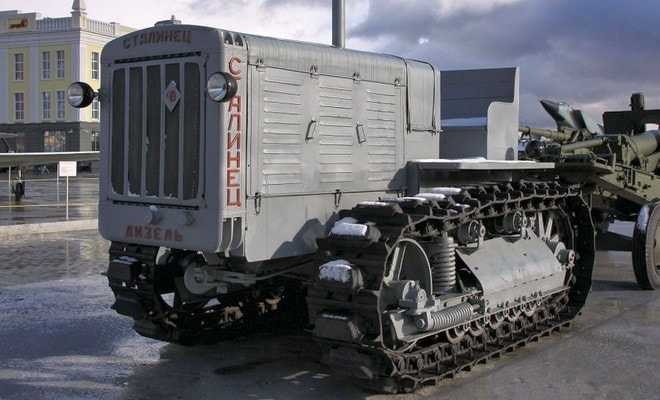

Ранние образцы гусеничных машин оснащались двигателями внутреннего сгорания, работавшими на тракторном керосине или бензине. Чисто бензиновые тракторы распространения не получили из-за низкого крутящего момента двигателя. К началу Второй мировой войны появились первые серийные гусеничные машины с дизельными двигателями. В СССР первой дизельной машиной стал С-65 «Сталинец», который производился в Челябинске с 1937 по 1941 год.
Дальнейшее развитие гусеничных машин шло по пути совершенствования конструкции двигателей. В 1949 году на конвейер встал трактор ДТ-54, укомплектованный вихрекамерным дизелем. Машина продержалась в производстве 30 лет и разошлась по многим государствам мира тиражом 960 тыс. шт.
На импортных гусеничных машинах применяются дизельные двигатели, оснащенные турбокомпрессором и электронным контролем работы насос-форсунок. Применение электроники позволяет оптимизировать процесс впрыска топлива в зависимости от нагрузки и температуры окружающей среды. За счет этого достигается снижение расхода топлива и улучшаются экологические показатели двигателей.
Отечественная техника оснащается дизелями с турбокомпрессорами и механическими топливными насосами. По отдельному заказу изготавливаются импортные силовые установки.
Трансмиссия гусеничного трактора предназначена для передачи крутящего момента от двигателя на ведущие колеса, а также для поворота. Тракторы оснащаются диапазонными механическими коробками скоростей, имеющими до 24 передач переднего хода. Внутри диапазонов переключение производится без разрыва потока мощности. Для этого в конструкцию включены специальные муфты.
Импортная техника комплектуется автоматическими коробками, упрощающими работу оператора. Недостатком автоматической трансмиссии является ее сложность и необходимость проведения регулярного обслуживания.
Ведущий мост заднего расположения находится в одном картере с коробкой передач. Для передачи крутящего момента от вторичного вала коробки мосту используется редуктор с коническими шестернями. Системы блокировки редуктора не применяются, в роли блокирующих устройств выступают бортовые муфты сцепления и ленточные тормоза.
Branson 5220C
Branson 5220C можно отнести к категории наиболее дорогих. И это вполне объяснимо. Сельскохохяйственный полноприводный мотор позволяет обрабатывать большие площади. Мини-трактор сгодится для использования как на фермерском хозяйстве, так и в более масштабных проектах. Мотор работает полностью на дизельном топливе. Двигатель устройства имеет 4 цилиндра и его мощность достигает 55 л.с. Именно благодаря ей мини-трактор может разогнаться до 23,8 км/ч. Коробка передач мини-трактора имеет 24 скорости – 12 передних и 12 задних.
Внешний вид мини-трактора также приятно удивляет. Он несколько похож на трактор Grasshopper GH 220, но отличается от него качеством сборки. В надежности этого агрегата можно не сомневаться. Размеры составляют 331,6×132-182×236 см. Стоит отметить, что кабина здесь полностью закрытая, а ее высоту можно менять по своему усмотрению. То есть при заказе мини-трактора необходимо сразу указывать нужную высоту.
В кабине имеется полноценная отопительная система, а также кондиционер. Сидение максимально удобное для снижения нагрузки со спины водителя. За счет того, что кабина мини-трактора полностью герметична, на нем можно работать в любое время года.
Вес составляет 2015 кг, а максимальная грузоподъемность 1500 кг. Помимо всего прочего, на такой трактор можно крепить различные вспомогательные устройства вроде плуга.
Преимущества и недостатки самодельного минитрактора
Если следовать инструкциям и чертежам, это не так уж сложно. Во-вторых, вы будете знать конструкцию своей техники на все 100%, поэтому сможете устранить практически любые неполадки самостоятельно. То есть, вам не придётся обращаться в сервисы, что сэкономит время и деньги.
В-третьих, вы получите очень полезный опыт, поэтому сможете вполне заслуженно именовать себя Кулибиным нашего времени. Ведь подобная переделка под силу далеко не каждому, поэтому, если вам она удалась, то это вполне может считаться заслуженным поводом для гордости.
К недостаткам самодельных минитракторов своими руками можно назвать то, что своими руками у вас едва ли получится сделать минитрактор аналогичный по надёжности с заводским. Поэтому вам стоит готовиться к достаточно частым ремонтам и дальнейшему совершенствованию собственной техники.
Кроме того, вы можете получить травму в процессе переделки мотоблока. На что обратить внимание при переделке?
Нужно учитывать, что мотоблок и минитрактор представляют из себя разные по конструкции виды техники, поэтому, превращая один вид техники в другой, вы должны учитывать некоторые особенности, которыми обладает минитрактор.
Так, вы будете садиться на данный вид техники, от чего центр тяжести значительно повысится. Это моет негативно сказаться на прохождении поворотов, ведь ваш трактор может просто перевернуться. Чтобы этого избежать, вам требуется расширить ведомую ось.
Тогда площадь минитрактора также увеличится, а устойчивость, соответственно, повысится. Кроме того, в расширении явно будет нуждаться колёсная база. Специально для этой цели в продаже вы можете найти втулки, которые позволяют сделать минитрактор устойчивее и шире без токарных работ.
Мотоблок дез дифференциала
Также, на небольших и средних мотоблоках часто отсутствует дифференциал. Для его замены проще всего установить блокирующие колёсные удлинители.
Также вам обязательно нужно придерживаться правил безопасности при самой переделке, чтобы не получить травму. Работайте строго по чертежам, ведь это гарант того, что всё получится правильно.
Минитрактор из мотоблока своими руками станет не просто сельскохозяйственной техникой, но и настоящим поводом для гордости для любого мужчины.
Поэтому любому, кто нуждается в подобной технике, стоит попробовать сделать её самостоятельно. Благо, вся необходимая информация для этого есть, а материалы приобрести несложно. Мотоблоки очень полезны в хозяйстве. Но нередко бывает, что старые модели люди не используют.
Участью такой техники очень часто становится бесцельное пребывание в гараже и постепенное ржавение. Проблема в том, что многие не знают, что из мотоблоков даже старого образца можно соорудить нужную технику, например, минитрактор.
Данная машина будет крайне полезной в сельском хозяйстве, ведь с помощью неё можно проделывать широчайший спектр работ. Поэтому даже старые мотоблоки можно весьма успешно использовать для создания минитракторов, которые вам более чем пригодятся.
Сделать это можно и из нового мотоблока, если считаете, что компактный трактор вам нужнее.
Grasshopper GH 220
Данный мини-трактор также относится к моделям в средней ценовой категории, но его внешний вид значительно отличается от предыдущего. В данном случае мини-трактор имеет действительно маленькие размеры 250x120x123,5 см. Вес машины — 960 кг. Модель не имеет полноценной кабины и крыши. Также здесь не предусмотрен навес, поэтому работа на тракторе может выполняться лишь при благоприятных погодных условиях. Это, пожалуй, единственное упущение разработчиков.
Мини-трактор Grasshopper GH 220 имеет 4-цилиндровый мотор и специальную систему охлаждения. Мощность составляет 22 л.с, максимальная скорость 28 км/ч.
Техника отлично справится со всеми основными задачами: равномерное рассеивание культур, их сбор, разравнивание щебня или песка и многое другое. Заднеприводная модификация позволяет устанавливать на устройства различные вспомогательные аксессуары — плуг, газонокосилка, почвофреза. В целом такой мини-трактор отлично подойдет не только для бытовых целей, но и для обработки больших площадей.
Из чего сделать ходовую
Чтобы собрать минитрактор, требуется подготовить его ходовую часть. В нее входят колеса, передний и задний мосты, элементы трансмиссии.
При выборе колес для минитрактора следует учитывать цели использования последнего. Если агрегат сооружается для перевоза и перетягивания грузов, то будет достаточно диаметра дисков в 16 дюймов. При использовании трактора в полевых условиях лучше использовать более массивные колеса, имеющие диски с диаметром от 18 до 24 дюймов.
Если ведущим мостом в вашем тракторе будет только задний, то передняя балка изготавливается достаточно просто.
- Необходимо приготовить 2 поворотных кулака от автомобиля ВАЗ Классика.
- Из профильной трубы (квадрат 40х40 мм) отрезается необходимой длины кусок. От длины данной балки будет зависеть ширина колеи.
- Далее, к этой трубе привариваются стойки из уголков 35х35 мм. К ним будут крепиться поворотные кулаки. Рулевую сошку отсоединять не нужно — она пригодится при установке механизма рулевого управления.
- К уголкам привариваются кронштейны, в которые устанавливаются шаровые опоры.
- Передняя балка минитрактора также имеет по центру качающий механизм. В данном случае он вместе с крестовиной снят из автомобиля УАЗ.
Чтобы изготовить самодельный передний мост, а также задний его аналог для полноприводного агрегата, потребуется взять 2 одинаковых узла ходовой части, например, от автомобиля ВАЗ или Москвич, и укоротить их. Как укоротить мост от автомобиля ВАЗ, можно узнать из этого видео.
Поскольку мосты уже имеют встроенный механизм передачи вращательного движения на ось колес, то изготавливать самодельный редуктор не потребуется.

Другие производители гусеничных машин « Классические бульдозеры
Эти изображения похожи на те, что вы увидите в книге «Классические винтажные гусеничные машины и бульдозеры, том 2». Нажмите на каждое изображение, чтобы увидеть увеличенную версию.
Трактор Mead-Morrison Model 55 буксирует дисковую борону недалеко от Александрии, штат Вирджиния (1930 г.). National Archive and Records Administration
Трактор Avery Track Runner (1923 г.
Трактор Avery Track Runner (1923 г.), Canandaigua NY
«Old Smokey» — самодельный трактор с двигателем Cummins (1944). Однозначно уникальная машина. Heidrick Ag Museum, Woodland, CA
Погрузчик Agricat, Берривилль, выставка VA, 2008 г. Уильям Аннечини фото
Трактор Bates Model D Steel Mule.
Трактор Bates Model 35 Steel Mule (1930 г.)
Трактор Bates Model 35 Steel Mule (1937 г.), Музей HCEA, Боулинг-Грин, Огайо
Трактор Bates Model 45 Steel Mule (19)30), Heidrick Ag Museum, Woodland, CA
Полугусеничный трактор Bates Model D (1921 г.), Heidrick Ag Museum, Woodland, CA
Clark Model CA-1 Бортовой бульдозер (1941)
Clark Model CA-1 Airborne бульдозер (1941 г.)
бульдозер и экскаватор DFab Mfg Trackmaster (1960 г.), William Annechini Image
трактор Fordson с гусеницами Hadfield-Penfield Rigid-Rail Model X (1926 г.), Ed Bezanson Photo
Fordson с полугусеничным преобразованием CAHL ( 1923), Музей сельского хозяйства Хейдрика, Калифорния
Fordson с переоборудованием гусеничного трактора Trackson, Транспортный музей Коулза, Бангор, Мэн
Трактор Fowler Mark VF (производства Великобритании).
Трактор Fowler Mark VF (производство Великобритании). Музей 100 лет прогресса, Карфаген, Северная Каролина
Полугусеничный трактор Leader-Quincy Model 25-40 (1917 г.), Heidrick Ag Museum, Woodland, CA
Leader-Quincy Model 25-40 трактор (1917 г.), Heidrick Ag Museum , Woodland, CA
Трактор National Model 25 (1930), Heidrick Ag Museum, Woodland, CA
Трактор National Model 25 (1930), Heidrick Ag Museum, Woodland, CA
Мини-гусеничный трактор Mead, Rockville, VA
Minneapolis-Moline Гусеничный погрузчик Mo-Trac. 100-летний музей прогресса, Карфаген, NC
Schramm Model 60 Crawler Pneumatractor (1948), HCEA Show, 2009
Schramm Track-Welder (1957), HCEA Show, 2009
Tucker Sno-Cat-Track, Roanoke, Roanoke, Show, 2009
Tucker Sno-Cat Quad-Track, Roanoke, Roanoke, Roanoke, Show, 2009
Tucker Sno-Cat Quad-Track, Roanoke, Roanoke, Roanoke, 2009
Tucker Sno-C VA
Трактор Westrak (1949 г.
Трактор Westrak, 1949 г.в.; только 2 из этих машин были когда-либо проданы.
Трактор Yuba Model 20-35. Выставка «100 лет прогресса», Карфаген, Северная Каролина
Трактор Yuba Model 20-35. Выставка «100 лет прогресса», Карфаген, Северная Каролина
Трактор Yuba Model 12-20 (1920 г.), Heidrick Ag Museum, Woodland, CA
Yuba Model 12-20 трактор (1920 г.), Heidrick Ag Museum, Woodland, CA
Yuba Трактор Model 15-25 (1920 г.), Heidrick Ag Museum, Woodland, CA,
Трактор Yuba Model 15-25 (1920), Heidrick Ag Museum, Woodland, CA
Трактор Yuba 12-20 (1915 г.), Heidrick Ag Museum
Полугусеничный трактор с насосом для опрыскивания бобов (1925 г.), Heidrick Ag Museum, Woodland, CA
Половина насоса для опрыскивания бобов гусеничный трактор (1925 г.), Heidrick Ag Museum, Woodland, CA
Описание конкретных маленьких моделей
Гусеничный вариант трактора стал незаменимым помощником в хозяйстве, а в частности в подсобном хозяйстве индивидуального использования. Он легко справляется с своими непосредственными задачами, выполняя задачи по культивации, а в некоторых случаях позволит даже выполнить функции снегоуборщика и многое иное.
Стоит уделить отдельное внимание тому, что гусеничный мини-трактор за короткое время превосходно адаптировался в нашей среде. Их количество изо дня в день постоянно растет, позволяя предполагать, что их популярность основана не на какой-либо маркетинговой программе. Однако проблема заключается в том, что их разнообразие настолько велико, что рядовой потребитель при выборе может потеряться в количество марок, моделей и брендов
Однако проблема заключается в том, что их разнообразие настолько велико, что рядовой потребитель при выборе может потеряться в количество марок, моделей и брендов.
Давайте на конкретном примере разберем гусеничные минитрактора российского производства.
Техника Земляк
В первую очередь стоит отметить широкий спектр преимуществ или то, ради чего вам стоит обратить на него внимание в качестве потенциальной покупки:
- надежность,
- простота работы с трактором,
- доступность комплектующих и запчастей,
- простота доставки и транспортировки,
- универсальность,
- мультизадачность,
- качество сборки,
- высокая проходимость,
- доступная стоимость,
- удобство.
Если обращаться к техническим параметрам гусеничного мини-трактора Земляк С1100. В первую очередь стоит отметить:
- Дизельный двигатель 1100, способный выдавать мощность в 15 л/с.
- Достаточно неплохой вариант мощного двигателя для стандартных «персональных» задач. При этом двигатель достаточно экономичен, что подтверждается декларируемыми параметрами в 0,4 л/ч.
- Номинальная частота вращения достигает 2300 м2/ч, а производительность составляет 700 м2/ч.
- Двигатель приводится в движение 2 ремнями, охлаждение – воздушное.
- Дорожный просвет трактора составляет 130мм, глубина рыхления 250мм.
- Вес трактора составляет 438кг, колесная база – колеса/гусеницы.
Стоимость гусеничного мини-трактора Земляк, как все уже привыкли, довольно не велика. Цена на Земляка составляет около 105 тыс. рус. руб.
Конкуренцию Земляку составляет не менее мощный и точно не менее надежный вариант гусеничного типа Уралец.
Уралец российского производства
Специфика Уральца такова:
- Мощность Уральца составляет 12л.с.
- Его номинальная масса – 1030кг.
- Необходимо также отметить специфический характер данной конструкции этой модели мини-трактора, которая заключается в применении типовой колесно-гусеничной базы.
- Модель оснащена первоклассным независимым валом, а также имеет устройство 3-точечного типа.
Получение более результативного использования мини-машины стало доступно за счет применения ступенчатого типа колейной регулировки. Данная функция получила реализацию через выдвижение кончиков передней оси, а также плюс переналадки колесного движителя на гусеничный и перестановки задних ступиц колес.
Для трактора применим двигатель сравнительно большого размера.
Уралец идеально подходит в качестве гусеничного представителя вашего подворья, обеспечивая хорошие тягово-сцепные свойства, при этом можно гарантировать более, чем в 2 раза, снижение уровня воздействия на почву.
Без каких-либо затруднений может выполнить и работы особенного назначения Выступает в виде фронтального и грейферного погрузчика, как экскаваторная техники и даже как хороший роторный снегоочиститель.
Цена на гусеничный минитрактор уралец составляет в среднем 190 000 руб.
Более подробно о минитракторе Уралец смотрите на приведенном видео:
Минитрактор из мотоблока Зубр
Такой трактор из мотоблока имеет неплохую силовую установку, работающую на дизельном топливе
Чтобы получить качественную конструкцию, следует уделить внимание следующим элементам:
- Установка гидравлической системы, которая позволит использовать навесное оборудование.
- Передняя балка оснащается специальными или родными колесами, которые будут обеспечивать правильную балансировку.
- Двигатель устанавливают на раму во фронтовой части, что сохраняет правильный баланс трактора.
Чтобы самоделка получилась максимально прочной, все ее части соединяют специальными крепежными элементами и обрабатывают сваркой.
Как сделать кабину для минитрактора
Если в летний период работать на минитракторе можно и без кабины, то с наступлением осенне-зимнего периода использование агрегата становится довольно некомфортным или вообще невозможным. Поэтому умельцы стараются собирать трактора с кабинами, чтобы использовать данную технику круглый год.
Кабину для самодельной техники изготавливают из листовой стали по заранее подготовленному чертежу. За основу расчетов можно взять кабину от трактора МТЗ. На следующем фото показан чертеж, исходя из которого, можно сделать кабину самостоятельно.
Совет! Если размеры кабины, имеющиеся на чертеже, не подходят под размеры вашего минитрактора, то их необходимо изменить. Но главное, что нужно учитывать при коррекции размеров — это размер лобового стекла и высоту кабины. Потолок ее должен быть выше головы сидящего в кабине человека на 25 см.
Кабина изготавливается следующим образом.
- Первым делом, нужно собрать каркас из деревянных брусков согласно размерам чертежа.
- Далее, по размерам деревянных деталей каркаса режут металлическую профильную трубу. Все детали соединяют методом сварки.
- Сваренную конструкцию ставят крышей на землю и приваривают внутри кабины держатели для стекол.
- Крыша изготавливается из листовой стали 1 мм. Фрагмент можно вырезать болгаркой и приварить к верхней части кабины.
- Пол и боковые части кабины изготавливаются из листовой стали толщиной 2 мм.
- Каркас дверей также сваривается из профильной трубы. Для автоматического закрывания дверей на каркас можно установить газовые лифты.
- После установки стекол кабину можно обшить изнутри поролоном и обтянуть его кожзаменителем.
- Кабина устанавливается на раму, на заранее приготовленное для нее место.
В целом, чтобы лучше понять, как изготавливается минитрактор своими руками, можно посмотреть это видео, своеобразное пособие для начинающих.
Пошаговое изготовление
Процесс изготовления самодельного минитрактора на гусеничном ходу не является сложным. Часто мастера делают его на основе старого мотоблока посредством установки специального адаптера. Существуют и такие конструкции, узлы которых полностью собраны своими руками.
Чтобы повысить теоретические навыки и знания по инженерной механике, специалисты рекомендуют почитать техническую литературу, воспользоваться интернетом, ознакомиться с руководством по эксплуатации сварочного оборудования.
Читать еще: Трактор кейс 340 магнум
Рабочие показатели самодельного гусеничного минитрактора мало отличаются от заводских моделей, затраты на их создание минимальны, особенно в случаях использования готовых узлов, гидроразъемов и адаптеров с неисправной техники.
Набор механизмов, материалов и необходимых инструментов имеет следующий вид:
- сварочный аппарат;
- расходные материалы электроды, проволока, газ, кислород;
- электродрель со сверлами;
- гаечные ключи и отвертка;
- болгарка;
- диски для нарезания металла;
- крепежные элементы;
- металлопрокат для рамы;
- смазочные материалы;
- грунтовка и краска.
Рабочие узлы делаются по отдельности и собираются. При сборке чертежи каждой детали необходимо сверить с изготовленными механизмами.
Рама и кабина
От прочности и жесткости рамы зависит устойчивость всей конструкции, т.к. на основу устанавливаются все механизмы и узлы.
Рама представляет собой сварную базу, состоящую из поперечных траверсов и продольных лонжеронов. Профессионалы выполняют лонжероны 3-ступенчатыми и сваривают их из отрезков стального облегченного швеллера №10. Передние траверсы делают из швеллеров №12, задние №16.
Для увеличения устойчивости по внутренним углам кронштейнов переднего моста устанавливают косынки 5 мм из стали «тройки». К лонжеронам спереди присоединяют стальные пластины крепления конструкции по 8 мм к заднему мосту и кронштейну навески, по боковым сторонам приваривают стальные подножки. На раме сверлят 15 крепежных отверстий М12 по месту установки деталей и узлов согласно чертежам, предусматривают возможность крепления двигателя и сидения.
В переднюю траверсу монтируют 2 сварные втулки из 20 мм Ст3, в задней кронштейн рулевой колонки из стальной полосы сечением 8х70 мм.
Затем к основанию крепятся опорные катки и колесные пары.
При желании гусеничную самоделку можно изготовить с кузовом из нержавейки, который будет защищать водителя и механизмы машины от грязи и воздействия внешних механических факторов.
Двигатель и электрооборудование
Для минитрактора выбирают двигатель, который отвечает требованиям по мощности и крутящему моменту. Более всего подходит дизельный 4-цилиндровый силовой агрегат не менее 12 л. с. с водяным охлаждением. Для увеличения технических показателей можно использовать мотор и мощнее.
Электрооборудование подключается по электрической схеме. Аккумуляторную батарею встраивают под сидением машины в специальный ящик. Фары, габаритные фонари, сигналы торможения не являются обязательными и устанавливаются по мере возможности и при желании мастера.
Ходовая система и тормоза
Движители устанавливают с 2 сторон рамы. Остов трактора соединяется с опорными катками с помощью подвески, передающей силу тяжести и обеспечивающей плавность хода при повороте и движении по неровной поверхности. Роль катков выполняют колеса, которые можно снять с садовой тележки, вместо траков подойдут автопокрышки с глубоким протектором.
На модуль можно установить дисковые тормоза, при этом машину оборудуют 2 мостами, наличие фрикционов и планетарной передачи необязательно. На тракторах специалисты ставят также ленточные тормоза. Они отличаются простотой и отличной совместимостью со всеми механизмами.
Рулевое управление и трансмиссия
Самодельный трактор на гусеничном ходу управляется за счет механизма поворота трансмиссионно-моторного блока. Стандартный руль следует присоединять после установки водительского сидения, чтобы настроить угол наклона и высоту.
Гусеницы
Гусеницы изготавливают из простых покрышек. С этой целью их разрезают пополам, соединяют и заклепывают металлическими пластинами. Такая гусеничная лента имеет низкое давление на грунт и большую проходимость. Для лучшего сцепления с землей снаружи монтируются грунтозацепы из металлических труб, приваренных к полотну.
Другие механизмы
Мастера в качестве КПП часто используют устройство с грузовика ГАЗ-53, сцепление снимают с ГАЗ-52.
Установку ходовой части облегчит применение готового заднего моста «Волги» ГАЗ-21, но его придется укорачивать до 800 мм и снимать заклепки на фиксирующих чулках.
