Общие принципы разборки
В основном, все бензопилы имеют одинаковые комплектующие, которые демонтируются по определенной схеме. Если же сборка пилы китайская, то беспокоится не о чем: чаще всего их делают по подобию европейских моделей. Как разобрать бензопилу:
- Снимается крышка сцепления.
- Убирается стартерная крышка. Чтобы это сделать, нужно выкрутить саморезы и убрать поперечную ручку.
- Чтобы снять ручку, нужно убрать крышку, которая закрывает воздушный фильтр.
- Бензиновый шланг удаляется с крышки штуцера.
- Демонтируется корпус пилы. Нужно открутить саморезы и снять крышку маслобака.
- Перед тем как снять модуль зажигания, нужно провести разбор барабана сцепления: нужно прокрутить коленвал по часовой стрелке до тех пор, пока поршень не перекроет выпускное отверстие газов.
- Затем необходимо открутить сцепление на бензопиле и снять муфту: нужно несильно ударить по нему молотком.
- Удаляются винты, демонтируется бензобак с масляным шлангом.
Регулировка тормоза цепи
Тормоз цепи часто не срабатывает по причине засорения смазкой или опилками тормозной ленты и пространства под крышкой. Следует очистить все части от засоров. Возможно, лента просто износилась, тогда ее необходимо заменить.
Работа тормоза цепи восстанавливается при помощи механической чистки
Некоторые части бензопилы изнашиваются быстрее, чем остальные. К ним относятся ведущая звездочка, шина, цепь, антивибрационные элементы. Для быстрой замены запчасти лучше всегда иметь под рукой. Не стоит пренебрегать и заточкой цепи.
В наши дни бензопила есть не только у тех, кто занимается лесозаготовочными работами в большом объеме или реализовывает строительные проекты из древесного материала. Силовой агрегат есть почти у всех дачников, жителей частного сектора и сельской местности.
Спрос на бензопилы высок, и это неудивительно, учитывая тот факт, что инструмент облегчает выполнение работы. Правда, регулярно бензопилы ломаются, независимо от их производителя, модели, цены, мощности и других особенностей. Но не многие знают, что паниковать в таком случае не нужно, ремонт китайской бензопилы своими руками могут выполнить даже те операторы, которые подобного опыта не имели.
Быстрое устранение неисправностей бензопилы
Схема заточки цепи бензопилы напильником.
Поломки бензопил, обусловленные износом цепи, устраняются путем заточки цепи при помощи специального станка. При установке цепи следует проверить величину ее натяжения, наличие смазки, степень износа и целостность зубьев ведущей звездочки цепи. При наличии критического износа или деформации звеньев цепи или зубьев ведущей звездочки их следует заменить.
Первым шагом при устранении неисправностей бензопилы, связанных с запуском двигателя, является проверка наличия и качества топливной смеси, процесса ее подачи в двигатель. Если топливная смесь хранилась более недели, ее необходимо слить и заменить свежей. Отсутствие смеси или затруднение подачи топлива в двигатель контролируется по состоянию свечи после нескольких пробных запусков.
Свеча, вывернутая из двигателя, должна иметь следы топлива, зазор между контактами должен быть чистым, и его величина должна составлять 0,5 мм. Если свеча залита топливной смесью, ее следует аккуратно протереть и высушить, а цилиндр и глушитель освободить от излишков топлива. Зазор свечи можно очистить от нагара шилом и тонкой наждачной шкуркой.
Устройство карбюратора бензопилы.
Необходимо проверить целостность топливного шланга и проконтролировать подачу топлива из него в карбюратор и двигатель. Для чего топливный шланг отсоединяется от двигателя, в результате топливо должно свободно вытекать из шланга. Если этого не происходит, необходимо проверить и заменить топливный шланг. Помимо этого, следует прочистить или заменить воздушный и топливный фильтры.
Иногда подача топлива затрудняется вследствие засорения отверстия в крышке топливного бака, предназначенного для подачи воздуха в бак. Если отверстие засорилось, его можно прочистить тонким шилом или иглой. Двигатель бензопилы не будет нормально работать и вследствие засорения глушителя, для прочистки его необходимо снять и удалить из него загрязнение и нагар.
Для проверки работы блока зажигания необходимо надеть на вывернутую свечу колпачок высоковольтного провода, а металлический корпус свечи прижать к блоку цилиндра плоскогубцами с изолированными ручками. Тогда при запуске можно проконтролировать наличие искры голубого цвета, что свидетельствует о нормальной работе блока зажигания. При отсутствии искры необходимо прозвонить провод зажигания при помощи тестера и проверить исправность переключателя блокировки зажигания. Для нормальной работы двигателя переключатель блокировки зажигания должен быть разомкнут.
Характерная неисправность модуля зажигания – нарушение величины зазора между катушкой и магнитами маховика. Величина зазора блока зажигания должна составлять 0,2 мм. При необходимости зазор устанавливается с помощью регулировочных винтов и контрольной прокладки толщиной 0,2 мм. Неисправный модуль зажигания необходимо заменить.
Устройство поршня бензопилы.
Если после проверки свечи, топливного шланга, карбюратора и блока зажигания двигатель не заводится, необходимо проверить состояние цилиндра и поршня. Для обеспечения надежной работы карбюратора и самого двигателя поршень и цилиндр двигателя не должны иметь царапин, трещин и нагара, поршневые кольца должны свободно прокручиваться и плотно прилегать к стенке цилиндра. Качество поверхности устройств можно оценить после разборки двигателя и извлечения цилиндра. Крышка последнего снимается, поршень извлекается и проверятся на наличие повреждений и нагара.
При наличии небольших повреждений цилиндр растачивается до ремонтного размера, поршневые кольца заменяются. Наличие сколов, деформаций или царапин на цилиндре свидетельствуют о необходимости его замены. Такого рода повреждения могут возникать при плохом качестве топливной смеси, а также при перегрузках или перегреве двигателя при работе.
Стоимость ремонта
| Замена свечи 200 | Замена катушки зажигания 600 |
| Замена масла 400 | Замена колпачка свечного 300 |
| Чистка карбюратора 900 | Замена сальника коленвала 600 |
| Замена фильтра воздушного 200 | Замена трубки впускного коллектора 600 |
| Чистка фильтра воздушного 250 | Переборка двигателя 4000 |
| Регулировка карбюратора 600 | Подтяжка глушителя 300 |
| Регулировка оборотов двигателя 600 | Промывка двигателя 300 |
| Регулировка клапанов 600 | Ремонт карбюратора 800 |
| Заточка ножа 400 | Ремонт кнопки остановки двигателя 800 |
| Балансировка ножа 300 | Ремонт механизма хода 1500 |
| Замена (установка) ножа 400 | Ремонт регулятора высоты колёс 500 |
| Замена (установка) ремня хода 600 | Ремонт редуктора 1500 |
| Замена (установка) троса газа 600 | Ремонт стартера 500 |
| Замена (установка) троса хода 600 | Смазка колёс 600 |
| Замена адаптера ножа 400 | Чистка бака 400 |
| Замена вариатора 1000 | Чистка от грязи 400 |
Проверка системы зажигания
Первое, что необходимо сделать при поломке бензопилы, – осмотреть свечу зажигания, отсоединив провод и аккуратно вывернув ее специальным ключом.
Составные части системы зажигания бензопилы: 1 – маховик с магнитами, 2 – модуль зажигания, 3 – свеча, 4 – провод высокого напряжения
Свечу зажигания выкручивают для проверки ее состояния
Ее внешний вид говорит о многом:
- Сухая. Скорее всего, в цилиндр не попадает топливная смесь. Дело не в системе зажигания, поэтому свечу закручивают обратно.
- Сильно забрызгана топливом. Причина избытка топливной смеси кроется либо в нарушении правил запуска, либо в неправильной регулировке карбюратора. Свечу тщательно протирают, перекрывают подачу топлива и включают стартер – чтобы удалить излишки топлива и проветрить камеру сгорания. Затем свечу помещают на место и еще раз запускают механизм.
- Покрылась черным нагаром. Это может свидетельствовать о применении некачественного масла, о неправильно отрегулированном карбюраторе или о неверно рассчитанном соотношении бензина и масла. Свечу следует промыть, очистить от нагара острым предметом (шилом или иглой), протереть электроды шкуркой и поместить на место.
Проверяя свечу, необходимо обратить внимание на зазор между электродами: нормальным считается от 0,5 до 0,65 мм. Поврежденную или изношенную прокладку нужно заменить
Большое количество черного нагара на свече зажигания говорит о нарушениях в работе двигателя
Для полной уверенности следует проверить и наличие искры. Для этого на свечу надевают кабель зажигания, плоскогубцами соединяют гайку свечи и цилиндр, заводят стартер и следят за появлением искры. Если она отсутствует – свечу нужно заменить. Если новая свеча также не выдает искры – проблема в высоковольтном проводе или в нарушении соединения со свечой.
На бензопиле заклинило цепь,ищем причину.1 часть.
Снимаем звёздочку и за одно смотрим состояние маслонасоса Ссылка на мой .
4. Потом нужно застопорить коленвал, чтоб он не крутился, когда будет откручиваться сцепление. Чтоб застопорить коленвал, к примеру, огромным воротком, нужно снять крышку ручного стартера и ввентить два болта в ротор позволяющей вести бухгалтерский учет (софт) зажигания. Либо вывернуть свечу зажигания, опустить поршень в НМТ и застопорить его там, затолкав в свечное отверстие веревку.
Читайте:
3. Дальше, вывернуть само сцепление – ключом из комплекта бензопилы, как еще его называют ключом для дисков болгарки, иначе говоря самодельным ключом (к примеру, из старенькой шины с 2-мя болтами) по часовой стрелке вывернуть сцепление (там левая резьба), чтоб сорвать нужно существенное усилие.
4. Потом снять с бензопилы барабан с ведущей звёздочкой. Смена барабана сцепления бензопилы делается по правилу: поменял две шины – поменяй один барабан.
5. Потом поставить новое сцепление и закрутить его руками по полной программе (закручивается против часовой стрелки). При всем этом нужно опять застопорить коленвал, чтоб заворачивая сцепление не поломать стартер, находящийся на другом конце коленвала бензопилы.
6. Далее собирается всё в порядке оборотном разборке.
7. Чтоб затянуть сцепление на бензопиле совсем, нужно ручку тормоза цепи подать вперёд, завести бензопилу и потом снять с тормоза.
Инструменты
Для регулировки понадобится следующий инструмент: спидометр, отвертки, в редких случаях специальные ключи. Разберем их назначение, потребность в наличии и стоимости.
| Орудие труда | Деловое свидание, встреча | Цена | Доступность |
| Спидометр | Позволяет точно определять обороты двигателя и регулировать их согласно требованиям производителя. Можно обойтись и без настройки, настроив на слух, при этом нужно понимать, что настройка не будет точной. Поэтому в нашем сервисе по ремонту инструментов мы используем качественный и дешевый спидометр, который можно заказать на aliexpress по этой ссылке. | 900 — 2000 руб 500-600 рублей на Алиэкспресс | Рекомендуемые |
| Набор отверток (шлицевая отвертка) | Большинству бензопил требуется простая отвертка с плоским лезвием для поворота регулировочных болтов. | 300 — 700 руб | Обязательно |
| Специальный ключ регулировки | Например, для регулировки карбюратора на бензопилах Husqvarna требуется специальный ключ, который доступен только в сервисных центрах, сертифицированных и авторизованных для ремонта производителем. Эта мера предназначена для уменьшения количества отказов из-за неправильных настроек неопытными пользователями и теми, кто занимается ремонтом без официального разрешения. | Изношенный | Пристрастился к бензопиле |

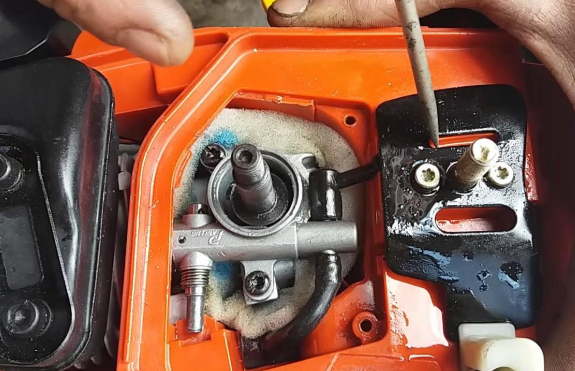

Почему на бензопиле не смазывается цепь?
Основной причиной этой проблемы служит поломка штатной системы смазки для установленной гарнитуры. В первую очередь нужно проверить масляную помпу.
По ее внешнему виду можно определить исправность узла:
- если насос полностью залит смазкой, значит масло вытекает сквозь отверстие или трещину в месте подключения трубки к помпе;
- если помпа полностью сухая, значит она не способна выкачать масло из соответствующего резервуара;
- трещины, крупные сколы и другие дефекты помпы – это также признаки необходимости ее замены.
Помимо маслонасоса нужно осмотреть трубки, по которым поступает смазка. В случае их надрыва или перегиба масло будет вытекать или возвращаться обратно в резервуар.
В некоторых случаях смазка не поступает на шину из-за забитых пазов, предусмотренных на ее поверхности. В них могут остаться мелкие опилки или пыль, которая будет мешать нормальной циркуляции масла. В таких случаях шину потребуется промыть чистым бензином и тщательно высушить.
Как правильно отрегулировать бензопилу – советы начинающим
Регулировка карбюратора китайской бензопилы своими руками
Разбираемся с типичными поломками цепи бензопилы
Бензопила заглохла и не заводится
Если инструмент заглох и не заводиться для начала стоит проверить наличие топлива в баке. Как ни странно это звучит, но про это многие забывают и при возникновении подобной ситуации, сразу пытаются ремонтировать инструмент, что может привести к серьезным поломкам.
В ситуации, когда пила заглохла, а бензин в баке еще есть, нужно оценить то, как работала пила до этого момента. Может при работе в последний момент появился посторонний звук, скрежет, звон, произошла потеря мощности или инструмент резко остановился. Все это позволить предварительно оценить ситуацию.
Двигатель заклинило
Достаточно часто встречается ситуация, когда пила работала и резко заглохла, причиной которой стало заклинивание двигателя, что в свою очередь произошло в результате обрыва юбки поршня, разрушения подшипника коленчатого вала, вылету штопорного кольца пальца поршня или разлому поршневого кольца.
Заклинивание двигателя легко определить, если потянуть шнур стартера. В случае, когда стартер не проворачивается, скорее всего, его заклинило, и дальнейший ремонт возможен только в сервисном центре.
Обрыв топливного провода
При работе бензопилы возникает вибрация, которая может стать причиной повреждения или обрыва топливной магистрали бензопилы. В таком случае бензопила заглохнет и произвести запуск будет невозможно. Для диагностирования неисправности, нужно провести осмотр и определить наличие подтеков топлива.
Перегрев
Перегрев двигателя при работе, может стать причиной того, что пила заглохла и не заводится. Перегрев достаточно опасен, так как может вызвать оплавление поршня в цилиндре и заклинивание двигателя. При первых случаях перегрева, стоит провести диагностику инструмента на наличие подсоса постороннего воздуха в двигатель, и регулировку карбюратора.
Подсос воздуха, как и не корректная регулировка карбюратора влияют на максимальное количество оборотов двигателя и его смазку, что в свою очередь вызывает перегрев и подклинивание инструмента.
Вам также могут быть полезны материалы:
- Декоративная отделка гипсокартоном
- Из чего выполнять дачные поделки своими руками
- Как поменять розетку в квартире своими руками
- Разнообразные поделки своими руками для дачи
- Стильная поделка из декоративной тыквы
Предыдущие материалы на сайте
- Своими руками к 8 марта оригинальный сюрприз
- Подарок на 8 марта своими руками дорогой женщине
- Как плести газетными трубочками
- Плетение из газетных трубочек
- Защищаем свою квартиру от посторонних шумов
Высокая степень износа
Кривая дуга распила может говорить о непригодности пильной гарнитуры. Визуально проверяют износ осмотром соприкасающихся поверхностей. Делают так:
- снимают шину с пилы;
- осматривают плоскость соприкосновения с цепью на торце;
- оценивают посадочный паз.
Просматривая весь паз, видят, насколько изношена левая и правая сторона шины по отношению к пазу. Стандарт – равномерный износ с обеих сторон, большая кривизна в ту или иную сторону – повод для замены дефектной детали.
В качестве профилактики не стоит забывать о смазке оборудования, проверке подающего сопла. Если оно забито, смазка не поступает, увеличивается износ шины. Некачественная смазка, плохое масло, неравномерность подачи состава также быстро выведут шину из строя.
Неисправность поршня и цилиндра
Если неисправен поршень или цилиндр, то здесь уже пахнет капитальным ремонтом. Со временем все механизмы выходят из строя, поэтому нужно быть готовыми и к такой поломке, особенно если инструменту уже не один десяток лет, и он отработал верой и правдой.
Ремонт ЦПГ бензопил
Убедиться в неисправности бензопилы ЦПГ (цилиндро-поршневой группы) можно путем выполнения следующих действий:
- Снимается глушитель
- Через отверстие можно осмотреть часть поршня. Если явных дефектов не наблюдается, то нужно измерить компрессию
- Для измерения компрессии применяется компрессометр, который ввинчивается вместо свечи
- При проворачивании коленвала (при помощи стартера) производятся измерения
- Если прибор покажет значение свыше 8-9 кгс/кв.см, то с компрессией все в порядке
Это интересно! Определить наличие компрессии можно на глаз, для чего свечное отверстие закрывается пальцем, и проворачивается коленвал. Если создаваемого давления в цилиндре достаточно, то палец будет всасываться внутрь.
Разборка и чистка глушителя
Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.
Порядок действий:
- снять глушитель;
- разобрать (есть и неразборные модели);
- очистить от нагара, используя моющие средства;
- высушить феном;
- установить на место.
Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.
Перебои в работе бензопилы сигнализируют о возможном засорении глушителя
Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.
Устранение проблем с глушителем
Бывает, что двигатель работает спокойно и без проблем при нулевой нагрузке, а при ее увеличении глохнет или работает с перебоями. Это вызвано, как одна из причин, засор в глушителе. Источником засора могут служить продукты сгорания отработанных материалов, переизбыток масла в смеси сжигания, или плохое его качество. В такой ситуации ремонт бензопилы не будет столь времезатратным, так как, чтобы устранить неисправность, необходимо лишь прочистить глушитель. Чаще всего забивается искрогаситель продуктами сгорания бензиновых паров.
Последовательность действий:
- снять глушитель. Выпускное отверстие лучше закрыть тряпочкой, чтобы туда не попадала грязь;
- разобрать сам глушитель, если он является разборным;
- специальными моющими средствами промыть его. Можно использовать сухую чистку. Делать это следует с использованием респиратора или других средств защиты дыхательных путей, так как в остатках сгоревших продуктов присутствуют канцерогенные вещества, которые сильно вредят нашему здоровью;
- просушить глушитель компрессором, пылесосом (выдувного действия) или обычным феном;
- собрать и установить на место.

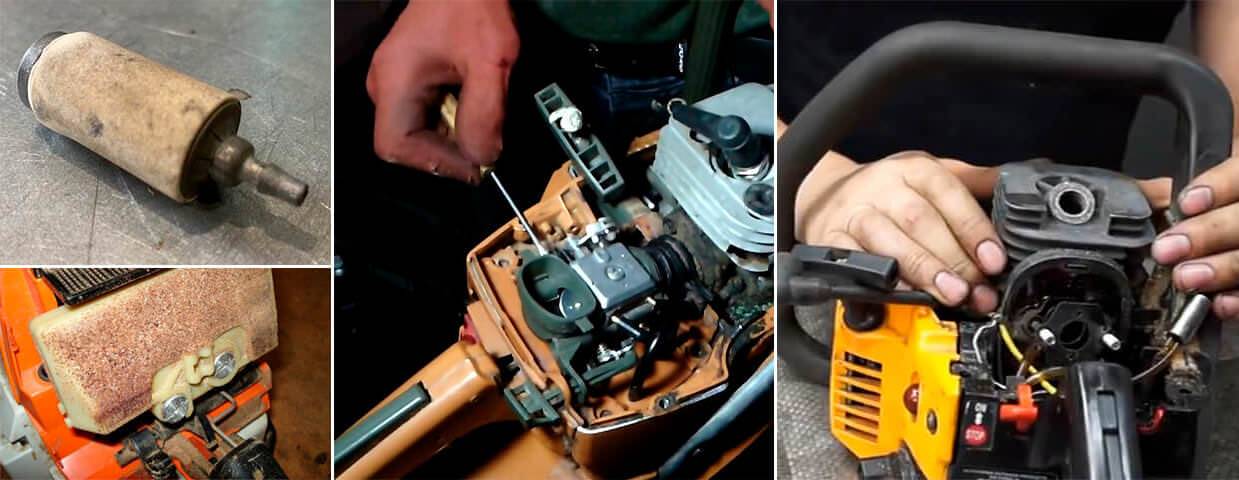

Проверка системы подачи топлива
В предыдущем разделе уже упоминалась одна из причин отсутствия подачи топлива в цилиндр — загрязнение топливного фильтра. Он проверяется интенсивностью струи из топливного шланга, слабая — фильтр нуждается в чистке, а в случае сильного износа — в полной замене. Профилактическая замена рекомендуется один раз в три месяца.
Плохой отток топлива может означать засор сапуна крышки бака. Очистка производится шилом.
Ещё один признак неполадки — отсутствие или плохая подача топливной смеси. Связано это с несколькими возможными причинами:
- загрязнение воздушного фильтра (промывка и последующая просушка);
- проблемы с карбюратором — возможен один из вариантов: сбой настроек, повреждённая мембрана, засорённые каналы.
Возможность регулирования карбюратора обывателями сведена к минимуму — регулировке холостого хода. Но даже правильная настройка последнего, значительно увеличит мощность вашей бензопилы. Плюс возможна неправильная заводская настройка, свидетельством последней служат:
- усиленная вибрация и повреждённый защитный колпак;
- сработанность цилиндро-поршневой группы;
- засорение карбюратора;
- невозможность запуска и мгновенная остановка после старта;
- падение производительности при возрастающем потреблении горючей смеси.
Регулировка проходит в две фазы: базовая, с выключенным двигателем и финишная — при работающем, заранее прогретом двигателе. Наладка производится регулировочными винтами, при базовом регулировании используются винты «L» и «H», третий — «T» пока не трогаем. Заворачиваем их до конца, а потом на 1,5 оборота в обратную сторону. Во время финишной наладки крутим винт «T» против часовой стрелки, чтобы добиться минимальных оборотов. Двигатель должен стабильно работать, цепь — оставаться на месте. Если после регулировки двигатель глохнет — нужно вернуть винт в изначальную позицию, продолжает двигаться цепь — дальше выкручивайте винт. Тестируем отладку при помощи:
- ускорения — обороты должны набираться быстро;
- максимального количества оборотов — при перебоях в зажигании ослабляем винт «H»;
- работы в холостом режиме — цепь должна не двигаться, обороты набираться максимально быстро.
Дополнительно используйте инструкцию, чтобы правильно отладить механизм карбюратора.
Основные неисправности и способы их устранения
Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.
Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.
Подтекает масло для смазки цепи
С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.
Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.
- Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
- Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.
Если бензопила не заводится
Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.
- На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто — его следует прочистить с помощью иглы.
- Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
- Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
- Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.
Двигатель бензопилы работает с перебоями
Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.
Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.
Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.
Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.
Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками
Проверка карбюратора и признаки необходимости его регулировки
Корректно работающий гарантирует максимальную эффективность работы бензопилы, то есть возможно развития полной мощности при наиболее экономном расходе топливной смеси. Регулировка этого узла как правило осуществляется заводом-изготовителем, однако его конструкция предусматривает возможность настройки уже в процессе эксплуатации.
О том, что такую настройку придется выполнить владельцу бензопилы свидетельствуют:
- Сильные вибрации или наличие повреждений защитного колпака.
- Износ ЦПГ.
- Засор карбюратора.
- Невозможность завести двигатель либо его самопроизвольные остановки после запуска.
- Увеличение расхода топлива и объема выхлопов при одновременном падении мощности двигателя.
Регулировка карбюратора бензопилы проводится в строгом соответствии с инструкцией завода-изготовителя с помощью трех специальных винтов, которые отвечают за максимальные («M») и минимальные («L») обороты, а также холостой ход двигателя («Т»). Дабы исключить нежелательное вмешательство неопытного пользователя в работу карбюратора, некоторые производители устанавливают только один винт холостого хода.
Конструктивные составляющие бензопилы
Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы — топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.
Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:
Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:
- Перестает заводиться;
- Заводится, но в скором времени останавливается;
- Перестает функционировать в распиле;
- Теряет свою мощность;
Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.
Исправная бензопила заводится с одного рывка и не дает сбоев в распиле
Устройство системы смазки
В зависимости от бренда бензопилы, детали смазочной системы могут немного различаться конструктивно, но их общее количество и схема подключения остается неизменной.
Основные составляющие детали системы смазки, это:
- масляный бак расположенный, как правило, в картере двигателя.
- Фильтрующий элемент, устанавливается в баке.
- Маслопровод, это шланг небольшого диаметра из маслостойкой резины.
- Сердце системы – масляный насос.
- Шестерня червячной передачи передающее усилие от двигателя на насос.
- Шина бензопилы, она тоже может считаться элементом системы смазки, так как имеет специальные отверстия для подачи масла, кстати и сама цепь участвует в транспортировке масла и соответственно тоже имеет некоторые элементы, предназначенные именно для обеспечения смазки.
Выявление проблем в запуске агрегата
Может возникнуть проблема при которой не заводится штиль 180. Она, как правило, связана с поломкой стартера. Фактически не происходит запуска агрегата после натяжения шнура.
Причинами отказа в запуске стартера могут быть:
- Выход из строя пружины.
- Треснутый либо поломанный шкив.
- Порыв троса для запуска.
Перед тем, как выяснить причины поломки, и приступить к ремонту стартера бензопилы, снимается корпус бензопилы. Для этого откручиваются винты, которые удерживают крышку со стартером. При этом применяются отвертки или специальный инструмент. При визуальном осмотре стартера выясняются причины почему инструмент не завелся.
Повреждение шкива трещинами и разрывами отражается на выполнении инструментом работ. Обнаружение механической неисправности либо дефектов в месте крепления пружины плавного спуска.
Уязвимым является место прикрепления, а также вставляемый в него кончик данной пружины. При выявлении неисправностей либо повреждений отдельных деталей стартера, производится их замена на новые.
Разборка и обслуживание поршневой системы бензопилы Stihl 180 – видео
Отремонтировать качественно агрегат можно при полном соответствии деталей марке бензопилы. Такая же схема замены запчастей действует и по отношению к электропилам при ремонте своими руками.
Принцип работы
Главный узел системы – насос. Принцип его работы следующий. При увеличении оборотов двигателя, шестеренка, установленная на главном валу, через червячную передачу приводит в движение вал насоса. В свою очередь, вращение вала создает определенное давление в масляной магистрали, что заставляет масло двигаться по ней в сторону шины.
Окончание масляного канала находится в месте соприкосновения шины с картером инструмента, где имеется продольная проточка, на которую при установке шины попадает её масляный канал.
Проточка необходима для обеспечения подачи масла на шину в независимости от степени натяжения цепи бензопилы. Проще говоря, в каком бы положении ни находилась шина в момент работы, масло через проточку будет на неё попадать.
Далее в смазочный процесс включается цепь, на звеньях которой, в зависимости от модели цепи, имеется либо проточка, либо отверстие посредством которых масло разгоняется по всей шине. С увеличение оборотов двигателя, скорость подачи масла тоже возрастает.
Некоторые модели бензопил оборудованы насосами, которые дополнительно имеют регулировку пропускной способности, и при возникновении необходимости, количество подаваемого масла системой смазки, можно увеличить или уменьшить.
Эта функция довольна удобна, т. к. позволяет экономить и не тратить лишнее масло.
