Как сделать болгарку из бензопилы своими руками

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

  • рамы;
  • двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
  • подвески, имеющей амортизатор;
  • руля;
  • пассажирского сиденья;
  • лыж либо гусениц;
  • системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Пилорама из бензопилы своими руками: видеоинструкция и чертежи

Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.

Пилорама из бензопилы — вариант №1

Для изготовления конструкции кроме бензопилы понадобятся:

  • два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
  • две рельсы;
  • уголки 50х100 мм и 40х40 мм;
  • отрезки водопроводной трубы в 25 см в качестве стяжек;
  • плита из стали толщиной в 4-6 см и длиной в 60 см;
  • подвижные шланги;
  • трубы с диаметром в 35-40 мм.

Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.

Далее выполняются следующие работы:

  1. По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
  2. Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
  3. Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
  4. Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.

После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого снизу стальной плиты приваривается уголок 40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.

На последнем этапе работ по изготовлению самодельной пилорамы необходимо сделать конструкцию для фиксации бревен. Для этого подвижные шланги и трубы следует расположить на необходимой высоте и закрепить их.

Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.

Пилорама из бензопилы своими руками – вариант №2

Состоит конструкция из четырех главных узлов:

  1. Пилы с приводом.
  2. Механизма для регулирования толщины изготавливаемой доски.
  3. Механизма для передвижения пильной части конструкции.
  4. Устройства для фиксации бревен.

Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.

Механизм для регулирования толщины досок.

Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.

Механизм для передвижения пилы.

Пила в конструкции перемещается вдоль рамы по направляющим уголкам, расстояние между которыми должно быть в 50 см. К стойкам необходимо приварить два ролика или подшипника на 20 мм. Нижний ролик должен удерживать пилораму от подъема, а верхний следует опереть на направляющий уголок.

Устройство для фиксации бревна.

На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.

Как выбрать инструмент?

В продаже можно встретить многочисленные типы дополнительных насадок для пилы. К таковым относятся – бензорез, пилорама, насос, бур и т. п. Несмотря на столь широкий ассортимент продаваемых насадок, можно изготовить и самостоятельно дополнительный механизм для бензопилы.

Чтобы выбрать пилу, которая послужит основой для новой дополнительной насадки, нужно учитывать следующие качества:

  • Мощность пилы. Двигатель, работающий в пределах 2-3 кВт, будет достаточным для множества приспособлений.
  • При выборе бензопилы лучше всего ориентироваться на недорогие модели, так как двигатель может не выдержать новую нагрузку. При покупке дорогой модели можно потерять кучу средств. Рекомендуется использовать устаревшие виды пил, чтобы при поломке не жалеть о растраченных вложениях.
  • Простота разборки пилы, чтобы можно было с легкостью собрать и разобрать устройство, а также выбрать дешевые запчасти.

Для применения переделок подойдут такие модели бензопил, как Урал, Штиль или Дружба.

Сделанные дополнительные насадки можно подразделить на следующие категории:

  1. Простые механизмы (болгарка, насос, лебедка, бур, мотоблок, мотор для лодки).
  2. Сложные механизмы (пилорама, устройство для уборки снега, электростанция, снегоход).

Тонкости установки

Прежде чем устанавливать приспособление на бензопилу, необходимо ознакомиться с правилами.

  • Сначала нужно очистить бензиновое устройство.
  • Нужно снять такие элементы, как боковая крышка, шина и цепь.
  • Так как боковая крышка может содержать в себе накопившиеся мелкие частички древесины, необходимо использовать сжатый воздух и продуть аппарат.
  • Нужно использовать небольшую верёвку с узелками, чтобы открутить свечу, приостановить ход поршня и коленчатого вала. После этого можно откручивать сцепление.
  • Нужно открутить штиль. С коленчатого вала необходимо снять чашку сцепления и либо заменить её, либо вмонтировать на неё шкив.
  • Сборку надо проводить в обратном направлении. Необходимо монтировать насадку-болгарку на штатную шину. Насадка устанавливается на 2 винтика крепления. Боковую крышку нужно прикрыть и затянуть её винтами.
  • Шток регулировочного винтика должен совпадать с отверстием в насадке. Если он не совпадёт, нельзя будет затянуть ремень. Если всё совпало, можно натягивать ремень.

Настольная циркулярная пила

Иногда возникает потребность изменить ширину доски или толщину бруска. Оптимальный вариант для такой работы – циркулярная пила, особенно, если досок много. Для распила досок небольшой длины (1-2 м) очень пригодится настольный вариант циркулярки. Не обязательно покупать такой станок, его можно сделать своими руками из той же болгарки.

Конструкция циркулярной пилы гораздо сложнее торцовочного станка. Время контакта диска пилы с древесиной довольно продолжительное, поэтому и надежность крепления корпуса болгарки к станине должна быть выше.

Вот так может выглядеть один из вариантов настольной циркулярки.

На фото видно, что рабочий стол состоит из двух плоскостей

  • верхний стол предназначен для продвижения обрабатываемой детали;
  • нижний служит упором для шлифмашинки.

Диск проходит через паз в верхней поверхности. Если угол соприкосновения двух плоскостей снабдить поворотными петлями, то появится возможность регулировать рабочую высоту пильного диска для уменьшения площади трущихся поверхностей.

На верхней поверхности стола отчетливо видна головка болта, с помощью которого болгарка закреплена. Выступающий болт

ограничивает ширину обрабатываемой доски. Справиться с этой проблемой можно, настелив еще один слой фанеры.

Упорный уголок должен иметь максимально возможную длину во избежание отклонения доски от направления распила. Крепление уголка лучше делать так, чтобы можно было менять рабочее расстояние между ним и диском: тогда ширина отрезаемой части тоже будет меняться.

Как бензопилу переделать в болгарку?

Перед тем, как из бензопилы сделать болгарку, нужно подготовить требуемые для работы комплектующие.

Для сборки самоделки изготовителю потребуется:

двигатель от бензопилы – важно, чтобы ДВС обладал запасом мощности, которого будет достаточно для распиливания твердых металлических изделий. Лучше всего использовать мотор, мощностью более 4 л. с.; рабочий механизм – подойдет узел от любой старой бытовой болгарки

Он должен быть полностью исправным, в противном случае, он не выдержит нагрузки от двигателя; 4 направляющие шины, длиной от 40 до 50 см; ремень; 2 барабана

с.; рабочий механизм – подойдет узел от любой старой бытовой болгарки. Он должен быть полностью исправным, в противном случае, он не выдержит нагрузки от двигателя; 4 направляющие шины, длиной от 40 до 50 см; ремень; 2 барабана.

Алгоритм работ выглядит следующим образом:

  1. Сначала используемый ремень нужно установить параллельно штатной шине бензопилы;
  2. После этого на хозяйственную пилу потребуется установить шкив. Закрепить элемент можно на штатной ведущей звездочке садового инструмента;
  3. Затем с рабочего механизма от старой болгарки нужно демонтировать встроенную в него шестерню и тщательно проточить ее;
  4. После этого потребуется собрать шкив. Крепить его к общей конструкции самодельной болгарки нужно путем сварки;
  5. Оставшиеся у изготовителя 2 направляющие шины нужно укоротить. В результате они должны плотно встать в посадочные места и не препятствовать работе ремня во время его движения. Лучше всего одну из используемых шин заточить под установку рабочего механизма от старой болгарки;
  6. Далее все оставшиеся части конструкции потребуется сварить между собой. После этого изготовителю останется купить круги для резки и начать эксплуатацию болгарки.

При использовании самоделки нужно постоянно следить за состоянием воздушного фильтра от бензопилы. Его нужно держать в чистоте, иначе самодельное приспособление быстро выйдет из строя.

Распилим все вокруг или болгарка на бензопиле

Отрезной диск используется большого размера, это берется с учетом максимальных оборотов, которые сможет выдать бензопила.

Список материалов:

— фанера; — винты для дерева; — болты с гайками; — тонкий листовой металл; — листовая сталь; — кусок кожи или плотной веревки; — стальная труба квадратного сечения; — отрезной круг.

Список инструментов:

— заклепочный пистолет; — дрель и сверлильный станок; — электролобзик; — токарный станок; — гаечные ключи, плоскогубцы, ключ для снятия сцепления, свечной ключ; — ленточная шлифовальная машина; — болгарка; — сварочный полуавтомат или инвертор; — клей для дерева; — карандаш, линейка, рулетка, бумага.

Процесс изготовления самоделки:

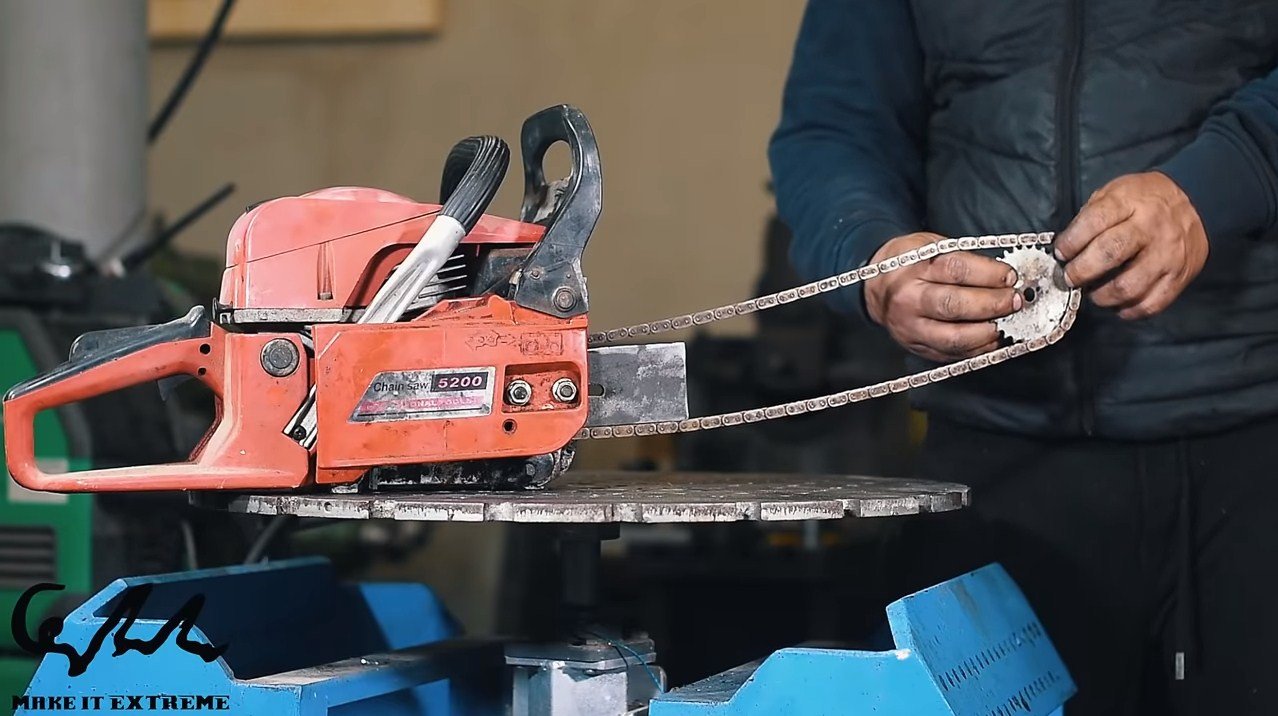

Шаг первый. Подготавливаем болгарку

Первым делом снимите с болгарки шину, далее вам понадобится снять сцепление вместе со звездочкой. Это задание может оказаться довольно сложным, так как частенько сцепление намертво прикипает к валу и без сервисного центра его не открутить. Чтобы попробовать открутить сцепление, вам понадобится специальный ключ, он похож на тот, которым откручивают гайку на болгарке. Снимите верхнюю крышку с болгарки и выверните свечу зажигания.

В свечное отверстие засуньте побольше веревки или кусок кожи, который вы сможете вытащить. Благодаря этому вы сможете заблокировать поршень и попробовать открутить сцепление. Если получилось, отлично!

Шаг второй. Упорная втулкаШаг третий. Изготовление ведущего шкива

Шаг четвертый. Вырезаем крепежную детальШаг пятый. Изготавливаем ведомый шкив

Шаг шестой. Как крепится отрезной диск?

Шаг седьмой. Платформа для подшипниковШаг восьмой. Защитный кожух

Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Что нам понадобиться?

  1. Сварочный аппарат, электроды;
  2. Пиломатериалы, столбики, шурупы, гвозди;
  3. Бензопила, электропила или просто электродвигатель;
  4. Удлиненные шины с цепями, если будете пилить лес больших диаметров, про это ниже;
  5. Материал для изготовления корпуса, желательно уголок, так как он довольно устойчив к вибрациям;
  6. Ролики и направляющие;
  7. Шнур, бельевая веревка или тросик для продвижения пилы во время пиления;
  8. Подшипники для роликов.

Еще одним более дешевым и экономным вариантом использования в качестве материала можно считать древесину. При качественном креплении на шурупы и саморезы, древесина будет легко выдерживать нагрузку от тонкомерной древесины.

Выбор пилы для переделки

При выборе бензопилы, которая станет «донором» для нового приспособления, следует руководствоваться такими основными параметрами:

Устройство бензопилы “Урал”.

  1. Мощность. Оптимальный вариант – двигатель в диапазоне 2-3 кВт. Такая мощность будет достаточной для большинства устройств.
  2. Цена. Несмотря на уверенность в успехе, двигатель может не выдержать нагрузки, на которую инструмент не рассчитан, так что экспериментировать с дорогими моделями не рекомендуется. Лучше всего использовать старые модели: они обладают высокой надежностью, а в случае поломки вам не жаль будет потраченных средств.
  3. Простота конструкции. Пилу следует выбирать так, чтобы было легко не только ее разобрать, но и найти для нее недорогие запчасти.

Опытным путем определено, что оптимальными пилами для переделки являются инструменты марок “Дружба”, “Урал”, “Штиль”.

Как сделать болгарку из бензопилы

Комбинация насадки с пилой не только позволяет эффективно выполнить порезку разных материалов, но и производить работы независимо от наличия электросети. Ведь обычная углошлифовальная машинка УШМ или болгарка, как по-простому называют инструмент, оснащена электродвигателем, поэтому полностью зависит от источника электроснабжения.

Спрос рождает предложение, и в продаже появились приспособления болгарки на бензопилы различных модификаций. А народные умельцы освоили эту нишу преобразований гораздо раньше. В качестве переделок служит наиболее распространенный инструмент Дружба, Штиль, Урал.

Создание болгарки из бензопилы находится на одном из первых мест по популярности подобных трансформаций. Однако, прежде чем устанавливать ее на пилу, следует разобраться с особенностями преобразований и возможными отказами. Как правило, готовое приспособление можно без проблем купить в соответствующем магазине.

Следует учитывать, что насадка не является универсальным приспособлением, выбирают ее для конкретной модификации пилы. Зачастую изготовители не сообщают в инструкции, к каким именно моделям подходит насадка или представляют неполный список. Чтобы убедиться в совместимости, сравнивают диаметр коленвала пилы с диаметром шкива насадки, предварительно сняв с пилы сцепление.

Как сделать своими руками?

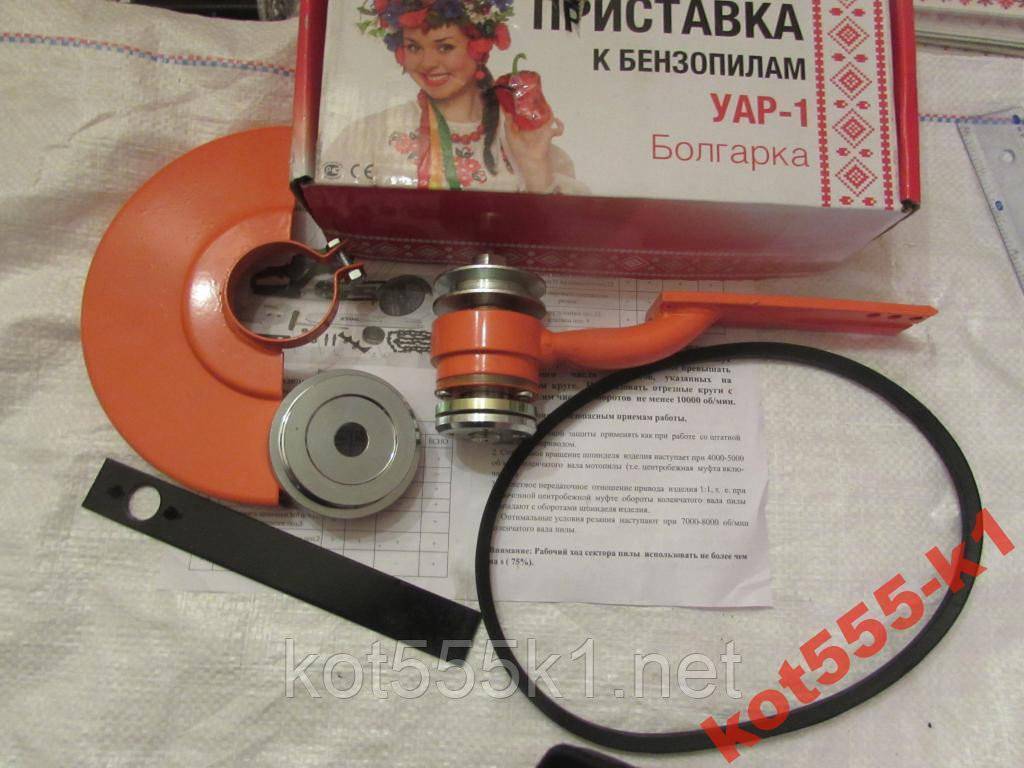

Чтобы самим сделать насадку-болгарку, необходим такой заводской комплект, в котором есть такие элементы:

  • шкив – две штуки;
  • ремень;
  • вал, имеющий скрепления для дисков;
  • старая шина;
  • кожух для защиты.

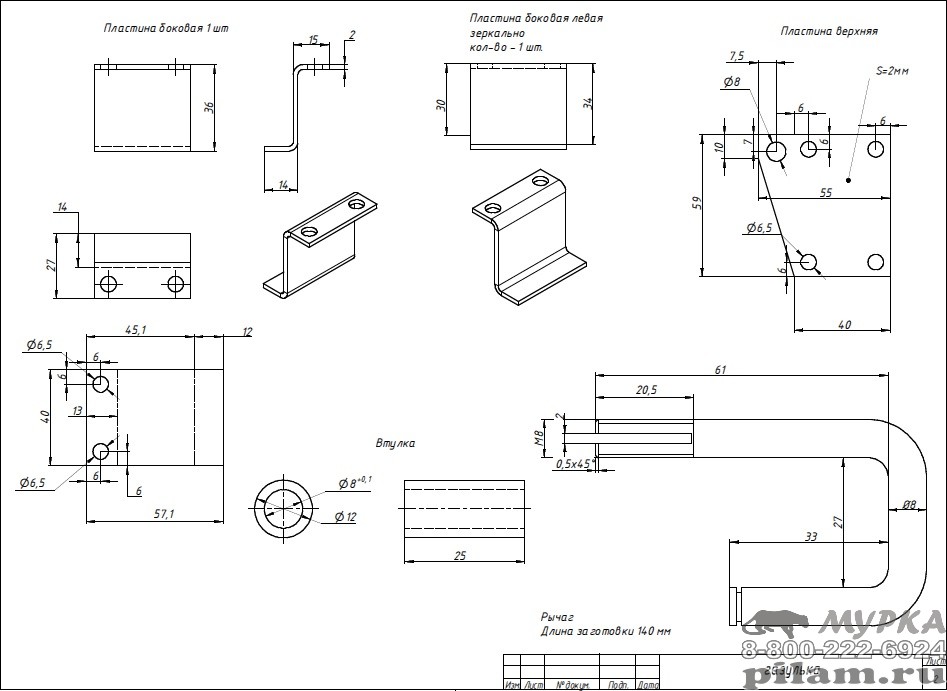

Если следовать специальным чертежам, то можно сделать насадку даже в домашних условиях.

  • Необходимо прочитать все правила инструкции.
  • На самой пиле освободить бак от масла.
  • Нужно снять шину и барабан сцепления.
  • У приводного вала надо произвести оснастку шкива.
  • Ременный механизм соединяется с осевым центральным диском для спиливания. С помощью этого изменится частота оборотов основного вала.
  • Закрепить насадки нужно при помощи таких деталей, как шпильки. Если их не было в комплектах, то можно воспользоваться обычными шпильками, которые закрепляли бензопильную шину.
  • Необходимо проверить на прочность паз для укрепления, так как именно от паза зависит, будет ли соединяться дополнительный аппарат к бензопиле.

Обратить внимание следует еще на ряд моментов

  • Если ремень установится поверх штатной чашки сцепления, то устройство будет плохо функционировать, так как ремень может постоянно выбиваться из строя. Чтобы этого не произошло, нужно заменить сцепление на шкив.
  • Если при включении двигателя диск бензопилы будет вращаться, то это значит, что сцепление перестало работать. А без него пользоваться инструментом будет некомфортно и небезопасно.

Итак, насадка-болгарка является необходимой частью для бензопилы. С помощью неё улучшается качество и функциональность работы. Это устройство в различных ситуациях является очень полезным и удобным.

В следующем видео вас ждут установка и работа насадки-болгарки для бензопилы.

Let’s block ads! (Why?)

Болгарка из бензопилы: этапы работы

Для того, чтобы бензопилу переделать в болгарку без заводского адаптера потребуются:

  • мощная бензопила – подойдет «Штиль» 180 или любая другая профессионального класса;
  • рабочий узел от болгарки;
  • 3 заводских исправных шины величины 40-50 см;
  • 2 барабана;
  • ремень.

Ход работы:

  1. пустить ремень параллельно шине;
  2. снабдить пилу шкивом и зафиксировать его на ведущей звездочке;
  3. убрать с узла головы рабочей болгарки шестерню и предварительно проточить ее;
  4. согласно габаритам собрать шкив и приварить его к конструкции;
  5. 2 оставшиеся направляющие укоротить – они не должны препятствовать нормальной работе ремня. Желательно, чтобы одна из шин была заточена под установку узла болгарки и соединена со сваркой;
  6. приварить их к конструкции;
  7. купить шлифкруги, закрепить их и начинать работу.

По желанию можно заменить воздушный фильтр пилы на более износостойкий, хотя большинство современных пил в этом не нуждаются.

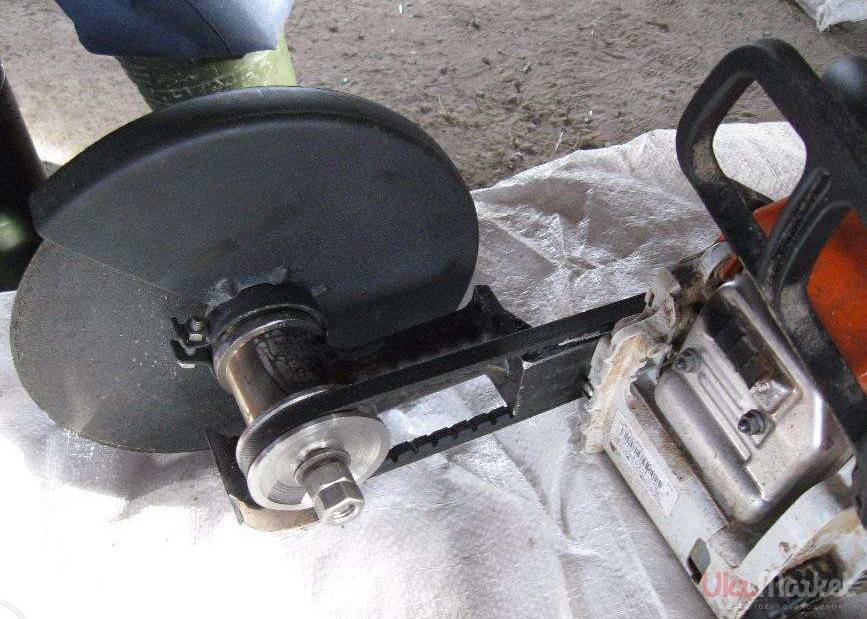

Правильный монтаж насадки “болгарка” на бензопилу

Ассортимент этих принадлежностей достаточно широк и доступен для большинства современных бензопил.

Он состоит из приводного барабана (шкива), который через ременную передачу соединен с двигателем и вращается непосредственно от него, защитного щитка и крепежных элементов.

Процесс оснащения пилы в болгарку готовым вспомогательным агрегатом выглядит так:

  • изучить инструкцию по правильной установке;
  • снимите направляющую бензопилы, а также отпустите сцепление;
  • установите шкив на приводной вал пильного диска;
  • подключить ременную передачу с пильным диском, что поможет изменить крутящий момент нового агрегата (в противном случае потребуется редуктор);
  • возьмите штифты, идущие в комплекте с насадкой для шлифовальной машины, или используйте крепления, которые были сняты вместе с шиной пилы, и прикрепите ими переходник.

Как видите, ряд простых действий – и насадка-болгарка для бензопилы быстро адаптируется к моторизованному инструменту, который есть практически у каждого.

Электропила из болгарки своими руками


Циркулярные электропилы – крайне необходимые инструменты для домашнего хозяйства. Благодаря своим техническим и функциональным свойствам без них сегодня не обходится ни одно мебельное производство или столярный цех. Да и в частных домовладениях найдется множество задач, которые целесообразнее будет решить с их участием. Единственное, чем сегодня ограничивается их эксплуатация, это стоимость, которая с каждым годом растет, как и потребность в них человека. Одним из способов преодолеть этот барьер и обзавестись таким универсальным помощников считается сборка самодельной дисковой пилы,

Стационарная циркулярка

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Для этого не нужно обладать какими-то особыми навыками. Достаточно уметь пользоваться ручным инструментом и иметь необходимый минимум материалов. Прежде чем поговорить о том, как сделать циркулярку из болгарки, рассмотрим общую конструкцию станка.

Насадка — болгарка, должна использоваться согласно рекомендациям производителя и с соблюдением техники безопасности. На практике, этими рекомендациями пренебрегают, что часто приводит к травмированию. Рассмотрим основные моменты, которые стоит учитывать при работе с бензопилой – болгаркой.

  1. В процессе работы руки и глаза оператора должны быть защищены. Очки и перчатки просто необходимы, но не лишним будет одеть костюм из грубого материала. Отрезные диски тонкие, хрупкие на излом и если обычной болгаркой они легко контролируются, то пилой делать это не так просто. Диск может завернуть и сломать, осколки могут разлететься и поранить.
  2. На бензопилу мощностью менее 1,5 кВт устанавливать отрезной диск большого диаметра не стоит, двигатель справиться, но будет работать на пределе и будут заметны провалы по оборотам.
  3. Работать со снятым защитным кожухом запрещено.
  4. Приводной ремень между шкивами должен быть правильно натянут. Проконтролировать натяжение можно следующим образом: захватить ремень по центру и попытаться повернуть вокруг своей оси. Если ремень поворачивается только на 900, то он натянут правильно, если больше или меньше, значит необходимо провести регулировку.

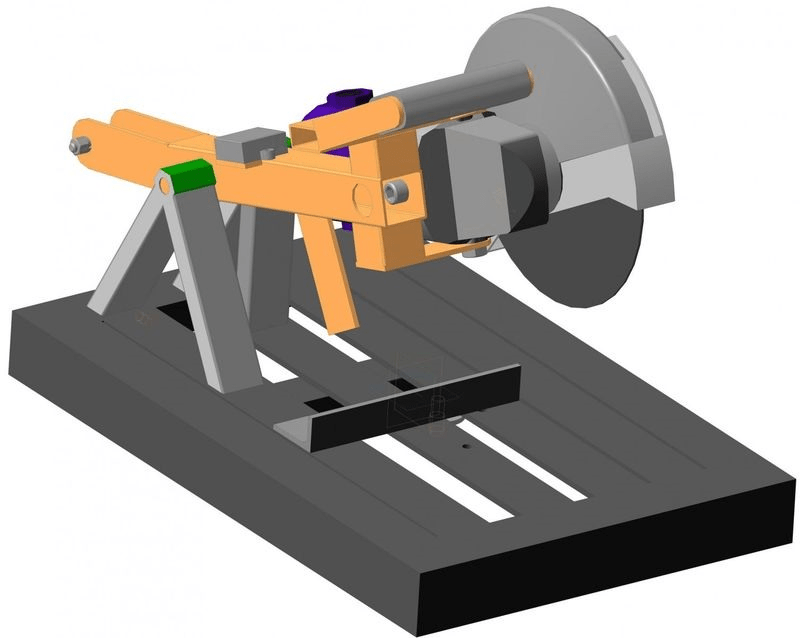

Использовать болгарку в качестве рабочего механизма можно и стационарных условиях. Станина в этом случае будет иметь немного другую конструкцию. Стационарный вариант подразумевает наличие свободной площади и большого объема работ. Поэтому всю конструкцию можно сделать основательнее, массивнее, а, значит, надежнее.

Сверху металлического каркаса крепится рабочий стол из широкой доски или толстой фанеры. По нему будет передвигаться обрабатываемая деталь. Упорный уголок снабжен подвижным креплением для регулировки ширины распила.

Сейчас читают: Электропилы Интерскол — особенности, обслуживание и отзывы

Сбоку станка расположены органы управления: розетка и кнопки включения-отключения. В стационарном варианте клавишу на корпусе болгарки имеет смысл исключить из схемы. При наличии достаточного места в качестве привода можно применить шлифмашинку большой мощности.

Много самых разных задач можно решить при помощи самодельной циркулярки из болгарки. Такой станок станет незаменимым помощником при ремонте в квартире, при изготовлении мебели и для многих других мужских дел. Можно купить готовый циркулярный станок, а можно сделать его своими руками.

Чем отличается от электролобзика

Основным и самым важным отличием электроножовки от электролобзика является разное предназначение этих инструментов. Можно сказать, что электроножовка призвана разрушать, а её младший родственник — созидать.

Чаще всего электроножовка используется для быстрого распила материала, преимущественно по прямым линиям. Она с лёгкостью справится с конструкциями любой формы и любым материалом. Картон, дерево, гипсоволокно, металл, бетон, стекло, керамика — это лишь небольшой перечень материалов, которые можно пилить при помощи электроножовки. Такой фронт работ характерен как раз для демонтажа и прочих, относительно грубых, ремонтных работ.

Электролобзик же больше подходит для более точной работы с плоскими поверхностями и целесообразнее использовать его в случаях, когда требуется фигурная резка.

Другим серьёзным отличием является форма инструментов, от которой зависят их возможности. Вытянутый корпус электроножовки и довольно длинное ножевое полотно позволяют делать распил в самых труднодоступных местах, куда с широким электрическим лобзиком просто-напросто невозможно подлезть.

Благодаря своей конструкции и гибкому полотну сабельная электропила может спиливать выступающие элементы вровень со стеной, чем довольно широкий электролобзик похвастаться не может. Электроножовкой можно без проблем пилить “на весу”, для электролобзика обязательна ровная поверхность, чтобы обеспечить плотный упор в материал его рабочей областью, во избежание поломки инструмента.

Таким образом, когда нужно определиться, какой инструмент нужен: пила сабельная или электролобзик, в первую очередь следует чётко обозначить предполагаемые задачи.

Электроножовка менее прихотлива к условиям эксплуатации и может работать в самых экстремальных условиях. Её с лёгкостью освоят даже новички. Инструмент способен делать достаточно ровные распилы, но, тем не менее, больше подходит для черновых работ.

Электролобзик в руках мастера становится непревзойдённым инструментом для выпиливания фигурных элементов, но требует большей сноровки и имеет ограничения в своих возможностях.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
