Регулировка клапана ЗМЗ-402

Когда нужна регулировка клапанов

Детали механизма газораспределения открываются поочерёдно и в нужный момент. Контролирует их распредвал, надавливая своими кулачками на коромысла при вращении. Между выступами вала и элементами предусмотрены тепловые зазоры клапанов. Они призваны компенсировать физическое расширение металлических компонентов от нагревания — во время работы двигатель сильно греется. По сути, отрегулировать клапана на 402 двигателе, значит, изменить этот самый тепловой промежуток в большую или меньшую сторону.

Если элемент будет неплотно закрываться из-за температурного расширения, то фактически перестанет герметично закрывать камеру сгорания, не изолируя её от трактов. Если же клапан открывается с опозданием, это уже происходит по причине увеличения теплозазора и не только отрицательно воздействует на состоянии всего механизма, но и ухудшает подачу топливной смеси.

Периодичность регулировки прописана в руководстве к движку: делать это нужно каждые 10-15 тыс. км пробега. Такая короткая фаза между настройками объясняется конструктивной неудачностью мотора ЗМЗ-402. Распределительный вал здесь находится чересчур низко и периодически бряцает, а тяги толкателей слишком длинные. Кроме того, качество используемых деталей невысокое, что лишний раз увеличивает вибрационную нагрузку на ГРМ. Например, шестерня распредвала быстро отваливается, так как сделана из капрона. Правда, она защищена металлической втулкой, но эбонитовая шестерня, как на других моторах, смотрится куда надёжнее.

Нюансы регулировки клапанов на автомобилях ГАЗ

— изношены кулачки распредвала;

— ось, на которой стоят коромысла, имеет выработку;

— носики коромысел неравномерно сработались;

— износились толкатели;

— сработались сухари пружин.

Если на пяточках коромысел есть выработка, хорошо отрегулировать клапана с помощью щупов не получится, в таком случае следует пользоваться индикатором.

Когда есть дефекты на кулачках распредвала, избавиться от клапанного стука не получится, даже если делать регулировку с помощью индикатора. В этом случае требуется только замена распределительного вала, и никакие регулировки здесь не помогут. Если сработались сухари пружин, отрегулировать зазоры также не удастся, так как коромысла будут упираться не в клапан, а в чашку клапанной пружины. Этот дефект можно устранить установкой новых сухарей.

Инстукция по замене масла в двигателе ЗМЗ 402

Двигатель ЗМЗ-402, давно снятый с производства, по-прежнему востребован среди российских водителей. Высокие показатели мощности и крутящего момента делают этот мотор подходящим даже для крупногабаритной ГАЗели. Данный двигатель нуждается в периодической коррекции зажигания и регулировке клапанов ЗМЗ 402, осуществляемой для поддержки стабильной работы автомобиля.

Описание регулировочных работ для двигателя

Сборка деталей невысокого качества и сложное расположение запчастей внутри двигателя оказывают большую нагрузку на рабочий механизм, что увеличивает степень его износа.

Двигатель ЗМЗ-402 требует особого подхода, заключённого в регулировке зазоров клапанов, которая осуществляется в среднем каждые 15000 км пробега. Отсутствие газораспределительной функции в моторе вынуждает владельцев транспорта производить регулировку в следующих целях:

избежание прогорания клапана;
увеличение давления в цилиндре мотора;
равномерное заполнение цилиндра топливом;
беспроблемное устранение отработанных газов.

Периодичность регулировочных работ полностью зависит от типа загруженности автомобиля и корректного использования горючего. В случае, если мотор используется бережно и не выводится на максимальные скорости, то регулировку клапанов стоит проводить каждые 15000 км. Если транспортное средство используется для транспортировок крупногабаритных грузов, регулировка осуществляется каждые 10000 км.

Если автовладелец в качестве топлива использует бензин, не соответствующий назначенной марке, то риск прогорания клапанов и потери давления в цилиндрах заметно повышается. Стабильная регулировка тепловых зазоров каждые 5000-6000 км избавит двигатель от преждевременного износа, а отдельные части мотора будут защищены от перегрева и выхода из строя.

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;

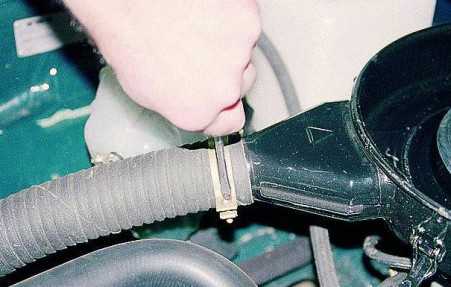

открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;

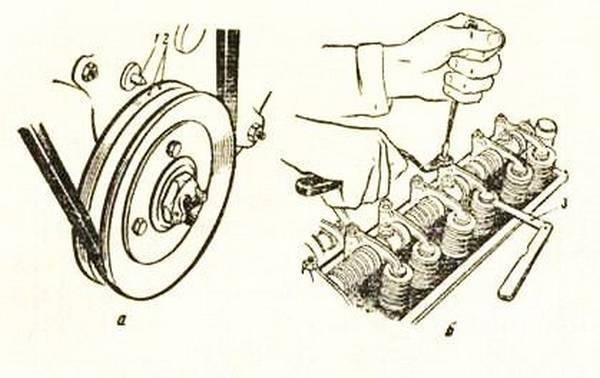

прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

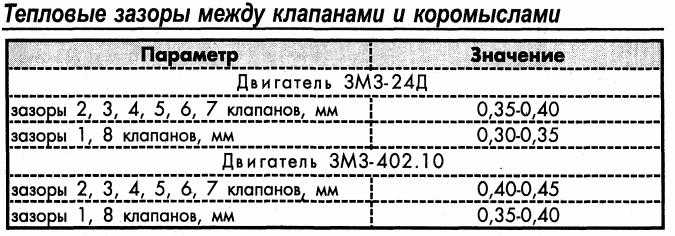

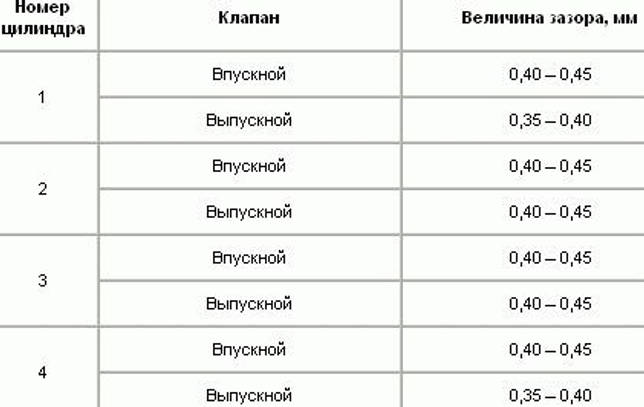

Величина зазоров в приводе клапанов:

Номерцилиндра

Клапан

Величиназазора, мм

Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Впускной

Выпускной

0,40 – 0,45

Впускной

Выпускной

0,40 – 0,45

Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Регулировка клапана мотора ЗМЗ 402

ЗМЗ — Заволжский моторный завод, выпускающий достаточно надежные и неприхотливые двигатели, и двигатель 402 это подтверждает. Этот двигатель настолько прост, что регулировку клапанов ЗМЗ 402 можно успешно провести своими руками в собственном гараже. Двигатель имеет 4 цилиндра, карбюратор, конструкция более-менее такая же, как у очень старых автомобилей, но все же были применены некоторые новшества, позволившие ГАЗ 3110 хорошо ездить среди современных автомобилей. Кстати, этот двигатель тоже установлен на Газели.

Но необходимо регулировать зазор клапанов ЗМЗ 402, потому что в ремне ГРМ нет гидролифтеров. Такая же корректировка зазора необходима для:

баллоны были полностью заполнены горючей смесью;
обеспечено максимальное сжатие;
а на такте выпуска выхлопные газы будут отлично удаляться.

Если лампы не отрегулировать, будет заметная потеря мощности. Поэтому при тюнинге Волги 31 10 обязательно регулировать клапана. При значительном увеличении зазора клапаны могут сгореть, что приведет к серьезному ремонту двигателя. Чтобы этого не происходило, лучше всего регулировать клапана на ЗМЗ 402 вовремя — каждые 20000 км. Также регулировку следует производить после ремонта двигателя, после замены сальников стержней и даже при появлении подозрительного стука под клапанной крышкой.

Многие автомобилисты могут услышать по звуку, что пора регулировать клапаны двигателя 402. При увеличении зазоров будет слышен звон металла, при уменьшении зазоров звук будет наоборот: скучный.

402 двигатель ЗМЗ :: SYL.ru

Многие автолюбители сталкивались с тем, что в двигателе начинался металлический звон. Так сразу и не возможно понять, откуда берется непонятный и пугающий звук. Но если это касается непосредственно моторов Заволжского моторного завода, то причина достаточно простая — пора провести регулировку клапанного механизма.

Суть операции

Двигатель ЗМЗ-402 заслужил неплохую славу и пользуется уважением многих водителей. Причиной этому является ремонтоспособность, которая может поспорить даже с большинством моторов семейства ВАЗ. При этом запаса мощности и крутящего момента хватает и для «Волги», и для «ГАЗели».

Несмотря на вышеописанные преимущества, ЗМЗ имеет не самые удачные технические характеристики. В связи с нижним расположением распределительного вала, наличием длинных тяг толкателей увеличивается нагрузка на механизм ГРМ

Если же еще принять во внимание то, что качество деталей оставляет желать лучшего, то временной интервал проведения регулировок будет не особо большой

Регулировка клапана 402 двигателя производится примерно каждые 15 000 км с учетом бережности в работе силового агрегата, отсутствии резких стартов и без максимальной нагрузки. При эксплуатации автомобиля на низкой скорости, а также при перевозке тяжелых грузов, период регулировки уменьшается до 10 000 км. При условии использовании бензина, который не соответствует головке блока цилиндров, клапаны регулируют через 5000-6000 км пробега, тем самым снижая вероятность их прогорания.

Необходимые инструменты

Для проведения регулировки вам понадобятся:

Длинная головка на 10 мм и ключ-трещотка.
Ключи на 8,10,11,12,13 и 14 мм.
Плоская и крестовая отвертки.
Свечной ключ.
Щуп универсальный.

Порядок регулировки клапанов 402 двигателя

Порядок регулировки клапанов можно увидеть в таблице:

Тип клапана	№ цилиндра	I	II	III	IV
Впускной	1	5	4	7
Выпускной	2	3	6	8

Подробнее последовательность действий такова:

Отсоединение всех шлангов от клапанной крышки, снятие шланга опережения зажигания.
Откручивание 6 болтов, снятие клапанной крышки.
Выкручивание свечей.
Установка поршня цилиндра №1 в положение ВМТ. Производится совмещением третьей метки шкива коленчатого вала и прилива на двигателе (коленвал вращается при помощи стартера или вентилятора).
Снятие крышки трамблера, установка бегунка напротив контакта цилиндра №1.
Удерживая регулировочный винт, откручивается гайка, которая его фиксирует.
Измерение зазора. Если его показатели в норме – регулируется следующий клапан, если нет – регулируется этот.
Фиксация регулировочного винта гайкой.
Регулировка всех оставшихся клапанов в вышеописанном порядке.
Установка свечей и высоковольтных проводов.
Запуск двигателя, проверка подачи масла на коромысла. При отсутствии подачи масла необходимо ослабить гайку крепления оси коромысел.
Заглушка двигателя, установка клапанной крышки, подсоединение всех шлангов.
Запуск двигателя. Отсутствие всяческих звонов и цокота – признак правильной регулировки.

Нюансы при регулировке клапанов

В некоторых случаях все равно слышен стук, звон и прочие посторонние шумы, как бы не проводилась регулировка клапана. В 402 двигателе к этому могут приводить такие причины:

изношенность кулачков распределительного вала;
ось коромысел отработала свой ресурс;
неравномерная работа носиков коромысел;
изношенность толкателей;
выработка сухарей пружин.

Решения данных проблем следующие:

регулировка клапанов при помощи индикатора;
замена распределительного вала;
установка новых сухарей.

Вывод

Если вам необходимо совершить регулировку клапана, 402 двигатель не создаст серьезных проблем. При должной сноровке, данная операция пройдет успешно и без осложнений.

Советы и нюансы

Порядок действий аналогичен и для моторов V8 Заволжского завода (ГАЗ 13, ЗМЗ 41, ЗМЗ 511, ЗМЗ 513, ЗМЗ 523 и тд).
Точно так же регулируются клапана на моторах Ульяновского завода (УМЗ 414, УМЗ 417).
Для проворачивания мотора за храповик можно использовать ступичный ключ. Также можно вращать двигатель за лопасти вентилятора, но это может привести к их поломке.
Чтобы проворачивать коленвал было легче, выверните свечи.
Возможно, при затяжке клапанной крышки вы провернули резьбу в головке, а это бывает часто. Скорее всего, часть резьб вытянута уже до вас, предыдущим владельцем машины. В этом случае рассверлите отверстие и нарежьте в нем резьбу под ремонтную шпильку (имеются в свободной продаже). Также можно завернуть и обычную шпильку М6 с эпоксидным клеем в старую резьбу, но нарезка новой, предпочтительнее.
Чтобы выставить ВМТ, снимите крышку распределителя зажигания (трамблера) и, поворачивая вал, добейтесь положения бегунка, при котором его контакт обращен к первому цилиндру. Оба клапана первого цилиндра при этом должны быть закрыты.

Порядок регулировки зазоров клапанов на ВАЗ 2106

Регулировка клапанов осуществляется в строго определенной последовательности, о которой говорилось выше. Ниже приведены данные о том, на сколько нужно повернуть коленчатый вал (в градусах) для регулировки клапана:

Соответствие шильдиков (исходное положение) — 6-я и 8-я клапана.
Поворот коленвала на 180 градусов — 4-й и 7-й клапаны.
Вращение на 360 градусов — 1-й и 3-й клапан
Положение вала вращения на 540 градусов — 5-й и 2-й клапаны.

Для удобства на шкив коленчатого вала можно нанести свои отметки, то есть разделить его на две части, сделав другую отметку напротив заводской.

Необходимость вручную настраивать определенные параметры — это ключевая особенность, которая в последние годы отличает снятые с производства автомобили от автомобильной промышленности. Речь идет о ВАЗ-2106, где актуальна регулировка зазора клапанов из-за заметного нагрева двигателя при работе. Как отрегулировать клапаны ВАЗ-2106, что подготовить автовладельцу и какие подготовительные работы провести?

Механизм газораспределения — один из ключевых элементов, требующий регулировки. Клапан — основная часть рассматриваемого механизма. Он отвечает за открытие доступа для топливовоздушной смеси в соответствующую камеру и может быть либо входом, либо выходом. Клапаны также выпускают выхлопные газы. Воздушный зазор может находиться в зоне контакта клапана и должен быть тщательно отрегулирован. Как часто нужно регулировать клапаны ВАЗ-2106 и какие моменты в этой процедуре самые важные?

Порядок работ по регулировке клапанов двигателя ЗМЗ-402

Ниже приведён подробный порядок действий:

скинуть клеммы с аккумулятора;
поставить нейтральную передачу;
отсоединить всё навесное оборудование, которое отходит от клапанной крышки, включая шланг УОЗ;
скинуть тросы заслонок, прикреплённых к карбюратору;
демонтировать воздушный фильтр;
отвернуть болты, снять верхнюю часть механизма;
вывернуть свечи зажигания;
поршень цилиндра 1 установить в ВМТ, совмещая метку коленвала с приливом на передней крышке мотора — вращать коленвал рекомендуется только стартером;
снять крышку электрического распределителя, проверить бегунок — данный элемент трамблёра должен смотреть строго на 1 цилиндр;
начать регулировку клапанов.

Клапана желательно регулировать только на холодный двигатель! С другой стороны, мотор ЗМЗ-402 оснащён алюминиевой головкой. Штанги имеют свойство расширяться по мере нагрева ДВС, а зазоры уменьшаться. По этой причине опытные мастера рекомендуют регулировать систему 402-го на прогретом движке, выставляя зазоры 0,3 мм на всех элементах. Исключение — автомобили Газель.

Что касается меток: они могут совпадать при ВМТ с первым или четвёртым цилиндром. Как это проверить помимо направления бегунка? Если зажаты клапаны 1, 2, 4 и 6, а остальные свободны — метка совпадает с 4-м цилиндром. И наоборот, если зажаты 8, 7, 5 и 3 — метка совпадает с 1-м цилиндром.

Регулировка клапанов 402 двигателя в два приема осуществляется по следующей схеме:

сначала первые клапаны впуска и выпуска;
затем вторые впуска и выпуска;
третий впускной;
проворот коленвала на 360 градусов, совмещение меток и установка бегунка на 4-й цилиндр;
регулировка оставшихся клапанов.

Коротко порядок регулировки клапанов выглядит так: сначала 1, 2, 4 и 6 — остальные зажаты, затем — от кабины 8, 7, 5 и 3.

https://youtube.com/watch?v=wJf1H6MUpZY

Регулировка клапанов ЗМЗ 402 по инструкции:

подвигать коромысло по валу вперёд и назад;
несильно и осторожно стукнуть молотком по валу точно над клапаном — ни в коем случае не бить по толкателю;
гаечным ключом на 11 открутить гайку регулировочного винта, придерживая последний мощной отвёрткой с плоским жалом или накидным ключом на 14;
щупом измерить зазор — он должен проходить под клапаном с небольшим усилием, при необходимости отрегулировать до нужных значений;
зажать гайку обратно — заново проверить величину зазора;
повторить операцию со всеми клапанами.

На некоторых автомобилях клапана регулируются с помощью шайб. Вместо родной устанавливается кольцо меньшей или большей толщины. Альтернативный вариант — замена толкателей на варианты с нужными параметрами. Известны моторы, на которых регулировка вообще не предусмотрена — на ДВС с гидрокомпенсаторами. Клапаны ЗМЗ-402 настраиваются специальным регулировочным винтом.

Затем надо установить на место свечи, крышку распределителя и навесное оборудование. Потом осуществить тестовый запуск двигателя, чтобы проверить подачу масла на все толкатели. Если смазка не будет поступать на какой-либо элемент, следует ослабить крепёжную гайку оси коромысел в зоне четвёртого цилиндра. Также надо будет прочистить всю маслосистему автомобиля.

В конце остановить мотор, собрать все демонтированные компоненты на место. Болты клапанной крышки закрутить с нужным усилием. После установки всех нужных шлангов и трубок, заново завести движок. Дать ему прогреться до 80-90 градусов, затем послушать работу клапанов — они не должны звенеть или цокать.

Регулировка клапанов ГАЗ 402

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

Величина зазоров в приводе клапанов:

Номер цилиндра

Клапан

Величина зазора, мм

Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Впускной

Выпускной

0,40 – 0,45

Впускной

Выпускной

0,40 – 0,45

Впускной

Выпускной

0,40 – 0,45

0,35 – 0,40

Подготовительный этап

Наша задача — сделать так, чтобы клапан не только полностью закрывался, но и открывался на должную величину. Слишком большие зазоры, повлекут недооткрытие клапана, что снижает тяговые показатели мотора и добавляет шума в работе. Однако оно не так опасно, как чересчур зажатые клапана. В случае, если мы оставляем недостаточный тепловой зазор, при прогреве двигателя клапана перестают полностью закрываться, что ведет к снижению компрессии, обгоранию клапанов и прорыву газов под крышку клапанной головки. Так что тут желательно не делать «на глазок» и вооружиться таблицей зазоров для конкретно вашего мотора. (ГАЗ 21, ГАЗ 24Д, ЗМЗ 402, а также карбюраторные моторы УМЗ). Умудренных опытом советчиков из соседних гаражей вежливо слушаем, киваем, дивимся их смекалке, но делаем все, как положено. Чаще всего, инженеры — не дураки и инструкции пишут не «от балды».
