Плуг для мотоблока своими руками чертежи
Исходя из опыта людей которые делали плуг для мотоблока своими руками и чертежи, то нужно сделать лемех плуга съемным, чтобы затачивать его перед пахотой.
Лучший материал для изготовления режущей части плуга для мотоблока- легированная сталь 9ХС, идущая на диски циркулярных пил.
Сгодится и сталь 45, которая доводится до твердости HRC 50-55 закалкой. Если к вас есть только рядовая сталь, например углеродистая Ст.5, не подлежащая термической обработке, то ее тоже можно приспособить для резки пласта земли, отбив режущую кромку холодного лемеха на наковальне, и затем наточив ее.
Отвал для плуга мотоблока
Способ изготовления отвала №1. Рабочей поверхности отвала должна быть придана цилиндроидальная форма. Если есть листогибочные вальцы, то придать заготовке требуемую форму нетрудно.
Чтобы этого добиться, заготовку отвала, вырезанную газовой или электросваркой (либо ножницами) из стального листа толщиной 3-4 мм, подают на вальцы под углом 20°-23°, выгибают её, а затем молотком придают требуемую форму по шаблону.
Чертеж отвала плуга из листа стали 3 мм
Способ №2. Заготовкой для отвала может быть стальная труба с диаметром 550-600 мм и с толщиной стенки 4-5 мм. Вначале из плотного картона изготавливают шаблон отвала, затем шаблон прикладывается к трубе так, чтобы нижняя образующая шаблона отвала составляла с образующей цилиндрической трубы угол 20-23°.
Контур отвала рисуется мелом, затем он вырезается газовой сваркой и обрабатывается наждаком. Если необходимо, то форму отвала доводят молотком по имеющемуся шаблону.
Форма отвала плуга из трубы с диаметром 550-600 мм и с толщиной стенки 4-5 мм
Способ №3. Самым трудоемким способом получения отвала является помещение его заготовки в горн для нагрева (или нагрев ее другим способом). Затем заготовку гнут по матрице, в качестве которой можно брать отвал от другого плуга.
Материалом корпуса плуга служит стальной лист марки Ст.3-Ст.10 с толщиной 3 мм.
Чертеж деталей плуга:
- а – лемех из легированной стали;
- б — боковой щиток стойки, Ст3;
- в — распорная пластина, Ст3;
- г — пластина основания плуга, Ст3;
- д — полевая доска, уголок 30х30 мм;
- е — стойка, труба диаметром 42 мм
Рекомендуем вначале выполнить части плуга из плотного картона и соединить их между собой склеиванием с выдерживанием соответствующих углов. Так, значения угла альфа на разных частях корпуса плуга составят от 25° до 130°, значения угла гамма — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, смело начинайте работу с металлом.
Когда стальные части плуга будут сделаны, то для сборки его корпуса будет нужен вспомогательный лист стали толщиной 2-3 мм с размерами 500х500 мм, а также потребуется сварочный аппарат. На вспомогательном листе с отступом от краев 40 мм откладывается угол γ0.
Сборка плуга
- 1 — лемех;
- 2 — боковой щиток стойки;
- 3 – вспомогательный лист 2-3 мм
С использованием клиньев с углом α0=25° на вспомогательный лист устанавливается лемех и приваривается к листу точечно с двух сторон.
С лемехом стыкуется боковой щиток стойки в вертикальном положении так, чтобы его край заходил за край лемеха на 5-8 мм, при этом поднят боковой щиток должен быть выше, чем лезвие лемеха (то есть выше вспомогательного листа) на 6-10 мм, чтобы не мешать лемеху подрезать землю. Щиток также слегка приваривается к лемеху и к вспомогательному листу.
Затем к лемеху максимально плотно и без зазора прикладывается отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.
Крепление лемеха плуга
- — лемех;
- — винт с потайной головкой М8;
- — отвал;
- — пластина основания;
- — уголок 30х30х90 мм;
- — гайка М8
Если обнаруживается, что углы и/или поверхности не соответствуют, то отвал дорабатывается молотком. После подгонки отвала к лемеху он сзади прихватывается сваркой как к лемеху, так и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.
Плуг еще раз подвергается осмотру и сваривается капитально, при этом вспомогательный лист, используемый для сборки плуга, отделяется от его корпуса зубилом или «болгаркой» с отрезным диском. Упорные уголки лемеха капитально привариваются к пластине основания. Затем все сварные швы зачищаются, а поверхности отвала и лемеха обрабатываются шлифшкуркой.
https://youtube.com/watch?v=KPauRJNcStI
Как сделать самодельное прицепное устройство для мотоблока
Если вы решили сделать самодельное прицепное устройство для мотоблока, то давайте возьмемся за реализацию. Чтобы изготовить данный прицеп, придется потратить несколько дней работы работы. Грузоподъемность прицепа рассчитывалась на вес перевозимого груза в 400-450 кг. Когда проводилось испытание, прицеп с легкостью вмещал 6-7 мешков с картошкой.
Проблем с перегрузкой не было. Прицеп проектировался для перевозки грузов мешками, поэтому откидные борта не предусмотрены.

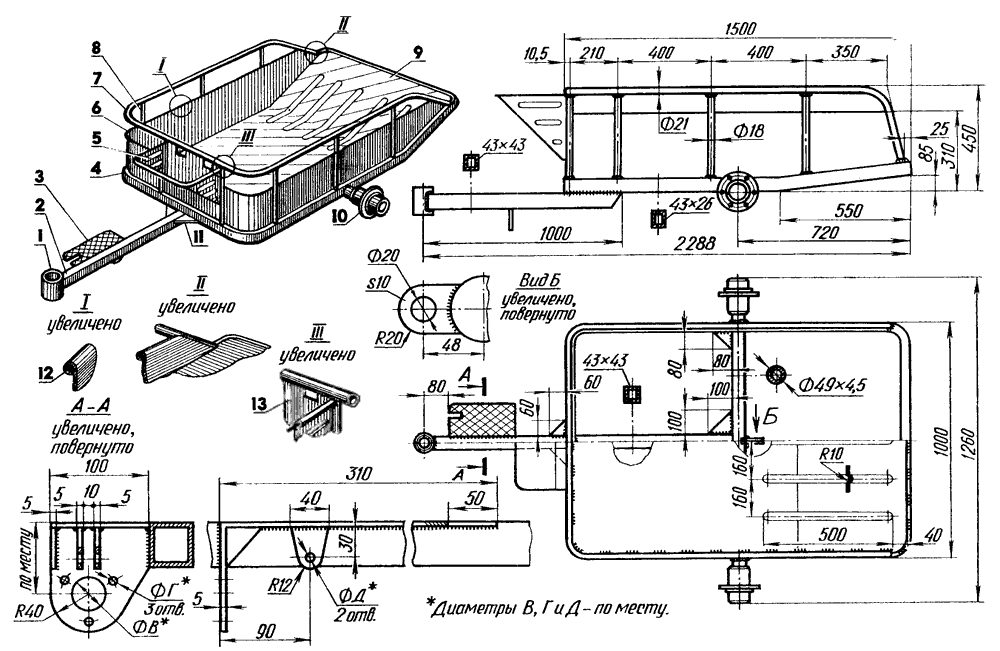

Заранее продумываем конструктивную часть проекта. Состоять прицеп будет из достаточно прочного водила, кузова, рамы из стальных уголков и надежных колес.
- Кронштейн навесных орудий мотоблока;
- Консоль;
- Прицепное устройство;
- Подножка, используем доску s20;
- Сиденье для водителя, используем доску s20;
- Рама;
- Кузов, используем доску s20;
- Опорная балка, используем три бруса 50х50;
- Болт М8;
- Кольцо упорное, используем трубу 58х4;
- Два колеса, сняты с мотоколяски СЗД.

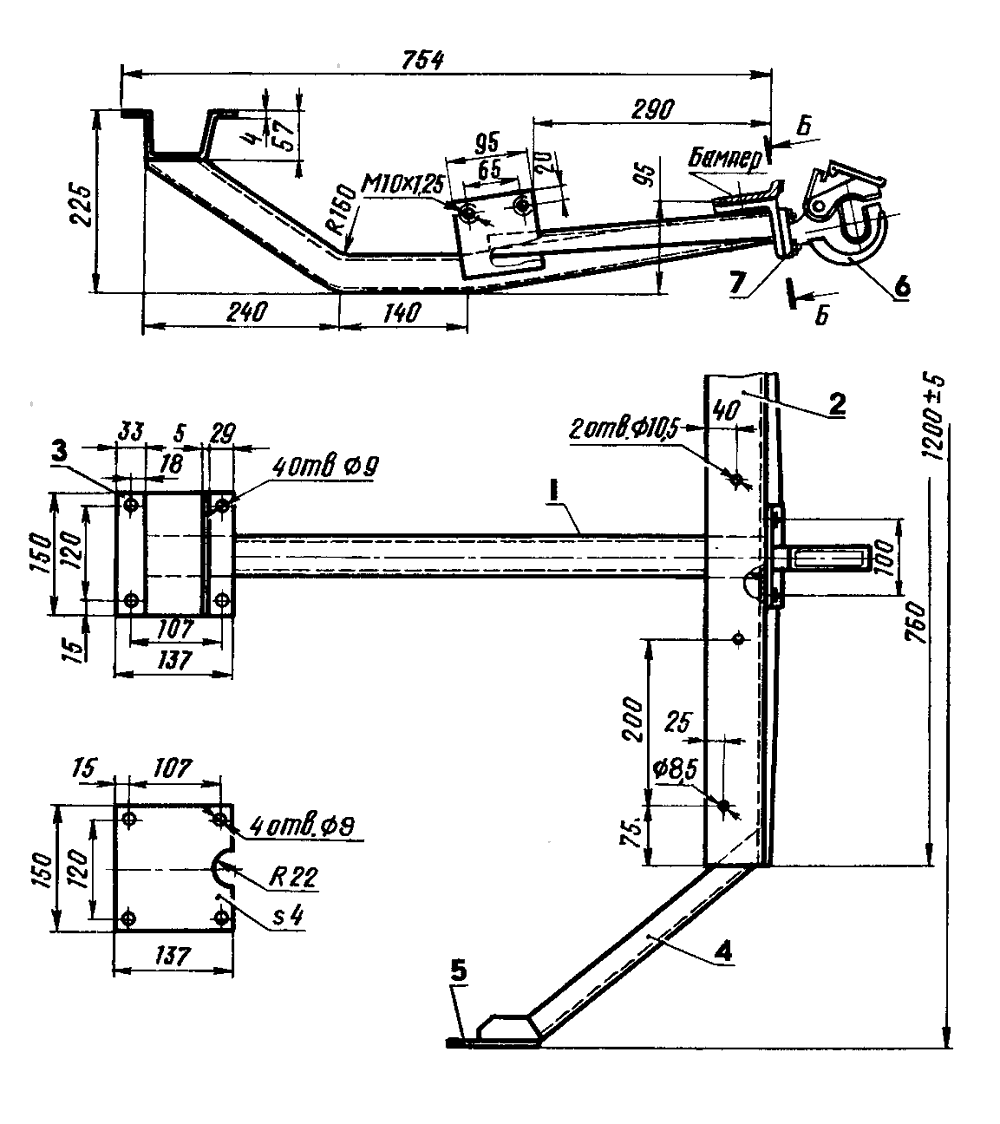

Состоит прицепное устройство для мотоблока прицепа из нескольких деталей. Разные части соединяем между собой сваркой. Место соединения дышла и поворотной части наиболее нагружено, поэтому усиливаем это место дополнительными ребрами жесткости.
Для изготовления рамы используем обрезки труб круглого и прямоугольного сечения, и стальные уголки. Конструкция получится слегка замысловатой, но с дополнительным запасом прочности. Причиной послужил сложный рельеф и сложные эксплуатационные условия прицепа.
1. Для раскоса используем уголок 21х21х3; 2. Рамку для сиденья также делаем из уголка 21х21х3; 3. Стояк делаем из трубы50х25х4; 4. Стойки сиденья делаем из уголка 40х40х4; 5 и 14. Для передних подкосов используем трубу 50х25; 6 и 15. Для лонжеронов продольных используем уголок 40х40х4; 7 и 8. Правые опоры колесной оси изготавливаем из уголка 32х32х4; 9 и 16. Задние подкосы делаем из трубы 50х25; 10. Для изготовления усиливающей поперечины используем уголок 40х40х4; 11. Корпус продольного шарнира изготавливаем из трубы 58х4; 12. Для изготовления колесной оси используем пруток, диаметром 30 мм; 13 и 17. Для лонжеронов поперечных используем уголок 40х40х4; 18. Для изготовления косынки, используем металл s4.
Если большие нагрузки на прицеп не планируются, можно сделать более простой вариант.
- Корпус поворотного узла;
- Для дышло используем трубу 49х3, L1820;
- Для рамки подножки используем уголок 25х25х4;
- Для упора используем трубу 58х4;
- Для ребра жесткости используем сталь s4;
- Для накладки используем полосу 25Х4.
Колесная ось для прицепа к мотоблоку
Для изготовления колесной оси используем стальной стержень, диаметром 30 мм. Сваркой соединяем его с лонжеронами и корпусом продольного шарнира, используя уголковые косынки и опоры. Колеса не должны выступать за габариты кузова, поэтому правильно выбираем размер оси. Сколачивается кузов 20 мм досками и усиливается стальным уголком. Далее он крепится к раме тремя прочными, опорными балками уз бруса 50х50.
https://youtube.com/watch?v=tD8pjrbcRtQ
Центр тяжести перевозимого груза обязан находиться ближе к передней части, как принято для одноосевых прицепов. Колеса взяты от мотоколяски СЗД. Использованы они в сборе со ступицей, и обточены концы осевого стержня в соответствии с диаметром подшипников ступицы.
Прицепное устройство для прицепа
Чтобы соединить прицеп с мотоблоком изготавливается прицепное устройство. Форма верхней части консоли взята из держака окучника, поскольку для крепления будет использован штатный кронштейн навесного оборудования. Вокруг оси в нижней части закреплен поворотный узел прицепного устройства. Между радиально-упорными подшипниками оставшееся пространство нужно забить смазкой и прикрыть пыльниками.
Важно Характеристики и отзывы о ГАЗели Некст с бензиновым двигателем Evotech
Соединение прицепного устройства и прицепа делаем шарнирным, в зависимости от сложности в эксплуатации прицепа. Дышло должно быть вставлено в трубчатый корпус продольного шарнира и зафиксировано. Это решение позволит прицепу быть независимыми от колес мотоблока, что очень упрощает управление прицепом на сильных неровностях.
Составными частями поворотного узла водила являются:
- прицепное устройство (1),
- пыльники (2),
- подшипники 36206 (3,6),
- корпус (4),
- втулка распорная (5)
- дистанционная (7),
- шайба (8),
- гайка м20х2,5 (9),
- масленка (10)
- дышло (11).
Для водителя сделано сиденье в передней части кузова. Делается оно с очень мягким основанием. Чтобы водитель мог упереться, на дышле делается подножка. Другими словами, руками водитель использует рычаги управления, а ноги опирает на специальную подножку.

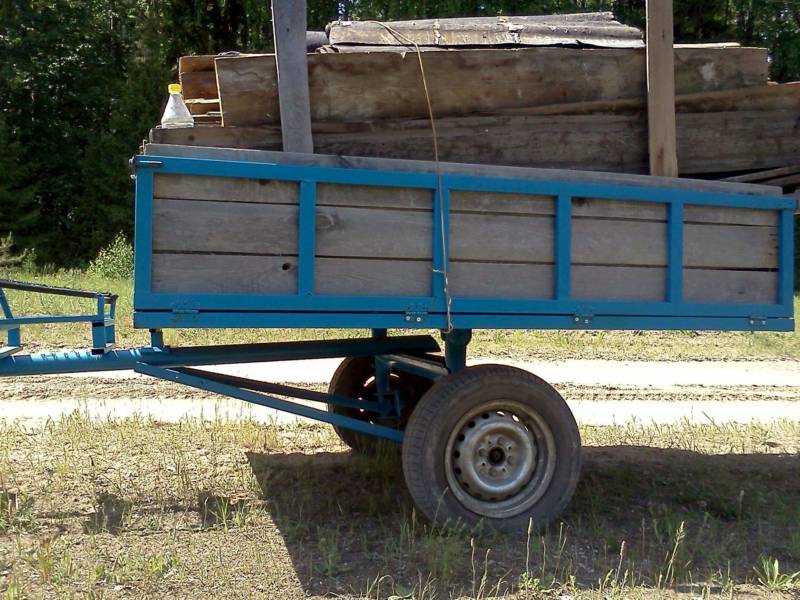

Делаем простой прицеп для мотоблока своими руками
Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

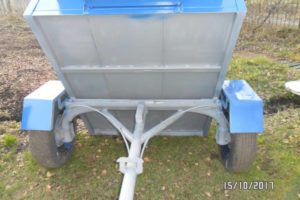

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.
Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.
Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.
Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».
На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.
Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.
Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.
Чертежи
Зачастую для самодельного прицепа к мотоблоку берут листы из стали или оцинкованные аналоги. Иногда еще используют специальный надежный пластик. Естественно, металлические листы имеют больший срок службы, но пластиковые аналоги обойдутся в меньшую сумму.
Когда материал для самодельной тележки для мотоблока выбран можно начинать составление чертежа, и схем всех несущих элементов: рабочий кузов, водительское кресло, а также рама.
Чтобы выполнить такую работу – не нужно являться конструктором-механиком, но предварительный набросок должен быть составлен грамотно.
Почему необходимо тщательно подготовится? При создании тележки для мотоблока нужно начертить модель, указать на все сложные участки, определится с габаритами, а также учесть все узлы и соединительные детали. В чертеже должны быть предусмотрены ходовые и несущие элементы.
Место для водителя должно быть правильно соединено с основным модулем, а также с поворотным узлом. Присоединять все необходимые узлы непосредственно к мотоблоку необходимо при помощи тупиц и консоли. Нужно изготовить цепной механизм (осевой стержень).
Верхняя ось будет служить опорой, а узел поворотного механизма должен вращаться вокруг оси на подшипниках, которые должны быть защищены качественным антипыльником. Все пустоты вокруг таких подшипников обязательно должны быть заполнены смазочной смесью.
Советы
Рекомендации опытных самоделов по самостоятельной сборке прицепа к мотоблоку:
- при монтаже кузова лучше использовать стальной оцинкованный лист, толщиной от 1 мм. Если рассматривать в качестве материала изготовления деревянные доски, то следует учесть, что дерево слабоустойчиво к влаге. Еще один вариант – пластик. Этот материал является дешевым и влагоустойчивым, однако имеет низкую прочность. Дно, для прочности, предпочтительно делать двойным. Желательно в конструкции использовать ребра жесткости;
- колеса рекомендуется использовать от мотоциклетной коляски и устанавливать их в комплекте с центральной частью колес. Также можно приспособить колеса от автомобиля (Жигули или Москвич). Следует учитывать, что размеры колеса влияют на проходимость транспортного средства, чем больше, тем выше;
- не следует утяжелять конструкцию ходовой части, так как при этом снижается полезная нагрузка на прицеп;
- при изготовлении прицепа для культиватора с функцией самосваливания, предпочтительнее приобрести узел крепления прицепа к мотоблоку промышленного производства, поскольку изготовить его самостоятельно непросто, а готовое изделие достаточно дешевое и доступное. Тем более покупка готовой детали сэкономит вам много времени;
- для создания рамы лучше использовать профильные трубы квадратного или прямоугольного сечения. Можно использовать металлический уголок;
- детали тележки рекомендуется крепить между собой сварочным аппаратом, так как болтовое соединение считается недолговечным. Еще лучше совместить оба способа.
Пошаговая инструкция
Чтобы изготовить универсальное соединение, нужна максимально ровная горизонтальная поверхность — верстак или рабочий стол. Схема изготовления устройства прицепа (сцепки) для мотоблока следующая:
- Сделайте разметку в соответствии с чертежом: обозначьте на заготовке контуры деталей.
- При помощи дрели или сверлильного станка сделайте отверстия по разметке. Удостоверьтесь в их точности, используя штангенциркуль и болт (шпильку), которым будет осуществляться крепление. Добейтесь оптимального диаметра отверстия, при котором нет ни люфта, ни заклинивания крепежных деталей. Обработайте отверстия зенковкой — это облегчит дальнейшую работу и обезопасит вас от травм.
- Произведите сварку соединений. Лучше всего задействовать электросварку, при которой прогрев происходит только в местах соединений без особого ущерба для рабочих качеств металла.
- Соберите деталь. Соедините кронштейн и швеллер при помощи болтов. Если в вашей конструкции есть механизм регулировки, зафиксируйте и его.
Все элементы данного механизма должны быть стальными
. Еще раз напомним, что деталь изготавливается для того, чтобы многофункциональность мотоблока была максимальной. При наличии оптимально подходящей сцепки возможна удобная агрегация и длительная эффективная эксплуатация любого навесного или прицепного оборудования, включая плуг, борону, окучник, картофелесажалку, различные виды косилок, прицепы и любые другие устройства. А поскольку элементы крепления на разном оборудовании могут различаться, что часто осложняет возможность их совместимости с мотоблоком, именно удачная конструкция сцепки и возможность ее регулировки решают эту проблему.
Собрав деталь, важно правильно ее присоединить. Правила установки достаточно просты, но важно их придерживаться. Собственно подсоединение оборудования к мотоблоку сводится к очень простому действию: нужно совместить отверстия сцепки и навески и зафиксировать их при помощи болтов или штырей
Радиусные отверстия позволяют регулировать положение соединительного узла в процессе работы. После установки нужно затянуть элементы резьбового крепления узла с мотоблоком. После этого подсоединяется навесное оборудование
Собственно подсоединение оборудования к мотоблоку сводится к очень простому действию: нужно совместить отверстия сцепки и навески и зафиксировать их при помощи болтов или штырей. Радиусные отверстия позволяют регулировать положение соединительного узла в процессе работы. После установки нужно затянуть элементы резьбового крепления узла с мотоблоком. После этого подсоединяется навесное оборудование.
После первичной агрегации устройств последует заключительная фиксация, которую нужно произвести непосредственно перед началом работы. Регулирующие компоненты (винты) следует ослабить, найти оптимальный уровень фиксации, после чего затянуть гаечными ключами. В зависимости от конструкции на кронштейн может быть установлена съемная ось с резьбой, в которую закручивается винт М16.
Это интересно: как самостоятельно сделать сцепление для мотоблока.
И в заключение следует сделать еще несколько рекомендаций. Для сохранения рабочих качеств металла и повышения долговечности детали после ее сборки желательно выполнить покрытие антикоррозийным составом или краской для металла.
Учитывая возможность регулировки конструкции в различных диапазонах, можно устанавливать радиусные пазы и фиксировать их на ноль. После начала работы необходимо в ходе первых метров движения внимательно понаблюдать за соединением и при необходимости провести дополнительную регулировку. Наличие регулирующего рычага позволяет менять уровень фиксации и закреплять навесное устройство для большей или меньшей глубины вспашки.
Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
Разновидности и отличительные черты прицепов
Тележка заводского производства для мотоблока может обладать несущей способностью от 300 килограммов до тонны и иметь различные габариты кузова. В этом деле все находится в зависимости от эксплуатационных параметров мототехники. По этой причине изготовители прицепов адаптируют собственные изделия под легкую, среднюю и тяжелую мототехнику.
В настоящее время ассортимент мотоблоков чрезвычайно обширен, в связи с этим модификаций грузовых прицепов для них предлагают достаточно.
Размерная линия кузовов подобных прицепов имеет несколько вариаций.
- Для нетяжелой мототехники в основном применяют тележки с шириной кузова 1 метр и в длину 0,85-1,15 метра. Несущая способность подобных устройств не превосходит 300 килограммов.
- У прицепов, предназначенных для работы с мототехникой обычной мощности (4,8-8 лошадиных сил), величина конструкции кузова равняется 1,0×1,5 метра либо 1,1×1,4 метра при несущей способности от 300 до 500 килограммов.
Для тяжелых агрегатов ресурсом более 10 лошадиных сил применяют одноосные либо двухосные прицепы с шириной кузова 1,2 метра и в длину от 2 до 3 метров. Они имеют возможности перемещать грузы массой от 500 килограммов до одной тонны.
Высота бортов у типовых мотоблочных тележек равняется 30-35 сантиметрам. Для тяжеловесных прицепов применяют бортовые ограждения каркасного типа высотой 50-60 сантиметров.
Тележки с несущей способностью свыше 350 кг снабжаются механическими тормозами. Подобного требует инструкция ТБ. При спуске по отвесному склону затушить силу инерции нагруженной тележки исключительно тормозами мотоблока у вас не получиться. В связи с этим выбирая прицеп для тяжелой мототехники, непременно проверьте присутствие этой функции.
Простой прицеп с самосвальной функцией для мототехники легкого и среднего типа не снабжен подъемным гидроцилиндром.
Изготовление самодельного прицепа для мотоблока своими руками
Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.
ФОТО: a.d-cd.netРама корпуса
Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:
Иллюстрация Порядок действий
Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова
Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется
Особое внимание уделяется углам, под которыми располагаются соседние элементы
Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции
Ходовая часть
Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:
| Иллюстрация | Порядок действий |
| При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама | |
| Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны | |
| Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки | |
| Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом | |
| Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно | |
| Приваривается дышло, если это не было сделано ранее |
Кузов, обшивка каркаса
Формирование кузова выполняется в следующей последовательности:
| Иллюстрация | Порядок действий |
| К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см | |
| Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе | |
| Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали | |
| Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру | |
| Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль | |
| К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место | |
| Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения |
Тормоза на прицеп к мотоблоку своими руками: порядок изготовления
Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:
- крепим барабан на ступице одного из колёс;
- к тормозному диску привариваем отрезок трубы;
- надеваем механизм на ось;
- на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.
Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:
Watch this video on YouTube
Прочие детали
Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:
- откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
- запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
- небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.
ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному
Разновидности прицепов
Прицепы для мотоблока могут быть различными, каждый из которых обладает своими особенностями и предназначен для определенных задач. В зависимости от ваших потребностей, можно выбрать и изготовить наиболее подходящую модель. Рассмотрим несколько основных типов прицепов.
Грузовые прицепы
- Предназначены для транспортировки различных грузов: стройматериалов, земли, урожая и т.д.
- Имеют большую грузоподъемность.
- Как правило, имеют откидные борта для удобства загрузки и выгрузки.
Пассажирские прицепы
- Предназначены для перевозки людей.
- Обычно оснащены сиденьями и специальными креплениями для безопасности пассажиров.
- Имеют ограниченную грузоподъемность.
Специализированные прицепы
- Используются для выполнения специфических задач, например, полива растений или сбора урожая.
- Могут быть оборудованы различными устройствами: баками для воды, садовыми механизмами и т.д.
- Дизайн и размеры могут значительно варьироваться в зависимости от конкретных задач.
Как видите, разнообразие типов прицепов для мотоблока позволяет выбрать и создать конструкцию, которая наиболее полно отвечает вашим потребностям. Независимо от выбранного типа, главное – обеспечить безопасность, надежность и удобство использования прицепа.
Особенности конструкции
Неважно, планируете вы приобретать прицеп или делать его собственными силами, обязательно нужно учитывать взаимодействие конструкции рамы с предполагаемым грузом
- Прицеп с функцией самосвала, у которого две оси и большая грузоподъёмность, должен быть оснащён гидроприводом, это обеспечивает лёгкое опрокидывание кузова.
- Устройство одноосных моделей должно быть таковым, чтобы откидывание загруженного кузова происходило за счёт смещённого центра тяжести, но не препятствовало нормальному передвижению всего состава.
- Телеги, грузоподъёмность которых выше 350 кг, должны быть оснащены механическими или гидравлическими тормозами. Если состав с гружёным прицепом, двигается по склону вниз, то система тормозов одного лишь мотоблока может не справиться, и это приведёт к аварийной ситуации.
Расчет стоимости
По списку подготовленных материалов необходимо провести расчет. Из ряда материалов следует убрать все элементы, которые уже имеются. Затем необходимо рассчитать цену на остальные материалы. Необходимо исходить из средней и высокой цены. Затем следует рассчитать цену инструментов. При наличии сварочного аппарата придется приобрести только газ или электроды.
Однако все предугадать не получится. К примеру, если решено приделать к устройству сиденье, а оно слишком старое, придется искать другое. Однако при наличии дешевых элементов конструкцию можно создать довольно функциональной.
Легковой прицеп своими руками самосвального типа
Нередко АП необходим для перевозки сыпучих грузов – речного песка, гравия или щебня. Разгружать строительные материалы из обычного кузова неудобно – время на разгрузку уходит много. Облегчить задачу можно, установив на прицеп кузов самосвального типа, с механизмом опрокидывания назад.
Рама с осью в такой конструкции имеют подвижное соединение, а спереди устанавливается ручной механизм подъема кузова.
Можно механизм и не устанавливать, но тогда необходимо спереди приварить подпорку. В этом варианте кузов назад будет опрокидываться под собственным весом при снятии стопорного устройства.
Для самодельного прицепа самосвала важно, чтобы борта у него опрокидывались
