Технические характеристики МКСМ 800
| Основные характеристики | |
| Полное название | Многоцелевая коммунально-строительная машина МКСМ-800 |
| Грузоподъёмность, кг | 800 |
| Общий вес, кг | 2800 |
| Двигатель | |
| Модель двигателя | 5201.22 |
| Тип двигателя | дизельный |
| Число и расположение цилиндров | 3 |
| Мощность двигателя, кВт (л.с.) | 34 (46) |
| Производитель двигателя (марка) | Zetor |
| Топливная система | |
| Максимальная скорость, км/ч | 10 |
| Размеры | |
| Дорожный просвет, мм | 206 |
| Габаритные размеры, мм | 3270x1680x2065 |
| Максимальная высота точки подвеса ковша, мм | 3060 |
| Заправочные емкости | |
| Топливный бак, л | 55 |
| Эксплуатационные характеристики | |
| Высота выгрузки, мм | 2410 |
| Колёса | |
| Колея передних/ задних колес, мм | 1410 |
| Ходовые характеристики | |
| Наибольший преодолеваемый подъем, град. | 13 |
| Наружный габаритный радиус поворота, мм | 2440 |
| Вид управления | cидя |
| Навесное оборудование | |
| Вид рабочего органа | Ковш (Сменное оборудование) |
| Другие характеристики | |
| Вид шасси | Колёса |
| Выбор производителя погрузчика Все производители |
Амкодор Борекс ВТЗ ВгТЗ Волжский погрузчик Донэкс Дорэлектромаш Елаз Интер-Дон Кировец Кранэкс Курганмашзавод ЛТЗ Львовский автопогрузчик МЗиК МТЗ МоАЗ Орел-Погрузчик Уралвагонзавод ХТЗ ЧСДМ ЧТЗ-УРАЛТРАК Четра Эксмаш ЮЖМАШ Юргинец AUSA Alift Atlas Atlet Avant BT Balkancar Baoli Bobcat CASE CVS Ferrari Caterpillar Changlin Chenggong Clark Combilift Cukurova (TARSUS) Daewoo Dalian Dieci Dimex Doosan Dressta EP Eurocomach Faresin Forway Foton Shandong Fuchs GEHL GROS Genie GiANT Goodsense HIAB HZM Hangcha (HC) Hanix Haulotte Heli Hidromek Hitachi Hydrema Hysoon Hyster Hyundai IHI JAC JCB JLG John Deere Jonyang Juling Jungheinrich Kalmar Kipor Kobelko Komatsu Kramer Allrad Kubota LISHIDE LUQING LaiGong Liebherr Linde LiuGong Locust Longgong (Lonking) MERLO Manitou Maximal Mecalac Mitsuber Mitsubishi MultiOne Mustang NEO New Holland Nichiyu Nissan Noblelift Powerplus Pramac Racoon Rocla SANKO Makina SDLG (Shandong Lingong) SZM Sany Sennebogen Shandong (SEM) Shanghai Pengpu Shantui Sinomach Sisheng Still Sunward Svetruck TCM TFN TOTA Taian Takeuchi Terex-Demag Thomas Toyota Venieri Volvo CE Wacker Neuson Wecan World XCMG XGMA Xingtai YINENG YTO Yale Yanmar Yuchai Yutong Zoomlion |
| Фронтальный погрузчик МКСМ 800У Фронтальный погрузчик 800У, МКСМ, Многоцелевая коммунально-строительная машина МКСМ-800У грузоподъемностью 800 кг, 3029DF120, для различных работ с помощью соответствующего сменного навесного оборудования – Фронтальные погрузчики Минипогрузчики |
Фронтальный погрузчик МКСМ 800H Фронтальный погрузчик 800H, МКСМ, Многоцелевая коммунально-строительная машина МКСМ-800Н грузоподъемностью 800 кг, 3М41, для различных работ с помощью соответствующего сменного навесного оборудования – Фронтальные погрузчики Минипогрузчики |
| Фронтальный погрузчик Курганмашзавод ПК-40 Фронтальный погрузчик ПК-40, Курганмашзавод, Фронтальный погрузчик ПК-40 грузоподъемностью 4000 кг, для погрузки и разгрузки кусковых и сыпучих материалов, штучных и тарных грузов – Фронтальные погрузчики |
Фронтальный погрузчик Курганмашзавод ПК-60 Фронтальный погрузчик ПК-60, Курганмашзавод, Фронтальный погрузчик ПК-60 грузоподъемностью 6000 кг, для погрузки и разгрузки кусковых и сыпучих материалов, штучных и тарных грузов – Фронтальные погрузчики |
Фронтальный погрузчик МКСМ 1000H Фронтальный погрузчик 1000H, МКСМ, Многоцелевая коммунально-строительная машина МКСМ-1000Н грузоподъемностью 1000 кг, 3М41, для различных работ с помощью соответствующего сменного навесного оборудования – Фронтальные погрузчики Минипогрузчики |
Общее описание
Отличительными особенностями МКСМ 800 являются компактность, маневренность, универсальность и надежность при работе в диапазоне температур от -40 до +45 градусов. Сравнительно небольшой модельный ряд выпускаемых мини-погрузчиков предполагает применение большого количества навесного оборудования различных типов и назначения, соответствующего мировым стандартам. Следует отметить, что замена одного типа на другой оператор может выполнить всего за 15-20 минут. По этой причине машина многофункциональна, широко применяется в коммунальном и городском хозяйстве, при выполнении транспортных погрузочно-разгрузочных работ в складских помещениях, в сельском хозяйстве и животноводстве, садоводстве и тепличных хозяйствах, а также в других сферах человеческой деятельности.
Виды съемного рабочего оборудования
Вместо основного погрузочного ковша на МКСМ 800 и его модификации могут быть установлены различные виды быстросъемного оборудования, в том числе:
- Карьерный ковш объемом 0,46куб.м и шириной 173см со специальными зубьями на режущей кромке используется для погрузки разнообразных кусковых материалов (щебенки, строительного мусора, дробленых камней и т.п.).
- Бульдозерный поворотный отвал шириной 220см обеспечивает очистку от мусора и снега различных площадок и дорог, планирования территорий, засыпки ям и траншей.
- Ковшовый экскаватор с емкостью ковша 0,08куб.м, глубиной выкапывания 2,4м и высотой разгрузки 2м может использоваться для выкапывания траншей, рвов, котлованов и других работ по выемкке небольшого объема грунтов.
- Траншейный экскаватор роторного типа обеспечивает выкапывание траншей глубиной до 1м и шириной 0,16м для прокладки силовых кабелей, различных трубопроводов и других видов коммуникаций с производительностью 3,8м/час.
- Грузовые вилы с шириной захвата от 23 до 155см и высотой разгрузки до 3,06м используются для перемещения и складирования поддонов со стройматериалами, оборудованием и других штабелируемых грузов в складских помещениях и на грузовых площадках и терминалах.
- Прижимные вилы с захватом 162см и высотой подъема 3,01м применяются для перемещения и погрузки спиленных веток деревьев, кустарников, соломы и сена, строительного мусора и других различных длинномерных грузов.
- Грузовой штырь длиной 98см и высотой подъема 3м служит для перемещения и разгрузки/погрузки различных рулонных грузов (мотки проволоки, рулоны бумаги и пр.).
- Грузовая стрела с длиной 98см и высотой подъема 3м обеспечивает подъем, перемещение и погрузку/разгрузку тяжеловесных грузов до 800 кг при помощи подъемного крюка.
- Бурильное оборудование обеспечивает бурение в земле скважин диаметром 20, 30 и 40см и глубиной от 1,5 до 2м для посадки деревьев, устройстве фундаментов, установки опор и столбов различных конструкций.
- Гидромолот с энергией удара 480Дж используется для дробления крупных камней, скальных пород, бетонных блоков, асфальтных покрытий и плотных слоев грунта.
- Дорожная щетка с захватом 155см и баком для воды объемом 200л осуществляет подметание и влажную уборку улиц, пешеходных тротуаров, дворов и других площадок с твердым покрытием.
- Уборочная машина с шириной подметания 2м осуществляет очистку дорог, тротуаров, дворовых и других различных площадок с твердым покрытием, в том числе в труднодоступных местах (вдоль бордюров, около ограждений и пр.).
- Разбрасыватель (РПМ-4) с бункером 0,4куб.м производит посыпку дорог, улиц и тротуаров специальными антигололедными материалами с шириной рассеивания от 3 до 15м.

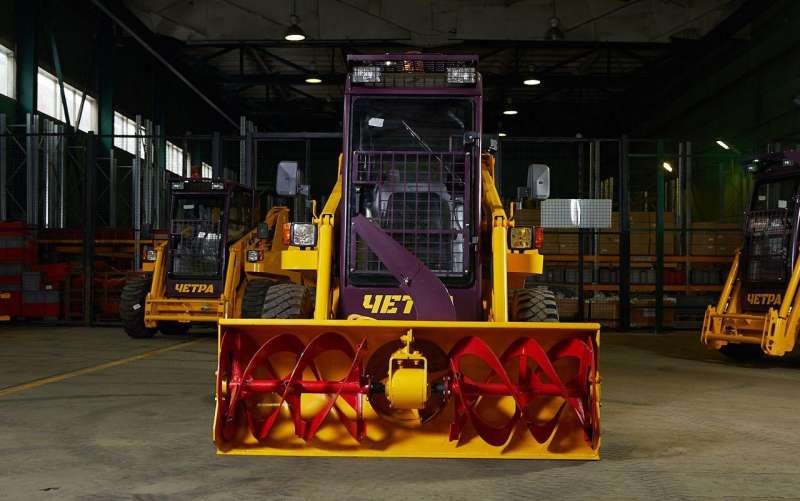

- Фрезерно-роторный снегоуборщик с шириной захвата 172см и дальностью выброса снежной массы до 5м применяется для очистки от снежного покрытия дорог, тротуаров и различных территорий.
- Бетоносмеситель с объемом 250л обеспечивает приготовление бетонных смесей на различных строящихся объектах.
- Рыхлитель с шириной захвата 90см и глубиной погружения до 24см, устанавливаемый на задней подвеске погрузчика, используется для предварительного рыхления плотных слоев грунта при планировке территорий, проведении посевных работ, благоустройстве садово-парковых зон.
На видео презентация мини-погрузчика МКСМ-800:
Съемное рабочее оборудование
- Погрузчики МКСМ 1000Н и МКСМ 800 могут иметь различные типы съемного оборудования. Для погрузчика «Четра» можно использовать: карьерный ковш объемом 0,46 м³ и шириной 173 см. Ковш оснащен зубьями на режущей кромке. Используется для погрузки основных материалов: щебня, щебня и так далее
- Отвал имеет ширину 220 см и очищает дороги и места от снега и мусора. С помощью поворотного отвала можно засыпать траншеи для проведения планировки территории.
- Погрузочные вилы имеют ширину захвата от 23 до 155 см и высоту разгрузки 3 м. Вилы используются для перемещения контейнеров со строительными материалами и оборудованием на складах и строительных площадках. Вилы с захватом 162 см и высотой подъема 3 м используются для перемещения веток спиленных деревьев, соломы, строительного мусора. Палка имеет высоту подъема 3 м и длину 98 см. Он предназначен для перемещения проката (бумага, стальная проволока, канат и т д).
- Стрела имеет высоту подъема 3 м, длину 98 см и рассчитана на подъем тяжелых грузов массой до 800 кг с помощью крюка. Буровое оборудование предназначено для бурения скважин в грунте диаметром 20-40 см и глубиной 1,5-2 м.
- Гидравлический молот имеет силу удара 480 Дж и используется для дробления горных пород, камня, бетона и асфальта. Дорожная щетка имеет ручку длиной 155 см и резервуар для воды на 200 литров. С помощью такой техники можно поливать и подметать улицы, тротуары, детские площадки и места с твердым покрытием.
- Подметальная машина шириной 2 м подметает дороги и участки, а также территорию в труднодоступных местах, например дорожки у заборов, бордюров.
- РПМ-4 представляет собой разбрасыватель с бункером объемом 0,4 м³. Он посыпает покрытые льдом дороги специальными противогололедными материалами. Ширина обрабатываемой поверхности от 3 до 15 м.

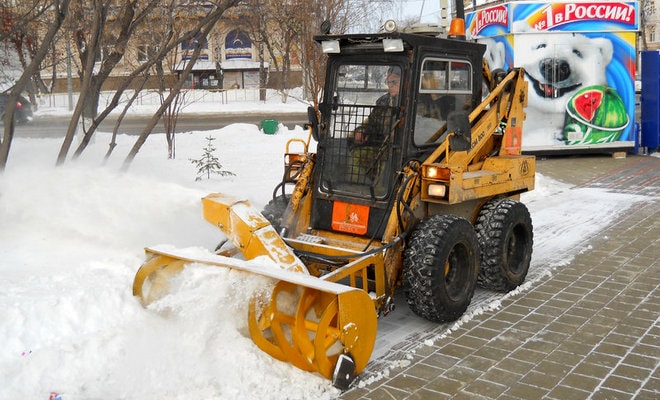

- Снегоуборщики «Четра» имеют рабочую ширину 172 см и дальность выброса до 5 м. Применяются для уборки снега с дорог, площадей и других территорий.
На задней подвеске установлен рыхлитель с глубиной погружения 24 см и шириной захвата 90 см. Применяется для рыхления почвы на полях перед посевом, в парковых зонах.
Использование вездеходов
Грузовые внедорожники на гусеничном ходу незаменимы во время перевозки каких-либо грузов, оборудования и даже людей в труднопроходимых регионах страны. Если в районах с устойчивым грунтом для любых перевозок можно использовать обычные грузовые автомобили, то на болотах или в условиях вечной мерзлоты не обойтись без специально оборудованного вездехода, например, тм-140.
К выбору грузового внедорожника нужно подходить очень серьезно, так как от этого зависит последующий успех операции
Поэтому, кроме остальных характеристик, стоит обратить внимание на:
- грузоподъемность на неустойчивых грунтах;
- вместимость;
- маневренность;
- максимальный ход без дозаправки.
Если рассмотренные выше погрузчики используются в месте проведения работ и требуют только транспортировки к этому месту, то от вездеходов зависит, будут ли люди или ценное оборудование доставлены к месту работы без травм, повреждений и прочих осложнений.
Параметры мини-погрузчика
Погрузчик может разворачиваться практически на одном месте и плавно менять скорость, что обеспечивается наличием объемного гидропривода и бесступенчатым переключением скоростей. Техническое обслуживание МКСМ-800 не представляет особой сложности из-за простого доступа ко всем его узлам. Замена неисправных элементов или расходных деталей осуществляется в течение короткого времени.
Габариты мини-погрузчика МКСМ 800
Технические характеристики МКСМ-800:
| Габариты (длина, ширина, высота), см | Ммасса, т | Грузоподъемность, т | Клиренс, см | Скорость, км/ч | Температурные режим, град. | Радиус поворота с ковшом, см |
| 248х168х206,5 | 20,8…3,1 | 0,8 | 20,6 | 10-20 | -40…+45 | 244 |
Приобретение и обслуживание спецтехники
На погрузчики МКСМ-800 цена довольно невысокая, если сравнивать с зарубежными аналогами, то МКСМ явно выигрывает в плане ценовой политики и качеству.
К тому же проблем с запасными частями удалось избежать, благодаря стабильной работе отечественного завода «Курганмашзавод», также есть сервисы обслуживания. Погрузчики могут оборудоваться в зависимости от потребностей покупателя, это могут быть гусеницы, снегоочистители, дорожные очистные щетки, системы бурения скважин и прочее. В целом купить Мксм-800 следует каждому производству, которое желает проводить собственные работы на высоком уровне. Можно подчеркнуть основные особенности данной техники, а именно неприхотливость, надежность, выносливость, экономичность и удобство в решении разных поставленных задач.
Погрузчик МКСМ-800 представляет собой специальную технику, которую применяют на складах, в коммунальном хозяйстве, на строительных площадках. В зависимости от того, какое будет использоваться навесное оборудование, такие погрузчик будет выполнять задачи.
Правая панель управления
Правая панель МКСМ-800 имеет блок индикации и регулирования, на котором размещается:
- выключатель (10) запуска стартера и включения приборов; он имеет три положения:
- нейтральное;
- I фиксированное – запуск электрических устройств, систем;
- II возвратное – запуск стартера.
- ряд световых указателей:
- (11) – указывающий о работающем моторе;
- (12) – сигнализирующий о разряде аккумуляторной батареи;
- (13) – сигнализирующий о недостаточном давлении масла в моторе;
- (14) – указывающий критически допускаемую температуру головки блока цилиндров мотора;
- (15) – сигнализирующий о сильном загрязнении воздушного фильтра (указывает о необходимости его очиcтки или замены);
- (16) – информирующий о необходимости предварительного прогревания мотора при температуре внешней среды менее 0°С.
Кроме этого, на правой панели мини-погрузчика находится счетчик времени наработки (4) (рис. 2), выполняющий подсчет времени работы мотора в часах. Предельная емкость отсчетного механизма счетчика – 99999,9 ч. Он сделан в виде прибора, сочетающего часовой механизм и электромагнитное реле, выполняющее запуск и остановку часового механизма.
Сферы использования мини-погрузчика

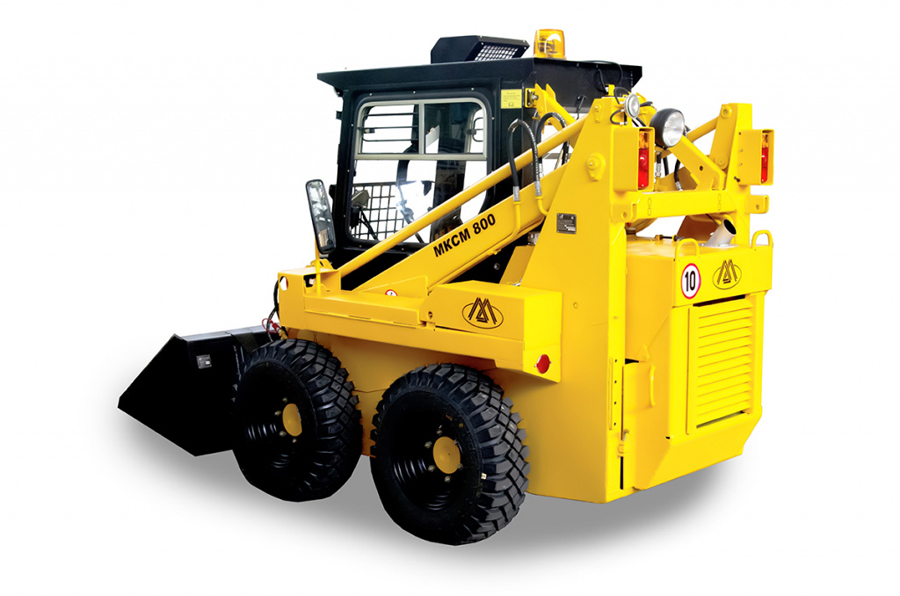

Погрузчик МКСМ 800
Погрузчик МКСМ 800 производится на Курганском машиностроительном заводе. Эта многоцелевая машина легка в управлении, имеет плавный ход, за счет своих небольших размеров она может работать в ограниченном пространстве и легко транспортируется без привлечения дорогостоящей спецтехники. Она обладает высокой скоростью и хорошей производительностью.
Особенности погрузчика позволяют с успехом использовать его в коммунальном хозяйстве для перемещения товаров на складах, при проведении строительных работ. Он оказывается незаменимым помощником при уборке мусора и снега, выкапывании траншей, бурении скважин, благоустройстве улиц и озеленении территорий.
Виды съемного рабочего оборудования
Вместо основного погрузочного ковша на МКСМ 800 и его модификации могут быть установлены различные виды быстросъемного оборудования, в том числе:
- Карьерный ковш объемом 0,46куб.м и шириной 173см со специальными зубьями на режущей кромке используется для погрузки разнообразных кусковых материалов (щебенки, строительного мусора, дробленых камней и т.п.).
- Бульдозерный поворотный отвал шириной 220см обеспечивает очистку от мусора и снега различных площадок и дорог, планирования территорий, засыпки ям и траншей.
- Ковшовый экскаватор с емкостью ковша 0,08куб.м, глубиной выкапывания 2,4м и высотой разгрузки 2м может использоваться для выкапывания траншей, рвов, котлованов и других работ по выемкке небольшого объема грунтов.
- Траншейный экскаватор роторного типа обеспечивает выкапывание траншей глубиной до 1м и шириной 0,16м для прокладки силовых кабелей, различных трубопроводов и других видов коммуникаций с производительностью 3,8м/час.
- Грузовые вилы с шириной захвата от 23 до 155см и высотой разгрузки до 3,06м используются для перемещения и складирования поддонов со стройматериалами, оборудованием и других штабелируемых грузов в складских помещениях и на грузовых площадках и терминалах.
- Прижимные вилы с захватом 162см и высотой подъема 3,01м применяются для перемещения и погрузки спиленных веток деревьев, кустарников, соломы и сена, строительного мусора и других различных длинномерных грузов.
- Грузовой штырь длиной 98см и высотой подъема 3м служит для перемещения и разгрузки/погрузки различных рулонных грузов (мотки проволоки, рулоны бумаги и пр.).
- Грузовая стрела с длиной 98см и высотой подъема 3м обеспечивает подъем, перемещение и погрузку/разгрузку тяжеловесных грузов до 800 кг при помощи подъемного крюка.
- Бурильное оборудование обеспечивает бурение в земле скважин диаметром 20, 30 и 40см и глубиной от 1,5 до 2м для посадки деревьев, устройстве фундаментов, установки опор и столбов различных конструкций.
- Гидромолот с энергией удара 480Дж используется для дробления крупных камней, скальных пород, бетонных блоков, асфальтных покрытий и плотных слоев грунта.
- Дорожная щетка с захватом 155см и баком для воды объемом 200л осуществляет подметание и влажную уборку улиц, пешеходных тротуаров, дворов и других площадок с твердым покрытием.
- Уборочная машина с шириной подметания 2м осуществляет очистку дорог, тротуаров, дворовых и других различных площадок с твердым покрытием, в том числе в труднодоступных местах (вдоль бордюров, около ограждений и пр.).
- Разбрасыватель (РПМ-4) с бункером 0,4куб.м производит посыпку дорог, улиц и тротуаров специальными антигололедными материалами с шириной рассеивания от 3 до 15м.
- Фрезерно-роторный снегоуборщик с шириной захвата 172см и дальностью выброса снежной массы до 5м применяется для очистки от снежного покрытия дорог, тротуаров и различных территорий.
- Бетоносмеситель с объемом 250л обеспечивает приготовление бетонных смесей на различных строящихся объектах.
- Рыхлитель с шириной захвата 90см и глубиной погружения до 24см, устанавливаемый на задней подвеске погрузчика, используется для предварительного рыхления плотных слоев грунта при планировке территорий, проведении посевных работ, благоустройстве садово-парковых зон.
На видео презентация мини-погрузчика МКСМ-800:
Ремонт гидравлики МКСМ 800
В процессе эксплуатации погрузчика могут возникать сбои из-за неисправности или неправильной работы гидравлического контура перемещения. Некоторые ошибки и пути их решения предложены ниже.
Погрузчик не работает ни в одном направлении
- Проверьте уровень масла в баке и при необходимости долейте.
- Найдите и устраните утечку гидравлического масла.
- Нажата педаль сцепления насоса.
- Отпустите педаль сцепления в кабине, установите ее в нейтральное положение.
Погрузчик передвигается в одном направлении
- Срезан вал заливного насоса гидронасоса МПА 33
- Заменить топливный насос на новый, при этом необходимо полностью разобрать насос НПА 33 для устранения металлических частиц, которые могут вызвать более серьезные неисправности.
- Неисправен обратный клапан в задней крышке гидронасоса НПА 33.
- Разобрать насос НПА 33, заменить обратный клапан и торцевые уплотнения. В каждом случае необходимо заменить оба клапана.
- Внутренний износ гидронасоса НПА 33 (МКРН, ВМиж) и гидромотора МПА 33 (МКРН, ВМИЖ).
Износ узлов можно определить следующим образом:
- Подсоедините манометр до 5 МПа к точкам замера и проверьте давление наполнения под нагрузкой.
- Подсоедините манометр до 60 МПа к клапанной крышке гидромотора МПА 33 и проверьте максимальное рабочее давление под нагрузкой.
- В каждом случае ремонт гидропривода МКСМ 800 необходимо производить в паре — насос НПА 33 и двигатель МПА 33. Обязательна замена гидравлического масла и фильтра.
Медленный разгон и запаздывание погрузчика МКСМ 800
- Низкий уровень масла в гидробаке. Добавить масло!
- Всасывающая труба между баком и гидронасосом имеет места, где воздух всасывается в трансмиссию. Явным признаком наличия воздуха в трансмиссии является большое количество пены в гидробаке.
- Неисправен кран стояночного тормоза.
- Проверьте клапан, очистите и убедитесь в отсутствии утечек.
- Внутреннее повреждение или износ гидростатического привода погрузчика МКСМ.
- Двигатель внутреннего сгорания малой мощности.
Гидростатическая передача перегревается
- Низкий уровень гидравлического масла в баке. Добавить масло.
- Гидравлический охладитель забит. Очистите и проткните поверхность радиатора.
- Герметичный гидравлический фильтр H 22 или всасывающая труба
- Замените фильтр, очистите или замените линию всасывания.
Шум в трансмиссии погрузчика МКСМ 800
- Наличие воздуха в трансмиссии
- Гидравлические шланги соприкасаются с погрузочной рамой.
- Внутреннее повреждение насоса НПА 33 и двигателя МПА 33. Замените поврежденные детали новыми.
Видео обзор погрузчика МКСМ-800
Погрузчик МКСМ-800 является достаточно популярной техникой на российском рынке. Данная техника активно используется во всех сферах коммунального хозяйства и производства, в частности погрузчики применяют для разгрузки-погрузки сыпучих материалов, поддонов, отдельных грузов и прочих вещей. По своему назначению МКСМ-800 является многоцелевой машиной, функционал которой изменяется в зависимости от конкретного установленного навесного оборудования. Завод производитель «Курганмашзавод» занимается разработкой и производством подобной техникой, в частности существует несколько вариантов данных погрузчиков.

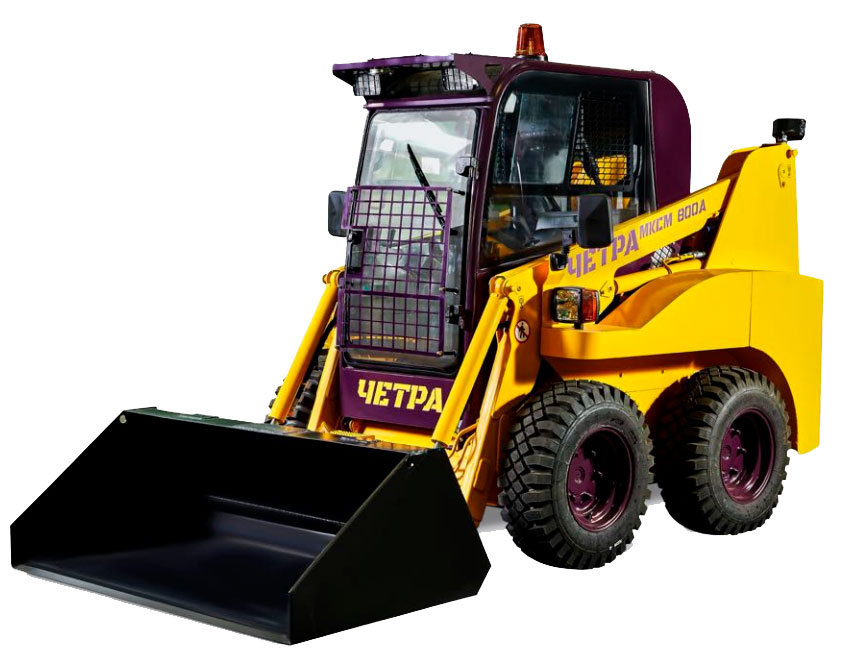

Устройство мини-погрузчика МКСМ-800
Мини-погрузчик МКСМ-800 оснащён трёхцилиндровым дизельным мотором с воздушным охлаждением, либо четырёхцилиндровым дизелем с жидкостным охлаждением (в зависимости от модификации погрузчика), потребляющим небольшое количество дизтоплива. Доступ к мотору и основным агрегатам спецмашины, как уже было отмечено, обеспечивает задний откидной капот. В основе конструкции мини-погрузчика – силовой модуль и ковш погрузочный. В списке дополнительного оборудования значатся 19 различных сменных агрегатов, предусмотренных для выполнения мини-погрузчиком операций различной степени сложности.
Эффективный обогрев кабины мини-погрузчика способствует быстрому и безотказному запуску двигателя, в том числе и при отрицательных температурах воздуха. Все основные и вспомогательные рабочие действия производятся при помощи специальных джойстиков. Они располагаются на современной системе управления, которая в постоянном режиме контролирует все технические операции. Маневренность этого мини-погрузчика такова, что он вместе с ковшом может буквально крутиться вокруг своей оси.
МКСМ-800 способен плавно изменять скорость своего передвижения и разворачиваться на месте благодаря бесступенчатому переключению скоростей в правой и левой коробках передачи, при помощи объёмного гидропривода. Управление движением при этом осуществляется двумя джойстиками, которые установлены в боковых панелях.
Панель приборов
Вслед за изменением в расположении механизмов активации навески изменилось и расположение некоторых элементов на приборной панели, причём главной причиной этого стало в первую очередь желание повысить функциональность.
Производители существенно «перекроили» блок, отвечающий за световые приборы погрузчика, сделав механизм их включения и выключения куда более удобным для оператора, а заодно изменили расположение кнопки массы и счётчика моточасов. В базовой комплектации ЧЕТРА МКСМ для того, чтобы посмотреть свою наработку и зафиксировать показатель, оператору необходимо было выходить из кабины. Теперь же моточасы видно с места, и это нововведение — в очередной раз! — экономит время водителя, делая рабочий процесс куда более эффективным без необходимости лишний раз отвлекаться от дела.
По запросу покупателя на мини-погрузчики ЧЕТРА МКСМ комплектации «Премиум» может быть установлена и цифровая приборная панель. Для чего? Цифровая панель не только отображает все основные параметры работы погрузчика, но и выполняет функцию бортового компьютера, фиксируя данные телеметрии, а после при необходимости отправляя их на единый сервер управления с помощью системы ГЛОНАСС.
