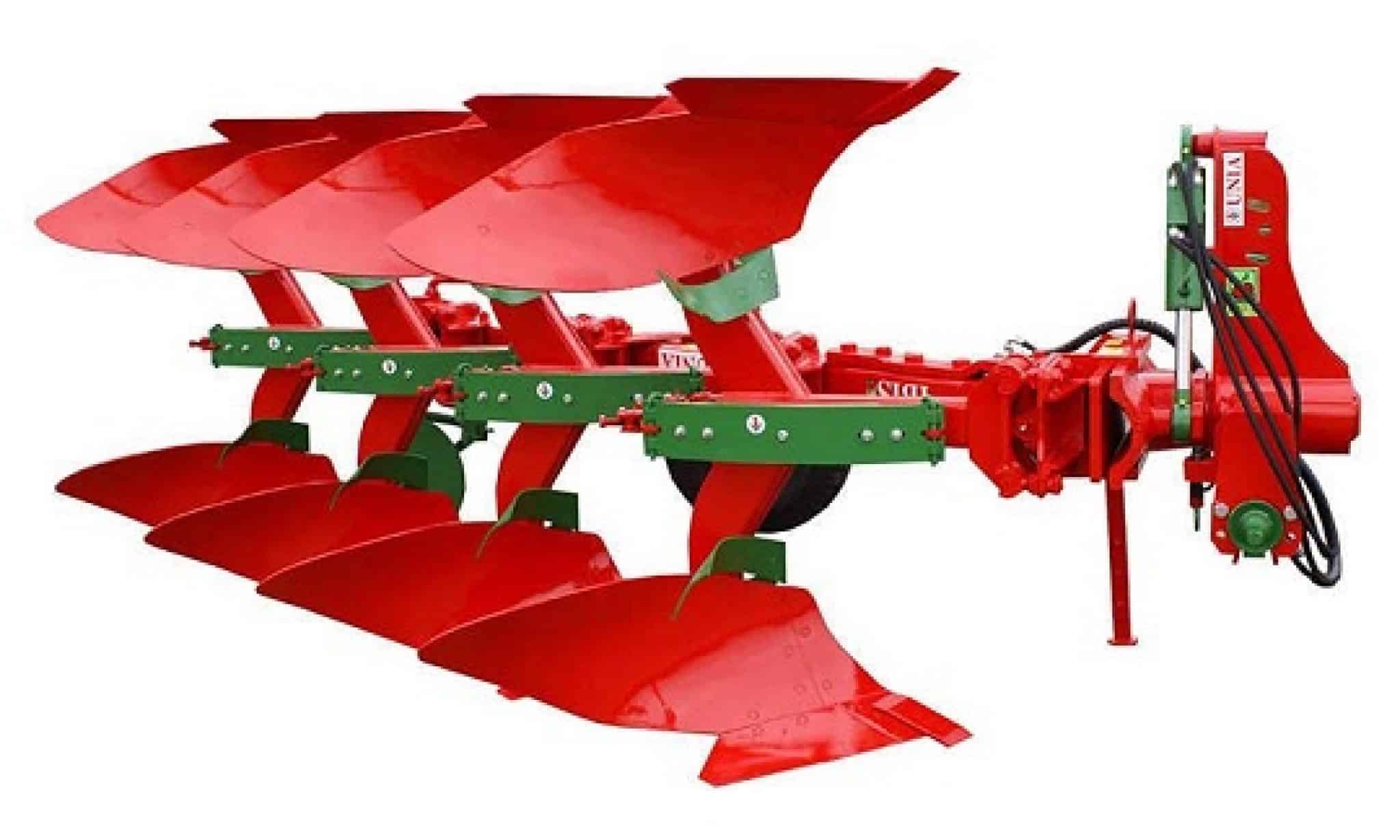

Плуги Unia: технологии, характеристики, модельный ряд

Модельная линейка плугов «Фогель Нут»

С запашки до посева — австрийская компания предлагает разнообразное оснащение и навесное оборудование для почвообрабатывающих предприятий. «Фогель и Нут» — самый крупный концерн-производитель плугов для коммерческого земледелия в ЕС. В ассортименте представлены плуги следующих конфигураций:

  • навесные оборотные plus,
  • полунавесные plus Hektor, Heros;
  • навесные необоротные Farmer.

При выборе модели следует обратить внимание на такие параметры, как: количество корпусов (есть 2-, 3-, 5-корпусные варианты),

  • система регулировки ширины захвата,
  • требования к мощности буксира,
  • система защиты от камней.

Производитель дает в описании продукции грамотные рекомендации по ее выбору, интеграции с другой техникой, эксплуатации и ремонту.

Производительность сельхозтехники зависит не только от эксплуатационных возможностей конкретной модели, но и от ее грамотного использования. Правильный уход и эксплуатация снижает риск поломки плуга, культиватора или опрыскивателя.

Но никогда нельзя исключать человеческий фактор и возможность возникновения форс-мажорных ситуаций. Оригинальные запчасти от официальных поставщиков — это гарантия быстрого ремонта и минимизации простоя оборудования, а следовательно, и убытков.

Характер и принцип работы чизеля

Происхождение названия землеобрабатывающего орудия данного типа соответствует англоязычному слову «chisel», что в переводе означает – «долото» или «резец». Соответствуя своему названию, долотообразные рабочие органы производят рыхление почвы с частичным перемешиванием нижних слоёв. Рыхление разрушает уплотнённую структуру плужной почвы как за счёт долотообразной формы рабочей части, так и в результате пружинной реакции рабочей стойки при приложении к ним тягового усилия трактором.

Работа чизельного рабочего органа

При этом проход рабочего органа не производит оборот пахотного пласта, при котором возникает ветровая эрозия и пересыхание; не образует чёткой линии дна борозды, обеспечивая разрушение пахотной подошвы; сохраняет рельеф поверхности поля с образованием защитного слоя мульчи. В результате в обработанной почве чизелем сохраняется и накапливается влага, открывается доступ воздуха в слое гумуса, что стимулирует микробиологические процессы, поддерживающие плодородность земли.

В среднем, агрономы отмечают, что включение в агротехнику использования чизельных плугов при обработке почв повышает урожайность площадей с ранее образованной уплотнённой пахотной подошвой от 20 до 40%.

Действие современной чизельной системы на формирование корней культуры

На почвах склонных к пересыханию и подверженных ветровой эрозии рекомендуется перевести основную обработку полностью на ежесезонное чизелевание. В обычных условиях отвальную вспашку можно чередовать с чизелеванием через каждые 2-4 сезона, исключая возможность образования уплотнения нижнего горизонта пахотного слоя.

Целесообразно проводить такую обработку перед высадкой садов, ягодников и виноградников, обеспечивая глубоким рыхлением нижних слоёв хорошие условия для питания и формирования корневой системы саженцев. Также предпосевное чизелевание даёт повышение урожайности 15-20% при возделывании кукурузы, картофеля, сахарной свеклы и тростника и других технических культур.

Оборотный плуг Kuhn Manager

Возможность выбора ширины захвата и системы защиты сделала модельный ряд Manager идеальным для работы с тракторами средней мощности, такими как ХТЗ-17221, Case Magnum 310, МТЗ-2022 и другими, и при любых рабочих условиях. Манёвренность оборотного плуга позволяет вам работать с высокой производительностью даже на участках небольшого размера. Вы можете работать с таким же трактором, что и для навесного плуга, используя, при этом большее количество корпусов, и, ширину захвата.

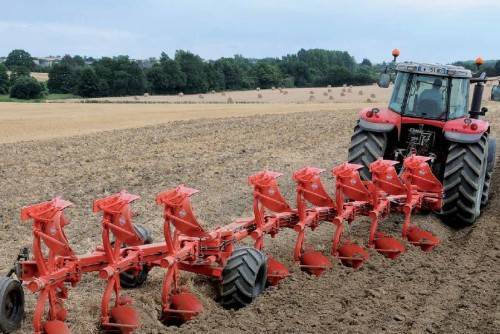

Фото оборотного плуга Kuhn Manager

Наклон оборотного механизма позволяет плавно повернуть плуг по отношению к направлению движения. Несущие колёса расположены в непосредственной близости от трактора для оптимального радиуса разворота, что гарантирует прямолинейность при выходе из борозды и минимальное не вспаханное пространство по краю поля.

Опорная рама оборотного плуга Kuhn Manager позволяет значительно уменьшить нагрузку на сцепное устройство трактора в процессе оборота плуга. Это технологическое решение позволяет также снизить центр тяжести. Оборот плуга осуществляется 2 линейными гидроцилиндрами, напрямую соединёнными с движущимися частями, без посредства механической системы. Эта крайне простая технология, без износа, не требует особенного техобслуживания.

Шарнирное соединение позволяет плугу копировать волнистость рабочего участка. За счёт этого, обеспечивается равномерная глубина вспашки. Более того, при выходе из борозды, когда передние корпусы выглубляются задние все-еще продолжают обработку. Такая технология позволяет лучше вспахать края поля и снизить бугристость. Система автоматически блокируется при выходе их борозды (замок закрыт в процессе маневрирования и при транспортировке) и освобождается при входе в борозду.

После обработки грунт готов к применению других механизированных средств, например, сеялок точного высева и т. п.

Технические особенности корпусного Kuhn Manager

  • Полуавтоматическая сцепка с изменяемой высотой – процедура навески и рассоединения упрощена;
  •  Шарнирно-сочленённая рама с механической регулировкой жесткости сочленения обеспечивает жесткость конструкции;
  • Запатентованные болтовые предохранители на разрыв уменьшают повреждение стоек во время срабатывания;
  • Отвалы изготовлены из стали “Triplex” на самом моном в Европе гидравлическом прессе  под давлением 5000 тонн;
  • Показатель твёрдости отвалов составляет 9000 викерс – самый высокий в отрасли;
  • Цилиндр автоматического переворачивания одинарного или двойного действия не требует высокого давления масла в гидросистеме трактора для переворачивания;
  • Инновационная конструкция болтового предохранителя: он срабатывает не на срез, а на разрыв – тем самым снимается деформация корпуса, чем продлевается срок его службы;
  • Простота, эффективность и долговечность;
  • Только плуги Kuhn  Manager и Kuhn Chalenger имеют тележку с двумя опорными колёсами;
  • Есть возможность добавления еще одного корпуса.

Технические характеристики оборотного плуга Kuhn Manager

Техническая характеристикаManager C — 5 корпуснойManager C — 6-корпуснойManager C — 7-корпусной
Количество корпусов567
Максимальная мощность трактора (кВт)110132154
Максимальная мощность трактора (л.с.)150180209
Предохранениеболтовые предохранители на разрыв Tболтовые предохранители на разрыв Tболтовые предохранители на разрыв T
Ширина захвата (см)35 и 4035 и 4035 и 40
Высота под рамой (см)808080
Расстояние между корпусами (см)102102102
Сечение квадрата рамы (мм)180180180
Тип отваловцилиндрический — винтовой — полосовойцилиндрический — винтовой — полосовойцилиндрический — винтовой — полосовой

Культиваторы Unia: модельный ряд и технические характеристики

Почвообработка представлена в каталоге польской компании Уния несколькими сериями машин:

  • дисковые агрегаты Unia ARES серий TL и TXL;
  • стерневые машины Unia KOS и Unia CROSS;
  • дисковые агрегаты Unia MARS;
  • культиваторы Unia ATLAS;
  • предпосевные почвообработчики KOMBI и VIKING;
  • пружинные бороны UNIA AKCENT;
  • глубокорыхлители KRET и PLOW.

Каждая серия предлагает несколько агрегатов с различными свойствами и похожей конструкцией. Наибольший интерес вызывают культиваторы ATLAS, KOS, ARES и пружинная борона AKZENT от Unia.

Дисковые культиваторы UNIA ARES

В линейке дисковых агрегатов польская компания предлагает выбор из серий ARES TL и ARES TXL. Первые используются для предпосевной и основной обработки почвы. Также могут применяться для первой обработки после уборки кукурузы и подсолнечника. К основным функциям и возможностям культиваторов ARES относятся:

  • измельчение и задел растительных остатков в почву (в том числе сорняков и предшествующих посевов);
  • задел внесенных удобрений;
  • рыхление и выравнивание почвы;
  • подготовка грунта для повседневных земледельческих работ.

Производитель допускает использование культиватора в агрегате с сеялкой из серии POLONEZ. Полунавесные дисковые машины ARES имеют рабочую ширину до 6 метров. Количество дисков для моделей ARES TL варьируется от 24 до 48 штук. В стандартной комплектации агрегат поставляется с трубчатым катком.

Из серии ARES TXL положительные отзывы получили машины 4.0 и 4.5. ARES TXL 4.0 оснащается 32 дисками, установленными на расстоянии 80 см друг от друга. ARES TXL 4.5 использует 36 дисков аналогичной конструкции. От предшествующей серии TXL отличается усиленной системой рабочего органа. Более мощные 560-миллиметровые диски и защитные резиновые элементы стойки продлевают срок службы агрегата и делают его пригодным для тяжелых условий.

Стерневые культиваторы Unia KOS

Unia KOS — это универсальный агрегат для стерневой обработки. Конструкция машины позволяет ей выполнять все необходимые агрономические операции за единственный проход. В перечень таких операций входят:

  • интенсивное крошение пласта почвы;
  • подрез сорняка на глубине 15-20 см;
  • измельчение и задел в почву растительных остатков;
  • последующее выравнивание и подготовка почвы для повседневных работ.

Польский концерн изготавливает восемь машин этой серии. Самая простая оснащается пятью лапами, самая сложная имеет 13 рабочих механизмов. Наибольший интерес представляет Unia KOS 3.7, максимально адаптированная для различных условий. В стандартной комплектации машина поставляется с пружинной или болтовой защитой, от выбора которой зависит масса агрегата. В первом случае она составит 1650 кг, во втором — 1270 кг.

Unia KOS 3.7 потребляет 140-180 л.с. мощности тяговой машины. Техника оснащается девятью лапами, чего вполне хватает почти для всех полей. Клиренс под рамой составляет 80 см. На таком же расстоянии друг от друга устанавливаются диски. Мощные лапы культиватора удалены друг от друга на 41 см.

Культиваторы Unia ATLAS

Предпосевной почвообработчик Unia ATLAS имеет комбинированную конструкцию. Он выравнивает и прикатывает почвы передним струнным валом, после чего осуществляет рыхление и подрезание двухрядной планкой с S-образными лапами. Окончательное выравнивание производит двойной вал типа Crosskill.

Среднюю позицию между самыми мощными и самыми легкими машинами занимает Unia ATLAS 4.0. Масса агрегата составляет 2550 кг. Потребляемая мощность тяговой машины — 90-120 л.с. ATLAS Unia 4 оснащается четырьмя двойными рядами лап. Что в итоге дает нам 16 рабочих механизмов.

Пружинная борона AKCENT

Пружинная борона AKCENT разработана польской маркой для повсходного боронования земель без повреждения культурных растений. Агрегат мягко и эффективно удаляет сорняк между рядами, сохраняя целостность стеблей и корней всходов.

Борона составлена из восьми независимых секций, которые позволяют точно копировать рельеф почвы. Рабочая ширина агрегата — 12 метров. Здесь использованы 7-миллиметровые зубья, установленные в пяти рядах. Всего насчитывается 480 рабочих механизмов. Угол атаки регулируется в необходимых пределах.

Четыре модели серии в зависимости от конструкции имеют массу от 640 до 1700 кг. Потребляемая мощность варьируется от 70 до 110 л.с. Складывание рабочих органов производится с помощью гидравлического привода. В транспортном положении борона легко перемещается с места на место.

Модельный ряд культиваторов Unia не ограничивается представленными машинами. Однако среди всех серий именно перечисленные получили признание среди российских пользователей и аграриев различного ранга.

Получите выгодное предложение от прямых поставщиков:

Безотвальные плуги

Производитель Kuhn

Предприятие с одноименным названием появилось во Франции в 1828 году. Его основал крестьянин из г. Саверна, округ Эльзас, Джозеф Кун. Поначалу это была маленькая семейная кузница, где все домочадцы Джозефа трудились с утра до ночи. Семья изготавливала для односельчан, которые возделывали окрестные поля, различные сельскохозяйственные орудия:

  • сохи, сошники;
  • рала, наральники;
  • плуги, лемехи;
  • бороны, зубья, рамы.

Развитие фермерского хозяйства во Франции и Германии натолкнуло предприимчивого владельца кузницы на расширение своего производства. Мастер своевременно сообразил, что можно выгодно производить более крупное оборудование для сельского хозяйства. Техника, поставляемая фермерам Франции и Германии, может приносить учредителям приличную прибыль.

Кузница неоднократно переходила из рук в руки. Между Германией и Францией возникали постоянные длительные войны, Эльзас становился то французским, то немецким, то снова французским. Но цепкий Джозеф Кун не прекращал свое производство ни на день. В итоге он завоевал огромную популярность не только во Франции и Германии, но и во многих других европейских государствах.

Сложный период становления научил основателя фирмы KUHN золотому правилу: заботиться о полной линейке агротехнического оборудования для своих клиентов, ориентируясь на инновации и передовые достижения науки. Эти понятия вывели Джозефа Куна на международные рынки и позволили производить отличное оборудование для сельского хозяйства.

В 1864 году предприниматель расширяет свои владения, основывая в г. Саверне, возле железной дороги сообщением Страсбург-Париж, крупное производство аграрной техники. Из сборочных конвейеров предприятия сходят сотни машин. 1871 год – фирма становится немецкой, 1918 – компания снова французская.

До войны предприятие полностью обеспечивало техникой эльзасских землепашцев. 1921 год – освоены молотилки, косилки, ворошилки, механические грабли. Предприятие наращивает темпы до 1000 единиц продукции ежегодно. 1928 год – 100-летний юбилей фирмы и небывалый подъем производства. Параллельно изготавливаются запчасти для всех видов продукции.

Закончилась Вторая мировая война. Благодаря оживленному железнодорожному сообщению по ветке Страсбург-Париж, начиная из 1945 года, дела предприятия пошли в гору. 1946 год – вступление в ассоциацию со швейцарской компанией БЮХЕР-ГУЙЕР. С этого момента фирма КУН начала обретать свою мощь крупнейшей мировой корпорации.

Полностью завоевав рынки Франции, компания переключилась на увеличение экспорта. В 60-80 годы прошлого столетия начались масштабные поставки по Европе, в Соединенные Штаты Америки, Австралию. В 2000-х годах появилось огромное складское хозяйство, конструкторско-исследовательский центр, производство сельхозмашин перевалило за 1 000 000 единиц. Каждый менеджер трудился с полной отдачей, внося посильный вклад в развитие родной компании.

Сейчас группа предприятий KUHN – лидер мирового сельскохозяйственного машиностроения. В состав промышленной группы входят десятки предприятий, расположенные по всей планете:

  • Великобритания;
  • Франция;
  • Германия;
  • США;
  • Канада;
  • Бразилия;
  • Италия;
  • Испания;
  • Польша;
  • Китай;
  • Россия;
  • Украина.

Ежегодный оборот группы КУН составляет 1 040 000 Евро. Число сотрудников всех предприятий группы – 5 200 человек. Размер иностранных инвестиций – 54 млн. Евро. 74% сельскохозяйственного оборудования, произведенного компанией, экспортируется более чем в 100 мировых государств. Логотип компании КУН – белая надпись KUHN на красном ромбе с черно-белой окантовкой.

Назначение отдельных модификаций тракторов МТЗ

Одна из уважаемых и достаточно популярных моделей, чаще всего используемая в сельском хозяйстве – модель трактора МТЗ, сегодня усовершенствованная и имеющая разные модификации. Начав свою историю с 1943 года, трактор успешно используется и в современном хозяйстве, обеспечивая высокие параметры выносливости, качества сборки и доступности ремонта. Одна из моделей, популярная по всей России – это трактор Беларусь, где наиболее значимой стала модификация специализированной машины МТЗ-80, которая сошла с конвейера Минского Тракторного Завода в 1974 году.

Несмотря на перипетии реформ советской экономики, машиностроительному заводу удалось сохранить свои позиции, создавая универсальные, широко используемые модели, пригодные для самых разных работ.

Яркий пример, одна из модификаций – мини-трактор тягового класса МТЗ 82, предназначенный для работы на фермерских, тепличных хозяйствах, в животноводстве, мелиорации и на селекционных полях. За счет улучшенной конструкции, эта модель модифицированного трактора может оснащаться дополнительным навесным оборудованием – плугом, косилкой, прицепной телегой, культиватором или другими типами оборудования.

Особенности конструкций чизелей

Исходя из значительного требуемого тягового усилия для работы чизельного агрегата плуги отличаются мощной несущей рамой с толстостенным квадратным или прямоугольным сечением, с усиленным навесным или прицепным устройством. Заглубление рабочих органов регулируется уровнем положения опорных колёс в составе плуга или культиватора.

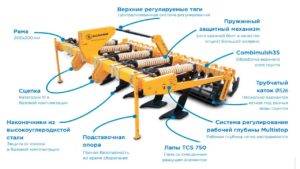

Технические особенности импортного чизеля глубокорыхлителя Agrisem Cultiplow Platinum

Предохранители

Для предотвращения аварийных ситуаций в случае столкновения рабочих органов чизеля с жёсткими препятствиями в глубине почвенного слоя, крепления стоек должны быть оборудованы предохранителями.

В составе чизельных культиваторов в качестве предохранителя могут использоваться пружины, позволяющие осуществлять отвод стойки при столкновении с препятствиями. Такое же предохраняющее действие рабочим органам чизельного культиватора предают использование дугообразных пружинных стоек в конструкции, которые отводятся за счёт своей упругости при встрече с препятствием.

Рыхлитель с пружинной защитой

Самым простым традиционным предохранительным устройством для чизельных плугов является срезной болт в креплении рабочей стойки.

Отдельные современные чизельные почвообрабатывающие системы в качестве предохранителя рабочих органов используют гидравлическую защитную систему, которая в автоматическом режиме осуществляет выглубленние лап при столкновении с крупными камнями и другими преградами.

Гидравлическая защита рабочих органов чизельного плуга Moro Aratri

Рабочие лапы

Беря во внимание опыт зарубежных разработчиков безотвальных плугов, кроме обычных прямых стоек с долотообразными наконечниками, чизельные глубокорыхлители в своей конструкции используют два типа рабочих стоек:

  • Параплау
  • Дельтаплау

Прямая обычная стойка кроме разбивания дна борозды активно перемешивает поверхностный слой, что после прохода агрегата визуально видно по неровностям на поверхности. Такие плуги дополнительно могут оснащаться катками для разбития комьев почвы на поверхности.

Стойка типа параплау

Стойка «параплау» обеспечивает меньшее тяговое сопротивление, в сравнении с обычной стойкой. За счёт своей плоской изогнутой формы стойка активно разрушает плужную подошву и минимально нарушает верхний стерневой слой. Такую стойку целесообразно использовать на полях подверженных ветровой эрозией с дефицитом влаги.

Стойка Дельтаплау

Рабочий орган «дельтаплау» хорошо работает в нижних слоях, активно перемешивая и насыщая нижний горизонт воздухом. При этом проход рыхлителя, с данными стойками, формирует верхний мульчирующий слой из пожнивных остатков. Стойка хорошо себя зарекомендовала в применении на почвах с достаточным в увлажнением и широко применяется в безотвальном рыхлении посевных площадей в место традиционной пахоты отвальными плугами.

Отдельные компании выпускают рабочие органы по своим запатентованным разработкам, которые обеспечивают улучшенные характеристики и функциональность, а также адаптированы под конкретные условия работы.

Стойка No-till (нулевая обработка) глубокорыхлителя Great Plains

Режущая часть

Долотообразные наконечники стоек выполняются из износостойкого легированного материала для обеспечения высокого рабочего ресурса, учитывая интенсивность абразивных и ударных нагрузок на режущую часть стойки. Кроме этого положительным моментом в конструкции крепления рабочего долота на стойке может является функциональная возможность обновления режущей кромки путём переворачивания долота в случае износа.

Состав рабочей стойки чизельного плуга

Дополнительно к долоту рабочая стойка может иметь зубья и боковые крылья, которые обеспечивают дополнительный эффект рыхления, позволяющий насытить обработанный слой воздухом и сформировать дренажные каналы для хорошего влагообмена в плодородном слое.
