Инструкция по сборке простой ручной пилорамы
Одним из самых простых и быстрых способов раскроить кругляк на доски является ручное приспособление для продольного горизонтального реза бензопилой на постоянную толщину. Лёгкость, простота и экономия обеспечиваются за счёт отсутствия основания, куда укладывается бревно. Фактически это отдельно взятая режущая часть заводских станков, только приводится в действие она мускульной силой оператора, который ведёт приспособление вдоль ствола, распиливая его. При распиловке бревно достаточно приподнять на козлы или даже просто два бруса по краям.
Описание рамы для бензопилы
Устройство содержит минимальное число деталей. Все они скрепляются сваркой или гаечно-резьбовыми соединениями:
- Станина — представляет собой основу инструмента. Именно к ней крепится бензопила. Выполняется из стального листа толщиной 5 — 8 мм.
- Направляющие — привариваются к станине. На них держится вся конструкция с регулировкой толщины спила. Для них лучше использовать две круглые трубки толщиной не менее 3-х мм.
- Зажимы для шины — одна планка зажима приваривается к станине, другая соединяется с ней двумя болтами. Заведя шину между губками зажимов и затянув их, можно зафиксировать пильную гарнитуру и уменьшить нагрузку на узел крепления шины к бензопиле.
- Каретка — узел, регулирующий толщину срезаемой со ствола доски. Представляет собой две планки с полукруглыми пазами под диаметр направляющих труб. Затягиваются болтами и гайками.
- Опорная площадка — составляет единое целое с кареткой, крепится методом сварки с косынками или кронштейнами. Движется поверх отпиливаемой части, не позволяя полотну отклоняться от заданной траектории. Оснащается рукояткой для удобства удержания.
Изготовление основы
Станина вырезается из стального листа. Её размеры — 160 мм длина и 220 ширина. Удобнее всего это делать плазморезом, но если его в хозяйстве нет, то сойдёт и обычная болгарка. Главное — не забыть снять фаску с заготовки для красоты и безопасности. В пластине сверлятся отверстия для крепления зажимов и самой пилы. Для удержания последней можно сделать прорезь болгаркой, а затем облагородить напильником. Это позволит делать небольшие смещения, регулируя вылет шины на станке.
Узлы крепления пилы и шины
Для того, чтобы пила крепко держалась с рамой в едином блоке, нужно модифицировать длинные гайки: приварить к ним шайбы, зафиксировать ими шину, сверху наложить станину с прорезью, а уже через неё затянуть два болта.
Зажимы для шины делаются из стального профиля 25 на 30 мм. Расстояние между отверстиями для стяжки составляет 130 мм. Посередине каждого профиля приваривается контактная площадка в 55 мм длиной и толщиной около 8 — 10 мм. Теперь при затяжке болтов шина, как в тиски, зажмётся контактными площадками, а расстояние между зажимами будет достаточным для свободного хода даже самой толстой и цепи с широкими зубьями.
Сварка каретки и опорной площадки
Каретка ходит по направляющим, позволяя изменять толщину срезаемой доски. Легче всего сделать её из круглой и квадратной трубы. Закрепив направляющие в тисках на нужном расстоянии (ширина каретки 240 мм), сверху кладут по половине разрезанной вдоль трубы длиной около 10 см. В профильной трубе вырезаются пазы, затем она кладётся поперёк направляющих и приваривается к распиленным половинкам. Операция с ответной планкой идентична. После остаётся только просверлить отверстия, которые стягивали бы половинки каретки вокруг направляющих, фиксируя опорную площадку.
Скользящая поверх бревна часть имеет размеры 400 на 500 мм. Нарезав тонкую профильную трубу квадратного сечения, сваривают рамку с двумя поперечинами. После остывания металл шлифуют болгаркой. Трубку для удобства удержания можно тоже сделать из водопроводной трубы. В месте сгиба разогревают металл паяльной лампой или пропановым резаком, после чего зажимают в тиски и тянут по шаблону. Закаливать металл особого смысла нет — достаточно просто отпустить его на воздухе. Трубка обоими концами приваривается к контактной площадке.
Соединяя каретку с контактной площадкой, необходимо усилить шов уголками жёсткости.
Как работать на самодельной пилораме
Алгоритм самостоятельной распиловки на стационарной установке с подвижным инструментом:
- Уложить бревно или готовый брус на направляющие поперечины. При необходимости заготовку фиксируют зажимами винтового типа или стальными косынками, которые фиксируются на поперечинах.
- Отрегулировать положение пилы на подвижной раме. Затянуть точки крепления инструмента и проверить надежность устройства для фиксации.
- Дозаправить резервуары для топлива и масла, которое необходимо для смазки цепи.
- Запустить мотор и прогреть агрегат на холостых оборотах, а затем подвести полотно к торцевому срезу заготовки.
- Поднять обороты до рабочего диапазона (определяется на слух) и зафиксировать положение курка, управляющего дроссельной заслонкой. Для удержания элемента применяется струбцина или самодельное приспособление.
- Приступить к выполнению горизонтального запила, перемещая инструмент с равномерной скоростью. При работе необходимо быть осторожным, поскольку существует риск возникновения ударной нагрузки при контакте полотна с уплотненными участками древесины (зона прорастания сучьев).
- На следующем этапе пила отводится на расстояние, равное толщине будущей доски и операция повторяется заново. При работе требуется проверять уровень масла в бачке, при эксплуатации цепной пилы без подачи смазки начинается интенсивный износ рабочих кромок.
При эксплуатации дисковой установки бревно укладывается на нижнюю раму установки, а затем плавно подается в направлении вращающегося рабочего органа. Рекомендуется применение направляющего элемента, предотвращающего уход бревна вбок. Аналогичным образом распускается древесина на установках, оборудованных ленточной пилой.
При эксплуатации самодельной пилорамы требуется применять средства индивидуальной защиты (очки, наушники), предохраняющие глаза и органы слуха от травм. Рекомендуется использовать специальную одежду и рукавицы из плотного материала, способные защитить руки от повреждений острыми фрагментами древесины. Часть пользователей устанавливает на самодельные установки защитные щитки из органического стекла, которые отражают поток опилок от рабочего полотна.
Особенности создания культиватора из бензопилы «Дружба»
Культиватор из бензопилы «Дружба» своими руками станет незаменимым помощником при обработке грунта на небольших участках. Большим преимуществом этого способа станет отсутствие необходимости прибегать к токарным работам – вы сможете ограничиться точечными слесарными доработками. Будущие самодельные мотокультиваторы из бензопилы будут работать только на двух передачах, а максимальная скорость агрегатов будет достигать 2,5 км/ч. Мощность мотора составит немногим более 4 л. с. Таких показателей будет вполне достаточно для эффективного фрезерования грунта, окучивания и выкапывания картофеля.
Создание агрегата выполняется по такому алгоритму:
- Для начала насадите на главный вал металлический воротниковый фланец РУ-32;
- После этого прикрутите звездочку мостового редуктора;
- Далее присоедините вал мостового редуктора – деталь можно взять от автомобиля УАЗ и отшлифовать ее до диаметра 3 см.;
- Для увеличения дистанции между мостом редуктора и землей, задействуйте двурядную цепь и две «ВАЗовские» звездочки – они увеличат клиренс культиватора до 150 мм.;
- Далее на главный мост установите и закрепите подшипник корпуса – его внутренний диаметр должен составлять не более 3 см.;
- В качестве коробки переключения передач и редуктора может выступить двигатель от мопеда «Карпаты»;
- Для комплектации возьмите центробежное сцепление от того же мопеда;
- Чтобы установить фрезы и колеса следует использовать стальную трубу, длиной 32 см.
В конце тестируем изготовленный культиватор. Большое достоинство готовой конструкции заключается в неприхотливости к топливу и маслам. Еще одно преимущество – автономность агрегата. В отличие от электрического культиватора, вы сможете эксплуатировать сделанную конструкцию в любом месте и в любое время.
Благодаря полностью герметичной системе подачи горючего и мембранному типу карбюратора, владелец сможет работать с агрегатом в любых условиях, будь то сильный ливень или невыносимая жара. Изготовленную конструкцию можно успешно эксплуатировать на участках, общей площадью от 10 до 20 соток.
Это интересно: Принцип работы ленточной пилы и как сделать своими руками: рассказываем суть
ЧТО ТАКОЕ САМОДЕЛЬНАЯ ПИЛОРАМА?
Самодельная пилорама – это устройство, которое позволяет использовать бензопилу в качестве пилы для распила древесины. Данное устройство может быть сделано на дому и не требует больших затрат.
Самодельная пилорама состоит из подставки для бензопилы и желоба для распила. Желоб может быть сделан из дерева или металла и иметь различные размеры. Некоторые пилорамы имеют возможность регулировки размера размера желоба, что позволяет распиливать материалы различной толщины.
Основным преимуществом самодельной пилорамы является возможность экономии денег на покупке готовых распилов. При этом, пилорама позволяет получать более качественный и ровный распил.
- Самодельной пилорамой можно использовать бензопилу любого производителя.
- Создание самодельной пилорамы не требует особых знаний и навыков.
- Самодельную пилораму можно модифицировать и дополнительно усовершенствовать.
Определение самодельной пилорамы из бензопилы
Самодельная пилорама из бензопилы представляет собой устройство, которое позволяет использовать бензопилу для распиливания древесины на определенные размеры. Она может быть собрана из имеющихся материалов, что делает ее доступной даже для людей, которые не имеют возможности приобрести специализированное оборудование.
Самодельная пилорама из бензопилы имеет достаточно простую конструкцию и применяется для домашнего использования. Она состоит из рамы, к которой крепится бензопила, а также рейки и сварной сетки, на которые помещается распиливаемый материал. В процессе работы бензопила перемещается по рейкам и выполняет рез на древесине.
Самодельная пилорама из бензопилы может быть использована для распиливания древесины на определенные размеры, что позволяет использовать ее в различных столярных работах. Она также может быть полезна людям, занимающимся домашним строительством, для распиливания материалов на нужные размеры. Однако при использовании самодельной пилорамы из бензопилы нужно быть внимательным и осторожным, чтобы избежать травм и повреждений.

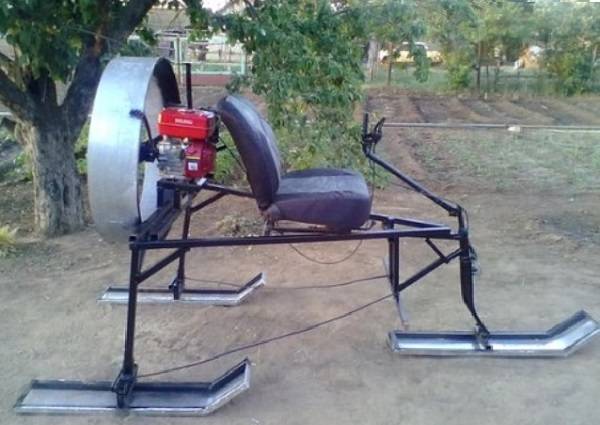

Изготовление снегохода
Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:
- рамы;
- двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
- подвески, имеющей амортизатор;
- руля;
- пассажирского сиденья;
- лыж либо гусениц;
- системы управления (сцепления, газа).
Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.
При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.
В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.
Разновидности пилорам
Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:
- Шинная.
- Ленточная.
- Дисковая пилорама.
https://youtube.com/watch?v=XR_TrDiAqQU
Дисковые установки
Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.
Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.
Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.
Пилорама ленточного типа
Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.
Для изготовления пилорамы ленточного типа потребуется следующее:
- Шкивы.
- Швеллер.
- Металлические уголки.
- Трубы с различным диаметром и размером.
- Металлоконструкции для изготовления шпал.
Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.
Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.
К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.
https://youtube.com/watch?v=MVx1lq1COng
Шинные пилорамы
Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.
Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.
Изготовление основания пилорамы
И так как уже повелось всегда стоит начинать с основания. Определившись с местом установки, займитесь расчисткой территории под установку станка. После расчистки, необходимо из гравия и песка утрамбовать песчаную подушку (основание не будет проседать). Ставим опалубку и производим бетонные работы.
Обязательно основания армировать проволокой либо арматурой. Это позволит уйти от переменных нагрузок, простым и понятным языком для снятия внутренних напряжений. Так мы уйдем от лишних трещин и повреждений основания. Потребуется также заготовить закладные, для чего? О них немного позже.
После осуществления бетонных работ, когда бетон схватился и окреп, нужно из уголка 50 * 50 мм, выложить направляющие (ребром к верху). Этот момент позволит нашей конструкции приобрести более жесткую конструкцию. В качестве материала можно использовать как уголок, так и швеллер или двутавровый рельс (эти элементы более жесткие по сравнению с профилем или уголком). Все составляющие свариваем между собой электросварочным аппаратом, а так же приваривается к закладным.
После проведения таких операций, нужно подумать каким образом будет удерживаться бревно на раме при распиле. Нужно сделать фиксацию. Расписывать много не буду, для этого потребуется выполнить, так как приведено в чертеже:
Читать также: Термостойкий клей для резины и металла
Данное приспособление позволит надежно зафиксировать материал.
Этапы самостоятельного изготовления
Лесопилка нуждается в наличии специального деревообрабатывающего оборудования — пилорамы. Можно купить ее уже готовую в магазине, но это будет стоить довольно дорого. Поэтому вопрос, как сделать пилораму в домашних условиях, остается актуальным.
Самодельное устройство из бензопилы
Приспособление для распиловки бревен бензопилой своими руками — наиболее распространенный вариант изготовления этого типа оборудования дома. Процесс занимает немного времени, а самоделка способна работать длительное время без ремонта.
Для работы понадобятся такие материалы:
- сварочный аппарат с электродами;
- шурупы;
- гвозди;
- столбики;
- электропила;
- роликовые подшипники.
Перед тем как сделать пилораму своими руками, специалисты советуют обратить внимание на такие моменты:
- Если планируется распиливать бревна большого диаметра, необходимо для работы использовать более мощные пилы с длинной цепью и шиной.
- Для подачи тяжелой древесины необходимо предусмотреть наличие специального домкрата. Доска же будет приниматься посредством использования погрузчика.
- При работе необходимо продумать механизм для фиксации бревен. Это предупредит вибрацию рабочего материала.
- Бензопила должны быть довольно мощной, что поможет сделать распиловку быстрее и проще.
- Станок рекомендуется оборудовать электрическим двигателем. Это поможет сэкономить затраты на производство.
- Приспособление для бензопилы продольной распиловки своими руками должно иметь такую высоту, при которой у оператора не будет уставать спина и руки.
Самодельная пилорама из бензопилы, чертежи которой можно найти в специальной литературе, довольно проста в изготовлении. Изготовление проводится по такой схеме:
- Создать каркас посредством сваривания уголков или труб в конструкцию необходимого размера;
- Для выполнения салазок можно использовать деревянные доски, которые в месте движения салазок покрываются оцинкованным листом или нержавейкой. Можно также использовать для этого уголок, по которому будут двигаться ролики. Есть также возможность выполнения этого устройства из рельсов. Все зависит от нагрузки, которой будет подвергаться станок;
- Изготовить салазки можно из 50 мм доски;
- Изготовление механизма, который будет регулировать толщину доски. Можно использовать вариант, который предлагают специалисты . В нем происходит движение рабочего материала, а режущий элемент закреплен неподвижно. Такая конструкция подходит для работы с небольшими бревнами.
Можно также использовать вариант, при котором бревно остается неподвижным, а режущая часть станка двигается по специальной линейке. Монтаж бензопилы выполняется при помощи специальных креплений на станине оборудования.
По завершении работы необходимо проверить прочность станка и выполнить наладку его функций.
Приспособление из болгарки
Есть также возможность изготовления пилорамы в домашних условиях, основой для которой служит болгарка. Этот вариант станка обладает практичностью эксплуатации и простотой выполнения. Для выполнения оборудования можно придерживаться такой инструкции:
- Упор изготавливается из уголков, расположенных по сторонам каркаса. Их края необходимо закруглить.
- На корпус надевается хомут из металла и закрепляется винтами по краям.
- Ручка выполняется самостоятельно из металлического прута, трубы или поперечной скобы.
- Для выполнения регулировочной штанги можно использовать стальной прут диаметром 0,4 — 0,6 см. Его конец загибается в виде петли.
- Чтобы обеспечить вхождение штанги в ручку, необходимо на задней части ручки нарезать небольшую резьбу.
Болгарка представляет собой углошлифовальную машинку. Поэтому необходимо учитывать такие моменты:
- Продолжительность непрерывного использования самодельной пилорамы из болгарки не должна превышать 20 минут, чтобы избежать перегревания мотора станка;
- Стандартная защита диска не подходит для самодельного устройства. Необходимо изготовить защитный кожух своими руками.
Перед началом эксплуатации этого вида пилорамы, мобильный цепной механизм нуждается в предварительной проверке и регулировке. Глубину пропила можно отрегулировать при помощи гаек, которые или затягиваются, или отпускаются. Ручной вариант пилорамы отличается простотой конструкции. Это значительно упрощает работу с ней.
Циркулярную пилу широко используют домашние мастера для проведения различных типов работ. Изготовление ручной циркулярки из болгарки – простой процесс, не требующий особенных навыков. Его можно выполнить при помощи подручных материалов
Но важно учесть, что подобный инструмент не способен полностью заменить профессиональное устройство
Плюсы и минусы самодельной конструкции
Проанализировав результаты работы данной самоделки, основываясь на отзывах владельцев, видео эксплуатации, напрашивается вывод, что конструкция эффективная. При грамотном подходе к делу мотоблок с двигателем от «Дружбы» по своим характеристикам не сильно уступает заводским аналогам.
Основным достоинством самоделки, конечно же, является экономия денежных средств. Найти необходимые детали и материалы можно, просто порывшись у себя в гараже или сарае, либо приобрести за небольшую сумму денег.
Также среди достоинств самодельного агрегата можно выделить:
- достаточная мощность полученного аппарата – до 4л.с.;
- компактность, небольшие габариты мотоблока;
- небольшой вес, маневренность, мобильность;
- экономичный расход ГСМ;
- двигатель «Дружбы» не прихотлив в плане выбора ГСМ;
- мотоблок способен выполнять различные операции.
Двигатель, используемый в бензопилах, тем более в советских «Дружбах» вынослив и способен выдерживать длительные нагрузки.
Основным недостатком самодельного мотоблока из бензопилы «Дружба» является то, что при любой конструкции получить настоящий мотоблок не получится. Мощности мотоблока хватает для обработки участков с хорошей почвой. Также существуют ограничения в выполнении операций. Использовать весь арсенал навесного оборудования заводского мотоблока, скорее всего не получится.
Чертежи аналогов Логосоль
Имея в наличии чертежи и изучив видеоинструкцию, самостоятельно изготовить конструкцию для обработки бревен, досок и реек довольно просто. Перед началом работ необходимо выбрать подходящее место. Установить пилораму из бензопилы можно в старом сарае, гараже, ангаре или даже просто под навесом. Если помещение для агрегата будет закрытым, то следует позаботиться о вытяжке.
Для изготовления конструкции кроме бензопилы понадобятся:
- два швеллера длиной в 8 метров и высотой в 140-180 миллиметров;
- две рельсы;
- уголки 50х100 мм и 40х40 мм;
- отрезки водопроводной трубы в 25 см в качестве стяжек;
- плита из стали толщиной в 4-6 см и длиной в 60 см;
- подвижные шланги;
- трубы с диаметром в 35-40 мм.
Изготовление своими руками пилорамы следует начинать со сборки основания из перевернутых подошвой вверх рельс и уголков 50х100 мм. Устанавливаться они должны строго параллельно полу, поэтому нужно воспользоваться строительным уровнем.
Далее выполняются следующие работы:
- По длине основания, согласно чертежу, сверлятся отверстия с шагом в 1-1,5 метра и диаметром в 14-16 мм.
- Затем по количеству отверстий берутся стяжки, которые соединяются при помощи болтов.
- Из металлических угольников изготавливаются стойки и на них ставится основа. Расстояние между крайними стойками и основой должно быть около 100 см.
- Чтобы конструкция была более жесткой, раскосы между стойками можно приварить.
После того как основа будет выполнена и установлена, необходимо своими руками сделать подвижную тележку. Для этого
40х40 мм и изделие ставится на ролики или подшипники. Сверху плиты приваривается два уголка, к которым крепится бензопила.
Первый вариант самодельной пилорамы из бензопилы готов. Существует еще один способ изготовления своими руками агрегата для обработки древесины. Инструменты и чертеж для него понадобятся те же, однако, сама конструкция более доработана.
Дополнительно: Бензопилы Урал — модели их характеристики, особенности
Состоит конструкция из четырех главных узлов:
- Пилы с приводом.
- Механизма для регулирования толщины изготавливаемой доски.
- Механизма для передвижения пильной части конструкции.
- Устройства для фиксации бревен.
Так как бензопила с рабочим двигателем и режущими зубьями в уже есть в наличии, необходимо будет сделать своими руками только оба механизма и устройство для фиксации бревен.
Механизм для регулирования толщины досок.
Распиливаются бревна посредством поднимания или опускания основания, которое должно быть приварено к пластине с помощью четырех гаек с согнутыми краями. Вверху этого устройства необходимо установить контргайки, которые нужно затягивать после того, как агрегат будет настроен на нужную толщину обрабатываемого материала.
Механизм для передвижения пилы.
Устройство для фиксации бревна.
На таком агрегате бревна крепятся с помощью двух гребней – неподвижного и перемещающегося посредством винта. После того как материал для обработки будет установлен, перемещающийся гребень винтами закрепляется в неподвижном состоянии. Теперь можно начинать смело эксплуатировать самодельную пилораму, выполненную из бензопилы.
На фото представлен чертеж, где обозначены основные части конструкции
В первую очередь собираем основание, состоящее из двух рельс. Их переворачивают дном вверх и крепят к ним большие уголки. Крепить необходимо параллельно полу, причем желательно удостовериться в параллельности при помощи уровня, чтобы достигнуть большей точности.
Начинаем изготавливать стойки, которые будут держать основу. Чтобы самоделка была жесткой и не шаталась, прихватите сваркой уголки между стойками. Не забудьте приварить защиту на шину.
По завершению работ с основой, приступаем к передвижной тележке. Берется стальная пластина и внизу нее приваривается маленький уголок, а потом само изделие устанавливается на колесики, ролики или подшипники. Сверху нужно приварить два уголка, которые станут держателями пилы.
Портативная минипилорама по чертежу готова. На фото видно простую конструкцию

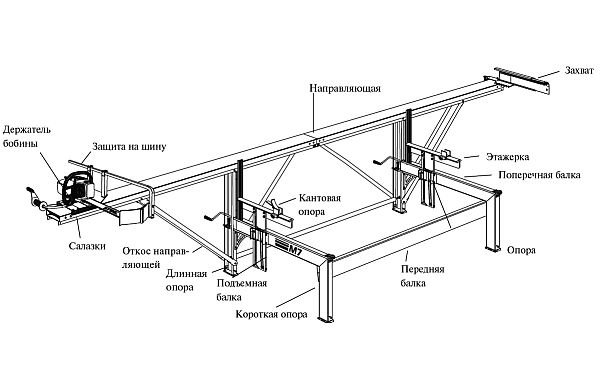

Чертеж пилорамы Логосоль
Чертежи пилорамы своими руками
По чертежам сразу скажу, под каждый случай делаются индивидуальные чертежи. Ведь я же не знаю какой именно вы бензопилой будете пользоваться. Второе это мне не известно какой материал у вас имеется, я напишу к примеру уголок, а у вас имеется труба, которая вполне сгодится. Поэтому расчерчиваем всю схему, за основу беря выше показанные чертежи.
