Как сделать снегоуборочный отвал на УАЗ своими руками

Проектирование

Многое зависит от наличия материалов и технических навыков. Надёжнее и проще изготовить отвал без поворотного механизма, таким образом сэкономить немного на материалах и значительно сократить срок изготовления, однако это уменьшит область его применения. С другой стороны, поворотный механизм может стать наиболее уязвимым местом конструкции, его исполнение требует предусмотреть определённый запас прочности на узлах фиксации

Рабочая поверхность отвала также требует усиления, важно следить за весом отдельных деталей. Желательно, чтобы отвал можно было монтировать и размонтировать силами одного человека

Для защиты очищаемой поверхности следует применять резиновую полосу, крепление которой должно быть разъёмным, чтобы можно было заменить резину по мере её износа. В месте крепления отвала к автомобилю стоит предусмотреть возможное резкое столкновение отвала с препятствием. Узлы крепления не должны находиться напротив важных частей автомобиля.

Как закрепить

Крепежное приспособление является самой сложной и ответственной частью всей конструкции отвала. Лопата крепится на раму с помощью кронштейнов, изготовленных из выпрямленных рессор или профильных труб. Следует учитывать, что такой механизм заводского изготовления может стоить 10000 рублей и более. Поэтому целесообразно сделать его самостоятельно, а сэкономленные средства потратить на закупку комплектующих деталей.

Простым вариантом является центральный держатель, который собирается в такой последовательности:

1. Приваривание к тыльной части лопаты профильной трубы.
2. Закрепление на ребре жесткости полукруга из стального листа.
3. Просверливание в полукруге отверстий.
4. Изготовление Г-образного держателя.
5. Присоединение держателя к полукруглой основе центральным поворотным болтом.
6. Присоединение устройства к раме автомобиля.

Регулировка угла ковша осуществляется путем извлечения стопорного болта, поворота ножа в нужную сторону до совпадения отверстий и повторного прикручивания болта и гайки. Для снижения силы удара о твердые предметы и кочки на грунте в держатель вставляется переходник с короткой и жесткой пружиной.

Зачем может пригодится отвал

Автомобиль с приводом на все колеса можно использовать не только для путешествий по пересеченной местности. Его эксплуатационные характеристики не уступают показателям тракторов, которыми пользуются коммунальные службы.

Отвал для снега на УАЗ применяется в следующих целях:

1. Планирование придомовой территории, участка под строительство, поля и огорода. Колесный вездеход создает достаточный крутящий момент, чтобы срезать верхний слой плотного грунта и перемещать его на большие расстояния. Оборудованная ножом машина выравнивает кочки, засыпает ямы, делает участок ровным и гладким.
2. Ландшафтный дизайн. Оснащенная отвалом техника применяется для откапывания бассейнов и прудов. Глубина водоема может достигать нескольких метров в зависимости от его площади. Используется самодельный бульдозер для строительства альпийских горок, насыпей и искусственных холмов.
3. Расчистка участка от сугробов. Автомобиль с лопатой эффективно чистит снег высотой до 50 см. За небольшое время проходимая техника с отвалом способна привести в порядок садовый участок и подъездные пути к дому. Очищается вся территория, или работа ограничивается площадками, дорожками и тропинками. Снег перемещается к забору или удаляется с участка.
4. Строительство и ремонт дорог. В дачных поселках эта проблема возникает постоянно. УАЗ с полным приводом может ровнять дорожное полотно, засыпать выбоины, очищать от мусора кюветы. При движении вперед выполняется основная работа. При переключении на заднюю скорость осуществляется окончательное выравнивание.

Пригодится навесной нож и для полевых работ. С его помощью проводится перемещение спиленных деревьев и кустов, удобрений и ботвы.

Заводской вариант

Не стоит изобретать велосипед заново, гораздо проще подглядеть, как сделать отвал на УАЗ, у производителей. Полностью скопировать заводские подвесные отвалы, скорее всего, не получится, но взять некоторые модели за основу вполне возможно. К тому же детальное исследование проверенных вариантов позволит избежать множества ошибок при проектировании и изготовлении собственной снежной лопаты.

1. Размеры отвала. Минимальная ширина отвала в продаже — 1900 мм, это и понятно, колёса расположены на расстоянии до 1.8 м по внешней стороне у разных моделей. Отвал должен с запасом перекрывать это расстояние даже в наклонном положении, идеальной будет ширина в 2-2.1 м.
2. Поворотный механизм. В разных моделях предусмотрена пальцевая фиксация в центре или использование дополнительных тяг. При таких размерах отвала лучше использовать дополнительное усиление.
3. Крепление к автомобилю. В этом узле предусмотрены возможности подъёма лопаты вертикально и иногда защита рулевых тяг.
4. Подъёмный механизм. От простейшей ножки для подъёма отвала при движении назад до лебёдочных механизмов с ручным или электрическим управлением.
5. Чтобы амортизировать отвалы на УАЗ при столкновении с серьёзными препятствиями, можно сделать его подвижным и оборудовать пружинами.

Самодельный отвал для мотоблока своими руками чертежи

Снего отвалы, легко навешиваемые на все виды техники, существенно ускоряют и облегчают процесс расчистки снега. Любой отвал снегоуборщик для мотоблока содержит три основные части – снегоуборочную лопату, устройство регулировки угла поворота лопаты и узел крепления, фиксирующий лопату на раме тягача.

Имеются несколько конструкций готовых отвалов, которые входят в комплекты навесного оборудования, однако такой «грейдер» можно сделать самодельный отвал для мотоблока своими руками, чертежи приведены ниже.

Лопата-отвал является элементом навесного оборудования, используемого совместно с мотоблоком. С ее помощью можно механизировать такие обычные работы на земельном участке как мусороуборка, снегоуборка в зимний период, а также выравнивание поверхности земли и ее перенос с одного места на другое.
Лопаты-отвалы имеют различные модификации, но в целом характеризуются общим принципом работы и устройства. Как правило, они имеет несколько типовых рабочих положений. Обычно это три нижеследующих положения:

• вперед
• влево (с уклоном на 30 градусов)
• вправо (с уклоном на 30 градусов)

Работа с отвалом для мотоблока

Лопата–отвал мотоблока перед началом работы вручную поворачивается вправо-влево на угол до 30 градусов. Операция регулировки положения завершается выставлением нужного угла и закреплением отвала в выбранном положении шплинтами.

Ширина захвата лопаты отвала для мотоблока обычно равна одному метру (некоторые модели могут иметь другую его величину) при толщине металла ковша от 2 до 3 мм. В заводских условиях лопаты-отвалы изготавливаются из высококачественной стали.

Отвал для мотоблока устройство и комплектация

Лопаты для мотоблоков могут быть укомплектованы металлическими ножами-насадками, которые удобны для выравнивания земли, а также резиновыми насадками, предназначенными для уборки снега.
Поскольку имеется широкий выбор модификаций лопат-отвалов, то при выборе такого навесного устройства обязательно убедитесь в возможности установки устройства на имеющийся мотоблок.

Производители не оснащают лопаты-отвалы мотоблоков пружинными демпфирующими механизмами, так как из-за низкой скорости движения не требуется специальная защита от контакта с неровной поверхностью земли. Не нуждается мотоблок и в подъемно-поворотных устройствах, что существенно снижает общую стоимость комплекта для снегоуборки.

Оснащая свой мотоблок аксессуарами для снегоуборки, купите специальные металлические грунтозацепы. Замена пневматических колес на такую «обувь» заметно повышает качество снегоуборки.
Цены на навесные лопаты-отвалы для мотоблоков невысоки и расположены в пределах от 4000 до 6000 рублей.

Проектирование

Многое зависит от наличия материалов и технических навыков. Надёжнее и проще изготовить отвал без поворотного механизма, таким образом сэкономить немного на материалах и значительно сократить срок изготовления, однако это уменьшит область его применения. С другой стороны, поворотный механизм может стать наиболее уязвимым местом конструкции, его исполнение требует предусмотреть определённый запас прочности на узлах фиксации

Рабочая поверхность отвала также требует усиления, важно следить за весом отдельных деталей. Желательно, чтобы отвал можно было монтировать и размонтировать силами одного человека

Для защиты очищаемой поверхности следует применять резиновую полосу, крепление которой должно быть разъёмным, чтобы можно было заменить резину по мере её износа. В месте крепления отвала к автомобилю стоит предусмотреть возможное резкое столкновение отвала с препятствием. Узлы крепления не должны находиться напротив важных частей автомобиля.

Инструментарий

Без специального инструмента обработка металла может стать довольно затруднительным делом. В мастерской умельца должны быть приготовлены следующие инструменты и приспособления:

• Сварочный аппарат. Кустарные мастера зачастую используют небольшие трансформаторные или инверторные аппараты, позволяющие мобильно производить работы. Помните о технике безопасности при работе со сваркой.
• Угловая шлифовальная машинка, именуемая в народе болгаркой. Помните о защите легковоспламеняющихся материалов от искр, которые могут при работе разлетаться до пятнадцати метров.
• Дрель или перфоратор с набором свёрл по металлу разного диаметра. Потребуются отверстия под болтовые и пальцевые соединения.
• Зажимы и струбцины могут пригодиться при работе без помощника.

Материалы

Чтобы изготовить отвал для мотоблока своими руками, мастер не имеет ограничений по подбору материала, в списке ниже указаны лишь рекомендуемые части, а также приведены возможные замены:

Металлическая пластина толщиной не менее 3 мм для изготовления рабочей части отвала. Размеры зависят от планируемых параметров навесного устройства, которые, в свою очередь, напрямую зависят от мощности мотоблока. Старая металлическая бочка на 200 литров может послужить отличным материалом, для чего её нужно разрезать на 3 части вдоль и сварить две из них по периметру для жёсткости

При разрезании бочки вдоль примите меры предосторожности, чтобы лист металла неожиданно не отскочил в сторону. Третью часть можно нарезать для других деталей отвала.
Металлические рёбра жёсткости могут быть изготовлены из самых различных материалов, например, из остатков 3-миллиметровой пластины или уголков и арматуры.
Металлическая пластина поворотного механизма должна быть не менее 8 мм толщиной, так как он является самым уязвимым местом.
Квадратная труба 40 х 40 мм понадобится для изготовления узла сцепления, который с помощью отверстий и болтов можно сделать регулируемым.
Для широких отвалов может потребоваться дополнительное усиление из трубы или уголка.
Болты и гайки с шайбами для крепления различных узлов и деталей

Пальцы для регулируемой части поворотного механизма.

Можно изготовить отвал для мотоблока из газового баллона, но помните о мерах безопасности при работе с газом. Баллон сначала нужно полностью залить водой, чтобы исключить любые возможности воспламенения или взрыва.

Отвал для уборки снега на квадроцикл и мотоблок

Для правильного выбора самосвального механизма необходимо уточнить модель самого квадроцикла и исходя из этого подобрать установочный комплект, после чего подбираются подрамник, грузоподъемное устройство и лопата.

Существует два типа монтажных комплектов: передний и центральный монтаж. Особенностью снегоуборщика, состоящего из подвесного моторного ковша и квадроцикла, является то, что его эффективность высока только при уборке небольшого и мягкого слоя снега на месте.

Отличительным качеством тандема самосвальной лопаты и мотоблока является доступная цена, простая конструкция и высокая маневренность. При использовании такого устройства можно не бояться повредить покрытие, так как скорость работы не такая высокая, как в предыдущих случаях. Исключает частые поломки лезвия, отсутствие поворотного и пружинного возвратных механизмов.

Зачем может пригодится отвал

Полноприводный автомобиль можно использовать не только для поездок по пересеченной местности. Его эксплуатационные характеристики не уступают тракторам, используемым коммунальными службами.

Снегоочистители УАЗ используются для следующих целей:

1. Планировка придомовой территории, строительных площадок, полей и садов. Колесный вездеход вырабатывает достаточный крутящий момент, чтобы срезать верхний слой плотного грунта и перемещать его на большие расстояния. Машина, оснащенная ножом, сглаживает неровности, заделывает ямки, делает участок ровным и гладким.
2. Пейзажная работа. Оборудование, оснащенное отвалом, используется для рытья бассейнов и прудов. Глубина водоема может достигать нескольких метров, в зависимости от местности. Самодельный бульдозер используют для строительства альпийских горок, насыпей и искусственных горок.
3. Очищает участок от сугробов. Автомобиль с лопатой эффективно убирает снег высотой до 50 см. За короткое время мобильная техника с отвалами способна очистить садовый участок и подъездные пути к дому. Расчищается вся территория, либо работа ограничивается платформами, дорожками и дорожками. Снег перемещается на забор или убирается с участка.
4. Строительство и ремонт дорог. В сельской местности эта проблема возникает постоянно. УАЗ с полным приводом может выравнивать дорожное покрытие, заливать выбоины, очищать кюветы от мусора. Когда вы двигаетесь дальше, основная работа сделана. При переключении на задний ход осуществляется окончательная регулировка.

Прилагаемый нож также полезен для полевых работ. С его помощью перемещают спиленные деревья и кустарники, навоз и ботву.

Особенности

Любой снегоуборочный отвал представляет собой навесное оборудование для различных типов техники, которое чаще всего имеет вид ковша или лопаты. Отвалы используются для расчистки снега, выравнивания грунта, перемещения стройматериалов и других работ по перераспределению сыпучих материалов по поверхности земельного участка.

Конструктивно в любом отвале можно выделить 2 основных элемента:

• рабочий узел, обычно выполняемый в виде широкой и высокой лопаты;
• узел крепления, который используется для присоединения отвала к технике.

Кроме этого, многие модели этого оборудования оснащены поворотным механизмом, позволяющим управлять углом наклона лопаты. Чаще всего инструмент используется под прямым углом (куча снега формируется перед техникой) или же под углом в 30° вправо или влево (убранный снег остается сбоку от машины).

Как сделать отвал для мотоблока своими руками

Сделать отвал для мотоблока своими руками совсем несложно, если в вашем хозяйстве есть болгарка, дрель и сварочный аппарат.
Вот один из несложных вариантов такого изделия для хозяев мотоблоков. Долго заниматься поисками подходящего металла вам не придется, так как для этого можно использовать обычную двухсотлитровую стальную бочку.

Аккуратно разрежьте ее на три части, и вы получите три криволинейных сегмента для лопаты. Сварив по контуру два из них, получим изделие с толщиной металла в три миллиметра, что вполне достаточно для обеспечения жесткости отвала.

Нижняя часть отвала усиливается ножом. Для этого вам понадобится стальная полоса толщиной 5 мм и длиной, равной захвату отвала. В ноже сверлятся отверстия диаметром 5-6 мм с шагом 10-12 см для закрепления предохранительной полосы из резины.

Конструкция крепежа отвала к мотоблоку довольно проста и вполне может быть реализована в домашней мастерской. При этом к отвалу, сваренному из двух сегментов бочки,примерно на середине его высоты приваривают квадратную трубу 40х40 мм для усиления. Затем к трубе в ее середине приваривают полукруг из толстой стали, в котором выполнены три отверстия, необходимые для фиксации углов поворота лопаты-отвала.

После этого из той же трубы варится держатель Г-образной формы, один конец которого вставляется в отверстие на полукруге, а другойпри помощи болтов скрепляется с рамой мотоблока. Для регулировки высоты подъема лопаты используются болты А и Б. Они вкручены в отверстия в отрезке квадратной трубы, который приварен к сцепному устройству и надет на Г-образный держатель.

Чертежи отвалов для уаз буханки

Как сделать снегоуборочный отвал на УАЗ своими руками

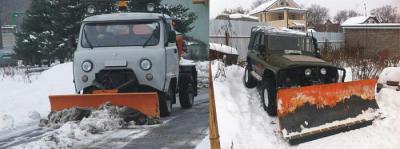

Самодельный отвал на УАЗ – отличная альтернатива аналогичным изделиям промышленного производства. Отечественный внедорожник отличается высокой проходимостью и мощностью двигателя, имеет большой вес, обеспечивает надежную тягу. Оснащение машины навесным оборудованием расширяет ее возможности, избавляя от необходимости приобретать и обслуживать дорогостоящую садовую технику.

Зачем может пригодится отвал

Полноприводный автомобиль можно использовать не только для поездок по пересеченной местности. Его эксплуатационные характеристики не уступают тракторам, используемым коммунальными службами.

Снегоочистители УАЗ используются для следующих целей:

1. Планировка придомовой территории, строительных площадок, полей и садов. Колесный вездеход вырабатывает достаточный крутящий момент, чтобы срезать верхний слой плотного грунта и перемещать его на большие расстояния. Машина, оснащенная ножом, сглаживает неровности, заделывает ямки, делает участок ровным и гладким.
2. Пейзажная работа. Оборудование, оснащенное отвалом, используется для рытья бассейнов и прудов. Глубина водоема может достигать нескольких метров, в зависимости от местности. Самодельный бульдозер используют для строительства альпийских горок, насыпей и искусственных горок.
3. Очищает участок от сугробов. Автомобиль с лопатой эффективно убирает снег высотой до 50 см. За короткое время мобильная техника с отвалами способна очистить садовый участок и подъездные пути к дому. Расчищается вся территория, либо работа ограничивается платформами, дорожками и дорожками. Снег перемещается на забор или убирается с участка.
4. Строительство и ремонт дорог. В сельской местности эта проблема возникает постоянно. УАЗ с полным приводом может выравнивать дорожное покрытие, заливать выбоины, очищать кюветы от мусора. Когда вы двигаетесь дальше, основная работа сделана. При переключении на задний ход осуществляется окончательная регулировка.

Лопата отвал для мотоблока своими руками

Размер нашей лопаты отвал для мотоблока будет составлять 850х220х450мм. Сама лопата отвала изготавливается из стального листа толщиной 2-3 мм. Стойки, расположенные внутри, изготовлены из листа толщиной 3-4 мм и служат в качестве ребер жесткости.

В них по месту сверлятся отверстия для крепления отвала к штангам с учетом строго вертикального расположения отвала по отношению к передней части мотоблока.

• 1 – лист отвала (жесть);
• 2 – стойка 4шт (ребра жесткости);
• 3 – нижний лист отвала (жесть);
• 4 – нож;
• 5 – проушина крепления тяги.

Кронштейн для закрепления отвала устанавливается на лапах мотоблока, к которым прикреплено и основание передней откидной опоры мотоблока, причем используются те же болты М10. С кронштейнами болтами М8 с барашковыми гайками скрепляются штанги длиной 520 мм, которые присоединяются к ребрам жесткости отвала.

Во внутренних ребрах жесткости (стойка хтолщиной 3-4 мм) просверлены отверстия для скрепления отвала со штангами таким образом, чтобы отвал располагался в вертикальном положении по отношению к мотоблоку. Отвал дополнительно зафиксирован на мотоблоке посредством двух регулировочных тяг: в нерабочем положении они дают возможность разгрузки кронштейнов. С нижней частью отвала болтами скреплен нож размерами 3х100х850 мм.

• 1 – отвал;
• 2 – штанга;
• 3 – кронштейн;
• 4 – тяга.

Дно отвала обшивается жестью для предотвращения зарывания его в землю. Ширину (глубину) дна, можно выполнить меньшей, чем показано на чертеже. С высотой отвала в 450мм и глубиной в 220мм он больше похож на ковш.

Взятие за основу этих рекомендаций и экспериментирование с размерами поможет сделать лопату-отвал для разных мотоблоков: Нева, Салют и др. Тогда снегоуборка мотоблоком станет для Вас легким и приятным делом.

Механизмы подъёма

Можно увидеть варианты, где в качестве подъемного механизма используется ручная барабанная лебедка, а управляет ею человек, находящийся на передней площадке. Это не очень безопасно, такие самосвалы на УАЗе лучше поднимать и опускать после полной остановки автомобиля.

Пользоваться электрическими лебедками гораздо удобнее и безопаснее, но не все готовы тратиться на такое оборудование. Самым бюджетным вариантом будет специальная подставка, которая работает при движении автомобиля задним ходом, а для постоянного удержания отвала в верхнем положении в транспортном режиме можно использовать шнур.

Заводские решения для отвалов

В случае, если сложно или не получается изготовить снегоуборочной отвал своими руками можно воспользоваться решениями, представленными отечественными производителями. В данном случае Вы получаете возможность исследовать уже проверенные варианты и учесть возможные ошибки при разработке схем и чертежей кустарного отвала.

На что необходимо обратить внимание:

• Габариты снегоуборочного отвала. Как правило, расстояние внешнего расположения колес автомобиля составляет около 1,8 метров, соответственно ширина рабочей поверхности отвала составляет не менее 1,9 метров. Но, для лучшего и эффективного использования рекомендуется использовать ширину до 2,1 метра;
• Механизм регулировки поворотов. Рекомендуется использование дополнительного усиления, так как, в нынешних моделях предусмотрено фиксацию по центру или за счет специальных тяг;
• Система крепления узлов. Необходимо предусмотреть возможность управления лопатой как из салона, так и вручную, а также дополнительную защиту для тяг рулевой колонки;
• Механизм управления лопатой. В данном случае было бы желательно предусмотреть возможность размещения лебедки, а также ее управление вручную или электрическим способом;
• Амортизация снегоуборочного отвала. Требуется учитывать возможность столкновений с твердыми поверхностями и предусмотреть дополнительные пружины.

Также, не стоит забывать, что при разработке проектной документации перед Вами возникнет проблема технического характера. То есть, для вышесказанного требуется соответственное образование и навыки. Также, немаловажным будет принятое Вами решение про изготовление отвала по уже найденным готовым схемам, но с учетом особенностей Вашей машины, или самостоятельная проектировка будущего снегоуборочного отвала, также с учетом особенностей автомобиля.

Подытожить вышесказанное можно следующими основными пунктами:

• специфические знания в определенной области, а также необходимые технические навыки требуются для проектирования и изготовления отвала для уборки снега;
• мастерская или гараж, в котором будет проводится работа по изготовлению отвала, должна быть оборудована соответствующим инструментом и необходимыми деталями;
• монтаж и использование отвала для уборки снега подразумевает вмешательство в строение автомобиля, и соответственно повлияет на его технические характеристики, что требует узаконивания деятельности такого рода.

Однозначно, использование отвала для уборки снега серьезно экономит Ваши силы и средства, но в тоже время изготовить его своими руками требует знаний и навыков в соответствующей сфере. При это не забывайте про то, что использование самодельного отвала для уборки снега может принести проблемы со страховой компанией и работниками полиции. Поэтому в данном вопросе обязательно нужно проконсультироваться. Также помните про проектирование будущего отвала и учитывайте особенности Вашего автомобиля. И главное, что действительно качественные отвалы для уборки снега, спроектированные и изготовленные собственноручно – ничем не уступают тем, что продаются в магазинах, а также привлекательнее смотрятся в цене.

Механизмы подъёма

Можно увидеть варианты, где в качестве механизма подъёма используется ручная барабанная лебёдка, а управляет ею человек, расположенный на передней площадке. Это не очень безопасно, лучше будет поднимать и опускать такие отвалы на УАЗ после полной остановки автомобиля.

Использование электрических лебёдок гораздо удобнее и безопаснее, но не все готовы потратиться на подобное оборудование. Самым бюджетным вариантом будет специальная подставка, срабатывающая при заднем ходе авто, а для постоянного удержания отвала в верхнем положении в режиме транспортировки можно воспользоваться талрепом.

Отвалы на УАЗ своими руками (чертежи)

Внедорожник в хозяйстве владельца загородного участка с учётом качества дорог — отличное подспорье, а иногда даже необходимость. Под капотом такого агрегата почти сотня, а порою и больше рабочих «лошадок», что вкупе с внушительной массой и ходовыми характеристиками становится серьёзным аргументом в борьбе с бездорожьем.

Почему бы не использовать эту мощность для улучшения дорожной ситуации в локальной придомовой территории в зимний период? Производители уже давно озаботились подходящим навесным оборудованием, выпуская снегоуборочный отвал для УАЗ и других популярных в нашей стране моделей внедорожников. Почему бы не сэкономить деньги и не изготовить собственную модель отвала, учитывая, что кустарные варианты получаются не хуже, а порою даже лучше заводских?

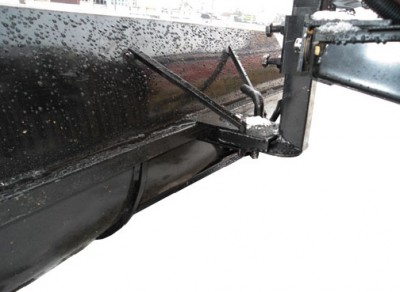

Как закрепить

Крепежное устройство является наиболее сложной и ответственной частью всей конструкции отвала. Лопата крепится к раме с помощью кронштейнов, изготовленных из выпрямленных пружин или профильных трубок. Следует учитывать, что такой механизм заводского изготовления может стоить от 10 000 рублей и выше. Поэтому желательно изготовить его самостоятельно, а сэкономленные деньги использовать на покупку комплектующих.

Простой альтернативой является центральный держатель, который собирается в следующем порядке:

1. Приварка профильной трубы к обратной стороне лопаты.
2. Крепление ребра жесткости к полукругу из листовой стали.
3. Сверление полукругом отверстий.
4. Сделайте Г-образный держатель.
5. Прикрепите держатель к полукруглому основанию с помощью центрального шарнирного болта.
6. Крепление агрегата к раме автомобиля.

Угол наклона лезвия регулируется удалением стопорного болта, поворотом лезвия в нужном направлении до совпадения отверстий и повторной затяжкой болта и гайки. Для уменьшения силы удара о твердые предметы и неровности грунта в держатель вставлен переходник с короткой и жесткой пружиной.

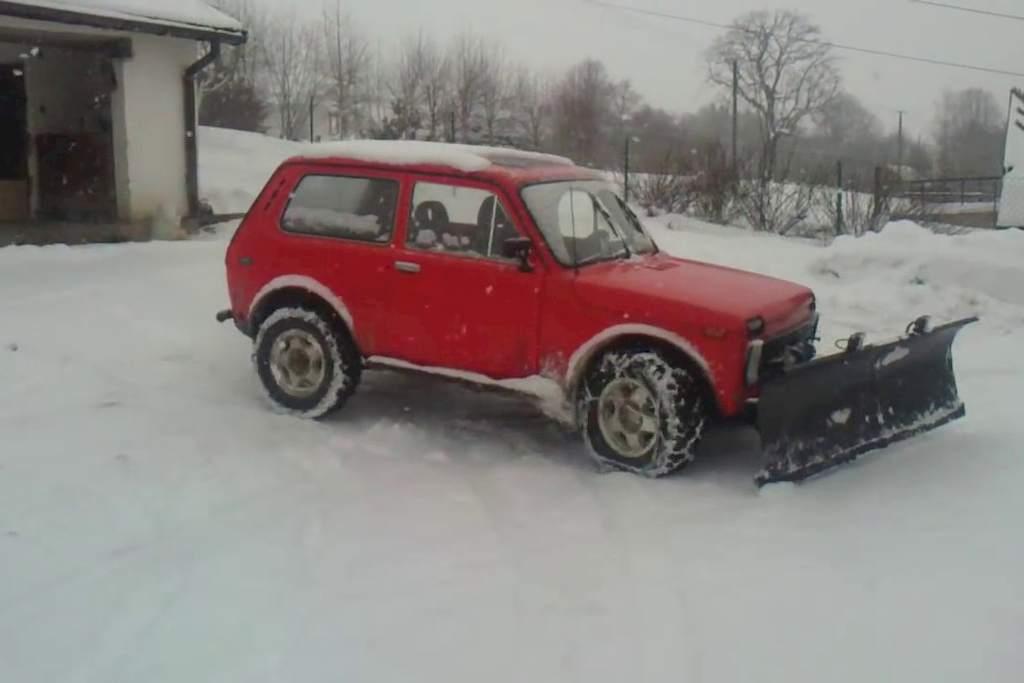

Особенности и плюсы применения самодельного отвала на Ниву

Устройство отличается рядом параметров, улучшающих конструкцию снегоуборщика:

• отвал располагается под углом: учитывая, что соорудить поворотную конструкцию самостоятельно сложнее, чем в условиях заводского цеха, чаще изготавливают стационарные навесные устройства, они должны располагаться так, чтобы максимально эффективно выполнять свою функцию, обеспечив безопасность автомобиля, если отвал установлен под углом относительно оси колесной пары, он будет очищать достаточно широкую дорожку, одновременно отодвигать снег в сторону;
• снегоуборщик на Ниву может выполнять несколько задач – он убирает сыпучую или вязкую массу по направлению вперед и в сторону от себя, благодаря такому принципу действия отвал применяется для расчистки дороги не только от снега, но и от грязи;
• есть возможность подключить источник освещения – его фиксируют на ковше в передней верхней части, это дает возможность расчищать дорожку по вечерам, даже если фара не обеспечивает достаточный угол обзора в темноте;
• высокая степень маневренности, что выгодно отличает снегоуборщик-Ниву от трактора.

Самодельный отвал

Мастерим отвал сами

Сделать отвал для уборки снега своими руками несложно, если у вас в хозяйстве есть сварочный аппарат, дрель, рулетка и болгарка.

Вот один несложный вариант такой конструкции для владельцев квадроциклов. Долго искать подходящий металл вам не придется, поскольку для этого вполне подойдет обычная 200-литровая стальная бочка. Аккуратно разрезав ее на 3 части, мы получим криволинейные сегменты для лопаты. Сварите по контуру два из них, и полученной 3-х миллиметровой толщины металла будет вполне достаточно для жесткости.

Нижнюю часть отвала нужно усилить ножом. Для этого потребуется стальная полоса толщиной 5 мм и длиной, равной ширине скребка. В ноже нужно заранее просверлить отверстия диаметром 5-6 мм и шагом 10-12 см для крепления предохранительной резиновой полосы.

Самые сложные и ответственные части всей конструкции – крепежная рама и подрамник, которые соединяют отвал с квадроциклом. Поэтому их лучше купить, чтобы не заниматься кропотливой съемкой установочных размеров под машиной. Самодельный снегоотвал приспособить к заводскому крепежу намного проще и работу эту можно сделать «по месту».

Для мотоблока конструкция крепежа намного проще и вполне может быть изготовлена в домашней мастерской. Для этого к отвалу, сваренному из двух половинок бочки нужно приварить квадратную трубу 40х40 мм для усиления. Затем к трубе приваривается полукруг из толстой стали с тремя отверстиями, которые необходимы для фиксирования угла поворота лопаты.

После этого из той же трубы сваривают Г-образный держатель, одна сторона которого вставляется в крепление на отвале, а другая с помощью болтов крепится к раме мотоблока. Для регулирования высоты подъема лопаты служат два болта А и Б. Они вкручиваются в отверстия, просверленные в отрезке квадратной трубы, приваренной к сцепному устройству и одеваемой на Г-образный держатель.
