Роторный
Снегоочиститель такого типа представлен навесной моделью, фиксируемой на мотоблоке. Техника применяется только зимой, так как справляется с любыми видами снежных масс благодаря своей конструкции (лежалый и свежевыпавший снег, наледь, корковый нанос, проход по глубокому снегу). Главным элементом является ротор, выполненный из вала с подшипниками и лопастных крыльчаток.
Лопастей в конструкции предусмотрено до 5 штук, есть возможность собственноручной установки большего или меньшего количества лопастей исходя из потребностей очистки территории.
Шкив (из клиновидного ремня) выполняет вращение лопастей при движении мотоблока.
Подшипниковая металлическая ступица фиксируется на боковых участках корпуса. Козырьковый патрубок, расположенный в боковой стенке верхней части оборудования, производит выброску снега наружу.
Роторные снегоочистители работают за счёт всасывания снега при помощи лопастей и воздушного потока, который образуется вращением крыльчаток. Высота выброса снежных масс доходит до 6 метров. Из минусов уборщика выделяется отсутствие способности удаления слежавшегося снега. Ширина готового прохода роторной техники равна полуметру.
Как сделать отвал для мотоблока своими руками?
Лопата для мотоблока – это один из наиболее простых вариантов отвала, однако это не значит, что на ее изготовление потребуется 30 минут времени и минимум подручных материалов. Напротив, если вы хотите сделать лопату на мотоблок, вам потребуется тщательно подготовиться и заранее приобрести все необходимые инструменты и материалы.
Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.
После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:
- жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
- 1 металлическая стойка – для этого подойдет стальная труба;
- 4 ребра жесткости, толщиной около 4 мм;
- полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
- 2 проушины для крепления тяги отвала;
- набор шайб и гаек;
- квадратная труба, сечением 4×4 см и длиной 1 м;
- комплект сверл, диаметром 5–6 и 8–9 мм;
- плоский кусок резины;
- 2 штанги, длиной 52 см каждая;
- 1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
- аппарат для сварки;
- болгарка с дисками для резки стали;
- перфоратор или электрическая дрель.
Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:
- В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;
- Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
- Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
- Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
- Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.
Сделав лопату на мотоблок для уборки снега нужно обязательно проверить работоспособность приспособление. В первую очередь протестируйте исправность механизма регулировки высоты отвала – это даст уверенность в том, что при уборке во дворе вы не повредите декоративное покрытие придомовой территории. Снегоуборочная приставка к мотоблоку не должна перевешивать сельскохозяйственную машину – если вы заметили, что центр тяжести агрегата и навесного оборудования нарушен, то обязательно закрепите в задней части мотоблока утяжелители.
Самодельные отвалы
Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.
Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.
Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.
В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:
- исполнительный (рабочий) орган;
- механизм поворота;
- кронштейн крепления.
Углы поворота:
Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.
Отвал из баллона
Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:
- С баллона стравить избыточное давление, если таковое было.
- Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
- Разрезать получившуюся трубу вдоль на две половины
- При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
- Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
- Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
- Установка производится посредством толстого пальца.
Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.
Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.
Отвал из листовой стали
Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.
Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.
Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).
3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.
Как видно, для проведения работ понадобятся:
- рабочий материал;
- болгарка с дисками;
- электродрель со сверлами;
- болты с гайками;
- сварочный аппарат с электродами;
- гаечные ключи;
- круглая или профильная труба.
Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

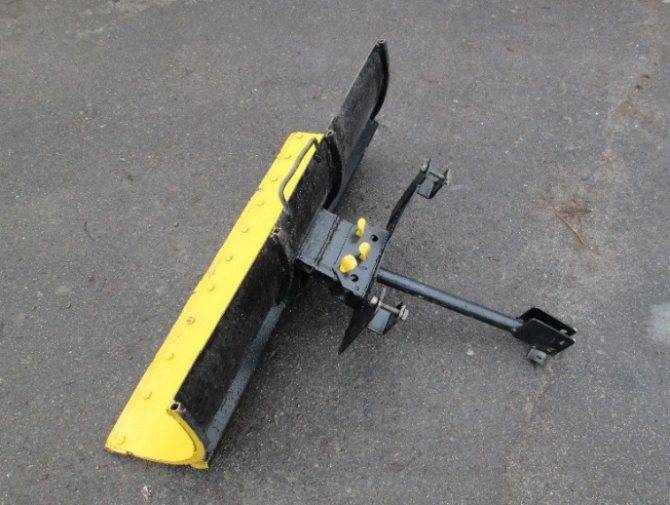

Как сделать отвал для мотоблока своими руками
Сборка такого навесного оборудования, как отвал для уборки снега, — задача достаточно простая. Тем не менее, в процессе изготовления следует придерживаться нескольких несложных правил.
Устройство, сборка которого предстоит, должно отвечать ряду важных критериев:
- Долговечность. Прочность ножа и ковша должны быть достаточно высоки, чтобы оборудование служило бесперебойно как минимум 5 лет. Все узлы и составляющие необходимо собирать из таких материалов и с использованием таких соединений, чтобы они могли выдержать максимальную нагрузку.
- Габариты. Существуют стандартные промышленные размеры, которые в случае изготовления своими руками могут варьироваться. Тем не менее, чересчур выходить за стандартные рамки не следует: ширину отвала имеет смысл делать от 80 до 130 см, а высоту — 30-50 см.
- Желательно предусмотреть подъемный механизм, который несложно реализовать при помощи рычагов или гидравлики. Благодаря этому можно будет не только чистить снег и убирать мусор, но и вывозить с участка.
- Наличие поворотного шарнира. При наличии возможности наклона ножей вверх-вниз и вправо-влево уборка снега получается более качественной.
- Амортизационная полоса из резины по низу ковша. Эта деталь нужна, чтобы защитить агрегат от ударов, лопату – от поломок и деформаций, а дорожное покрытие – от повреждений.
- Удобство быстрого монтажа/демонтажа навески на мотоблок.
Перед началом изготовления, прежде всего, стоит определиться с размерами. Стандартно снегоуборочная лопата имеет ширину 100 см при толщине металла в 2-3 мм. Материал для изготовления следует выбирать высококачественный.
Первым делом нужно собрать необходимый комплект инструментов и материалов. Вам потребуется:
- сварочный аппарат;
- болгарка с дисками;
- дрель со сверлами по металлу;
- гаечные ключи;
- плоскогубцы;
- стальная бочка объемом 200 л или пустой газовый баллон;
- толстый стальной лист небольшого размера;
- отрезок квадратной трубы длиной 1 м и сечением 40×40 мм;
- полоса железа – 850×100×3 мм;
- лист толстой резины высокой прочности;
- болты (М12, М10, М8), шайбы, гайки.
Помимо этого, нужно позаботиться о чертежах — найти желаемую конструкцию в интернете или начертить самостоятельно с учетом собственных пожеланий и условий работы агрегата.
Для изготовления ковша оптимальным материалом является металлическая 200-литровая бочка, поскольку эта емкость изначально обладает нужным изгибом. Если такую емкость найти не удалось, подойдет листовая сталь нужной толщины, но ее придется нагревать и выгибать под правильный радиус. При наличии бочки первым шагом нужно срезать болгаркой дно и крышку, чтобы получилась широкая труба. Далее ее нужно рассечь сверху вниз на три равных части. Две из них свариваются по периметру, а оставшаяся третья распускается болгаркой на несколько полос, назначением которых будет обеспечение конструкции нужной жесткости. Две полосы присоединяются к нижнему и верхнему краям отвала, а остальные распределяются по нему для усиления.
Для того чтобы обеспечить лопате дополнительную эффективность, по ее низу фиксируется нож. Он изготавливается из металлической полосы. В заготовке высверливается 3 отверстия диаметром 5-6 мм, расположенные друг от друга на расстоянии 100-120 мм. К ним фиксируется резиновая прокладка, а сам нож крепится к ковшу болтами.
Это интересно: окучник дисковый для мотоблока Салют.
Изготовив лопату, переходите к сборке крепления. Эта деталь изготавливается из трубы и посредством сварки прикрепляется к центру отвала. Далее закрепляется полукруг из толстого листового металла, в котором выполняется несколько отверстий для фиксации угла поворота ковша.
После этого из отрезка трубы изготавливается держатель Г-образной формы, который фиксируется короткой стороной в полукруге, а длинной закрепляется в раме мотоблока. Высота отвала регулируется при помощи двух болтов, фиксируемых в дополнительной детали, также выполненной из трубы — она надевается на держатель.
Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
Самодельное навесное оборудование
Пользователь может сделать навеску на минитрактор своими руками. Для этого понадобятся чертежи конструкции, в которой будут указаны параметры изготовляемого оборудования.
Перед тем как приступить к сборке КУНа, необходимо определиться с размерами навески и подготовить инструменты:
- металлический профиль (толщина металла зависит от вида предполагаемых работ);
- 3 гидравлических цилиндра;
- соединения шарнирного типа;
- сварочный аппарат и газовый резак;
- гаечный и разводной ключ.
Процесс изготовления КУНа:
- Вырезать внутренний каркас из двух металлических листов.
- Изготовить стрелу, где 70% длины — это опора, которая будет соединяться с большим цилиндром.
- При помощи шарниров прикрепить к основе среднюю часть.
- Присоединить к средней части ковш (его делают из подготовленного металлического профиля).
Бульдозерный отвал
Для того чтобы сделать такую самоделку для минитрактора своими руками, подготовить следующие инструменты:
- бочку из стали;
- стальной уголок 10-15 мм;
- стальной квадрат 30 мм;
- 2 шарнира;
- 3 гидроцилиндра;
- штуцера;
- шланги;
- транспортную ленту (толщина 20 мм);
- заклепки.
- Срезать с бочки верх, затем разрезать ее на 3 части.
- При помощи пассатижей загнуть все края на 3-5 мм.
- Из уголка (10-15 мм) сделать усилители и заварить прорезы. Должно быть 2 усилителя по краям, а остальные нужно расположить на расстоянии 20 см друг от друга.
- Приварить квадрат вдоль всего каркаса снизу и сверху.
- Приварить раскосины.
- Установить между уголком и квадратом гидравлику.
- При помощи шарниров, гидроцилиндров и уголков сделать систему подъема и поворота.
Плуг изготавливают из поверхности в виде цилиндра (рекомендуется брать сталь, чтобы избежать изгиба лопасти). Заготовке придают нужную форму: ее подают к вальцам под углом 20-23°, изгибают, а затем молотком по шаблону проводят доработку.
Для навешивания навески на трактор используется сцепка.
Также плуг можно сделать из стальной трубы, диаметр которой равен 55-66 см, а толщина — 4-5 мм.
Из картона делают шаблон, прикладывают его к трубе и обводят мелом по контуру. Отвал вырезают при помощи газосварки и обрабатывают наждаком. Если необходимо, то дорабатывают форму молотком. Для крепления к тракторной технике используется задняя навеска.
Как сделать отвал для мотоблока своими руками – порядок действий и советы начинающим
Самый простой способ сделать лопату на мотоблок – это воспользоваться стальным листом, толщиной около 3 мм. Такой способ позволит изготовить надежное приспособление, которое сможет справиться не только со свежевыпавшим, но и со слежавшимся снегом.
Непосредственно перед сборкой лопаты, следует внимательно изучить чертежи. В них обязательно нужно указать размеры каждой из используемых деталей, а также подходящий способы их монтажа в изготавливаемую конструкцию.
Если самодельная снегоуборочная приставка будет регулярно использоваться для расчистки сугробов, то изготовленный из стали ковш понадобится усилить уголками или ребрами жесткости из стали, толщиной не менее 1 см. В используемых стойках понадобится предварительно проделать отверстия, которые дадут возможность закрепить лопату на штангах
Крайне важно, чтобы самодельная снеговая лопата располагалась строго в вертикальном положении. Для этого понадобится иметь в наличии штангу, лопату, тягу и подходящий кронштейн
Самодельный снегоотвал для мотоблока должен состоять из следующих элементов:
- 4 стоек для жесткости ковша;
- горизонтальной и вертикальной плоскости отвала;
- проушин для фиксации тяг;
- ножа.
Чтобы собрать снежный отвал, понадобятся такие инструменты и материалы:
- лист из закаленной стали, размерами 85 x 70 см и толщиной 3 мм;
- 4 пластины из закаленной стали, размерами 45 x 23 см и толщиной 4 мм;
- 2 проушины для фиксации используемых тяг;
- болты для крепления марки М8, М10 и М12, крепежные гайки и шайбы;
- комплект сверл для работы с металлом;
- гаечные ключи и плоскогубцы;
- кусок толстой, достаточно плотной прочной резины;
- кусок толстого стального листа;
- болгарка и диски для работы с металлом;
- электросварочный аппарат;
- электродрель.
Последовательность действий при изготовлении выглядит следующим образом:
- Вначале нужно сделать подходящую лопату на мотоблок для уборки снега. С этой целью стальной лист нагревается при помощи газовой горелки и сгибается в форме полукруга. После этого к задней поверхности отвала нужно приварить ребра жесткости, а спереди внизу отвала прикрутить болтами резиновую полосу;
- После этого по бокам ковша нужно приварить по одной стальной пластине – они будут удерживать собираемый снег;
- В центральных частях приваренных боковых стенок нужно просверлить по одному отверстию;
- Далее в проделанные отверстия вставляется вал с закрепленным на нем шнековым механизмом;
- После сборки отвала понадобится сделать желоб, через который собираемые снежные массы будут выбрасываться в сторону;
- Для изготовления желоба необходимо взять широкую водопроводную трубу и приварить ее верхней поверхности сделанного отвала. Чтобы снег свободно проходил через желоб, в той части отвала, где установлен желоб, потребуется проделать широкой отверстие;
- В месте крепления желоба и отвала необходимо приварить тонкую стальную пластину, которая предотвратит потери собираемого снега;
- На финишном этапе готовый снегоочиститель на мотоблок потребуется покрасить, защитив его, тем самым, от коррозии. Результат проделанной работы можно увидеть на фото.
Изготовленный, таким образом, шнековый снегоотвал на мотоблок даст возможность убирать большое количество снега. В зависимости от мощности использованного шнекового механизма, дальность выброса снежных масс будет составлять от 2 до 8 м.
Основные правила и критерии изготовления
Важным моментом, которым нельзя пренебрегать при составлении чертежа самоделки, является соотношение объема работы к мощности агрегата. При перегрузке будут быстро изнашиваться узлы и механизмы, что приводит к поломкам и неработоспособности машины.
Изготовление отвала для мотоблока должно происходить с выдержкой некоторых условий:
- Прочный материал. Для нормальной службы хотя бы на протяжении нескольких лет нож должен иметь крепкую основу. Любая часть лопаты должна изготавливаться с расчетом на нагрузку и сильные удары.
- Выдержка размеров. Самодельный отвал не должен быть очень широким или высоким. Оптимальной шириной считается предел от 80 до 130 см, а высота от 30 до 50 см.
- Подъемный механизм. При разработке чертежа, в конструкцию можно добавить поднимающее устройство в виде гидравлики или рычагов. Такая функция позволит перевозить снег или использовать агрегат в роли погрузчика.
- Поворотный шарнир. При помощи такого устройства можно менять угол и наклон лопаты влево и вправо, вверх и вниз. Благодаря этому уборка снега или мусора будет осуществляться качественнее и с учетом потребностей человека. Для поворота вверх и вниз можно изготовить конструкцию по типу роторного плуга.
- Резина. Необходимо обязательно установить амортизационную полосу из плотной резины на нижнюю часть отвала. В таком случае мотоблок менее повреждается от ударов, а ковш от деформирования и выхода из строя. Также предохраняется и дорожное покрытие.
- Скорость монтажа и демонтажа. Так как мотоблок является универсальным устройством, то его оснастка должна проводится максимально быстро без применения особых инструментов.
Отвал может быть размещен на переднем кронштейне, под шасси либо сзади мотоблока. Для крепления в задней части можно использовать крепление плуга к мотоблоку, что значительно облегчит и ускорит работу, но самым подходящим считается размещение фронтально от агрегата. При такой установке обеспечивается максимальное качество уборки.
Читать также: Бур для перфоратора характеристики
Готовое изделие может быть создано и сориентировано в горизонтальной или вертикальной позиции. Вертикальный вариант выбирается при условиях стесненного пространства.
Отвал своими руками чертежи
Рис. 1. Поперечина1 — труба, 2 — ось (2 шт.), 3,4 — шайба (4 шт.), 5 — гайка-шестигранник (2 шт.)
Рис. 2. Упорные реактивные штанги1,2 — горизонтальная и вертикальная трубы, 3 — шайба (5 шт.), 4 — втулка (2 шт.), 5,6 — пластины крепления к отвалу (толщина 6 мм).
Рис. 2 а. Горизонтальная труба
Третий элемент — две упорные реактивные штанги (рис. 2). Диаметр горизонтальной трубы (рис. 2 а) такой же, как и у поперечины. Размеры втулок, шайб левой и правой штанг — одинаковы. Втулку и шайбу привариваем к горизонтальной трубе на оси поперечены с соблюдением осевого посадочного размера шайб. Противоположный конец трубы срезаем под углом 30 град, и привариваем к торцу опорную пластину крепления 5 к отвалу. В центре просверливаем отверстие d 10-12 мм под болт М8. Желательно, чтобы отверстие было направлено к наружной кромке отвала для удобства сьемки и установки. Нижний конецвертикальной трубы привариваем к горизонтальной. К верхнему концу, срезанному под углом 45 град., привариваем пластину крепления 6 к отвалу с двумя отверстиями d 8 мм. При фиксации штанги с короткой горизонтальной трубой на правую ось поперечины дополнительно устанавливаем еще одну шайбу 3. Закручиваем до упора гайку (ключ на 36) и шплинтуем ее. Длинную штангу аналогичным образом крепим с левой стороны поперечины.
Четвертый элемент — отвал (рис. 3).Выполнен из стального листа. Имеет изгиб внутрь на глубину 100 мм. С левой стороны по торцу привариваем усилитель (из той же стали), с внутренней — два усилителя из квадратного профиля 30×30 мм.
В нижней части сверлим отверстия для крепления транспортной резиновой ленты (амортизатор) с помощью болтов и шайб. Выступы ленты за пределы отвала составляют 50 мм.
Рис. 3. Отвал1 — стальной лист 2000x800x4 мм, 2 — боковой усилитель, 3 — внутренние усилители, 4 — транспортная лента (толщина 6 мм), 5 — отверстия для болтов (9 шт.)
Пятый элемент — подъемно-спусковое устройство (рис. 4).Используем б/у домкрат, например, от ВАЗ-2108 (09). Удаляем нижнюю пятку и верхнюю резиновую подушку. Вверху привариваем нижнюю разъемную головку шатуна двигателя ГАЗ-24.
Ручная уборка снега на большом участке при современном уровне техники становится редким явлением.
Действительно, зачем тратить долгие часы и силы на очистку от сугробов своей усадьбы, двора или улицы, когда в гараже стоит мощный внедорожник, квадроцикл или мотоблок?

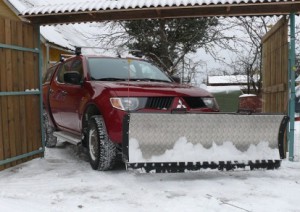

Отвал для снега, который легко навешивается на данные виды техники, существенно ускоряет и облегчает процесс уборки.
Кроме десятков готовых конструкций, которые можно купить на рынке навесного оборудования, такой «грейдер» можно изготовить и своими руками с минимальными затратами материалов.
Все снегоуборочные отвалы в зависимости от вида техники, с которыми они агрегатируются, делятся на несколько групп. Рассмотрим подробнее эти устройства для того, чтобы лучше понять особенности конструкции и грамотно оценить их рабочие и ценовые параметры.
