Мотоблок. Начало
Мотоблок – плод позднесоветского периода, а точнее, эпохи легендарных шести соток. В середине восьмидесятых годов советское правительство было вынуждено признать, что система колхозов и совхозов, несмотря на полную оснащенность парком современной техники вплоть до гигантских комбайнов и самолетов сельхоз авиации, и помощь населения страны (кто не помнит выезды «на картошку»?) выполнять свою основную функцию не в состоянии. Страна была вынуждена закупать продовольствие из-за рубежа.
Решено было действовать по принципу «спасение утопающих – дело рук самих утопающих», и снабжение трудящихся сельскохозяйственной продукцией частично возлагалось на самих трудящихся. Желающим выдавался участок земли площадью шесть сотых гектара (те самые шесть соток).
Обрабатывать даже настолько скромный надел с помощью лопаты, тяпки, и матери неведомого японца в конце второго тысячелетья в стране победившего социализма, провозгласившего Научно-Техническую Революцию, было совершенно не с руки. И вот тут-то выяснилось, что техники, способной решать подобные задачи, в стране практически нет. Личные наделы колхозников, как правило, были частью одного поля и обрабатывались одним-двумя проходами «взрослой» техники. Для лоскутных «шестисотовых» участков такой способ решительно не подходил.
Был разработан принципиально новый вид сельскохозяйственной техники, получивший название «моторизованный блок» или мотоблок. «Неведома зверушка» представляла собой двигатель тяжелого мотоцикла, поставленный на два соосных колеса повышенной проходимости. Работа с таким агрегатом напоминала крестьянский труд начала века – пахарь шел за лошадкой, направляя соху и оказывая на нее давление собственным весом.
Только место лошадки заняло двухколесное чудо техники, управляемое и направляемое с помощью специальных рукоятей. Вместо сохи использовался набор навесного оборудования, благодаря которому мотоблок мог пахать, боронить, сеять, косить траву. Был даже двухколесный кузов с сиденьем, превращавший мотоблок в транспортное средство непонятного назначения: для передвижения и перемещения грузов по поселку и окрестностям был явно удобнее мотоцикл с коляской (еще один, почти забытый реликт прошлого) или автомобиль. А уж на шоссе непонятному гибриду, передвигавшемуся со скоростью хромой кобылы, было явно не место.
Порядок изготовления погрузчика
Самодельный погрузчик на заднюю навеску трактора сооружается в несколько основных этапов, первым из которых представляется подготовка необходимых материалов, инструментов и чертежей. Их перечень может варьироваться, зависит от типа, а также выбранной модели погрузчика.
Материалы для работы
Самым популярным вариантом погрузчика для установки на заднюю часть трактора представляется стрела-манипулятор. Внимательно изучив чертежи подобного приспособления, можно сделать вывод, что для его изготовления мастеру потребуются следующие элементы:
- металлический профиль и листы, размерные параметры которых зависят от габаритов установки, предполагаемой нагрузки;
- крепежные элементы;
- шарниры;
- три гидроцилиндра, которые можно демонтировать из старых механизмов.
В процессе сборки мастеру потребуется стандартный набор инструментов, болгарка, а также сварочный аппарат.
Порядок действий
Для того чтобы успешно изготовить подобного рода приспособление, потребуется придерживаться простейшего алгоритма действий. Прежде всего необходимо сконструировать основу прямоугольной формы из профилированных труб либо воспользовавшись уголками.
Далее потребуется воспользоваться следующей инструкцией:
- В центре основы разместить еще один прямоугольник, который будет использован для монтажа гидроцилиндра. С этой целью сверху элемента потребуется закрепить распорку с 4-мя шарнирами для крепления цилиндра и сопутствующих механизмов.
- Изготовить стрелу, воспользовавшись 2-мя профилированными заготовками, соединенными между собой под наклоном 30 градусов, а также зафиксировать её конец на основании элемента, неподалеку от гидроцилиндра.
- Смонтировать в середине данного элемента цилиндрический шарнир, а также подвижно закрепленные части стрелы. Между ними должны располагаться малые цилиндры, а также перекладина для крепления ковша.
- Из листового металла и труб сделать ковш с ребрами жесткости и закрепить его на стреле.
Необходимо отметить, что внушительная длина стрелы может привести к опрокидыванию трактора при выполнении работ с крупными грузами. Чтобы избежать подобных проблем, необходимо смонтировать в передней части трактора специальный противовес, который по своей массе должен соответствовать манипулятору.
Вместо ковша аналогичным методом могут быть изготовлены и другие виды погрузочной техники, в зависимости от пожеланий мастера.
Приступать к самостоятельному сооружению агрегата имеет смысл только в тех случаях, когда имеется в наличии все необходимое оборудование. Ведь при отсутствии тех или иных элементов, может быть значительно проще и дешевле приобрести готовый навесной погрузчик.
2 Навесные устройства, используемые с навеской МТЗ
Ассортимент навесного оборудования для МТЗ 82 на рынке постоянно растет. Он включает в себя не только разработки отечественных производителей, но и зарубежное оборудование, оснащенное универсальными сцепами. К основным навесным устройствам относятся:
- Экскаваторный ковш со стрелой. Отдельные модели оборудуются сменными рабочими органами, среди которых вилочный захват для сена и бревен. Устройство фиксируется как на задней, так и на передней навесках трактора. Импортные модели могут оборудоваться дополнительными опорами возле сцепа стрелы.
- Фронтальный отвал. Фиксируется трехточечной сцепкой на переднюю навеску. Используется отвал для расчистки строительных площадок и территорий от снега, грунта и песка. Также можно использовать для очистки дорог в комплекте с дорожной щеткой. Ширина ковша составляет не менее 2,5 м. Возможен также поворот ковша в сторону на угол до 30 градусов.
- Погрузчик на фронтальную навесную систему. Используется для погрузки на машины сыпучих грунтов, контейнеров (вилочный рабочий орган), а также для скирдования сена. Ковш монтируется на раму с гидроцилиндрами.
- Дорожная щетка. Фиксируется на заднем навесном механизме трактора. Представляет собой прямоугольную раму с роликом, на котором расположен барабан с щетиной. Ширина захвата устройства начинается с 1,8 м. Масса до 400 кг.
- Барабанные фрезы. Используются устройства для ремонта дорог и вспашки верхних слоев почвы. Барабан с приводом фиксируется напрямую к шарнирам тяг, без дополнительной рамы. Ширина обработки составляет не менее 400 мм. Производительность оборудования до 2000 м2 за одну смену.
Передний и задний навесные ковши на МТЗ 82
Также для упрощения землеройных работ, на рынке возможно приобрести шнековый бур. Соединяется с трактором посредством трехточечного сцепа и подключения к гидравлической системе. При необходимости бур увеличивается специальным удлинителем.
2.1 Возможные неисправности навески и способы их устранения
Использованию навесного механизма сопутствуют высокие нагрузки на рабочие органы устройства. Как следствие, возможны поломки отдельных агрегатов и комплектующих, что приводит к характерным неисправностям. Особенно это касается гидравлической составляющей системы.
Одной из неисправностей навески является то, что оборудование не поднимается. Основные причины неисправности следующие:
- Слишком высокая температура жидкости в системе (от 70 градусов и выше). Исправить положение можно, заглушив на время остывания мотор.
- Жидкость в гидроаккумуляторе и каналах системы упала выше минимальной отметки. Заполнить приемную емкость.
- Сломан насос гидравлической системы. Проблема кроется либо в самом насосе, либо в системе запуска. Нужно отрегулировать неисправный компонент.
Также возможен вариант, когда навесное оборудование застыло в верхнем положении и не опускается вниз. Причинами этого может быть:
Передняя навеска МТЗ 82
- Температура масла в системе ниже показателя 30 градусов. Прогреть мотор и поднять температуру.
- Золотник распределителя не функционирует. Разбирается распределитель и устраняется причина заклинивания.
Замедленный темп движения оборудования также является неисправностью и имеет такие причины:
- Количество масла упало ниже минимальной отметки. Пополнить запасы рабочей жидкости.
- Вес используемого устройства слишком большой. Это является одной из основных причин, когда оператор трактора неопытен и не ознакомился с рабочими характеристиками устройства. В этом случае следует немедленно заменить рабочий инструмент. Дальнейшее использование оборудования может привести к более серьезной поломке.
- Рабочая жидкость расходуется слишком быстро. В этом случае необходимо заменить насосное оборудование в системе.
Также к частым поломкам навесной системы относится повреждение или деформация каналов для масла. В результате этого ход рабочей жидкости затрудняется, повышается давление в системе и температура. Чтобы исправить положение, поврежденные каналы удаляются, а на их место устанавливается новая магистраль.

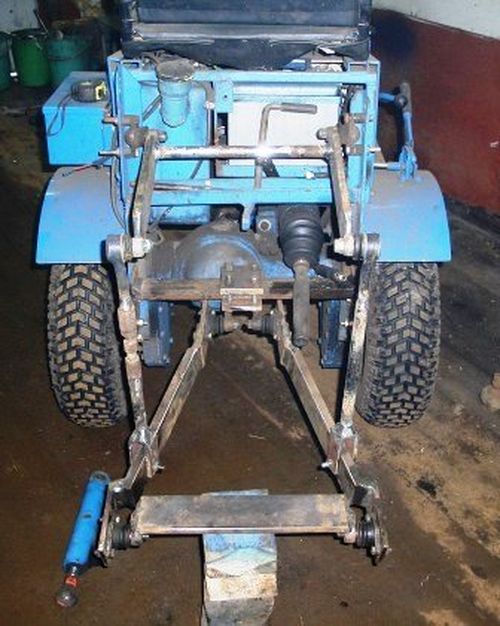

Типы и устройство навески
Для присоединения дополнительного оборудования минитракторы оборудованы задней навеской (МТЗ 82, 595, 05, 330 и т.д.). Данное устройство состоит из:
- наружного рычага;
- кронштейна поворотного вала;
- верхней тяги;
- раскоса;
- нижней тяги;
- проушины;
- стяжки и оси.
По типу дополнительное оборудование можно разделить на следующие группы:
- для подготовки почвы к посадке;
- для ухода за урожаем;
- для сбора урожая.
Для подготовки почвы
Для подготовки почвы к посадке семян и корнеплодов используют дискатор, почвофрезы, культиваторы и бороны. Для их установки на технику необходима трехточечная навеска.
Данные приспособления помогают разрыхлить почву, избавиться от сорняков и предотвратить ветровую эрозию земли.
При изготовлении таких навесок соблюдайте следующие рекомендации:
- Для увеличения срока эксплуатации дополнительного оборудования и минитрактора используемые материалы подвергаются антикоррозийной обработке.
- Рекомендуется установить прополочную или рыхлительную лапу. Это поможет выровнять борозды, которые остаются после ножа.
Приспособления, облегчающие посадку урожая
Оборудование, которое упрощает посадку зерновых и овощных культур:
- Сеялка. Состоит из устройств, формирующих борозды, резервуара для семян и механизма, который разбрасывает эти семена и присыпает их землей.
- Картофелесажалка. С ее помощью формируют глубокую ровную борозду, в которую при помощи труб прямоугольного сечения подаются семенные овощи, а установленный механизм присыпает их грунтом.
- Скомбинировав навесной бур и резервуар для саженцев, можно упростить формирование рядов. Размеры зависят от предполагаемого объема работ.
Для крепления этих инструментов к минитрактору или мотоблоку используется передняя навеска.
Для ухода за урожаем
Навески для ухода за урожаем:
- Грабли-ворошилки. Используются для сгребания травы из прокосов, ворошения скошенной массы, сдваивания валов. Они состоят из колес, зубьев и каркаса, на котором все это крепится.
- Гидравлические грабли. Сгребают скошенную массу при высокой влажности (до 80%). Состоят из металлической рамы, зубьев и ротора. Уровень производительности будет зависеть от мощности двигателя технического средства.
- Прополочный культиватор. Рабочий узел этого агрегата — рама опорного типа, которая с одной стороны крепится к трактору, а с другой — опирается на широкие колеса.
- Измельчители скашиваемой травы, например мульчер.
Для полива и разбрызгивания удобрений
Для этих целей рекомендуется использовать следующее оборудование:
- Опрыскиватель. Состоит из двух колес, основы (на которой находится бак и помпа), бака (в него заливается вода), помпы, складных штанг, форсунок. Данное оборудование бывает двух типов: которое будет разбрызгивать жидкость в виде тумана (мелкие капли, равномерно покрывающие растение) или в виде струи (используется для питания корней).
- Навесной бункер для внесения удобрений. Предназначен для внутрипочвенного внесения сыпучих минеральных удобрений. Состоит из поворотных осей, каркаса конусообразной формы, механизма подачи удобрений.
Для уборки корнеплодов
Для сбора урожая используется картофелекопалка. Она бывает нескольких видов:
- Транспортерная. Зарывается зубьями в грунт, выталкивая корнеплоды на поверхность, после чего урожай собирается вручную. Отличается от других моделей наличием транспортерной ленты. Проходя по конвейеру, корнеплоды хорошо очищаются от остатков грунта.
- Барабанная. Данный тип картофелекопалки повреждает клубни во время сбора, но хорошо очищает их от грунта. Конструкция состоит из зубьев, каркаса в виде барабана и механизма сбора картофеля.
- Вибрационная (грохотная). Активный нож подрезает пласт почвы с клубнями, который поступает на вибрационный стол, где корнеплоды очищаются от земли.
Необходимое оборудование для трактора МТЗ 82
Крепеж конкретного элемента ведется на раму или шасси техник в сочетании с системой управления. Но имеются модели, которые рассчитаны на работу с собственным шасси. Если имеется возможность установки механизмов для заднего и переднего использования навесных устройств, то удается расшить возможности инновационных моделей тракторов, независимо от их фирмы и изготовителя. Какой существует модельный ряд МТЗ, указано в данной статье.
Характеристики трактора МТЗ 82.
На тракторы заданной модели ведется установка культиваторов, плугов, щеток, погрузчиков и многое другое. Когда фермеру необходимо выполнить определенный ряд сельскохозяйственных мероприятий, то достаточно просто снарядить свою технику определенным видом навесного оборудования.

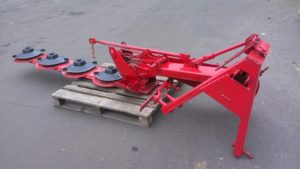

Цена на косилку сегментную и другие данные указаны в статье.
Навеска бур
Данная установка изготовляется из высококачественной стали, благодаря чему можно применять конструкцию для сверления отверстий различных размеров и на любой почве. Установка бура ведется на трехточечную заднюю навеску.
Экскаватор
Это устройство способно решить любую поставленную задачу. Но применять его целесообразно на малых участках. Про роторную косилку для трактора МТЗ 83 читайте тут.
Цистерна, ковши челюстного типа
Эта техника находит свое применения на протяжении всего года. Помимо посевных мероприятий, ее могут применять для полива сельскохозяйственных культур, ухода за садом.
Применяется как для работы в саду, так и для посева зерновых.
Измельчитель веток
Данное приспособление также крепится на трактор МТЗ 82. Используют навесное оборудование в лесном хозяйстве. Такая потребность в этой технике связана с тем, что деревообрабатывающая промышленность не стоит на месте. Такое устройство, как измельчитель, служит для измельчения веток, различного вида древесины.
Цена на МТЗ 80 и другие особенности указаны в статье.
Благодаря этому нет необходимости задействовать ручной труд.
Навесной ковш, оснащенный обратной лопаткой
Данное устройство находит свое применение в области строительства. Без него сегодня сложно представить возведение дома или любой другой сложной конструкции. Благодаря такой работе все поставленные задачи будут выполнены быстро и легко.
Фото Нью Холланд и другие данные найдете в статье.
Оборудование для уборки: щетки, ножи и др
Снегоочистители, бульдозерный нож, щетки, разбрасыватели песка. Такая техника активно используется в коммунальном хозяйстве при выполнении определенных работ по уборке территории.
Окучник
Данное устройство используют при подготовке грунта к посеву. Благодаря наличию крыльев удается легко и быстро выполнить культивирование грунта, произвести борозды. После проделанной работы остается только уложить в канавки семена и присыпать землей. Производить подготовку грунта можно дисковым и лепестковым окучником.
Сеялки
Представленные приспособления для трактора МТЗ 82 позволяют качественно и быстро выполнить посев посадочного материала в виде семян. Поступают они через бункера на конкретном расстоянии друг от друга. Благодаря этому удается получить стройность рядов рядом посаженных культур. О том как использовать по назначению Бюлер, можно из данной статьи.
Сеялки предназначены для посева сельскохозяйственных культур.
Грунтозацепы
Во время выполнения работ с трактором возникает необходимость создания сцепки с поверхностью. Для этих целей и используют грунтозацепы. Они повышают тяговое усилие трактора во время вспахивания, окучивания и сбора корнеплодов. Сегодня приобрести данную продукцию можно любого размера, вида.
Самодельные мини-трактора или, как сделать трактор. Преимущества и недостатки самодельных минитракторов
Мини-трактор, сделанный своими руками, получается гораздо дешевле заводских моделей, а по своей функциональности иногда может дать фору более мощным тракторам. Самоделка может использоваться на огородах и фруктовых садах, для обработки посевных площадей (не превышающих 10 гектар), транспортировки малогабаритных грузов и уборочных работ.
Самодельный мини-трактор 4*4
Себестоимость такой машины окупается буквально за один сезон , ведь основные узлы и механизмы обычно снимаются со сломанной техники или приобретаются по бросовым ценам. Некоторые фермеры переоборудуют в мини-трактор другую технику. В этом случае, процесс изготовления техники значительно упрощается.
Из недостатков можно отметить сложности в подборке подходящих деталей. Кроме того, при выходе из строя некоторых узлов, могут возникнуть проблемы с заменой или ремонтом. Ведь как ни крути, а трактор собирается из старья, поэтому некоторые детали невозможно отыскать.
Чтобы заготовить чертежи, необходимо обладать техническими навыками и знаниями. Ведь мини-трактор должен работать с навесным и прицепным оборудованием, для этого необходимо рассчитать тяговое усилие двигателя.
Совет! Собранный своими руками мини-трактор, необходимо поставить на учёт в ГИБДД. Иначе при выезде на дорогу самоделка может отправиться на штрафную стоянку, а вам выпишут денежный штраф.
Как использовать?
Люди, которые стали владельцами мини-трактора и отвала должны знать, как им правильно пользоваться. Отвал переднего и заднего типа характеризуется некоторыми чертами, а также особенностями функционирования. После приобретения отвала его стоит установить на машину, при этом используя специально-предназначенные крепежи. После этого необходимо установить угол выполнения работ. Если потребуется проводить очистку дорог, то стоит установить острый угол. При удалении снежного покрова на большой территории необходимо установить прямой угол. После всех вышеперечисленных мероприятий можно приступать к уборке снега.
Стоит обратить внимание на следующие правила безопасности при использовании мини-трактора с отвалом:
- применение навесного оборудования должно осуществляться согласно его прямому назначению;
- во время работы необходимо следить за функционированием отвала;
- если при движении отвал наполнен снегом, то его необходимо держать в опущенном состоянии.

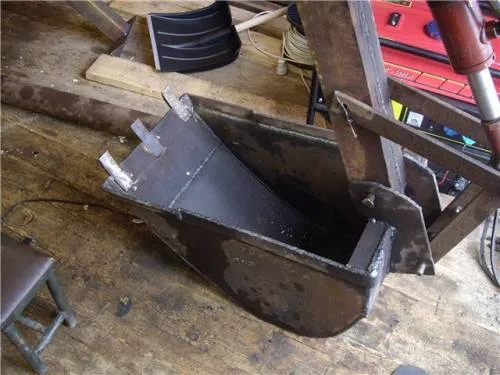

Экскаваторный ковш
Сделать навесной экскаватор на минитрактор можно по аналогии с фронтальным погрузчиком. Принципиальным отличием является форма ковша, а также стрела, которая будет состоять из двух частей.
Для изготовления стрелы понадобится две квадратных металлических трубы, соединенные между собой в форме буквы Л. Труба, на которой будет прикреплен ковш, должна быть длиннее трубы, присоединенной к трактору. К выступу, который находится сверху, подсоединяется гидравлический подъемник — он будет осуществлять движение стрелы, на которой закреплен ковш. Второй подъемник обеспечивает движение стрелы, прикрепленной к минитрактору. Третий отвечает за движение самого ковша. Его можно сделать неподвижным, но для большей эффективности во время землеройных работ нужно иметь возможность управлять не только стрелами, но и ковшом.
Сам ковш отличается от фронтального погрузчика размером – он должен быть уже и прочнее, так как ему предстоит взрывать землю
Для изготовления можно использовать листовой металл толщиной от 6 мм, важно прочно приварить штыри для взрыхления земли. В целом, этот узел должен быть более массивным в отличие от ковша для погрузчика
Как сделать отвал своими руками
Стальная бочка для изготовления отвала
Сразу стоит сказать, что в том, чтобы сделать своими руками отвал для мини-трактора нет ничего сложного, но чтобы все работало без проблем, нужно подойти к этому вопросу очень серьезно. В первую очередь необходимы чертежи, которых в интернете очень много. В них нужно отобразить все компоненты лопаты, а также устройство навески оборудования на мини-трактор. Далее нужно собрать все требуемые материалы и детали.
Передний или задненавесной отвал для мини-трактора можно создать из отрезка стальной трубы диаметром не меньше 700 мм и толщиной стенок не менее 8 мм, толстостенной старой бочки или подходящего по размерам отопительного котла. Для этого требуется разрезать трубу продольно, но не пополам, а примерно на ¾ от окружности. В итоге лопата получится именно с таким изгибом, который требуется. Ширина устройства выбирается в соответствии с габаритами и мощностью мини-трактора, но, согласно общих требований, навесное оборудование ни в коем случае не должно выходить за внешние пределы силового агрегата более чем на 400 мм с каждой стороны.
Важно учесть возможные большие нагрузки, оказываемые на навесное оборудование. Именно поэтому необходимо провести его укрепление дополнительными продольными упорами, для создания которых может подойти квадратная труба с сечение 40х40 мм, привариваемая немного ниже середины отвала. Кроме того, стоит сделать поперечные упоры в количестве 4-8 штук
Это придаст задненавесному отвалу больше прочности и устойчивости даже при сильных нагрузках. А низ лопаты, которая делается своими руками и по всей продольной части соприкасается с землей, следует оснастить резиновым кожухом. Такая защита предотвратит повреждение грейдера от контакта с асфальтом
Кроме того, стоит сделать поперечные упоры в количестве 4-8 штук. Это придаст задненавесному отвалу больше прочности и устойчивости даже при сильных нагрузках. А низ лопаты, которая делается своими руками и по всей продольной части соприкасается с землей, следует оснастить резиновым кожухом. Такая защита предотвратит повреждение грейдера от контакта с асфальтом
Именно поэтому необходимо провести его укрепление дополнительными продольными упорами, для создания которых может подойти квадратная труба с сечение 40х40 мм, привариваемая немного ниже середины отвала. Кроме того, стоит сделать поперечные упоры в количестве 4-8 штук. Это придаст задненавесному отвалу больше прочности и устойчивости даже при сильных нагрузках. А низ лопаты, которая делается своими руками и по всей продольной части соприкасается с землей, следует оснастить резиновым кожухом. Такая защита предотвратит повреждение грейдера от контакта с асфальтом.
Нижнюю кромку лопаты необходимо усилить специальным ножом. Для этого потребуется стальная 5 миллиметровая полоса с длиной соответствующей рабочему захвату грейдера. В ноже следует просверлить отверстия с диаметром 5-6 мм и шагом 100-1200 мм для закрепления резиновой предохранительной полосы.
