Технические характеристики грузового автомобиля МАЗ-7310 и его модификаций

Технические характеристики

Первый ракетоносец из линейки МАЗ 543 имел грузоподъемность чуть более 19000 кг. За всю историю с конвейера сошло более полутора тысяч таких экземпляров. Часть из них была отправлена в Восточную Германию, где шасси использовалось как грузовик с кузовом для транспортировки солдат.

Прицепные устройства позволили превратить автомобиль в полноценный тягач. К примеру, некоторые экземпляры переоборудовали под мобильное жилье, машины хозяйственных нужд и другие модели.

Первой ракетной системой, которая разместилась на данном шасси, стал тактический комплекс «ТЕМП». Позже его сменила установка 9П117.

Кроме этого на базе МАЗ 543 размещались:

• мобильные станции связи;
• посты боевого управления;
• ракетные комплексы различных поколений и назначения;
• военный автокран и др.

Кабина

Знатоки наверняка задавались вопросом, почему выбрана такая компоновка кабины. Все просто, первые ракеты «ТЕМП» имели длину больше 12 метров, соответственно нужно было где-то их разместить.

Сначала хотели просто сделать небольшое углубление в центре кабины. Но сделать это с технической стороны не получилось. Казалось, что выход только в использовании более длинной рамы. Однако Шапошников решил пойти нестандартным путем и разделил пост управления на две части, между которыми могла разместиться ракета.

Ранее подобный способ не использовался при проектировании военной техники, но оказался единственно верным решением. Также при создании кабины инженеры приняли решение использовать не металлические листы. Они отдали предпочтение армированной полиэфирной смоле, напоминающей пластик.

Поначалу к этому решению все относились скептически, но испытания доказали надежность и прочность материала. Для усиления применялись дополнительные бронированные пластины, которые навешивались сверху. Каждая из кабин имела по два места.

Военный МАЗ

При разработке автомобиля применялись не только отечественные детали, выпускаемые в СССР, но и инновационные на тот момент идеи конструкторов:

• рама из двух несущих частей изогнутой формы, созданная путем сварных и клепочных работ;
• подвеска торсионная с рычагами, которая обеспечивает плавный ход;
• гидромеханическая четырехступенчатая коробка передач с возможностью переключения без провала мощности;
• ведущие 8 колес с функцией автоматической подкачки, дополненной системой регулировки давления (для повышения проходимости в любых условиях);
• двенадцатицилиндровая силовая установка от танка Д-12А-525 с рабочим объемом свыше 38 литров и номинальной мощностью более 500 л. с.;
• два бака для солярки объемом 250 литров (третий резервный на 180 л);
• вес автомобиля составляет в среднем 20 тонн (зависит от модификации и назначения);
• тормозной путь не менее 21 м.

Технические характеристики

В основе чертежа базовой модели МАЗ 6317 легла рама, которая изготовлена из высокопрочной стали и внешне напоминала по виду лестницу.

Дизельный двигатель с турбонаддувом и мощностью 330 лошадиных сил. На некоторых чертежах видно, что в современных моделях стоят двигатели большей мощности – до 360 и даже 420 лошадиных сил.

При средней скорости 60 км/час примерный расход топлива составляет 45 литров на 100 километров. На всякий случай установлена система автоматической накачки шин.

В таблице приведены основные технические характеристики

Грузоподъемность, кг	11 000 — 21 600
Нагрузка на фронтальную ось, кг	6 700 – 7 150
Нагрузка на заднюю ось, кг	18 000 – 26 000
Объем кузова, куб/м	27,5
Механическая коробка передач с девятью передачами	ЯМЗ 202

Если рассматривать чертежи разных моделей, нетрудно понять, что они могут быть оснащены двумя топливными баками вместимостью 350 и 200 литров или одним 350-литровым. Запасное колесо с гидравлическим подъемником позволяет поднять кабину.

Рассмотрим общие габариты автомобиля

В длину, м	9,37-9,69
В ширину, м	2,55-2,7
В высоту, м	3,46-4
Длина рамы у шасси, м	6,08
База колес, м	4,2
Дорожный просвет, мм	300-350

Внутренние размеры откидного заднего борта

В длину, м	6,08-6,26
В ширину, м	2,42-2,56
В высоту, м	1,75-2,31

На сегодня МАЗ 6317 идеален для транспортировки грузов или перевозки людей по всем дорожным покрытиям. Он может применяться для буксира самолетов на аэродроме. Замечательная длина внедорожного грузовика позволяет использовать его любым удобным способом: как вахтовым автобусом или самосвалом, так и лесовозом или автокраном.

Двигатель и КПП

Характеристики	Показатели
Максимальная скорость, км/ч	85
Двигатель	Дизельный с турбонаддувом
Рабочий объем, см3	14860
Мощность, л.с. / оборотах	330/1400
Момент, н·м / оборотах	1225/1100-1300
Расход комби, л на 100 км	45.0
Тип коробки передач	Механическая, 9 передач
Привод	Полный

В основном устанавливаются 14,86 литровые дизели ЯМЗ-238Д мощностью 330 л.с. – те же, что на МАЗ-6422. Двигатель имеет 8 цилиндров, расположение V-образное. Максимальный крутящий момент двигателя – 1225 Н·м.

На модификациях МАЗ-63172 и МАЗ-6317-021 устанавливаются тутаевские дизели ТМЗ-8421 мощностью 360 л. с. Также встречаются модификации с более современными ярославскими двигателями: ЯМЗ-6585 (420 л.с.) и ЯМЗ-7511 (400 л.с.).

На МАЗ устанавливается 9-ступенчатая механическая коробка передач ЯМЗ-239 и одноступенчатая раздаточная коробка с понижающей передачей. Также МАЗ имеет полный набор межколесных и межосевых дифференциалов. Неблокируемым остается только дифференциал переднего моста.

Расход топлива

Услышав о полном приводе и военном применении, многие зададутся вопросом: сколько же потребляет такой МАЗ 6317? Расход топлива у этого грузовика составляет 45 л/100 км. Но Минск решил этот вопрос. Во-первых, как и у любой такой модели, у нас есть возможность отключения полного привода, во-вторых, у машины два бака. Переключение между ними осуществляется из кабины специальным краном. Суммарная ёмкость составляет 550 л.

Шасси и грузовая платформа

Основой является лестничная рама, изготовленная из высокопрочныхсортов стали. Изначально рама была заимствована от трехосных МАЗовских тягачей, но ее пришлось значительно усилить для передвижения по бездорожью.

Подвеска обеспечивает довольно плавный ход как на асфальте, так и на бездорожье: передняя – рессорная, задняя – рессорно-балансирная. Такой тип подвески также обеспечивает лучшую устойчивость на дороге.

Грузоподъемность составляет 11 тонн, что неплохо для внедорожного грузовика. Длина грузовой платформы составляет 6,25 метров, что позволяет устанавливать различные надстройки: МАЗ может работать бортовым грузовиком, самосвалом, автокраном, лесовозом или вахтовым автобусом.

Появление нового советского военного автомобиля МАЗ-543

После того, как на Минском автомобильном заводе было освоено производство МАЗов 537 серии, из Ярославля в Минск была направлена группа инженеров, задачей которых стала разработка нового военного автомобиля, используя для этого базу и наработки, которые использовались при создании МАЗ-537.

Автомобиль МАЗ-543 начали разрабатывать уже в конце 1950-х годов. Для этого специальное конструкторское бюро №1, под руководством Шапошникова использовало все свои накопленные с 1954 года знания. С помощью инженеров из Ярославля уже к 1960-му году был готов проект шасси МАЗ-543. Советское правительство весьма оперативно отреагировало на эту новость и 17 декабря 1960 года издало постановление, которое обязало развернуть производство шасси МАЗ-543 в кратчайшие сроки.

Через 2 года первые 6 образцов шасси МАЗ-543 были готовы. Два из них сразу отправили в Волгоград, где на заводе «Баррикады» на шасси МАЗ-543 были установлены опытные пусковые ракетные установки и баллистические ракеты Р-17, с жидкостным реактивным двигателем.

Технические характеристики МАЗ-543

При проектировании МАЗ-543 было применено немало оригинальных конструкторских решений:

• Оригинальная рама состояла из 2-х гнутых лонжеронов повышенной упругости. Для её производства использовались технологии сварки и клёпки;
• Для того, чтобы обеспечить необходимую плавность хода, была выбрана независимая подвеска рычажно-торсионного типа;
• Весьма оригинальной была и трансмиссия. Четырёхступенчатая гидромеханическая КПП позволяла переключать передачи без разрыва мощности;
• Проходимость машине обеспечивали 8 ведущих колёс, каждое из которых имело систему автоматической подкачки. За счёт регулировки давления в шинах, можно было добиться высоких показателей проходимости даже на самых сложных участках бездорожья;
• Танковый двигатель Д-12А-525 обеспечивал автомобиль необходимым запасом мощности. Объём этого 12-цилиндрового 525 сильного движка составлял 38 880 литров;
• Автомобиль имел 2 топливных бака ёмкостью по 250 литров каждый. Имелся также дополнительный бак из алюминия на 180 литров. Расход топлива мог составлять от 80 до 120 литров на 100 км;
• Грузоподъёмность шасси составила 19,1 тонн, причем собственный вес автомобиля был около 20 тонн, в зависимости от модификации.

Габариты шасси МАЗ-543 были продиктованы размерами ракеты и пусковой установки, поэтому они были заранее обозначены в техническом задании:

• Длина МАЗ-543 была 11 265 мм;
• Высота – 2 900 мм;
• Ширина – 3 050 мм.

Neoline. Скидка 10% для читателей

Двигатель Урагана

Двигатель Д-12-525А Урагана

Для модели МАЗ 7310 Ураган использовался дизельный двигатель Д-12-525А, основанный на базе танкового двигателя В-2. У мотора 12-цилиндровая конфигурация с V-образным расположением, всережимный регулятор частоты вращения механического типа и водяное охлаждение со струйным распылением горючего. Такая схема идеально подходит для грузового автомобиля с колесной формулой 8 на 8. Силовой агрегат обеспечивает отличную тягу для тяжелой техники и перемещения грузов большой массы.

Характеристики двигателя Д-12-525А:

• рабочий объем – 38,8 л;
• номинальная мощность – 386,1 (525) кВт (л.с.);
• максимальный крутящий момент – 2206 Нм;
• заявленный ресурс работы – 55000 км.

Средний расход топлива составлял 176 г/л.с. в час (приблизительно 98-125 л/час). В базовом исполнении автомобиль оснащался 2 топливными баками (емкость каждого – 420 л). Однако суммарную вместимость можно было увеличить до 1220 л.

Грузовой автомобиль МАЗ 7310 бортовой Ураган. Технические характеристики

• Кузов — бортовая платформа, две двухместные кабины.
• Грузоподъемность, кг — 20000
• Допустимая масса прицепа, кг — 25000
• Собственная масса, кг — 23000
• Полная масса, кг — 43300
• Габаритные размеры, мм:  — длина — 11657  — ширина — 2975  — высота — 2950
• База, мм — 2200+3300+2200
• Колея, мм — 2375
• Дорожный просвет, мм — 400
• Максимальная скорость, км/ч — 60
• Тормозной путь со скорости 40 км/ч, м — 21
• Двигатель Д12А-525А, дизельный, V-образный, двенадцатицилиндровый с углом развала блока 60°, размерностью 15х1.8см. Двигатель жидкостного охлаждения, с сухим картером, с механическим всережимным регулятором частоты вращения.
• Рабочий объем, л — 38,8
• Максимальная мощность, л. с. (кВт) — 525 (386,1) при 2000 об/мин
• Максимальный крутящий момент, кгс-м (Н-м) — 225 (2206) при 1400 об/мин
• Гидромеханическая передача:   — гидротрансформатор четырехколесный, одноступенчатый   — коробка передач трехступенчатая с автоматическим переключением передач
• Раздаточная коробка механическая, двухступенчатая с межосевым дифференциалом
• Колесная передача планетарная
• Передаточные числа:   — коробки передач — I—3,2; II—1,8, III—1,0; З.Х—1,6   — раздаточной коробки I—1,88; II—1,00   — колесной передачи — 5,1
• Подвеска торсионная независимая всех колес
• Размер шин — 1500X600—635
• Платформа с пятью откидными металлическими бортами
• Внутренние размеры платформы, мм — 7222X2848X707
• Погрузочная высота, мм — 1850

МАЗ 7310 и бездорожье. ВИДЕО

Модификации для пожаротушения

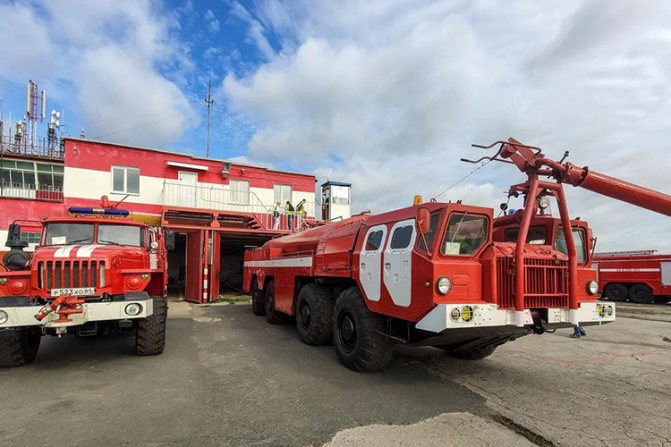

Аэродромные авто для тушения пожаров на базе образца 7310 отличаются добротностью и производительностью, поэтому используются и сейчас.

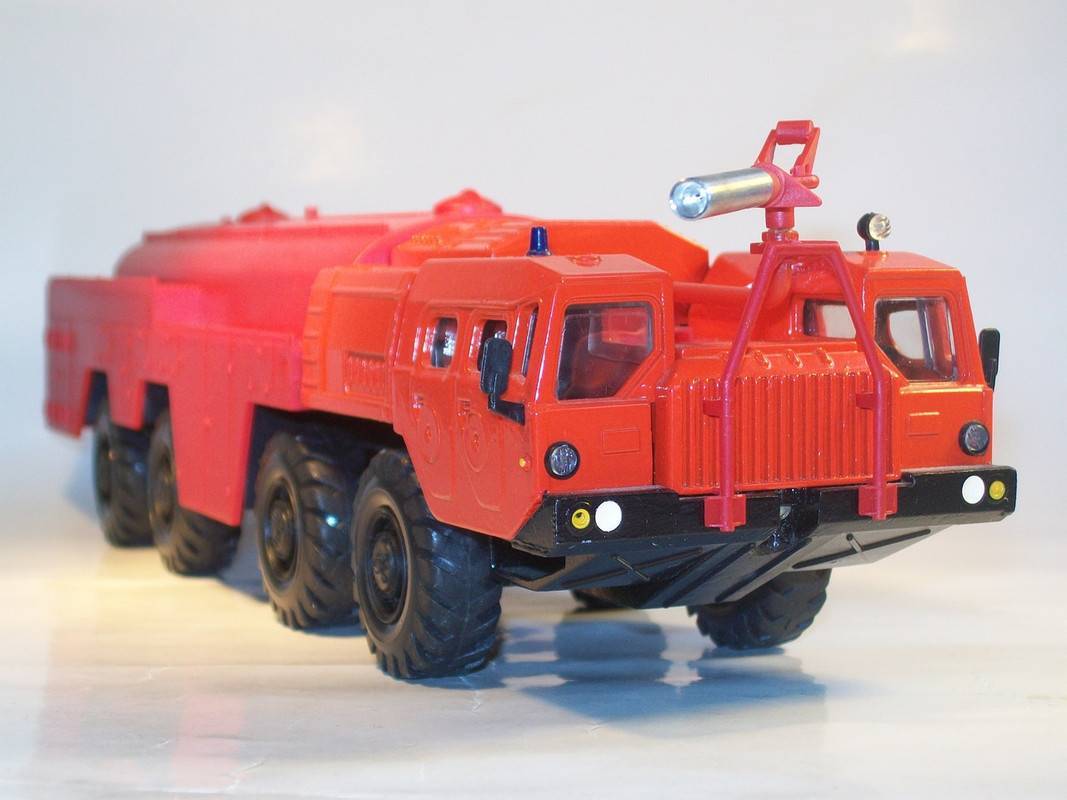

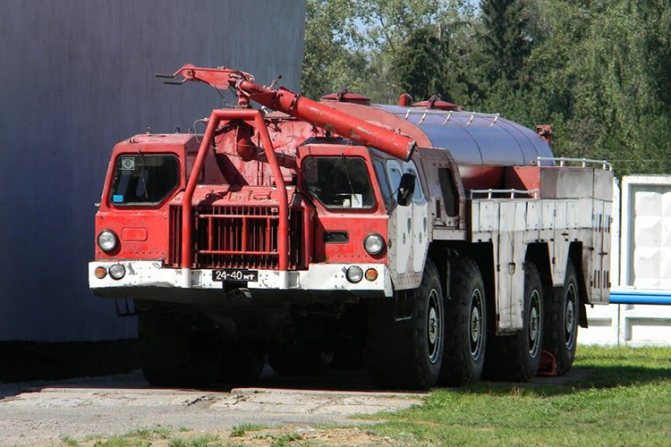

АА-60

Созданный на основе шасси МАЗ-543 автомобиль для пожаротушения создан в КБ-8 г. Прилуки. Его отличительной особенностью можно считать мощный насос, производительность которого составляет 60 л/с. В серийное производство поступил ещё в 1973 году на заводе пожарной техники в городе Прилуки.

Характеристики МАЗ 7310 модификации АА-60:

1. Предназначение. Используется для подавления огня в аэропортах непосредственно в самолётах и строениях, сооружениях. Благодаря своим габаритам такой автомобиль используется и для доставки личного состава, а также оборудования и специальных средств пожаротушения.
2. Подача воды может осуществляться из открытых источников (водоемов), водопровода или из цистерны. Также может использовать воздухамеханическую пену при помощи пенообразователя из сторонней или собственной емкости.
3. Условия эксплуатации. Может использоваться при экстремально низких или высоких температурах в любых климатических зонах страны.
4. Основные характеристики. Оснащен пенообразователем объёмом 900 л, карбюраторным двигателем мощностью 180 л. с. Особенность насоса в том, что он может работать при разной скорости движения.

Автомобиль адаптирован для работы при любой температуре. Основной двигатель, насосы и цистерны в холодное время года обогреваются системой электрического подогрева, которая питается от генератора. Если он выходит из строя, возможен подогрев от бензиновой системы.

Управление лафетным стволом можно осуществлять вручную или из кабины водителя. Также здесь есть переносные установки в количестве 2 штук, которые применяются для тушения огня в салоне или кабине самолёта, а также в закрытых помещениях.

Модификации АА-60

Основная версия пожарного автомобиля АА-60 была несколько раз усовершенствована и получила три модификации:

1. АА-60(543)-160. Аэродромный тяжёлый автомобиль для пожаротушения, созданный на основе шасси МАЗ-543. Имеет аналогичные базовой версии технические характеристики, основные отличия – увеличенный объем цистерны для воды, вместительность которой составляет 11000 л. Выпускался ограниченным тиражом.
2. АА-60(7310)-160.01. Пожарные автомобили для использования на аэродромах, созданные непосредственно на базе МАЗ 7310. Запас воды здесь составляет 12000 л, также реализован автономный привод насоса. Выпускался в течение 4 лет – в 1978–82 годах.
3. АА-60(7313)-160.01А. Еще одна модификация аэродромного автомобиля для тушения огня, который выпускался с 1982 г.

В 1986 году МАЗ-7310 заменил последователь МАЗ-7313 – 21-тонный грузовик, а также его модифицированная версия МАЗ-73131 с нагрузкой почти 23 т. Все они базировались на том же МАЗ-543.

АА-70

Эта модификация пожарного автомобиля также разработана в городе Прилуки в 1981 году на базе шасси МАЗ-73101. Это – усовершенствованная версия АА-60, основные отличия которой:

• дополнительный бак для хранения порошка;
• сниженный запас воды;
• высокопроизводительный насос.

Кузов вмещает 3 цистерны – для порошка объёмом 2200 л, для пенообразователя 900л, и для воды 9500 л.

Кроме тушения объектов на аэродроме автомобиль может использоваться для тушения эстакад с нефтепродуктами, резервуаров общей высотой до 6 м.

Эксплуатация спецтехники МАЗ 7310, которая несет на своем борту средства пожаротушения, ведется сегодня на аэродромах по прямому назначению во многих странах постсоветского пространства. Такие автомобили не только адаптированы под суровые климатические условия северных регионов, но и соответствуют всем нуждам расчётов при борьбе с пламенем в самолётах и сооружениях на аэродромах.
