Классификация и технические требования к автокранам

Автомобильный кран – это автономная подъемно-транспортная самоходная машина, предназначенная для погрузки и разгрузки строительных, сельскохозяйственных, промышленных и других грузов, в том числе на необорудованных для этих целей площадках.

Автомобильные краны (АК) классифицируют по следующим признакам (рис. 1):

по типу исполнения стрелового оборудования (решетчатые стрелы с гибким подвесом, телескопические стрелы с жестким подвесом, стрелы в башенно-стреловом исполнении и стрелы с гуськом);
по приспособляемости к сменному оборудованию (общего назначения и полууниверсальные);
по грузоподъемности (9 размерных групп и 3 класса);
по виду привода (одномоторный, многомоторный, механический, гидравлический и электрический).

Основные технические требования, предъявляемые к автокранам:

высокая мобильность;
возможность работы в свободностоящем положении на опорах;
возможность вращения на 360° поворотной рамы со стрелой и кабиной машиниста;
обеспечение широкого диапазона изменения вылета стрелы и высоты подъема груза;
применение приборов и устройств, предназначенных для безопасной эксплуатации машин;
краны должны эксплуатироваться при температуре воздуха от минус 40 °С до плюс 40 °С при допустимой скорости ветра на высоте 10 м для рабочего и нерабочего состояний не более 14 м/с;
допустимый уклон площадки при установке крана для работы на выносных опорах не должен превышать 3°, допустимый угол наклона крана к горизонту при работе на выносных опорах – 1,5°.

Рисунок 1 – Классификация автомобильных кранов

Регулирование скоростей рабочих механизмов крана комбинированное: изменением частоты вращения вала насосов (за счет изменения частоты вращения коленчатого вала двигателя автокрана), дросселированием рабочей жидкости в каналах гидрораспределителей и регулированием рабочего объема гидромотора главной грузовой лебедки.

Модификация кузова

Базовая модель позволяет переоборудовать кузов для создания различных модификаций.

Наиболее популярные из них следующие:

Автомобильные краны. Это распространенный вид техники, который может применяться в большинстве промышленных отраслей. Для создания устойчивости при работе подъемного механизма, к раме шасси интегрированы четыре гидравлических опоры поворотного типа. Рама снабжена торсионной подвеской. Подъемный механизм снабжен стрелой. Она может быть оборудована механизмом изменения длины (выдвижного типа) или без него. Блок управления подъемным механизмом расположен не на раме, а в специальной кабине. Такая модель крана получила название «Ивановец»;
Топливные цистерны и топливозаправщики. Популярными стали модификации автомобилей для перевозки жидкостей. Такие модели оснащены цистернами, которые монтируются на самоходном шасси для перевозки жидкого топлива. При комплектации МАЗа-5334 насосным оборудованием, они могут выполнять функции топливозаправщиков. В этом случае общая система включает в себя цистерну, насосы, фильтры, трубопроводы с дополнительным шлангом и датчиками расхода. Некоторые модели топливных цистерн предназначаются также и для перевозки нефти;
Буровые установки. Это еще одна популярная модификация. Рабочий буровой модуль изготавливается на Брянском заводе «Ижмашстанко». С помощью такой техники можно выполнять буровые работа на глубину до 500 метров.

Кроме перечисленных модификаций на базе шасси 5334 выпускаются автомобили для перевозки грузов (бортовые и самосвалы), тягачи, аварийно-спасательные мастерские и некоторая другая техника по специальным заказам.

Модельный ряд серии КС-35719

КС-35714

КС-35714 предназначен для выполнения погрузочно-разгрузочных работ, а также монтажно-строительных операций. Максимальный вес груза составляет 16 тонн. Для проведения вышеизложенных работ автокран обладает телескопической трехсекционной стрелой длинной 8,0 — 18,0 метров (длина вылета 1,9 — 17,0 метров).

Данная модель конструировалась с расчетом удовлетворить потребности потребителя в автокранах на вездеходном шасси. Для этого он смонтирован на вездеходном шасси УРАЛ-5557. Данная конструкция позволяет эксплуатироваться в труднодоступных местностях (грунтовые, песчаные дороги, болотистые местности).

Грузоподъемность: 16 тонн.
Шасси: УРАЛ-5557.
Колесная формула: 6 x 6.
Длина стрелы: длина18 м.

КС-35714-2

Автомобильные краны КС-35714-2 используют на погрузочно-разгрузочных работах, укрупнительной сборке и на монтаже конструкций.

Стрела автомобильного крана — телескопическая двухсекционная, рабочая зона у такой стрелы на 20% больше чем у машины со стандартной стрелой (при максимально выдвинутом штоке верхнего гидроцилиндра стрелы). Краны снабжают выносными опорами, увеличивающими устойчивость, что в свою очередь повышает их грузоподъемность (без выносных опор грузоподъемность снижается в 2-3 раза).

Грузоподъемность модели равна 17000 килограмм. Данный автокран смонтирован на шасси УРАЛ-5557. Это шасси располагает дизельным двигателем ЯМЗ-236НЕ2. Высокая рабочая скорость, вкупе с точностью выполняемых операций будут гарантами производительности КС-3571.

Грузоподъемность: 17 тонн.
Шасси: УРАЛ-5557.
Колесная формула: 6 x 6.
Длина стрелы: длина18 м.

КС-35714К-2

На данный момент автокран КС-35714K-2 – это неотъемлемая часть любых строительных или погрузо-разгрузочных работ. Небольшие, маневренные автокраны грузоподъемностью 16 тонн часто используются на погрузочных работах в пределах города, где основным требованием к технике является проходимость и небольшие габариты. Автомобильный кран оснащен трехсекционной телескопической стрелой.

Привод механизмов крана — гидравлический от насоса, приводимого в действие двигателем шасси. Новые резинотехнические изделия (РТИ), стойкие к маслу, и гидроцилиндры, отвечавшие стандартам по герметичности, обеспечили передачу потока жидкости без значимых потерь.

Автокран КС-3571 смонтирован на вездеходном шасси КаМАЗ-43118 (6 х 6). В качестве силового агрегата, данная модель автокрана оснащена двигателем КАМАЗ 740.31.

Грузоподъемность: 16 тонн.
Шасси: КАМАЗ-43118.
Колесная формула: 6 x 6.
Длина стрелы: длина18 м.

КС-35714К-3

КС-35714K-3 – это автокран Ивановец, предназначенный для выполнения погрузочно-разгрузочных работ и монтажно-строительных операций. Этот автокран КС-3571 смонтирован на шасси КамАЗ-53605 (4х2). Данное шасси располагает дизельным двигателем КАМАЗ 740.31. Этот двигатель вырабатывает мощность равную 240 лошадиных сил. Максимальный вес груза, с которым может работать данный автокран, составляет 16000 килограмм.

Автокран КС-3571 оборудован трехсекционной телескопической стрелой. Крановые механизмы автокрана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Широкое применение находят шарнирно-сочлененные стрелы, представляющие собой стреловое устройство, состоящее из основной стрелы и шарнирно закрепленного на ней гуська (поставляется вместе с краном по заказу клиента). В базовую комплектацию автокрана, входит система безопасности.

Грузоподъемность: 16 тонн.
Шасси: КАМАЗ-53605.
Колесная формула: 4 x 2.
Длина стрелы: длина18 м.

КС-35715

Если Вам необходимо переместить или поднять груз, воспользуйтесь услугами автокрана КС-35715. Автокран КС-3571 оснащен индивидуальным независимым приводом каждого исполнительного механизма от гидравлики.

В целях расширения зоны обслуживания и увеличения пространства под стрелой данную модель нередко оснащают решетчатым удлинителем или как его еще называют «гусек» (поставляется вместе с краном по желанию заказчика). Этот автокран КС-3571 установлен на шасси МАЗ-533702 (4х2).

За счет этого, автокран располагает дизельным двигателем ЯМЗ-236НЕ2. Благодаря возможностям своего шасси, эта модель автокрана более эффективно эксплуатируется в городском и пригородном строительстве. КС-3571 оборудуется системой безопасности, которая обеспечит безопасную работу в стесненных условиях, в случаях работы близ линий электропередач, а также предотвратит перегруз.

Грузоподъемность: 16 тонн.
Шасси: МАЗ-533702.
Колесная формула: 4 x 2.
Длина стрелы: длина18 м.

Производительность

Автокран КС-35715 обладает отличными показателями производительности. Попадая в городские условия, возникает два фактора определяющие производительность. Первый – это транспортная скорость. Второй – это рабочая скорость.

Данный автокран способен развивать скорость до 60 километров в час, что позволяет поддерживать установленный в черте города транспортный режим. Скорость рабочих операций зависит от многих показателей, а именно, максимальной скорости подъема (опускания) пустого крюка и грузов, просто скорость подъема (опускания) груза, частота вращения и прочее. Все эти данные приведены в таблице.

Рассмотрев их, вывод очевиден: КС-35715 рентабелен даже при разовых работах на рассредоточенных площадках.

Быстро приезжая на место проведения работ, автокран КС-35715 за минимальное время раскладывается из транспортного положения в рабочее положение, выполняет операции, после чего складывается обратно и уезжает на другую стройплощадку (или другой объект). Таким образом, можно добиться продуктивной работы даже при нецелевом использовании.

Работа крановщика требует максимальной сосредоточенности и осторожности, конструкция КС-35715 в свою очередь упрощает его труд. КС-35715 оборудуется системой безопасности, которая обеспечит безопасную работу в стесненных условиях, в случаях работы близ линий электропередач, а также предотвратит перегруз

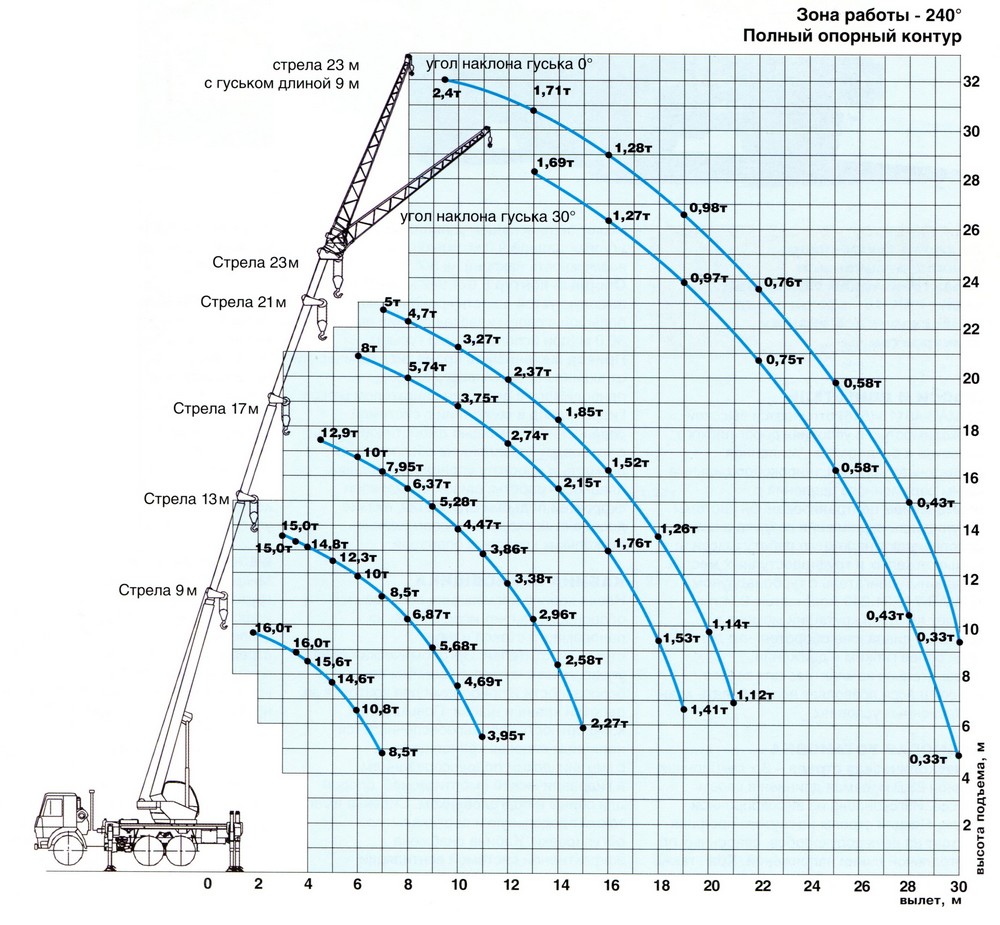

Технические характеристики Ивановец КС-54711

Основные характеристики
Колёсная формула / кол-во осей	6 х 4
*Двигатель*
Двигатель, марка (производитель)	БАЗ
Модель двигателя	КАМАЗ-740.31-240
Тип двигателя	дизельный
Топливная система
Максимальная скорость, км/ч	70
Характеристика автокрана
Грузоподъемность, кг	25000
Длина стрелы, м	9,0 – 21,0
Вылет стрелы, м	2-19,7
Масса крана, кг	30535
Высота подъема, м (с основной стрелой)	21,3
Габаритные размеры в трансп. положении, мм	10900х2500х3700
Грузовой момент, тм	75
Размер опорного контура шасси, мм	5600х4200

Автокран Ивановец КС-59712

Общая информацияоб
автокране Ивановец КС-59712 на шасси БАЗ-8027:Автомобильный кран КС-59712
грузоподъемностью 32 т на шасси БАЗ-8027

Назначение:предназначен для погрузочно-разгрузочных и
строительно-монтажных работ на рассредоточенных объектах

Модель (серия) шасси:8027

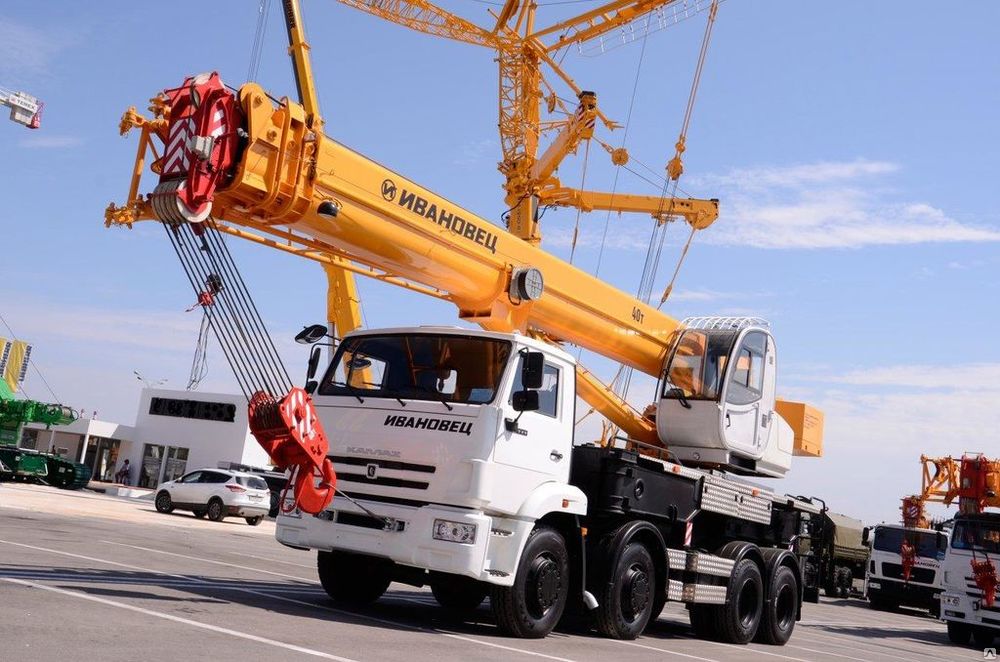

Технические характеристики Ивановец КС-6973Б

Основные характеристики
Колёсная формула / кол-во осей	8 x 8 x 4
*Двигатель*
Двигатель, марка (производитель)	ЯМЗ
Модель двигателя	ЯМЗ-7511.10-06
Тип двигателя	дизельный
Мощность двигателя (силового агрегата), кВт (л.с.)	294 (400)
Топливная система
Максимальная скорость, км/ч	60
Характеристика автокрана
Грузоподъемность, кг	50000
Длина гуська, м	15
Длина стрелы, м	10,6-31
Вылет стрелы, м	2,8 – 28
Высота подъема, м (с гуськом)	46
Масса крана, кг	41610
Высота подъема, м (с основной стрелой)	10-30,3
Габаритные размеры в трансп. положении, мм	13450x2500x3850
Грузовой момент, тм	154
Кол-во секций	4
Частота вращения, об/мин.	0,2-1,38
Скорость посадки, м/мин	0,2

3

..

Эксплуатация автокрана

Перед рабочими операциями необходимо удостовериться, что все механизмы крана находятся в исправном состоянии, а также заправлено масло с топливом соответствующих марок. Для начала работы оператор переводит рукоятку управления в активное положение. Включение приборов в кабине современных моделей, как правило, происходит автоматически. Соответствующими органами управления машинист выполняет регулировку выносных опор и горизонтирование техники.

Непосредственно крановые операции можно осуществлять только при нажатой педали управления силовой установкой – ее позиция определяется параметрами рабочих процедур

Важно отметить, что эксплуатация крана автомобильного предусматривает жесткий контроль обстановки на стройплощадке. Например, подъем или опускание груза выполняется только при условии, что на пути отсутствуют препятствия, и участок будущей фиксации груза подготовлен

Манипуляции с рукояткой и, соответственно, стрелой и крюком производятся в согласовании с рабочими параметрами двигателя.

Техобслуживание

Автокраны требуют особого подхода к техобслуживанию. Сервисные работы включают несколько этапов. Первым делом механики осматривают конструкцию, проверяют винтовые крепления и сварные швы. Выявленные дефекты в швах вырубают и заваривают повторно.

Далее проверяется качество фиксации опорно-поворотной основы, техническое состояние кабины машиниста, стрелы и башенной платформы. В рабочем состоянии автомобильный кран имеет отрегулированные валы и оси, исправные шестерни и подшипники в редукторах и т. д. На заключительной стадии техобслуживания испытывается пригодность к работе и функциональность автокрана на холостом ходу.

Производство

Ивановский завод «Автокран» начали строить спустя 5 лет после победы в ВОВ, а уже через четыре года его цеха покинул первый самоходный автомобиль, оборудованный краном. Тогда грузоподъемность машины составляла всего 5 тонн, но это был технологический прорыв для строительной отрасли.

Благодаря конструкторам, сумевшим спроектировать уникальное сечение крановой стрелы, производитель добился, чтобы современный автокран получил повышенную грузоподъемность. Это предприятие — единственное, выпускающее спецтехнику для МО. На заводских конвейерах собирают оборудование военного назначения, обеспеченное гусеничным ходом для передвижения по пересеченной местности.

Технические особенности

Грузоподъемное оборудование Ивановец монтируется на шасси разных грузовых автомобилей отечественного и белорусского исполнения. Благодаря этому самоходная спецтехника способна двигаться со скоростью 90 км/ч. одновременно крановая установка снижает устойчивость автомобильной базы. Из-за этого при перемещении требуется чрезвычайно аккуратное вождение.

Габариты автокрана

Любой автокран бренда Ивановец целиком работоспособен в условиях сильнейших температурных перепадов (– 40° ÷ +40°). У отдельных моделей показатели еще выше (– 60° ÷ +50°). Чтобы техника располагалась устойчиво на грунте, она оснащена противовесом. Одновременно рекомендованы для безопасности опоры, фиксируемые их на плоскости, у которой допустимый наклон 1,5%.

Стрелы по отношению к другим телескопические, а соединительные подвески опоры со стрелой — гибкие. Они выполнены в виде гидравлических цилиндров и позволяют изменять наклон либо вылет стрелы. Выравнивает системное давление гидравлический стабилизатор, он не допускает перекос механизма.

Здесь можно скачать руководство по эксплуатации автокрана “Ивановец”.

Удобство работы

Заводские инженеры-конструкторы спроектировали и смогли внедрить в производство овоидное сечение выносной стрелы, благодаря чему Ивановцы выгодно отличаются от иных автокранов, у которых этот элемент арочный. Это позволило существенно увеличить грузоподъемность техники. Сейчас некоторые модели способны поднимать грузы в 100 тонн весом.

Конструктивные особенности крана позволяют работать установке без малейшего перемещения техники в полном обороте. Кабина оператора для сохранения комфортных условий оснащена печкой, вентилятором, а также противосолнечными козырьками. Чтобы удобнее осматривать зону работы, стекла сделаны широкоформатными. Механизмы управляются с пульта, из-за чего для работы оператор обязан предварительно пройти подготовку.

Экран микропроцессора показывает вылет стрелы, массу груза и высоту его подъема. Одновременно автокран снабжен телеметрической памятью, которая собирает информацию о каждом рабочем параметре оборудования.

Базовые шасси

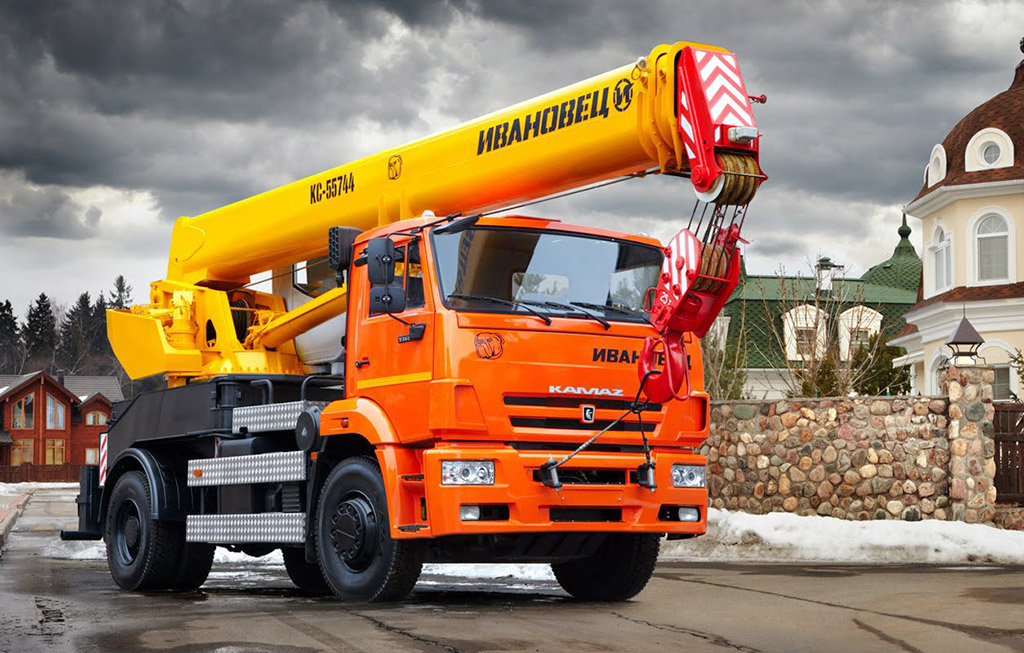

Сейчас автомобильные краны марки Ивановец монтируются на базе Камаз, Урал, БАЗ и МАЗ.

Также выпускает предприятие специализированные шасси, которые предназначены для монтажа подъемной техники с кабиной оператора. Максимальную устойчивость одновременно с проходимостью гарантирует кран на БАЗ.

Автокраны КС-35719 могут совмещать несколько крановых операций

Основной рабочий орган автокрана КС-35719 — трехсекционная телескопическая стрела. Ее длина, в зависимости от положения, варьируется от 8 до 18 метров.

За счет этого обеспечивается маневренность автокрана и обширная зона работы. Стрела автомобильного крана обладает повышенной надежностью, так как изготовлена из стали высокой прочности, причем с проваром угловых швов. Это позволяет автокранам выполнять следующие виды работ:

подъем и перемещение грузов;
монтаж технического оборудования и различных конструкций.

Для увеличения подстрелового пространства и высоты перемещения грузов существует возможность оснащения стрелы автокрана КС-35719 дополнительным оборудованием – гуськом.

Он позволяет автомобильному крану поднимать тяжести на высоту до 30 метров и обеспечивает обширную рабочую зону. Перемещение гуська из транспортного положения в рабочее производится без использования дополнительных устройств.

Возможность телескопирования стрелы с грузом до 6 тонн позволяет автокрану КС-35719 доставлять тяжести в труднодоступные места, что особенно актуально при работе в стесненных условиях.

Надежная гидравлическая система автомобильных кранов обеспечивает плавное выполнение всех крановых операций. Более того, у данной техники существует возможность совмещения нескольких операций. Таким образом, возрастает производительность автокранов данной серии.

В автокранах КС-35719 вращение крановой установки происходит при помощи аксиально-поршневого гидронасоса, который работает от коробки отбора мощности и коробки передач. Все крановые механизмы автомобильных кранов имеют индивидуальный привод, независимый от гидроцилиндров и гидромоторов.

Гидросистема автокранов использует двойную систему уплотнения, что позволяет выполнять крановые операции в широком диапазоне скоростей.

Технические характеристики Ивановец КС-55717А

Основные характеристики
Колёсная формула / кол-во осей	6 х 4
*Двигатель*
Двигатель, марка (производитель)	ЯМЗ
Модель двигателя	ЯМЗ 236БЕ2 (Euro-2)
Тип двигателя	дизельный
Мощность двигателя (силового агрегата), кВт (л.с.)	184 (250)
Топливная система
Максимальная скорость, км/ч	60
Характеристика автокрана
Грузоподъемность, кг	32000
Длина гуська, м	7,2
Длина стрелы, м	9,4 – 27,4
Вылет стрелы, м	2,8-18
Высота подъема, м (с гуськом)	35
Масса крана, кг	26090
Высота подъема, м (с основной стрелой)	28
Габаритные размеры в трансп. положении, мм	10730x2500x3950
Грузовой момент, тм	96
Кол-во секций	4
Частота вращения, об/мин.	1,6
Скорость посадки, м/мин	0,2

Автокран Ивановец КС-6973А

Общая информацияоб
автокране Ивановец КС-6973А на шасси МЗКТ-6923:Автомобильный кран КС-6973А
грузоподъемностью 50 т на специальном шасси МЗКТ- 6923

Марка шасси:МЗКТ

Модель (серия) шасси:6923

Автокран

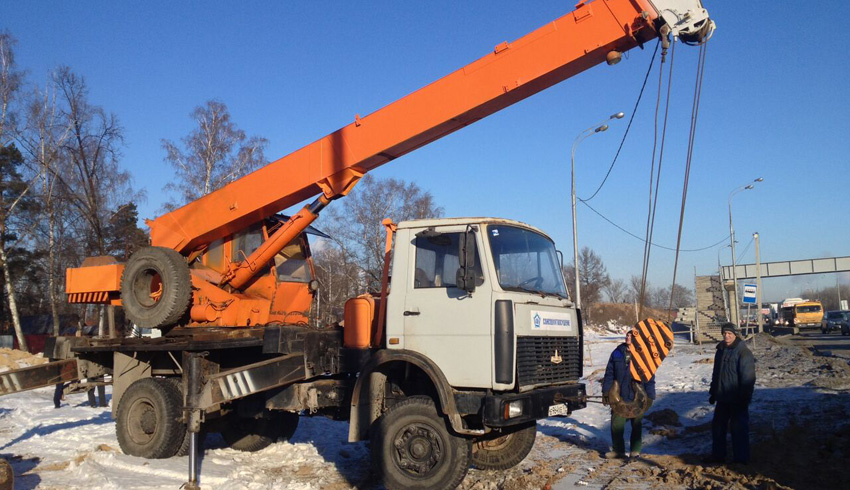

Одна из установок, монтируемая на базе 5334 – автомобильный кран КС 3577, больше знаменитый как «Ивановец».

Это агрегат на автомобильной базе, который предназначен для широкого спектра грузоподъемных операций. Главная особенность автокрана в том, что он обладает высокой производительностью. Поэтому он широко применяется в строительных целях и сельском хозяйстве.

Следует также отметить, что автокран отличается высокой ремонтопригодностью и хорошей проходимостью. Установка способна перемещать различные грузы, в том числе железобетонные изделия, металлические конструкции и лесоматериалы.

«Ивановец» был оснащен трапецеидальным опорным контуром. Это способствовало повышению грузоподъемности, если сравнивать с другими машинами такого класса.

Крутящий момент вырабатывается силовым агрегатом через (КОМ) коробку с отбором мощности. Он используется для вращения механизма поворота.

Конструкция стрелы и лебедки

Автокран МАЗ 5334 с серийным номером КС 3577 оснащен двухсекционной гидравлической стрелой. Причем подвижная часть способна выдвигаться на высоту до 6 м с помощью двух гидроцилиндров, которые связаны друг с другом соединительными муфтами.

Если нужно повысить высоту подъема подъема крюка или расширить рабочую область, есть дополнительная часть фермовой конструкции. Устройство стрелы дает возможность перемещать груз как в горизонтальной, так и в вертикальной плоскости.

Грузовая лебедка состоит из:

барабана;
ленточного тормоза;
гидравлического замыкателя барабанного типа;
цилиндрического 2хступенчатого редуктора;
гидравлического мотора.

Для поворота используется роликовый опорный круг с зацеплением по внутренней части.

Кабина и платформа

Кабина крановщика размещается на поворотной платформе, отличается многофункциональностью. Кроме этого, она оснащена вентиляционной системой, автономной печкой, освещением, аптечкой и защитными козырьками.

Пространство отделано виброизолирующим материалом. Все электрооборудование крана питается от 24 вольт. Внутри установлены приборы, контролирующие грузоподъемность, нагрузку на стрелу, а еще реле. Если показатели отходят от нормы, включается система безопасности, блокирующая ту или иную систему.

Хочется добавить, что платформа оснащена четырьмя гидравлическими аутригерами. Эти механизмы позволяют зафиксировать автокран в необходимом положении. Тем самым обеспечивается устойчивость при грузоподъемных операциях.

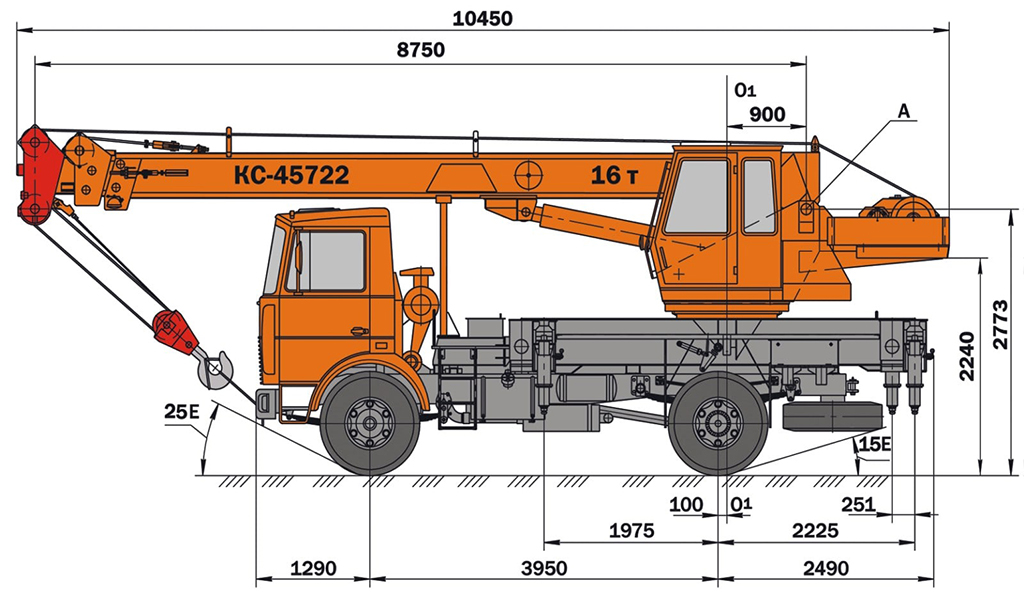

Автокран «Ивановец» относится к легкой серии автомобильных кранов. У КС 3577 технические характеристики превосходят параметры аналогичных собратьев. Основные параметры рассмотрим ниже.

Грузовое шасси под названием МАЗ 5334 (формула колес 4х2, двигатель ЯМЗ с индексом 236НЕ2);
Мощность двигателя – 230 л.с;
Длина стрелы – 14 метров;
Грузоподъемность – 14000 кг;
Скорость вращения механизма поворота – 1 об/мин;
Скорость, которая приходится на подъем или опускание груза – 10 м/мин;
Масса автокрана – 15500 кг;
Нагрузка на переднюю или заднюю ось – 6,1 или 9,4 т.с;

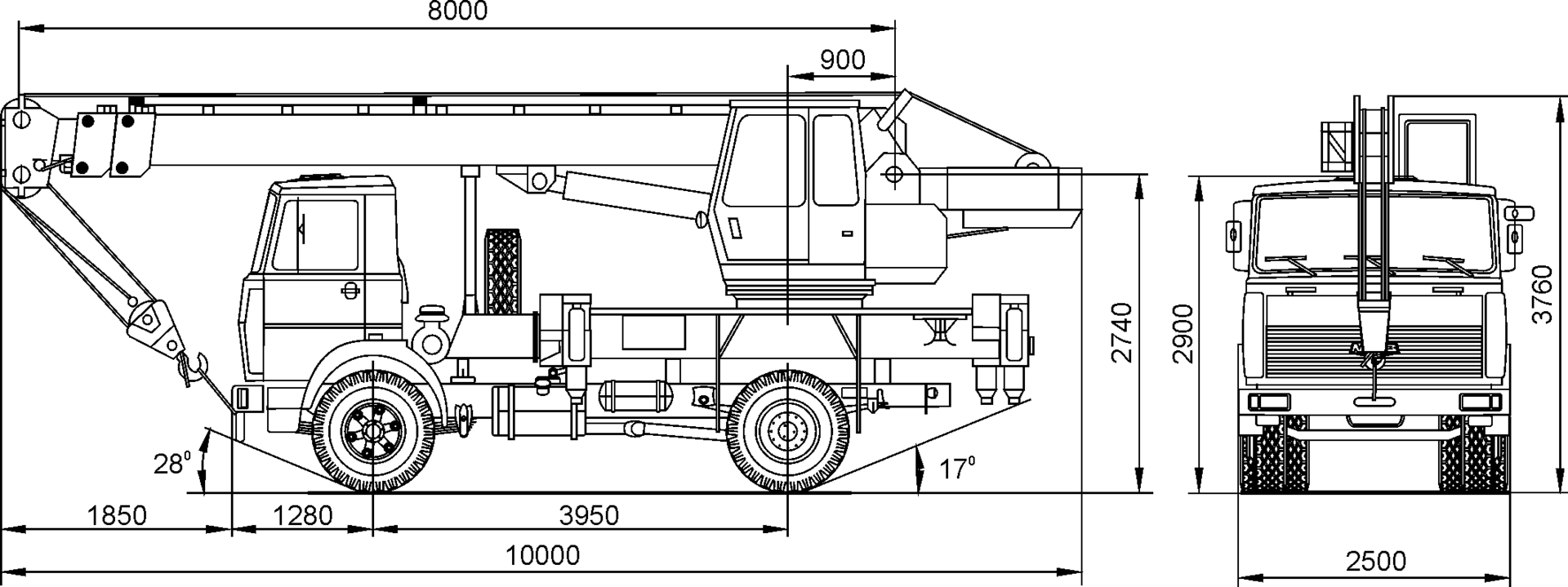

Габариты 9850х2500х3650 мм;
Максимальная скорость передвижения транспорта – 85 км/ч.
