Замена масла
Для того чтобы заменить масло в КПП МАЗа, необходимо:
- Проехать около 5-10 км на транспорте, чтобы прогреть старое масло в коробке. При повышенной температуре оно становится жидким и его легко слить.
- Через 10-15 минут после остановки мотора установить транспортное средство на подъемник или смотровую яму.
- Снять защитную крышку картера.
- Открутить пробку и проверить объем масляной жидкости в МКПП.
- Проверить прокладку на износ, при необходимости заменить ее на новую.
- Заменить износившиеся фильтрующие элементы.
- Открыть сливное отверстие и слить масло в подготовленную емкость.
- Залить новую масляную жидкость.
- Закрутить крышку сливного отверстия.
- Установить на место защитный кожух сцепления.
- Завести двигатель, проверить уровень масла при различных скоростных режимах.
КПП МАЗа оборудована пятью диапазонами, агрегирует с дизельным мотором ЯМЗ-236. Она имеет ускоряющий диапазон и дистанционное управление. Существует также несколько других модификаций этого узла. Для активации второй и третьей скорости задействуется синхронизатор. Рассмотрим устройство данного автомобильного блока и его особенности.
В завершение
Подробнее хотелось бы остановиться на особенностях коробки передач машины MA3-2G0. Этот блок практически идентичен устройству на Шестерня привода не имеет гасителя, но вторая, третья и пятая скорости включаются при помощи вторичного вала на подшипниках игольчатого типа. Переключающий рычаг размещен на шаровой опоре, корпус которой зафиксирован на крышке переключающей коробки. На нем имеется предохранитель активации заднего хода, а также штифт с пружиной, установленный в гнездо рулевого кронштейна. Рассматриваемый узел отлично проявил себя как прямой конкурент отечественных и зарубежных аналогов, в соответствии с сочетанием параметров цены и качества.
голоса
Рейтинг статьи
Схема реле УРАЛ 4320
Верхний блок предохранителей защищает: 1- я вставка — цепь противотуманных фар; 2 — я вставка — цепь лампы фар-прожектора: 3 — я вставка — цепь переносной и подкапотной ламп, цепь питания блоков контрольных ламп; 4 — я — цепь лампы плафона кабины, фонарей знака автопоезда и ламп «стоп-сигнала»; 5 — я — цепь электродвигателя отопителя и фонаря заднего хода; 6 — я — цепь питания приборов и зуммера.
Нижний блок защищает цепи: 1- я вставка — левого габаритного огня; 2 — я — правого габаритного огня и освещения приборов; 3 — я — ближнего света левой фары; 4 — я — ближнего света правой фары; 5 — я — дальнего света левой фары; 6 — я — дальнего света правой фары
Нет в наличии:
| № | Код детали | Наименование | Количество на модель, шт. | |
| 1 | 544022-1602940 | Трубка | 1 | Нет в наличии |
| 3 | 4370-1703410 | Рычаг | 1 | Нет в наличии |
| 4 | 555005-1703448 | Хвостовик | 1 | Нет в наличии |
| 5 | 64301-1703490 | Тяга | 1 | Нет в наличии |
| 6 | 551633-1703229 | Рычаг | 1 | Нет в наличии |
| 7 | 650136-1703457 | Кронштейн | 1 | Нет в наличии |
| 9 | 551633-3903049 | Табличка информационная | 1 | Нет в наличии |
| 11 | 374614 | Гайка М12х1,5-5Н6Н | 1 | Нет в наличии |
| 12 | 375818 | Шайба 12 | 2 | Нет в наличии |
| 14 | 404209 | Штуцер | 1 | Нет в наличии |
| 17 | 201458 | Болт М8-6gх25 | 4 | Нет в наличии |
| 19 | 200367 | Болт М12-6gх45 | 2 | Нет в наличии |
| 20 | 250510 | Гайка М8-6Н | 4 | Нет в наличии |
| 21 | 250975 | Гайка М8х1-6Н | 1 | Нет в наличии |
| 22 | 250977 | Гайка М12х1,25-6Н | 1 | Нет в наличии |
| 23 | 252005 | Шайба 8 | 5 | Нет в наличии |
| 24 | 252007 | Шайба 12 | 1 | Нет в наличии |
| 25 | 252135 | Шайба 8Т | 4 | Нет в наличии |
| 26 | 252137 | Шайба 12.ОТ | 2 | Нет в наличии |
| 27 | 258025 | Шплинт 2,5х20 | 1 | Нет в наличии |
| 28 | 258038 | Шплинт 3,2х16 | 1 | Нет в наличии |
| 29 | 010-014-25-2-3 | Кольцо | 1 | Нет в наличии |
Не можете найти необходимую деталь из группы Установка привода управления коробкой передач 6501B5-1700002-030 на МАЗ-5440B5? Проконсультируйтесь у наших специалистов по телефону 8-800-700-19-88 или по эл. почте Мы обязательно вам поможем!
История автомобиля
В начале 90-х годов XX века Минский автомобилестроительный завод уже обрел достаточную популярность. Кроме того, разработки продолжали появляться, и очередной стал МАЗ-5516. Данная модель стала гордостью производителя как один из популярнейших самосвалов.
По истечении проверок, испытаний и прочих тестов, в 1994 году в свет вышел первый МАЗ-5516, готовый к использованию. Благодаря своей огромной грузоподъемности – 20 тонн, грузовик можно было применять в множестве сфер:
- Городское обустройство. Машина использовалась при перевозке асфальта и других материалов, вывозе отходов и мусора;
- Сельское хозяйство. Здесь транспорт применяли для транспортировки компоста, грунта, жидкости, урожая и удобрений;
- Строительство. Модель использовали для перевозки жидких растворов, сухих смесей, камней и кирпичей штабелями и насыпью.
Основной упор делался на третий пункт – строительство. Так как машина адаптировалась на транспортировку сыпучего груза, эта сфера, как никто другой, задействовала МАЗ-5516. А беря в расчет количество строительств после развала СССР, работы для самосвала было много.
Составляющие части КПП МАЗ
Коробка передач автомобиля (МАЗ) включает в себя несколько передач, связанных с рычагом переключения передач. Каждая из имеющихся шестерен выполняет свою функцию, вращается с определенной скоростью, обеспечивая эффективное управление машиной.
КПП МАЗ
Коробку производитель разместил в автомобиле МАЗ между коленвалом и карданным валом. Коленчатый вал — деталь сложной конструкции. К производству этого элемента предъявляются высокие требования. Карданный вал — не менее надежный рабочий механизм, функция которого заключается в передаче момента силы между валами.
Привод коробки передач
В ступенчатую коробку передач от МАЗа помимо валов входят картер, ступка и синхронизаторы. Регулировка скорости на машине осуществляется переключением передач. Взаимодействуя друг с другом, шестерни могут как увеличивать, так и уменьшать скорость МАЗа. Рычаг переключения передач работает эффективно.
Схема пункта управления МАЗ
Распределитель воздуха КПП МАЗ предназначен для изменения воздушных потоков. Устройство находится в верхней крышке картера.
Раздаточная коробка МАЗ — сложный механизм, блокирующий колеса, воздействующий на переключение передач.
Коробка передач МАЗ с понижающей передачей включает в себя ведущую шестерню промежуточного вала, которая оснащена амортизатором. Амортизатор помогает снизить вибрацию. Подушка МАЗ помогает подавить шум от КПП во время движения.

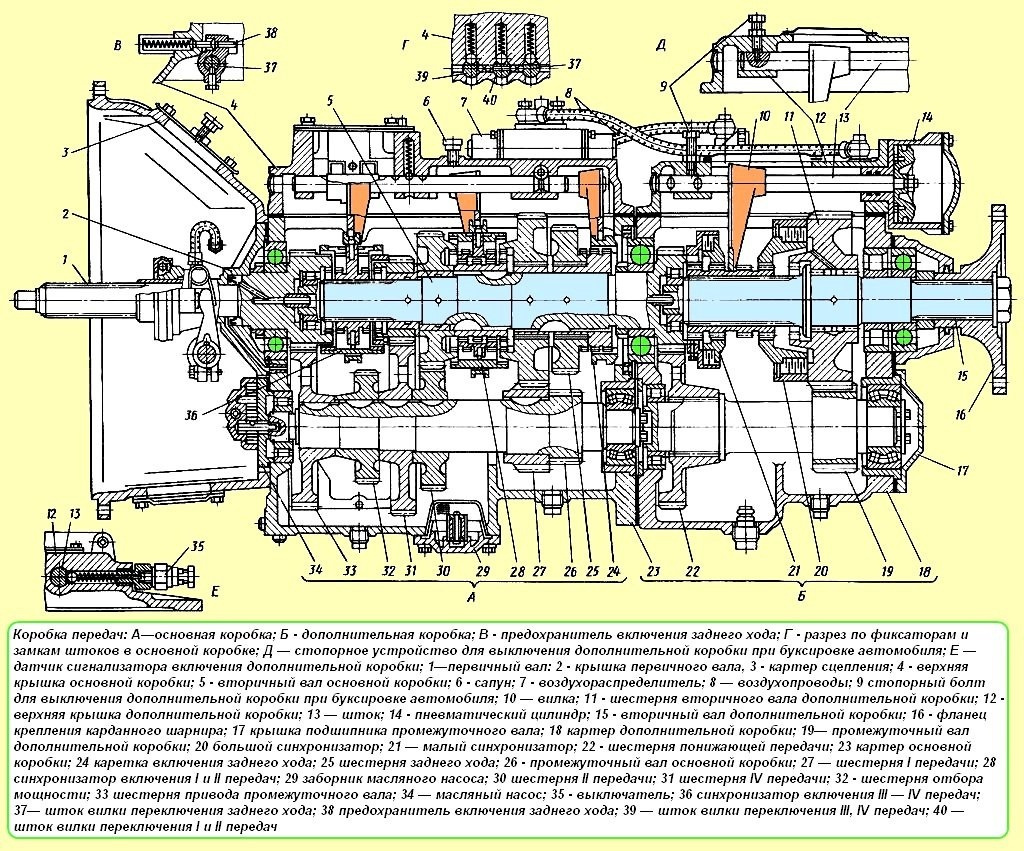

Схема демультипликатора
КПП ЯМЗ 238 — с демультипликатором, схема, устройство — ТД Спецмаш
На многие автомобили минского автозавода устанавливаются двигатели завода ярославского. Чаще всего, это моторы 238-й и 239-й серии, под которые устанавливается соответствующая коробка передач. К примеру, схема ЯМЗ 238 в базе предусматривает установку такой же коробки. Вот о последней и будет наша статья…Если быть совсем точным, то мы расскажем кое-что о тех агрегатах, что оснащаются особым устройством, позволяющим расширить возможности стандартной коробки без излишнего вмешательства в конструкцию. Речь идет о КПП ЯМЗ 238 с демультипликатором повышения, или как его иначе называют делителем. Мы тоже будем использовать именно это слово, ведь на грузовых автомобилях часто используют еще одну дополнительную коробку, которую тоже называют демультипликатором, но у нее немного другая задача, и о ней мы поговорим в другой статье
По своей сути делитель, это такая же коробка передач, только имеет она всего две скорости – стандартную (прямую), при которой крутящий момент передается так же, как и при обычном режиме работы, и повышенную, при которой крутящий момент по значению является средним для двух соседних чисел. То есть, например, крутящий момент третьей передачи при включенном демультипликаторе-делителе будет равняться среднему арифметическому между крутящими моментами третьей и четвертой прямых передач.
Таким образом, конструктивная схема КПП ЯМЗ 238 остается практически неизменной, а так как делитель устанавливается перед основной коробкой, то и количество выходных скоростей остается прежним. Но за счет использования делителя водитель получает дополнительное преимущество – появляется возможность более точно регулировать мощность двигателя в соответствии с нагрузкой и скоростью движения.
| Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич |
Подобный контроль позволяет снизить общий расход топлива и заодно бережет детали основной коробки. Впрочем, если вы с нами, то о запчастях для КПП ЯМЗ 238, а также о запчастях к демультипликаторам и делителям вы можете не беспокоиться – что бы вам не понадобилось в «СпецМаше» эта деталь найдется обязательно.И не беспокойтесь о качестве запчастей, ведь оно проверенно многими специалистами, среди которых были и представители Ярославского Моторного. А что касается цен на нашу продукцию… так мы ведь не посредники, и нам не нужно их «задирать», поэтому большинство запчастей стоят дешевле, чем на самом ЯМЗ. Можете проверить!
Устройство коробки передач МАЗ: разновидности и принцип работы
В этой статье мы расскажем, какие функции выполняет КПП в двигателе МАЗ, сделаем несколько рекомендаций по ремонту и также будет обозначена схема переключения передач МАЗ с делителем, которую вы сможете подробно рассмотреть и изучить.
Назначение КПП
В КПП находиться такой элемент, как шестерёнка, обычно их несколько, они соединены с рычагом управления передачами и именно за счёт их происходят переключения передач. С переключением передач регулируется скорость автомобиля.
То есть, иными словами, шестерёнки и есть передачи. У них разные размеры и разная скорость вращения. В процессе работы, одна цепляет другую. Система такой работы обусловлена тем, что большая шестерёнка цепляет меньшую по размеру, вращение увеличивается, а заодно и скорость автомобиля МАЗ. В случаях, когда малая шестерёнка цепляет большую, скорость, наоборот, падает. Коробка состоит из 4 скоростей плюс задняя. Первая считается самой низкой и с прибавлением каждой передачи автомобиль начинает двигаться быстрее.
Расположена коробка в автомобиле МАЗ между коленчатым валом и карданным. Первый напрямую идёт от двигателя. Второй напрямую связан с колёсами и приводит их работу в действие. Перечень работ, которые приводят к регулировки скоростей:
- Мотор задаёт движение приводному и коленчатому валу.
- Шестерёнки КПП получают сигнал и приходят в движение.
- Используя рычаг переключения передач, водитель выбирают необходимую скорость.
- Выбранная водителем скорость передаётся на карданный вал, который приводит колёса в действие.
- Автомобиль продолжает своё движение на выбранной скорости.
Схема устройства

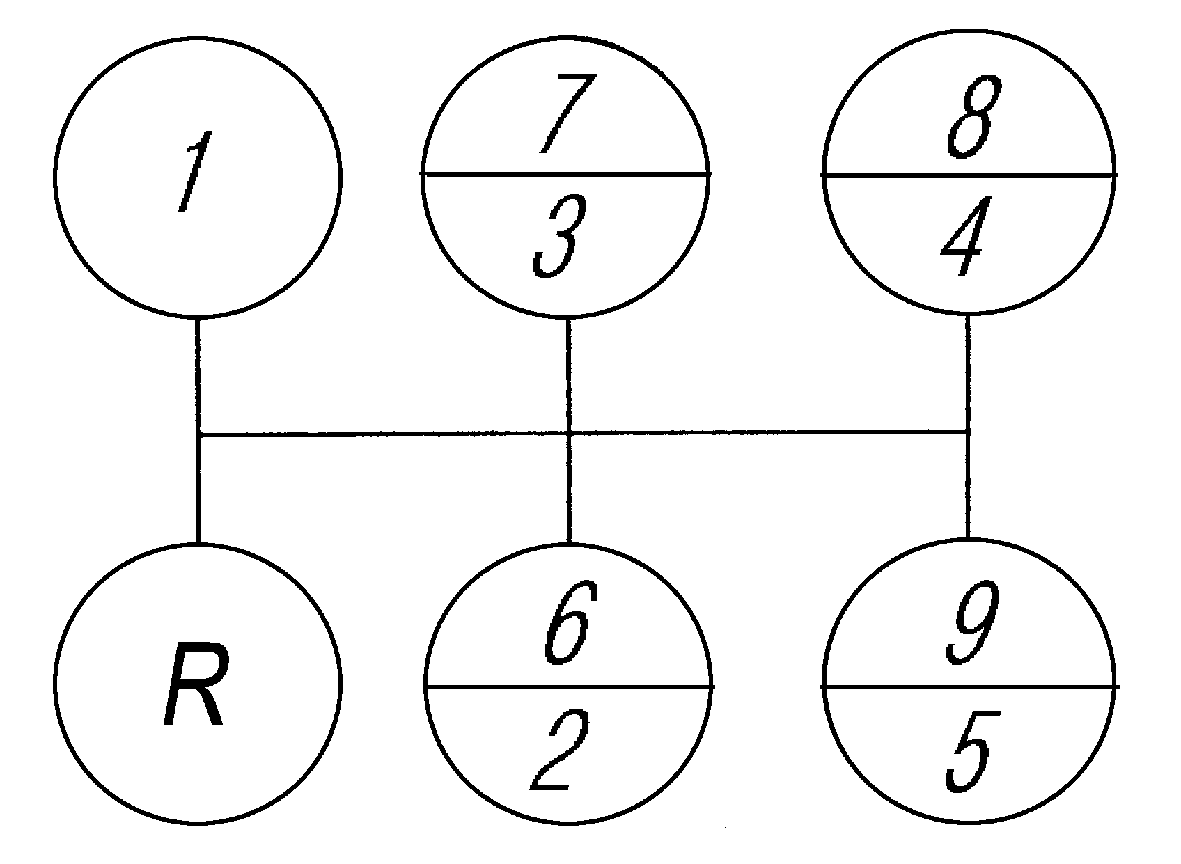

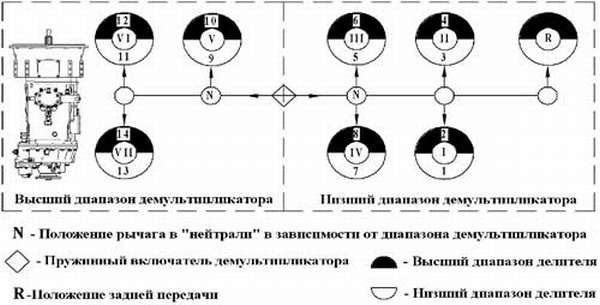

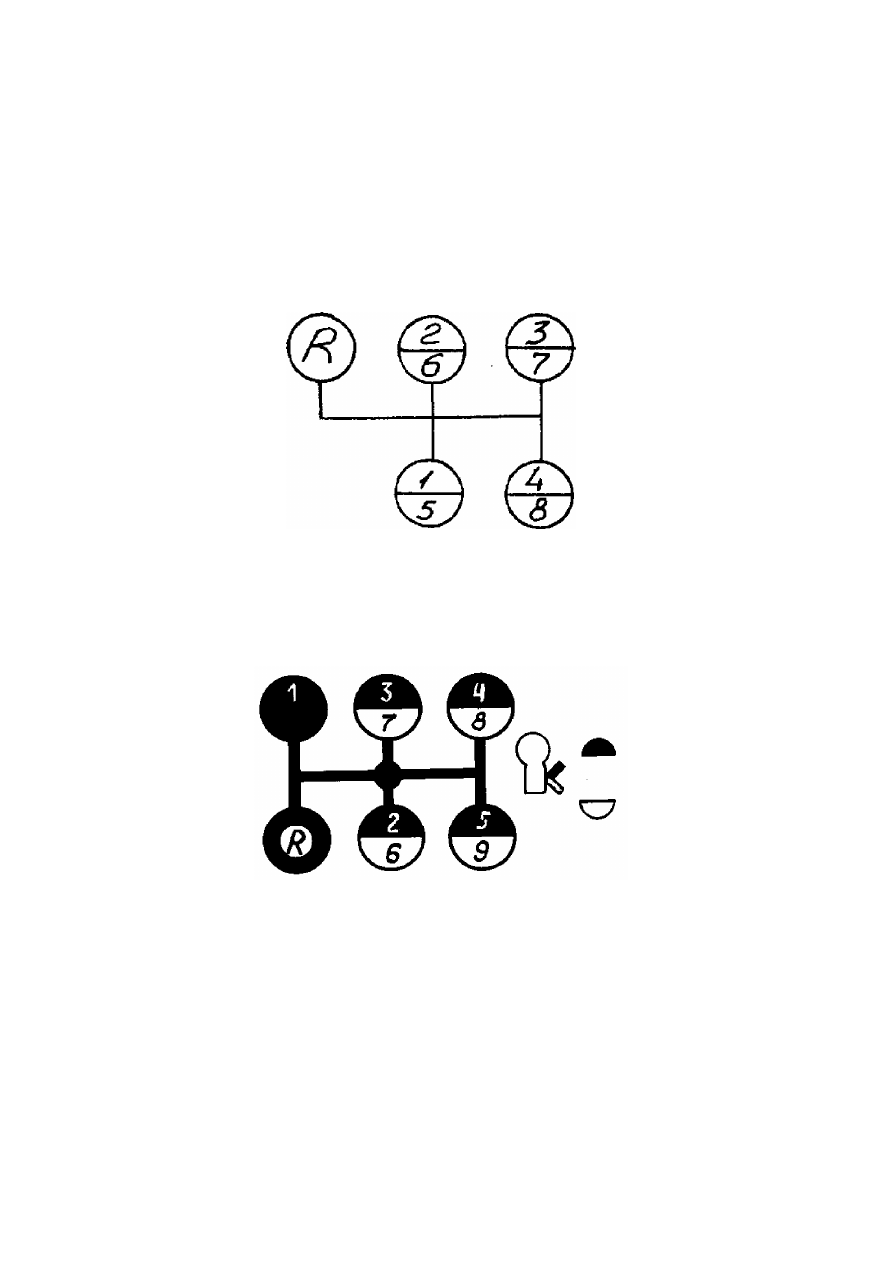

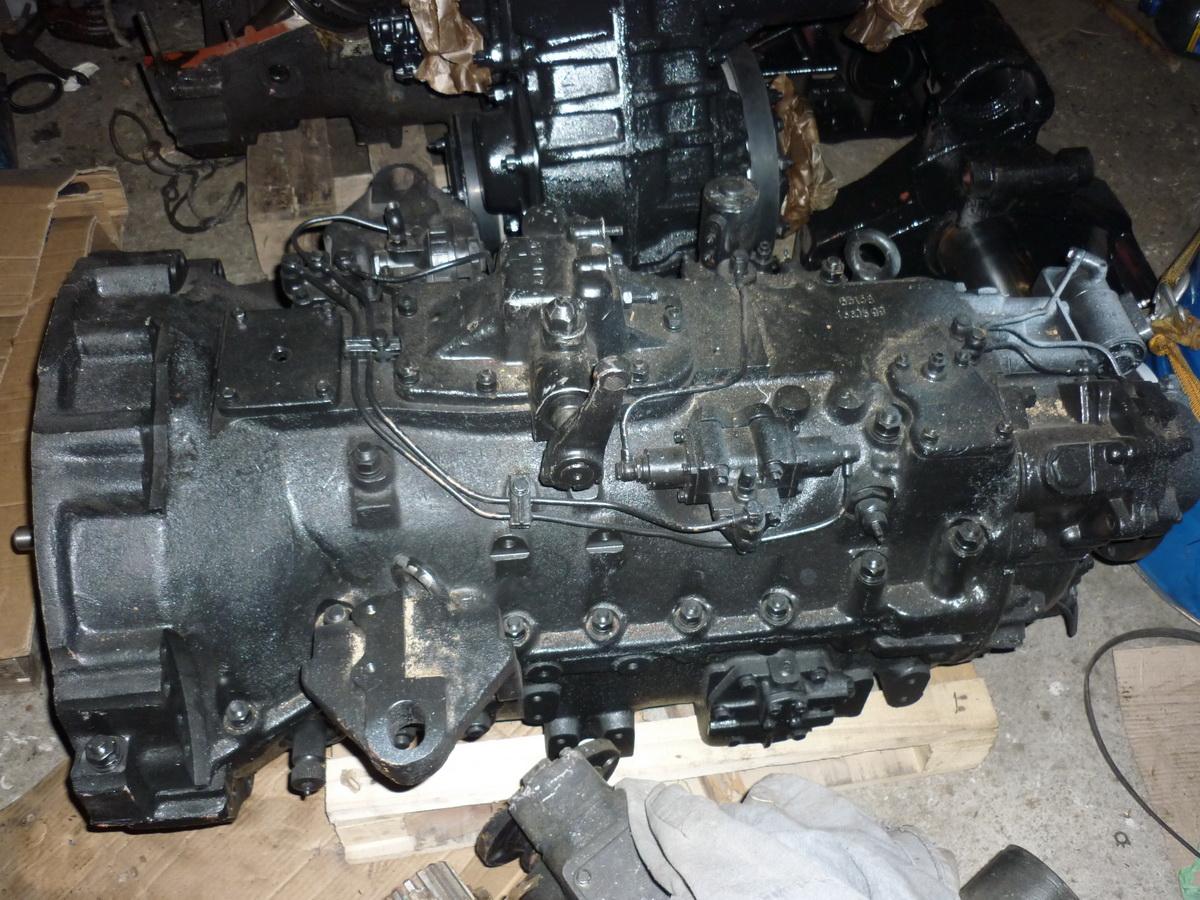

Схема устройства переключения передач КПП с делителем на МАЗе непростая, но она очень поможет вам при совершении ремонтных работ. Ступенчатая коробка переключения передач на МАЗе состоит из таких элементов, как картер, валы, ступка, синхронизаторы, шестерёнки и другие не менее важные элементы.
9 ступенчатая
Такой агрегат устанавливают, в большинстве случаев, на грузовики или автомобили, которые будут подвергаться высокой проходимости.
9 ступенчатая КПП
8 ступенчатая
Этот агрегат, как и его предшественник, пользуется популярность среди машин с высокой грузоподъёмностью.
8 ступенчатая КПП
5 ступенчатая
Наиболее популярная, среди легковых автомобилей.
5 ступенчатая КПП
Рекомендации по ремонту
Хотите, чтобы ваша коробка с делителем сохранялась в хорошем состоянии долгие годы? Тогда за ней нужен уход и элементарные проверки. Необходимо следить за работой таких элементов, как шестерёнки, ступка, сам рычаг управления и так далее. Случилось так, что поломки уже не избежать? Мы дадим вам следующие рекомендации для самостоятельного ремонта:
подробно ознакомиться со схемой и инструкцией вашего механизма; для того чтобы провести ремонт, в первую очередь необходимо снять коробку полностью и только после можно приступать к ремонту; после того как вы вытащите её наружу, не спешите разбирать её полностью, иногда проблема находится на поверхности, обращайте особое внимание на все детали, если увидите подозрительное «поведение», то скорее всего проблема именно в этом элементе; если же вам всё-таки придётся разбирать коробку полностью, складывайте все детали в порядке разбора, для того, чтобы не запутаться в момент, когда вы будете собирать её обратно. В этой статье была рассмотрена схема переключения передач для МАЗ всех видов
Надеемся, что информация вам пригодилась в ремонте. Пускай ваша коробка служит вам долгие годы!
В этой статье была рассмотрена схема переключения передач для МАЗ всех видов. Надеемся, что информация вам пригодилась в ремонте. Пускай ваша коробка служит вам долгие годы!
avtozam.com
Устройство и схема переключения
5 ступенчатая

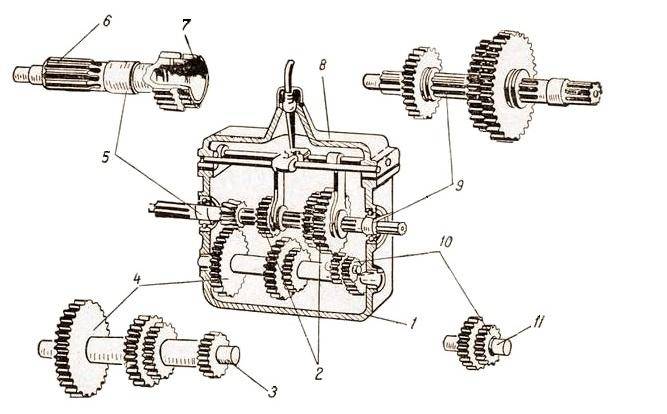

Конструкция коробки передач с пятью ступенями в МАЗе включает в себя такие элементы, как:
- первичный, вторичный и промежуточный вал;
- вращающийся подшипник;
- шестерни;
- картер, переключатель и задняя крышка;
- крепежные элементы;
- емкость для масляной жидкости.
Механизм, который переключает передачи, находится в салоне транспортного средства. Когда рычаг переключательного устройства меняет свое положение, происходит сцепление шарнирного соединения с выемкой, которая расположена на одной из осей. В этот момент конец шарнира находится в жестком зацеплении с вилочным устройством. Вилки входят в отверстие на ведущей шестерне переднего хода (передачи №1, 2, 3, 4) или в положении пятой передачи (задний ход). Начинается замыкание в цепи вращающего момента, из-за чего вторичная ось начинает свое движение.
8 ступенчатая
Устройство восьмиступенчататой коробки (КПП-202) включает в себя:
- картер;
- подвижные шестерни;
- вал промежуточного типа;
- шестерни постоянного зацепления;
- ведущий вал;
- шлицы;
- венец зубчатого типа;
- крышку;
- ведомый вал;
- блок шестерен заднего хода;
- осевой механизм реверса.
После того как транспорт двинется с места, наберет необходимую скорость, можно переключать передачи в следующем порядке: 4H-4B-5H. Для того чтобы активировать вторую скорость, нужно дождаться момента, когда частота вращения коленчатого вала увеличится до 2000 оборотов в минуту. Этот показатель можно отслеживать при помощи тахометра.
Для того чтобы включить задний ход, следует установить рычаг переключателя в нижнее положение.
9 ступенчатая
В конструкцию 9-ти ступенчатой коробки 238 с демультипликатором входят следующие детали и механизмы:
- картер сцепного устройства;
- прокладка;
- вилка переключения скоростей;
- правый вал;
- шайба шестерни реверса;
- ленивая шестерня заднего хода;
- роликовый подшипник вала промежуточного типа;
- крепежные болты и гайки;
- пружинная шайба;
- уплотнительное кольцо;
- стопорное кольцо;
- игольчатый подшипник;
- втулка вилки механизма сцепления.
Перед началом движения необходимо отключить сцепление. Перед тем как трогаться с места, необходимо проверить расположение рычага, он должен быть опущен. Переключение скоростных режимов осуществляется в несколько этапов. На первом этапе рекомендуется использовать следующую схему переключения: 1B-2B-3B. Во время дальнейшего движения можно перейти на схему: 4H-5B-5H.
Технические характеристики
Двигатель
Чаще всего четырехтактные силовые установки Ярославского производства ЯМЗ-6563.10-03 устанавливаются на современные смазочные материалы.
Основные параметры
- Тип — с воспламенением от сжатия и непосредственным впрыском топлива;
- Рабочий объем — 11,15 л;
- Количество и расположение цилиндров — 6, V-образный;
- Степень сжатия — 17,5;
- Мощность — 230 л.с. (169кВт);
- Максимальный крутящий момент при частоте вращения коленчатого вала 1100-1300 об / мин — 90 Нм;
- Минимальный удельный расход топлива 200 г / кВтч;
- Система наддува — с интеркулером наддувочного воздуха. Воздухо-воздушный теплообменник».
Двигатели комплектуются топливной системой Yazda с ТНВД типа Kompakt-40. Двигатель соответствует экологическим нормам ЕВРО-3.
Расход Топлива
Расход топлива МАЗ-5551 — 22 л / 100 км. Учитывая большую емкость топливного бака (200 литров), грузовик может проехать более 800 км без дозаправки.
Ходовая часть
Передняя подвеска выполнена на двух полуэллиптических рессорах с гидроамортизаторами двустороннего действия. Задняя подвеска на двух основных и двух дополнительных рессорах со стабилизатором поперечной устойчивости. Тормозные механизмы — барабанные. Основная тормозная система приводится в действие пневматически, отдельно для передних и задних колес. Стояночный тормоз приводится в действие пневматическим приводом на задние колеса с помощью пружинных аккумуляторов. На автомобиле установлены шины размера 12.00R20 мод. ИД-304. В этой статье мы делимся информацией о раздаточной коробке КАМАЗ 65111 (43118).
Силовая передача
В базовой комплектации автомобиль комплектуется пятиступенчатой механической коробкой передач ЯМЗ-236П. Синхронизаторы установлены на 2-й, 3-й, 4-й и 5-й передачах. Передача крутящего момента от двигателя к компонентам трансмиссии происходит через двухдисковое сцепление. Работа сцепления — гидравлическая с пневмоусилителем. Задний мост представляет собой двойную шестерню, состоящую из центральной шестерни и звездочек. Передаточное число ведущего моста составляет 7,79. Карданная передача открытого типа с шарнирами на роликовых подшипниках
Регулировка сцепления
На МАЗ-5551 установлено традиционное для мощных грузовиков двухдисковое фрикционное сцепление. Элементы этого агрегата подвержены износу из-за значительных перегрузок в процессе эксплуатации и требуют периодического обслуживания.
Регулировка сцепления МАЗ-5551 необходима, например, в следующих случаях:
- пробуксовка сцепления на высоких оборотах
- треск при переключении передач
- сцепление выключено не полностью
Выделяют три основных этапа:
1. Чтобы установить расстояние в 1 мм между регулировочными винтами и центральным приводным диском, выполните следующие действия:
- снимите крышки люков, чтобы обнажить сцепление и маховик,
- при включенном сцеплении переведите рычаг переключения передач в нейтральное положение,
- открутите контргайки и вверните все регулировочные винты в центральный приводной диск до упора, для этого необходимо повернуть маховик,
- ослабьте винты на 1 оборот и слегка затяните контргайки.
2. Обеспечьте зазор 3,3… 3,7 мм между гайкой и задней крышкой клапана. Для регулировки необходимо ослабить стопорную гайку и установить зазор на желаемое значение, затянув регулировочную гайку.
3. Регулировка свободного хода педали. Стандартное значение — 34-43 мм (измерено линейкой с вакуумной пневмосистемой). Также вам будет интересно прочитать про коробку передач КАМАЗ 15.
Схватить
Однопроводная схема электропроводки обеспечивает бортовых потребителей электричеством напряжением 24 В. Источниками постоянного тока являются две аккумуляторные батареи типа 6-СТ-182 или 6-СТ-190 и генератор переменного тока с регулятором напряжения.
Варианты КПП для большегрузных авто
9-ти ступенчатые версии устанавливаются не только на мощные грузовики, но и на обычные автомобили.
5-ти ступенчатые КПП присутствуют на автомобиле МАЗ-500 с дизелем ЯМЗ-236.
5 ступенчатая КПП
16-ти ступенчатые версии встречаются на самосвалах, автомобилях КамАЗ. Масса коробки при этом превышает 250 кг. КПП ЗФ16S имеет переходную плиту, которая сообщается с двигателем, коробкой передач.
Автомобиль МАЗ с КПП ZF решают приобрести те, кто хочет насладиться полноценной ездой как в городских условиях, так и по пересеченной местности. Нередко данный тип КПП встречается на снегоуборочной технике.
Кол-во блоков: 13 | Общее кол-во символов: 13627Количество использованных доноров: 3Информация по каждому донору:
Отставить 239.. как выяснилось стоит 202 кпп и возник вопрос, максималка выходит около 70 км/ч, так вот, какие редуктора в мостах ДОЛЖНЫ стоять с этой коробкой, и как выяснить, желательно не вскрывая редуктор, что у меня стоит сейчас?
Отставить 239.. как выяснилось стоит 202 кпп и возник вопрос, максималка выходит около 70 км/ч, так вот, какие редуктора в мостах ДОЛЖНЫ стоять с этой коробкой, и как выяснить, желательно не вскрывая редуктор, что у меня стоит сейчас?
Здравствуйте,с праздником всех!И такой вопрос на СУПЕР-МАЗЕ с интеркулером постоянно рвет радиатор хватает на 10-15тычь. И телега двухосная едет криво на передке резину сьедает быстро.
это печално. ((, но для начала – модель маза, телеги, дальше – где и как рвет, запаиваите и опять рвет или новый радиатор ставите и снова рвет?
пс: установка оси регулируется тягами
Как снять рычаг кпп камаз 43118
Кпп калина спорт
Плохо включаются передачи на киа рио 3 причины
Болтается педаль сцепления на калине
- Не включается 5 передача дэу нексия
Составляющие части КПП МАЗ
КПП транспортного средства (МАЗ) включает несколько шестеренок, которые соединены с рычагом управления передачами. Каждая из имеющихся шестеренок выполняет свою функцию, вращается с определенной скоростью, обеспечивая эффективное управление машиной.
Производитель расположил коробку в автомобиле МАЗ между коленчатым и карданным валом. Коленчатый вал представляет собой комплектующую деталь, характеризующуюся сложной формой исполнения. К производству данного элемента предъявлялись высокие требования. Карданный вал является не менее надежным рабочим механизмом, функция которого заключается в передаче момента силы между валами.
Привод коробки передач
Помимо валов, ступенчатая коробка передач на МАЗе включает картер, ступку, синхронизаторы. Регулировка скоростей на машине осуществляется путем смены передач. Взаимодействуя между собой шестеренки способны как увеличивать, так и уменьшать скорость МАЗа. Эффективно срабатывает рычаг с делителем передач.
Воздухораспределитель КПП МАЗ предназначен для переключения воздушных потоков. Устройство размещено в верхней крышке картера.
Раздаточная коробка МАЗ представляет собой сложный механизм, который обеспечивает блокировку колес, влияет на изменение передач.
Учитывая это, раздаточная коробка МАЗ устанавливается на большегрузные машины, которые отлично подходят для эксплуатации по грунтовой дороге, плохо обустроенным трассам.
КПП МАЗ с демультипликатором включает приводную шестерню промежуточного вала, который оснащен демпфером. Демпфер способствует уменьшению колебаний. Подушка МАЗ способствует подавлению шумов со стороны КПП во время езды.
Возможные поломки
Неисправности коробки передач на ЯМЗ 236 могут быть следующего плана:
- появление посторонних шумов;
- уменьшение количества масла, которое заливается в коробку;
- затрудненное включение скоростей;
- самопроизвольное выключение скоростных режимов;
- подтеки жидкости со стороны картера.
При любом из этих проявлений, целесообразно самостоятельно осуществить проверку уровня масла в коробке, насколько прочно подтянуты все крепежные гайки, болты. Если проблема кроется не в этом, автотранспорт следует отправить на диагностику в сервисный центр. Здесь мастера должны при помощи специального оборудования проверить целостность составляющих частей КПП (муфты, подшипники, втулки и т.д.), оценить рабочую способность масляного насоса.
.. 160 161 ..
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ КОРОБКИ ПЕРЕДАЧ ЯМЗ-236
При техническом обслуживании проверять крепление коробки передач к двигателю и состояние ее подвески, поддерживать нормальный уровень масла в коробке и своевременно заменять его при ТО-2.
Уровень масла в картере коробки передач должен быть не ниже нижней кромки контрольного отверстия 3 (рис. 122). Масло из картера коробки передач сливать в горячем состоянии через сливное отверстие, закрытое пробкой 4. После слива масла очистить магнит сливной пробки. После слива масла отвернуть болты и снять крышку 2 заборника масляного насоса, очистить и промыть сетку, после чего крышку установить на место
При установке крышки заборника обратить внимание на то, чтобы не перекрыть масляную магистраль крышкой или ее прокладкой
Рис. 122. Пробки коробки передач ЯМЗ-236П: 1-маслозаливное отверстие; 2-крышка заборника масляного насоса; 3-контрольное отверстие уровня масла; 4-сливное отверстие
Коробку передач промывать индустриальным маслом И-12А или И-20А по ГОСТ 20199 — 88; 2,5 — 3 л его залить в картер коробки, установить рычаг переключения передач в нейтральное положение, пустить двигатель на 1…8 минут, после чего остановить его, слить промывочное масло и залить свежее. Категорически запрещается промывать коробку передач керосином или дизельным топливом во избежание отказа в работе масляного насоса из-за недостаточного разрежения на всасывании и, как следствие, выхода из строя коробки передач. В случае полной переборки коробки передач масляный насос перед установкой смазать применяемым в коробке передач маслом.
При буксировке автомобиля с неработающим двигателем первичный и промежуточный валы коробки передач не вращаются, масляный насос в этом случае не работает и не подает смазку в подшипники шестерен вторичного вала и на конусные поверхности синхронизаторов, что вызовет задиры поверхностей скольжения, износ колец синхронизаторов и ведет к выходу из строя всей коробки передач. Для проведения буксировки выключить сцепление и включить прямую (четвертую) передачу в коробке передач или отсоединить коробку от трансмиссии.
Буксировка автомобиля на расстояние свыше 20 км без отсоединения карданного вала или выжима сцепления с включенной прямой передачей не допускается.
Для предупреждения преждевременного износа трущихся пар рекомендуется перед пуском двигателя при температуре окружающей среды ниже — 30°С подогреть коробку передач. Если это не представляется возможным, то на время длительной остановки двигателя масло из картера слить, а перед пуском двигателя это масло подогреть и залить в коробку через отверстие в верхней крышке.
Для плавного и легкого переключения передач и предохранения зубьев промежуточного вала и шестерыми первой передачи и заднего хода от торцевого износа, а также предохранения колец. синхронизаторов от износа правильно регулировать сцепление и не допускать его «ведения».
КПП МАЗ — это механизм переключения передач, который входит в устройство трансмиссии вместе с делителем.
Прочие детали
Полуприцеп МАЗ в системе коробки передач оснащен передним валиком, который управляет вторым рычагом, вставленным в головку подвижного штока кронштейна. Внешняя часть подвижного штока соединяется с промежуточным механизмом управления при помощи карданной удлиненной тяги. Фиксирующий кронштейн крепится на раме автомобиля.
С этим же узлом соединен нижний край рычага переключения. Способ крепления – аналогичный указанному выше методу. Часть рычага проходит через пол кабины, обеспечивая целостность всех остальных соединений. Подобная конструкция дает возможность откидывать кабину без необходимости разделения и деформации имеющихся элементов и узлов.
Рекомендации по ремонту
Хотите, чтобы ваша коробка с делителем сохранялась в хорошем состоянии долгие годы? Тогда за ней нужен уход и элементарные проверки. Необходимо следить за работой таких элементов, как шестерёнки, ступка, сам рычаг управления и так далее. Случилось так, что поломки уже не избежать? Мы дадим вам следующие рекомендации для самостоятельного ремонта:
подробно ознакомиться со схемой и инструкцией вашего механизма;
для того чтобы провести ремонт, в первую очередь необходимо снять коробку полностью и только после можно приступать к ремонту;
после того как вы вытащите её наружу, не спешите разбирать её полностью, иногда проблема находится на поверхности, обращайте особое внимание на все детали, если увидите подозрительное «поведение», то скорее всего проблема именно в этом элементе;
если же вам всё-таки придётся разбирать коробку полностью, складывайте все детали в порядке разбора, для того, чтобы не запутаться в момент, когда вы будете собирать её обратно.
Схема электрооборудования УРАЛ 4320
Схема электрооборудования УРАЛ 4320 однопроводная, где отрицательный потенциал источника напряжения оборудования и приборов соединен с «массой» автомобиля. Отрицательный вывод аккумуляторной батареи соединяется с «массой» УРАЛ 4320 дистанционным выключателем. Ниже приведена схема электрооборудования УРАЛ 4320 в высоком разрешении.
Схема электрооборудования УРАЛ 4320
На схеме электрооборудования УРАЛ 4320 соединения между проводами и приборами осуществлены с помощью штекеров и разъемов. Для удобства расцветка проводов на схеме электрооборудования УРАЛ 4320 представлена в цветном варианте.
Особенности
На вторичном валу КПП МАЗ на стальных подшипниках свободно установлена конструкция скольжения шестеренок. Сюда входит регулировка второй, третьей и пятой скорости. От продольного смещения элементы защищены посредством косых зубцов и упорных колец. Три шестеренки имеют постоянное зацепление с промежуточным валом. Шестерни выполнены с конусным основанием и внутренней зубчатой поверхностью.
Синхронизаторы расположены между шестеренчатыми элементами второй и третьей скорости. Они обеспечивают бесшумное включение работы передач. Сам синхронизатор состоит из муфты, которая находится на шлицах задней втулки, а также корпуса с бронзовыми уплотнительными кольцами. Остов агрегирует с муфтой посредством фиксаторов шарикового типа. На муфте предусмотрены зубчатые венцы. Ее пальцы проходят через специальные гнезда, снаружи на них крепятся кольца со штифтами и переключающей вилкой.
При работе данного узла корпусное кольцо корпуса прижимается к конусу шестерней. В связи с этим трение между соприкасающимися поверхностями вызывает проворачивание и установку впадины на прорезь с пальцем муфты, при этом производится блокировка элемента корпусом.
Затем остов взаимодействует с шестеренчатым конусом из-за получаемого усилия, приложенного к переключателю передач. После того как возникает эффект трения между конусами учета оборотов и шестерни с муфтой, силы нагрузки нивелируются и блокирующее приспособление освобождает муфту от основания синхронизатора. Далее муфта движется посредством выдавливания шариков фиксирующего устройства, которое сдвигается в сторону. Затем зубчатый венец узла входит в зацепление с внутренними зубьями механизма, что влечет включение той или иной передачи.
