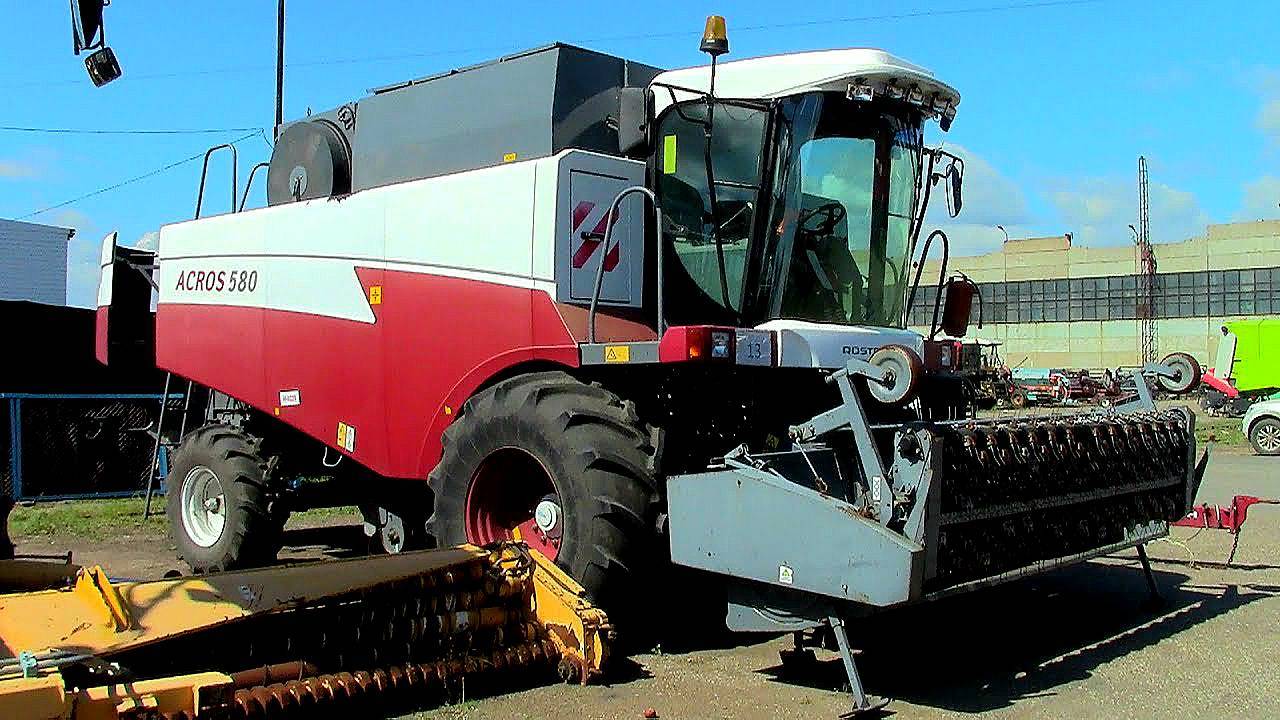

Комбайн акрос 580

Устройство и особенности обслуживания

Конструкция комбайна Acros 550 выполнена таким образом, чтобы обеспечить комфорт работы и максимальную производительность.

Основные элементы конструкции Акрос 550:

ходовая часть. Модель комплектуется гидростатической трансмиссией с 3-скоростной коробкой передач. Полного привода для данной версии не предусмотрено. Для ведущих колес используются шины 30.5L R32, для управляемых колес – 18.24 R24;
жатвенная часть Power Stream. Элемент является основным рабочим органом техники. Универсальный разъем гидропровода позволяет использовать различные адаптеры, что расширяет сферу использования машины. В базовой комплектации предусмотрена автоматическая синхронизация скоростей мотовила и комбайна. Транспортная тележка и стеблеподъемники устанавливаются опционально;
подающая часть. Комбайн оснащается безбитерной наклонной камерой типа «транспортер». В состав подающей части также входят пружинный механизм копирования рельефа и единый гидроразъем. Новейшая конструкция наклонной камеры позволяет использовать широкозахватные адаптеры, повышающие производительность техники, а единый гидроразъем значительно сокращает время на перестановку адаптеров;
обмолот. Используется устройство с 1 барабаном диаметров 800 мм (наибольший существующий размер). Серийно устанавливается Jam Control. Модернизированный механизм обмолота улучшает качество соломы и зерна. Тяжелый барабан обладает высокой инерцией и эффективно работает на полях с влажной и засоренной культурой;
сепарация. Надежный соломотряс с большой площадью поверхности повышает эффективность работы;
очистка. Используется 2-решетная система с автономным устройством домолота. Специальное домолачивающее устройство (3-лопасный ротор) снижает риск повреждения зерна и равномерно распределяет его по все площади стрясной доски, исключая перегрузку. Узел отличают высокая пропускная способность и бережное обращение с соломой;
бункер. Комбайн оснащается емким бункером на 9000 л, дополненным гидропульсаторами и системой автономной выгрузки Smart Launch. Высокопроизводительное выгрузное устройство сокращает временные затраты на выгрузку, которые составляют до 5% от времени смены. Устройство Smart Launch (раздельное включение горизонтального и выгрузного шнеков) увеличивает скорость выгрузки и позволяет осуществлять ее порционно. Также механизм полностью освобождает шнек от зерна, исключая потери. Зерновой бункер имеет трансформирующуюся крышу, позволяющую защитить от осадков собранное зерно или исключить выветривание семян малой массы. Закрытие и открытие бункера осуществляется из кабины;
узел обработки незерновой части. Получение товарной соломы для животноводческих хозяйств является очень важным. Комбайн Акрос 550 не повреждает солому, укладывая ее в валок или разбрасывая по полю. Встроенного копнителя или половоразбрасывателя для данной модели не предусмотрено (устанавливаются опционально).
рабочее место машиниста. Комбайн оснащается кабиной ComfortCab с площадью остекления в 5 квадратных метров. Панорамные стекла обеспечивают отличную обзорность во все стороны. Зона шнека и области за жаткой просматриваются идеально. В задней части кабины находится большое окно, позволяющее наблюдать за бункером. Все рабочие области подсвечиваются галогенными фарами. Внутри кабины установлены акустическая система, холодильная камера и кондиционер. Рулевая колонка очень удобна и может регулироваться по высоте и углу наклона под индивидуальные параметры оператора. Все органы управления расположены рядом с местом водителя. Приборная доска размещена перед ним на уровне визуального контакта. На рукоятке гидростата размещены практически все функциональные кнопки и устройства. Посредством них выполняется управление скоростью движения, положением мотовила и жатки. Основная часть систем регулируется из кабины прямо с рабочего места. Сам салон защищен от вибрации, пыли и шума, за счет чего для оператора создаются максимально комфортные условия. Сама кабина устанавливается на 4 амортизирующих компонента, дополнительно изолирующие ее от вибрации. Интерьер имеет многослойную структуру, поглощающую посторонние звуки. Водительское место оборудовано удобным креслом с несколькими регулировками, для помощника сделано мягкое сидение с откидной конструкцией.

Acros 550 – одна из базовых моделей бренда «Ростсельмаш», считающаяся эталоном в сегменте больших комбайнов.

Характеристики исполнительных органов

Функционирование зерноуборщика обеспечивает совокупность механизмов, которые срезают, обмолачивают и очищают зёрна от остальной растительной массы. Процесс сбора урожая начинается с жатки, которую я уже вкратце описал.

После срезания колоски по наклонному транспортёру (камере) попадают в молотильный агрегат. Он представлен большим вращающимся барабаном диаметром 800 и длиной 1480 мм.

Конструкция устройства по эффективности фактически не уступает многобарабанным молотильным аппаратам других производителей.

После обмолота растительная масса поступает на дальнейшую сепарацию, а свободное зерно просыпается через подбарабанье, которое имеет обхват 130 °.

Недомолоченый колос попадает на трёхлопастное устройство, которое окончательно очищает продукт. Сепарация зёрен и остальной растительной массы происходит на пятиклавишном соломотрясе площадью 6,15 м 2 .

Очистка продукта от мелкой шелухи происходит в обдувочной камере в потоке воздуха. Площадь решётки составляет 4,95 м 2 . Нагнетание воздуха осуществляют 2 осевых вентилятора.

Очищенное зерно поступает в накопительный бункер объёмом 9 м 3 , откуда затем шнековыми транспортёрами будет перегружено в бортовые машины.

Оставшаяся солома подвергается измельчению или остаётся в том виде в каком есть. В первом случае она равномерно разбрасывается по полю в качестве удобрения, во втором идёт на корм животным.

Запчасти на комбайны

Комплект состоит из: Шестерня РСМ-091.05.11.616(101.05.11.616), Вал-шестерня РСМ-091.05.11.615(101.05.11.616),

Редуктор отбора мощности КСУ-1 (демпфер) BONDIOLI

Ремкомплект редуктора отбора мощности Walterscheid Акрос, Вектор

Продажа редукторов бортовых для кормоуборочной и зерноуборочной техники Гомсельмаш. Усиленные редуктора КЗК-1, КЗК-1, УЭС . Всегда в наличии на складе!

Ремкомплект редуктора отбора мощности Bondioli SHP Акрос, Вектор

Продам упаковку редуктора понижающего КЗК -1 со всеми запасными частями в комплекте для установки. В упаковке редуктора лежит цапфа, вставка КЗК-1, крышка КЗК-1, упор КЗК-1, фиксирующий винт, спец болты и различная метизная продукция для установки понижающего редуктора на зерноуборочный комбайны Полесье РБ . Доставка возможна транспортной компанией.тел.

Вариатор отбора мощности для зерноуборочного комбайна Лида 1600 и Case CF 80, б/у в отличном состоянии, можно сразу в работу. Товар находится в Беларуси, возможна оперативная отправка в любой регион России и в Казахстан.Есть другие запчасти Case CF80, новые и б/у,ремни и фильтры.С вопросами обращайтесь по указанному номеру телефона(вайбер и вотсап в том числе).

Исполнения, их особенности

Линейка зерноуборщиков «Ростсельмаш» представлена несколькими модификациями, сменяющими друг друга. В основе серии лежит «Акрос 530». Именно он первый сошёл со сборочной линии предприятия в 2004 г. Спустя 3 года аппарат запустили в массовое производство.

Ростовские машиностроители амбициозно заявили, что каждые 2 года на сборку будет поступать новая модификация. Так, в 2009, а затем в 2011 гг было налажено производство пятьсот пятидесятого и восьмидесятого «Акросов». Всё семейство аппаратов относится к однобарабанным молотильно-сепарирующим устройствам.

Однако производство некоторых зерноуборщиков уже прекращено. Сегодня «Ростсельмаш» выпускает три модификации «Акросов»: 550, 585 и 595 Plus.

Первая машина оснащена российской силовой установкой «ЯМЗ», на остальные ставят 300 и 325-сильные двигатели Cummins соответственно. В остальном существенных отличий в конструкциях машин я не увидел.

Эксплуатация и обслуживание

В инструкции по эксплуатации прописаны следующие виды ТО:

эксплуатационная обкатка;
первичное;
вторичное;
ежемесячное.

Комплекс мер по техническому обслуживанию агрегата:

Проверка уровня давления в шинах ведущих колес.
Осмотр крепежной системы. Необходимо проверить работу подшипников, механизма привода ножа, насосной гидросистемы, дизельных трубопроводов.
Выполнить регулировку жатки.
Осмотреть техническое средство на наличие зазоров.
Проверить, как натянут ремень и цепи.
Подогнать все гайки крепления.
Смазать элементы в соответствии с графиком, прописанном в руководстве пользователя.
Проверить уровень рабочей жидкости в баке гидропривода, радиатора, мотора, аккумулятора.
Отрегулировать клиноременные передачи.
Осмотреть вентилятор на наличие повреждений.

Особенности работы комбайна

Благодаря наличию специальных ножей, которые имеют двойную режущую кромку и планетарный привод, обеспечивается максимально быстрое скашивание колосьев. Подачу рабочей массы зерновой культуры осуществляет мотовило, которое оснащается гидроприводом. С его помощью регулируется скорость вращения, что обеспечивает равномерную подачу. Длинные пальцы граблин захватывают полеглые культуры на труднодоступных участках, что обеспечивает простую транспортировку колосьев шнеком на обмолот.

Комбайн Акрос характеризуется наличием увеличенного в диаметре барабана, с помощью которого обеспечивается практически идеальная геометрия обмолота и полная сепарация зерна.

Подача урожая на молотильный барабан осуществляется с помощью транспортера, который располагается в наклонной камере. После этого производится вывод зерна и мелких фракций на сепаратор. Далее зерно проходит через шнеки для обдува, с помощью которых устраняются мелкие фракции.

После обработки колосьев осуществляется выведение соломы с комбайна акрос 580. При этом они проходят через датчик контроля потерь. Благодаря наличию домолачивающего устройства осуществляется сбор остатков урожая с колосьев. Благодаря наличию единого гидроразъема на комбайне предоставляется возможность значительного сокращения времени на затраты. Для гидравлической сети техники характерно наличие защиты от пыли и грязи, что обеспечивает ему отменную работоспособность.

Комбайн характеризуется:

Минимальным процентом повреждения зерна;
Солидной пропускной способностью;
Аккуратным обращением с соломой;
Низкой энергоемностью молотильного устройства.

Такие отменные технические характеристики обеспечиваются благодаря наличию специального домолачивающего устройства.

Кабина комбайна «Акрос-580»

Покупатели сельхозтехники и представители общественности, во главе с Президентом В.В. Путиным (который, вместе с министром сельского хозяйства Алексеем Гордеевым и вице-премьером Сергеем Ивановым лично осматривал комбайн) ещё не успели налюбоваться кабиной «Акрос-530», удивляясь, насколько комфортным может стать труд комбайнера, как «Ростсельмаш» уже выпустил кабину нового поколения – «Comfort Cab II».

Из кабины «Акрос-580» – отличный обзор.

Она обладает улучшенными характеристиками герметичности. И, соответственно, шумо-, вибро-, термо- и пылезащиты. Подрессоренная двухместная кабина оборудована кондиционером, отопителем, охлаждающей камерой для напитков, аудиосистемой, голосовым оповещением. По свидетельству фермеров, в такую кабину хочется входить только в чистой одежде. А покидать её во время работы нет никакого желания. Оно и понятно.

Комбайн Acros 530

Модели Акрос рассчитаны на уборку больших площадей с высокоурожайными культурами. Все мероприятия осуществляются максимально быстро, без простоев. Используя комбайн Акрос, вы сможете эффективно убрать свыше тысячи гектар как пропашных, так и зерновых культур. Комбайн зерноуборочный Acros 530 в стандартной комплектации состоит из жатки и наклонной камеры, площадки для транспортировки жатки и специализированной платформы подборщика, а также молотильного оборудования и измельчителя, рабочего места оператора и различного электро и гидрооборудования.

Представленный комбайн зерноуборочный РСМ142 Acros530 конструирован с удобной, достаточно просторной кабиной, оснащенной практичными рессорами, для максимального комфорта. Для оператора создано кресло с регулируемыми показателями. Стоит отметить, что в ней внедрен климат контроль.

Характеристики оборудования

Общий вес, включая измельчитель и жатку, насчитывает пятнадцать тонн.
Размер колесной базы в ширину составляет 4 метра 28 сантиметров.
В самой низкой зоне, под шнеком, дорожный просвет равняется 35 сантиметрам.
Предельная ширина колеи ведущих колес три метра двенадцать сантиметров.
Радиус поворота может быть 8,9 метров.

Комбайн Акрос 530, технические характеристики которого оптимальны для различного ландшафта, может развивать достаточно большую скорость даже на поверхностях, характеризующихся существенным уклоном. Если же передвижение затрудняется непогодой и вязкой почвой, рекомендуемая скорость не выше пяти километров в час. В стандартном режиме агрегат осуществляет работу на скорости двенадцать километров в час.

Особенности модели

Комбайн Acros 530 оснащен жаткой, подвешенной фронтально, относительно наклонной камеры, с использованием шарниров. Кроме того, предусмотрен шнек и уравновешивающий механизм. Есть система автоматического контроля рельефа поверхности. Ширина жатки может регулироваться, и составлять 5,6,7 или 9 метров.
Комбайн Акрос 530 оснащен системой, позволяющей выбрать высоту среза колоса. Оператор может воспользоваться атоконтуром, для установки до восемнадцати сантиметров. Если же потребуется сделать ее выше, применяются два гидроцилиндра, с максимальным уровнем на девяносто сантиметров.

Вспомогательное оборудование для зерноуборочных комбайнов «Акрос»

Универсальный жатвенный адаптер «PowerStream»;
6- и 8-рядная навеска «Argus» для заготовки кукурузы и одновременного превращения стеблей в мульчу;
8- и 12-рядные приспособления «Falсon» для уборки подсолнечника и др. высокостебельных культур;
Комплект для обмолота кукурузы ПДК-8 и ПДК-10;
Адаптер для рапса и других легкотравмируемых посевов с разной шириной захвата (6, 7 или 9 м);
Комплект навесок для сбора мелкосеменных культур и сои («Float Stream» с гибкими лезвиями и автокопированием топографии);
платформа-подборщик «Swa Pick» для сборки валков при раздельном комбинировании;
транспортерные тележки «Uni Cart» в одно- и двухосном исполнении для перевозки сеялок, жаток и пр. адаптеров.

Характеристики исполнительных органов

Функционирование зерноуборщика обеспечивает совокупность механизмов, которые срезают, обмолачивают и очищают зёрна от остальной растительной массы. Процесс сбора урожая начинается с жатки, которую я уже вкратце описал.

После срезания колоски по наклонному транспортёру (камере) попадают в молотильный агрегат. Он представлен большим вращающимся барабаном диаметром 800 и длиной 1480 мм.

Конструкция устройства по эффективности фактически не уступает многобарабанным молотильным аппаратам других производителей.

После обмолота растительная масса поступает на дальнейшую сепарацию, а свободное зерно просыпается через подбарабанье, которое имеет обхват 130 °.

Недомолоченый колос попадает на трёхлопастное устройство, которое окончательно очищает продукт. Сепарация зёрен и остальной растительной массы происходит на пятиклавишном соломотрясе площадью 6,15 м2.

Очистка продукта от мелкой шелухи происходит в обдувочной камере в потоке воздуха. Площадь решётки составляет 4,95 м2. Нагнетание воздуха осуществляют 2 осевых вентилятора.

Очищенное зерно поступает в накопительный бункер объёмом 9 м3, откуда затем шнековыми транспортёрами будет перегружено в бортовые машины.

Оставшаяся солома подвергается измельчению или остаётся в том виде в каком есть. В первом случае она равномерно разбрасывается по полю в качестве удобрения, во втором идёт на корм животным.

Цены на «Акрос-580»

В прайс-листе «Ростсельмаша» нет новых комбайнов «Акрос-580». Им на смену уже пришла модель «Акрос-585». Которая, впрочем, отличается от 580-й лишь новым бункером с прогрессивным влагозащитным покрытием. Новый «Акрос-585» стоит у дилеров от 6 200 000 рублей и выше.

За подержанный комбайн «Акрос-580» 2011-2014 годов выпуска просят от 4 миллионов рублей. Но объявлений о продаже данных сельхозмашин очень немного.

Резюме: «Акрос-580» зарекомендовал себя как надёжный, экономичный и производительный комбайн, достойный конкурент лучших моделей «Claas», «John Deere» и других мировых лидеров производства сельхозтехники.

https://youtube.com/watch?v=nTrW9XVt__w

«Акрос» 585

Комбайн «Акрос» 585, фото которого изображено выше, известный под маркировкой «Акрос» РСМ-142. Пользуется повышенным спросом у отечественных аграриев. Создан на базе 580-й модели с сохранением первоначальных тяговых и функциональных свойств. Позволяет обрабатывать до 4,15 га в час работы, что особенно актуально для крупных фермерских кооперативов. Как и ее базовый аналог обладает:

цельносварным кузовом;
системой поперечно-продольного копирования рабочей поверхности;
гидроусилителем руля;
способностью работать с влажным зерном (до 35 %);
приводом «Schumacher» для скоростного обмолота.
