Комбайн Вектор 410

Трансмиссия комбайна

Любые тяжелые технические механизмы сегодня комплектуются гидростатической трансмиссией, которая гарантирует легкое управление, независимо от особенностей поверхности. При помощи гидравлической жидкости металлические элементы Вектора 410 защищены от трения и быстрого выхода из строя.

Система редко нуждается в ремонте и замене деталей, а также служит гораздо дольше механики. Характеристики трансмиссии обеспечивают бесступенчатое регулирование скорости и сохранение заданных показателей, что необходимо для оптимального соотношения мощности и точности.

Тросовый привод переключения передач комбайна Вектор 410

Системы комбайна

Заводы группы компаний, в которую входит Ростсельмаш, расположены в России, странах Европы и США. На этих заводах применяются инновационные технологии, проводится тщательный контроль готовой продукции. В комбайне использованы системы и механизмы, изготовленные на заводах вышеупомянутой группы компаний:

Power Stream —жатка, управляемая из кабины;
Level Glide —гидромеханическая система учета неровностей местности;
Jam Control — система, устраняющая засорение молотилки хлебной массой;
Comfort Cab —двухместная кабина с гашением вибрации, системами кондиционирования воздуха и вентиляции;
Adviser —система с информативным жидкокристаллическим монитором и звуковым оповещением.

Конструкция кабины

Во время работы операторы Вектора 410 будут находиться в самых комфортных условиях. Кабина имеет эргономичную форму, надежно защищена от попадания пыли, а также от вибраций и шума. Оптимальные условия внутри создаются с помощью системы отопления, вентилятора и кондиционера.

Стандартная комплектация включает:

антенну;
место, предназначенное для установки магнитолы;
акустическую систему;
рабочее кресло с множеством регулировок;
откидное сидение для штурвального.

Воспользовавшись имеющимися настройками, можно без труда подогнать кресло под индивидуальные параметры.

Салон комбайна Вектор 410

Двигатель

На РСМ 101 Вектор 410 устанавливаются отечественные дизельные моторы ЯМЗ 236-НД (Ярославский завод). 4-тактный турбированный агрегат с V-образным расположением цилиндров прекрасно справляется со своими функциями. Двигатель обеспечивает необходимую для работ повышенной сложности тягу, позволяя комбайну решать различные задачи. ЯМЗ 236-НД разрабатывался специально под семейство Вектор, потому он оптимально взаимодействует с другими узлами машины.

Особенности мотора:

промежуточное охлаждение наддувочного воздуха с использованием теплообменника;
механический регулятор частоты вращения;
жидкостная система охлаждения;
унификация с предыдущими моделями;
адаптация к российским условиям работы;
отсутствие фильтра грубой очистки (функции элемента выполняют встроенные детали топливного бака);
простая конструкция, доступность запчастей и ремонтопригодность.

ЯМЗ 236-НД демонстрирует высокий уровень экономичности. На тонну собранного зерна тратится примерно 1,7-2 л топлива. Бак увеличенного объема (540 л) повышает автономность работы комбайна, позволяя обходиться без дозаправки до 16 часов.

Агрегат установлен в задней части техники за бункером. Он расположен так, чтобы оператор мог без проблем подобраться к узлам и деталям, участвующим в процессе технического обслуживания.

Характеристики мотора ЯМЗ 236-НД:

рабочий объем – 11,15 л;
номинальная мощность – 154,5 (210) кВт (л.с.);
частота вращения – 1900 об/мин;
число цилиндров – 6;
максимальный крутящий момент – 882 Нм;
запас крутящего момента – 15%;
масса – 985 кг.

Комбайн Вектор 450

Данный комбайн Вектор зерновой был выпущен компанией «Ростсельмаш» в 2012 году. При изготовлении производитель впервые воспользовался электронным проектированием для лучшего спрогнозирования специфики работы ключевых систем и узлов агрегата. Такой подход сделал машину более надёжной и производительной.

Конструктивные особенности модели 450:

Ходовая часть. Комбайн Vector на гусеничном ходу, потому значительно снижено давление на поверхность – до 0,5 кг/см2. Благодаря гидростатической схеме трансмиссии скорости переключаются легко, облегчая процесс выбора оптимального режима. Подвеска сбалансированная, потому комбайн копирует рельеф поля, при этом жатка не меняет положения;
Шестицилиндровый турбированный мотор ЯМЗ-236 БК-7 с мощностью 255 лошадиных сил. Топливо расходуется экономно даже при максимальных нагрузках. Благодаря вместительному топливному баку в 540 литров машина работает длительное время без остановок на заправку. Система холодного запуска отвечает за пуск мотора при любой погоде, реверсивный компрессор позволяет сократить процесс технического обслуживания комбайна;
Система обмолота. Барабан имеет большой диаметр, позволяющий увеличить территорию сепарации до 1,1 м2. Зерно подаётся наклонной камерой;
Жатка. POWER STREAM копирует рельеф. Модель с дополнительными адаптерами для работы с разными сельскохозяйственными культурами. Единый гидроразъём упрощает замену навесных устройств.

Технические параметры:

Мотор с мощностью 255 л. с.;
Расход горючего – 6,33 кг/га;
Топливный бак – 540 литров;
Вместительность бункера – 4500 – 6000 литров;
Разгрузка бункера – 50 литров/секунду;
Ширина жатки – 5/6/7/9 метров;
Вес агрегата – 16810 килограмм.

https://youtube.com/watch?v=CxdVGBYy50c

Технические характеристики

Технические характеристики зерноуборочного комбайна вектор 410:

Характеристики	Показатели
Ширина захвата жатки/подборщика, м	5, 6, 7, 9/3,4
Ширина/диаметр молотилки, мм	1200/800
Частота вращения молотилки с/без редуктора, об/мин	200-450/420-945
Площадь соломотряса, кв. м	5
Площадь решетки очистки, кв. м	3,59
Частота вращения вентилятора очистки, об/мин	340-1185
Объем бункера, л	6000
Высота выгрузки, мм	3475
Скорость выгрузки, л/с	42
Мощность двигателя, л. с.	210
Скорость движения, км/час	0-25
Объем топливного/гидробака, л	540/50
Габариты транспортные ДхШхВ, мм	7940х3559х4010
Масса (без жатки и топлива), кг	10750-11400

Видео обзор комбайна Вектор 410:

https://youtube.com/watch?v=qPWctRouL9E

Вектор 410

Можно сказать, что это «золотая середина» для начинающих фермеров. Приобрести дорогостоящую импортную и отечественную технику может далеко не каждый, а брать для уборки полей дешёвые аналоги, означает постоянно вкладывать средства в ремонт машины. Поэтому приобретение зерноуборочного комбайна Вектор, для многих является оптимальным решением. Объясним почему.

Комбайн Вектор 420

Двигатель

В отличие от предыдущей модели, Вектор 410 оснащён шестицилиндровым дизелем, марки ЯМЗ-236 НД, который выпускается в Ярославле. Конечно, машина немного потеряла в мощности – 210 л.с, зато обладает пониженным расходом топлива – около 2,5 литров на тонну убранного зерна.

По сравнению с другими зерноуборочными машинами такого же класса, это весьма скромный показатель. Топливный бак объёмом 540 литров и дополнительный резерв мощности двигателя, существенно влияют на производительность машины.

Трансмиссия

Как и все современные комбайны, 410-й работает на гидравлике. Это значительно снижает износ трущихся деталей и, соответственно, уменьшает простои техники в сезон уборки. Кроме того, гидростатическая трансмиссия позволяет плавно переключать скорости, соответственно, более качественно убирать сложные участки полей.

Гидросистема

Она обеспечивает бесперебойную работу всех основных узлов комбайна, включая колонку рулевого управления, положение жатки и трансмиссию. Работа всех узлов производится при помощи трёх насосов, которые производители объединили в один блок. Стоит отметить, что гидравлика отвечает за трансформацию зернового бункера. Эта система позволяет увеличить его объём на 1,5 кубического метра.

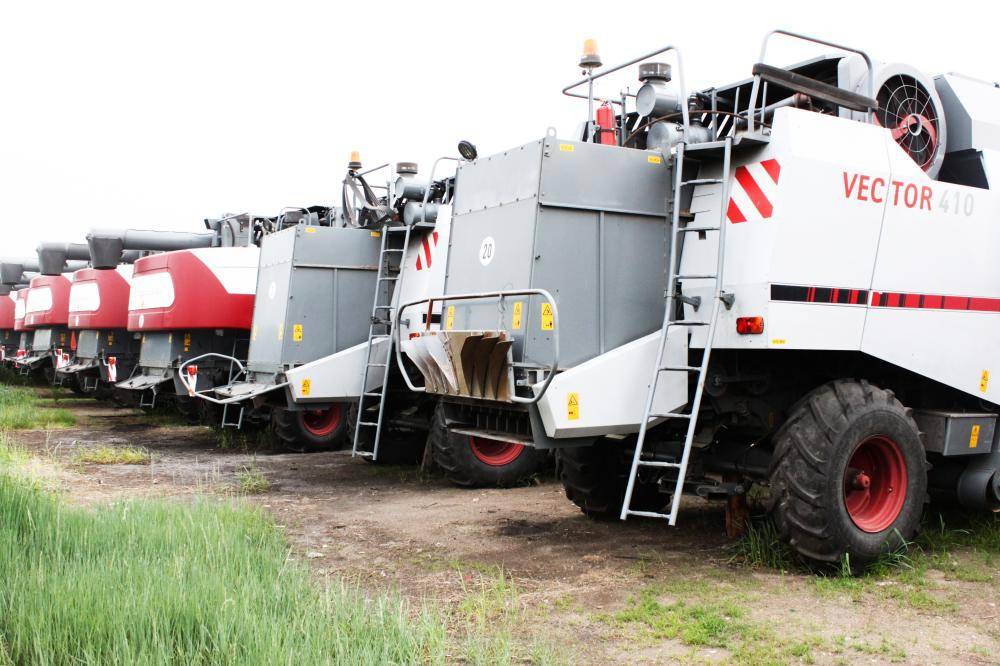

Комбайн Вектор 410

Очистка

Соломотряс оснащён четырьмя клавишами и имеет каскадную, семиуровневую систему. После него зерновая масса попадает в двухступенчатую систему очистки, дополненную мощным вентилятором. После остаточной сепарации, зерно выходит максимально очищенным. Для работы сельскохозяйственными культурами, которые имеют хрупкую структуру зерна, предусмотрен специальный редуктор планетарного типа, который понижает обороты барабана.

Для работы с незерновой частью, имеется измельчитель-разбрасыватель. В качестве дополнительного оборудования, можно заказать копнитель, вместимостью 12 кубических метров.

Жатка

Ширина захвата варьируется от 5 до 9 метров. Во всех машинах серии «Вектор» устанавливаются жатки Power Stream, которые уже хорошо зарекомендовали себя. Благодаря планетарному редуктору, привод жатки способен выдерживать максимальные нагрузки. Это обеспечивает высокую производительность при минимальном износе деталей.

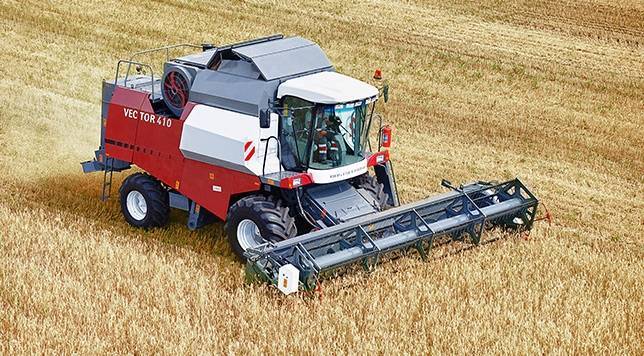

Комбайн Вектор 410

Кабина

Вектор 410, как, впрочем, и другие машины этой серии, оборудован операторской кабиной повышенной комфортности. Панорамный обзор достигается за счёт большой площади остекления – 5 квадратных метров.

Для комфортной работы в вечернее и ночное время суток, предусмотрено шесть мощных галогенных ламп. Кабина выполнена в двухместном варианте (присутствует дополнительное сиденье для помощника) и обладает повышенным уровнем защиты от внешних воздействий. Настройка комбайна производится при помощи бортового компьютера. Все параметры о работе основных узлов выводятся на дисплей.

Технические характеристики комбайна Вектор 410:

Масса	11 075 кг
Длина	7938 мм
Ширина	3559 мм
Высота	4010 мм
Максимальный объём зернового бункера	6 кубических метров
Площадь соломотряса/решет	5/3,59 квадратных метра
Молотильный барабан ширина/диаметр/скорость вращения	1200 мм/800 мм/ 945 об/мин
Охват подборщика	3,4 м

Комбайн Вектор 410

Устройство и особенности эксплуатации

Для всех элементов конструкции РСМ 101 Вектор 410 свойственна повышенная надежность. Комбайн комплектуется гидростатической трансмиссией ГСТ-112, имеющей бесступенчатую регулировку скорости и 3 рабочих диапазона. Каждая передача предоставляет широкие скоростные интервалы, что позволяет оптимизировать загрузку устройства обмолота и сепарации. Модель подходит для перегона на небольшие дистанции и развивает достаточную большую скорость. Передняя и задняя колея имеют одинаковый размер, за счет чего негативное влияние на грунт сокращается. В ходовой части используются шины низкого давления (ведущие колеса – 28L/R26, управляемые – 18.4/R24). Опционально РСМ 101 Вектор 410 оснащается полным приводом и полугусеничным ходом для работы на заболоченной и топкой местности (оптимальный вариант при уборке риса).

Гидравлическая система представлена силовыми насосами, объединенными в один блок и обеспечивающими работу 3 подсистем (основной, ходовой части и управления). Рабочая жидкость для всех систем находится в 50-литровом баке. Гидрораспределители устанавливаются в легкодоступных точках и имеют большое число секций. Для семейства Вектор в отличие от серии Акрос применяется немецкая гидравлика, что сказывается на надежности и качестве работы техники. Паяных соединений в гидравлике не предусмотрено (используются трубопроводы, соединенные посредством врезающихся колец). Благодаря этому ресурс работы системы значительно вырос.

В жатвенной части используются фирменные жатки Power Stream от компании «Ростсельмаш» с простым гидромеханическим механизмом копирования рельефа грунта Level Glide. Планетарный привод ножей типа Шумахер гарантирует качественный срез (аналогичный механизм используется на моделях Акрос).

В системе обмолота применяется супербарабан с диаметром 800 мм. Для него характерны приспособленность к суровым условиям работы (скрученные, засоренные культуры) и бережное отношение к зерну. Система сепарации РСМ 101 Вектор 410 сделана по аналогии с моделями Акрос, где она зарекомендовала себя с лучшей стороны.

В состав механизма остаточной сепарации включен новейший 7-каскадный соломотряс с 4 клавишами. 3-ступенчатая система очистки, дополненная автономным домолачивающим устройством, снижает потери и обеспечивает чистоту зерна на выходе. Выделенная зерновая масса попадает в бункер, оборудованный вибропобудителями, облегчающими выгрузку при повышенной влажности. Специальные датчики позволяют отслеживать уровень заполнения бункера. В случае 75-процентного заполнения зажигается фара-мигалка. Оператор может контролировать степень заполнения с рабочего места.

По уровню комфорта РСМ 101 Вектор 410 на голову выше всех советских комбайнов. Кабина Comfort Cab имеет повышенную защиту от пыли, шума и вибрации. Современные устройства отопления, вентиляции и кондиционирования создают здоровый микроклимат независимо от внешних факторов. В базовой комплектации техники значится аудиоподготовка (место под магнитолу, акустика и антенна). Подрессоренное сиденье с серией настроек позволяет отрегулировать место с учетом индивидуальных особенностей комбайнера. В салоне располагается откидное кресло для второго человека. Рулевая колонка также настраивается.

Основным элементом управления в РСМ 101 Вектор 410 является многофункциональный джойстик-манипулятор, который удобно ложится в ладонь. В стандартном исполнении устанавливается система Adviser (голосовое оповещение), контролирующая все техпроцессы, выполняемые машиной.

Сложные электронные устройства в конструкции комбайна практически отсутствует, что упрощает его обслуживание. Частичный ремонт машины можно выполнить в полевых условиях.

Место комбайна «Vector-410» в линейке продукции «Ростсельмаша»

Комбайн «Вектор» можно назвать «младшим братом» другого современного ростовского комбайна – «Акрос». Оба семейства относятся к однобарабанному типу зерноуборочных сельхозмашин. «Акрос» – новый комбайн пятого класса, а «Вектор» – четвёртого. Модификация «Vector-410» – это комбайн, оснащённый практически тем же оборудованием, что и «Acros»ы, но гораздо более компактный и экономичный в использовании.

В целом, с позиций экономической эффективности, комбайны «Акрос» требуют большего размаха и больших площадей за сезон, чем «Векторы». У «Вектора» менее мощный (но и более экономичный) двигатель, меньший объём бункера и меньшая производительность. Его стихия – небольшие крестьянские хозяйства, там его применение наиболее целесообразно и экономически выгодно.

Первым в серийное производство на «Ростсельмаше» пошёл «Акрос-530», в мае 2007 года. «Вектор-410» последовал за ним, в 2009 году. Эта разработка конструкторского бюро «Ростсельмаша» также стала совершенно новым проектом, созданным «с нуля», с учётом всех современных тенденций в мировом комбайностроении.

«Vector-410» (проектное название РСМ-101) был впервые в истории отечественного производства сельхозтехники разработан не посредством бумажных чертежей, а в электронной системе сквозного проектирования. Такой подход помог в создании действительно современной, во всех отношениях конкурентоспособной сельхозмашины. Не последнюю роль в процессе запуска в серию данной модели сыграло чёткое и осознанное ориентирование на потребности рынка.

В этом смысле, он был призван удовлетворить потребности малых и средних фермерских хозяйств. Для которых приобретение более мощной и производительной техники, особенно импортного производства, является слишком «дорогим удовольствием.

С другой стороны, и продолжать далее использовать многократно выработавшие свой ресурс «Нивы», «Енисеи» и прочие комбайны советской эпохи – это значит постоянно вкладывать средства в ремонт давно и изрядно «уставшей» сельхозмашины. Причём средства не только денежные, но и временные. А ведь во время страды каждый день и даже час имеет особое значение.

Эффективность работы комбайна

Комбайн Вектор 410 представляет собой мощную и эффективную технику для сбора и обработки урожая. Благодаря ряду особенностей и характеристик, этот комбайн отлично справляется с задачами по уборке различных культурных растений.

Одним из главных показателей эффективности работы комбайна является его производительность. Комбайн Вектор 410 способен обрабатывать до 10 гектаров полей в день, что позволяет быстро и качественно сделать сбор урожая. Благодаря высокой скорости работы, комбайн Вектор 410 значительно экономит время фермера, что в свою очередь позволяет увеличить объемы производства и прибыльность хозяйства.

Еще одним важным показателем эффективности работы комбайна является его качество сбора урожая. Комбайн Вектор 410 оснащен современными агрегатами и механизмами, которые позволяют максимально эффективно собирать и очищать зерновые культуры. Благодаря оптимальному соотношению рабочих органов и настроек комбайна, достигается высокий уровень чистоты и аккуратности сбора, что вносит большой вклад в общую эффективность процесса сбора урожая.

Также стоит отметить, что комбайн Вектор 410 имеет минимальные потери при сборе урожая. Благодаря использованию передовых технологий и инновационных решений, этот комбайн позволяет собирать урожай с минимальными потерями зерна. Это позволяет снизить затраты и повысить прибыльность хозяйства.

Выводя свои технические характеристики и характеристики сбора урожая на новый уровень, комбайн Вектор 410 обеспечивает высокую эффективность работы при минимальных затратах времени и ресурсов. Благодаря своим особенностям и преимуществам, этот комбайн является отличным выбором для современных фермеров и сельского хозяйства в целом.

Достоинства комбайнов Вектор

Техника популярной марки отличается универсальностью, потому имеет очевидные преимущества:

Исключены протечки. На гидравлических трубках соединения с колец и каучуковые уплотнители;
Отсутствует сложная электроника. Нет необходимости обращаться к узким специалистам в случае поломки;
Пневматические шины с грунтозацепами. Техника легко передвигается по заболоченным местностям;
Кожух зернового бункера закрывается с помощью электропривода;
Роторный домолот. Зерно обрабатывается более деликатно;
Наличие большого моторного отсека. Значительно облегчаются ремонтные работы и техническое обслуживание комбайна;
Доступность запчастей для устранения различных неисправностей.

Есть и небольшие недостатки. Возможна протечка масла, сбой системы подсчёта убранной территории, отсутствие на жатках отдельных моделей возможности копирования ландшафта. Но в целом бюджетные комбайны полностью оправдывают свою стоимость и работают весь гарантийный период без серьёзных поломок.

Двигатель

На РСМ 101 Вектор 410 устанавливаются отечественные дизельные моторы ЯМЗ 236-НД (Ярославский завод). 4-тактный турбированный агрегат с V-образным расположением цилиндров прекрасно справляется со своими функциями. Двигатель обеспечивает необходимую для работ повышенной сложности тягу, позволяя комбайну решать различные задачи. ЯМЗ 236-НД разрабатывался специально под семейство Вектор, потому он оптимально взаимодействует с другими узлами машины.
