Komatsu PC400-7: технические характеристики

Технические характеристики: Komatsu PC400-7 гусеничный экскаватор

Двигатель	Komatsu SAA6D125E-3; 347 л.с. при 1850 об/мин; 4-х тактный, с водяным охлаждением, с непосредственным впрыском топлива; с турбонаддувом и последовательным охлаждением; 6 цилиндров; диаметр 125 мм; ход поршня 150 мм; рабочий объем 11.04 л.; регулятор всережимный, электронный
Гидросистема	Тип – HydrauMind с закрытым центром, клапанами измерения нагрузки и клапанами компенсации давления; количество выбираемых рабочих режимов – 3; главный насос – поршневой, переменной производительности; насосы – для контуров стрелы, рукояти, ковша, поворотной платформы и передвижения; максимальный расход 690 л/мин; питание контура управления – клапан с автоматическим понижением давления; гидромоторы: передвижение – 2 аксиально-поршневых мотора со стояночным тормозом, поворотной платформы – 1 аксиально-поршневой гидромотор со встроенным тормозом; давление срабатывания разгрузочного клапана: контуры рабочего оборудования – 37.3 МПа (380 кгс/см2), контур передвижения – 37.3 МПа (380 кгс/см2), контур поворота платформы – 27.9 МПа (285 кгс/см2), управляющий контур – 3.2 МПа (33 кгс/см2); гидроцилиндры (количество – внутренний диаметр х ход поршня х диаметр штока): стрела – 2-160 мм х 1570 мм х 110 мм, рукоять – 1-185 мм х 1820 мм х 120 мм, рукоять для 2.4 м – 1-185 мм х 1590 мм х 120 мм,ковш – 1-160 мм х 1270 мм х 110 мм
Приводы	Органы рулевого управления – два рычага с педалями; привод – гидростатический; максимальное тяговое усилие – 329 кН (33510 кг); преодолеваемый подъем – 70%, 35º; максимальная скорость передвижения: верхний диапазон – 5.5 км/ч, нижний диапазон – 3 км/ч
Тормоза	Рабочий – гидравлическая блокировка; стояночный – механический дисковый
Система поворота платформы	Редуктор поворота платформы – планетарная передача; смазка поворотного круга – звнутренняя масляная ванна; скорость поворота 9.0 об/мин
Ходовая часть	Центральная Х-образная рама и рамы гусеничных тележек коробчатого сечения; регулятор натяжения гусеницы – гидравлический; количество башмаков (с каждой стороны) – 46; количество поддерживающих катков – 2 с каждой стороны; количество опорных катков с каждой стороны – 7
Заправочные емкости	Топливный бак – 650 л.; охлаждающая жидкость – 34.2 л.; двигатель – 38 л.; бортовой редуктор (с каждой стороны) – 12 л.; механизм поворота платформы – 16.2 л.; гидробак – 248 л.
Эксплуатационная масса	Башмаки – 600 мм, масса – 41400 кг, давление на грунт – 77.5 кПа (0.79 кг/см2)
	Башмаки – 700 мм, масса – 41820 кг, давление на грунт – 67.7 кПа (0.69 кг/см2)
	Башмаки – 800 мм, масса – 42250 кг, давление на грунт – 59.8 кПа (0.61 кг/см2)
Электрооборудование	Устройство автоматического замедления; генератор 24 В, 35 A; аккумуляторные батареи 110 А-ч / 2 х 12 В; стартер 7.5 кВт; рабочая фара 2 (на стреле и с правой стороны)
Габаритные размеры (мм)	Ширина – 3340; высота (до верха кабины) – 3265; длина – 11940; дорожный просвет под противовесом – 1320; дорожный просвет (минимальный) – 555; радиус поворота хвостовой части платформы – 3645; опорная длина гусениц – 4020; длина гусеничного хода – 5025; колея гусеничного хода – 2740; ширина гусеничного хода – 3340; ширина башмака – 600; высота грунтозацепа – 37; высота по кабине машины – 2715; ширина по кабине машины – 2995; расстояние от центра вращения до заднего края платформы – 3605; длина рукояти – 3380; длина стрелы – 7060
Максимальная высота копания (мм)	10915
Кабина	Ограждение для защиты оператора (конструкция для защиты падающих предметов); зеркало заднего вида правое; система выбора рабочего режима

Стандартное оборудование

• Автоматическая система прогрева двигателя
• Автоматическая система выпуска воздуха для топливопровода
• Электрический звуковой сигнал
• Клапан удержания стрелы
• Противовес 9220 кг
• Воздушный фильтр сухого типа, двухэлементный
• Система защиты двигателя от перегрева
• Ограждение вентилятора
• Контрольная панель, 7-сегментная
• Система увеличения мощности до максимальной величины
• Система управления гидравликой РРС
• Пыленпроницаемая сетка для радиатора и маслоохладителя
• Приточный вентилятор
• Направляющее ограждение гусеницы, центральная секция
• Два режима работы стрелы

Навесное оборудование:

• Вибропогружатель
• Вибротрамбовка
• Гидравлический бур
• Гидромолоты
• Захват для бревен
• Ковш-рыхлитель
• Ковш грейферный
• Ковш планировочный
• Ковш скальный
• Ковш стандартный
• Ковш траншейный
• Ковш усиленный
• Ковш строительный
• Ковш горный
• Дополнительная защита
• Направляющая для бура
• Ножницы для вторичного разрушения
• Ножницы по металлу
• Ножницы со сменными челюстями (мультипроцессор)
• Ножницы универсальные
• Рыхлитель однозубый
• Телескопическая рукоять
• Устройство для быстрой замены навесного оборудования (quick coupler)

Особенности

Гусеничный экскаватор Komatsu PC400 обладает довольно большим количеством различных улучшений, а именно это:

1. Пространство в кабине было увеличено на 14 процентов, что положительно повлияло на комфортабельность при эксплуатации. Увеличенный объем позволяет регулировать наклон кресла оператора с подголовником практически по всем необходимым положениям.
2. Используются высококачественные материалы виброизоляции и шумоизоляции, благодаря чему был достигнут довольно низкий уровень посторонних шумов при работе, возникающих от разгрузочных работ, поворота платформы, а также и двигателя.
3. В целях повышения безопасности и защиты оператора каркас кабины использует высокопрочный металл. Более того, в базовую комплектацию могут быть включены дополнительные верхние ограждения (устанавливается на крыше) и ограждения оператора.
4. Кабина герметизированная, оснащенная системой кондиционирования и фильтром очистки воздуха. За счет этого удалось миновать попадание пыли в кабины, что также влияет на ее комфортабельность.
5. Специальные защитные ограждения, имеющиеся в верхней части кабины соответствуют требованиям второго уровня по ISO 10262.
6. Кабина использует улучшенные демпферы, которые позволяют значительно снизить уровень вибрации, возникающей от гусеничной платформы при передвижении.

Одной из ключевых особенностей Комацу 400 является проделывание различных работ с необычайной точностью. Это объясняется многопозиционными рычагами управления рабочим оборудованием с пропорциональным давлением. Для того чтобы оператор мог полностью настроить кабину под себя, производитель установил механизм двойного скольжения, суть которого заключается в перемещении кресла оператора и рычагов управления рабочим оборудованием отдельно друг от друга.

В плане технических характеристик и производительности имеется также несколько интересных и полезных достоинств, а именно это:

• У определенного типа работы имеются свои требования выполнения, поэтому гидравлическая система Комацу 400 была оснащена двумя специальными режимами работы стрелы. Первый режим подразумевает собой выполнение более плавных и аккуратных движений, когда второй предназначен для резания.
• Для большей эффективности машины производитель увеличил усилие резания грунтов, что позволило экскаватору справляться даже с довольно твердыми породами и грунтами.
• Гидравлическая система была модифицирована и, в результате чего, удалось значительно повысить максимальную грузоподъемность.
• Для работы с тяжелым весом или же просто на неровных поверхностях есть риск, то в определенный момент машина может потерять свою устойчивость и опрокинуться. Для того чтобы этого не произошло вся конструкция экскаватора была подвергнута изменениям. Благодаря этому возросла устойчивость.

В плане технического обслуживания экскаватор Komatsu PC400 не вызовет каких-либо неудобств и особого труда, так как для простоты в обслуживании были внедрены следующие конструкторские решения:

1. Втулки оборудования обладают новой измененной конструкцией, благодаря чему был продлен интервал смазывания механизмов и деталей. Опционально могут установить улучшенные элементы.
2. Использование в конструкции новых фильтрующих элементов позволило намного увеличить интервалы между заменой фильтров масла, фильтров гидравлической системы и фильтра силовой установки.
3. Поворотная платформа имеет несколько доступов к силовому агрегату. При полном открытии капота механик может добраться практически ко всем элементам двигателя.
4. Маслоохладитель и радиатор также имеют новую измененную конструкцию, которая позволяет совершить быстрое снятие и установку.
5. Устанавливается высокопроизводительный воздушный фильтр.

Ну и напоследок следует упомянуть такие качества машины, как:

• Маневренность.
• Экономичность.
• Продуманная конструкция.
• Эргономичность
• Стойкость к воздействиям окружающей среды.
• Минимальное количество выбросов двигателя в атмосферу.

Двигатель

На Комацу РС 400 устанавливается четырехтактный шестицилиндровый силовой агрегат мощностью 347 лошадиных сил. Модель SAA6D125E-3 объемом 11 л оснащена системами жидкостного и воздушного охлаждения, прямой подачи горючей смеси и турбированным наддувом. Предельная скорость движения экскаватора составляет 5,5 км/ч. Впрыск горючего производится с помощью управляющей электроники, что гарантирует сокращение расхода горючего и экономичность. Частота вращения вала двигателя составляет 1850 оборотов в минуту, каждый цилиндр имеет диаметр 12,5 см.

Качество выхлопа силовой установки соответствует международным стандартам класса Tier II. Благодаря данному мотору оператор может выбирать режим работы Комацу РС 400:

• мощный, при котором вырабатывается предельная мощность, обеспечивающая отменную продуктивность и малое потребление дизеля;
• эконом-режим, используемый при простых работах. При этом скорость движения остается прежней, а расход топлива уменьшается.

Цена нового и б/у

Стоимость на экскаватор Komatsu PC400 в абсолютно новом техническом состоянии стартует от шести миллионов российских рублей. Ключевым фактором, влияющим на конечную стоимость машины, является год производства.

Поддержанная модель может обойтись в среднем от четырех миллионов и до пяти миллионов российских рублей. В данном случае важную роль в стоимости играют наработка, техническое состояние и год производства.

Аренда данного экскаватора начинается от 10 тысяч и доходит до 12 тысяч российских рублей за один рабочий час. Стоит отметить, что именно этот вариант пользуется большим спросом, чем предыдущие.

Экскаватор Komatsu PC400 представляет наибольший интерес для потребителей среди строительной специальной техники данного производителя. Это обусловлено преимуществами машины – отменными техническими параметрами, маневренностью и производительностью. Экскаватор обладает наибольшим радиусом рытья в своем классе, а также глубиной реза. При разработке техники использовались современные решения, а при производстве – инновационные технологии. Автоматизированная сборка машины обеспечивает высокое качество готовой продукции. Основные эксплуатационные свойства являются высокими благодаря установке качественных и долговечных комплектующих.

Модификации

Экскаватор Komatsu PC 400-7 и его модификации входят в линейный ряд Galeo. Все они соответствуют требованиям экологичности Tier II, экономичны, производительны и безопасны.

Наименование содержит информацию о поколении и массе устройства. Индекс «400» значит, что вес техники составляет около 40 тонн. Цифра после индекса указывает на поколение, например, 400-7 — седьмое поколение. Версии с приставкой «LC» в индексе имеют удлиненную гусеничную платформу, которая повышает устойчивость машины.

Популярная версия

Востребованная в России вариация Комацу PC400-7 — стандартная модель с землеройным ковшом объемом 1,9 или 2,1 м³. Базовая модификация обладает надежной и безопасной конструкцией, проста в обслуживании и ремонте. У нее просторная и комфортная для работы оператора кабина, высокая мощность гидравлической системы и силовой установки. Эта модель может выполнять разные виды работ даже со своим стандартным оборудованием.

Другие варианты

Также производитель выпускает версии машин для разных рабочих условий. Например, при температурах окружающей среды от –25 до +40 °C и от –50 до +40 °C. Все резинотехнические изделия здесь выполнены из материалов, которые сохраняют свою эластичность и не твердеют при низких температурах. Дополнительно они оснащены жидкостным предпусковым подогревателем Mikuni, который подогревает охлаждающую жидкость двигателя и все подкапотное пространство экскаватора.

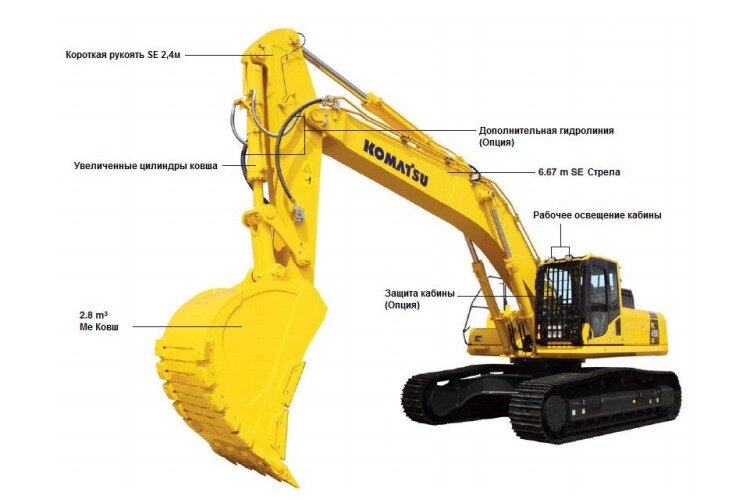

Также есть модификация экскаватора PC400LC-7 SE, которая предназначена специально для карьерных работ. Ее особенность — скальный ковш усиленной конструкции и объемом 2,8 м³, который входит в базовую комплектацию.

Технические характеристики экскаватора Komatsu PC400-7

С башмаками 600 мм, кг	41400
С башмаками 700 мм, кг	41820
С башмаками 800 мм, кг	42250
С башмаками 600 мм, кПа	77.5
С башмаками 700 мм, кПа	67.7
С башмаками 800 мм, кПа	59.8
Модель	KOMATSU SAA6D125E-3
Тип	4-х тактный, с водяным охлаждением, непосредственным впрыском
Всасывание воздуха	турбонаддув с охлаждением
Мощность на маховике, л.с.	347
Регулятор	всережимный, электронный
Рабочий объем, л	11.04
Количество цилиндров	6
Диаметр цилиндра, мм	125
Ход поршня, мм	150
Топливный бак, л	650
Гидробак, л	248
Охлаждающая жидкость, л	34.2
Двигатель, л	38
Конечная передача, с каждой стороны, л.	12
Привод поворота платформы, л	16.2
Тип	Система HydrauMind (новая микропроцессорная гидромеханическая), с закрытым центром, с клапанами обнаружения нагрузки и клапанами компенсации давления
Макс. поток масла, л/мин	690
Макс. давление масла, кг/кв.см	380
Гидравлический насос	Поршневые насосы переменной производительности
Гусеничная цепь экскаватора Komatsu PC400-7
Ширина гусеничной цепи, мм	600 / 700
Длина гусеничной ленты, мм	5025 / 5355
Длина рукояти, мм	2400
Габаритная длина, мм	11905
Длина платформы при перевозке, мм	8210
Габаритная высота (до верха стрелы), мм	3850
Габаритная ширина, мм	3340
Габаритная высота (до верха кабины), мм	3265
Дорожный просвет, противовес, мм	1320
Дорожный просвет (минимальный), мм	555
Радиус поворота задней части платформы, мм	3645
Мин. расстояние при напорном усилии, мм	6130
Опорная длина гусеницы, мм	4020
Длина гусеницы, мм	4020
Колея гусеничного хода, мм	2740
Ширина гусеничного хода, мм	3340
Ширина башмака, мм	600
Высота грунтозацепа, мм	37
Высота кабины машины, мм	2715
Ширина кабины машины, мм	2995
Расстояние от центра поворота платформы до задней выступающей части, мм	3605

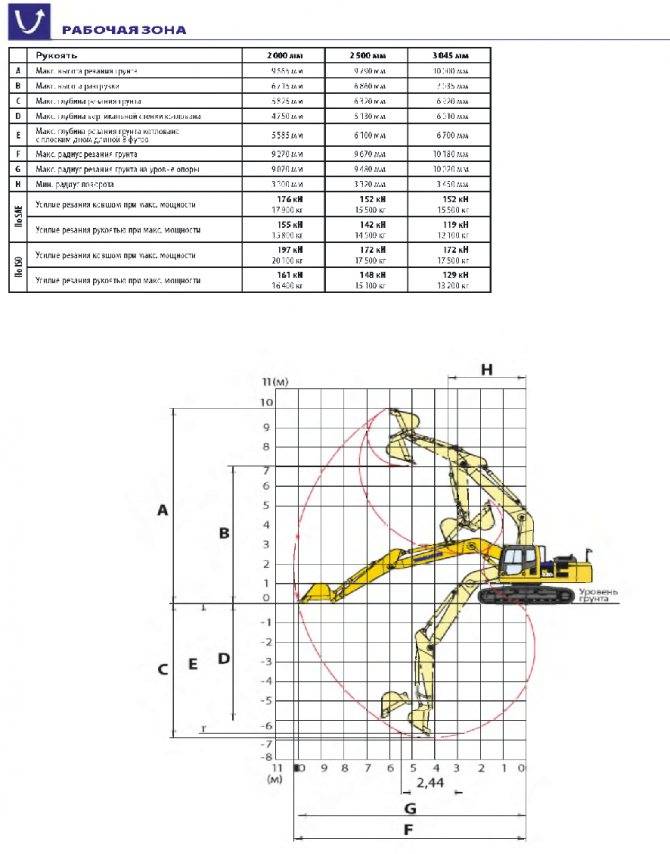

Макс. высота резания грунта, мм	10310
Макс. высота разгрузки, мм	7070
Макс. глубина резания грунта, мм	6845
Макс. глубина вертикальной стенки котлована, мм	5305
Макс. глубина резания на глубине 8 футов, мм	6650
Макс. радиус резания грунта, мм	11080
Макс. радиус резания грунта на уровне опоры, мм	10855
Мин. радиус поворота платформы, мм	4835
Усилие резания грунта ковшом при максимальной мощности (SAE), кг	24600
Напорное усилие рукояти при максимальной мощности (SAE), кг	24600
Усилие резания грунта ковшом при максимальной мощности (ISO), кг	28200
Напорное усилие рукояти при максимальной мощности, кг	25900
Центральная рама	крестообразная рама
Рама гусеничной тележки	коробчатая конструкция
Уплотнение гусеничной ленты	уплотненный тип
Регулятор натяжения гусеницы	гидравлический
Кол-во башмаков	46
Кол-во поддерживающих катков	2 с каждой стороны
Кол-во опорных катков	7 с каждой стороны
Тип привода	гидростатический
Редуктор поворота платформы	планетарная шестерня
Смазка поворотного круга	внутренняя масляная ванна
Рабочий тормоз	гидрозамок
Блокировка поворота платформы	механический дисковый тормоз
Скорость поворота платформы, об/мин	9.0
Рулевое управление	два рычага с педалями
Тип привода	гидростатический
Макс. тяговое усилие, кг	33510
Способность преодолевать подъем, %	70
Высокая скорость, км/ч	5.5
Низкая скорость, км/ч	3.0
Рабочий тормоз	гидрозамок
Стояночный тормоз	механический, дисковый

• Преимущества

• 1. Высокая производительность и низкий расход топлива. Увеличена производительность при работе в активном режиме наряду с низким расходом топлива.
• 2. Низкий расход топлива и высокая выходная мощность двигателя. Мощный двигатель Комацу SAA6D125E с турбонаддувом и последовательным воздушным охлаждением развивает мощность равную 246 кВт 330 л.с. Низкий расход топлива достигается благодаря системе впрыска топлива с электронным управлением.
• 3. Большое усилие резания грунта. При включении функции активного режима напорное усилие рукояти увеличивается на 8 %, а усилие резания грунта ковшом увеличивается на 9 % (по сравнению с моделью KOMATSU PC400-6).
• 4. Два режима работы стрелы. С помощью переключателя можно выбрать режим мощного резания грунта или плавной работы стрелы.
• 5. Отличная устойчивость машины. Благодаря новой конструкции противовесов значительно улучшена устойчивость и равновесие машины.
• 6. Высокая грузоподъемность. Благодаря улучшению поперечной устойчивости модели KOMATSU PC400-7 повысилась грузоподъемность.

Особенности и преимущества

Комацу РС 400 используется при выполнении следующих работ:

• устройство насыпей;
• погрузочно-разгрузочные работы с сыпучими материалами;
• обратная засыпка углублений;
• устройство углублений;
• разработка карьеров.

Благодаря универсальности и многофункциональности экскаватора он широко применяется в горном деле, нефтегазовой отрасли, металлургической промышленности и других областях хозяйства. К основным преимуществам Komatsu PC400 относятся:

• простота техобслуживания и ухода;
• возможность работы в различных условиях;
• надежная и прочная конструкция;
• экологичность силовой установки;
• маневренность;
• эргономичные органы управления;
• возможность выбора режима работы стрелового оборудования (максимальная мощность или плавный ход);
• безопасность и комфорт;
• производительность;
• экономичность с точки зрения потребления горючего;
• эффективность;
• многофункциональность;
• универсальность.

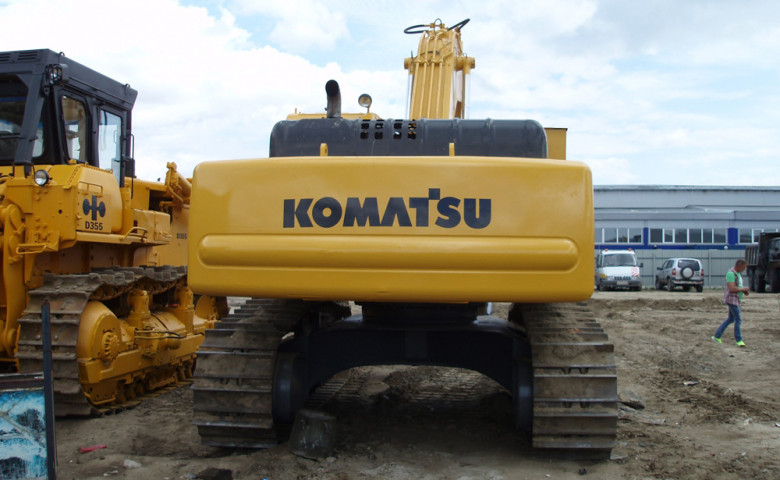

Кроме того, на технику установлен противовес, благодаря которому увеличилась грузоподъемность и устойчивость. Для безопасности оператора предусмотрены перила, ограждения и ступени с противоскользящим покрытием. Это исключает возникновение непредвиденных ситуаций во время работы.

Также как модель РС300, экскаватор Комацу РС 400 обладает увеличенными интервалами замены горюче-смазочных материалов и жидкостей, а также увеличенной надежностью рабочих органов. Он легко справляется с поставленными задачами при работе в агрессивной среде. К достоинствам машины следует отнести мощность и длительный срок безотказной службы, которые обусловлены установкой надежных и качественных деталей.

Навесное оборудование

Широкое предназначение гусеничного экскаватора Комацу 400 обусловлено обширным набором разнообразного навесного оборудования. Машина способна функционировать со следующими дополнительными агрегатами:

1. Землеройные ковши. Данный тип оборудования является базовым и существует несколько моделей, различимых по типу проделываемых работ (рытье рыхлого грунта или скальных пород), ширине, полной вместимости, массой и количеством зубьев на нижней режущей кромке. Установка агрегатов осуществляется буквально за считанные минуты.
2. Грейферные ковши. Такие агрегаты по большей части применяются для выполнения погрузочных работ, для создания насыпей грунта и очистки рабочей территории от производственного мусора. Но помимо этого предназначаются еще и для землеройных работ с грунтами первой и второй категории плотности. Для выполнения более точной работы существуют модели, оборудованные специальным ротатором, позволяющим совершить поворот оборудования на 360 градусов.
3. Рыхлительное оборудование. Является незаменимым орудием в горных промышленностях, так как с помощью его осуществляется разрыхление твердых пород грунта. Помимо этого может также использоваться и в демонтажных целях.
4. Захват грузов паллетного типа. Основным предназначением такого оборудования является выполнение погрузки и разгрузки различных паллетных материалов.
5. Гидравлический отбойный молот. Область применения данного агрегата довольно широкая, а именно он зачастую используется для разрушения бетонных или же желеобетонных сооружений, для разрыхления скальных пород и твердых пород грунта, а также для снятия асфальтированного слоя дорог. Некоторые модели оборудования оснащены специальным ротатором, позволяющим совершить более точную работу.
6. Гидравлическое бурильное оборудование. Данный тип служит для бурения различных скважин и разрыхления скальных пород. Применяется как в строительстве, так и в различных промышленных отраслях. Устанавливается к рукоятке посредством специального адаптера.
7. Вибрационные погружатели. Существует довольно большая разновидность данного оборудования, различимая по размерам, массе и прилагаемому усилию. Предназначается для забивания сваи.
8. Вибрационные трамбовочные агрегаты. Так же как и у предыдущего оборудования, у данного имеется несколько моделей, отличающихся по показателям массы, размеров, скоростью работы и прилагаемого усилия. Основным предназначением трамбовочных агрегатов является уплотнение рыхлых грунтов и других подобных материалов. Используется в строительстве и ремонтно-дорожных работах.
