Как самостоятельно сделать картофелекопалку и картофелесажалку для минитрактора

Картофелесажалка своими руками – инструкция по изготовлению

Чертежей картофелесажалки нет, поэтому смотрим фото.

Диски для засыпки земли взяты из дна баллона от фреона (такие баллоны используют при ремонте холодильников). Диаметр дисков должен составлять примерно 300 миллиметров, но допускается и чуть больший диаметр.

Короб (бункер для картофеля) картофелесажалки у нас металлический. Для него подойдет металл 3 миллиметровой толщины, если металл будет тоньше, будет недоставать жесткости, тогда можно усилить уголками по периметру.

Картофелесажалка оборудуется двумя шестернями на ведущей оси и ведомой.

Черпаки (захват картофеля из бункера) изготовлены из толстой проволоки 6 мм, согнуты в кольца диаметром 50 миллиметров. Делаем таким образом:на трубу аккуратно наматывается проволока после чего делается пара разрезов, чтобы получился зазор. Зазоры должны быть меньшими ширины цепи, тогда не возникнет проблем с их сваркой. Привариваем элементы на равных расстояниях к цепи. Расстояние между черпаками 16см. Необходимо варить только полуавтоматом, что бы не повредить ролики и звенья на цепи от перегрева. Внутри черпаков привариваем крестик из той же проволоки, что бы по две не брал и мелкая не вываливалась. (см. фото картофелесажалки)

Чтобы картофелесажалка не выбрасывала картофель произвольно при ее выводе на поле решили обустроить рычаг. Принцып такой, этот рычаг подымает заднюю часть, колесные диски не катятся по грунту а значит не приводят весь механизм в движения. Рычаг будет предотвращать самопроизвольное вбрасывание картофелин. Чтобы начать посадку, нужно будет просто снять ручной ограничитель и устройство будет готово к работе. (см. фото).

Шаг высадки 26-30 сантиметров.

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Устройство и принцип работы

Все такие агрегаты имеют практически одинаковую конструкцию. Это обязательно прочная рама, на которую крепятся остальные узлы, состоящие из оси с грунтозацепами, двух шестерён, транспортёра с ячейками для корнеплодов и трубы подачи. К раме ещё крепится небольшой плуг для создания борозды, в которую укладываются клубни на одинаковом расстоянии. А позади рамы устанавливают дисковый окучник для засыпки картофелин землёй. Весь процесс посадки происходит в автоматическом режиме.

Принцип работы прост и заключается в следующем. При движении мотоблока начинают вращаться грунтозацепы сажалки, на оси которых расположена звёздочка. Она соединена с верхней шестерней посредством цепи. Она как раз и является транспортёром для подачи клубней в борозду. Ячейки, приваренные к цепи, захватывают картошку и подают её в направляющую трубу. В самом низу расположен небольшой плуг. Он делает борозду, в которую ложатся картофелины. Позади рамы установлен окучник, который производит засыпку корнеплодов.

Расстояние между клубнями в рядке от 35 до 40 см. Все регулировки делают во время изготовления агрегата. Затем проводят испытания и устраняют недостатки.

Конструктивные характеристики агрегата

Что представляет собой картофелекопалка для трактора? Это функциональное устройство, позволяющее отделять клубни овощной культуры от грунта. В результате действия механизма корнеплод поступает на поверхность почвы. Стоимость готовых механизмов очень высока. Планируя изготовление устройства своими руками, необходимо учесть, что все конструкции можно разделить на следующие типы:

• транспортерные;
• грохотные;
• универсальные.

Грохотная копалка включает лемех, привод и ствол. Производительность таких механизмов считается высокой. Работа картофелекопалки вибрационной для мотоблока происходит в следующем порядке:

• подхватывание земли и ее подача на специальный стол;
• просыпание почвы через щели под влиянием вибрирующего стола;
• высыпание клубней с противоположной стороны на почву.

Универсальная копалка, представляющая собой однорядный механизм веерного типа, должна быть укреплена к мотоблоку. К ней могут быть присоединены разные насадки, которые позволяют осуществлять некоторые виды сельхозработ:

• высадку клубней;
• подъем целины;
• окучивание растений;
• сортировку и уборку овощей осенью.

Самодельная картофелекопалка для мотоблока обеспечивает автоматизацию всего процесса уборки картофеля. Это в значительной степени позволяет облегчить выполнение сельскохозяйственных работ.

https://youtube.com/watch?v=gGm_Jz5fZFE

Веерная картофелекопалка для мотоблока

Веерная картофелекопалка имеет несколько названий. Ее также называют стрельчатой копалкой и лапой. Производители сельхозтехники называют эту модель «Дельфин» из-за характерной формы плуга (лемеха). Агрегат прост по конструкции и хорошо извлекает клубни из земли.

• Копалку прицепляют к мотоблоку.
• Лемех острым концом взрыхляет землю.
• Картофель извлекается из земли, попадает на наклонную поверхность лемеха и продвигается на металлические прутья.
• Земля отделяется от клубней и сыплется на пашню сквозь прутья.
• Картофель, продвигаясь вверх по приподнятым прутьям, падает на землю, где его можно собрать.

Делаем веерную картофелекопалку своими руками

Для работы понадобится болгарка, сварочный аппарат, дрель и сверла по металлу, болты. Также понадобятся материалы:

• листовая сталь толщиной 3-4 мм для изготовления ножа (лемеха);
• болты диаметром 10-12 или более мм;
• стальной профиль прямоугольного сечения или толстый стальной лист для изготовления стойки-держателя и кронштейна.
• круглый стальной прут или арматура (не рифленая) диаметром 8-10 мм.

Кроме этого, понадобится мерная лента, карандаш для черчения по металлу. Порядок работы по изготовлению веерной картофелекопалки:

• В средней части лемеха сверлят два отверстия для крепления к стойке.
• К расширенной части ножа (слева и справа от выпуклой части) приваривают куски стальных прутов (так, чтобы они расходились вверх и в стороны «веером»). Длина прутов — 47-50 см. Иногда прутья гнут в виде маршевой ступеньки.
• К лемеху болтами крепят стойку-держатель. Высота стойки зависит от конструкции мотоблока. Стойку-держатель можно приварить непосредственно к плугу, не используя болты.
• К верхней части стойки приваривают кронштейн с заранее просверленными отверстиями (для соединения картофелекопалки с мотоблоком).
• Для прочности конструкции нижнюю часть лемеха, направленную к земле, усиливают приваренной полоской металла.

Преимуществом веерной картофелекопалки перед другими агрегатами является ее надежность. Этот агрегат может использоваться не один год. В нем нет вращающихся частей, которые при больших нагрузках приходят в негодность. Подкапывание картофеля осуществляется быстро и качественно.

К недостаткам агрегата относят небольшую ширину вскопанной полосы (20-25 см), из-за чего потери урожая достигают 20 %. Нож веерной картофелекопалки повреждает часть клубней, из-за чего они становятся непригодными для длительного хранения и продажи.

Конструкция картофелесажалки.

Для изготовления рамы нам потребуется профиль, возьмём к примеру 60×30, колёса можно сделать из газового баллона, просто вырезав из него пару колец по 100 мм, это и будут наши будущие колёса, либо из трубы, диаметром примерно 400 мм.

Ведущая звезда нам потребуется, примерно, 270 мм и 40 зубьев. Такие звёзды стояли раньше на комбайнах «Нива». Вторая звезда нам потребуется на 15 зубьев. Для них же подбираем цепь. Для двух бункерной картофелекопалки, нам, естественно, пару звёзд 40 зубьев, пару звёзд 15 зубьев и пару цепей.

Лопатки сделаны из проволоки (кругляка) 10 мм, круг диаметром 50-60 мм и снизу него приварены две дуги крест накрест, что бы картофель не пролетал и не застревал в лопатке. Бывают случаи, когда семенной картофель мелкий и лопатка захватывает по две клубни, что бы этого избежать, нужно либо картофель более однообразного размера собрать, либо сзади на картофелекопалке должен сидеть человек и пальцем смахивать лишний картофель, как в нашем случае.

Лопатки приварены с шагом 270 мм, от этого шага будет зависить расстояние между понасаженном картофелем.

Бункеры изготавливаются из каркаса, и листового металла 1.5 мм. Для того что бы картофель падал точно в грядку, с внешней стороны бункеров установлены трубы диаметром 100 мм с прорезью под цепь.

Выращивание картофеля – очень тяжелый труд. Его посадка, окучивание и уборка требует больших физических нагрузок. Особенно проблема обостряется, если площадь посадки превышает 15 соток. Чтобы хотя бы немного упростить себе работу, можно автоматизировать этот процесс. Если в хозяйстве есть мотоблок или мини-трактор, работу может облегчить автоматическая картофелесажалка и картофелекопалка. Такое специфическое оборудование приобретается вместе с мотоблоком, но иногда цены на него превышают стоимость самого мотоблока, делая его не слишком доступным для широкого круга пользователей. Выходом из данной ситуации может стать изготовление данных приспособлений своими руками. Они довольно сложные, поэтому для их производства необходимо знать основы механики, иметь опыт сварочных и механосборочных работ. О том, как изготовить картофелекопалку и картофелесажалку своими руками – далее в статье.

Картофелесажалка представляет собой прицеп к мотоблоку. Принцип ее работы основан на автоматической подаче посадочного материала из бункера в борозду. Следуя за мотоблоком, благодаря установленному на раме плугу, устройство делает лунку установленной глубины. Затем по цепному конвейеру, который вращается благодаря вращению колес картофелесажалки, посадочный материал подается из бункера лунку. После этого установленные в хвостовой части рамы два диска закапывают лунку с высаженным картофелем.

Размеры картофелесажалки своими руками подбираются индивидуально в зависимости от мощности мотоблока. Благодаря точному подбору расстояния между подающими чашами конвейера, можно добиться равномерной посадки клубней по всему ряду.

Основные части картофелесажалки к мотоблоку, сделанной своими руками:

• Рама. На ней устанавливаются все рабочие элементы агрегата. Рама изготавливается в виде сварной металлоконструкции из профильной трубы. Этот материал обладает достаточной прочностью, имея при этом небольшой вес. В носовой части рамы установлено прицепное устройство, которое обеспечивает сцепление агрегата с мотоблоком.
• Бункер. Предназначен для загрузки посадочного материала в агрегат. Выполняется в форме перевернутой пирамиды. Такая форма нужна для того, чтобы картофель постоянно осыпался вниз. Если этого не будет происходить, то некоторые чаши конвейера при движении окажутся пустыми, что приведет к неравномерной посадке. Для изготовления бункера используется тонкий листовой металл.
• Цепной конвейер. Выполняется из мотоциклетной или велосипедной цепи с приваренными на его поверхность чашами. Приводится в действие конвейер приводной звездочкой, установленной на валу колес. Сверху соединяется с натяжной звездочкой.
• Плуг. Устанавливается перед механизмом подачи посадочного материала. Его задача заключается в производстве углубления, в которое будет посажен картофель.
• Дисковые бороны. Устанавливаются под углом к оси картофелесажалки в хвостовой части. Они необходимы для закапывания лунки с посаженным картофелем.

Как установить картофелекопалку на мотоблоке

Итак, копалка готова, но приступать к работе пока еще рано. Сначала надо ее правильно настроить и установить. Цель — не только собрать картофель, но еще и не повредить клубни.

• Ослабить болты, которые находятся между стойкой и замком.
• Передвигать лемех, одновременно настраивая заглубление в грунт. Оптимально — 30 см. Если глубина будет меньше, можно повредить урожай.
• Затянуть крепежные болты.
• Теперь надо настроить наклон скатной доски. Для этого достаточно покрутить рукоятку до того момента, пока доска не упрется в землю, затем — в другую сторону. Задняя часть доски должна быть приподнята над землей примерно на 5 см.

Что такое картофелекопалка и для чего она нужна

Во время сбора урожая на крупных сельскохозяйственных предприятиях используют серьезную агротехнику. В небольших хозяйствах чаще всего применяют мотоблок, к которому подсоединяют прицепное или навесное оборудование.

Картофелекопалка имеет простое устройство, но способна значительно ускорить и облегчить сбор урожая.

Описание устройства

Картофелекопалка для мотоблоков – это навесное оборудование, которое предназначено для сбора урожая. Устройство фиксируют непосредственно на машине или с помощью сцепки.

Зубья картофелекопалки углубляются в землю, извлекая из нее картофель, который потом собирают вручную.

Для чего оно нужно

Если сравнить использование копалки с полностью ручным сбором, то устройство в несколько раз ускоряет и упрощает процесс. Оборудование позволяет обработать сравнительно большой участок земли за короткое время.

Какие существую картофелекопалки для мотоблоков

В зависимости от конструкции копалки подразделяют на такие виды:

• конвейерная;
• грохотная;
• вибрационная;
• барабанная;
• веерная;
• транспортерная.

Вибрационные картофелекопалки

Веерную назвали так из-за того, что у нее прутья расположены в виде веера. Основная часть механизма похожа на плуг, от которого отходят эти прутья. Принцип работы веерной копалки прост: плуг входит в землю, во время движения мотоблока картофель поднимается по прутьям из почвы. Основными преимуществами такой конструкции считаются небольшая стоимость и простота в изготовлении. Среди недостатков выделяют невозможность использования на твердых почвах.

У грохотной картофелекопалки более сложная конструкция. Она имеет дополнительные колеса и точки опоры. Также в ней есть решетка, находящаяся под углом к поверхности земли. Решетка предназначена для удаления лишней земли. Главный недостаток – относительно небольшая продуктивность.

Барабанная картофелекопалка – сравнительно сложный механизм, который значительно ускоряет и упрощает процесс сбора клубней. Плуг углубляют в почву, картофель попадает на решетку, после чего отправляется во вращающийся барабан. Там клубни проходят дополнительную очистку от земли, а затем попадают в ящик.

Основная особенность транспортерной картофелекопалки – наличие 2 главных узлов. Она состоит из транспортера, который перемещает картофель, и лемеха, поднимающего пласт грунта.

Конвейерная копалка состоит из ковша, в центре которого находится конвейерная лента. Ковш поднимает картофель вместе с землей, после чего он попадает на ленту. Там клубни очищаются от остатков почвы и укладываются на поверхность земли. Основное достоинство устройства конвейерного типа – возможность обработки нескольких рядов одновременно.

Какие бывают типы транспортерных копалок

Оборудование для мотоблока отличается по конструкции, размерам, ширине рабочей полосы и другим критериям. Но зачастую картофелекопалки подразделяют, исходя из их принципа работы.

Копалки бывают:

• пассивные;
• активные.

Транспортерные картофелекопалки для мотоблоков бывают только активными, так как в них есть движущиеся части. Устройства подключают с помощью вала, редуктора или ремня.

Разновидности картофелекопалок для минитрактора

Существует несколько разновидностей таких агрегатов. В статье рассмотрены разновидности однорядных устройств. Однако картофелекопалка для трактора может быть двухрядной. Такая конструкция позволяет существенно повысить производительность выполняемой работы.

Вибрационная

Одним из наиболее известных вариантов является вибрационная копалка для минитрактора. В процессе работы землю роет горизонтальный лемех. Он по своей форме напоминает перевёрнутую букву «П». Лезвие погружается в землю на глубину ниже, чем должны находиться картофельные клубни. При движении на лемех попадает смесь корнеплодов, рассыпанной земли, комков и камней.

Картофелекопалка вибрационная

Сзади расположены прутья, расстояние между которыми такое, что картошка не может выпасть между ними. К этой корзине подведён вертикальный поршень, который создает вибрацию. Картофель и камни такого же размера перемещаются постепенно назад и падают на землю. Комки разбиваются из-за вибрации, и земля просыпается на землю. Картошку,  лежащую на поверхности земли, потом нетрудно будет собрать.

Интересно. Если планируется сделать картофелекопалку для минитрактора своими руками, то обычно выбирают именно эту конструкцию. Её также называют грохотной.

Транспортёрная

Схема работы здесь такая же, как и у вибрационной картофелекопалки. Однако имеются небольшие отличия. Вместо горизонтального лемеха здесь используются плоские зубья, направленные вперёд. Далее картофель попадает на ленту транспортёра, которая вращается от специального привода. По ней картошка перемещается назад и падает на землю. После этого её собирают. Примером модели, которая использует данный принцип, является транспортерный картофелекопатель Скаут для минитрактора.

Картофелекопалка транспортерная

Веерная

Такое устройство можно рассматривать как упрощённый вариант картофелекопалки. Лемех, который роет землю, напоминает штык лопаты. К его задней части веером приделаны металлические прутья.

Картошка и земля по лемеху перемещаются назад и попадают на прутья, затем падают на землю. Веерная копалка картофеля для минитрактора может быть использована не только на минитракторе, но и с мотоблоком.

Барабанная

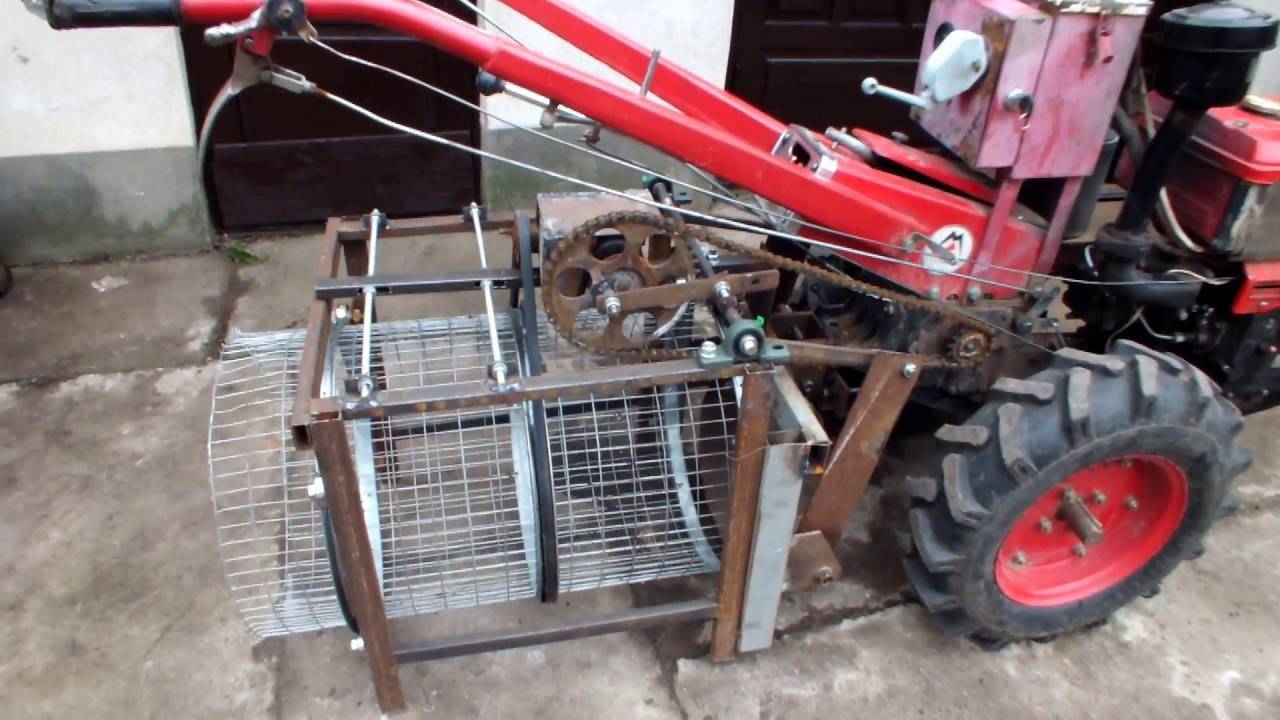

В этом случае корнеплоды попадают во вращающийся барабан. При этом земля постепенно выпадает, и картошка, перемещаясь назад, падает на грунт.

Картофелекопалка барабанного типа

Конная

Этот копатель работает по другой схеме, чем те, которые были перечислены ранее. После того, как лемех выкапывает картошку, она перемещается назад. Там крутится колесо в плоскости, которая перпендикулярна направлению движения. Это колесо сталкивает картофель на землю пучками металлических прутьев в боковом направлении.

Как это происходит?

Такое приспособление, как картофелекопалка, оборудовано специальной лопатой-ножом, которая просекает землю на 25 см в глубину. После этого ножи загребают картофель в транспортерную ленту. Там происходят вибрации, при этом лишняя почва отряхивается. Клубни высыпаются на междурядья, где в итоге их выбирают своими руками рабочие.

Это очень удобно, так как не нужно прикладывать никаких усилий для добычи урожая из земли. Весь процесс работы с минитрактором идет намного быстрее традиционного способа. Человеку нужно только собрать готовые плоды в мешок. На фото показан процесс сбора урожая.

Преимущества данного прибора:

• позволяет без физической нагрузки собирать урожай;
• полностью заменяет лопату;
• высыпает на почву чистый картофель без земли;
• быстро работает независимо от погодных условий;
• способен собирать урожай на больших полях.

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

1. Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.
2. Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.
3. Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.
4. Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
5. Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
6. Колёса устанавливают в заранее подготовленное место.

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

Как сделать самодельную картофелекопалку для мотоблока

Прежде, чем приступить к изготовлению картофелекопалки для мотоблока, следует определиться, какой именно вид копалки вы хотите иметь в своем хозяйстве. Это во многом зависит от плотности почвы, так как, например, простая стрельчатая копалка легко справится с легкими почвами. При почве с плотной структурой простая копалка вам мало чем поможет – здесь более уместна конструкция с транспортерным механизмом.

Сделать простую картофелекопалку достаточно легко – для этого не требуются особые знания и умения.

Чертеж веерной картофелекопалки для мотоблока

Сошку для стрельчатого типа можно вырезать из старой лопаты, а в качестве направляющих стержней используются зубья от вил или арматура.

Необходимые инструменты и материалы

Чтобы сделать мотоблочный картофелекопатель вибрационного типа, потребуется немного больше времени и умения, а также специальные инструменты и оборудование.

Итак, нам в распоряжение нужно:

• аппарат для сварки;
• угловая шлифовальная машина (болгарка);
• электродрель и сверла по металлу;
• набор ключей;
• кувалда (тяжелый молоток);
• уровень, штангенциркуль, угольник,

Когда все будет в наличии, можно приступать к изготовлению агрегата.

Потребуются следующие материалы:

• металлический профиль П-образный (швеллер №8);
• сталь листовая толщиной около 8 мм;
• стальные или железные прутья 10 мм в сечении;
• железный уголок (металлопрокат);
• металлическая труба для стоек;
• крепежные элементы – пластины и стальные болты с гайками №10;
• роликовая цепь;
• колеса – металлические или на резиновом ходу.

Изготовление и сборка картофелекопалки

В конструкцию вибрационного картофелекопателя для мотоблока входят:

• рама-основа;
• лемех для вскапывания;
• подвесная система;
• тяга регулировки;
• грунтозацепы или колеса.

Сборку мотоблочного агрегата начнем с изготовления отдельных составляющих.

1. Рама сваривается из железного швеллера №8 и уголка 63×40 мм. Длина рамы должна быть приблизительно 120 см.

1. Один швеллер привариваем на расстоянии одной трети от начала рамы, а второй – приблизительно на расстоянии 1/6 от переднего края. Швеллеры послужат основанием для крепления регулятивной части копалки.

1. К боковым краям рамы с обеих сторон вертикально к земле привариваем на расстоянии друг от друга 10 см металлические стойки разной длины, начиная от 50 см (далее – 40, 30 и т.д.). К этим стойкам будет приварено основание для прутьев решетки.

1. К коротким стойкам с обеих сторон рамы наварите остатки швеллера. В итоге вы должны получить два жестких треугольника, на которые будет крепиться лемех.

1. Вырезаем из листового металла пластину нужной длины шириной приблизительно 30 мм и привариваем один ее конец к любому из полученных треугольников. Даем остыть, затем изгибаем ее при помощи кувалды и прикручиваем ко второму треугольнику на болтах.

1. Для изготовления лемеха подойдут металлические пластины, старый плуг или разрезанный вдоль кусок трубы диаметром 200 мм. Изгибаем по типу плуга и делаем округлую заточку детали, чтоб при работе не резать клубни картофеля. Крепим лемех к кожуху элеватора на четырех болтах, надежно затянув гайки.

1. Нарезаем арматуру на прутья необходимой длины так, чтобы один конец можно было приварить к металлической пластине, а другой свободно выступал за пределы рамы мотоблочной копалки. Привариваем прутья к металлической пластине, оставляя второй конец свободным, на расстоянии 4-5 см друг от друга. На боковые стороны элеватора поверх прутьев можно наварить полосы из листового металла, чтобы клубни не вываливались по бокам.
2. Свободные концы арматуры навариваются на металлическую скобу, изготовленную из полосы металла или трубы небольшого сечения. Скоба для подвижности укрепляется на конце рамы с помощью шарниров.

1. При желании элеватор можно заменить очистительным барабаном. Он изготавливается в форме полуцилиндра из металлических полос и арматуры.

1. Устанавливаем редукционный узел, который позволит изменять наклон элеватора и угол наклона лемеха. Редукционный блок крепится к стержню ползунка на подшипниках.

1. Крепим с помощью звездочек стержень соединяющего моста. Навариваем на него с обоих концов металлические диски и крепим колеса.
2. Крепят картофелекопалку к мотоблокам разных типов аналогично креплению другой техники.

Какой бы тип копалки вы ни выбрали, в любом случае самодельные картофелекопалки для мотоблока существенно облегчают земледельческий труд и при этом помогают значительно сэкономить на приобретении копалки промышленного производства.

Что собой представляет и каких видов бывает картофелесажалка

Современная картофелесажалка для минитрактора выполнена с навесной конструкцией, благодаря которой, она крепится к трактору. Сегодня эти приспособления представлены на рынке широким модельным рядом, они отличаются, главным образом, производительностью.

Все эти картофелесажалки делятся на две группы, в зависимости от обрабатываемой площади:

• однорядные; • двурядные.

Чтобы выбрать подходящий вариант, следует брать во внимание масштабы работы, которую вам предстоит выполнить, а также модель сельскохозяйственного транспортного средства. Чем больше площади, которые предстоит засадить, тем производительней требуется минитрактор, или трактор
