Назначение
JCB 531-70 Agri – универсальная погрузочная техника, рассчитанная на большой спектр работ в разных сферах деятельности. В частности, машина способна работать в сельском хозяйстве – в данном случае ее возможности можно оценить в землеройных операциях, таких как культивация, боронование, окучивание, вспахивание, рыхление почвы, а также покос травы и разравнивание предпосевных территорий. Кроме того, машина идеально подойдет для в дорожно-монтажных работах и строительной сферы. Здесь данный аппарат способен не только погружать и перевозить строительные материалы, либо убирать и сметать различные строительные отходы, но и активно участвовать в ямочном ремонте дорог, строительстве городских и загородных трасс, а также возведении зданий и сооружений, либо наоборот разрушать и сносить их. Рассматриваемая модель пользуется спросом и торговых и складских помещениях, портах и аэропортах. Ее можно использовать для коммунальных задач – например, для уборки мусора, листвы и снега с пешеходных дорожек, тротуаров, проезжей части. Мощная телескопическая стрела позволяет выполнять погрузку/разгрузку грунта на расстоянии от объекта, что очень удобно в труднодоступных условиях. Можно установить и другие навесные опции.
Устройство
За счет установки сварной рамы достигается повышение прочности
конструкции и малый вес. Чтобы обеспечить безопасность работы с
системой гидравлики, все шланги располагаются в теле стрелового
механизма. Фары погрузчика имеют возможность складываться.

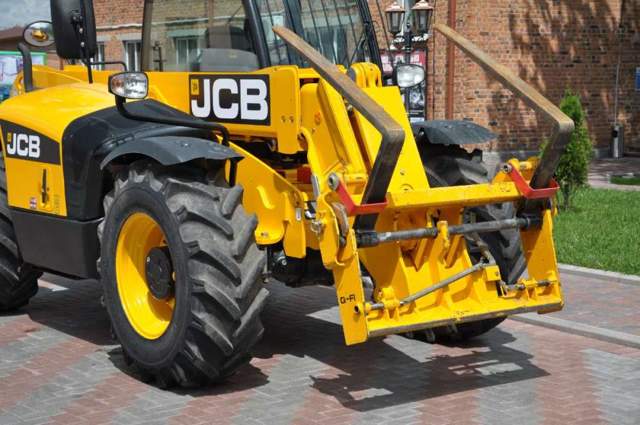

Телескопический погрузчик JCB 531-70 Loadall
На телескопический погрузчик JCB 531 устанавливается стреловой
механизм арочного типа с неразъемным оголовком. Он имеет минимальное
количество стыков, которые испытывают наибольшее напряжение при
работе с грузами. Таким образом, остов погрузчика является прочным и
надежным. Внешне машина схожа с привычной вилочной спецтехникой,
однако JCB 531 обладает расширенным функционалом.
Преимущества и недостатки
Телескопический погрузчик воплотил в себе комплекс положительных моментов. Благодаря этому он пользуется заслуженной известностью среди пользователей. Преимущества:
- возможность эксплуатации в стесненных условиях, на труднодоступной территории;
- легкость смены навесного оборудования;
- совершение маневров с высокой скоростью;
- быстрое движение по транспортной трассе (можно сравнить с автомобилем);
- уровень шума обеспечивает комфортные условия работы;
- чуткость и плавность управления;
- высокая скорость обслуживания благодаря удобному доступу к основным модулям;
- хороший обзор для оператора;
- наличие систем стабилизации, защиты оборудования;
- широкое применение.
Спецтехника обладает, также, некоторыми недостатками:
- потеря половины мощности силового агрегата при движении;
- по сравнению с тракторами такой же мощности расходуют больше горючего.
Если сравнивать данную модель с полноприводным трактором, то она выигрывает за счет надежности и функциональности.
Погрузчик JCB 531 70
Кабина оператора
В кабине JCB 531-70
Технические характеристики JCB 531-70 Agri, Loadall и стандартной
модели отличаются несколькими параметрами, но кабина устанавливается
однотипная для любой модификации. В обязательном порядке
обеспечивается защита оператора и спецтехники от повреждений и
опасных ситуаций. Вход в нее предусмотрен сбоку, двери
устанавливаются створчатые. Сидение оператора имеет возможность
регулировки, как и рулевое колесо.
Рабочее место оператора JCB 531-70
В стандартную комплектацию входит приспособление для фиксации
положения телефона. Для обеспечения комфорта водителя тщательно
проработано местоположение отверстий для вентиляции и основных
органов управления. Они сосредоточены в функциональные группы,
которые отвечают за работу стабилизации оборудования, системы
гидравлики и трансмиссии. Защита техники и оператора обеспечивается
посредством систем FOPS, ROPS, TOPS. Серийный номер машины
проставляется на оконных блоках, а противоугонной системой является
выключатель массы, который фиксирует параметры оператора.
Дополнительно для этой цели устанавливается отслеживание техники
посредством GPS и GSM, система входит с базовую сборку спецмашины.
Для защиты от опрокидывания и обеспечения бесперебойной работы
гидросистемы устанавливается система LMI, которая отражает нагрузку
на рабочий орган.
Технические характеристики
Технические характеристики jcb 531 70 позволяют технике конкурировать со многими мировыми производителями подобных устройств. Основные технические показатели:
- грузоподъемность – 3,1 т;
- наибольшая высота разгрузки – 7 м;
- радиус поворота – 3,7 м;
- вес – 6,9 т;
- дорожный просвет – 0,4 м;
- колесная база – 2,75 м;
- размер колеи колес – 1,81 м;
- наибольший вылет стрелы – 3,7 м;
- наибольшая скорость движения – 32 км/час;
- наибольшая нагрузка при минимальном вылете – 0,5 т;
- температурный режим эксплуатации — -40-+50°С.
Устройство можно использовать в целях, выполнение которых обычным подъемником не осуществимо.
Характеристики двигателя
Модель оснащается 4-цилиндровым турбированным мотором, работающим на дизельном топливе. Марка мотора – Dieselmax. Агрегат отличается способностью давать отличный крутящий момент. Обороты при этом довольно низкие. Двигателю присущи показатели:
- мощность – 100 л.с.;
- наибольший крутящий момент – 425 Нм;
- частота вращения – 2200 об/мин.;
- диаметр цилиндра – 10,3 см;
- объем – 4,4 л;
- вид охлаждения – жидкостный.
Развитие быстроты обусловлено имеющимся механизмом блокировки гидравлического трансформатора TorqueLock. Этот механизм действует вместе с двигателем.
Кабина погрузчика JCB 531 70
Кабина
Погрузчик имеет большую кабину с круговым обзором. Вход в кабину осуществляется боковыми створчатыми дверьми. Конструкция соответствует всем стандартным нормам. Изготовлена из высокопрочного каркаса. Внутри находится рулевая колонка, имеющая возможность регулировки. А также присутствуют кресло оператора с многообразием настраиваемых параметров и штатив для мобильного устройства. Комфортность обеспечивается наличием проемов для вентиляции.
Обязательно почитайте: Львовский погрузчик АП-40814
Группировка основных управляющих органов способствует скоростному контролю с высокой точностью. Координация движений осуществляется рычагами и манипулятором, действующими от пульта управления. Состояние техники можно отслеживать при помощи индикаторных указателей, расположенных на высоте глаз оператора. Выключатель массы, сопряженный с хозяином, предоставляет охрану устройства от халатного использования другими людьми.
На переднем стекле предусмотрены очистители от дождя и снега. В качестве дополнительных опций можно установить отопители, работающие в автоматическом режиме.
Кабина телескопического погрузчика
Типовая кабина, которая устанавливается на телескопические погрузчики серии JCB Loadall, предлагает наилучший в своём классе уровень комфорта для оператора. Для такой техники она достаточно просторна; внутри низкий уровень шума и правильная вентиляция, не допускающая запотевания стёкол. Кресло оператора полностью регулируется и оборудовано подвеской. Органы управления, приборы и переключатели расположены эргономичным и разумным образом. Это позволяет оператору работать в интуитивном режиме, без напряжения.
При работе в солнечную погоду стандартные тонированные уже в стандартной комплектации стёкла кабины телескопических погрузчиков отражают порядка тридцати процентов поступающей солнечной энергии, что положительно сказывается на уровне комфорта для оператора.
Наличие грамотно размещённых дополнительных фар рабочего света (передних, задних, на кабине и на стреле) гарантируют отличную обзорность
Большое стеклянное окошко на крыше, низкопрофильный капот, закруглённые края крыши способствуют тому же важному фактору
Вход и выход из кабины осуществляется с постоянным поддержанием трёх точек контакта. 2 ступеньки кабины обеспечивают легкий и быстрый вход на рабочее место и выход из него. Для повышения уровня безопасности, в базовую комплектацию включён сигнал движения задним ходом. Иммобилайзер также установлен на заводе JCB; он приводится в действие при помощи уникального ключа, либо дополнительной системы кнопочного ввода пин-кода. Она автоматическим образом включается спустя небольшое время после выключения мотора.
Восемь диффузоров в кабине погрузчика равномерно подают прогретый либо охлаждённый воздух, способствуя созданию оптимально комфортной рабочей среды для оператора спецмашины.
Все органы управления и сигнализирования расположены выверенным, максимально эргономичным образом. Переключатели с достаточно яркой подсветкой хорошо различаются даже в тёмное время суток. Рулевая колонка телескопического типа обладает регулировкой наклона, что помогает подбирать наиболее подходящее положение для удобства оператора.
Технические характеристики в цифрах
- Габаритные размеры: длина общая – 4,38 м до передних шин, 4,99 м до передней каретки; ширина габаритная (по шинам) – 2,23 м; ширина внутренняя (кабины) – 0,94 м; высота габаритная – 2,49 м.
- Ширина колеи – 1,81 м.
- Колёсная база – 2,75 м.
- Дорожный просвет наименьший – 0,4 м.
- Максимальная грузоподъёмность – 3,1 тонны.
- Грузоподъёмность при полной высоте – 2,4 тонны.
- Грузоподъёмность при полном вылете – 1,25 тонны.
- Наибольшая высота подъёма груза – 7 метров.
- Высота погрузки и (или) укладывания – 6,3 метров.
- Максимальный вылет стрелы вперёд – 3,7 метра, при нагрузке в одну тонну.
- Вылет при максимальной высоте подъёма груза – 0,48 м.
- Внешний радиус поворота (по колёсам, наружному борту шины) – 3,7 метра.
- Угол поворота каретки – 42,6 градусов.
- Максимальный гидравлический поток – 140 литров в минуту.
- Время гидравлического цикла: подъёма стрелы – 7,2 секунд; опускания стрелы – 5,4 секунд; выдвижения – 6,8 сек.; втягивания – 5,5 секунд; разгрузки ковша – 3,5 сек; загрузки ковша – 2,9 сек.
- Наибольший угол опрокидывания ковша – 37,5 радусов.
- Вес погрузчика – 7,06 тонн.
- Типоразмер шин – 15,5/80-24.
- Объём топливного бака – 148 л.
- Расход дизтоплива – 6,5…7 литров за 1 час работы.
Трансмиссия и тормоза JCB 531-70 Agri
В составе трансмиссии данного телескопического погрузчика: гидравлический трансформатор, четырёхступенчатая коробка переключения передач с переключениями под нагрузкой. Она обеспечивает скорость передвижения JCB 531-70 Agri: 29 км/ч – в полноприводном исполнении, 33 км/ч – в случае использования привода на два колеса. Пониженный уровень машинного масла в трансмиссии PowerShift обеспечивает экономию дизтоплива в 1 процент.
В составе тормозной системы погрузчика – рабочий тормоз с гидравлическим сервоприводом; тормза многодисковые, в масляной ванне, на переднем и на заднем мостах. Стояночный тормоз применён ручной, дисковый, расположенный на выходе коробки передач.
Погрузчик JCB 531-70
Июнь 1, 2016
Наряду с тракторами и экскаваторами в сельском хозяйстве, строительстве и промышленности применяется другая подобная техника. Одним из ее представителей является погрузчик JCB 531-70. Он имеет компактные размеры, высокую проходимость и идеально подходит для выполнения возложенных на него операций – погрузке и перемещения объектов.
Погрузчик JCB 531-70 с вилами
Устройство телескопического погрузчика JCB 531-70
Оснащается такое устройство достаточно мощным мотором марки JCB Dieselmax. Он имеет мощность 63 кВт.ч. Он устанавливается сбоку шасси. В новых комплектациях от также может устанавливаться сзади.
Кабина оператора погрузчика имеет боковой вход. Она просторная и имеет створчатые двери. Кресла полностью регулируются под потребности работника. Внутреннее обустройство кабины максимально оптимизировано для комфортной работы.
В частности, органы управления расположены так, чтобы выполнять операции моно было беспрепятственно и быстро.
Особенностью кабины погрузчика JCB 531-70 также является полный панорамный обзор, полученный за счет высокой степени остекления кабины.
Высокая ремонтопригодность устройства обуславливается легкой заменой сломанных модулей. Доступ к основным узлам производится через капот на пневматической распорке.
В работе устройства предусмотрены самые современные и технологичные элементы, к примеру, реверсивный вентилятор, предназначенный для защиты от мусора, пол с дренажными каналами. В основе ходовой части находится шарнирно-сочлененная рама.
Конструкция шасси – сварная, монолитная. Это дает максимальную прочность при небольших общих размерах и весе погрузчика.
Основная часть рабочего органа – стрела также имеет оптимизированную конструкцию. Шланги проведены внутри нее, чтобы обеспечить минимизацию их повреждения во время работы.
Вместе со стрелой могут использоваться не один, а несколько вариантов специального оборудования, которое расширяет количество выполняемых операций. Это крановые крюки, механические подметательные машины, опрокидываемые ковши и даже платформы для удерживания персонала.

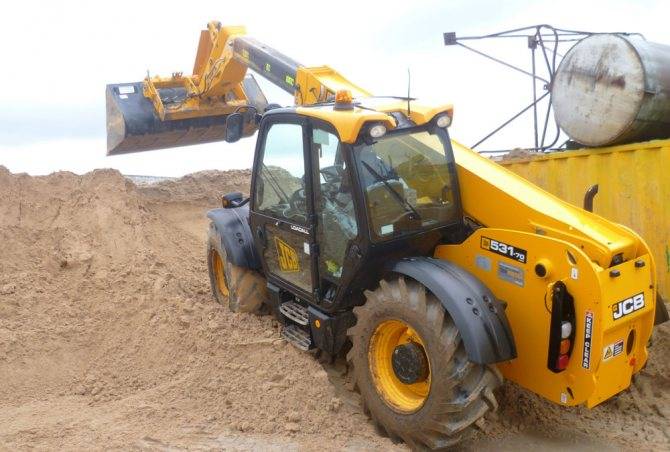

Погрузчик JCB 531-70 в работе
Технические характеристики телескопического погрузчика JCB 531-70
- Мощность 74.6 кВт 2200 оборотов в минуту
- Максимальный крутящий момент 425.7 Нм
- При частоте вращения 1300 оборотов в минуту
- Литраж 4.4 л
- Колличество цилиндров 4
- Наддув Turbocharged
- Эксплуатационная масса 6799 кг
- Рабочее напряжение 12 В
- Генератор тока, в амперах 65 ампер
- Размер шин 17.5LR24
- Количество передач вперед 4
- Количество передач назад 4
- Максимальная скорость — вперед 33 км/ч
- Max Speed — reverse 33 км/ч
- Производительность насоса 191 Л/мин
- Клапан сброса давления 24097.2 кПа
- Макс Грузоподъемность 2721 кг
- Максимальная высота подъема 7010 мм
- Максимальная нагрузка на максимальной высоте 2268 кг
- Максимальный передний вылет стрелы 3800 мм
- Максимальная нагрузка при максимальном Reach вылете стрелы 1361 кг
- Длина до спинки вил 4990 мм
- Ширина по шинам 2290 мм
- Общая высота 2490 мм
- Дорожный просвет 460 мм
- Turning Radius Outside Tires 3650 мм
Надежность
Среди многих функций безопасности обратные клапаны для удержания груза устанавливаются на гидравлические функции стрелы и каретки. Индикатор момента нагрузки в кабине обеспечивает прогрессивное считывание устойчивости машины.
Нейтральный запуск обеспечивает отключение привода перед запуском двигателя JCB 531-70. При включенном ручном тормозе привод также отключается.
Всесторонняя видимость, разрешенная строкой с низкой стрелой, дает оператору большую уверенность в быстром и безопасном перемещении.
Звуковые и визуальные предупреждения дают быструю обратную связь с двигателем и состояние передачи.
Модификации
Цены на JCB 531 70 Agri и Loadall различны, различна и их сфера
применения. Первый предназначен для использования в сельском хозяйстве,
второй – в строительстве. Для расширения спектра работ можно купить
различные вспомогательные навесные агрегаты.
Цена погрузчика JCB 531 70AG, заложенная на заводе, в основном зависит
от модификации и оснащения различными дополнительными рабочими органами.
Базовая сборка включает ковш объемом 2,5 куб. м для зерна и палетные
вилы. Прежде всего данная модель служит для погрузки и разгрузки
различных грузов, транспортировки сыпучих материалов и т. п. При этом
стандартный набор операций выполняется с высокой скоростью, что делает
погрузчик незаменимым. Дополнительно погрузчик
JCB 531-70F может оснащаться ковшами, вилами, толкателями с
различными габаритами.
Кроме того, цена JCB 531-70 Агри определяется подмоделью машины: базовая
версия (100 л. с), Plus (130 л.с.), Xtra и Super (полуавтоматическая
коробка передач).
Особенности телескопического погрузчика JCB 531-70 Agri
Телескопические погрузчики JCB 531-70 Agri очень маневренные. Это упрощает работу в условиях стеснённых пространств. У них компактная колёсная база и большие углы ограничения поворота. Это помогает экономить время при перемещениях по стройплощадке или любому другому объекту.
Для облечения всех манипуляций, данный телескопический погрузчик оснащён возможностью мгновенного выбора одного из трёх режимов рулевого управления. Он также оборудован однорычажным сервоуправлением, маленьким радиусом поворота и высокой степенью маневренности.
Для обеспечения неизменно хорошей маневренности телескопического погрузчика JCB 531-70 Agri предусматривается режим управления четырьмя колёсами. Всего же, в общей сложности в строительных телескопических погрузчиках данной модели предусматривается три режима рулевого управления.
Режим управления двумя колесами есть смысл использовать для передвижения по дорогам, с максимально высокой для данного вида техники скоростью. Режим управления 4-мя колесами будет идеально подходящим для работы в условиях ограниченных пространств. Крабовый ход предназначается для маневрирования в непосредственной близости от стен, заборов и зданий.
Высокий дорожный просвет и полный привод позволяют этому погрузчику Loadall эффективно работать в любых условиях и на любом грунте.
Специальные тормоза с высоким усилием разжимания призваны снижать вязкостные потери во время передвижения и манипуляций по транспортировке грузов. Это способствует повышению экономичности спецмашины – до 2 %, по данным компании-изготовителя.
Погрузчик оснащён задними фонарями складного типа, надёжно защищёнными от повреждений на строительной или промышленной площадке. В целях дополнительной защиты от падающих объектов на крыше спереди и сверху на JCB 531-70 Agri монтируются защитные экраны. Дополнительно усиленные опоры мостов телескопическо погрузчика Loadall выполняют поглощение нагрузок, которые могут создаваться при боковых перемещениях грузов. В целях долгосрочной антикоррозийной защиты кабины погрузчика перед окрашиванием она обрабатывается специальным методом электрофореза.
Доступ с уровня земли есть ко всем точкам регулярных проверок и смазывания, а также к периодически обслуживаемым узлам. Размещение фильтров (масляного двигателя, масляного гидросистемы и дизтоплива) централизованным образом ускоряет и облегчает техобслуживание. До воздушного фильтра тоже добраться легко, и 2х-элементная конструкция делает проще его очистку. К аккумуляторной батарее тоже можно просто подобраться, без специального инструмента – через крышку с защёлкой. Она открывается ключом зажигания. Системой сухой смазки обеспечивается высокая прочность износных накладок: их межсервисный период установлен в пятьсот часов.
Устройство
Погрузчик Jbc 531 70 обладает прочным цельным строением и малым весом. Шланги гидравлической системы помещены внутрь стрелы для прикрытия от внешних воздействий. Материалы, из которых производятся шланги, отличаются износостойкостью и устойчивостью к агрессивным реагентам. Возможность складывания фар обеспечивает их защитную функцию. Стрела имеет арочный вид с неразъемным оголовком. Он предусматривает небольшое число стыковочных соединений, предотвращающих действие напряжения при грузовой нагрузке.
Шасси оснащено прочной нераздельной конструкцией. На погрузчик устанавливаются колеса большой окружности без камер. Способность не изменять стойкость на любой поверхности обеспечивается удлиненной колесной базой и заниженной точкой тяжести. Техника может работать на уклонах до 45°. Перемещение устройства возможно двумя видами: крабовый ход, поворот двумя колесами.
Коробка передач имеет 6 ступеней. Предусмотрено 4 скорости для переднего и заднего хода. Высокая скорость не мешает переключению передач. Погрузчик оборудован кнопками выключения трансмиссии, что влияет на переключение мотора к гидравлической системе. За счет этих манипуляций понижается длительность совершаемого рабочего оборота. Спецтехника оснащена радиаторной решеткой, реверсным вентилятором. Они способствуют очищению внутреннего подкапотного пространства от пыли, грязи. Ремонт основных узлов можно проводить с земли. Для отвода воды имеется рифленый пол с полостями.
Обязательно почитайте: Польский погрузчик L 34 Stalowa wola (Сталева Воля)
Особенности и достоинства модели
Техника обладает большим количеством преимуществ, первое из которых – это нанесение полиэтиленового покрытия вместо тонкого листа металла. Данная технология позволяет уменьшить повреждения покрытия кузова и сделать машину более эстетичной. Широкий выбор дополнительных рабочих органов дает возможность выполнять более сложные рабочие операции, повысить технические характеристики погрузчика JCB 531 70, сделав его более рентабельным и универсальным. Для обеспечения маневренности погрузчика предусмотрена возможность управления всеми 4 колесами.
Погрузчик JCB 531-70. Фото
В стандартную сборку входят два вида оборудования – телескопическое и фронтальное. С помощью телескопического стрелового механизма погрузчик способен оперировать грузами на высоте 14 м над землей.
Также к достоинствам JCB 531-70 относятся:
- устойчивость, которая обеспечивается за счет установки прочного и стабильного шасси;
- продуктивность работ не зависимо от выбранного режима;
- защита техники и оператора;
- простое и качественное обслуживание.
Кроме того, погрузчик отличается высокой надежностью, которая обусловлена установкой усовершенствованной более прочной рамы, сопряжение отдельных элементов в ней производится посредством шарниров. Помимо надежности, данная конструкция делает технику более маневренной и устойчивой в условиях производства работ при максимальном вылете стрелы. Также устанавливаются системы для уравновешивания рабочих органов, в состав которых входят ресиверы. Они не дают возможности рабочему органу накрениться, даже если погрузчик стоит на поверхности, имеющей отклонение 10 градусов от горизонта.
Погрузчик Джисиби 531-70
Другой отличительной особенностью является возможность проведения быстрого и качественного ремонта, технического осмотра или обслуживания. Основные функциональные узлы находятся в легкодоступных местах, что дает возможность проводить ремонтные работы в условиях строительной площадки, без необходимости перегона машины в сервисный центр.
Функциональность погрузчиков обусловлена возможностью приобретения не стандартной модели, а ее модификации. Одной из усовершенствованных машин является телескопический погрузчик JCB 531-70 Agri. Он характеризуется улучшенными возможностями маневрирования, и именно эта модель способна оперировать грузами на максимальном вылете стрелы, перемещая их на расстояние до 14 м.
Разработчики позаботились и о высоком качестве кабины оператора. Она отличается большим внутренним пространством и удачным расположением основных элементов. Для удобства машиниста предусмотрены широкие окна и большая площадь остекления. В качестве элементов управления рабочим оборудованием выступают пульт, рычаги и манипулятор.
Погрузчик JCB 531-70 Agri
В стандартную сборку погрузка входят реверсивный вентилятор, который не позволяет пыли попадать внутрь кабины, а также пол с рифлениями, которые отводят воду в случае попадания ее в кабину (талый снег и т.п.).
Для повышения продуктивности работ конструкторы предусмотрели:
- большой угол обзора площадки;
- устойчивые рабочие органы;
- возможность выбора режима перемещения – крабовый ход, поворот 2-мя или 4-мя колесами;
- длинное шасси;
- кнопки выключения трансмиссии, за счет чего двигатель переключается на работу с гидросистемой, уменьшая продолжительность рабочего цикла.
Погрузчик получил признание не только среди строителей, но и у сельскохозяйственных работников.
Вернуться к навигации
Гидравлическая система и стрела
Присутствие в базовой комплектации телескопического погрузчика этой модели гидравлической разводки для подключения разнообразного навесного оборудования делает эту спецмашины ещё многофункциональнее.
На погрузчики JCB 531-70 Agri устанавливают U-образную стрелу с полностью сварными пластинами (закрывающими). Для повышения прочности количество соединений и точек нагрузки сведён к минимуму – на единой конструкции оголовка стрелы и самой стрелы, а также на цельной примыкающей пластине.
Центрально размещённые гидравлические цилиндры подъёма стрелы и компенсации создают постоянное и равномерное распределение нагрузки.
Стрела на строительном телескопическом погрузчике данной модели устанавливается на шасси низко. Это обеспечивает высокий показатель жёсткости конструкции и максимально возможной обзорности во всех складывающихся в процессе работы положениях.
Для поддержки высокого уровня прочности и долговечности на всех данных спецмашинах применяют значительные перекрытия стрелы – более одного метра. Чтобы обеспечить максимальную защиту, все гидравлические шланги были проведены внутри стрелы.
Гидравлические цилиндры наклона, подъёма и выдвижения удерживаемы при помощи литых опорных кронштейнов. Данное решение тоже способствует увеличению прочности всей конструкции телескопического погрузчика.
Контрольные клапаны разрыва шлангов не допускают значительных разливов рабочей жидкости и серьёзных повреждений, если случится неисправность шлангов.
Насос гидравлической работает со стабильной производительностью 82 литра жидкости в минуту. Величина давления, которое поддерживается в гидросистеме телескопического погрузчика, составляет 241 Бар.
«Грузчик-телескоп» JCB 531-70
- JCB 531-70 представляет собой компактный телескопический погрузчик с колесной формулой «4×4», который сочетает в себе многофункциональность, надежную конструкцию, отличные технико-эксплуатационные характеристики, а также современную и безопасную кабину…
- Он предназначен для выполнения погрузочно-разгрузочных, транспортировочных и иных видов работ и операций в различных отраслях народного хозяйства и промышленности…
- Стандартно на JCB 531-70 использована стальная кабина с круговым остеклением и внутренним убранством, которое может похвастать эргономично расположенными органами управления, разумной компоновкой всех переключателей и приборов и удобным сиденьем с регулировками в нескольких плоскостях, пневматической подвеской и подлокотниками.
Телескопический погрузчик имеет следующие габариты: его длина до фронтальной каретки составляет 4990 мм, ширина по покрышкам – 2230 мм, высота по уровню кабины – 2490 мм. Протяженность колесной базы у данного аппарата укладывается в 2750 мм, а его дорожный просвет и радиус поворота по шинам насчитывает 400 мм и 3700 мм соответственно. Собственная масса машины (без груза) равняется 7060 кг, а ее технически допустимая грузоподъемность достигает 3100 кг (при максимальном вылете стрелы – 1250 кг).
Погрузчик обладает отличными рабочими параметрами: например, предельная высота подъема стрелы у него составляет 7000 мм, а вылет вперед – 3700 мм.
Вдобавок к этому, для него предлагается широкий выбор навесного оборудования: погрузочные вилы с системой бокового смещения, крановый крюк, различные ковши (общего назначения; откидной; «6-в-1»), подметально-уборочное орудие, люлька и т.д.
«Сердцем» JCB 531-70 является четырехцилиндровый дизельный агрегат Dieselmax рабочим объемом 4.4 литра с рядной архитектурой, турбонаддувом, системой непосредственного впрыска, жидкостным охлаждением и интеркулером, который развивает 100 лошадиных сил (74.2 кВт) при 2200 об/минуту и 425 Нм крутящего момента при 1300 об/минуту.
Стандартно погрузчик оснащается трансмиссией с электромагнитным приводом переключения передач (у нее четыре передние и четыре задние ступени), раздаточной коробкой и постоянным приводом на четыре колеса (оба моста оборудованы планетарными редукторами и дифференциалами с пропорциональным делением тяги).
При движении вперед машина способна разгоняться до 33 км/ч, аналогичную скорость она развивает и при езде назад.
Расход горючего у телескопического погрузчика составляет порядка 6.4 литров за каждый час работы (но все зависит от уровня нагрузки и условий функционирования).
Машина оборудована пневматическими шинами размерностью 15.5/80-24, топливным баком объемом 148 литров и однобалочной телескопической стрелой.
На российском рынке стоимость JCB 531-70 в 2018 году стартует с отметки ~3 миллиона рублей.
В стандартную комплектацию погрузчика входят: регулируемое кресло оператора с подвеской, погрузочные вилы, переднее и заднее рабочее освещение, стеклоочистители и другое оборудование.
погрузчики колесные полноприводные Отзывы
Двигатель погрузчика
Телескопические погрузчики JCB 531-70 Agri оснащаются двигателями JCB Dieselmax. Мотор устанавливается сбоку шасси, и в сочетании с трансмиссией и мостами JCB обеспечивает слаженную и эффективную работу всех компонентов спецмашины. В зависимости от модификации, это может быть силовой агрегат мощностью в 74 кВт (100 л. с.) или 97 кВт (130 л. с.), вырабатывающий высокие мощность и крутящий момент на низких оборотах. Это значит, что дизель работает с меньшей нагрузкой, чем двигатели на многих аналогичных спецмашинах других марок, с экономией дизтоплива и, соответственно, денежных средств. Кроме высоких показателей мощности и крутящего момента на низких оборотах, моторы JCB Dieselmax также характеризуются быстрой ответной реакцией на все действия оператора погрузчика.
Удерживание максимально возможных оптимальных эксплуатационных характеристик обеспечивается благодаря использованию дополнительного вентилятора с реверсивными функциями – для постоянного удаления пыли и грязи с системы охлаждения двигателя.
По информации производителя, двигатель JCB Dieselmax характеризуется богатым набором возможностей и усовершенствованной системой сжигания дизтоплива, которая соответствуюет не только актуальному ныне дизель-стандарту Tier 3 / Stage 3, но уже и будущему стандарту Tier 4 / Stage 4. В связи с чем, с минимальными изменениями в процедуре установки в ближайшем десятилетии данный двигатель будет оставаться совершенно правильным капиталовложением. Он обеспечивает высокую топливную экономичность в работе, оптимальным образом распределяет подачу мощности на трансмиссию и гидравлические компоненты погрузчика.
Заправлять топливный бак горючим можно прямо с уровня земли. Для защиты дизтоплива от грязи в заправочной горловине размещён фильтр предварительной очистки горючего.
