Разновидности граблей для мотоблока: как сделать своими руками, чертежи и размеры, видео

Ворошитель типа Солнышко

Теперь разберемся с конструкцией ворошителей для мотоблоков и минитракторов типа Солнышко. Для мотоблоков лучше использовать вариант трехколесной ворошилки, для тракторов подойдут пятиколесные. Итак, нам понадобится металлическая труба, проволока 4-7 мм, стальные листы толщиной 4 мм.

Из металлической трубы мы изготовим сварную раму, на которой установим кронштейны, к которым будут крепиться колеса. Диски рабочих колес вырежем из листов стали. Из проволоки мы изготовим пальцы, которые будут сгребать скошенную траву. Они должны быть заменяемы. Прикрепим их к дискам болтами.

Чтобы установить каждое колесо, будем использовать два подшипника, размещенных в ступицах. Лучше всего установить ступицы от классической модели ВАЗа, в которой находятся конические подшипники. Благодаря колпачку из металла с одной стороны и сальнику с другой данный узел не позволит подшипникам заржаветь, даже если вы будете хранить их на улице. Теперь необходимо изготовить навеску, для того чтобы навешивать самодельные грабли на машину. Ее конструкция должна включать в себя регулировку с использованием пружин из стали.

https://youtube.com/watch?v=rh0U5NmNh-A

Система усилений

Предположительный вес граблей – 15 кг (без оси, усиления, колес и прочего). То есть, при большом плече на излом возникает солидная нагрузка. Чтобы предотвратить поломку нашего инструмента необходимо просто взять металлический квадрат 15х15 и связать в наиболее слабых узлах. Первое параллельное усиление делается посредине стоек – они связываются между собой, после чего к средине параллельного усиления приваривается подкос. Его другой край идет к дышлу.

Другим усилением верха будет наша тяга, которая опускает и поднимает грабли (ее конструкцию опишем ниже). Желательно еще сделать одну распорку внизу, от оси до усиления тяг. Она будет предотвращать боковые колебания инструмента.

Грабли для мотоблока

Современные производители пытаются доукомплектовать мотоблоки различными дополнительными приспособлениями. Грабли являются одним из таких устройств, относятся к категории прицепного оборудования и предназначены для уборки травы и сена на участке.

Грабли к мотоблоку имеют специальную конструкцию с регулируемой рукояткой и являются подъемными. Их можно устанавливать к передней или задней сцепке, что зависит от их конструктивных особенностей.

Особенности применения грабель:

• сбор скошенной травы или сена;
• разравнивание земли на огороде;
• очистка участка от мусора и сорняков.

Грабилка является важным помощником в садовом и огородном хозяйстве. Ее использование намного облегчает работу на участке.

Виды граблей

В зависимости от способа применения и конструктивных особенностей, данные устройства разделяют на такие виды:

Грабли ворошилки или поперечные предназначены для ворошения скошенной травы, что обеспечивает ее равномерное просыхание и исключает прение. Также эти устройства собирают траву в валы. В основном они размещаются сзади мотоблока и имеют большие размеры.

Выбирая грабли на мотоблок, следует помнить об их функциональном предназначении и способе установки. Качественные модели прослужат очень долго, а также в несколько раз увеличат эффективность работы на участке.

Как сделать грабли для мотоблока своими руками?

Данные инструменты являются необходимыми помощниками в сельском хозяйстве. Это дополнительное навесное оборудование нужно приобретать отдельно. Но если покупателей пугает стоимость моделей, можно создать самодельные грабли.

При изготовлении грабель важно использовать чертежи и серьезно подойти к созданию инструмента. Ниже приводим инструкцию с фото, которая поможет вам изготовить качественные грабли для мотоблока

Необходимые инструменты:

• профильная труба;
• дрель;
• проволока;
• лак;
• мел;
• сварочный аппарат;
• сеялка;
• солидол.

Формирование оси и колес

• Делаем колесо. Нужно взять диск для зерновой вспашки (диаметр до 40 см), выбить внутренний подшипник и поместить металлический прут. Далее следует обкрутить вокруг диска металлическую полоску и аккуратно приварить.
• Устанавливаем ось. В колесо продеваем металлический прут, который должен выглядывать из диска на несколько миллиметров. Стопорное кольцо привариваем с внутренней стороны, а с внешней просверливаем стопорное отверстие для шплита (можно использовать электрод). В центре прута делаем посадочное место с помощью дрели.

Создаем места креплений на оси. Возьмите металлические пластины и разместите их на рамке на расстоянии 100 мм. Надежно приварите эти пластины, так как в дальнейшем именно с их помощью грабли можно крепить к мотоблоку.

Работа над дышлом и стойками

• Монтаж косых опор. Для этого возьмите несколько металлических квадратов и приварите к оси строго по параллели.
• Установка дышла. По центру между опорами установите толстостенную трубу, размер которой зависит от желания владельца.
• Создание зацепа. Выгнув трубу, можно сделать удобный зацеп.

Установка планки граблей

• Крепим ось. Отрезав от трубы полтора метра, делаем рабочий захват. Далее помещаем ось горизонтально к стойкам. Должна получиться труба, которая спокойно крутится в креплении.
• Делаем ушко. К верхнему углу трубы нужно приварить тягу, а нижний нужно установить на эксцентрике, чтобы он доставал до центра дышла. Нажимая на такую трубу, можно опускать или подымать грабли.
• Привариваем пружины к уголку или в специальные высверленные отверстия.

Нужно позаботиться и о системе усиления, что позволит избежать поломок. На слабые места желательно установить металлические квадратики. Усиление оборудования обеспечит и тяга для поднимания или опускания грабель.

В завершение изделие нужно смазать солидолом, что обеспечит его правильную работу. В видео приведены детальные рекомендации по созданию грабель для работы на участке.

Такой тип навесного оборудования можно использовать с мотоблоками Нева, МТЗ, Агро и другими. Устройства обеспечат эффективность выполнения сельскохозяйственных задач и облегчат выполнение работ на участке.

Изготавливаем планку граблей – пошаговая инструкция

Дальше нам осталось сделать саму планку, на которой будут находиться пружины и прикрепить ее к тяге. Надо проверить процесс опускания и поднятия рабочего элемента, проконтролировать усилие на землю. Рассмотрим все в подробностях.

Первым делом, возьмем металлическую трубу 30 мм диаметром и отрежем ровно 1.5 метра – это будет наш рабочий захват инструмента. После этого устанавливаем ее на штатное место: к стойкам привариваем горизонтально 2 трубки длинной 10-15 сантиметров и диаметром 40 мм – в них засовываем ось. У нас получается труба, которая свободно проворачивается по кругу в креплении. Чтобы грабли на мотоблок не убегали в сторону, с обеих сторон от трубок в 40 мм нужно наварить стопорные кольца или просто штифты – усилие там небольшое, должны легко все выдержать.

Для этой задачи нам подойдет обычный металлический уголок или труба длинной 15 сантиметров. Привариваем тягу к верхнему углу этой трубки, второй конец тяги будет доставать до средины дышла и сидеть на эксцентрике. Ручку нажимаем – грабли опускаются, подымаем – переходят в режим «ожидания».

Если вы хотите соорудить простые грабли к мотоблоку своими руками без существенных затрат — необходимо сделать быстросъемные элементы. Можно купить и накрутить готовые пружины, но это будет дорого и долго. Намного проще приобрести метров 20 нержавеющей проволоки 5-6 мм и выгнуть из нее С-образные элементы. Приварить их прямо к уголку или вставить в плотное отверстие, которое можно просверлить дрелью. Второй вариант немного опасный, так как металл может пружинить и вылетать из посадочного места при наезде на камни, — можно взять на хомут или сделать нижнее крепление под уголком, чтобы отлетали вниз.

Грабли к мотоблоку почти готовы, теперь остается все тщательно смазать солидолом, особенно те элементы, которые имеют трение

В первую очередь обращаем внимание именно на трубу, под которой крепятся С-образные элементы – ее нужно смазывать в местах, где она заходит во вставки 40 мм диаметром. О колесах не забываем – их тоже лучше периодически смазывать, независимо от того, оставите вы там подшипники или нет

Если все сделать правильно и пройтись пособирать собственный металлолом во дворе, то сделать грабли на мотоблок своими руками будет очень дешево, не более 2 тысяч рублей, которые вы потратите на приобретение осей и старых колес с зерновой сеялки.

Делаем грабли для мотоблока своими руками: чертежи с размерами, фото изготовления, видео, где показаны грабли в работе.

В этой статье мы подробно рассмотрим как сделать самодельные грабли для мотоблока своими руками.

Схема самодельного приспособления для уборки сена.

• 1 — дышло;
• 2 — рычаг;
• 3 — тяга (поднимает-опускает грабли);
• 4 — подкос;
• 5 — стойка;
• 6 — грабли с зубьями;
• 7 — ступица;
• 8 — ось;
• 9 — колесо.

Материалы для изготовления самоделки:

• Пара колёс диаметром 30 — 50 см.
• Металлический прут, труба, для изготовления оси.
• Дышло можно сделать из профильной трубы.
• Для зубьев понадобятся прутья диаметром 6 — 8 мм.
• Механизм граблей — трубы диаметром 30 мм для оси и 40 мм для её крепления.
• Пружины можно использовать готовые или выгнуть самостоятельно.

Как сделать грабли к мотоблоку?

В случаи, если к данному мероприятию подойти со всей ответственностью, то можно сделать производительную конструкцию, которая по надежности и эффективности ничуть не будут уступать заводским аналогам.

В большинстве случаях заготовка сена производиться вручную, хотя сделать грабли к мотоблоку не так уж и сложно. Но от вас потребуется опыт работы со сварочным аппаратом и необходимый минимум инструментов.

Вам понадобиться:

1. Два колеса (диаметр 30 – 45 см).
2. Ось (можно использовать металлический прут или трубу, к примеру водопроводную).
3. Толстую трубу с толстыми стенками для дышла.
4. Металлические прутки диаметром 6-8 мм для рабочих деталей.
5. Трубы для механизма граблей (30 мм для оси, 40 мм для ее крепления).
6. Пружины (готовые или самодельные).

Процесс изготовления конструкции

В данном случаи прообразом выступили конные грабли, которые использовались на протяжении многих лет, а в некоторых деревнях, которые применяются даже и в наше время.

В первую очередь сооружаем основу – колеса надеваем на ось. На нее, чтобы усилить крепление механизма для грабель, навариваем две площадки. Для этой цели можно использовать толстую сталь, которую необходимо закрепить на расстоянии в 10 -12 см от каждого колеса.  После этого ровно по центру оси крепим дышло, которую можно сделать из толстостенной трубы. Но конце дышла для состыковки с мотоблоком привариваем петлю.

Таким образом мы сделали основу для граблей.

Теперь начинаем делать сам рабочий механизм. На колесную ось привариваем стойки, к которым в свою очередь привариваем два отрезка трубы с сечением 40 мм. Именно в эту трубу мы и вставляем ось граблей. Здесь она должна проворачиваться достаточно свободно.

Далее с обеих сторон крепежных трубок делаем стопорные кольца, в связи с чем можно полностью исключить возможность сдвига граблей в стороны. После этого для  поднятия и опускания зубьев снабжаем грабли рычагом.

Сами зубья крепим к оси граблей, которые можно сделать из металлической проволоки (6 мм) выгибая из нее С – образные элементы необходимых размеров. Закрепить их можно методом приваривания или же монтажа в предварительно просверленные отверстия.

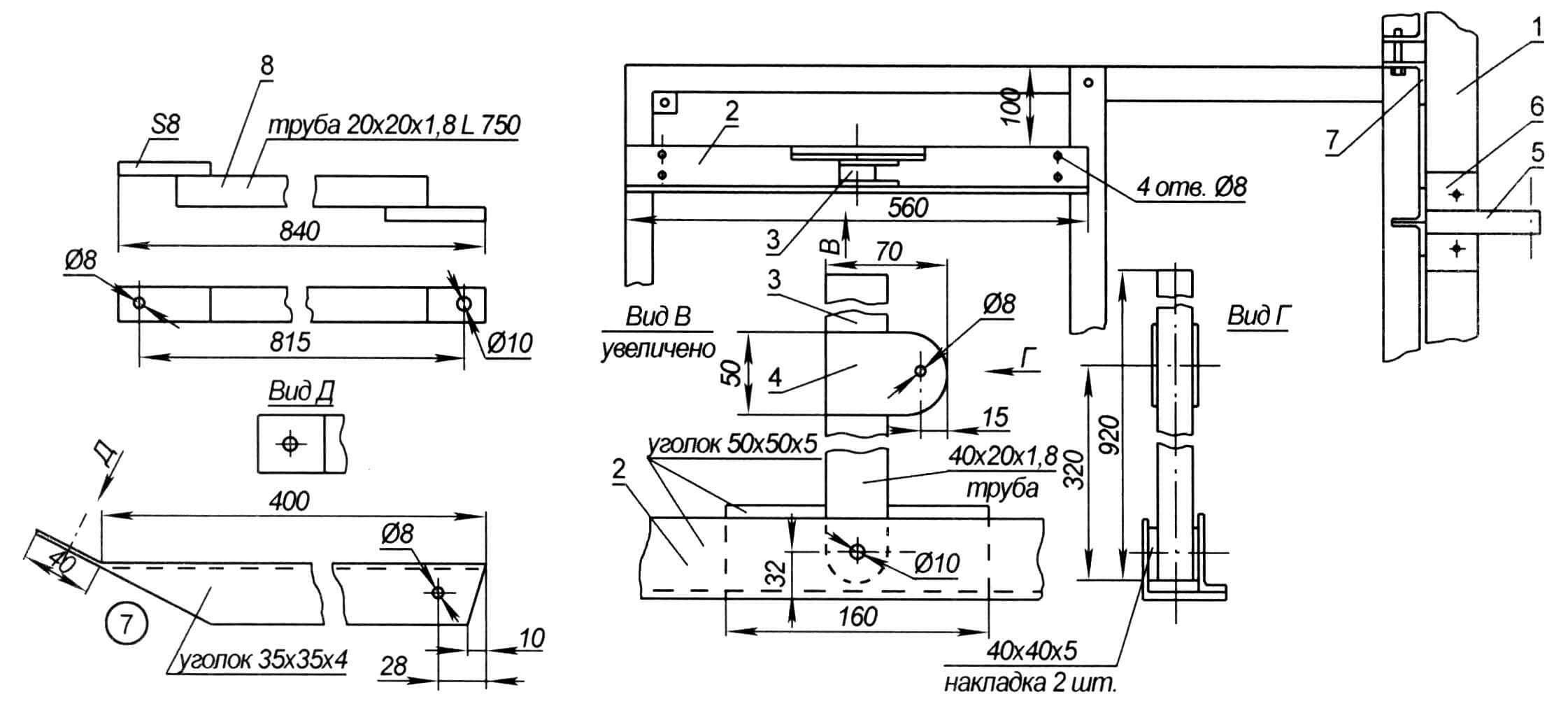

Чертежи граблей для монтажа

Нижне представлены чертежи ручных грабель, но в случаи если переделать узел сцепления, то их вполне можно использовать и с мотоблоком.

1 — дышло; 2 — рычаг; 3 — тяга; 4 — подкос; 5 — стойка; 6 — грабли; 7 — ступица; 8 — ось; 9 — колесо

Стойка с подкосом:1 — втулка (труба 33,5×3,2, 2 шт.); 2 — поперечина (труба 21,3×2,8); 3 — втулка поперечины (труба 26,8×2,8); 4 — подкос (труба 21,3×2,8); 5 — ножка (труба 26,8×2,8, 2 шт.); 6 — втулка (труба 33,5×3,2, 2 шт.)

Тяга и ее шарнирное соединение с кронштейнами:1 — тяга (труба 21,3×2,8); 2 — болт М8; 3 — гайка М8 (2 шт.); 4 — кронштейн; 5 — консоль граблей

Дышло: 1 — рукоятка (труба 21,3×2,8); 2 — дышло (труба 26,8×2,8); 3 — кронштейн (Ст3, лист s5,2 шт.); 4 — упор (Ст3, лист s5, выполняется с размерами поз. З без отверстия); 5 — переходная втулка (труба 33,5х3,2)

Чертеж рычага подъема-опускания граблей: 1 — рычаг (СтЗ, полоса 30×4); 2 — ручка (СтЗ, пруток диаметром 12)

Грабли: 1 — консоль (труба 26,8×2,8;); 2 — кронштейн; 3 — зуб (сталь 45, пруток d8,17 шт.)

Окончательная отладка граблей и последние штрихи

На дышло стоит прикрепить стойку с сиденьем, а рычаг можно снабдить пружиной, чтобы не приходилось удерживать его руками постоянно и для лучшего давления на почву.

Все движущиеся детали, подверженные усиленному трению, следует обильно смазать солидолом, литолом или другой густой смазкой.

После первых полевых испытаний сразу станет понятно, стоит ли в конструкцию граблей вносить изменения или нет.

Основные виды строительных материалов и изделий
каменные природные строительные материалы и изделия из них;
вяжущие материалы неорганические и органические;
лесные материалы и изделия из них;
металлические изделия.
В зависимости от назначения, условий строительства и эксплуатации зданий и сооружений подбираются соответствующие строительные материалы, которые обладают определёнными качествами и защитными свойствами от воздействия на них различной внешней среды. Учитывая эти особенности, любой строительный материал должен обладать определёнными строительно-техническими свойствами. Например, материал для наружных стен зданий должен обладать наименьшей теплопроводностью при достаточной прочности, чтобы защищать помещение от потерь тепла; материал сооружения гидромелиоративного назначения — водонепроницаемостью и стойкостью к попеременному увлажнению и высыханию; материал для покрытия дорог (асфальт, бетон) должен иметь достаточную прочность и малую истираемость, чтобы выдержать нагрузки от транспорта.

Грабли своими руками

Те, кто решил изготовить грабли самостоятельно, сразу же поймут, что это орудие труда состоит всего из двух деталей: черенка и поперечной планки, насаженной на него.

Черенок

Черенок изготавливают в основном из дерева. Для этого чаще всего используют:

• сосну, которая не боится влаги, к тому же достаточно прочная и легкая;
• березу, легко поддающуюся обработке и имеющую небольшой вес;
• бук, славящийся хорошей прочностью, но требующий дополнительной обработки;
• дуб, который хотя и прочный, но из-за тяжелого веса пользоваться им смогут лишь крепкие мужчины.

Готовый отрезок побега заостряют с одной стороны и зашкуривают другой срез. Красить или зачищать черенок не следует, так как он будет скользить и проворачиваться в руках при использовании.

Поперечная рабочая поверхность

В домашних условиях из подручного материала проще всего сделать рабочую поверхность грабель из дерева. Для этого подойдут те же сорта древесины, которые рассматривались при изготовлении держателя. Для более качественного результата лучше всего предварительно изготовить чертеж предполагаемой модели. Так вам будет легче ориентироваться в процессе выполнения.

Изготавливаем держатель своими руками

Лучше всего использовать сосну для изготовления данного орудия труда. Основная задача – сделать легкий инструмент, вес которого не станет причиной гибели декоративных растений. Единственным вариантом, когда можно использовать дубовый черенок или держатель из лиственницы являются грабли веерные металлические усиленные. У них проволока имеет диаметр 0.6 мм, а металлическая планка и труба намного массивнее прежних. Основная задача такого инструмента – вычесывание густого газона и удаление мусора с территории. Они всего в 2 раза будут легче обычных граблей.

Перейдем к изготовлению черенка.

Шаг 1Добываем сырье.

Нам понадобится неотесанный черенок под тяпку, он немного тоньше в диаметре, поэтому будет намного легче обычного. Далее следует снять под конус с  конца, который будет забиваться в трубу. Диаметр черенка должен быть на 1-2 мм больше отверстия в трубе, чтобы плотнее его посадить. Можно использовать старый держатель от обычных граблей – его доработать будет несложно. Еще один «революционный» вариант – пластиковая труба от системы отопления. Она толстостенная, прочная и легкая. Диаметр можно взять 25 мм, например. Длина черенка не имеет значения. Вам должно быть удобно с ним работать – это основной показатель правильно подобранного размера. Как правило, это 150-165 см.

Шаг 2Отделка.

Сразу покрываем лакокрасочными материалами, чтобы древесина не сгнила через несколько месяцев использования, а насекомые не точили зуб на нее. 1 раз обрабатываем пропиткой или морилкой, ждем, пока высохнет, покрываем обычным лаком.

Шаг 3Скрепляем.

Рекомендуется нагреть эпоксидную смолу до кипения, после чего окунуть край черенка, который будете вставлять в трубку. После того, как вы его туда забьете, он намертво там застрянет, и никогда не будет шататься. Для уверенности можно забить небольшой гвоздик, через отверстие, которое вы предварительно просверлите электричес кой дрелью.

Если все сделать правильно, тогда сооружение такого инструмента обойдется вам не более чем в 100 рублей, в то время как грабли, купленные в строительном магазине, стоят не менее 300 рублей. Да и качество «хенд мейда» будет на уровень лучше – надежность намного выше.

Изготавливаем планку граблей – пошаговая инструкция

Дальше нам осталось сделать саму планку, на которой будут находиться пружины и прикрепить ее к тяге. Надо проверить процесс опускания и поднятия рабочего элемента, проконтролировать усилие на землю. Рассмотрим все в подробностях.

Шаг 1Крепим ось граблей.

Первым делом, возьмем металлическую трубу 30 мм диаметром и отрежем ровно 1.5 метра – это будет наш рабочий захват инструмента. После этого устанавливаем ее на штатное место: к стойкам привариваем горизонтально 2 трубки длинной 10-15 сантиметров и диаметром 40 мм – в них засовываем ось. У нас получается труба, которая свободно проворачивается по кругу в креплении. Чтобы грабли на мотоблок не убегали в сторону, с обеих сторон от трубок в 40 мм нужно наварить стопорные кольца или просто штифты – усилие там небольшое, должны легко все выдержать.

Шаг 2Привариваем «ухо».

Для этой задачи нам подойдет обычный металлический уголок или труба длинной 15 сантиметров. Привариваем тягу к верхнему углу этой трубки, второй конец тяги будет доставать до средины дышла и сидеть на эксцентрике. Ручку нажимаем – грабли опускаются, подымаем – переходят в режим «ожидания».

Шаг 3Навариваем пружины.

Если вы хотите соорудить простые грабли к мотоблоку своими руками без существенных затрат — необходимо сделать быстросъемные элементы. Можно купить и накрутить готовые пружины, но это будет дорого и долго. Намного проще приобрести метров 20 нержавеющей проволоки 5-6 мм и выгнуть из нее С-образные элементы. Приварить их прямо к уголку или вставить в плотное отверстие, которое можно просверлить дрелью. Второй вариант немного опасный, так как металл может пружинить и вылетать из посадочного места при наезде на камни, — можно взять на хомут или сделать нижнее крепление под уголком, чтобы отлетали вниз.

Грабли к мотоблоку почти готовы, теперь остается все тщательно смазать солидолом, особенно те элементы, которые имеют трение

В первую очередь обращаем внимание именно на трубу, под которой крепятся С-образные элементы – ее нужно смазывать в местах, где она заходит во вставки 40 мм диаметром. О колесах не забываем – их тоже лучше периодически смазывать, независимо от того, оставите вы там подшипники или нет

Если все сделать правильно и пройтись пособирать собственный металлолом во дворе, то сделать грабли на мотоблок своими руками будет очень дешево, не более 2 тысяч рублей, которые вы потратите на приобретение осей и старых колес с зерновой сеялки.

Технические возможности устройства

Самым главным достоинством агрегата является то, что обслуживание и эксплуатация его проводятся одним механизатором. Другие особенности – отсутствие сложных деталей и независимая установка составных деталей оборудования, поэтому ремонт в случае непредвиденных поломок можно проводить прямо в поле. Ещё одно достоинство граблей ворошилок – возможность соединения валков, ворошения, перетряхивания и проветривания их, что способствует качественной прессовке в тюки. Возможности роторных граблей позволяют им бережно обращаться с культурными растениями, а также успешно собрать влажное сено.

Обратите внимание! Работа колесных ворошилок отличается высокой производительностью и хорошей скоростью. Особенно удачно работают они на прямых ровных площадях. Такие машины хороши в эксплуатации на уборке сена кормовых культур

Такие машины хороши в эксплуатации на уборке сена кормовых культур.

Ещё такую конструкцию, напоминающую солнышко, – грабли ворошилки своими руками, можно смастерить для техники небольших размеров (минитрактора или мотоблока МТЗ).

Самодельные грабли для мотоблока – процесс изготовления конструкции

В качестве прообраза использованы конные грабли, которыми люди пользовались на протяжении многих лет и в некоторых деревнях российской глубинки пользуются, по сей день.

Первым делом сооружается основа – колёса надеваются на ось. На нее навариваются две площадки для усиления крепления механизма грабель. Для этой цели подойдут две полоски толстой стали, укрепить их нужно на расстоянии 10-12 см от каждого колеса. Далее ровно по центру колёсной оси следует закрепить дышло. Толстостенная труба замечательно подойдёт для этого элемента. На конце дышла нужно приварить петлю для состыковки с мотоблоком. Основа готова.

Приступим к изготовлению самого рабочего механизма. На колёсную ось нужно приварить стойки, к которым, в свою очередь, методом сварки прикрепить два отрезка трубы сечением 40 мм. В эту трубу вставляем ось граблей, она должна свободно поворачиваться. С обеих сторон крепёжных трубок необходимо сделать стопорные кольца во избежание сдвигов граблей в стороны. После этих операций грабли нужно снабдить рычагом. Он необходим для поднятия и опускания зубьев.

К оси граблей крепятся сами зубья, из можно изготовить из шестимиллиметровой проволоки, выгнув из неё С-образные элементы необходимых размеров. Крепление их можно выполнить методом сварки или монтажа в предварительно просверленные отверстия.

2 Ворошилки своими руками

Грабли ворошилки навесные можно сделать своими руками. Такой вариант подойдет для тех, кто владеет небольшими участками и мини-тракторами. Грабли для минитрактора, сделанные самостоятельно будут иметь 5 сгребающих колес (можно установить и больше, но для небольших хозяйств достаточно 5-колесной базы). Если же в качестве движущего средства используется мотоблок, то достаточно сделать и 3 колеса из металла.

Чтобы сделать пальцевые грабли ворошилки Солнышко, понадобятся такие материалы:

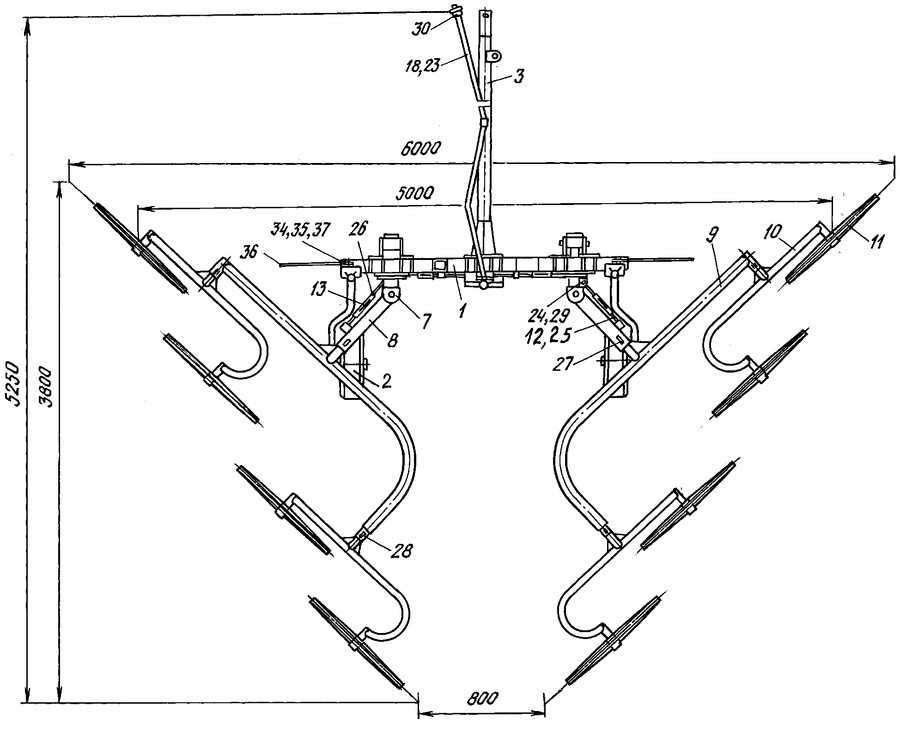

Схема построения граблей ворошилок Солнышко

• металлическая труба (можно взять раму из старого мотоцикла) для производства рамы;
• кронштейны, чтобы закрепить колеса;
• проволока из стали толщиной 4-8 мм, из которой делаются сгребающие пружины;
• стальные листы толщиной 4 мм для изготовления дисков рабочих колес;
• два подшипника, которые крепятся в ступицы для монтажа каждого из колес;
• детали для изготовления навески, которая предназначена для того, чтобы ворошилка могла крепиться к транспортирующему средству.

В качестве ступиц наиболее оптимальным вариантом будет установка ступиц из автомобиля ВАЗ, так как в них встроены подшипники конического типа. Это увеличивает износостойкость и долговечность ходовой части оборудования.

Будьте особо внимательны при конструировании ротора. Изготавливайте его так, чтобы в случае поломки он не вывел из эксплуатации трактор или мотоблок, а также не принес вреда человеку, управляющему всей установкой. Хорошим выбором при строительстве роторной части является задний автомобильный мост в собранном состоянии. А если имеется карданный вал, то это только плюс.

2.2 Преимущества применения ворошителей

Чтобы очистить свой земельный участок от сухой или свежескошенной травы, грабли для минитрактора станут незаменимым помощником.

Тракторные ворошители выдают самые большие показатели производительности, работая при этом с повышенной скоростью. Самые большие показатели можно зафиксировать на длинной прямой дистанции. Но работа таких инструментов немного ухудшается, если появляются угловые участки. Большим плюсом таких устройств является способ их крепления к движущему средству. Для присоединения не нужен вал отбора мощности.

Многие землевладельцы отмечают, что благодаря тракторам с роторными граблями, потеря листвы и сена во время сгребания сводится к минимуму. Пальцы, расположенные на колесах ворошителя, кроме того, что взбивают скошенную траву, еще и переворачивают её, вследствие чего повышается вентиляция сенных валок.

Виды граблей

Чтобы проводимая на участке работа была максимально эффективной, но с минимальными усилиями, нужно использовать различные виды граблей по их прямому назначению. Прямые грабли – самый универсальный вид. У данного типа зубья расположены перпендикулярно к черенку, слегка согнутые внутрь. Они прекрасно подходят:

• для сгребания листьев;
• рыхления почвы;
• разравнивания земли после перекапывания;
• извлечения оставшихся корней.

Среди традиционных типов выделяют грабли с витыми зубьями – они лучше разбивают груды земли и хорошо вспушивают почву. Самодельные грабли из дерева обычно имеют широкое основание с короткими зубьями. Основное их предназначение – это уборка сухих сорняков и скошенной травы. Для указанного вида зачастую делают деревянные или алюминиевые черенки.

Веерные грабли состоят из основания, напоминающего раскрытый веер. Зубья представляют собой длинные тонкие прутья, согнутые на концах. Зачастую такие грабли используются:

• для выгребания листьев и мелкого мусора из труднодоступных мест;
• уборки газона перед стрижкой;
• прореживания газона.

Выбирая веерные грабли, стоит учесть некоторые конструкторские особенности: чтобы не травмировать молодые растения лучше воспользоваться инвентарем с пластиковыми зубьями; для работ вдоль заборов и в углах отлично подойдут грабли треугольной формы и т. д. В сельском хозяйстве также выделяют разные типы граблей, в зависимости от особенностей устройства механизмов:

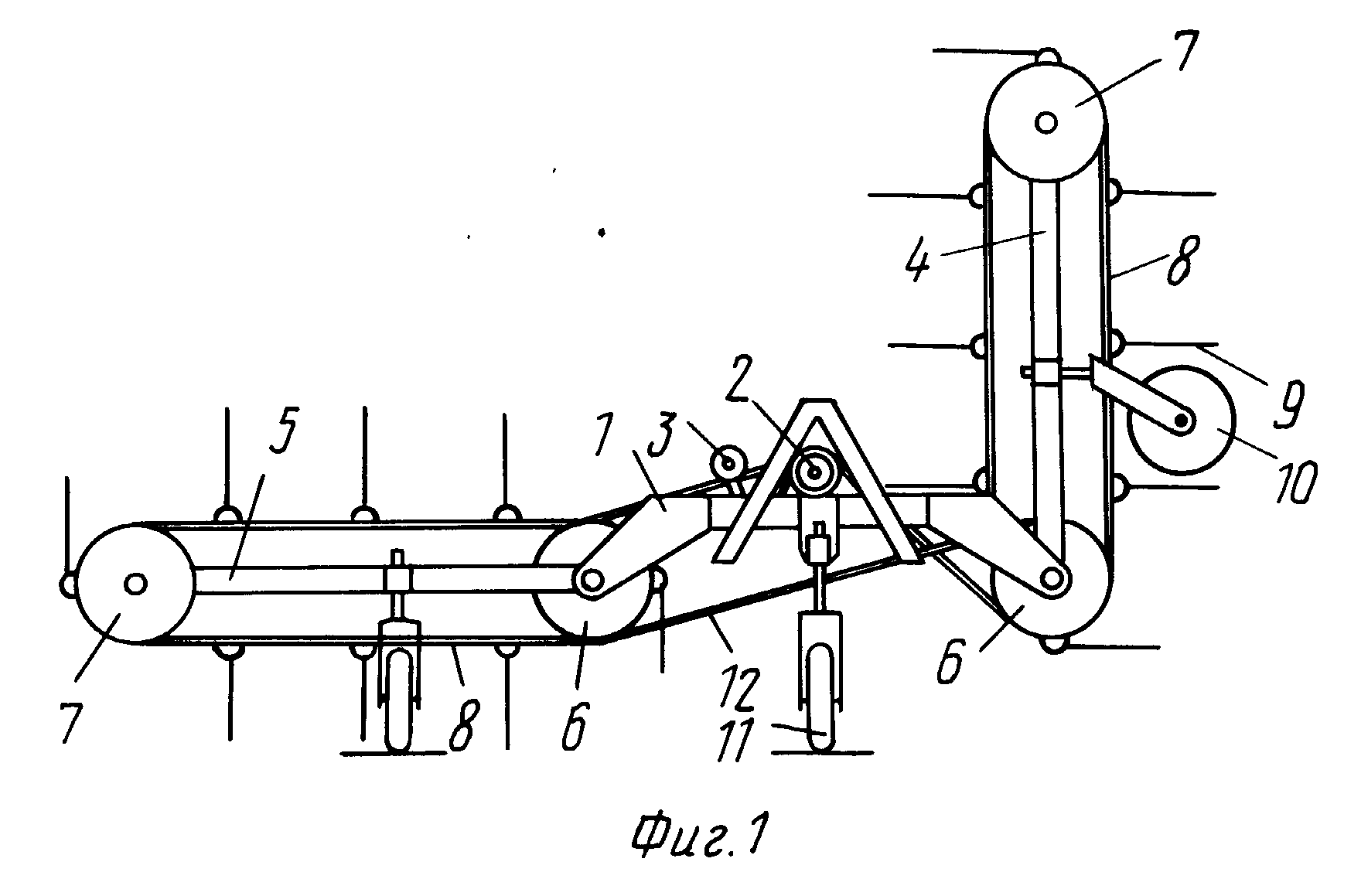

• ленточные;
• грабли-ворошилки колесные (ГВК);
• колесно-пальцевые, которые также относятся к ГВК;
• поперечные и пр.

Среди агрегатов класса ГВК специалисты лучшими называют следующие модели: ГВК-6, ГВК-7, ГВК-3, ГВК «Солнышко», ГВК-2,5КТ. В частности, ГВК-6 прекрасно сгребают подсушенную траву, сено и солому в валки определенного размера, а также производят ворошение прокосов так, что травяная масса собирается в воздушный, не скрученный валок. Принцип работы ГВК заключается в том, что во время движения агрегата рабочие колеса крутятся и пальцами перемещают траву на длину захвата колеса. После прохода всех колес сено перемещается к центральной оси, таким образом, формируя валок. Такие агрегаты сейчас многие умельцы делают своими руками, приспосабливая под свои потребности и особенности техники, рельеф, выращиваемые культур и т. д.

Применение граблей-ворошилок

После проведения покосных работ следует подготовить траву к превращению ее в сено. Это означает, что необходимо сформировать валки, время от времени переворачивать, собрать в тюки или рулоны. Заводские или самодельные грабли ворошилки собирают скошенную траву в валки и при необходимости переворачивают их для просушки. Чтобы пользоваться сеноуборочным оборудованием применяют мотоблоки, минитрактора, трактора и даже лошадей. Это намного эффективнее, чем работать ручным инструментом. Можно выполнять следующие операции:

• загребание скошенной растительной массы;
• ворошение травы;
• оборачивание и разбрасывание валков;
• сдваивание расположенных рядов валков.

Изготовленные своими руками грабли для минитрактора обладают рядом преимуществ. Устройство более эффективно, в сравнении с ручным инструментом, легко транспортируется к площадке хранения и занимает мало места. Доступная цена, а также нет проблем с покупкой запчастей.

Все ворошилки можно разделить на несколько видов. Так, например, грабли различаются по вращению рабочих элементов при образовании валков поперечные и боковые. Также их разделяют по типу рабочих механизмов:

• колесно-пальцевые, позволяющие делать валки необходимого размера. Данный вид может работать только с сухой растительной массой и это, пожалуй, единственный недостаток. Благодаря продуманности конструкции грабли ворошилки этого типа отличаются хорошей производительностью и считаются наиболее практичными;
• барабанные или роторные, отличающиеся прочностью конструкции и независимым расположением сгребающих колес. Считаются наиболее дорогостоящими моделями на рынке сельхоз оборудования, но это оправдывается их функциональностью. Этот вид оборудования может не только переворачивать скошенную растительную массу, но и формировать из нее аккуратные валки;
• зубовые ворошилки. Благодаря конструкции возможно изменение углов наклона рабочих элементов.

По типу тяги оборудование бывает тракторным и лошадиным. Второй тип может использоваться вместе с мотоблоком. Установка заводских или самодельных грабельвозможна тремя способами:

Роторные ворошилки считаются наиболее дорогими, поэтому многие предпочитают делать своими руками, тем более что с запчастями нет никаких проблем. Их можно приобрести в специализированных магазинах или снять со старой техники. Сделать самостоятельно грабли не так уж сложно, было бы желание и опыт обращения со слесарным инструментом.

Подготовка к самодельному изготовлению адаптера

Не смотря на простоту конструкции адаптер к мотоблоку изготовить не так то и просто

Первым делом, нужно обратить внимание на чертёж, схемы и размеры, ведь они смогут помочь безошибочно создать самоделку с первого раза!

При сборке самодельного адаптера пригодится следующий инструментарий и материалы:

• Стальной лист с толщиной 0,5 см;
• Несколько квадратных труб размером в 1 дюйм;
• Напильник;
• Сварка;
• Сцепное устройство;
• Электродрель;
• Электроножовка;
• Угольник;
• Комплект крепления.

Если в планах сделать адаптер с рулевым управлениям пригодятся все те детали, что описаны выше, но добавить надо к ним следующее:

• Готовое сидение;
• Рулевое управление;

Самыми ключевыми элементами конструкции являются:

1. Сцепка. Это две части сваренных труб квадратной формы и часть водопроводной трубы. Ее устанавливают на раме и закрепляют болтами.
2. Узел для фиксирования колес. 2 куска трубы в 10 сантиметров длины сваривают под прямым углом. В крепежную трубу нужно вставить горизонтальный отрезок, затем – зафиксировать прочно и надежно болтом. Ось и подшипники с колесами крепится на вертикальной заготовке.

Когда собраны все необходимые инструменты и изготовлены нужные детали можно приступить к сборке адаптера своими руками.

Модельный ряд мотоблочных отвалов

Предлагаем ознакомиться с популярными заводскими моделями.

Характеристики:

• Вес, кг: 30
• Страна бренда: Китай
• Угол поворота плуга, град: 30
• Ширина захвата, мм: 900

Характеристики:

Ширина	100 см
Вес	13 кг

Агрегатируется на мотоблоки Нева и Салют

Характеристики:

• Ширина захвата 80 см
• Агрегатируется к ВТ401, ВТ403

Характеристики:

• Ширина захвата: 100 см.
• Высота захвата: 40 см.
• Вес: 16 кг.

Характеристики:

Ширина захвата, мм	800
Габаритные размеры Д/Ш/В, мм.	850/280/370
Угол смещения, град.	30
Масса, кг	16

Характеристики:

Ширина захвата, мм	1000
Высота лопаты, мм	450
Угол смещения, град.	30
Масса, кг	28
