Как сделать на мотоблок генератор – просто о сложном

Сделать генератор для мотоблока своими руками достаточно просто, если соблюдать правильный порядок действий. Для работы потребуется электрический двигатель, который нужно установить на сельскохозяйственную машину. Алгоритм изготовления генератор выглядит следующим образом:

Для начала нужно установить электрический двигатель на раму мотоблока. Лучше всего использовать для этого заранее изготовленный каркас, прикрученный к раме агрегата посредством винтов. Поместите и закрепите электродвигатель в каркасе таким образом, чтобы его вал и вал и вал штатного мотора мотоблока были расположены строго параллельно друг другу;
Далее потребуется установить 2 шкива – один из них установите на валу бензинового мотора мотоблока, а второй – на валу используемого электрического двигателя. Большую роль для исправной работы всей системы играет правильно подобранный диаметр применяемых шкивов – именно от этих размеров зависит частота вращения электрического двигателя. Чтобы генератор работал без сбоев, диаметр шкивов должен быть равен номинальному диаметру, который указывается на упаковке этих деталей. Еще лучше, если реальный диаметр шкивов будет на 10 % больше номинального;
Закончив механическую сборку генератора, можно переходить к его подключению к мотоблоку. Для этого воспользуйтесь электрической схемой, указанной выше.

Самодельный генератор из электродвигателя не требует особого ухода. Однако для продления сроков эксплуатации устройства, следует придерживаться ряда правил.

При эксплуатации мотоблока обращайте внимание на такие нюансы:

если вы обнаружили, что установленный на мотоблок электрический мотор стал сильно греться, то замените штатные конденсаторы мотора элементами с меньшей емкостью;
большое значение имеет напряжение установленных в электромоторе конденсаторов. Оптимальным для работы вариантом считаются конденсаторы, напряжением не менее 400 Вольт. Если у штатных конденсаторов электромотора этот показатель ниже, то замените их подходящими элементами;
старайтесь эксплуатировать мотоблок с установленным генератором в сухую погоду, так как влага, которая может попасть в электромотор, неминуемо приведет к короткому замыканию внутри электрической системы.

Придерживаясь перечисленных правил, вы предотвратите поломку самодельного генератора и значительно продлите сроки его эксплуатации.

Перечисленные выше способы подходят для изготовления и монтажа генераторов на мотоблоки марки Нева, а также сельскохозяйственные машины других отечественных и импортных компаний-производителей техники.

Невозможно представить себе мотоблок без генератора. Именно он вырабатывает необходимую энергию для питания остальных элементов устройства. О том, как установить его своими руками, и какие нюансы стоит учитывать, пойдет речь в статье.

Что ещё нужно знать?

Бывает такое, что электромотор сразу после установки и запуска стал сильно нагреваться. В этом случае нужно прекратить использование устройства и заменить конденсаторы на менее электроёмкие.

Для техники «попроще», к примеру, как культиватор, необязательно приобретать новый электрогенератор, вполне можно обойтись старой моделью от автомобиля, трактора или даже от скутера.

Помимо всего, стоит отметить и то, что навесные генераторы использовались в сельском хозяйстве многие годы и отлично себя зарекомендовали. Стоит отдать предпочтение подобным моделям из-за их легкой установки и долговечности.

Как сделать на мотоблок генератор?

Помимо покупки готового изделия, либо же использования другого имеющегося в хозяйстве, обзавестись таким необходимым источником тока можно и другим способом: с помощью собственных рук и небольших познаний в электротехнике. Например, если есть в наличии старый, уже неиспользуемый, но еще вполне в рабочем состоянии мотоблок Нева, стоит взять его детали для сборки новой конструкции

Для начала необходимо выбрать надежную станину достаточного размера, на которой располагают снятые с техники генератор и сам мотоблок, причем важно следовать параллельному расположению их валов. Вращение на генератор будет передаваться специальными шкивами, при этом один из них нужно установить на вал бензомотора, а другой – на вал генератора

Очень важно грамотно подобрать диаметр шкива, ведь от него будет зависеть частота вращения

Лучше всего, чтобы он соответствовал номинальному значению в паспорте оборудования, хотя в пределах 10-15% отклонения не станут проблемой. После установки шкивов, они соединяются ремнем, и на этом механический этап сборки можно считать завершенным. Правда, если в дальнейшем вы собираетесь использовать генератор не только под новый мотоблок, но и для других целей, лучше сразу собрать полноценный мобильный вариант без аккумулятора или с ним

Очень важно грамотно подобрать диаметр шкива, ведь от него будет зависеть частота вращения. Лучше всего, чтобы он соответствовал номинальному значению в паспорте оборудования, хотя в пределах 10-15% отклонения не станут проблемой. После установки шкивов, они соединяются ремнем, и на этом механический этап сборки можно считать завершенным

Правда, если в дальнейшем вы собираетесь использовать генератор не только под новый мотоблок, но и для других целей, лучше сразу собрать полноценный мобильный вариант без аккумулятора или с ним

После установки шкивов, они соединяются ремнем, и на этом механический этап сборки можно считать завершенным. Правда, если в дальнейшем вы собираетесь использовать генератор не только под новый мотоблок, но и для других целей, лучше сразу собрать полноценный мобильный вариант без аккумулятора или с ним.

Специфика выбора и установки освещения

Перед тем как установить фару на мотоблок, необходимо определиться с используемым оборудованием. Выбор лампы для освещения зависит от сложности и характера проводимых работ, а также требованиям к освещению.

Чем больше света нужно в ночное время, тем больше должна быть мощность выбранной лампы.

Также возникают технические особенности при установке фар. Если мощности генератора не хватает для того, чтобы обеспечить постоянный поток света, используют аккумуляторные батареи на 12 В. Рекомендуют применять легкое оборудование, чтобы не увеличивать нагрузку на мотоблок.

Приступаем к сборке

Разбираемся дальше, как сделать фонарь на велосипед своими руками. Сначала фиксируем линзу в передней части корпуса с помощью термоклея. Термоклей — наиболее надёжный вариант, но, если он недоступен, можно использовать хороший суперклей, впоследствии обработав оставшиеся щели герметиком.

Прикрепленный велофонарь на руле велосипеда

На некотором расстоянии от линзы установите светодиод, предварительно закрепив его на радиаторе. В радиаторе потребуется просверлить отверстия для выведения проводов. На этом этапе нужно запитать устройство и выяснить, какое расстояние окажется оптимальным. Опробуйте свой фонарик в тёмной комнате, направляя луч света на стену — так вы сможете наиболее наглядно оценить результат.

Зафиксируйте радиатор на нужном месте. В зависимости от того, какой корпус вам удалось подобрать, выберите способ крепления. Возможно, термоклея окажется недостаточно, тогда придётся просверлить отверстия по бокам и закрепить радиатор винтами.

Теперь нужно установить заднюю крышку вашего фонаря. Если она не предусмотрена в корпусе, можно вырезать её из куска пластика. Между радиатором и крышкой должно быть расстояние. Закрепите на внутренней стороне крышки элементы питания, а снаружи — переключатель, подключив его согласно схеме установки вашего светодиода. Установите крышку на корпус. Лучше всего, если крышка будет крепиться винтами, тогда её можно будет снимать для замены элементов питания.

Освещение для мотоблоков с ременной передачей

Как уже говорилось выше, для таких мотоблоков лучшим вариантом будет установка генератора. Расскажем на примере, как сделать свет на мотоблоке «Нева». Пользуясь им, можно сделать свет и на аналогичных агрегатах. Это не так сложно. Самое главное — иметь в наличии слесарный инструмент и запчасти, которые можно снять либо со старого автомобиля или трактора, либо купить на авторазборе. Также понадобятся смекалка и работящие руки.

В первую очередь нам понадобится источник энергии — генератор. Подойдет практически любой автомобильный или тракторный. Некоторые умельцы приспосабливают даже велосипедный. Единственное условие — это заменить шкив генератора на подходящий, по ширине ремня мотоблока. Фару на мотоблок тоже найти не проблема. Подойдет автомобильная или от мотоцикла. Можно поставить светодиодный фонарь от ходовых огней автомобиля. Осталось найти только тумблер для включения и провода для подключения всего этого в схему.

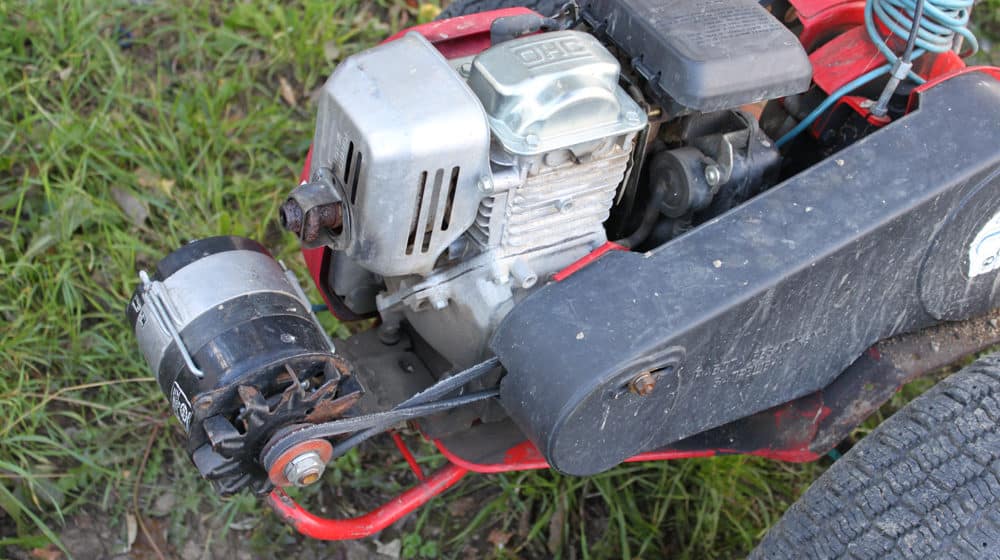

Генератор на мотоблок крепится на передней части мотоблока. Для этого нужно изготовить кронштейн. Кронштейн делается из профильной трубы подходящего сечения или железного уголка. Рассчитываем нужную длину и ширину и нарезаем профиль болгаркой. Затем сваркой свариваем четырехугольную раму. Делаем крепление для генератора и к корпусу мотоблока.

Тем же способом изготавливаем крепление фары. Крепим тумблер для включения освещения на руле, поближе к водителю. Соединяем все проводами, которые прокладываем в гофрированной трубке, чтобы избежать попадания влаги. Свет для мотоблока готов! И если у вас мотоблок с прицепом, то это поможет вам при езде в темное время суток.

У генераторного освещения есть как преимущества, так и недостатки. Преимущество в том, что у вас есть свет всегда, пока работает двигатель. Это же относится и к недостаткам. Если двигатель заглушен, то и света нет. К тому же такое освещение очень зависит от оборотов генератора. Яркий свет будет только при высоких оборотах двигателя. На низких фара будет лишь тускло мерцать. Конечно же, это не всегда удобно.

Электрическая схема подключения генератора

Подключайте генератор к электронному блоку сельскохозяйственного агрегата посредством двух проводов. Сам блок оборудован 4 проводками, 2 из которых имеют синий цвет – именно к ним подсоедините преобразователь энергии;
После этого у вас останется черный и красный провод. Первых из них подсоедините к массе двигателя мотоблока;
Красный провод отвечает за выход преобразованного напряжения, которое требуется для обеспечения питанием всех электрических приборов мотоблока без аккумулятора – фар освещения и звукового сигнала. Если генератор устанавливается на мотоблок с аккумулятором, то преобразованная энергия подается на батарею и электрический стартера агрегата. Более подробно о подключении генератора на мотоблок расскажет видео.

Подсоединенный таким образом генератор работает по довольно простой схеме:

При запуске мотоблока его двигатель передает крутящий момент на ротор посредством ремня. Во время этого генератор начинает вырабатывать нужное количество энергии и подавать ее на электрический блок. Из-за того, что при запуске мотора было потрачено определенное количество энергии аккумулятора, все имеющиеся на мотоблоке электрические приборы будут получать энергии именно с блока. Как только аккумулятор агрегата зарядится, он снова станет основным источником питания электроприборов мотоблока. Если аккумулятор снова разрядиться, питание будет поступать уже от электрического блока. Данный процесс повторяется постоянно до тех пор, пока работает мотоблок.

Как подключается фара к мотоблоку?

Не все мотоблоки комплектуются фарой. Потому делая освещение на мотоблоке своими руками,

нужно определиться с подходящей деталью:

Её можно приобрести в специализированном магазине – это будет узел с готовой системой (катушка освещения, фара, система проводов);
Возможно использовать деталь от старой техники: мопеда, мотоцикла;
Фара к мотоблоку может быть изготовлена самостоятельно.

Для изготовления фары понадобятся некоторые элементы: корпус старой или сгоревшей «экономки», небольшой кусок электропровода, тумблер (переключатель) или простой выключатель.

Подключить фару на мотоблок можно, придерживаясь следующей схемы:

Закрепить тумблер. Место его размещения должно быть практичным и надёжным. Оптимально – рулевая штанга агрегата возле рычага переключающего передачи;
Поставить фару на мотоблок. Для этого изготовители предусмотрели специальное место перед мотором или на рулевой колонке. Стационарный элемент освещения перед двигателем может быстро загрязниться, свет от него направлен только на землю. Потому больше подходит подвижная фара, в которой свет можно направить в определённую сторону;
Протянуть провод. Зачастую это делается от ближайшего источника электропитания. К примеру, 12-вольтовая контрольная лампа масляного давления, которая располагается на рулевом агрегата;
Провод располагается следующим образом: от источника питания к переключателю, от тумблера к фаре на мотоблоке. Все проводки необходимо тщательно примотать к штанге рукояток изолентой или закрепить специальными зажимами.

Освещать мотоблок могут галогенки, но их недостаток в быстром перегревании и выходе из строя. Оптимально использовать источники света в 5 Вт с небольшим углом рассеивания, они экономно расходуют электрическую энергию, светят ярко и на дальнее расстояние.

Предложенные видео помогут разобраться с особенностями обеспечения освещения мототехники.

Подключение освещения к мотоблоку — видео, схемы, советы

На рынке сельхозтехники представлено большое количество мотоблоков различного типа. Но не все модели имеют штатное освещение. Эту проблему можно решить с помощью несложных манипуляций по модернизации.

Как провести освещение на мототехнике от генератора?

Сделать свет на мотоблок своими руками проще всего от «родного» электрогенератора. Если производителем предусмотрена такая возможность, то установленный генератор обладает определённым запасом мощности. Его будет достаточно для нормального функционирования ключевых электроприборов мотоблока и питания дополнительно установленного электрического оборудования (поворотники, фары, звуковой сигнал).

Алгоритм подключения света от установленного электрогенератора не отличается сложностью:

Электрогенерирующее устройство подсоединить к включателю на рулевой колонке с помощью провода;
От включателя развести систему проводов на электрическое оборудование (на мотоблоке это фара);
Провода поместить в гофру для их защиты от механических повреждений. Так они не будут болтаться и мешать при работе на агрегате.

Если генератор с достаточно высоким уровнем мощности, то освещение будет хорошим. Когда свет тухнет на низких оборотах, необходимо поменять установленный электрогенератор на устройство с трактора или машины.

Можно установить генератор от «Запорожца». Устройство отличается небольшими размерами, потому легко поместиться в зоне между мотором и коробкой передач. Установка несложная. Предварительно делаются крепежи для скрепления электрогенератора и его фиксации на раме: прочные рейки из металла привариваются к раме, после крепится хомут.

Электрический генератор из автомобиля старого или нового образца способен обеспечить нормальное освещение мотоблока. Также возможно решить и другие проблемы с подключением различного электрического оборудования.

Как подключается фара к мотоблоку?

Не все мотоблоки комплектуются фарой. Потому делая освещение на мотоблоке своими руками,

нужно определиться с подходящей деталью:

Её можно приобрести в специализированном магазине – это будет узел с готовой системой (катушка освещения, фара, система проводов);
Возможно использовать деталь от старой техники: мопеда, мотоцикла;
Фара к мотоблоку может быть изготовлена самостоятельно.

Подключить фару на мотоблок можно, придерживаясь следующей схемы:

Закрепить тумблер. Место его размещения должно быть практичным и надёжным. Оптимально – рулевая штанга агрегата возле рычага переключающего передачи;
Поставить фару на мотоблок. Для этого изготовители предусмотрели специальное место перед мотором или на рулевой колонке. Стационарный элемент освещения перед двигателем может быстро загрязниться, свет от него направлен только на землю. Потому больше подходит подвижная фара, в которой свет можно направить в определённую сторону;
Протянуть провод. Зачастую это делается от ближайшего источника электропитания. К примеру, 12-вольтовая контрольная лампа масляного давления, которая располагается на рулевом агрегата;
Провод располагается следующим образом: от источника питания к переключателю, от тумблера к фаре на мотоблоке. Все проводки необходимо тщательно примотать к штанге рукояток изолентой или закрепить специальными зажимами.

Предложенные видео помогут разобраться с особенностями обеспечения освещения мототехники.

Описанные способы позволяют сделать свет и установить фары на мотоблоки самых популярных марок: Нева, МТЗ, Кентавр, Зубр и другие. Ведь большинство из них без штатного освещения.

Как сделать фару на мотоблок?

В качестве освещения на мотоблок многие владельцы спецтехники устанавливают фары отечественных и иностранных машин. Подобный вариант отличается дороговизной и ненадежностью. Исходящего света недостаточно, а сама система не прослужит больше нескольких месяцев. В качестве альтернативы разрабатывают фару на мотоблок своими руками, что позволяет получить нужное освещение и мощность оборудования.

Пошаговая инструкция для изготовления:

Приобрести старую недорогую фару. Подходит оборудование от советских автомобилей.
Снять с устройства стеклянную защиту и другие элементы, закрепленные пластиковыми крепежами.
Вылить с помощью гипса муляж фары, для чего готовый материал выливается внутрь устройства и остается до полного высыхания. После этого можно изъять слепок, сохранив его целостность.
На полученный шаблон наносят в три слоя стекловолокно, причем каждый раз обрабатывая материал эпоксидной смолой. После обработки будущая фара должна высохнуть в условиях вакуума.
Фары отечественных машин многие владельцы устанавливают в качестве освещения на мотоблок
Затем приступают к самостоятельному изготовлению стекла. Для этого потребуется духовой шкаф, специальные рейки и стекловолокно. Из реек необходимо сделать платформу, которая помещается в разогретую духовку до 180-200 С°, куда ставят стекловолокно без защитной пленки.
Когда материал начнет деформироваться, его можно доставать для нанесения на обработанную заготовку. После выливания формы необходимо поместить будущую фару в вакуум.
После полного остывания проводится шлифовка изделия с помощью наждачной бумаги.
Завершительный этап – монтаж электрического оборудования, установка лампы.

Электрическая схема

Схема подключения фары достаточно простая и состоит всего из трех основных элементов:

источника питания, включая зажигание, генератор или аккумулятор;
коммутатор питания – простая кнопка, которая разрывает и включает цепь электрического питания для лампы;
патрон для лампы, к которому присоединяют провода от источника питания через коммутатор.

Достаточно простая схема подключения фары на мотоблок
Для большей надежности все провода помещают в специальную гофру. Материал защищает электропроводку от повреждений и позволяет закрепить оборудование таким образом, чтобы оно не мешало использовать мотоблок.

Необходимые инструменты для работы

Перед началом работ необходимо подготовить все материалы, включая проводку, фару, гофру, а также собрать набор инструментов:

паяльник;
отвертки и гаечные ключи;
кусачки и канцелярский нож;
изоленту и термоусадочную трубку;
электрическую дрель и крепежные материалы.

Без электрогенератора

Среди операторов широко распространён и другой способ подключения освещения. Здесь можно будет обойтись и без использования генератора. Вам потребуется аккумулятор на 12 вольт и LED-лента.

Кроме исходников, вы должны заранее продумать, где будет крепиться данное приспособление. Если вы – владелец крупного транспорта, то идеальным решением будет монтаж аккумулятора между коробкой передач и двигателем.

Пошаговые действия:

При помощи сварки и железного уголка нужно сделать подставку для вашей гелевой батареи. Она крепится на раме минитрактора.
Изнутри устанавливается аккумулятор, который зажимается парой болтов и металлической вставкой.
От батареи к кнопке включения прокладываются провода. Все места стыков нужно запаять и изолировать термоусаживаемой лентой.

Такое освещение получится очень ярким. Однако у данного способа установки фар есть одна отрицательная сторона: полного заряда аккумулятора хватит буквально на пару часов работы, после чего его нужно будет вновь подзаряжать. Это очень значимый минус для тех, кто интенсивно работает с минитрактором.

Как сделать на мотоблок генератор – просто о сложном

сделать генератор для мотоблока своими руками достаточно просто, если соблюдать правильный порядок действий. Для работы нужен электродвигатель, который необходимо установить на сельхозмашину. Алгоритм изготовления генератора следующий:

Для начала необходимо установить электродвигатель на раму мотоблока. Лучше всего использовать для этого сборную раму, прикрученную к раме устройства саморезами. Разместите и закрепите электродвигатель в раме таким образом, чтобы его вал и вал и вал двигателя обычного мотоблока располагались строго параллельно друг другу;
Далее необходимо установить 2 шкива – один из них установить на вал бензинового двигателя мотоблока, а другой – на вал используемого электродвигателя. Важную роль для правильной работы всей системы играет правильно подобранный диаметр используемых шкивов – от этих размеров зависит частота вращения электродвигателя. Чтобы генератор работал без ошибок, диаметр шкивов должен быть равен номинальному диаметру, который указан на упаковке этих деталей. Еще лучше, если реальный диаметр шкивов будет на 10 % больше номинального;
После завершения механической сборки генератора можно переходить к его подключению к прицепному тягачу. Для этого воспользуйтесь приведенной выше схемой подключения.

Самодельный генератор из электродвигателя не требует особого ухода. Но чтобы продлить срок службы устройства, следует соблюдать ряд правил.

При использовании мотоблока обратите внимание на следующие нюансы:

если вы обнаружили, что электродвигатель, установленный на мотоблоке, стал сильно нагреваться, замените штатные конденсаторы двигателя на элементы меньшей емкости;
большое значение имеет напряжение конденсаторов, установленных в электродвигателе. Конденсаторы с напряжением не менее 400 вольт считаются оптимальным вариантом для работы. Если для стандартных конденсаторов двигателя этот показатель ниже, замените их подходящими элементами;
старайтесь эксплуатировать мотоблок с установленным генератором в сухую погоду, так как влага, которая может попасть в электродвигатель, неизбежно вызовет короткое замыкание внутри электросистемы.

Соблюдая вышеперечисленные правила, вы предотвратите поломку самодельного генератора и значительно продлите срок его службы.

Перечисленные выше способы подходят для изготовления и установки генераторов на мотоблоки Нева, а также сельскохозяйственную технику других отечественных и зарубежных производителей техники.
