Конструкция
Все устройство экскаватора ЭО 2621 основано на базе колесного трактора ЮМЗ 6АК. Неполноповоротная гидравлическая стрела смонтирована на вертикальной колонне, опирающейся на кронштейн задней подвески трактора.
Изначально конструкция трактора ЮМЗ не была рассчитана на использование в качестве шасси экскаватора. Поэтому на ЧТЗ его раму усилили дополнительной обвязкой, а топливный бак перенесли вперед, установив перед решеткой радиатора. Задних опорных лап экскаваторной навески оказалось недостаточно для обеспечения плотного упора при работе.
Экскаватор колесный ЭО 2621 приводится в действие дизелем Д–65Н или Д–263 с водяным охлаждением. Этот агрегат вращает не только колеса, но и насосы гидросистемы. В наследство от пропашного трактора ему досталась девятиступенчатая МКПП с понижающим редуктором.
Оператор может выбрать одну из семнадцати передних или четырех задних передач. Хотя для экскаватора такое богатство выбора не вполне актуально.
Рулевое управление с червячным редуктором, в последних моделях экскаватора оно дополнено гидроусилителем. Кабина достаточно просторная, в ее оборудовании нет новомодных эргономических опций, превращающих специальную машину в подобие летающей тарелки, есть только самое необходимое – стеклоочиститель с омывателем, отопитель. Богатой комплектацией, современным дизайном и эргономичным рабочим местом может похвастаться экскаватор volvo.
Приборная панель экскаватора бульдозера
Приборная панель читается достаточно хорошо. При работе с экскаваторной навеской сиденье оператора разворачивается назад.
Схема гидросистемы экскаватора ЭО 2621 состоит из двух независимых контуров. Гидравлическая жидкость поступает в них из единого бака, смонтированного на раме слева от двигателя. Первый контур обеспечивает работу стрелы (два гидроцилиндра), рукояти и ковша (по одному гидроцилиндру).
Поэтому в нем три шестеренчатых насоса типа НШ32-3. Второй приводит в действие поворотную колонну, задние опоры и бульдозерную навеску. Поворот колонны осуществляется путем перемещения цепного привода двумя (правым и левым) гидроцилиндрами.
Точность и плавность работы экскаваторной навески обеспечивается секционным гидрораспределителем, в конструкцию которого входят антикавитационные клапаны и встроенные предохранители.
Экскаватор ЮМЗ ЭО 2621 имеет следующие технические характеристики:
| Характеристика | Значение |
| Базовый агрегат | Колесный трактор ЮМЗ-6АК |
| Тип двигателя | Четырехцилиндровый рядный ДТ-65Н с водяным охлаждением. Мощность 65 л.с., объем 4,94 литра. |
| Рабочие органы | Полуповоротная стрела, бульдозерная навеска. |
| Угол поворота стрелы (град.) | 160 |
| Объем ковша (м/куб) | 0,25 |
| Максимальная глубина копания (м) | 3 |
| Максимальная высота подъема (м) | 3,3 |
| Производительность (куб.м/час) | 40 |
| Гидравлическая система | 2 независимых контура |
| Масса экскаватора (тонн) | 5,7 |
| Длина (м) | 6,48 |
| Ширина (м) | 2,2 |
| Максимальная транспортная скорость (км/час) | 19 |
Двигатель ЮМЗ 2621
Габаритные параметры
Рассмотрим габариты трактора ЮМЗ-6, а также сколько весит ЮМЗ экскаватор ЭО 2621, оборудованный отвалом и ковшом обратной лопаты.
Размеры трактора ЮМЗ-6:
- длина — 4,165 м.;
- ширина — 1,88 м.;
- высота — 2,49 м.
Масса составляет 3400, 3700, 3900 кг.
Масса прицепа, допустимая для его эксплуатации в паре с ЮМЗ-6 – 6 тонн.
Экскаватор ЭО 2621, созданный на базе трактора ЮМЗ-6АК, имеет следующие параметры:
- длина — 6,9 м.;
- ширина — 2,3 м.;
- высота — 3,8 м.
Масса машины — 5600 (±10) кг.
Параметры навесного оборудования экскаватора ЭО 2621
- Обратная лопата имеет емкость ковша — 0,25 м3, максимальный радиус копания — 5,2 м, глубину копания – 4,15 м, и максимальную высоту выгрузки в транспортное средство — 3,7 м.
- Бульдозерный отвал с шириной захвата – 2 м, и глубиной врезания – 0,15 м.
Вес экскаваторной установки ЮМЗ без трактора будет равен 1,7 тонны.
Рабочая лошадка ЭО-2621: технические характеристики и обзор качеств
Экскаватор-бульдозер ЭО-2621 – удачное воплощение концепции дешевой, неприхотливой и универсальной «рабочей лошадки» для территориально разбросанных мелких объектов строительного, промышленного и сельскохозяйственного назначения.
В таком случае, у ЭО-2621 технические характеристики, соответствующие 2-й размерной группе экскаваторов, должны сочетаться прежде всего с малым расходом топлива: при частых перемещениях между удаленными объектами этот параметр приобретает первостепенное экономическое значение.
Немаловажны также оказываются простота управления, надежность, проходимость и высокая ремонтоспособность в полевых условиях. Конструкторы нашли весьма эффективное и довольно оригинальное решение, взяв в качестве базового шасси сравнительно легкий трактор «Беларусь» ЮМЗ-6АЛ/6АМ, у которого экономичный двигатель небольшой (60 л.с.) мощности сочетаются с достаточно большим сцепным весом.
ЮМЗ-6АЛ/6АМ изначально не предназначался для основы спецтехники, и рама его не рассчитана на нагрузки при копании и работе отвалом.
Но конструкторы усилили ее дополнительной обвязочной рамой, что увеличило сцепной вес до 6,1 т и позволило использовать в качестве опоры бульдозерный отвал, который никогда не демонтируется.
Стрелу копательного ковша на обвязку установили на поворотной колонне, что позволило получить угол поворота в 160 градусов.
Особое внимание при создании ЭО-2621 было уделено простоте смены рабочих органов. Так, геометрия ковша позволяет использовать его как прямую и обратную лопату
Замену может сделать оператор с подсобником прямо на рабочем месте, поставив на грунт, отсоединив и повернув ковш, перевернув серьгу на 180 градусов и переложив гидроцилиндр в дополнительную пару кронштейнов на рукояти ковша. Работа выполняется в течение 20 мин.
Кроме штатного ковша, ЭО-2621 может комплектоваться ковшами увеличенного объема и узким траншейным, обратной лопатой со смещенной осью, позволяющей копать траншеи вплотную к стенам зданий, погрузочным ковшом, вилами, захватом, гидромолотом, зубом-рыхлителем, крановым крюком, несколькими видами грейферов. Всего на штатную подвеску ЭО-2621 может быть установлено 22 вида рабочих органов.
Судя по реакции пользователей, машина удалась вполне. Для ЭО-2621 обзор отзывов сводится к следующему: трудяга за разумные деньги. Особо отмечают простоту управления и ремонта, экономичный и надежный, легко запускающийся двигатель.
Характерный пример: житель сельской местности, не экскаваторщик и не тракторист, купил ЭО-2621 1991 г. выпуска (!) с текущей гидравликой, самостоятельно привел в порядок, выкопал несколько прудов в грунте III категории, и продолжает работать. Машина окупила себя за полгода; замена главного гидронасоса НШ-100 обошлась в 35 тыс. руб.
(!) Изношенные зубья ковша заменил самостоятельно, изготовив новые из штоков негодных гидроцилиндров.
Для первых серий ЭО-2621 отмечены жалобы на «рвущую» гидравлику и цепной привод поворота стрелы. После оснащения машины гидроприводом поворота стрелы и антикавитационными клапанами итальянского производства нареканий квалифицированных пользователей не отмечено. Дилетанты, эксплуатирующие ЭО-2621 «на убой», менять на аналоги не собираются; спрашивают – как ремонтировать.

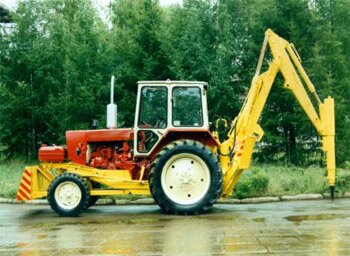

Экскаватор ЭО-2621
Основная задача ЭО-2621 — механизация земляных работ в различных категориях грунтов I – IV, для погрузочных работ и на строительстве дорог. Он может работать практически в любых климатических условиях, и рассчитан на эксплуатацию при температуре от -40° до +40°С.
Функциональность агрегата позволяет его применять для выполнения задач коммунального хозяйства, строительных работ и в энергетике. Недавно усовершенствованная гидросистема повышает его производительность и надежность.
Предназначение экскаватора
ЭО-2621 может использоваться для широкого фронта работ:
- при помощи обратной лопаты: для рытья траншей, котлованов, сбрасывая грунт в отвал или на грузовой транспорт;
- при помощи лопаты: для разработки небольших забоев, для возведения насыпей, для погрузки на транспорт:
- используя отвал: для засыпания траншей, чистки дорог от снега, сгребания строительного мусора.
Экскаватор находит широкое применение в повседневной работе строительных, ремонтных компаний, коммунальных служб, в осуществлении прокладки коммуникационных магистралей.
ЭО-2621 — надежен и неприхотлив
Учитывая, мягко говоря, огромный опыт создания военной техники, повышенные, даже исключительные требования к надежности оборудования, качество продукции ЧТЗ – вне сомнений.
Все агрегаты, будь-то на гусеничном ходу или на колесной базе, могут применяться в любых климатических условиях, в режимах усиленной и интенсивной эксплуатации.
Выбор рынков сбыта не ограничивается географически – от ледяных просторов Антарктиды до песчаной пустыни Кара-Кум, где уже побывали трактора с эмблемой Челябинского тракторного завода.
Преимущества ЭО-2621
Конструкция экскаватора, благодаря своей мобильности, предусматривает его использование в стесненных условиях, ограниченном пространстве. Надежность и долговечность данной техники дополнительно обеспечивается хорошей ремонтопригодностью, доступностью запчастей.
При необходимости, возможно крепление обвязочной рамы и рамы бульдозера, которая усилит раму экскаватора. Выносные опоры повышают устойчивость. Рабочее оборудование состоит из прямой и обратной лопаты со стандартным ковшом и бульдозера. Дополнительно, по желанию, заказчика, возможна поставка сменного оборудования грейфера, ковша увеличенного объема, вил, гидромолота или крана.
Гидромолот на базе ЭО-2621
Универсальная база экскаватора позволяет превратить ЭО-2621 в машины для выполнения самых разнообразных задач.
Высокая производительность экскаватора и малая энергоемкость позволяет окупать инвестиции в достаточно короткий срок.
Поэтому, ЭО-2621, даже при недостаточных финансовых возможностях организаций небольшого размера, эксплуатация экскаватора на условиях лизинга, будет выгодной как в краткосрочном, так и долгосрочном периоде.
Аналоги
Аналогом является минский трактор ПЭ-82, который разрабатывался одновременно с ЭО 2621, также на базе ЮМЗ-6АЛ/АМ, поэтому технические характеристики ЭО 2621в 3 не очень сильно отличаются от аналога: по мощности он немного сильнее, а конструкция меньше.
Несмотря на то, что экскаватор бульдозер ЭО 2621 уже морально устаревшая модель, удачное комбинирование в нем технических характеристик, возможностей выполняемых работ и низкой стоимости (около 1,5 млн. рублей), относительно зарубежных аналогов, позволяют оставаться ей очень востребованной в различных хозяйствах и на предприятиях. Кроме того, стоит добавить такие качества как ремонтопригодность и доступность запчастей.
Преимущества и недостатки
На фото ЭО 2621 выглядит как типовой советский трактор, но в отличие от многих моделей такого класса, экскаватор одноковшовый ЭО 2621 имеет преимущества, которыми эффективно пользуются малые и крупные хозяйства и предприятия.
- В первую очередь, это совокупность возможностей и цены, которая окупается максимально за 2 года, к этому можно прибавить срок эксплуатации, который поднимается выше указанного в нормативно–технической документации;
- Высокая ремонтопригодность и доступность запчастей;
- Оперативная смена рабочих органов на месте с использованием дежурных инструментов (без необходимости отгона в гараж);
- Экономичный двигатель и большой сцепной вес;
- Хорошо заводится при минусовых температурах.
К недостаткам можно отнести:
- Неприглядный внешний вид в сравнении с современной спецтехникой;
- Рабочее место не оборудовано гидравлическим устройством подъема и амортизацией.
Экскаватор ЭО-2621 В-3 имеет следующие рабочие параметры:
| Базовый трактор экскаватора | Беларус 82 |
| Двигатель экскаватора | Д243 |
| Мощность двигателя, кВт (л.с.) | 44 (60) |
| Мощность насосной установки, кВт (л.с.) | 42,8 (58,2) |
| Нагрузка на оси экскаватора , Н – на переднюю – на заднюю | 13000 |
| Преодолеваемый уклон твердого сухого пути, град. | 13 |
| Число сменных видов рабочего оборудования и рабочих органов, шт | 1 |
| Угол поворота рабочего оборудования в плане, град. | 180 – 8 |
| Удельный расход топлива, г/цикл (г/м3) | 34,2 (132,6) |
| Габаритные размеры (в танспортном положении), мм – длина – ширина – высота | 7000 |
| Масса экскаватора, кг | 6100 |
| Обратная лопата экскаватора | |
| Геометрическая емкость ковша, м3 | 0,25 ± 0,012 |
| Номинальная емкость ковша, м3 | 0,28 ± 0,014 |
| Наибольшая кинематическая глубина копания, мм | 4150 |
| Наибольший радиус копания на уровне стоянки, мм | 5300 |
| Наибольшая высота выгрузки в транспортные средства, мм | 3200 |
| Продолжительность рабочего цикла, с | 16 |
| Усилие копания, Н (кгс) | 35000 (3500) |
| Прямая лопата экскаватора | |
| Геометрическая емкость ковша, м3 | 0,25 ± 0,0125 |
| Номинальная емкость ковша, м3 | 0,28 ± 0,014 |
| Наибольший радиус копания, мм | 5000 |
| Наибольшая высота выгрузки, мм | 15000 |
| Продолжительность рабочего цикла, с | 210 |
| Отвал экскаватора | |
| Ширина захвата, мм | 2500 |
| Эргономические показатели экскаватора | |
| Уровень шума на рабоче месте машиниста, дБА | 85 |
| Уровень шума в зоне работы экскаватора, дБа | 85 |
| Вибрация на сидении и на полу кабины, дБ в октавных полосах по среднегеометрическим частотам, Гц 2 4 8 10 31,5 63 | 117 |
Прокладываете подземные коммуникации?
Мы предлагаем
ОБОРУДОВАНИЕ ДЛЯ ПРОКОЛА ГРУНТОВ:
Стоимость на рынке
Тракторная и экскаваторная техника никогда не была дешевым товаром, поскольку призвана создавать условия для получения ее владельцем прибыли. Тем не менее, всенародно любимый «петушок» ЭО-2621, при всей своей несомненной полезности, даже новый у разных продавцов редко переваливает за 2 млн. руб., удерживаясь на отметке 1,8-1,9 млн. рублей.
Вторичный рынок более лояльный для мелких фермеров и средних хозяйств с небольшим бюджетом на развитие технопарка: на Avito и других онлайн-площадках имеется достаточный выбор б/у «петушков» с потрясающим разбросом цен от 175 тыс. рублей до 1,2 миллиона. Уверены, вам не надо лишний раз объяснять, что все зависит от возраста и технического состояния техники, ее комплектности и готовности нынешнего владельца поторговаться. Больше всего доступных ЭО-2621 — это «пожилые» образцы на базе ЮМЗ-6 (чаще всего). Средняя же стоимость экскаваторов в хорошем состоянии — 400-600 тыс. руб., и можно рассчитывать, что приобретенная техника поработает даже без ремонта некоторое время (в среднем, 3-6 месяцев) и заработает себе на приличный апгрейд.
Экскаватор одноковшовый ЭО-2621/ЭО-2626 на базе трактора МТЗ-82 (стр. 1 )
Экскаватор «ЭО-2621», во многих регионах бывшего Союза известный по народному прозвищу «Петушок», является, пожалуй, самым известным на просторах бывшего СССР землеройным агрегатом. Этот универсальный трактор-бульдозер на пневмоколёсном шасси относится ко второй размерной группе (всего этих групп 6). Он предназначен для разработки различных грунтов, от первой до четвёртой категорий.
Экскаватор «ЭО-2621» успешно справляется с любым грунтом, начиная от песчаного и заканчивая тяжёлым глинистым. Несмотря на то, что крайняя категория по грунтам для данной техники определена как четвёртая, его эффективная эксплуатация возможна и в более сложных условиях, если при этом предварительно разрыхлить рабочую поверхность. Значение буквенного и цифрового обозначения в названии экскаватора следующее: «Э» – экскаватор; «О» – одноковшовый; «2» – относящийся ко второй группе (в неё входят экскаваторы, масса которых лежит в пределах 6,3–10 тонн); «6» – говорит о том, что экскаватор смонтирован на шасси серийного трактора; «2» – навесное оборудование экскаватора имеет жёсткое крепление; «1» – порядковый номер модели, присвоенный заводом-изготовителем.
Модельный ряд
Из модельного ряда можно выделить:
- Модификация ЮМЗ-6Л. Прототипом данной модели является трактор МТЗ-50.
- ЮМЗ-6АК. Трактор отличался кабиной с улучшенной обзорностью. Установка ВОМ на ЮМЗ значительно расширила функционал навесного оборудования.
- Модель ЮМЗ-6АЛ. Трактор обладал регулируемой рулевой рейкой, доработанной тормозной системой, обновленной приборной панелью и видоизмененным капотом.
- Модификация экскаватора ЮМЗ-6КЛ. Модель 6КЛ представлена в промышленном исполнении. На тракторе установлены стандартные блоки крепления бульдозерной и экскаваторной оснастки, гидравлика и гидросистема значительно усилены.
Помимо советских модификаций, существует еще модель Volvo BM-700. В 1974 году СССР продал Швеции проектную документацию на ЮМЗ-6, где разработали улучшенную версию трактора для внутреннего рынка.
В дальнейшем, после трактора ЮМЗ-6КЛ, развитие модельного ряда продолжили модернизированные и современные модели: ЗТМ-60 (с 1993 года), ЗТМ-82Л (с 1994 года), ЮМЗ-8271/8280 (с 1998 года), ЮМЗ-10280 (с 2000 года), ЮМЗ-8070/8080 (с 2003 года).
Самый распространенный ЮМЗ экскаватор — ЭО 2621А. Эту модель и сегодня можно встретить на любой строительной площадке.
ЭО-2621: технические характеристики
- Производительность машины – 40 кубометров в час.
- Радиус рытья: обратной лопатой – 5 м, прямой – 5 м.
- Возможная глубина копания – до 3 м.
- Объем ковша в стандартном варианте – 0,25 м. куб.
- Высота погрузки с использованием обратной лопаты – 2,2 м, вил, ковша или прямой лопаты – 3,3 м.
- Прилагаемое усилие при врезании в грунт: обратной лопатой – 26 кН, прямой – 25 кН.
- Среднее время рабочего цикла: прямой лопатой – 15 сек., обратной – 18.
- Грузоподъемность ЭО-2621 (при использовании крюка) – 500 кг.
- Подъем грузов на высоту до 3,8 м.
- При условии максимальной высоты подъема вылет стрелы составляет – 2,3 м.
- Давление в раздельных гидравлических системах: экскаватор – 10 МПа, бульдозер – 7,5 МПа.
- На экскаватор ЭО-2621 установлен дизельный силовой агрегат ДТ-65Н с мощностью 65 л/с.
- Скорость движения по плотному грунту – 19 км/ч.
- Ширина путевой колеи (по задним колесам) – 1550 мм.
- Дорожный просвет – 450 мм.
- Радиус поворота при условии нахождения навесного рабочего оборудования в положении для транспортировки (м) – 6,3.
- Габариты ЭО-2621 (м) – 6,48х2,2х3,8 (ДхШхВ)
- Вес машины – 6.1 т.
Несмотря
на то, что пограничная категория по грунту для данного экскаватора
является четвертой, успешная эксплуатация машины возможна и в более
сложных условиях, но при этом необходимо предварительно разрыхлить
рабочую поверхность.
В целом, анализируя приведенные выше
данные, можно сделать вывод: конечно, ЭО-2621, характеристики которого
нельзя назвать идеальными, не обладает экстраординарными способностями,
но этого от него и не требуется. Экскаватор предназначен для выполнения
ежедневной, обычной, рутинной работы. И он с этим прекрасно справляется.
Потребители
оценивают машину как надежную и очень экономичную, отличающуюся
простотой как в управлении, так и в ремонте, при этом сравнительно
недорогую во всех отношениях.
