Экскаватор caterpillar

Технические характеристики

Характеристики ковша:

• Тип устанавливаемого ковша – обратная лопата.
• Наименьшая вместимость устанавливаемого ковша – 0.8 метра кубических.
• Наибольшая вместимость устанавливаемого ковша – 1.2 метра кубических.
• Количество зубьев на нижней режущей кромке – 5.
• Предельное усилие на ковше – 206 килоньютонов.
• Ширина нижней режущей кромки ковша – 1000 миллиметров.
• Максимальная высота среза – 9870 миллиметров.
• Максимальная глубина копания – 7440 миллиметров.
• Максимальная высота разгрузки ковша – 7020 миллиметров.
• Минимальная высота разгрузки ковша – 1310 миллиметров.
• Максимальная досягаемость ковша по уровню грунта – 10680 миллиметров.

Характеристики двигателя

• Тип устанавливаемого двигателя – рядный, дизельный.
• Марка двигателя – C6.4 ACERT.
• Производитель двигателя – Caterpillar.
• Количество цилиндров – 6.
• Суммарный рабочий объем – 6370 кубов.
• Номинальная мощность на выходе – 103 киловатта/140 лошадиных сил (при 1800 об/мин).
• Номинальная частота вращения коленчатого вала – 1800 оборотов в минуту.
• Тип системы охлаждения – жидкостная.
• Тип системы впрыска – непосредственный впрыск топлива.
• Диаметр цилиндров – 102 миллиметров.
• Ход поршней – 130 миллиметров.
• Наименьший расход топлива за один рабочий час при небольших нагрузках – 10 литров.
• Наибольший расход топлива за один рабочий час при небольших нагрузках – 14 литров.
• Наименьший расход топлива за один рабочий час при средних нагрузках – 17 литров.
• Наибольший расход топлива за один рабочий час при средних нагрузках – 20 литров.
• Наименьший расход топлива за один рабочий час при высоких нагрузках – 20 литров.
• Наибольший расход топлива за один рабочий час при высоких нагрузках – 23 литров.
• Наименьшая скорость самостоятельного передвижения – 3.2 километра в час.
• Наибольшая скорость самостоятельного передвижения – 5.5 километров в час.

Габаритные размеры

• Конструкционная длина экскаватора- 8960 миллиметров.
• Ширина по гусеничной платформе – 2980 миллиметров.
• Полная высота по кабине – 3120 миллиметров.
• Наименьший радиус поворота платформы – 2750 миллиметров.
• Наименьший радиус поворота платформы – 2750 миллиметров.
• Горизонтальный вылет – 9830 миллиметров.
• Наименьший дорожный просвет гусеничной платформы – 450 миллиметров.
• Ширина колеи – 2380 миллиметров.
• Гусеничная база – 3650 миллиметров.
• Длина гусеничной ленты – 4455 миллиметров.
• Опорная длина гусеничной ленты – 3650 миллиметров.
• Ширина башмаков (вариант 1) – 500 миллиметров.
• Ширина башмаков (вариант 2) – 600 миллиметров.
• Ширина башмаков (вариант 3) – 700 миллиметров.
• Ширина башмаков (вариант 4) – 800 миллиметров.

Популярные статьи по тематике “Строительная и дорожная техника”

	Спецтехника в строительстве. Ни одно строительство не сможет обойтись без такой техники как самосвал, приобрести который вы можете на http://www.tdumpers.ru/. Самосвал – это грузовой автомобиль с кузовом, позволяющим производить самостоятельную разгрузку сыпучего строительного материала…
	Преимущество приобретения мобильных зерносушилок.Мобильные зерносушилки – это агрегаты, которые прекрасно подходят для средних и небольших фермерских хозяйств. Их основное преимущество заключается в том, что они просты в применении, а для работы не требуют…
	Преимущества аренды экскаваторов. Экскаватор представляет собой землеройную машину, которую используют для проведения различных земляных и строительных работ. Поскольку покупка экскаватора  – это приобретение дорогостоящее, то такая услуга, как аренда – это оптимальное и…
	Бетоносмеситель с самозагрузкой D’AVINOМобильные бетонные заводы с самозагрузкой предназначены для изготовления бетона малой производительности: от 5 до 21 куб.м./час. Выполняя 5-7 замесов в час, они обеспечат Вас необходимым количеством качественного бетона в любое…
	Опалубка ФАРЕЗИН – высокое качество по доступной цене. Технология монолитного строительства в последние годы получает все большее распро-странение. Особенно в конструкциях, когда важны прочность и долговечность каркаса, гибкость планировки помещений и возможность последующих перепланировок. Сегодня отечественный строительный рынок…

Аренда спецтехники в ЧелябинскеКонструкция современных экскаваторов | Виды экскаваторовТелескопические подъемникиАренда строительной техники в Санкт-ПетербургеЧто такое железнодорожная насыпь, и зачем она нужна?

Где производят Caterpillar

Если рассматривать страны, где производится продукция Caterpillar, станет понятно, что география деятельности компании обширна. Дочерние предприятия, фирмы с правом использования логотипа, официальные представительства выпускают и реализуют разноплановую продукцию на территориях:

• Южной и Северной Америки;
• Азиатско-Тихоокеанского региона;
• Ближнего Востока;
• Европы;
• Африки.

Благодаря использованию высокотехнологичного оборудования, постоянному усовершенствованию технологий продукция концерна пользуется спросом в большинстве отраслей человеческой деятельности.

Колёсные экскаваторы

Одной из главных особенностей этого специализированного оборудования является высокая скорость передвижения и мобильность. Если вы купите мощный колесный экскаватор Caterpillar, он станет самой универсальной машиной в вашем парке, способной выполнять широкий спектр задач.

• Cat M315D2

  Колесный экскаватор

  Модель двигателяCat C4.4KМощность102 кВтМаксимальная рабочая скорость37 км/ч

• Cat M316D

  Колесный экскаватор

  Cat C6.6Модель двигателяCat C6.6Мощность двигателя118 кВтМаксимальная крейсерская скорость37 км/ч

• Cat M317D2

  Колесный экскаватор

  Cat C4.4Модель двигателяCat C4.4Мощность108 кВтМаксимальная крейсерская скорость34 км/ч

• Cat M318D

  Колесный экскаватор

  Cat C6.6Модель двигателяCat C6.6Мощность двигателя124 кВтМакс. скорость движения37 км/ч

• Cat M320D2

  Колесный экскаватор

  Cat C7.1 Модель двигателяМощность двигателя124 кВт л.с.Максимальная скорость движения37 км/ч

• Cat M322D

  Колесный экскаватор

  Модель двигателяCat C6.6Дополнительная мощность123 кВт Максимальная скорость движения25 км/ч

• Cat M318D MH

  Погрузчик

  Модель двигателя Cat C6.6Мощность двигателя19000 — 22700 кгСкорость движения25 км/ч

• Cat M322D MH

  Транспортер

  Модель двигателяCat C6.6KGVWR23500-25700kgMaximum speed25km/h

Блок: 3/8 Количество символов: 1241
Источник : https://www.vost-tech.ru/produkciya/katalog_produkcii/ekskavator_caterpillar/

Цена на Катерпиллер 428 Е

Цена на Cat 428 Е 2011- 12 гг выпуска начинается с 2,8 и доходит до 5 миллионов рублей, можно подобрать и модели более раннего выпуска. Средняя стоимость во многом зависит не только от состояния машины и ее комплектации, но и от региона продажи и составляет:

• Для моделей Б/У 2006 -2008 года ‒ от 1, 5 до 2.2 миллиона рублей;
• 2009‒2010 гг ‒ до 3,2 миллионов рублей.

Caterpillar 428 Е – несомненный лидер среди экскаваторов-погрузчиков. В качестве близких аналогов можно назвать New Holland B115, JCB 3CX и Volvo BL-71. Главное свидетельство популярности Cat 428 Е ‒ его распространенность во всех регионах России и ближнего зарубежья, что дает преимущества при покупке запасных частей. Функциональный дизайн в сочетании с яркой оранжевой электростатической покраской создает особый узнаваемый имидж, что в сочетании с отличными техническими параметрами Caterpillar 428 Е делает его очень привлекательным в своей ценовой нише.

Эксплуатация и обслуживание

К достоинствам техники относится простота и удобство обслуживания. Точки проведения сервисных работ находятся в зоне доступа с уровня земли, что гарантирует высокую скорость и эффективность осмотра и ремонта экскаватора Кат 320.

Система очистки воздуха предусматривает установку двух фильтров, при загрязнении которых появляется световой индикатор на мониторе. В базовую сборку входит установка необслуживаемых АКБ и выключателей массы.

Блок фильтров гидравлической и топливной систем, а также гидронасосы расположены в правом отсеке. В левом находятся радиатор, система охлаждения масла и надувочного воздуха, конденсатор кондиционера. Доступ к ним открывается с уровня земли. На радиатор устанавливается расширительный бак и сливной кран.

Блок смазки стрелового оборудования расположен в самой конструкции, что гарантирует тщательное смазывание деталей агрегата. Замена ГСМ осуществляется максимально просто.

Рабочее место оператора

Благодаря простоте и удобству управления, а также комфортным условиям работы, экскаватор 336D позволяет оператору сосредоточиться на выполняемых операциях. Кабина. Кабина просторна и удобна, имеет надежную шумоизоляцию, что помогает оператору сохранять высокую производительность на протяжении всей рабочей смены. Переключатели управления работой кондиционера и дополнительного оборудования удобно расположены на правой стенке кабины. Основные переключатели и ручка управления регулятором подачи топлива находятся на правой панели управления. Монитор расположен таким образом, чтобы облегчить восприятие отображаемой информации и максимально увеличить обзор. Сиденье. По заказу гусеничные экскаваторы могут быть оборудованы сиденьем с пневматической подвеской. Все сиденья, устанавливаемые на экскаватор, имеют большое количество регулировок, позволяющих настраивать сиденье в соответствии с ростом и весом оператора, включая регулировку положения в продольном направлении, высоту сиденья и жесткость подвески. Каждое сиденье оснащается подлокотниками, положение которых может быть отрегулировано в широких пределах, и ремнем безопасности с инерционной катушкой. Микроклимат в кабине. В стандартную комплектацию кабины входит система приточной вентиляции с фильтром, поддерживающая в кабине избыточное давление. На правой панели управления имеется переключатель режимов вентиляции: подачи наружного воздуха либо рециркуляции воздуха в кабине. Рычаг включения гидравлической системы. Органы управления начинают функционировать только при переводе данного рычага в рабочее положение, что делает эксплуатацию экскаватора более безопасной. Органы управления. Рычаги управления экскаватора 336D расположены таким образом, чтобы предплечья оператора во время работы лежали на подлокотниках. Для снижения утомляемости оператора углы отклонения рычагов в продольном направлении больше, чем в поперечном. Рукоятки рычагов управления удобно обхватываются ладонью. Кнопка включения звукового сигнала и кнопка включения режима минимальных оборотов холостого хода расположены на левой и на правой рукоятке. Органы управления рабочим оборудованием. Удобные рычаги управления с расположенными на них кнопками и ползунковыми переключателями обеспечивают управление всеми рабочими орудиями, включая приводы поворота. Ползунковые переключатели предназначены для точного управления гидромеханическими рабочими орудиями, они позволяют создать более комфортные условия работы и снизить утомляемость оператора. Окно в крыше. Благодаря уникальному большому окну в крыше с поликарбонатным стеклом обеспечивается отличный обзор пространства над машиной, что особенно полезно при выемке фунта выше уровня опорной поверхности экскаватора. Остекление кабины. Все стекла закреплены непосредственно в проемах панелей кабины без оконных рам. За счет этого увеличивается поле обзора. В зависимости от условий применения и по желанию оператора может устанавливаться либо легко открывающееся разделенное ветровое стекло, либо цельное неоткрывающееся ветровое стекло.


• Ветровое стекло разделено в соотношении 50/50. Обе части стекла могут быть открыты и закреплены в верхнем положении.
• Верхняя часть ветрового стекла, разделенного в отношении 70/30,в открытом положении фиксируется над оператором. Нижняя часть ветрового стекла закруглена, что улучшает обзор в нижней части поля зрения и делает стекло более удобным для очистки щетками стеклооч истителя.
• Открывающиеся ветровые стекла обоих типов оснащаются устройством открытия стекла одним нажатием.
• Неоткрывающееся ветровое стекло может изготавливаться из обычного или ударопрочного многослойного стекла.
• Гантируют прекрасный обзор при работе в плохих погодных условиях. Благодаря параллельному перемещению щеток стеклоочиститель очищает практически всю площадь ветрового стекла, не оставляя загрязненных участков, ухудшающих обзор.

Наружное оборудование кабины. Толстостенная трубчатая рама, расположенная снаружи по периметру основания кабины, улучшает сопротивление усталостным нагрузкам и вибрациям. Такая конструкция позволяет крепить систему защиты от падающих предметов FOGS непосредственно к кабине при помощи болтов. Установка системы FOGS может быть выполнена как на предприятии-изготовителе, так и в процессе эксплуатации машины. Это обеспечивает соответствие экскаватора общим требованиям безопасности и требованиям, связанным с особенностями рабочей площадки.

Гидравлическая система

Гидравлические системы землеройных машин Caterpillar обеспечивают требуемую мощность и точность движений.


Расположение элементов системы. Схема гидравлической системы экскаваторов Caterpillar и размещение входящего в нее оборудования обеспечивают высокий КПД гидравлического привода. Благодаря компактному размещению силовых гидронасосов, гидрораспределителей и гидробака, была уменьшена длина трубопроводов. Это позволило уменьшить потери на трение и падение давления в трубопроводах гидросистемы. Компоновка экскаватора также создает более комфортные условия для оператора за счет установки радиатора на поворотной платформе со стороны кабины. Благодаря этому наружный воздух всасывается в отсек двигателя со стороны оператора, а нагретый воздух и шум двигателя выходят на противоположную от оператора сторону. При этом снижаются уровень шума и количество теплоты, поступающие в кабину из моторного отсека. Режим подъема тяжелых грузов. Позволяет максимально повысить грузоподъемность экскаватора. Тяжелые грузы могут перемещаться в пределах рабочей зоны машины без потери устойчивости. Система согласованного управления гидронасоса. Данная система позволяет максимально использовать производительность обоих гидронасосов в пределах мощности двигателя при проведении любых работ. Благодаря этому может быть обеспечена более высокая скорость перемещения рабочих органов, а также реализованы большие значения угловой скорости и моментов на выходе приводов вращения, за счет чего возрастает производительность машины. Гидравлический контур управления. Насос контура управления не связан с насосами основных контуров гидравлической системы. Этот насос обеспечивает управление рабочим оборудованием, приводами поворотной платформы и механизмом хода экскаватора. Контур рекуперации энергии стрелы и рукояти. Контур рекуперации энергии стрелы и рукояти позволяет уменьшить затраты мощности, потребляемой в процессе опускания стрелы и втягивания рукояти. Это позволяет увеличить КПД, сократить время цикла и уменьшить потери давления, благодаря чему возрастает производительность, сокращаются затраты на эксплуатацию и увеличивается топливная экономичность. Электронная система управления. При помощи монитора можно задать до десяти комбинаций производительности насоса и давления в гидравлической системе. Благодаря этому устраняется необходимость в настройке гидравлической системы при каждой смене рабочего орудия. Дополнительный гидрораспределитель. Дополнительный щгрораспределитель входит в стандартную комплектацию. По заказу на экскаваторе могут быть смонтированы контуры управления, позволяющие использовать различные рабочие органы высокого и среднего давления, включая гидравлические ножницы, грейферы, гидравлические молоты, измельчители, а также оборудование других типов. Амортизаторы гидравлических цилиндров. Амортизаторы установлены в проушинах штоков гидроцилиндров стрелы и в обеих проушинах гидроцилиндров рукояти. Они демпфируют ударные нагрузки, снижая уровень шума и продлевая срок службы гидроцилиндров. Стрела Smart Boom. Уменьшает передачу нагрузок и вибраций на машину и обеспечивает удобство при работе.


Разработка горной породы. Разработка горной породы и заключительные работы выполняются легче, проще и быстрее

Стрела SmartBoom упрощает работу и позволяет оператору сосредоточить внимание на рукояти и ковше. Стрела же свободно перемещается вверх и вниз, не потребляя мощность насоса

Работа гидравлическим молотом. При разработке горной породы стрела свободно перемещается за молотом. Благодаря этому удается избежать ударов вхолостую и перегрузки молота, это увеличивает срок службы молота и машины. Аналогичные преимущества стрела SmartBoom имеет и при работе с виброплитами для уплотнения. Загрузка самосвалов. Повышена производительность и топливная экономичность при загрузке самосвалов с возвышения. Время цикла возврата уменьшено, а при опускании стрелы не потребляется мощность гидронасоса.


444

Данная модель имеет регулируемую нагрузку, а также современную гидравлическую систему. Он может развивать скорость до 40 километров в час.

Caterpillar 444 имеет следующие технические характеристики:

• Двигатель — Cat #3054.
• Общий (рабочий) вес — 10700 кг.
• Максимальная глубина при копании — 4673 см.
• Общая чистая мощность — 73 кВт.
• Максимальная грузоподъемность — 3911 кг.

Цена: от 4 400 000 до 10 000 000 рублей.

Универсальный экскаватор

Экскаваторы Caterpillar — это современное специализированное оборудование высокого качества. Он подходит для работы даже в труднопроходимой местности. Экскаваторы этой марки легко управляются и маневрируют. Цена экскаваторов Caterpillar зависит от конкретной модели и комплектации.

В среднем, стоимость спецтехники Caterpillar колеблется от 1200000 до 2000000 рублей. Наличие дополнительного оборудования увеличивает стоимость экскаваторов. Например, экскаватор-погрузчик Caterpillar 444e, фото которого можно найти в Интернете, имеет довольно высокую цену. Посмотрите еще один экскаватор-погрузчик JCB.

Стоимость 444e почти в два раза ниже стоимости такого же трактора Caterpillar 444.

Покупаете ли вы стандартный экскаватор или тракторный экскаватор Caterpillar, вы можете быть уверены, что это оборудование прослужит вам долгие годы. При этом отдавайте предпочтение моделям, сошедшим с конвейера Caterpillar в России.

Даже замена запасных частей для этого специального оборудования требуется редко. К управлению экскаваторами этой марки могут быть привлечены даже начинающие операторы.

Об экскаваторе volvo.

Рабочее оборудование

Ёмкость стандартного ковша экскаватора составляет 1,2 кубометра. Большим углом наклона увеличивается производительность. Стрела сложной кинематики легко перемещаема в различных направлениях. Для управления экскаваторным ковшом Caterpillar 320DL используется гидравлическая система с давлением 35 МПа. Рабочая жидкость перекачивается со скоростью 428 литров в минуту.

В базовую комплектацию данной модели экскаватора входит стрела длиной 5,7 метров, с рукоятью на 2,9 метров. В качестве дополнительных опций, Катерпиллер выпускает также оборудование и других размеров, которое можно приобрести через дилерскую сеть компании. Установка удлинённого комплекта для ковша экскаватора позволяет значительно расширить спектр выполняемой данной техникой задач, с одновременным повышением эффективности её использования.

С момента появления данной модели на рынке (2007) выпускались версии, отличающиеся характеристиками, предустановленным оборудованием и дополнительной комплектацией. На российском рынке можно найти подержанные экскаваторы Caterpillar 320DL с фронтальным отвалом или с удлиненной стрелой. Модификации выпускаются и с уменьшенным радиусом поворота.

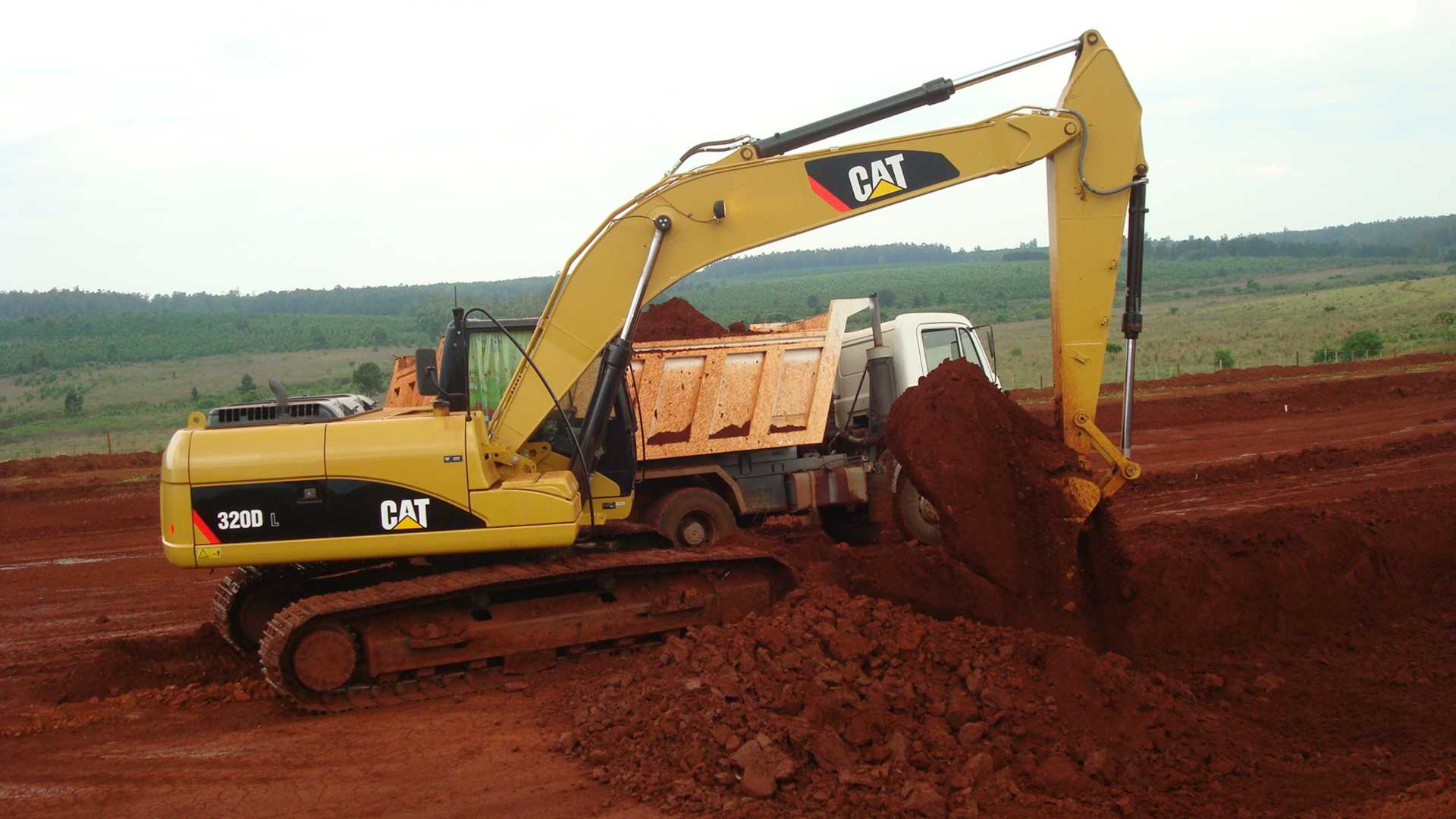

Базовое оснащение гусеничного экскаватора Caterpillar 320DL включает стандартный ковш и устройство быстросъема для замены навесного оборудования. Для установки некоторых вспомогательных рабочих инструментов дополнительно потребуется адаптер.

Навесное оборудование

В стандартную комплектацию входит установка системы быстрой замены рабочих органов. Цена Cat 320 зависит от модификации и комплектации машины. Установка некоторых сменных агрегатов производится посредством адаптера. Универсальность экскаватора обусловлена возможностью установки:

• бура, используемого с грунтами любой категории. С ним машина может работать на строительной площадке и месте разработки полезных ископаемых. Для его установки требуется адаптер;
• гидравлических ножниц, которые используются при сносе строительных объектов. Они характеризуются большим усилием, за счет которого осуществляется разрушение конструкций на основе бетона, а также рельс. За счет установки ротатора обеспечивается максимальная точность и возможность выставления угла наклона рабочего органа. Монтаж производится с помощью адаптера;

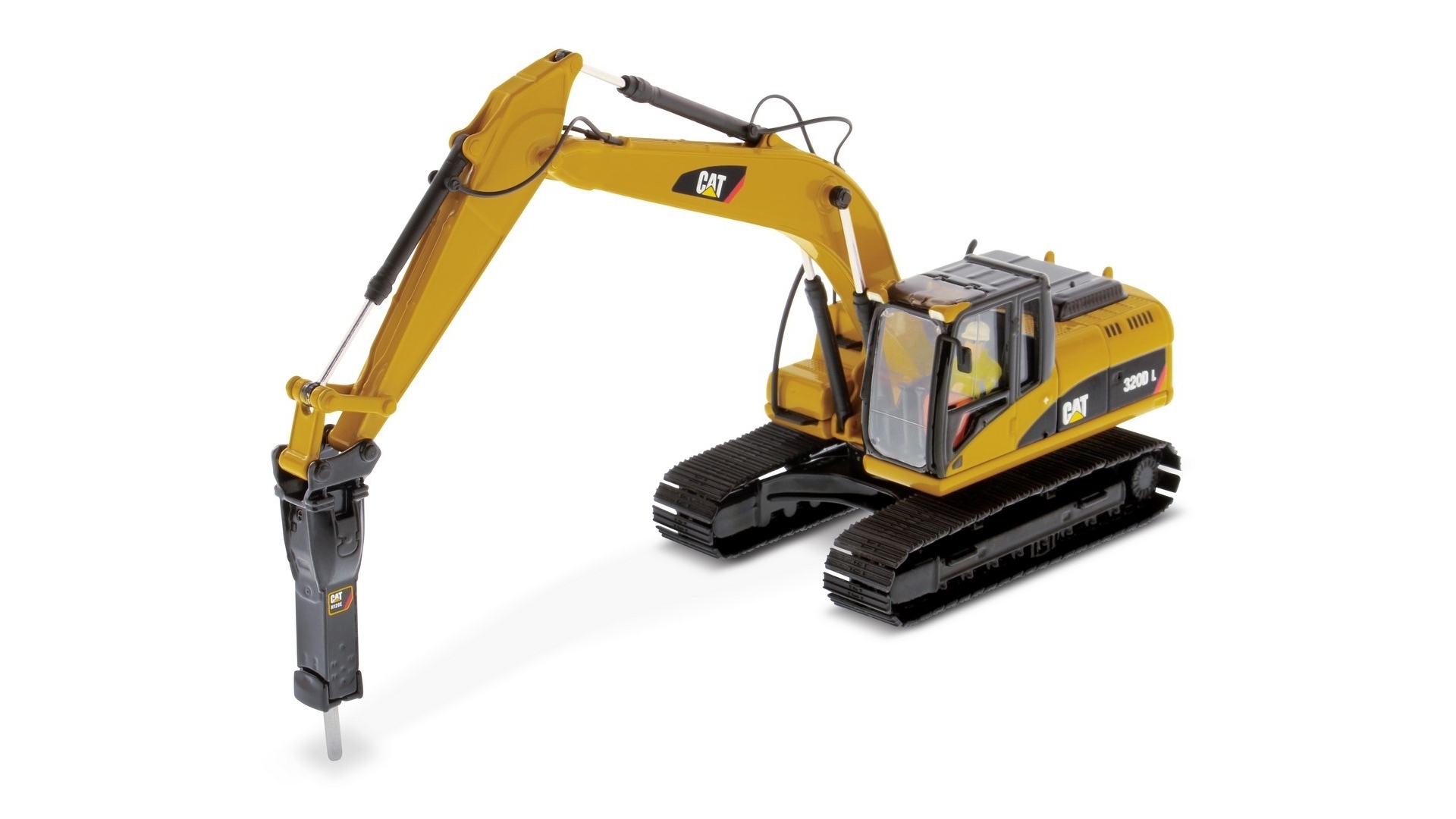

• гидромолота, который используется при демонтажных работах с конструкциями и материалами на основе бетона и асфальтобетона. Установка производится через адаптер;
• ковша для земляных работ, который входит в базовую комплектацию Кат 320. Данные ковши отличаются по объему, размерам, назначению и количеству зубьев. Для установки не требуется адаптер;
• ковша для планировки территорий, он может производить погрузочно-разгрузочные операции с сыпучими материалами. Агрегат не оборудуется зубьями, имеет несколько увеличенную ширину по сравнению со стандартным рабочим органом. Монтаж не требует применения адаптера;
• фронтального отвала, который используется для очистки и планировки территорий при условии наличия рыхлых грунтов. Входит в стандартную комплектацию нескольких модификаций, может устанавливаться опционально.

Назначение

Экскаватор отличается довольно широким спектром применения. Техника может использоваться в таких отраслях, как добывающая, строительная и коммунальная. Машина наиболее востребована при выполнении следующих видов работ:

•   выкапывании котлованов под сооружение фундаментов;
•   разработке траншей под магистральные трубопроводы и коммуникационные сети;
•   разравнивании строительных площадок;
•   проведении погрузочно-разгрузочных операций;
•   возведении песчаных насыпей;
•   разработке месторождений.

Диапазон рабочих температур составляет -50/+50 градусов, что обеспечивает возможность работы в любое время года. К преимуществам машины относится экономичность как с точки зрения потребления горючего, так и затрат на обслуживание. Разработчики предусмотрели технические решения, которые уменьшают расходы на ремонт, эксплуатацию и уход за техникой. По окончании смены оператор может проконтролировать наработку.

Компания Cat занимается производством моделей с компактным, стандартным и уменьшенным радиусом поворота, что является ее особенностью. Потребитель может подобрать машину с необходимыми параметрами.

К системам контроля Cat 320DL относится система Product Link, которая отслеживает положение экскаватора, продолжительность смены, его эксплуатационное состояние. Кроме того, она гарантирует безопасность.

Доступ к данным бортового компьютера возможен без непосредственного подключения к технике, считывать информацию можно дистанционно благодаря установке системы Connect LINK. Это положительно сказывается на производительности работ, позволяет контролировать процесс и определять сроки выполнения поставленной задачи.
