Дизельный двигатель ММЗ Д-245
Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок, представляют собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположением цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия. Основными сборочными единицами дизеля являются: блок цилиндров, головка цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска применен турбонаддув с промежуточным охлаждением наддувочного воздуха. Использование в устройстве наддува турбокомпрессора с регулируемым давлением наддува позволяет иметь на дизеле улучшенную приемистость, обеспеченную повышенными значениями крутящего момента при низких значениях частоты вращения коленчатого вала и высокий уровень соответствия требованиям к содержанию вредных выбросов в отработавших газах. Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок Блок цилиндров и коленвал Д-245
Газораспределение и клапаны Д-245

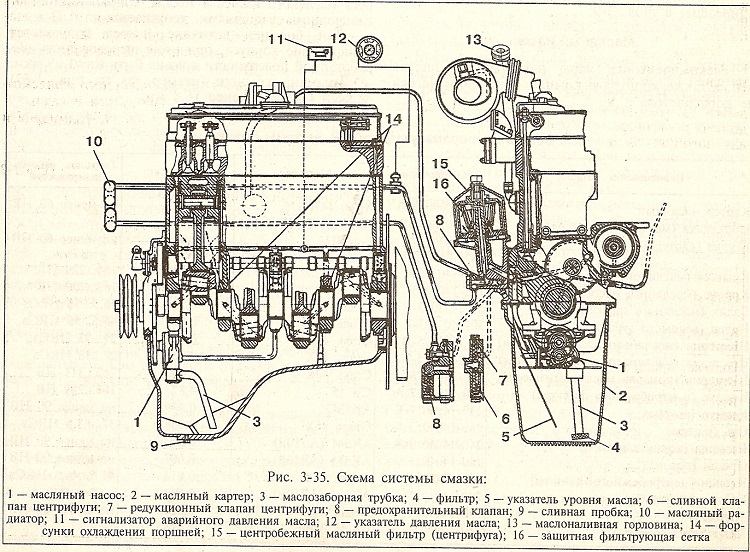

Система смазки Д-245
Топливная система Д-245
ТНВД Д-245
Система охлаждения Д-245 Технические параметры и рабочие характеристики дизельного двигателя Д-245 Изготовитель — ММЗ (Минский моторный завод) Тип — 4-х тактный, рядный с турбонаддувом Число цилиндров, шт — 4 Способ смесеобразования — Непосредственный впрыск топлива Степень сжатия (расчетная) — 15,1±1 Диаметр цилиндра, мм — 110 Ход поршня, мм — 125 Рабочий объем, л — 4,75 Порядок работы — 1-3-4-2 Система охлаждения — жидкостная Номинальная частота вращения, об/мин — 2200 Мощность номинальная, кВт — 77+4 Максимальный крутящий момент, Нм — 385,5 Удельный расход топлива, г/кВтч — 236 Зазор между впускным клапаном и коромыслом на холодном дизеле, мм — 0,25…0,30 Система питания дизеля Д-245 Топливный насос Тип: четырехплунжерный, рядный, с подкачивающим насосом 4УТНИ-Т Регулятор: механический центробежный, всережимный, прямого действия, с автоматическим увеличением подачи топлива при пуске дизеля. Давление начала впрыска топлива — 21,6+0,8МПа (220+8 кгс/см2) Форсунки: ФДМ-22 17.1112010-01
Воздухоочиститель Комбинированный: моноциклон (сухая центробежная очистка) и воздухоочиститель с масляной ванной
Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором. Система охлаждения
Тип: Жидкостная, закрытая с принудительной циркуляцией жидкости, контролем температуры термостатом и шторкой радиатора, управляемой с места оператора. Нормальная рабочая температура от 80С до 95С. Емкость системы охлаждения 19 л. Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М. Система смазки
Тип: комбинированная, с жидкостномасляным теплообменником (ЖМТ). Очистка масла: центробежный масляный и сетчатый фильтр предварительной очистки масла. Минимальное давление масла: 0,08 МПа (0,8 кгс/см2) при 600 об/мин. Рабочее давление 0,2…0,3 МПа (2…3 кгс/см2). Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2). Емкость системы смазки – 15 л. Система пуска двигателя
Электростартерная, 24 В, номинальной мощности 4,0 кВт. Генератор — Переменного тока, номинального напряжения 14 В, мощностью 1150 Вт.
Тюнинг
Конструктивные особенности силового агрегата Д 245.9 дают возможность сравнительно легко увеличить его мощность, не прибегая к серьезным переделкам. Так, например:
- заменив имеющуюся выхлопную систему на более современную, можно получить прибавку мощности примерно на 20…25 л. с.;
- турбонаддув большего давления, установленный на место штатного, поможет поднять мощность мотора до 150 л. с.
Принимая решение о проведении работ, которые приведут к увеличению мощности двигателя, необходимо проконсультироваться со специалистами, имеющими опыт в проведении таких работ. Квалифицированные автомеханики смогут увеличить мощность мотора Д-245.9 и до 200 л. с., заменив коленчатый вал, форсунки, топливный насос, турбину и осуществив комплексную настройку.
Кроме того, обратившись в специализированную автомастерскую, можно с помощью чип-тюнинга улучшить динамические характеристики мотора, устранив одновременно ошибки заводских прошивок.
История двигателя Д-245
Год 63-й ознаменовался началом развития моторной промышленности в Минске, когда на базе цеха тракторов (МТЗ) налажено создание двигателей. Вначале товар шёл на внутреннее, сельскохозяйственное использование. По мере роста спроса, изделия унифицировали, поставив на грузовики и уборочную технику.
Первым универсальным агрегатом стал «Д-245», который заменил «Д-240» в 84-ом году. Эксплуатация самоходными установками породила модификации: двигатель Д245 2S2,(S2) и др. А уже в 92-ом стартовало производство разновидности Д-245.1, предназначенной грузовикам, таким как ГАЗ-3308 (081, 09) и др.
Конструктивно, база это рядное изделие с четырьмя камерами, расположенными вертикально. Вал распределения пяти, а не трёх опорный, помпа подаёт топливо с применением иного характера настроек, в этом и заключаются отличия двигателя Д 240 и Д 245. В остальном, показатели остались неизменными: объём камер 4750 см3, порядок работы – «1342». Совместно с топливной экономичностью, мотор вырабатывает до 164 лошадей, и показывает импульс на уровне 595 Нм. Установка весит 560кг, активация двигателя выполнятся электрическим стартером на 12В.
За счёт популярности, надёжного и живучего исполнения, мотор получил продолжение и сегодня выпускается в семи модификациях. Вариант 2016 года выпуска подогнан под показатели экологии «Евро-5», что позволило продавать продукт в Европейские страны.
ГАЗ-3308 «Садко»:
Основные неисправности Д-245
Большинство владельцев характеризует этот мотор как надежную и проверенную временем конструкцию, которая сравнительно редко требует ремонта. Однако, довольно частой проблемой является неудовлетворительное качество обработки деталей и сборки, что приводит к повышенному шуму при работе и вибрациях.
Данная проблема проявляет себя и в увеличенном расходе масла, что значительно снижает экономичность агрегата при использовании. В связи с этим профессионалы рекомендуют регулярно менять уплотнители, а также прокладки. При желании продлить срок службы топливной системы, в частности, бензонасосу, рекомендуется своевременно прочищать и менять дизельный фильтр.
Если пренебрегать подобным советом или использовать низкокачественная топливо, одна форсунка или сразу несколько могут засориться, что приведет к потере двигателем работоспособности.
Технические характеристики мотора Д-245
База и модификации агрегата, это устройства, работающие за счет зажигания рабочей смеси посредством сжатия. Мотор выполняет четыре такта, оборудован четырьмя камерами с вытеснителями. Введение рабочей смеси происходит непосредственно в камеру.
Главные комплектующие двигателя: остов, головку камер вытеснителя, вытеснители, шатунные механизмы, коленчатый вал с маховиком. Показатели достигаются благодаря применению турбинного наддува с охлаждением вводимых воздушных масс. Турбинный компрессор, способный регулировать напор воздуха, поднимает значение импульса на пониженных оборотах, увеличивая приёмистость.
Поршень:
Технические характеристики двигателя Д-245:
| Показатель: | Значение: |
| Сборка налажена | Завод моторов в Минске |
| Выпускается с момента | 84-наши дни |
| Сырьё остова мотора | чугун |
| Питание мотора | Дизель, впрыск |
| Число и расположение камер | Четыре, ряд |
| Порядок работы камер | «один – три – четыре — два» |
| Перепускных вентилей на камеру, (шт.) | 2 |
| Сечение камеры, (мм.) | 110 |
| Перемещение вытеснителя мотора, (мм.) | 125 |
| Компрессия мотора | 15,1; 17,0 |
| Суммарный объём камер мотора, (л.) | 4,75 |
| Мощь мотора, (лошадей/мин-1) | 75-170/1800-2400 |
| Импульс мотора, (Нм.) | 344-650/1400-2100 |
| Соответствие стандарту мотора, (Евро.) | «ноль — пять» |
| Вес базового мотора, (кг.) | 450 |
| Утрата смазки мотором, (% к топливу) | 1,3 (Евро «0»); 1,2 (…«4»); 0,4 (…«2»); 0,3 (…«3»); 0,2 (…«5») |
| Система смазки двигателя Д 245 | Напор + брызги + пар |
| Масляная марка | 5(15)W-40 |
| Масла в моторе, (л.) | 12 |
| Период смены масла в моторе, (км.) | 250000 |
| Габариты мотора ДхШхВ, (мм.) | 965х676х968 |
| Ресурс двигателя, (км.) | 300000 |
ГАЗ-3309:
Первая выпущенная модификация силовой установки Д-245 соответствовала стандарту экологии Евро-0. В дальнейшем, после ужесточения требований, мотор неоднократно дорабатывали, что бы подогнать под меняющиеся стандарты.
| Соответствие стандарту | Начало выпуска, год |
| Евро 0 | 1984 |
| Евро 1 | 1998 |
| Евро 2 | 2005 |
| Двигатель Д 245 Евро 3 | 2008 |
| Евро 4 | 2011 |
| Евро 5 | 2016 |
Что бы различать установки между собой, двигатель Д-245, соответствующий стандартам «Евро 2 » и «Евро 3» в маркировке имел соответствующие обозначения «Е2» и «Е3». Моторы применялись на автомобилях модификации «Валдай»: ГАЗ-33104 (1,2,3) и др.
Мотор Д-2457Е3 (ГАЗ-33104):
Неисправности двигателя Д 245
Двигатель за время эксплуатации постоянно улучшался и подвергался доработке. Однако, у техники, присутствуют слабые места.
К часто возникающим проблемам относятся:
| Причина | Устранение |
| 1. Силовая установка не заводится | |
| Воздушные пробки в элементах подвода горючего. | Устранение воздушных масс возможно посредством прокачки топлива. Операция выполняется ручной помпой. |
| Топливная помпа не выполняет функции. | Демонтировать и отремонтировать помпу. |
| Топливные фильтры засорены | Промыть или заменить фильтры |
| 2. Агрегат не набирает необходимую мощность. | |
| Привод топливной помпы открывается не до конца. | Отрегулировать приводы, управляющие рычагом. |
| Тонкий фильтрующий элемент забит грязью. | Демонтировать и поменять фильтр. |
| Не работают инжекторы мотора. | Диагностика распылителей, чистка, регулировка. |
| Сбился угол, отвечающий за подачу смеси. | Регулировка угла опережения. |
| Засорён очиститель воздуха. | Проверьте и почистите очиститель. |
| Не исправлена топливная помпа. | Демонтировать помпу, починить. |
| Снижено давление наддува. | Демонтируйте турбинный компрессор, отремонтируйте. |
| Нарушение уплотнения механизма, охлаждающего надувочный воздух. | Диагностировать и устранить утечку. |
| 3. Дым при эксплуатации силового агрегата. | |
| Чёрный чад | |
| Засорён очиститель воздуха. | Диагностика и очистка. |
| Игла в сопле распылителя залипла. | Диагностика и определение не работающего устройства, чистка. |
| Топливная помпа не исправна. | Демонтировать и устранить неполадки в помпе. |
| Белый дым | |
| Агрегат холодный. | Прогрейте мотор до рабочей температуры. |
| Попадание жидкости в горючее. | Слить старый дизель, заменить новым. |
| Сбился угол, отвечающий за подачу смеси. | Регулировка угла опережения. |
| Чад синего цвета. | |
| Смазка в рабочей камере агрегата, не достаточная компрессия, износ колец и поршней. | Проведите диагностику, отремонтируйте установку. |
| Количество смазки в картере превышает требуемый уровень. | Отлить излишки смазки. |
| 4. Работа силовой установки сопровождается избыточной температурой. | |
| Недостаток в антифризе. | Приведите количество жидкости в норму. |
| Грязь и пыль на теплообменнике. | Проведите очистку радиатора. |
| Не полное открытие клапана регулировки температуры. | Демонтировать и поменять клапан. |
| Ремень привода вентилятора провис. | Обеспечить нужное натяжение ремня. |
| Шкивы и ремень привода в масле. | Демонтировать ремни, очистить. |
| 5. Циркуляция масла на прогретом агрегате происходит с напором, не соответствующем норме. | |
| Датчик или указатель не работают. | Поменять датчик и указатель, предварительно убедившись в неисправности. |
| Нарушена герметичность патрубков смазки. | Диагностика и устранение утечки. |
| Не исправлена помпа масла. | Почините помпу, или замените. |
| Не достаточное количество смазки в картере. | Доведите количество смазки до требуемого уровня. |
| Заедает перепускной клапан фильтра смазки. | Чистка и устранение дефекта. |
| 6. Силовая установка идёт в «разнос». | |
| Перевести зажигание агрегата в положение «Выключено». Перекрыть горючее и воздух до момента, пока установка не заглохнет. Провести диагностику, отремонтировать мотор. |
Технические характеристики
| ПАРАМЕТРЫ МОТОРА ММЗ Д 245.9 Е2 | ЗНАЧЕНИЯ |
|---|---|
| Рабочий объем цилиндров, л | 4.75 |
| Номинальная мощность (при 2400 об/мин.), л.с. | 136 |
| Мах крутящий момент (при 1300 об/мин.), Нм | 460 |
| Количество цилиндров/компоновка | 4/рядно-вертикальная |
| Диаметр цилиндра, мм | 110 |
| Ход поршня, мм | 125 |
| Степень сжатия | 15.1 |
| Количество клапанов | 8 |
| Количество клапанов на цилиндр | 2 |
| Последовательность работы цилиндров | 1 -3- 4 – 2 |
| Система подачи дизельного топлива | непосредственный впрыск топлива |
| Мin удельный расход топлива, г/кВт*час | 215+5% |
| Система смазки | Комбинированная (под давлением + разбрызгивание) |
| Объем моторного масла, л | 10.8 |
| Моторное масло | 5W-40 (зима), 15W-40 (лето) |
| Система охлаждения | Жидкостная, замкнутого типа, с принудительной вентиляцией |
| Объем охлаждающей жидкости, л | 17 |
| Охлаждающая жидкость | ТС-40 или ТС-65 |
| Габаритные размеры, мм | 965,5х676х968 |
| Масса сухого мотора, кг | 500 |
| Моторесурс, мото-час | 8000 |
Двигатель ставили на грузовики и автобусы: ЗИЛ-130, ЗИЛ-4329, ЗИЛ-5301 «Бычок», ПАЗ-4230 «Аврора», МАЗ-4370 «Зубренок», ЛАЗ-695Д «Дана».
Технические характеристики Д-245
| Производство | ММЗ |
| Марка двигателя | Д245 |
| Годы выпуска | 1984-н.в. |
| Материал блока цилиндров | чугун |
| Тип двигателя | дизельный |
| Конфигурация | рядный |
| Количество цилиндров | 4 |
| Клапанов на цилиндр | 2 |
| Ход поршня, мм | 125 |
| Диаметр цилиндра, мм | 110 |
| Степень сжатия | 15.117.0 |
| Объем двигателя, куб.см | 4750 |
| Мощность двигателя, л.с./об.мин | 75/180081/180084/180088/1800105/2200107/2400120/2200127/1800122/2400130/2200136/2400156/2400170/2400177/2300 |
| Крутящий момент, Нм/об.мин | 365/1400366/1400411/1400397/1400384/1400355/1500439/1400567/1500422/1500422/1100-2100446/1600515/1600595/1500650/1200-1600 |
| Экологические нормы | Евро 0-5 |
| Турбокомпрессор | ТКР-6ТКР-6.1ТКР-6.5С14-199С15-505 |
| Вес двигателя, кг | 450 (Д245) |
| Расход топлива, л/100 км (для ГАЗ-3309) | 19.2 |
| Расход масла, % к расходу топлива, до | 1.31.2 (Евро-4)0.4 (Евро-2)0.3 (Евро-3)0.2 (Д-245.35) |
| Масло в двигатель | 5W-4015W-40 |
| Сколько масла в двигателе, л | 12 |
| Замена масла проводится, часов | 250 |
| Размеры, мм:— длина— ширина— высота | 965676968 |
| Ресурс двигателя, км— по данным завода— на практике | —300 000+ |
| Двигатель устанавливался | МАЗ-106, 256, 4370/4371 Зубренок, 4581БЕЛАРУС-920, 952, 1025ГАЗ-1503, 2504,3308, 3309, 3310 Валдай, 3403, 3507КАВЗ-3244, 3976, 39765ЗИЛ-130, 131, 3250, 4319, 4329/4331, 4334, 5301 Бычок,МТЗ-890, 892, 895, 922, 923, 950, 952, 1005, 1021, 1025ПАЗ-3205, 4230 Аврора, 4234ЛАЗ-695ЕК-14, ЕК-18, ЕТ-14, ЕТ-16, ЕТ-18ГС-10.01-02ДС-181ТЛТ-100М |
Модификации и их отличия
- Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с.
- Д-245.2 — тракторный аналог, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с.
- Д-245.4 — версия с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с.
- Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с.
- Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин.
- Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн.
- Д-245.10 — двигатель для Бычка на 107 л.с.
- Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин.
- Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с.
- Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода.
- Д-245.20 — версия для ЗиЛ на 107 л.с.
- Д245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн.
- Д245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин.
- Д245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин.
- Д245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.
Устройство Д-245
Устройство мотора довольно простое, что значительно облегчает его ремонт, обслуживание. Основным элементом представляется корпус, который включает непосредственно подвеску и блок цилиндров. Отдельного упоминания заслуживает газораспределительный механизм, состоящий из головок цилиндров, клапанов, коллектора и прочих элементов.
Другими важными узлами Д-245 можно назвать:
- кривошипно-шатунный механизм;
- смазочная система;
- топливная система;
- охлаждение агрегата — жидкостное, включает термостат, контролирующий температуру.
Для повышения эксплуатационных характеристик агрегата в его конструкции используется турбина, что позволяет улучшить показатели токсичности выхлопных газов, а также увеличить крутящий момент.
Чтобы избежать проблемы, характерной для всех дизельных моторов ТНВД — перебои при запуске зимой, на головках цилиндров установлены свечи накаливания, а топливная система поддерживает нужную температуру масла.
Об истории модели
«Д-245» – разработка начала 80-х годов ХХ века конструкторского бюро Минского моторного завода. При создании данного мотора специалисты опирались на богатый опыт производства и эксплуатации двигателей «Д-240», для самой массовой в истории модели колёсного трактора – «МТЗ-80». В серийное производство мотор «Д-245» поступил в 1984-м году. В этот знаменательный для ММЗ год с его конвейера сошёл трёх миллионный дизельный двигатель.
Трактор «Беларус МТЗ-102».
С приватизацией московского Завода имени Лихачёва и началом производства на нём грузовиков нового формата – «ЗИЛ-5301 «Бычок», именно тракторный «Д-245» был выбран в качестве двигателя для этой модели. В течение 1992-1993 годов на ММЗ была разработана первая автомобильная версия простого, надёжного, выносливого и недорогого «Д-245». Первая автомобильная модификация «Д-245.1» была предназначена именно для поставок на АМО «ЗИЛ».
В последующие 90-е годы в конструкцию данной версии вносились различные изменения и доработки, с учётом опыта эксплуатации, и выпускались новые авто-модификации для грузовиков и автобусов: «Д-245.9», «Д-245.12», «Д-245.20»

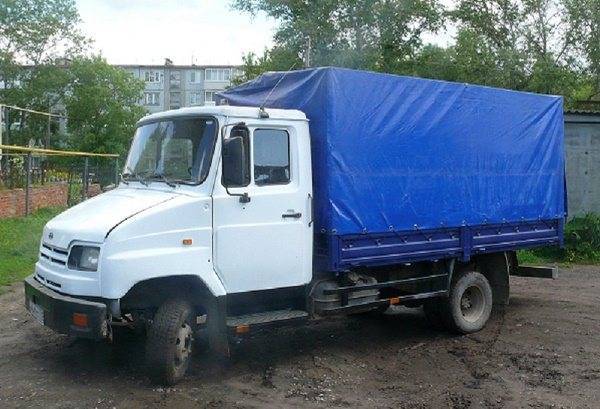

«ЗИЛ-5301 «Бычок».
В 1999 году был запущен в серийное производство тракторный дизель «Д-245.16», специально для тракторов-трелёвочников «Онежец» Петрозаводского ОТЗ. В 2000 году – освоили серийный выпуск тракторного двигателя «Д-245.2». В 2001-м году администрация УП «ММЗ» получила на автомобильные версии «Д-245» сертификаты соответствия стандартам «Евро-2» (правилам ЕЭК ООН 24-03, 85, 49-02В). В том же году договор на поставку двигателей «Д-245» был заключён с Днепропетровским Южным машиностроительным заводом. А на престижном Московском автосалоне в августе 2001 года были представлены моторы «Д-245.11 Е2» и «Д-245.30 Е2» для грузовиков и автобусов.
На параде победы 2005 года, посвященном 60-летию победы в Великой Отечественной войне, по Красной площади прошли стилизованные под военное время автомобили. Все они были изготовлены на Лихачёвском автозаводе и укомплектованы силовыми агрегатами «Д-245.9».
В том же 2005-м году первые опытные образцы двигателей «Д-245», отвечающих экологическим стандартам уже «Евро-3», были поставлены «ГАЗ»у, «ЗИЛ»у, «МАЗ»у.
Год 2008-й был отмечен началом производства автомобильных дизельных «Д-245», соответствующих современным нормам «Евро-4». Осенью 2008-го были первые двигатели «Д-245.9Е4» после стендовых испытаний были отправлены на «ПАЗ» и «ГАЗ». Международная сертификация четырёх модификаций «Д-245» на соответствие стандартам «Евро-4» прошла в 2011-м году, а с января 2012-го года началось их массовое производство.
В октябре 2013-го года двигатель «Д-245.7Е4», предназначенный для комплектования нового среднетоннажного грузовика Горьковского авто, получил сертификат на соответствие Правилам ЕЭК ООН №№ 24, 49 и 85. В 2014-м году опытные образцы двигателя «Д-245.9Е5» актуального экологического стандарта «Евро-5» были изготовлены для Павловского автобусного завода.
В 2021 двигатель «Д-245.35Е5» экологического стандарта «Евро-5» выдержал соответствующую сертификацию, результаты которой признаются во всех европейских странах, присоединившихся к Женевскому соглашению.
Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.
Дизельный двигатель ММЗ Д-245
Дизельный двигатель (дизель) Д-245 ММЗ и его модификации, устанавливаемые на автомобили ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок, представляют собой 4-х тактный поршневой четырехцилиндровый двигатель внутреннего сгорания с рядным вертикальным расположением цилиндров, непосредственным впрыском дизельного топлива и воспламенением от сжатия.
Основными сборочными единицами дизеля являются: блок цилиндров, головка цилиндров, поршни, шатуны, коленчатый вал и маховик. Для обеспечения высоких технико-экономических показателей двигателя в системе впуска применен турбонаддув с промежуточным охлаждением наддувочного воздуха.
Использование в устройстве наддува турбокомпрессора с регулируемым давлением наддува позволяет иметь на дизеле улучшенную приемистость, обеспеченную повышенными значениями крутящего момента при низких значениях частоты вращения коленчатого вала и высокий уровень соответствия требованиям к содержанию вредных выбросов в отработавших газах.
Устройство и запасные части двигателя Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок
Технические параметры и рабочие характеристики дизельного двигателя Д-245
Изготовитель – ММЗ (Минский моторный завод) Тип – 4-х тактный, рядный с турбонаддувом Число цилиндров, шт – 4 Способ смесеобразования – Непосредственный впрыск топлива Степень сжатия (расчетная) – 15,1±1 Диаметр цилиндра, мм – 110 Ход поршня, мм – 125 Рабочий объем, л – 4,75 Порядок работы – 1-3-4-2 Система охлаждения – жидкостная Номинальная частота вращения, об/мин – 2200 Мощность номинальная, кВт – 77+4 Максимальный крутящий момент, Нм – 385,5 Удельный расход топлива, г/кВтч – 236 Зазор между впускным клапаном и коромыслом на холодном дизеле, мм – 0,25…0,30
Система питания дизеля Д-245
Топливный насос Тип: четырехплунжерный, рядный, с подкачивающим насосом 4УТНИ-Т Регулятор: механический центробежный, всережимный, прямого действия, с автоматическим увеличением подачи топлива при пуске дизеля. Давление начала впрыска топлива — 21,6+0,8МПа (220+8 кгс/см2) Форсунки: ФДМ-22 17.1112010-01
Воздухоочиститель Комбинированный: моноциклон (сухая центробежная очистка) и воздухоочиститель с масляной ванной
Турбокомпрессор: центростремительная радиальная турбина на одном валу с центробежным компрессором.
Тип: Жидкостная, закрытая с принудительной циркуляцией жидкости, контролем температуры термостатом и шторкой радиатора, управляемой с места оператора. Нормальная рабочая температура от 80С до 95С. Емкость системы охлаждения 19 л. Охлаждающая жидкость ОЖ-40; ОЖ-65; Тосол А40М; Тосол А65М.
Тип: комбинированная, с жидкостномасляным теплообменником (ЖМТ). Очистка масла: центробежный масляный и сетчатый фильтр предварительной очистки масла. Минимальное давление масла: 0,08 МПа (0,8 кгс/см2) при 600 об/мин. Рабочее давление 0,2…0,3 МПа (2…3 кгс/см2). Максимальное давление на холодном дизеле: до 0,6 МПа (6 кгс/см2). Емкость системы смазки – 15 л.
Система пуска двигателя
Электростартерная, 24 В, номинальной мощности 4,0 кВт. Генератор – Переменного тока, номинального напряжения 14 В, мощностью 1150 Вт.
голоса
Рейтинг статьи
Описание
Силовой агрегат Д-245.9 входит в линейку четырехтактных дизельных двигателей Д-245.7 … Д-245.12С, которые представляют собой модифицированные варианты известного мотора Д-245. Все они оборудованы газотурбинным наддувом и отличаются от базовой модели:
- пятиопорным распределительным валом;
- трехканавочными поршнями;
- топливным насосом высокого давления (ТНВД), обеспечивающим более высокую интенсивность впрыска.
Кроме того, силовой агрегат Д-245.9 оснащается охладителем наддувочного воздуха (интеркулером), который обеспечивает повышение плотности и увеличение массы воздушного заряда, подаваемого в цилиндры.
Основой мотора Д-245.9 служит чугунный корпус блока цилиндров, в вертикальные расточки которого устанавливают съемные гильзы (4 шт.). Последние изготавливают из специальной марки чугуна. Снаружи на корпус блока устанавливаются фильтры очистки топлива и моторного масла, а также насос системы охлаждения.
Распределительный вал газораспределительного механизма приводится в действие при помощи распределительной шестерни, связанной с коленчатым валом. Установлен распредвал на 5-ти подшипниках, функции которых выполняют специальные втулки, запрессованные в расточки блока цилиндров. Передняя втулка изготавливается из алюминия, а остальные – из антифрикционного чугуна.
Модификации силовой установки
За время существования двигателя было выпущено свыше десяти модификаций агрегата. На наименование и классификацию модели влияет тип автомобиля и навесного оборудования, установленного на дизель. Моторы укомплектовываются радиатором для промежуточного охлаждения воздуха, турбинными компрессорами и другим оборудованием на усмотрение клиента.
Модификации силовой установки:
| Установка | Газообмен, тип | Мощность ном, (л.с.) | Вращение мин-1 | Импульс Нм | Вес, кг |
| Д-245.1 | Т | 79 | 2200 | 381 | 456 |
| Д-245.3 | ТВ | 90 | 2200 | 431 | 456 |
| Д-245.6 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.7 | ТВ | 90 | 2400 | 424 | 430 |
| Д-245.8 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.9 | ТВ | 100 | 2400 | 460 | 430 |
| Д-245.10 | Т | 79 | 2400 | 350 | 500 |
| Д-245.11 | Т | 79 | 2400 | 350 | 500 |
| Д-245.12с | Т | 80 | 2400 | 340 | 500 |
- Т – турбинный наддув;
- ТВ – турбинный наддув и промежуточное охлаждение надувочного воздуха.
Каждая силовая установка укомплектована табличкой, с выбитым номером. Табличка расположена на блоке цилиндров и содержит информацию:
- О производителе, эмблема;
- Модель силовой установки;
- Порядковый номер;
- Надпись «Made in Belarus»;
Порядковый номер на табличке в обязательном порядке совпадает с порядковым номером, выбитом на блоке.
Информационная табличка силовой установки Д 245:
Описание и модификации двигателя ММЗ Д-245
Впервые силовой агрегат ММЗ 245 был разработан в начале 80-х годов, представляет собой четырехтактный мотор. Он был создан на основе более ранней 240-ой модели, считается её доработанной, улучшенной версией. Массовый выпуск двигателей данной серии начался в 1984 году, а в дальнейшем они неоднократно дорабатывались, улучшались.
Несмотря на внушительное количество модификаций подобного рода агрегата, его технические характеристики полностью совпадают у большинства версий. Среди наиболее востребованных моделей ДВС ММЗ Д-245 целесообразно отметить:
- Д-245.16;
- Д-245.11 Е2;
- Д-245.30 Е2;
- Д-245.9;
- Д-245.35 Е3 и многие другие.
Основным их отличием представляются модели автомобилей или спецтехники, в которые они устанавливались. Завод-изготовитель постоянно совершенствовал экологические показатели агрегатов, благодаря чему к 2016 году вышла версия Д-245.35 Е5, которая полностью соответствует стандартам Евро-5.
Технические характеристики двигателя
Прежде чем изучить коленвал Д 245, турбокомпрессор, другие комплектующие, необходимо более подробно рассмотреть технические характеристики. Стоит отметить, что они полностью идентичны для всех модификаций. Среди них основными являются следующие параметры:
- количество ГБЦ-цилиндров — 4шт;
- объем силового агрегата — 4,75л;
- диаметр цилиндра — 1,1см;
- вид газообменной системы — TW;
- мощность двигателя — 122,4л.с.;
- тип потребляемого топлива — дизель;
- вес изделия — 600-640кг.
Двигатель получил широкое распространение, применяется во многих моделях коммерческих грузовиков, спецтехники различных типов, прочих устройствах.
