Двигатель Д 144: технические характеристики

Устройство основных систем, принцип работы

Работа Д-144 максимально проста, она аналогична обычным ДВС, работающим на дизельном топливе. Пуск установки осуществляется стартером. Причем в некоторых технических средствах, где установлен агрегат Д-144, данный стартер является автоматическим. В качестве средства облегчения пуска выступают свечи накаливания. Их предельные углы наклона выглядят следующим образом:

• продольный – 200;
• поперечный – 200.

3.1 Система питания

Система питания двигателя рассматриваемого типа является полностью стандартной, какие-либо существенные отличия от аналогичных агрегатов попросту отсутствуют. Подача дизеля осуществляется при помощи топливного насоса рядного типа, всерижимного. Форсунки установлены закрытого типа, имеется многослойный распылитель.

Установлен целых два вида различных фильтров для топлива:

• тонкой очистки;
• грубой очистки.

Оба фильтра достаточно просто и быстро заменить. Главное их достоинство – универсальность. Подходят подобные расходные материалы также и от других моторов. Имеется воздухоочиститель. Он представляет собой бумажный элемент. Имеется инерционно-масляная прокладка.

3.2 Система смазки

Смазка всех составных частей осуществляется комбинированным способом. Под давлением происходит разбрызгивание на все необходимые поверхности. Непосредственно охлаждение самой смазочной жидкости происходит в специальном радиаторе. Именно за счет него появляется возможность не использовать жидкостное охлаждение в данном моторе. Достаточно воздушного – так как часть тепла уходит через специальный дополнительный радиатор.

Также в систему смазки мотора входит масляный насос, фильтр. Насос шестеренчатый, с приводом от двигателя. Масляный фильтр сменяемый. Как и бумажный он подходит от различных других видом моторов. Радиатор охлаждения масла выполнен из оребренной трубки.

3.3 Система охлаждения

Изначально Д-144 охлаждался только лишь пассивно. Но последние модификации оснащаются специальным вентиляторов для принудительного воздушного охлаждения. Данный вентилятор является осевым, включается автоматически при срабатывании специального датчика. Крутящий момент передается через ременную передачу. Приводит в действие вентилятор КВ двигателя.

Регулятор теплового состояния мотора – принудительно/сезонное. Воздушное охлаждение двигателя с помощью радиатора дополняется радиатором, через которое проходит масло.

3.4 Электрическое оборудование

Комплект электронного оборудования данного двигателя включает в себя всего два элемента:

• стартер;
• генератор.

Генератор дает на выходе переменный ток, в него встроен выпрямитель – именно он отвечает за преобразование переменного тока в постоянный. Имеется специальный регулятор напряжения – он выравнивает скачки при наличии таковых. Номинальное напряжение генератора – 12/24 В. Мощность его может колебаться от 700 до 1 000 Вт.

Стартер является стандартным для двигателей такого типа. Напряжение его также может быть как 12, так и 24 В. При этом мощность колеблется в зависимости от типа конкретного двигателя. Она может быть:

• 4 кВт;
• 5.9 кВт.

Система охлаждения

Под системой охлаждения в двигателе Д-144 понимают нагнетательный вентилятор с диффузором-кожухом, которые обеспечивают интенсивный поток воздуха для обдува нагретых цилиндров, масляного радиатора и головок цилиндров. Интенсивно проходящий воздух сквозь рёбра охлаждения цилиндров, головок и гофрированный профиль радиаторных масляных трубок обеспечивает теплоотвод от разогретого сгоранием топлива двигателя. Частота вращения воздушного вентилятора охлаждения двигателя 5000 об/мин.

Вентилятор и масляный радиатор дизеля Д 144

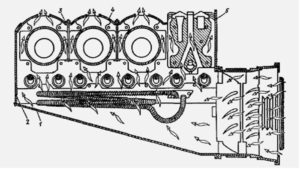

Работа воздушного охлаждения

Устройство нагнетательного вентилятора охлаждения двигателя

В случаях необходимости уменьшения интенсивности охлаждения, поток воздуха регулируют перекрытием заборной площади вентилятора плоским диском установкой его под защитную сетку. Также для быстроты набора двигателем рабочей температуры в холодное время года возможно отключение прохода масла через трубки радиатора с помощью переключения краном на масляном фильтре.

Ограничение потока охлаждающего воздуха

Вентилятор расположен в передней правой части двигателя, прикреплён к крышке шестерён газораспределения и получает привод через двойную ременную передачу от ведущего шкива коленчатого вала.

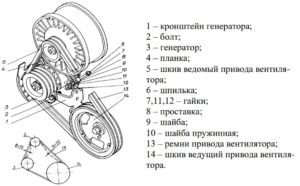

Привод вентилятора охлаждения двигателя

Нормальным натяжением ремней привода есть прогиб стелы ремней в пределах 13-20 мм, при усилии нажатия 40Нм. Настройку натяжения ремней осуществляют изменением положения генератора, шкив которого выполняет роль натяжного ролика в общем приводе.

Как осуществляется регулировка клапанов на тракторе Т-40

В состав распределительного устройства включены:

• распределительный вал;
• газораспределяющие шестеренки;
• механизм клапанов, оснащенный приводом.

Привод включает в себя коромысленные стойки и непосредственно сами коромысла, а также другие элементы механизма. Среди них:

Газораспределяющее устройство осуществляет свой функционал определенным образом. Так, начинается процесс с приведения в действие распределительного вала: делается это благодаря взаимодействию зубчатых колес коленчатого вала с распределительным валом и шестерни, находящейся между ними. При функционировании распределительного вала поднимаются толкатели и сквозь другие элементы установки производится процесс раскрытия клапанов: выпускающих и впускающих. После этого движение продолжается, кулачок удаляется от толкателя и под постоянным воздействием специальной пружины клапан постепенно закрывается. Действующие элементы при этом приходят в стартовое расположение. По окончании всех этих действий цикл повторяется с самого начала, как того требуют фазы распределения газа.

Чтобы рассматриваемое устройство работало одновременно с системой подачи топлива, шестеренки распределительного вала, а именно топливного насоса и промежуточного колесного крепления нужно монтировать именно туда, куда это предусмотрено специальными метками, обозначенными на шестернях.

Рассмотрим, как происходит регулировка клапанов на тракторе Т-40. Механизм распределения газа нуждается в регулярном внимательном специализированном обслуживании, которое подразумевает под собой выверку и выравнивание промежутков клапанов трактора Т. Кроме того, необходимо следить за достаточной смазкой всех составляющих распределительного вала, а также тем, насколько плотно они прилегают к местам, где им положено находиться.

Специалисты рекомендуют проводить техническое обслуживание по прошествии минимум 480 часов функционирования.

Проверьте порядок установки данных деталей и, если это требуется, отрегулируйте расстояния, которые образуются между клапанными стержнями и коромыслами. Если двигатель не был предварительно разогрет, расстояние между выпускающим и впускающим должно быть не менее 0,3 мм.

Отвечая на вопрос, как отрегулировать клапана трактора, рассмотрим стандартную регулировку клапанов Т-40. Прежде чем начинать процедуру, нужно понимать, что придется поддерживаться определенней последовательности.

Клапаны на Т-40 регулируются только при охлажденном двигателе трактора. Перед осуществлением работ необходимо немного развернуть контргайку винта регулировки, который находится на коромысле и, постоянно подкручивая винт, установить зазор, который будет соответствовать требованиям. При этом рекомендуется использовать специальный щуп. По окончании выравнивания зазоров необходимо затянуть контргайку и финально померить зазор.

Процесс регулировки клапанов на тракторе Т полностью повторяет процесс функционирования силовой установки по порядку. Так, используя специальные отметки на шкиве вентиляторного привода, необходимо осуществить монтаж стартового цилиндра. Элемент должен быть вмонтирован в положении, соответствующем концу шага сжатия. Оба клапана трактора при этом нужно закрыть. Далее при ремонте деталей других цилиндров необходимо постепенно поворачивать коленный вал, используя ключ на половину оборота по часовой стрелке.

Дизельный двигатель д 144

У нас вы можете купить эту запчасть по отличной цене Наши менеджеры помогут Звоните! 8

Узнать стоимость

Дизельный двигатель д 144, в основном, устанавливается на различные модели тракторов, автопогрузчиков, дорожных катков, асфальтоукладчиков, автобетоносмесителей, компрессорных станций, сварочных агрегатов, электростанций, путевых машин.

Смотреть весь прайс лист

При номинальной частоте вращения коленчатого вала, составляющей 2000 оборотов в минуту, двигатель д 144 обладает эксплуатационной мощностью в 60 лошадиных сил. Цилиндры в вертикальном положении располагаются в четыре ряда. Рабочий объем таких цилиндров составляет 4,15 литров. Габариты дизельного двигателя д 144: длина равна 919 мм, ширина равна 741 мм и высота – 848 мм. Масса двигателя при поставке может изменяться в приделах 375-390 кг в зависимости комплектации.

Дизельный двигатель д 144, как правило, владеет коэффициентом полезного действия в 30-40 процентов. Дизельное топливо гораздо дешевле бензина, что указывает на явную экономию и выгоду на горюче-смазочных материалах при работе двигателя д144. По сравнению с бензиновым двигателем высокий крутящий момент дизеля в широком диапазоне оборотов позволяет делать управление трактором более покладистым.

Принцип работы дизельного двигателя д 144

заключается в смене очередных операций. Первый такт работы: через открытый впускной канал в цилиндр втягивается порция свежего воздуха. Второй такт: при закрытых впускном и выпускном клапанах в 17 раз сжимается объем воздуха, в результате чего воздух становится весьма горячим. Перед началом рабочего хода – третьего такта – топливо через распылитель форсунки впрыскивается в камеру сгорания. При этом топливо распыляется на множество мелких частиц, которые равномерно смешиваются с сжатым воздухом с целью создания самовоспламеняемой смеси. При сгорании освобождается энергия, в то время как поршень дизельного двигателя д 144 начинает двигаться в такт рабочего хода. Впрыскивание топлива продолжается, тем самым вызывая поддержание постоянного давления на поршень сгораемого топлива. Четвертый такт работы: открывается выпускной клапан, и через него проходят выхлопные газы.

Дизельный двигатель д 144 обладает коленчатым валом с расположением кривошипов под углом 180 градусов. Такая конструкция обеспечивает равномерное чередование рабочих ходов дизельного двигателя. Температура масла поддерживается близкой по величине к рекомендуемой, в виду этого уменьшаются затраты на привод вентилятора и потери на трение тракторных запчастей. При этом удельный эффективный расход топлива снижается на 2-5 процентов. Экономия топлива обеспечивается при низкой атмосферной температуре воздуха и небольших нагрузках двигателя, когда для охлаждения совсем не требуется воздуха или требуется его небольшое количество. При таких режимах вентилятор автоматически выключается. Картер маховика отлит из чугуна. Его конструкция характеризуется прочностью и жесткостью при небольшой массе. Поперечные перегородки картера и его стенки усилены ребрами. Дополнительную жесткость картеру придает стальной лист, который прикреплен к его торцу, а также картер маховика. Снизу картер дизельного двигателя закрыт стальным штампованным поддоном. Коленчатый вал двигателя д 144 изготовлен из улучшенной стали. Такие запчасти для тракторов, как вкладыши шатунных и коренных подшипников, являются стальными тонкостенными из антифрикционного сплава на основе алюминия. Упорный подшипник коленчатого вала устанавливается на средней опоре. Через отверстие, которое просверлено в стенке шатуна, подводится масло для охлаждения поршня и смазывания поршневого подшипника шатуна. Поршень выполнен из алюминиевого сплава. Его палец плавающего типа предохранен стопорными кольцами от осевого смещения. На головке поршня расположены три компрессионных и одно маслосъемное поршневые кольца. Верхнее кольцо хромировано. Маслосъемное кольцо является комбинированным. Камера сгорания имеет полусферическую форму. Камера расположена в поршне.Через форсунку закрытого типа, имеющую три отверстия в распылителе, впрыскивается топливо. Для улучшения процесса образования смеси в камере сгорания сообщается вращательное движение тангенциальным направлением впускного канала.

Модификации и характеристики двигателя Д144

Двигатель Д144 выпускается в трех основных вариантах, которые отличаются номинальной частотой вращения и мощностью:

• Мощностью 37 л.с. при 1500 об/мин; • Мощностью 50 л.с. при 1800 об/мин; • Мощностью 60 л.с. при 2000 об/мин.

При этом конструкция и основные характеристики всех вариантов мотора одинаковы. В частности, все они имеют рабочий объем 4,15 л, оснащаются поршнями диаметром 105 мм, имеют одинаковую систему смазки, пуска и т.д.

На сегодняшний день ВМТЗ выпускает довольно большое количество модификаций двигателя Д144, которые отличаются наличием или отсутствием того или иного оборудования, а также характеристиками установленного оборудования. Завод предлагает следующие варианты:

• С ТНВД 4УТНИ от ОАО «НЗТА» или с ТНВД чешского производства Motorpal; • Наличие или отсутствие пневматического компрессора; • Наличие или отсутствие привода гидравлического насоса; • С электросистемой на 12 или на 24 В (соответственно, на мотор устанавливаются генератор и стартер на 12 В или на 24 В); • С электрическим генератором мощностью 700 или 1000 Вт; • С маховиками различных типов и конструкции; • Наличие или отсутствие дополнительных датчиков (аварийной температуры, давления и других); • Наличие или отсутствие на ТНВД дополнительного рычага «Электростоп» и «Стоп».

Также производитель предлагает возможность конфигурировать двигатели по требованиям заказчика, что позволяет использовать Д144 для решения самого широкого спектра задач. Интересно, что ВМТЗ производит и экспортные версии дизеля, которые отличаются повышенным качеством отдельных компонентов и сборки, а также в них приняты меры для обеспечения нормальной работы в различных климатических поясах.

Двигатели Д144 разных модификаций получают обозначения по простой схеме. Обычные двигатели (для внутреннего рынка) имеют обозначение типа Д144-ХХ или Д144-ХХМ, где ХХ — две цифры, обозначающие модификацию, а М — буква, обозначающая некоторые особенности данной модификации. Экспортные версии мотора имеют обозначение типа Д144-ХХ.YY, где ХХ — две цифры, обозначающие модификацию, а YY — две цифры, указывающие на регион эксплуатации двигателя. Например, мотор Д144-63 оснащается приводом гидронасоса, Д144-11М имеет ТНВД Motorpal, а агрегат Д144-11.03 оснащается российским ТНВД и предназначен для эксплуатации в регионах с тропическим климатом.

Сегодня ВМТЗ предлагает довольно много различных модификаций двигателя Д144, поэтому среди них можно найти именно тот силовой агрегат, который наилучшим образом подойдет для решения поставленных задач.

Общая информация о двигателе

Дизельный силовой агрегат Д-144 производства ВМТЗ устанавливается на более чем 10 различных образцов техники. В число этих машин входят тракторы Т-40, ЛТЗ-55 и Т-28, бетоносмесители, катки, асфальтоукладчики и погрузчики. Также он широко используется в дизельных сварочных агрегатах и в качестве привода для маломощных электростанций. К очевидным достоинствам данного мотора можно отнести доступность запчастей, хорошую ремонтопригодность, высокий моторесурс и простоту эксплуатации.

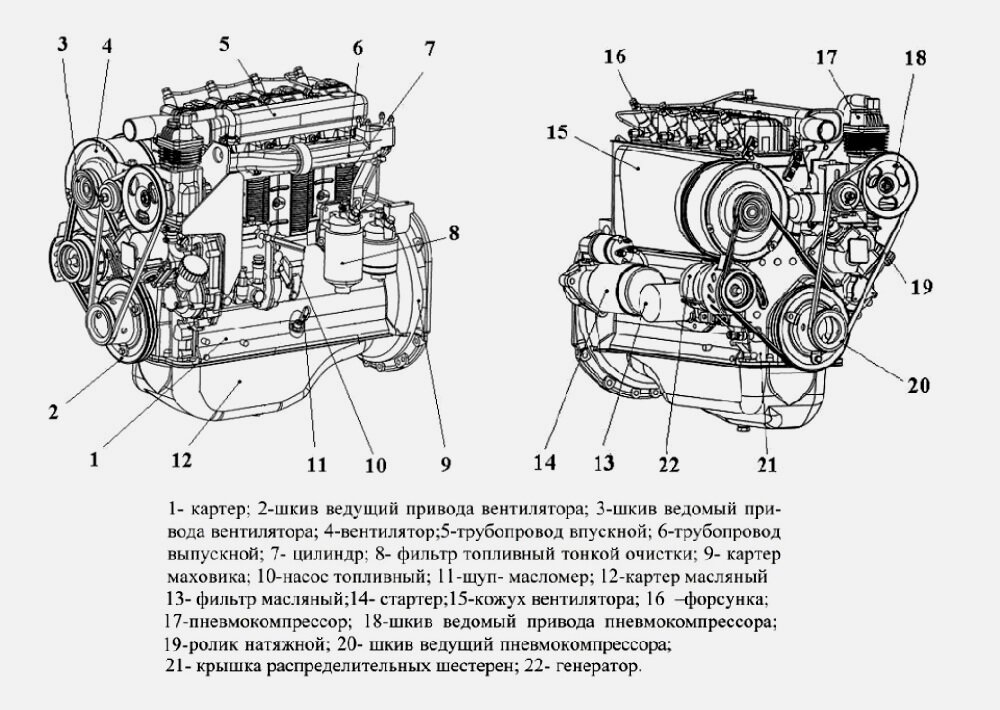

Двигатель Д-144

Основные характеристики

Мотор Д-144 имеет следующие габаритные размеры:

• длина силового агрегата составляет 919 мм;
• ширина, в свою очередь, составляет 741 мм;
• высота же равна 848 мм.

Существуют три модификации двигателя Д-144. Первая версия этого мотора имеет мощность в 60 л.с. и следующие характеристики:

• скорость вращения коленвала равна 2000 оборотам в минуту;
• максимальный крутящий момент равен 221 ньютонам на метр;
• расход топлива равен 242 граммам на ватт в час.

Версия мотора с эксплуатационной мощностью в 50 лошадиных сил имеет следующие особенности:

• частота оборотов составляет 1800 оборотов в минуту;
• крутящий момент имеет значение в 205 ньютонов на метр;
• показатель расхода топлива остановился на отметке в 241 грамм на ватт в час.

Третий вариант мотора имеет мощность в 37 лошадиных сил. Данный агрегат обладает следующими техническими характеристиками:

• количество оборотов коленчатого вала за минуту – 1500 об/мин;
• крутящий момент – 192 Н×м;

Обязательно почитайте: Ремонт коробки передач ДТ 75

Каждая из этих версий ДВС Д-144 оснащена четырьмя цилиндрами, расположенными рядно. Диаметр цилиндра равен 120 мм, в модификации мощностью в 37 л.с. – 105 мм. Ниже приведены общие для каждой из трех версий дизеля особенности:

• рабочий объем каждого из цилиндров составляет 4,16 л;
• вес двигателя Д-144 в снаряженном состоянии варьируется от 375 до 390 кг, в зависимости от комплектации;
• значение расхода масла колеблется в промежутке от 0,3 до 0,5% от исходного количества. Данное значение зависит от количества использованного горючего.

Дополнительное оборудование, приборы

Данный двигатель может при необходимости комплектоваться достаточно обширный перечнем различного дополнительного оборудования. В первую очередь это пневмокомпрессор. Причиной тому является его востребованость на строительной технике. Именно в неё обычно устанавливается Д-144. Система смазки такого компрессора принудительная, охлаждение же пассивное, воздушное.

Гидравлическая система также может быть смонтирована на данный двигатель. Так как нередко используется различного рода навесное оборудование. Например, в случае, если Д-144 установлен на трактор для проведения сельскохозяйственных и иных работ. Ещё одно достаточно часто устанавливаемое дополнительное оборудование – привод тахоспидометра.

Техническое обслуживание

Обслуживание этого силового агрегата проводится в полном соответствии с требованиями автопроизводителя. Работы по техническому обслуживанию мотора проводятся через определенный промежуток часов работы силового агрегата. Также подготовительные работы в обязательном порядке проводятся при подготовке к весенне-летнему и осенне-зимнему периоду эксплуатации.

Замена масла выполняется каждые 500 часов работы двигателя. Причём следует помнить о том, что зимой и летом используются различные по своим показателям вязкости смазки. При этом каждые 150 часов необходимо проверять состояние головок цилиндров и масляного радиатора. Выполняется соответствующая очистка и замена фильтров тонкой и грубой очистки топлива, проверяются зазоры клапанов и натяжение привода.

Раз в 1000 часов эксплуатации силового агрегата рекомендуется выполнять капитальный ремонт и обслуживание двигателя, которое подразумевает вскрытие мотора, проверку состояния клапанной крышки, ревизию цилиндров и полную смену технических жидкостей. Отметим, что такие работы представляют определённые сложности, поэтому лучше всего выполнять их в условиях сервиса.

Отличия Д-144 от Д-37

В целом оба двигателя имеют абсолютно одинаковые размеры цилидро-поршневой и кривошипно-шатунной групп, одинаковую конструкцию блока и газораспределительного механизма.

Конструктивно от базового силового агрегата Д 144 отличается коленчатым валом с включенными в его отливку противовесами, что обеспечивает повышение крутящего момента двигателю не изменяя параметры цилиндро-поршневой группы. Естественно для обеспечения развития мощности Д-144 имеет другие параметры настройки топливной аппаратуры. Также специалисты утверждают, что более мощные Д-144 имеют усиленные шатуны и более мощное оребрение цилиндров, обеспечивающее улучшенную теплоотдачу.

Также нужно отметить, что в цилиндро-поршневой группе, при комплектации деталями, можно заметить разницу в поршнях и головках цилиндров. Так есть поршня с выточками в днище поршня под клапана и без выточек с гладким днищем. В свою очередь существуют два вида головок цилиндров отличающиеся между собой посадкой клапанов. Один вид головки имеет посадку клапана несколько углублённую относительно плоскости прилегания к цилиндру, другой вид имеет совпадающую плоскость клапанов с плоскостью головки. Такая разность говорит только о том, что для нормальной работы декомпрессионного механизма двигателя головки с утопленными клапанами комплектуют с поршнями без выточек на днищах поршней, а головки с клапанами, совпадающими с плоскостью головки комплектуются с поршнями, имеющими выточки. При этом допускается комплектование головок с утопленными клапанами с поршнями, имеющими выточки.

Технические характеристики

ПАРАМЕТРЫ	ЗНАЧЕНИЕ
Вес двигателя, кг	375 – 410 (в зависимости от комплектации)
Материал блока цилиндров	чугун
Система питания	непосредственный впрыск топлива (камера в поршне)
Тип	рядный
Рабочий объем, л	4.15
Мощность	37 л. с. при 1500 об/мин;
	50 л. с. при 1800 об/мин;
	60 л. с. при 2000 об/мин.
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	120
Диаметр цилиндра, мм	105
Степень сжатия	16.7
Крутящий момент, Нм/об.мин	221.4
Топливо	дизель
Расход топлива	242+7
Масло	Дизельное минеральное масло
Расход топлива, г/кВт*ч	242
Замена масла проводится, км	500 часов работы

Двигатель устанавливается на автопогрузчики 40261, 40811, 4014Д, трактора Т28Х4М, ЛТЗ-55, Т-40М, компрессорные станции, асфальтоукладчики, катки дорожные и другую спецтехнику.

Конструкция и работа мотора

Агрегат имеет традиционную для двигателей воздушного охлаждения конструкцию — в нем нет как такового блока и ГБЦ. Его основу составляет картер, на который устанавливаются раздельные головки цилиндров и навешивается другое оборудование. Каждая головка имеет ребристую поверхность, которая обеспечивает эффективный отвод тепла при обдуве воздуха с помощью вентилятора. Поршни имеют относительно большой диаметр (105 мм), в них расположена камера сгорания и углубления под клапаны.

Усилие от поршней, возникающие при сгорании топлива, с помощью шатунов передаются на коленчатый вал традиционной конструкции, установленный в картере на четырех полукольцах. С одной стороны на валу установлен маховик, с другой — шкив привода вентилятора охлаждения. От этого же шкива крутящий момент с помощью ремней передается на шкивы генератора и компрессора. С этой же стороны на валу крепится шестерня, с которой снимается крутящий момент для привода распределительного вала, а также двух насосов — масляного и топливного (а в некоторых модификациях — и насоса гидросистемы). Все шестерни крепятся на переднем листе двигателя и закрыты металлической крышкой, поэтому в собранном двигателе они не видны и защищены от пыли, грязи и других негативных воздействий.

Двигатель оборудуется топливной аппаратурой с непосредственным впрыском топлива, форсунки установлены в верхней части цилиндров, рядом также находятся и свечи накаливания, которые обеспечивают уверенный пуск при сильно отрицательных температурах окружающего воздуха. Давление топлива создается классическим плунжерным топливным насосом высокого давления.

Газораспределительный механизм построен по схеме с нижним расположением распределительного вала (находится в картере). Управление клапанами осуществляется длинными штангами, установленными в индивидуальных кожухах рядом с цилиндрами. Коромысла клапанов установлены в верхней части головки, они накрыты металлической крышкой (крышкой клапанов). Также в ГРМ предусмотрен декомпрессор, который облегчает холодный пуск мотора и производит его остановку в аварийных ситуациях.

Охлаждение двигателя осуществляется воздушным вентилятором, установленным в кожух, который распределяет и направляет поток воздуха сразу на все головки цилиндров. Кожух установлен сбоку двигателя, охватывая все головки цилиндров, с противоположной стороны головки открыты и не закрываются никакими кожухами, что обеспечивает беспрепятственный выход воздуха и эффективный отвод тепла. Воздушное охлаждение накладывает определенные условия на способы установки двигателя в тракторе или иной технике. Основным требованием является обеспечение свободного доступа к мотору холодного и выхода теплого воздуха, поэтому обычно Д144 на тракторах, дорожной технике или автономных установках находится в открытом по бокам моторном отсеке, а в бетоносмесителях и некоторых других типах техники и вовсе расположен практически под открытым небом.

Из других особенностей мотора Д144 нужно выделить наличие в нем электрического стартера и возможность установки разнообразного дополнительного оборудования. Также двигатель может оснащаться деталями и целыми узлами с различными характеристиками от сторонних производителей (в том числе и комплектующих зарубежного производства), что позволяет на основе базовой модели создавать множество модификаций с различными характеристиками.

Применяемость Д-144, основные его характеристики

Особого внимания заслуживает именно универсальность данного мотора. Д-144 в различное время устанавливался в следующую технику:

• трактора: Т-28, ЛТЗ-55, Т-40;
• путевые транспортные средства: ПРМ, МСШУ;
• агрегаты для осуществления сварочных работ – АДД;
• электростанции различного типа – ЭД-16-Т400, АД-16-Т400;
• станции компрессорные – ПКСД;
• многое другое.

Подобная распространенность легко объясняется большим количеством плюсов использования данного двигателя. К наиболее существенным относится именно простота эксплуатации. Для выполнения технического обслуживания и даже замены каких-либо деталей требуется минимальное количество инструментов и навыков. Прим всем этом ресурс данного двигателя достаточно велик.

Все характеристики можно разделить на основные группы – базовые, которые имеют место во всех без исключения разновидностях и уникальные, различающиеся.

2.1 Базовые характеристики

Основные параметры Д-244 выглядят следующим образом:

• размер цилиндра (его диаметр) – 105/120 мм;
• рабочий объем цилиндра – 4.16 л;
• величина запаса крутящего момента – 15% (номинальная);
• расход масла в виде угара – 0.3-0.5% в зависимости от количества израсходованного топлива;
• масса дизельного двигателя в зависимости от состояния (вместе с заправочными емкостями/сухой) – 375-390 кг.

Обозначенные выше параметры являются универсальными, идентичными вне зависимости от конкретной модификации. В то же время имеется большое количество различных нюансов. Одной из основных особенностей являются габаритные размеры. Они также являются одинаковыми на всех разновидностях мотора Д-144:

• длина – 919 мм;
• ширина – 741 мм;
• высота – 848 мм.

Также именно габаритными размерами обусловлена возможность инсталляции мотора в технику самых разных типов. Существенным фактором является мощность мотора. Она позволяет реализовывать самые разные задачи. Двигатель хорошо себя зарекомендовал в различных условиях работы – как при чрезмерно низких температурах так и наоборот – при высоких.

2.2 Основные характеристики различных видов двигателя Д-144

Все двигателя Д-144 делятся на 3 типа по отдаваемой на выходе мощности. Так, модели с эксплуатационном мощностью 44.1 кВт (60 л.с.), имеются следующие рабочие характеристики:

• скорость вращения коленчатого вала – 2 000 об/мин;
• объем цилиндра (рабочий) – 4.16 л;
• количество рабочих цилиндров – 4 шт.;
• крутящий момент, максимальный – 221 Н×м;
• величина удельного расхода топлива грамм/Вт×ч – 242.

Также имеются модели мощностью 50 и 37 л.с. Двигателя мощностью 50 л.с. имеют следующие рабочие параметры:

• скорость вращения коленчатого вала – 1 800 об/мин;
• рабочий объем цилиндров – 4.16 л.;
• максимальный крутящий момент, Н×м – 205;
• удельный расход топлива, грамм/Вт×ч – 241;
• количество рабочих цилиндров – 4.

Двигатель мощностью 37 л.с.:

• количество рабочих цилиндров – 4;
• рабочий объем каждого, л – 4.16;
• величина максимального крутящего момента, об/мин – 1 500;
• диаметр цилиндра, мм – 105;
• максимальный крутящий момент, Н×м – 192.

В настоящее время на ВМТЗ ведется разработка модифицированной версии данного типа двигателя. Причиной тому является его востребованость в различных сферах человеческой деятельности. Важным моментом является воздушное охлаждение. Именно за счет этого, отчасти, достигается относительно небольшой расход топлива при достаточно высокой мощности на выходе.

Общий взгляд на двигатель Д144

Д144 — компактный дизельный двигатель производства Владимирского моторо-тракторного завода (ВМТЗ, входит в состав концерна «Тракторные заводы»), используемый в качестве силового агрегата на тракторах малых тяговых классов, дорожной и специальной технике, а также на различных автономных установках. Мотор выпускается во множестве модификаций, что обеспечивает его универсальность и самые широкие возможности применения.

Д144 — рядный четырехцилиндровый дизельный двигатель с вертикальным расположением цилиндров. Одна из главных особенностей мотора — воздушное охлаждение, благодаря чему удалось значительно снизить массу и упростить конструкцию агрегата (воздушное охлаждение делает ненужной водяную рубашку в блоке цилиндров и в ГБЦ, водяной насос, систему трубопроводов и датчики, что и делает мотор значительно легче и проще).

Интересно отметить, что мотор спроектирован согласно концепциям и принципам, которых конструкторы придерживались лет 40-50 назад, однако именно это позволило создать очень простой и неприхотливый мотор. С другой стороны, нельзя сказать, что Д144 устарел, напротив — в нем используется ряд современных решений и технологий, что вкупе с традиционными решениями и наделяет мотор его характеристиками и качествами.

Двигатель при своей массе (от 375 до 410 кг в зависимости от модификации) и компактных размерах имеет достаточную для решения очень многих задач мощность, отличается надежностью, экономичностью, низкими затратами на обслуживание и ремонт, и способен работать практически в любых условиях. Это обеспечило популярность мотора и его широкое применение в различной технике.

Кривошипно-шатунный механизм

Коленчатый вал имеет пять коренных опор в блоке двигателя и четыре шатунных шейки, где в качестве подшипников используются вкладыши скольжения изготовленные из сплава алюминия с добавлением олова и меди. Дополнительно в третей коренной опоре коленчатый вал фиксируется от осевого перемещения двумя парами стопорных полуколец.

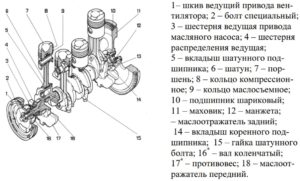

Кривошипно-шатунный механизм дизеля

В соответствии с стандартом разработчика двигателя коленчатый вал имеет два номинальных (производственных) размера коренных и шатунных шеек обозначаемых в ниже представленной таблице как Н1 и Н2. В результате износа кривошипно-шатунного механизма подбор вкладышей осуществляется в соответствии с четырьмя ремонтными размерами Р1, Р2, Р3, Р4.

Таблица производственных и ремонтных размеров коренных и шатунных шеек коленчатого вала

Момент затяжки сборочных единиц двигателя Д-144

Блок двигателя

Таблица деталей по каталогу блока двигателя Д-144

Таблица деталей по каталогу блока двигателя Д-144
