Техника безопасности
Насаживать древесину на конус нужно без перчаток. Иначе они могут быть накручены на винт, что может привести к травме. Заготовки подавайте только в вертикальном положении. Это обезопасит рабочий орган агрегата от заклинивания и выхода из строя. Не забудьте про заземление двигателя.
Будьте внимательными при обработке поленьев с большими сучками. Это чревато резким поворотом заготовки, заклиниванием вала, выбросом больших щепок и тому подобными неприятностями. Частота оборотов вала не должна превышать рекомендованный верхний предел — 500 об/мин. Ременную (или цепную) передачу лучше защитить кожухом.
Итак, изготовление винтового дровокола – процесс, не представляющий особых проблем. На это может уйти всего один день. Зато, в будущем вы сэкономите массу времени и сил при заготовке большого количества дров. Только, при работе соблюдайте технику безопасности.
Republished by Blog Post Promoter
Устройство дровокола. Какой редуктор выбрать.
Рабочим органом для раскалывания чурок в вышеперечисленных механизмах является нож из высококачественной стали. Он имеет плоскую или крестообразную форму. Как альтернативу гидроцилиндру, возможно применить редуктор Ц2У-200 с насаженным на выходной вал эксцентриком для создания возвратно-поступательного движения ножа.
В последнее время все большую популярность при заготовке поленьев имеет дровокол с конусной насадкой, прозванной «морковкой», которая похожа на последнюю. Рабочая часть конусного колуна представляет собой деталь, выполненную в виде конуса, по поверхности которого нарезана резьба. Во время работы, вращаясь, дровокол ввинчивается в чурку, тем самым раскалывая ее. Этот процесс происходит достаточно быстро, буквально несколько секунд. В связи с этим производительность конусного дровокола намного выше, чем у других конструкций.
Читать также: Услуги токаря по дереву
Саму насадку конусного дровокола можно купить как на рынке, так и в сети магазинов, занимающихся продажей хозяйственных товаров. Ну, а если человек имеет навыки токарных работ и доступ к станку, ему не составит большой сложности изготовить колун-буравчик самостоятельно. При выборе материала надо отдавать предпочтение заготовкам марки сталь 40 или 45.
Основные размеры следующие:
- диаметр заготовки – 80 мм;
- общая длина детали составляет – 300 мм;
- диаметр отверстия соответствует диаметру выходного вала редуктора;
- длина конусной части детали – 250 мм.
Проточив конусную часть, производят нарезание резьбы, параметры которой следующие: направление резьбы – правая, оптимальный шаг 5 мм, профиль – «елочка», тыльная сторона направлена к редуктору.
Приобретя или изготовив насадку конусного дровокола, подбирают редуктор, усиливающий крутящий момент электродвигателя. Наиболее подходящим вариантом является редуктор Ч 100. При небольших размерах поленьев возможно установить червячный редуктор Ч 80. Какой из предложенных вариантов выбрать, придётся определять опытным путём. Возможно вам лучше подойдёт какое-нибудь другое устройство из нашего каталога. Мощность двигателя должна быть от 2,2 до 4 кВт, можно применять и бензиновые двигатели соответствующей мощности.
Затем приступают к изготовлению рабочего стола, размеры рабочей поверхности которого имеют следующие параметры:
- ширина – не менее 60 см;
- длина рабочего стола, соответственно, составляет 100–120 см;
- высота станины – 60–70 см.
При изготовлении используются металлические трубы, уголки размером не менее 50 мм, для повышения массы станины, сверху на нее жестко крепится лист металла толщиной 2-3 мм, который способствует лучшему скольжению чурок. К листу жестко закрепляется приводной двигатель с насадкой дровокола, смещенный к краю по длине стола. При изготовлении конусного дровокола для облегчения его транспортировки на раме предусматривают установку колес.
В местах проживания людей, где нет электрического напряжения, можно использовать мощности трактора или мотоблока – от вала отбора мощности. Также существует способ заготовки дров с помощью легкового автомобиля, причем любой модели. Для этого прежде всего надо иметь сам конусный дровокол и соответствующий переходник. Сам процесс происходит следующим образом. У автомобиля с помощью домкрата поднимается любая сторона от ведущих колес, откручивается и снимается автошина, а на ее место через переходник устанавливается конусный колун. Автомобиль припускается на специальный козелок или подходящий пенек. Затем запускают двигатель и включают передачу, при этом переоборудованная ступица колеса начинает вращаться вместе с конусным дровоколом, а далее процесс заготовки дров происходит так же, как и на специально изготовленном станке.
Хотя для специалиста изготовить конусный дровокол не очень сложно, прежде всего, необходимо определить его рациональное использование, при заготовке небольшого количества дров использовать конусный колун не рационально.
Дровокол из бензопилы
Самый простой способ использовать безнопилу как дровокол – установка специальной насадки. Они продаются для определенных моделей и без проблем сопрягаются с устройством.
Для работы с такой насадкой не нужен стол или какое-либо приспособление для удержания поленьев. Их можно придерживать просто ногой. Процесс работы с насадкой показан в видео.
Если такой вариант не устраивает – можно сделать самодельный станок.
Для этого бензопилу в обычной комплектации устанавливают на подготовленной деревянной станине.
Закрепляют все устройство и полотно.
Жесткая рама из труб ПВХ и металла позволяет удерживать изделие на месте, невзирая на сильную вибрацию при работе.
Однако следует понимать – это скорее устройство для распиловки бруса, досок, бревен по длине, чем для раскалывания их на поленья, что хорошо видно в заключительно части ролика.
Про типы систем и не только
Готовясь собрать механический или гидравлический дровокол, нужно начать с подготовки кинематических схем. Именно они покажут, какие виды редукторных узлов стоит использовать.
- В цилиндрическомаппарате горизонтального исполнения оси входных и выходных валов размещаются в общей плоскости, но на параллельных линиях.
- Похожи по структуре иредукторы вертикального исполнения — отличается только ориентация основной плоскости.
- Учервячных редукторов с одной ступенью оси валов перекрещиваются под прямым углом. Двухступенчатые червячные редукторы конструируются с расчетом на параллельно размещенные оси валов. Их намеренно ставят в различные горизонтальные плоскости.
Особым типом являются такжеконически-цилиндрические редукторы. Среди двух валов повышенное значение имеет выходной. Именно его ориентация в пространстве оказывает решающее воздействие. В аппаратах червячного типа можно ставить один вид редуктора для всех ориентаций выводного вала в пространстве. Цилиндрический и конический варианты исполнения почти всегда позволяют ставить выводные валы строго по горизонтали. Исключения редки, по большей части они достигаются конструкторскими ухищрениями.
Процесс воссоздания самодельного винтового дровокола для мотоблока проходит в несколько этапов:
Подборка материально технической базы;
Создание чертежа самоделки. Мы же предлагаем уже готовый. Стандартные габариты установки должны находиться в пределах 850 х 400 х 650 мм, при чем сам винт-колун будет иметь диаметр 8 см, длину – 28 см, протяженность шейки конуса – 90 мм, части с проточенной резьбой – 19 см. Шаг резьбы лучше делать в пределах 6-7 мм;
Изготовление конуса дровокола для мотоблока – нам понадобится стальной брусок, которому придается конусовидная форма на токарном станке. Если в распоряжении нет подобного оборудования или умений, его предстоит заказать у специалиста
На данном этапе важно не только выдержать пропорции, указанные выше, но и соблюсти наклонный угол. В последствии, от него будет зависеть, для размера каких деревянных стволов его будут использовать;. После того как выточили конус, нарезали на нем резьбу, нужно позаботиться о посадочном месте, которым он будет агрегироваться со шкивом мотоблока
После того как выточили конус, нарезали на нем резьбу, нужно позаботиться о посадочном месте, которым он будет агрегироваться со шкивом мотоблока
Оптимальный диаметр – 34,85 мм, хотя допустимы и меньшие величины. Шейка конуса должна иметь гладкую цилиндрическую поверхность, которая является переходником между базовым диаметром конуса и конкретным диаметром втулки (переходника). Чтобы самодельный дровокол из мотоблока ничем не отличался от своих производственных аналогов, на шейке конуса делают ряд проточек технико-эксплуатационного назначения: 1я, расположенная рядом с посадочным местом будет служить для стопорения болта от смещения оси и запрессовки на вал мотора; 2я – служит для спрессования конуса с вала для защиты резьбы от повреждений; Создаем посадку конуса дровокола из мотоблока – в идеале она должна быть шпоночной с пазом на 10 мм; Собираем подшипниковый узел, как описано в видео. Для этого понадобится купить вал с подшипниковыми стойками, которые располагают на горизонтальной поверхности. С целью экономии средств, его можно заменить шкивом с коленчатого вала «ВАЗа», 2 мотоциклетными звездочками и металлической цепью (ремнями);
Приспособление опорной площадки – ее ширина не должна быть меньше 450 мм. Делается из чугуна или стали полностью или только столешница; Ставим мотор – его лучше разместить внизу самоделки, шуруп – на рабочем столе. Выше 20 см от столешницы винт размещать не следует: от этого она может перевернуться и повредить окружающих.
Основные этапы создания дровокола с двигателем от мотоблока
Создание дровокола с использованием двигателя от мотоблока может быть достаточно сложным процессом. В данной статье будут описаны основные этапы изготовления такого дровокола.
Этап 1: Подготовка материалов
Первым шагом необходимо подготовить все необходимые материалы и инструменты. Для изготовления дровокола потребуются металлические трубы, уголки, листовое металл, резиновые проставки и другие компоненты.
Также необходимо иметь под рукой сварочный аппарат, болгарку, дрель, шуруповерт и другие инструменты, которые потребуются в процессе сборки.
Этап 2: Проектирование и сборка каркаса
Следующим шагом является проектирование каркаса дровокола. Необходимо определить размеры и форму каркаса, учитывая размеры и мощность двигателя от мотоблока. Затем нужно собрать каркас, сварив компоненты из металлических труб и уголков.
Этап 3: Установка двигателя и лезвия
На данном этапе необходимо установить двигатель на каркас дровокола. Для этого нужно создать подходящую крепежную систему, чтобы двигатель был надежно закреплен и не допускал перемещения.
Также требуется установить лезвие на вал двигателя. Лезвие должно быть острое и прочное, чтобы эффективно раскалывать дрова.
Этап 4: Создание механизма автоматической подачи дров
Желательным шагом является создание механизма автоматической подачи дров. Для этого нужно использовать листовое металл, резиновые проставки и другие компоненты.
Механизм должен обеспечивать надежную фиксацию дров и автоматическую подачу их в зону работы лезвия.
Этап 5: Тестирование и настройка
После сборки дровокола необходимо провести тестирование и настройку
Отрегулировать двигатель, проверить работу механизма автоматической подачи дров и убедиться в его эффективности и безопасности.
Важно помнить, что работа с дровоколом опасна, поэтому следует соблюдать все необходимые меры безопасности.
Преимущества и недостатки
Основное достоинство любого дровокола заключается в минимизации усилий, необходимых для колки дров. С приобретением подобного инвентаря вам больше не придется наклоняться, поскольку агрегат можно отрегулировать под свой рост.
Если у вас возникнет необходимость в заготовке дров, все, что от вас потребуется – это просто включить установку и подкладывать чурки – а все остальное механизм сделает без вашего участия.
Принцип работы конусного дровокола настолько прост, что справиться с работой может даже женщина или человек пожилого возраста.
Конструкция довольно проста, при этом достаточная мощность невысока – не более 3-4 кВт. Для использования дома хватит винта с параметром 80 мм, а достаточная длина установки составляет 250 мм. Такие изделия довольно компактны и мобильны – их можно устанавливать в любом месте, а при возникновении такой необходимости переносить.
Как сделать дровокол из мотоблока своими руками?
Для сборки дровокола необходимы:
В процессе получения полноценного механического дровокола необходимо надежно зафиксировать на валу резьбовой конус
Важно, чтобы подшипники имели одинаковый размер
Дабы собственными глазами увидеть процесс сборки рассмотренного навесного оборудования, следует ознакомиться с видео, на которых мастера демонстрируют свои достижения и дают всем заинтересованным персонам полезные советы.
Если конус застрянет в полене, не нужно паниковать, а пустить в ход обычный гаечный ключ. Вывернув поврежденную часть, можно пробовать продолжать работу.
Важный момент: конструкция дровокола также состоит из подставочного столика, на который укладывают поленья
Это может быть обычная железная доска, но особое внимание нужно уделить ее устойчивости, дабы из-за сильной вибрации во время работы она не выскакивала
Какие правила нужно соблюдать во время эксплуатации дровокола?
- Для начала необходимо тщательно проверить уровень натяжки ремня, надежность закрепления конусов и всех болтов;
- Не забывайте о протекционных очках для глаз;
- Обувайте только жесткую обувь, которая защитит ноги от падения части кряжа;
- Держите руки максимально далеко от вала;
- Не пытайтесь вручную разламывать трещины, это может стать причиной травм;
- Надевайте только прилегающую одежду;
- Не используйте во время процесса рукавицы.
Самостоятельная попытка создания дровокола для мотоблока может быть успешной только в том случае, если человек имеет необходимые приспособления и опыт в этом деле. Начинать развитие конструкционных способностей из сотворения этой навески не стоит.
Хотя сам дровокол – это очень полезное приспособление, способное значительно облегчить жизнь и избавить владельца загородного дома или дачи от лишних хлопот.
голоса
Рейтинг статьи
Конусный дровокол для мотоблока своими руками
Итак, используя данный чертеж и вооружившись стальной болванкой и токарным станком, приступим к вытачиванию конуса самостоятельно. Когда ваша заготовка окончательно примет форму конуса, следует на него нарезать левую упорную резьбу. Чтобы собрать конусный дровокол, вам понадобится:
- Конус;
- Электродвигатель;
- Фланец с мотоциклетной звездочкой от колеса или вал;
- Цепь приводная или пасы;
- Вал;
- Подшипники;
- Болт или штифт (на ваше усмотрение);
- Опоры для вала (идеально подойдут жигулевские карданные опоры).
Есть некоторые нюансы:
- мотоблок должен быть достаточно мощным, чтобы справиться с такой непростой работой. Оптимальным вариантом станут модели с мощностью в 8 лошадиных сил;
- необходимо строго соблюдать правила безопасности. Не нужно небольшие поленья с силой толкать по направлению к вращающемуся конусу, так как есть вероятность получения травмы;
- полено должно иметь диаметр не более 45 сантиметров.
Также следует отметить, что конструкция дровокола для мотоблока имеет еще и подставочный столик. Именно на него вы должны укладывать поленья. При этом ножки стола регулируются в зависимости от высоты вашего агрегата. Для большей устойчивости во время работы вы можете подложить крупное полено под столик, чтобы избавиться от лишней вибрации и нагрузки, особенно если вы хотите колоть очень крупные поленья.
Как видно из всего вышесказанного, дровокол — это очень практичное устройство, которое не займет много места, не потребует от вас определенных знаний и умений в его управлении, и даже особых денежных затрат. Перед работой обязательно изучите инструкцию, чтобы убедиться в том, что инструмент совместим с вашим агрегатом.
Заготовка дров зимой – трудоемкий процесс, который в современное время решается несколькими способами. Один из них – специальная насадка к мотоблоку – дровокол, превращающая его в автоматизированную машину для нарезки пиломатериалов. Его можно приобрести в специализированном магазине, а можно сэкономить, сделав своими руками.
Обзор лучших моделей дровоколов
За последние несколько лет многие компании наладили выпуск различных моделей бытовых дровоколов различных видов и модификаций. Чаще всего в продаже можно встретить дровоколы производства двух компаний: Артмаш и СПРИНТ. Ниже представлен обзор нескольких моделей для решения различных задач.
Если необходимо колоть небольшие заготовки и требуется дровокол с электрическим приводом, питающийся от сети 220В, то для этого прекрасно подойдет дровокольный станок производства компании Артмаш с электрическим двигателем мощностью 2,2 л. с. и создаваемым усилием в 12 т.
При питающем напряжении в 380В и необходимостью колоть более крупные заготовки, следует обратить внимание на дровоколы СПРИНТ с двигателем в 3 л. с., если же мощность двигателя не играет принципиальной роли, то лучше рассмотреть модель компании Артмаш

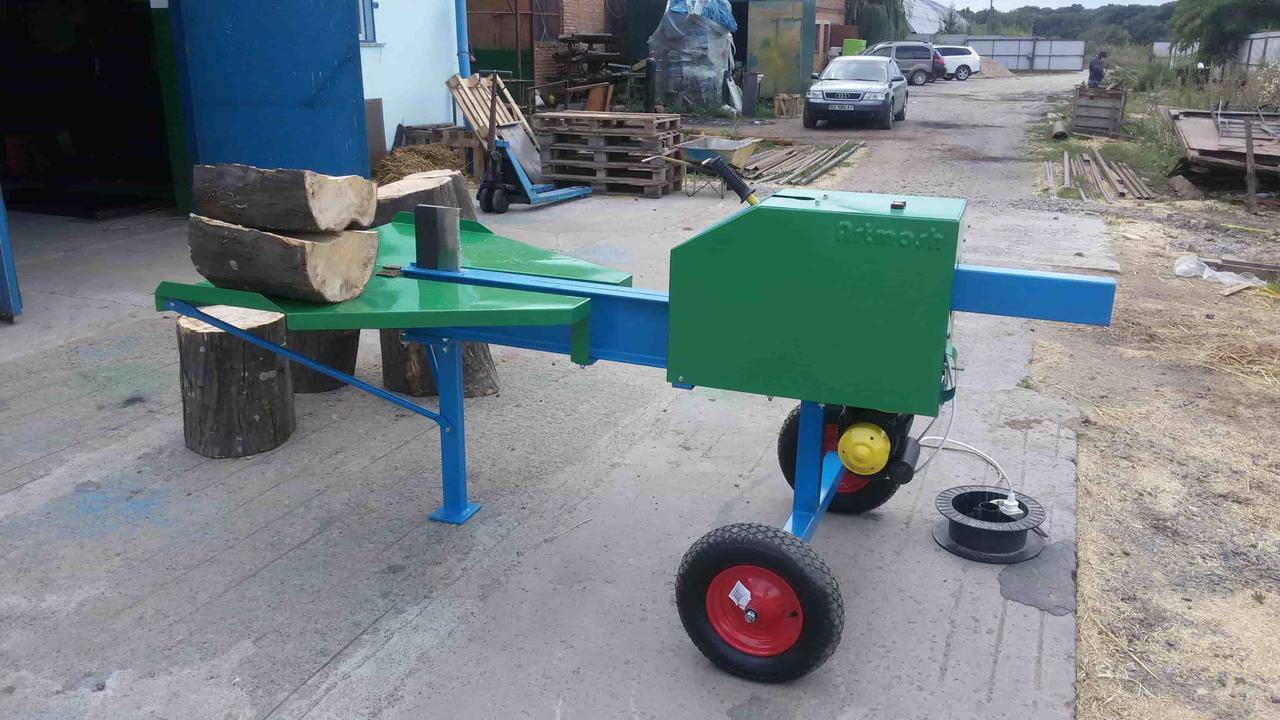

Дровокол реечный Артмаш 220 В
Тот же принцип действует для бензиновых и смешанных приводов. Практически все производители используют бензиновые двигатели в 6,5 л. с., при этом дровоколы СПРИНТ ориентированы на раскол более крупных заготовок, а для простых бытовых нужд больше подходят реечные дровоколы Артмаш.
Электрический винтовой дровокол
Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.
Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.
У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный
При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента
Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:
поставить мощный электродвигатель 5-7квт.
Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.
Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.
Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 обмин. На слишком больших оборотах полено может вырвать из рук.
Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.
Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.
Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.
Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции.
Особенно это заметно на станках с маховиком. Поэтому для быстрой
аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.
Поленья к конусному клину следует подавать только вертикально.
Классификация
Самыми популярными на сегодняшний день считаются следующие виды дровоколов:
- Винтовой или конусный. Имеет форму конуса, благодаря вращению которого входит максимально в бревно и раскалывает его на части. Чтобы дровоколу придать вращение, следует использовать двигатель на бензине или дизеле.
- Реечный. Колющая деталь такой конструкции фиксируется на рейку и работает за счет зубчатой передачи.
- Пружинистый. Работа такого устройство базируется на пружине, которая фиксируется нижним краем к горизонтальной площадке, а верхним – к рейке с колуном.
- Механический. Данный тип является наиболее дешевым представителем. Он прост в сборке, поскольку при работе не применяется двигатель.
- Гидравлический. Гидравлическая модель отличается своей мощностью. Собрать такой агрегат самостоятельно сложно, поскольку для работы устройства применяется насос.
Рассмотрим каждый вид более детально.
В этом видео вы узнаете, как сделать дровокол своими руками:
Механические
Изготовить такой вариант устройства несложно, для этого необходимо выполнить следующий порядок действий:
- Подготовить опору. Для этого следует зафиксировать бетоном в земле металлическую стойку. Такое приспособление должно выдерживать без смены положения дополнительный вес.
- Надеть на опору горизонтальную часть устройства. Эти две части будут соединяться между собой шарниром. Для обратного механизма применяют пружину.
- Разместить на горизонтальной балке режущий клин и утяжелитель.
- Установить опору на месте раскола бревен.
Механизм действия такой конструкции заключается в том, что при опускании дровокола на бревно сработает сила тяжести в месте соприкосновения, и бревно расколется на части, после чего пружина вернет в исходное положение весь механизм.
Пружинные
Для изготовления такого типа устройства вам понадобится значительно меньше сил, однако справится с поставленной задачей он не хуже остальных конструкций. В таком приспособлении главную роль играет пружина, она фиксируется на станине, а другим краем упирается в перекладину с колуном.
В данном самодельном дровоколе главным нюансом является правильно подобранная пружина, поскольку на нее делается основной упор колуна при раскалывании бревна
Также не менее важно выполнить правильно подвижное сочленение рычага и рамы, на которые фиксируется колун
Конусные
В основе работы устройства лежит деталь, выполненная в форме конуса с винтовой резьбой. Ее следует заблаговременно выточить на токарном станке. Если навыков для такой работы нет, то лучше обратиться к специалистам и заказать деталь нужной формы.
Наконечник конуса необходимо соединить с валом вращения. Также следует предусмотреть возможность снятия конуса отдельно от всего механизма, поскольку возможны заклинивания его в бревнах, а данная манипуляция поможет без проблем решить такую проблему.
Для вращения вала применяют двигатель на бензине или дизеле от мотоблока, его частота вращения должна составлять 300-600 оборотов
При выборе их частоты необходимо всегда соблюдать меры предосторожности, поскольку при высоких оборотах увеличивается риск травмирования
Если вы решили использовать двигатель мотоблока для того, чтобы смастерить конусный дровокол, необходимо выполнить следующие действия:
- двигатель отсоединить от всего механизма;
- зафиксировать двигатель и вал внатяжку цепью;
- надежно закрепить обе части на поверхности.
Такая конструкция будет моментально входить в бревно за счет винтовой резьбы на конусе и эффективно перерабатывать даже самое прочное дерево.
Винтовые
Данное устройство работает по технологии, аналогичной конусному типу, только имеет нарезную резьбу. Суть работы такого дровокола заключается в том, что сначала бревно наматывается на заостренный винт, а только потом раскалывается на части.
Каждый тип дровокола имеет свою плюсы и минусы
Гидравлические
Для изготовления такого дровокола потребуются услуги специалистов, поскольку самостоятельно сделать гидронасос практически нереально, а заказ детали может значительно повлиять на ваш бюджет. Однако, гидравлическая конструкция обладает наибольшей мощностью, что позволяет без усилий раскалывать дерево моментально на несколько частей.
Реечные
Принцип работы реечного дровокольного варианта во многом похож на гидравлический тип. Но в данном случае, вместо дорогой гидравлической системы, применяется более дешевый вариант – зубчатая передача.
