Модели плугов для глубокой вспашки
Высокую оценку получили у российских механизаторов чизерные изделия Рубцовского завода под названием «SVAROG» (они относятся к торговой марке АЛМАЗ). Представленные этим производителем модели принято различать по ширине захвата, что находит отражение непосредственно в их названии. Так, ПЧ-2,5 имеет ширину 2,5 метра. Самая широкозахватная модель имеет ширину 6 метров, что отражено в ее названии (ПЧ-6). Один из наиболее популярных образцов этой техники – ПЧН-4,5 с захватом 4,5 метра.
Все рабочие органы механизмов выполняются сборными, что позволяет выборочно менять износившиеся детали. Кроме того, они оснащаются качественными лапными наконечниками и специальными отвалами фирмы Industriehof (Германия). Плуг чизельный навесной для МТЗ 82, в частности, комплектуется вспомогательными приспособлениями, завершающими процесс обработки (их называют катками зубчатыми).
Плуг АЛМАЗ отличается не только долговечностью, но и высокой производительностью всех совершаемых им операций. При своей многофункциональности эти изделия имеют сравнительно невысокую цену, что объясняется производством на заводе собственных комплектующих деталей. Производительный шестиметровый плуг хорошо агрегатируется с различными моделями тракторов с заявленной мощностью 450-480 л.с. (например, Джон Дир 9520).
Следует обратить внимание и на модель глубокорыхлителя, используемого как замена плуга и обрабатывающего почву на глубину до 60 см. Она называется «Донди» и может осуществлять целый ряд операций, включая измельчение отдельных фракций грунта, а также выравнивание земляной поверхности
Особенности конструкций чизелей
Исходя из значительного требуемого тягового усилия для работы чизельного агрегата плуги отличаются мощной несущей рамой с толстостенным квадратным или прямоугольным сечением, с усиленным навесным или прицепным устройством. Заглубление рабочих органов регулируется уровнем положения опорных колёс в составе плуга или культиватора.
Технические особенности импортного чизеля глубокорыхлителя Agrisem Cultiplow Platinum
Предохранители
Для предотвращения аварийных ситуаций в случае столкновения рабочих органов чизеля с жёсткими препятствиями в глубине почвенного слоя, крепления стоек должны быть оборудованы предохранителями.
В составе чизельных культиваторов в качестве предохранителя могут использоваться пружины, позволяющие осуществлять отвод стойки при столкновении с препятствиями. Такое же предохраняющее действие рабочим органам чизельного культиватора предают использование дугообразных пружинных стоек в конструкции, которые отводятся за счёт своей упругости при встрече с препятствием.
Рыхлитель с пружинной защитой
Самым простым традиционным предохранительным устройством для чизельных плугов является срезной болт в креплении рабочей стойки.
Отдельные современные чизельные почвообрабатывающие системы в качестве предохранителя рабочих органов используют гидравлическую защитную систему, которая в автоматическом режиме осуществляет выглубленние лап при столкновении с крупными камнями и другими преградами.
Гидравлическая защита рабочих органов чизельного плуга Moro Aratri
Рабочие лапы
Беря во внимание опыт зарубежных разработчиков безотвальных плугов, кроме обычных прямых стоек с долотообразными наконечниками, чизельные глубокорыхлители в своей конструкции используют два типа рабочих стоек:
- Параплау
- Дельтаплау
Прямая обычная стойка кроме разбивания дна борозды активно перемешивает поверхностный слой, что после прохода агрегата визуально видно по неровностям на поверхности. Такие плуги дополнительно могут оснащаться катками для разбития комьев почвы на поверхности.
Стойка типа параплау
Стойка «параплау» обеспечивает меньшее тяговое сопротивление, в сравнении с обычной стойкой. За счёт своей плоской изогнутой формы стойка активно разрушает плужную подошву и минимально нарушает верхний стерневой слой. Такую стойку целесообразно использовать на полях подверженных ветровой эрозией с дефицитом влаги.
Стойка Дельтаплау
Рабочий орган «дельтаплау» хорошо работает в нижних слоях, активно перемешивая и насыщая нижний горизонт воздухом. При этом проход рыхлителя, с данными стойками, формирует верхний мульчирующий слой из пожнивных остатков. Стойка хорошо себя зарекомендовала в применении на почвах с достаточным в увлажнением и широко применяется в безотвальном рыхлении посевных площадей в место традиционной пахоты отвальными плугами.
Отдельные компании выпускают рабочие органы по своим запатентованным разработкам, которые обеспечивают улучшенные характеристики и функциональность, а также адаптированы под конкретные условия работы.
Стойка No-till (нулевая обработка) глубокорыхлителя Great Plains
Режущая часть
Долотообразные наконечники стоек выполняются из износостойкого легированного материала для обеспечения высокого рабочего ресурса, учитывая интенсивность абразивных и ударных нагрузок на режущую часть стойки. Кроме этого положительным моментом в конструкции крепления рабочего долота на стойке может является функциональная возможность обновления режущей кромки путём переворачивания долота в случае износа.
Состав рабочей стойки чизельного плуга
Дополнительно к долоту рабочая стойка может иметь зубья и боковые крылья, которые обеспечивают дополнительный эффект рыхления, позволяющий насытить обработанный слой воздухом и сформировать дренажные каналы для хорошего влагообмена в плодородном слое.
Info
- Publication number
- RU58004U1
RU58004U1
RU2006118578/22U
RU2006118578U
RU58004U1
RU 58004 U1
RU58004 U1
RU 58004U1
RU 2006118578/22 U
RU2006118578/22 U
RU 2006118578/22U
RU 2006118578 U
RU2006118578 U
RU 2006118578U
RU 58004 U1
RU58004 U1
RU 58004U1
Authority
RU
Russia
Prior art keywords
ripper
plow
disk
batteries
chisel plow
Prior art date
2006-05-29
Application number
RU2006118578/22U
Other languages
English (en)
Inventor
Дмитрий Александрович Голованов
Владимир Францевич Клюстер
Иван Демидович Кобяков
Павел Васильевич Чупин
Original Assignee
Организация научного обслуживания “Опытно-конструкторское бюро Государственного научного учреждения Сибирского ордена Трудового Красного Знамени научно-исследовательского института сельского хозяйства Сибирского отделения Российской академии сельскохозяйственных наук (ОНО ОКБ ГНУ СибНИИСХ СО РАСХН)
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
2006-05-29
Filing date
2006-05-29
Publication date
2006-11-10
2006-05-29Application filed by Организация научного обслуживания “Опытно-конструкторское бюро Государственного научного учреждения Сибирского ордена Трудового Красного Знамени научно-исследовательского института сельского хозяйства Сибирского отделения Российской академии сельскохозяйственных наук (ОНО ОКБ ГНУ СибНИИСХ СО РАСХН)
filed
Critical
Организация научного обслуживания “Опытно-конструкторское бюро Государственного научного учреждения Сибирского ордена Трудового Красного Знамени научно-исследовательского института сельского хозяйства Сибирского отделения Российской академии сельскохозяйственных наук (ОНО ОКБ ГНУ СибНИИСХ СО РАСХН)
2006-05-29Priority to RU2006118578/22U
priority
Critical
patent/RU58004U1/ru
2006-11-10Application granted
granted
Critical
2006-11-10Publication of RU58004U1
publication
Critical
patent/RU58004U1/ru
Борона дисковая тяжелая ЗВЕЗДА БДТ-10,7
Борона дисковая тяжелая ЗВЕЗДА БДТ-10,7. Ширина захвата бороны — 11,23 м. Производительность 8,4-12,6 гектара в час. Агрегатируется с тракторами мощностью 430-475 л.с.: К-744Р4, К-9520, К-9450, John Deere 9430 и др. Обрабатывает почву на глубину до 15 см. Активно выравнивает поверхность, измельчает и перемешивает растительные остатки с почвой. Подготавливает почву к посеву. Может работать по целине.
Шлейф бороны состоит из прикатывающего катка и пружинных боронок, они заделывают удобрения и подготавливают ровную поверхность под посев. Может поставляться без шлейфа: для работ, не требующих прикатывания, например, вскрытия залежных земель.
Используется для:
- Разделки целины;
- Разделки пласта многолетних трав;
- Измельчения пожнивных остатков;
- Подрезания сорняков;
- Подготовки почвы к посеву;
- Заделки удобрений.
Сфера применения чизельных плугов и глубокорыхлителей
Плуг-глубокорыхлитель позволяет качественно обрабатывать почву и сохранять поверхностный слой, поскольку не происходит оборота пласта. В результате работы глубокорыхлителя почвы плодородный слой – мульча – сохраняется, что приводит к более высокой урожайности. Ей также способствует глубина обработки грунта: у культиваторов-глубокорыхлителей она достигает 70-80 см. По этому показателю чизельным орудиям нет равных.
Обработка почвы глубокорыхлителем помогает разрушить плужную подошву – уплотненный поверхностный слой грунта, который затрудняет влаго- и воздухообмен. Применение чизельного плуга-глубокорыхлителя позволяет насытить влагой глубокие слои почвы. В отличие от чизеля стандартные плуги, культиваторы и бороны при работе на черноземе или суглинках формируют уплотнение – плужную подошву. Она не дает воде проникнуть на достаточную глубину, задерживая ее в поверхностном пласте, где влага быстро испаряется. Культиватор-плоскорез-глубокорыхлитель как раз борется с этим явлением.
Использование чизеля-глубокорыхлителя помогает получить больший урожай при прочих равных условиях. Это связано с более равномерным и глубоким развитием корневой системы. В обычных условиях корни не способны пробить плотную плужную подошву и формируются в поверхностном слое. В этом пласте наблюдается или избыток влаги или ее нехватка (после активного испарения). Обработав почву культиватором-глубокорыхлителем, обеспечивается равномерное распределение влаги и более активное развитие корневой системы растений.
Глубина обработки почвы глубокорыхлителем зависит от выращиваемой культуры:
- 40-50 см – для зерновых (пшеница, ячмень, рожь, овес, соя);
- 60-80 см – для пропашных (подсолнечник, кукуруза и другие растения с мощной корневой системой).
Культиватор-плоскорез широкозахватный девятикорпусный STAVRIS КПШ-9
Ширина захвата не менее 8,1 м, глубина обработки — 7…18 см. Производительность КПШ-9 — 8,1 гектара в час. Агрегатируется с тракторами мощностью 300-350 л.с.: К-744, Case-350, John Deere 8 серии др.
Агрегатируется с тракторами с прицепной серьгой (большинство импортных тракторов). Складывается гидравликой и может транспортироваться по дорогам общего пользования. Предназначен для основной обработки паров, осенней обработки почвы с максимальным сохранением стерни и других пожнивных остатков на поверхности поля после колосовых и пропашных предшественников. Применяется в степных районах с недостаточным и неустойчивым увлажнением и почвами, склонными к ветровой эрозии. Стрельчатые рабочие органы, состоящие из двух расположенных под углом лемехов и долота, производят полное подрезание сорняков, рыхлят почву с максимальным сохранением стерни.
Виды рабочих органов глубокорыхлителей-культиваторов
Плуг-глубокорыхлитель может иметь разные рабочие органы. Рассмотрим основные варианты орудий культиваторов:
Чизели (8-36 клиновидных лезвий)
На чизельный глубокорыхлитель устанавливаются клиновидные лезвия – в зависимости от рабочей ширины машины их может быть от 8 до 36.
Работа чизельного глубокорыхлителя подготавливает поле к посевным работам, обеспечивает аэрацию и насыщение почвы влагой. Чизели могут быть навесными, прицепными и полуприцепными, о чем мы уже писали выше.
Пример чизеля-глубокорыхлителя: «Витязь» ПЧН-4.
Дисковая борона (1-4 катка)
Культиватор-глубокорыхлитель с дисковой бороной имеет от одного до четырех горизонтальных валов, к которым крепятся по спирали лезвия. Такая конструкция плуга обеспечивает быструю обработку даже больших по площади полей и качественную подготовку почвы к дальнейшим работам. Орудие способно работать с грунтами любой сложности, в том числе твердыми и сухими, а также глинистыми.
Валы глубокорыхлителя могут быть расположены перпендикулярно или под углом к продольной оси. В зависимости от модели различается и направление вращения бороны, поэтому такие культиваторы могут быть симметричными или однонаправленными.
Пример глубокорыхлителя с дисковой бороной: КР 3,3.
Стреловидный окучник (8-24 единиц)
Культиватор-глубокорыхлитель этого вида комплектуется сменными рабочими орудиями. Помимо стреловидного окучника, на плуг могут устанавливаться чизели, спиральные лезвия, бороны и катки. Благодаря этому можно подобрать инструмент, подходящий для конкретной операции – удаления сорняков, обработки почвы, внесения удобрений и т.д. Комбинированный глубокорыхлитель станет надежным помощником в крупном хозяйстве и сможет заменить по функциональности сразу несколько машин.
Примеры комбинированных глубокорыхлителей: КСС 7800, Олимп.
Конструкция плуга
Существует несколько разновидностей плугов, устанавливаемых на мотоблок «Нева», и каждая из них обладает своими особенностями конструкции. В настоящее время для обработки земли на приусадебных участках применяют однокорпусные, роторные и оборотные конструкции.
Однокорпусный вид плуга является наиболее популярной конструкцией и в сети можно найти большое количество чертежей именно этой разновидности. К тому же он считается наиболее оптимальным вариантом для тех, кто не обладает соответствующими навыками.
Вид с внутренней стороны В оборотной конструкции вверху имеется изогнутое перо, что позволяет в процессе вспашки земли сразу же переворачивать пласт. Подобная особенность конструкции делает ее отличным вариантом для работы на твердых почвах, можете увидеть в статье на чертежах. Поскольку такой плуг имеет довольно сложную конструкцию, то сделать его может лишь человек, имеющий достаточный опыт.
Самой сложной в изготовлении считается роторная конструкция плуга. Она больше напоминает культиватор, поскольку предусмотрен не один, а несколько лемехов, закрепляемые на одной оси. В процессе обработки земли ось прокручивается, за счет чего и происходит переворачивание почвенного пласта. Достоинство конструкции состоит в том, что почва может обрабатываться на глубине до 30 см при задействовании незначительных усилий. К тому же роторный плуг позволяет выполнять вспашку участка по разным траекториям.
Видео работы этого плуга
Отличия
На сегодняшний день ЗАО “РЗЗ” выпускает под ТМ АЛМАЗ 4 модели чизельных плугов SVAROG:
- SVAROG ПЧ-2,5, с шириной захвата 2,5 метра.
- SVAROG ПЧ-4,5, с шириной захвата 4,5 метра.
- SVAROG ПЧП-4,5, прицепной плуг, предназначенный для агрегатирования с импортными тракторами.
- SVAROG ПЧ-6, отличается повышенной производительностью благодаря увеличенной ширине захвата, и простотой транспортировки, поскольку боковые секции плуга складываются с помощью гидросистемы.
Модели чизельных плугов SVAROG отличаются друг от друга по ширине захвата, в названии моделей это отражено числовым значением — “2,5”, “4,5”, “6”.
Особенности выбора и правильного использования чизельных культиваторов
Правильное выбор оборудования
Перед покупкой чизельного культиватора необходимо определиться с его техническими характеристиками
Важно учитывать мощность трактора, ширину захвата и глубину обработки, чтобы оборудование соответствовало задачам, с которыми оно будет справляться. Не стоит экономить на качестве, так как недорогое и низкокачественное оборудование может быть не надежным и неэффективным
Подготовка почвы перед использованием
Перед началом работы с чизельным культиватором необходимо правильно подготовить почву. Убедитесь, что поверхность ровная, без камней и других препятствий. Если почва содержит сильные сгустки или слои с различной плотностью, рекомендуется провести предварительную обработку, чтобы улучшить проникаемость и равномерность воздействия инструмента.
Работа с чизельным культиватором
Во время работы с чизельным культиватором важно соблюдать ряд правил:
- Установите правильную глубину обработки. Выберите оптимальную глубину, чтобы достичь желаемого эффекта. Учитывайте особенности почвы и конкретных задач.
- Следите за равномерностью прохода. При движении машины и обработке почвы старайтесь сохранять равномерность и прямолинейность движения, чтобы избежать образования провалов и перекосов.
- Обслуживайте оборудование. Регулярно проверяйте и поддерживайте чизельный культиватор в исправном состоянии. Следите за работой ножей и заменяйте их при необходимости.
С правильным выбором и использованием чизельных культиваторов можно достичь качественной глубокой обработки почвы. Это значительно повысит урожайность и качество сельскохозяйственных культур
Важно помнить, что каждая почва и каждое хозяйство имеют свои особенности, поэтому опыт и эксперименты помогут найти наиболее эффективный способ использования чизельного культиватора
Что такое чизельная обработка почвы
Под словом «чизель» понимается любой прицепной сельскохозяйственный агрегат, используемый для глубокого рыхления почвы без ее переворачивания (оборота пласта). Поэтому рассматриваемое здесь орудие иначе можно было бы назвать глубокорыхлитель. К плюсам такой обработки относят:
- Улучшение водно-воздушного баланса.
- Сокращение сроков подготовки почвы.
- Возможность замедлить процесс ее эрозии и повысить всхожесть семян.
К ее достоинствам следует отнести и облегчение труда сельского механизатора, которому не приходится своими руками заниматься очисткой плуга. При таком способе обработки даже сырая земля к его рабочим плоскостям практически не прилипает.
Чизельный плуг
Для чего используют чизельные плуги
Назначение чизельного плуга определяется его универсальностью, то есть возможностью одновременно с рыхлением почвы выполнять следующие полезные операции:
- подрезание сорняков;
- разделка дернины и закладка минеральных удобрений;
- лущение стерни и многое другое.
Еще одно преимущество агрегатов этого класса состоит в том, что при их использовании не образуется жесткая плужная подошва, что благоприятно сказывается на качестве пропашных земель. Чизельная обработка почвы имеет одну особенность, согласно которой остатки сорняков не заделываются (как это обычно происходит при вспашке почвы), а перемешиваются с основным пахотным слоем, превращаясь в мульчу. Благодаря этому верхняя часть почвы не оголяется, к тому же в ней хорошо сохраняется влага. Рассмотренные достоинства свидетельствуют о том, что чизельный плуг – это замечательное изобретение, существенно повышающее эффективность вспашки.
Классификация чизельных плугов
В зависимости цели проведения безотвальной обработки чизельные плуги могут применяются:
- При проведении плановой сплошной основной обработки почв на глубину до 30 см, обеспечивая сохранение и накапливание влаги в обрабатываемом плодородном слое с одновременной защитой от ветровой эрозии.
- Периодически для разрушения пахотной подошвы на глубину до 45 см производят чизелевание, обеспечивая доступ возделываемой культуре к влаге в нижних слоях почвы с одновременным сохранением влаги в верхнем слое.
- Более глубокое рыхление чизельными плугами от 50 см до 1 мм применяется на пересушенных пахотных почвах, а также в рамках рекультивационных мероприятий при восстановлении плодородия почв.
Исходя из глубины и цели обработки чизельные почвообрабатывающие машины делятся на следующие типы:
- Культиваторы чизельные
- Чизельные плуги
- Глубокорыхлители чизельный
Культиваторы чизельные
Орудия данного типа применяются для сплошной основной безотвальной обработки на глубину от 15 до 30 см. Долотообразные рыхлительные наконечники могут устанавливаться на пружинные стойки обеспечивающие более активное рыхление подпокровного слоя.
В современных технологиях возделывания такие культиваторы входят в состав комплексных агрегатов, обеспечивающих полный цикл предпосевной подготовки почвы включая: безотвальную вспашку, тщательное рыхление на глубину заделки семян для посева с внесением минеральных удобрений, одновременное прикатывание для выравнивания поверхности.
Чизельные плуги
Безотвальные орудия с характеристиками, обеспечивающими рыхление от 30 до 60 см применяются как для плановой основной обработки, так и для разрушения почвенной уплотнённой подошвы. Такие плуги кроме долотообразных лап могут иметь в своём составе дополнительные рабочие органы для более тщательного разрушения крупных комков почвы в верхнем слое.
Польский чизельный рыхлитель ROLEX c ширеной захвата 2.5 м
Глубокорыхлительные чизельные плуги
Машины с глубиной обработки от 45 см до 1 м оборудованы только рыхлителями с мощными стойками. Такие навесные чизели применяются в целях разрушения уплотнённого слоя, а также сверхглубокого безотвального рыхления для обеспечения доступа культуре к влаге, скрытой в нижних слоях на пересушенных почвах с частичным перемешиванием нижних и средних слоёв.

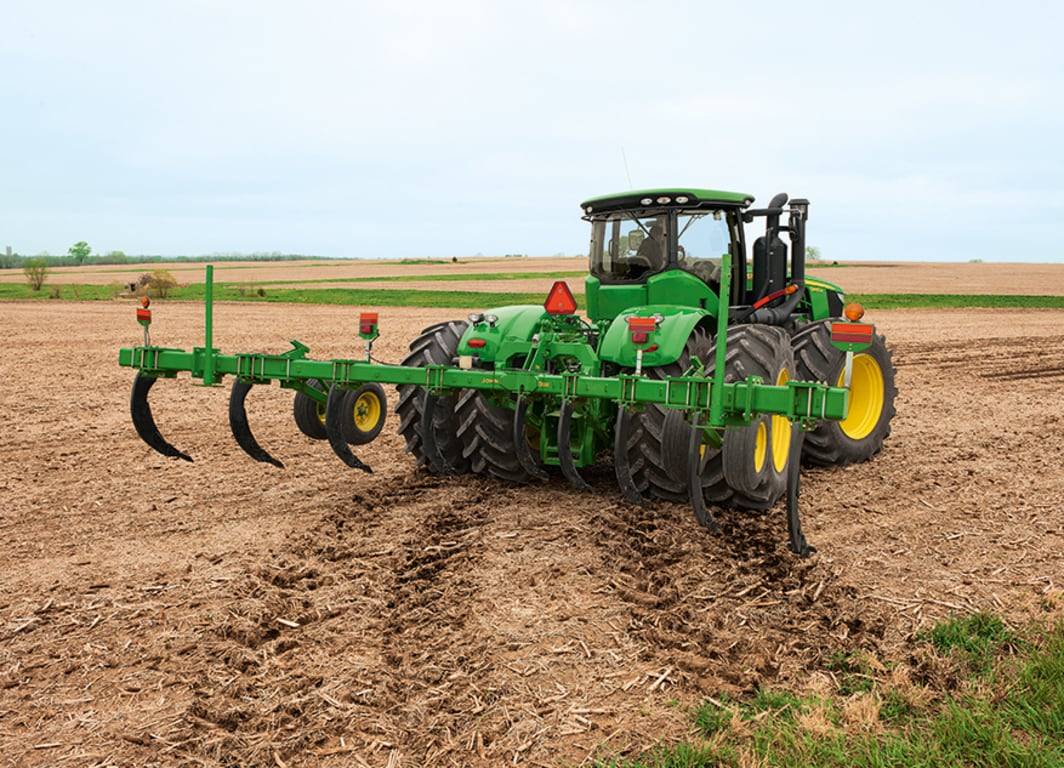

Чизельный глубокорыхлитель в работе
Вспомогательное оборудование безотвальных плугов
Специально для применения рыхлителей в особых условиях модели чизельных плугов могут быть дополнительно оснащены:
- Диско-лаповыми рабочими органами для одновременного выравнивания
- Оборудованием, обеспечивающим вибрацию рыхлительных лап для работы на каменистых и тяжёлых грунтах
- Устройствами для одновременного внесения удобрений и минеральных добавок
- Плуги с функцией укладки глубокого капельного орошения
- Чизельные рыхлители с функцией одновременной высадки саженцев растений
- Кроме этого существуют отдельные модели, адаптированные для рыхления каменистых участков или широкозахватные для обработки лёгких песчаных почв.
Виды стойки глубокорыхлителя
Одной из ключевых характеристик глубокорыхлителя является тип стойки. От него зависит оборачиваемость пласта почвы. Стойка глубокорыхлителя может быть:
- Параплау — подъем и опускание с небольшим перемешиванием внутренних слоев. К примеру, стойками параплау укомплектованы чизельные глубокорыхлители-плуги производства Радогост-Маш.
- Дельтаплау — подъем и опускание пласта без оборота. К примеру, стойками дельтаплау укомплектованы такие глубокорыхлители, как КАМА, чизели производства Лесагромаш, CPA и DK.
Еще одно различие кроется в способе защиты стойки глубокорыхлителя. На современных чизельных культиваторах используются следующие варианты конструкции:
- Защита срезным болтом. При достижении предельной нагрузки на стойку глубокорыхлителя болт разрывается и стойка уходит назад, пропуская через себя камни, корни деревьев и т.д. Чтобы вернуть стойку чизельного глубокорыхлителя в рабочее положение, ее нужно выдвинуть вперед и снова зафиксировать срезным болтом. Такая конструкция чизеля подходит для обработки почвы легких и среднетяжелых типов.
- Рессорная защита. При наезде культиватора на препятствие стойка глубокорыхлителя уходит назад, рессора прогибается, проходит препятствие и возвращает стойку в исходное положение. Подобная конструкция плуга используется для работы на тяжелых, каменистых почвах.
Чизельный плуг – глубокорыхлитель «ВИБРОМАКС»
Cоздан для быстрого решения проблемы уплотнения почв на больших площадях. Обработку чизельным плугом лучше проводить во время осенних полевых работ. Такое глубокое рыхление, помимо разрушения твердых подпочвенных пластов и рыхления поверхности поля, улучшает проникновение в грунт воды и питательных веществ в зимний период.
Глубина обработки лапой до 20 см, долотом – до 30 см (с шагом 36 см).
Чизельный плуг «ВИБРОМАКС» ПЧ-810/28
с жесткой сцепкой
Функциональный аналог чизельного плуга 2410 JOHN DEERE (Джон Дир) и WIL-RICH 5850.
На базе этого культиватора производятся МПК «АГРИФЕСТ-Гибрид», ТДК «ЭКСПРЕСС», Линейный рыхлитель «АГРИВАТОР».
Варианты применения культиватора «АГРИФЕСТ»:
- В составе ПК «АГРИФЕСТ-Гибрид»
- Как Турбодисковый культиватор «ЭКСПРЕСС»
