Чешский минитрактор (Чехословацкий): ТЗ4К14, TZ-4K-14, технические характеристики, двигатель, цены, отзывы владельцев

Преимущества использования минитрактора

Чешский трактор TZ-4K-14 активно применяется в сельскохозяйственной, коммунальной и строительной сфере. Благодаря небольшому радиусу разворота (1,9 метра) агрегат можно использовать на участках небольшой площади.

Достоинства минитрактора:

Тягово-сцепных параметров агрегата достаточно для буксировки прицепов грузоподъёмностью до 600 килограмм;
Плуг, сеялка для минитрактора и другое оборудование позволяет справляться со вспахиванием почвы, посевом и уборкой урожая, транспортировкой материала;
Запчасти стоят недорого, многие поломки можно устранить самостоятельно при наличии стандартного набора инструментов.

Стоит отметить отсутствие вала отбора мощности и дуг безопасности, небольшой объём топливного бака, балластные грузы не входят в стандартную комплектацию. Такие недочёты характерны практически для всех агрегатов бюджетной категории.

Ключевые параметры агрегата

Оценив конструкционную специфику и технические данные, можно узнать о возможностях минитрактора ТЗ-4К-14.

Особенности устройства минитрактора:

Двигатель имеет простую конструкцию, потому его легко ремонтировать и он нуждается в минимальном объёме обслуживания. Запуск осуществляется вручную рычагом или электростартером. Со временем на минитрактор TZ-4K-14 установили дизельный двигатель Slavia 1D90 с мощностью 14 л. с.;
Протекторы на колёсах и блокировка переднего моста обеспечивает агрегату высокий уровень устойчивости;
Четырёхколёсная двухосевая ходовая система с полным приводом;
Тормоз – ручной для передних колёс и ножной для задних колёс;
Наличие шарнирной рамы позволило уменьшить радиус разворота до 1,9 метра;
Поворотная вилка с вертикальным отклонением полурам вверх и вниз на 11°;
Трактор можно эксплуатировать в междурядьях, также на крутосклонном рельефе до 12° благодаря удлинённой колёсной базе;
Крутящий момент передаётся на механическую трансмиссию с сухой дисковой муфты сцепления. Реверсная коробка передач с четырьмя скоростями вперёд и четырьмя назад;
Механизм отбора мощности намного расширил потенциал машины;
Шасси полноприводного трактора с блокировкой дифференциала переднего моста тормозами;
Низкое давление пневматических колёс на поверхность и эффективность тормозной системы позволяет минитрактору передвигаться по дорогам общего значения;
Машина безопасная в эксплуатации благодаря наличию светотехнического и сигнального оборудования, позволяющего передвигаться в ночное время и при сложных метеоусловиях;
Кабины нет, но удобное сиденье обеспечивает комфортную работу;
Все органы управления находятся под рукой, что положительно сказывается на управлении.

Технические характеристики агрегата:

Страна производитель – Чехия;
Мотор 1Д90ТА с мощностью 12 л. с.;
Объём двигателя – 660 см3;
Количество цилиндров – один;
Диаметр цилиндра – 9 сантиметров;
Вместительность топливного бака – 11 литров;
Расход топлива, 210+10% г/л.с./час;
Коробка передач – 4 вперёд и 4 назад;
Привод – 4*4;
Задние/передние колёса – 4*16/4*16;
Система воздушного охлаждения;
Сцепление сухого однодискового типа;
Ход поршня – 104 миллиметра;
ВОМ – 2200 оборотов/минуту;
Дорожный просвет – 35-37 сантиметров;
Ширина колеи – 70-100 сантиметров;
Радиус поворота – 1,9 метра;
Максимальная скорость – 16,5 километров/час;
Размер – 275*117*130 сантиметров;
Вес агрегата – 870 килограмм.

Чешский минитрактор агрегатируется с навесными орудиями различного характера. Возможно гидравлическое управление навесами. Минитрактор также применяется, как стационарный приводной агрегат.

В списке подходящих навесных устройств прицеп, косилка, бульдозерный отвал, подметальная машина, навесная фреза, рыхлитель, жатка, оборотный плуг и культиватор. С помощью одноосного металлического прицепа можно транспортировать различные грузы массой до одной тонны.

Чехословацкий трактор ТЗ-4К-14 отличается универсальностью. Машина справляется с большим количеством задач, ею легко управлять, она простая в обслуживании и нет особых сложностей при устранении небольших поломок. Простая конструкция и достаточные технические параметры сделали минитрактор популярным среди фермеров.

Обзор основных характеристик чешского трактора

Трактор тз4к14 – это колесная машина с полным приводом. Соединение переднего и заднего мостов осуществляется с помощью поворотной вилки. Оба моста оснащены дифференциалом, при этом передний мост имеет блокировку дифференциала. Любой поворот руля заставляет мосты поворачиваться друг относительно друга, причем угол поворота достигает 45°, как влево, так и вправо. Радиус разворота, таким образом, составляет всего 1,9 м. Конструкция такого типа позволяет использовать трактор в ограниченном пространстве, делая его невероятно маневренным. Кроме того, при движении мостов в вертикальной плоскости угол отклонения составляет 11° в обе стороны, благодаря чему достигается копирование поверхности участка во время езды. Дорожный просвет равен 290 мм.

Чешский минитрактор за историю своего существования претерпел немало изменений, которые коснулись, как его внешнего облика, так и внутреннего наполнения. Самая первая модификация минитрактора TZ 4K 14 выпускалась с длинной двухметровой базой между мостами и самосвальным кузовом. Спустя некоторое время конструкторы приняли решение укоротить базу до 0,5 м. и добавить прицеп с гидравликой.

Что касается двигателя, то изначально производитель выпускал модель TZ 4K 14 с двигателем Slavia 1D80, мощность которого была всего 9 л.с. Несколько позже трактор был оснащен одноцилиндровым двухтактным дизельным двигателем 1Д90ТА с системой воздушного охлаждения. Мощность силового агрегата была немного увеличена, до 12 л.с. Рабочий объем – 660 куб.см. Запуск двигателя осуществлялся, как от электрического стартера, так и вручную.

Еще спустя некоторое время потребителям предлагался вариант трактора с двигателем Slavia 1D90, мощностью 14 л.с. В настоящее время есть компании, которые занимаются модернизацией популярных моделей спецтехники и предлагают установку более мощных моторов. К примеру, на эту модель мини трактора можно установить итальянский дизельный двигатель Lombardini с мощностью 22 л.с. или 9LD,30 л.с. Кстати, если есть желание, стандартное механическое управление можно заменить на гидравлическое – такие услуги также предлагаются специалистами.

Коробка передач трактора TZ 4K 14 имеет 4 передних и 4 задних передачи. При этом скорость, которую может развивать трактор при движении вперед, максимально достигает 16,5 км/час. Обратно же техника может двигаться со скоростью не более чем 12,7 км/час. Сцепление трактора – сухое, однодисковое. Тормозная система представлена ручным тормозом для передних колес и ножным для задних колес.

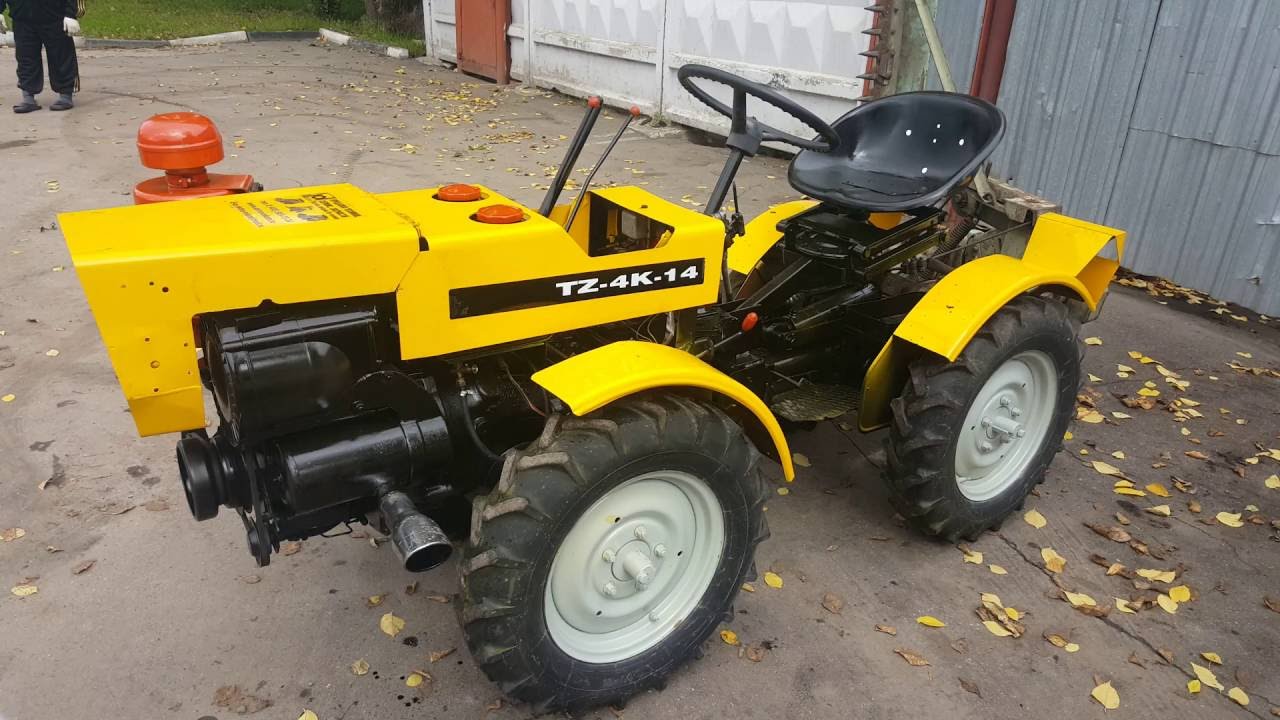

Минитрактор TZ-4K-14

Минитрактор TZ-4K-14 является компактной сельскохозяйственной машиной, разработанной чешским производителем. Данная модель использует многие элементы от предшественника (TZ-4K-10), но отличается от него множеством технических доработок и улучшений. Стоит отметить, что чешский минитрактор является одним из первых, которые в 1970-х годов закупал Советский Союз. Техника активно применялась в строительстве различных объектов для Олимпиады 1980 в Москве. На практике машина довольно хорошо себя показала, что обеспечило ей большую популярность на территориях СССР. Также в связи с этим TZ-4K-14 был взят для разработки советских мини-тракторов и конце 1980-х годов производитель «Таллэкс» представил свою версию мини-трактора МА-6210, которая выпускалась ограниченным количеством.

Машина имеет поворотную вилку, посредством которой соединены передний и задний мост. При выполнении поворота мосты мини-трактора поворачиваются на 45 градусов от относительно друг друга. Такое решение позволило добиться отличной маневренности, что позволило использовать машину в довольно стесненных условиях, поскольку наименьший радиус поворота составляет всего 1900 миллиметров. В целях обеспечения улучшенной проходимости конструкция вилки предусматривает подъем и опускание мостов на 11 градусов. Также для этого может регулироваться ширин передней и задней колеи. Изначально данный показатель составляет 700 миллиметров, но может быть расширен и до 1000 миллиметров.

Минитрактор использует одноцилиндровую двухтактную дизельную силовую установку, имеющую воздушное охлаждение. Двигатель может работать в любых условиях без перегрева, поскольку воздушная система охлаждения отлично справляется со своей задачей, так как габаритные размеры двигателя вышли довольно небольшими. Запуск агрегата осуществляется посредством электростартера, но также может быть запущен и в ручную. Используемая коробка переключения передач обладает четырьмя реверсивными передачами, как для передвижения в перед, так и для передвижения в обратном направлении. На каждом мосту установлен дифференциал. Дифференциал переднего моста имеет функции блокировки, поскольку этот мост в модели является ведущим. Производитель добавил в мини-трактор две независимые тормозные системы, среди которых ручной передний тормоз и ножной задний.

Если разобраться подробнее – чем же чешский минитрактор tz 4k 14 так привлек чиновников и колхозников в Чехословакии и СССР?

Стоит посмотреть на технические характеристики этого трактора. Юркий и компактный – он мог проходить по закоулкам строек и труднодоступным углам сельскохозяйственных участков. Дорожный просвет был 29 см, угол разворота 1,9 метра, длина всего трактора – 275 см.

До поставок из Чехословакии самым маленьким трактором в СССР был Т-25. Им было труднее управлять, чем TZ 4K 14, и он был дороже.

Минитрактор ТЗ 4К 14 был легок в управлении и невероятно проходимым из-за шарнирно-солнечной рамы. В итоге управление этим минитрактором доставляло неподдельное удовольствие. Эффект усиливался еще и любопытством, которое первое время вызывала эта необычная машина.

Двигатель минитрактора TZ 14 изначально был двухцилиндровым. Ход поршня 85 мм создавал тягу, которой рабочие строек, по их признаниям, не ожидали от маленького трактора. Мощность двигателя изначально была 9 л.с. Такой мощности был Slavia 1D80, тоже выпускавшийся заводом Agrostroj.

Но некоторые модификации, которые появлялись в Польше и Венгрии, доводили мощность до 14 л.с., используя двигатель Slavia 1D90.

Минитрактор ТЗ4К14 поставлялся с коробкой реверсивной четырехступенчатой коробкой передач. Скорость движения минитрактора 16,5 км/час, если выжать газ до упора. Сухое однодисковое сцепление делает ВОМ зависимым.

Ход трактора тяжеловат. Медленно, но верно, минитрактор TZ 4K 14 вспашет требуемую площадь без поломок. Но производительность при этом не впечатляет: шарнирно-солнечная рама снижает тяговую способность трактора.

Поворот машины происходит за счет движения рамы, как на этом видео. Так что машина хоть и маневренна, но не достаточно устойчива для работы с плугом.

Но вместо этого трактор хорошо показался себя, работая с самосвальным одноосным прицепом, у которого была съемный задний борт. Его длина составляла 2,6 м. Грузоподъемность оригинального прицепа была 1000 кг, хотя мы не проверяли. Как и было сказано ранее, минитрактор ТЗ 14 себя зарекомендовал на строительстве и уборки территории. Отвалы и щетки гораздо лучше походят, чем сельскохозяйственные орудия.

Аграрная техника, которая подходила к этому минитрактору, – косилка. Сами понимаете, что на машине с такими габаритами работать только в саду 100 метров на 100 метров. Заготовлением корма

Достоинства и недостатки минитрактора

Traktor tz 4k 14 отличается надежностью и имеет ряд достоинств:

Шарнирно сочлененная рама. Делает трактор маневренным. Благодаря высокой маневренности, модель используется на открытых и закрытых площадках с ограниченной площадью;
Качество комплектующих. Детали трактора чешского производства выполнены из прочных материалов. Это увеличивает срок службы машины;
Универсальность прицепного устройства. Модель можно оборудовать различными агрегатами и механизмами;
Колесная формула 4х4. Повышает показатели проходимости машины;
Наличие ВОМ. Вал отбора мощности позволяет передавать крутящий момент к навесному оборудованию;
Световая и звуковая сигнализация. Дает возможность использовать трактор в условиях плохой видимости.

К недостаткам минитрактора можно отнести пост управления открытого типа. Отсутствие крыши исключает возможность работы во время дождя.

Из вышеперечисленного следует, что трактор tz 4k 14, технические характеристики которого приведены выше, является качественной моделью чешского производства. Машина отличается высокими техническими показателями и неприхотлива к условиям эксплуатации. Модель применяется в различных сферах с большим ассортиментом дополнительного оборудования.

Минитрактор TZ-4K-14 представляет собой бюджетную модель, пришедшую к нам из Европы. Его разработка началась в послевоенное время и на тот период, агрегат считался самым лучшим, что могло предложить автомобилестроение для механизации ручного труда. Чехословацкая сборка была запущена на заводе «Agrostroj» в городе Простеев в 1951 г. Минитрактор TZ-4K-14 был первым иностранным агрегатом, который появился на полях Советского Союза. Остальные известные западные бренды стали известны россиянам уже после развала страны Советов.

В начале 90-х выпуск этого минитрактора прекратился и стали появляться его более усовершенствованные модификации, например Deutz Allis 9190-AWD, Deutz Fahr. Производственные мощности находятся во многих странах: Польше, Венгрии, Чехии. Толчком для возникновения различных модификаций послужило использование минитрактора TZ-4K-14 при строительстве объектов для Олимпиады-80.

Высокая производительность, низкое потребление топлива и возможность широко использовать с различным навесным оборудованием не только родного производства, но и других брендов, привлекало и мелких землевладельцев. Данные трактора не требовали сложного обслуживания, но при этом обладали удивительной работоспособностью и износостойкостью.

Технические характеристики

Минитрактор TZ — четырехколесная полноприводная машина. Трактор имеет две оси. Передняя имеет соединение с задним мостом, поворотная вилка (45° в обе стороны) дает возможность разворачивать трактор в стесненных условиях (в радиусе около 2 м). В вертикальной плоскости мосты дают возможность отклоняться в обе стороны на 11°, что позволяет смягчать езду по неровной поверхности.

Трактор оснащен тормозами для передних и задних колес, которые независимы друг от друга. Основные параметры машины таковы:

длина/ширина минимальная(макс.)/высота — 2,75/0,95(1,17)/1,3 м;
масса — 870 кг;
дорожный просвет — 29 см;
скорость — 16 км/ч;
колея колес — 70-100 см.

Минитрактор можно оснастить навесным оборудованием. Чаще всего применяются самосвальные прицепы, плуг, косилка. Для выполнения работ по разравниванию грунта или очистке от снега можно установить бульдозерный отвал.

Двигатель

За годы производства трактора двигатель подвергался модификациям несколько раз. Первая модель TZ-4K-14 выпускалась с двигателем Slavia 1D80, его мощность была 9 л. с. Поскольку чехи использовали запчасти только местного производства, то с заменой конструктивных узлов проблем не возникало. Насосы высокого давления производятся тоже в Чехии АО «Моторпал».

Ко времени поставки в Советский Союз трактор уже был оснащен одноцилиндровым двухтактным дизельным двигателем 1Д90ТА. Его мощность была увеличена до 12 л. с. Рабочий объем — 660 см³. Двигатель имеет систему воздушного охлаждения, запускается и от электрического стартера, и вручную.

Максимально простая конструкция определяет ремонтопригодность двигателя и минимизирует объем обслуживания.

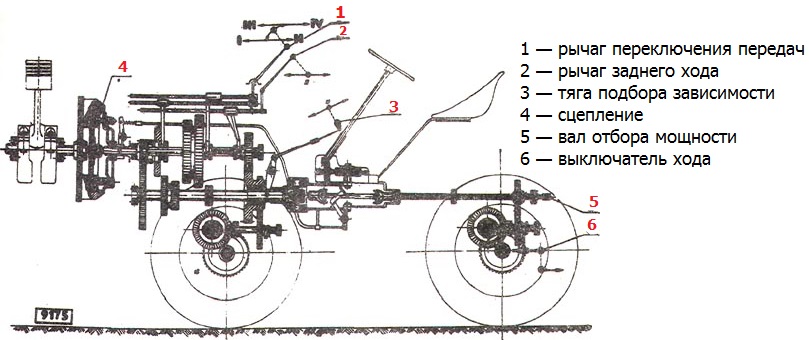

Силовая передача

Сухое однодисковое сцепление включается педалью, которая расположена на площадке водителя слева. У трактора 4-скоростная коробка передач. Все передачи реверсированы. Включатели привода ходовых колес есть в передней и задней коробках передач.

При помощи шарнирного и сквозного валов крутящий момент от приводного вала передается передней коробке передач и задней. Для включения оборотов приводного вала есть ручной рычаг, он к тому же снабжен предохранителем от случайного запуска мотора.

Ходовая часть

Шасси минитрактора TZ-4K-14 полноприводного типа. Блокировка дифференциала переднего моста создана из зубчатой муфты. Это позволяет предотвратить пробуксовывание ведущих колес на скользком грунте. Минитрактор не имеет ограничений по движению по дорогам общего назначения благодаря низкому удельному давлению пневматиков на грунт и эффективности внутренних колодочных тормозов.

Электрооборудование

Система электрооборудования выполнена по однопроводной схеме. Минусовой контакт аккумуляторной батареи и потребителей крепится на корпус трактора. Напряжение бортовой сети питания составляет 12 Вольт. К электрооборудованию минитрактора относятся:

Стартер. Электрический двигатель, применяющийся для запуска силового агрегата;
Генератор постоянного тока. Служит для питания электрооборудования и зарядки аккумулятора после запуска двигателя. Генератор включен в электрическую схему параллельно с аккумуляторной батареей, и имеет ременной привод;
Реле регулятор. Необходимо для регулировки величины напряжения поступающего от генератора;
Переключатель массы. Необходим для разобщения минусового контакта аккумулятора и корпуса минитрактора;
Фары ближнего и дальнего света;
Указатели поворотов;
Стоп сигналы;
Габаритные огни;
Замок зажигания. Служит для управления электрическим стартером.

ВАЖНО: В схему электропроводки включена розетка для подключения электрооборудования прицепа
