Буровая установка ПБУ 2

Отличительные черты и преимущества

Основные достоинства этой буровой установки таковы:

• Наличие механического привода на вращателе, снабженного гидромеханизмом высокой мощности, обеспечивающее значительное усилие для нагрузки на ось.
• Улучшенная конструкция буровой лебедки, что выступает залогом ее простого и надежного функционирования.
• Прочная мачта.
• Управление вращателем от пульта оператора.
• Возможности для автономной работы агрегата при условии эксплуатации собственного двигателя.

Варианты достоинств буровой установки ПБУ 2

Буровая техника ПБУ 2 имеет ряд отличительных черт технического плана. В их число входит:

• Возможность динамического и статического зондирования грунта.
• Минимальные амортизационные затраты за счет палубного типа силового агрегата.
• Наличие сигнализаторов опасного напряжения и переподъема наряду со счетчиком моточасов.
• Наличие на собственной раме, что позволяет установить агрегат на любые транспортные средства.

Сочетание гидравлического механизма высокой мощности с вращателем подвижного типа обеспечивает существенную осевую нагрузку на рабочий инструмент даже на начальном этапе бурения. Сам вращатель для спуско-подъемных манипуляций может отходить в сторону от области бурения.

Отличительные свойства

С 2009 года на рынок поставляется модификация мобильной буровой установки, которая обладает следующими особенностями по сравнению с предыдущей версией:

• рассчитана для работы от — 40 до +40 градусов;
• особо прочная конструкция рабочей мачты;
• скорость движения вращателя существенно увеличена;
• лебёдка стала значительно прочнее, она проста в работе и сервисе;
• гидроцилиндр позволяет отодвигать вращатель от скважины;
• гидросистема устройства стала ещё мощнее, этот показатель достигает 10000 кгс;
• сам бур может подвергаться трансформации в кондуктор.

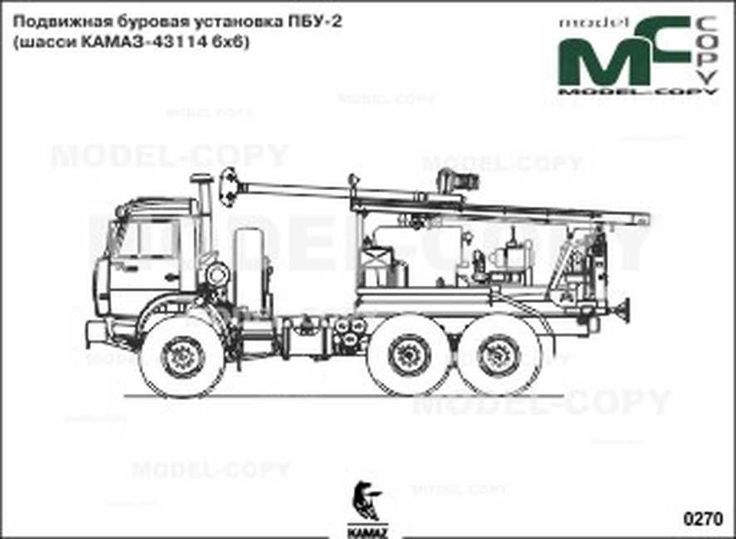

Фото буровой установки ПБУ-2

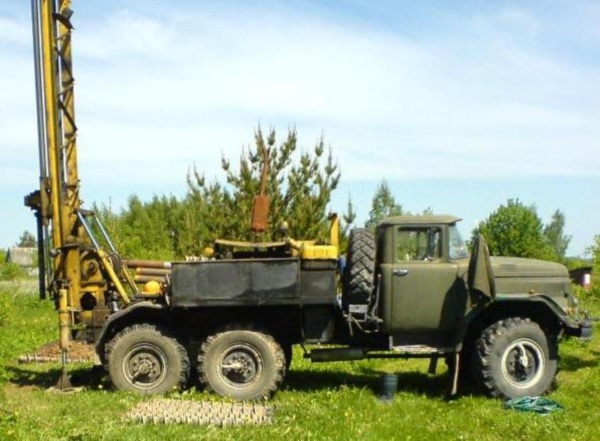

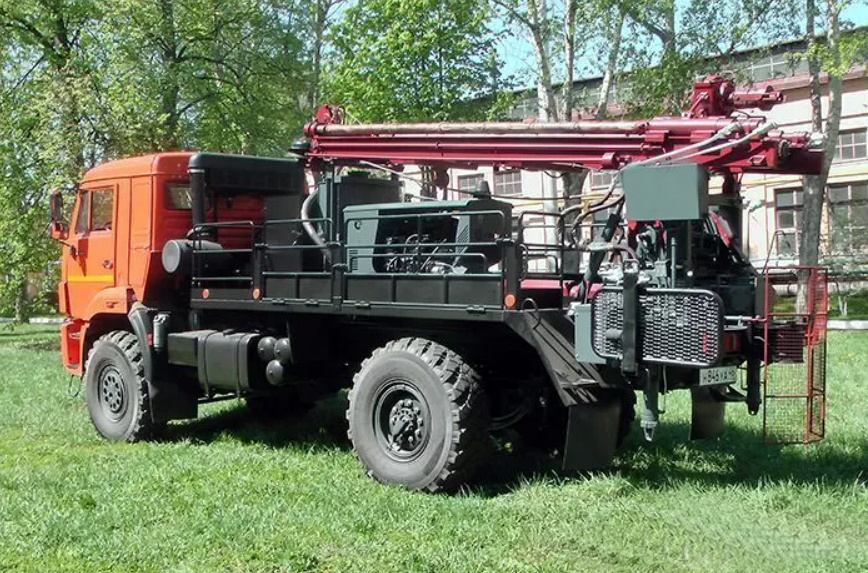

Буровая установка ПБУ-2

Такой мощный, производительный и универсальный агрегат под названием буровая установка ПБУ-2 задействуется в области геологоразведки и сейсморазведки для решения различных задач.

Буровая установка ПБУ-2 позволяет выполнять следующий перечень буровых работ:

1. Геологоразведочные и сейсморазведочные скважины.

2. Скважины разного предназначения, которые могут потребоваться во время проведения строительных работ.

3. Гидрогеологические и инженерно-геологические скважины.

ПБУ-2 устанавливается на свою раму, оснащенную приводом от автономного поршневого двигателя внутреннего сгорания. Благодаря этому возможен монтаж буровой установки на средствах передвижения, у которых отсутствует собственный двигатель. Еще ПБУ-2 можно устанавливать на передвижных средствах, на которых невозможен отбор мощности.

Для снижения амортизации двигателя ТС используется палубный силовой агрегат. При необходимости для заказчика может быть изготовлена модификация буровой установки, оснащенная приводом от двигателя транспортной базы.

Буровая установка ПБУ 2 | Особенности конструкции , приемущества

Буровая установка ПБУ 2 представляет собой мобильную универсальную установку для проведения различных буровых работ, в том числе в условиях сурового климата при температуре до -40°С. Она может применяться для осуществления инженерных изысканий, сейсмологических и геологических разведок, бурения инженерно-геологических шурфов и артезианских скважин, а также других скважин при проведении различных строительных работ.

Установка обеспечивает следующие способы бурения:

• шнековое «сухое» бурение скважин до 40 см в диаметре и глубиной до 60 м;
• бурение шурфов до 85 см в диаметре и глубиной до 25 м шнековым буром;
• бурение с промывкой или продувкой скважин до 19 см в диаметре и глубиной до 120 м;
• ударно-вращательное бурение скважин до 25 см в диаметре и глубиной до 16 м с помощью погружного пневмо-ударного механизма;
• колонковое «сухое» бурение скважин до 15 см в диаметре;
• проведение статистического зондирования грунта.

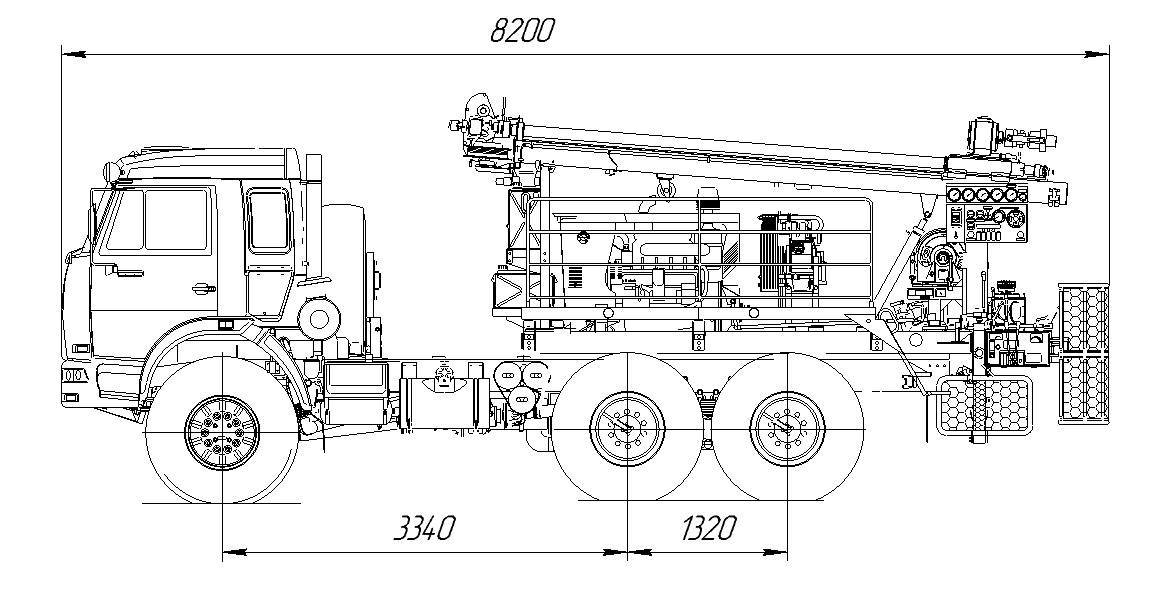

Особенности конструкции

Буровая установка ПБУ 2 может выполняться в двух основных модификациях:

1. На базе шасси грузовых автомобилей повышенной проходимости (УРАЛ, КАМАЗ и др.) или различной тракторной техники.
2. На собственном несамоходном шасси грузоподъемностью свыше 4 тонн (прицепы, санные платформы и т.п.).

Привод основных агрегатов установки, смонтированных на собственной раме, осуществляется от коробки отбора мощности двигателя транспортного средства, на шасси которого она установлена. Возможна также комплектация установки автономным дизельным двигателем, что обеспечивает возможность ее установки на любые транспортные средства и грузовые несамоходные платформы.

Для удобства управления и обеспечения безопасности при проведении работ установка имеет съемную площадку оператора, которая устанавливается на раме около основания мачты, где расположены основные органы управления.

Для выравнивания на местности и обеспечения устойчивости установки при работе базовые транспортные средства или грузовые платформы комплектуются дополнительными опорами в виде гидродомкратов.

В комплектацию установки входят наборы инструментов для применяемых способов бурения, шнеки и буры различных диаметров, а также дополнительное оборудование по требованию заказчиков.

Основные преимущества буровой установки ПБУ 2

Буровая установка ПБУ2 обладает следующими достоинствами:

• модернизированная мачта особой прочности;
• механический привод подвижного вращателя с мощным гидромеханизмом его подачи создают усилие осевой нагрузки до 10 тонн, что значительно увеличивает скорость его перемещения;
• имеется возможность отвода вращателя в сторону при помощи гидроцилиндра, управляемого с пульта оператора;
• буровая лебедка имеет улучшенную конструкцию, обеспечивая надежность и простоту ее эксплуатации;
• возможность привода установки от собственного двигателя позволяет полностью обеспечить автономность работы и значительно уменьшить расход топлива.

Получите выгодное предложение от прямых поставщиков:

Модификации

Универсальная машина для бурения ПБУ-2 имеет два поколения. К первому принадлежит техника, выпущенная до 2009 года.

Машина ПБУ-2 300-ой серии производства является модернизированной системой, которая увидела свет в 2009 году. Это, так называемое, второе поколение.

1. Системы без транспортной основы, например, модель ПБУ-2-368.
2. Машины, работающие на основе энергии двигателя палубного типа. Наиболее яркий пример — модели машин ПБУ-2 318, ПБУ-2 307, ПБУ-2 336, ПБУ-2 354, ПБУ-2 371.
3. Машины, приводимые в рабочее состояние мотором автомобильных шасси. Типичные представители этой группы — модификационные модели ПБУ-2-346П, ПБУ-2 305П, ПБУ-2 317П, ПБУ-2 326П, ПБУ-2 372П.

Параметры	ПБУ-2 368	ПБУ-2 318	ПБУ-2 307	ПБУ-2 336	ПБУ-2 354	ПБУ-2 371
Транспортная основа для монтажа	—	КАМАЗ-114 (118)	ЗИЛ-131	Трактор ТТ-4М	Трактор Т10Б с санями	МАЗ-531605
Наличие лебедки	Есть	Есть	Есть	—	Есть	Есть
Наличие балансира	Есть	Есть	—	—	—	Есть
Наличие насоса	—	—	—	—	—	160/6,3
Наличие компрессора	2 ВУ0ПК5.25	2 ВУ/ПК5.25	2 ВУ/ПК5.25	2 ВУ/ПК5.25	2 ВУ/ПК5.25	—

Характеристики установок, которые работают от мотора автомобильного шасси:

Параметры	ПБУ-2 346П	ПБУ-2 605П	ПБУ-2 317П	ПБУ-2 326П	ПБУ-2 372П
Транспортная основа для монтажа	МТЛБу	ЗИЛ-131	КАМАЗ-114 (118)	УРАЛ-4320	МАЗ-531605
Наличие лебедки	Есть	—	Есть	—	Есть
Наличие балансира	—	—	—	—	Есть
Наличие насоса	—	—	—	—	—
Наличие компрессора	2 ВУ0ПК5.25	—	2 ВУ0ПК5.25	2 ВУ0ПК5.25	—

Видео обзор буровой установки ПБУ-2:

Буровая установка ПБУ 2 и ее основные преимущества

Среди основных достоинств ПБУ 2 стоит выделить:

модернизированный ствол мачты с особой прочностьюконструкция установки, оснащенная механическим приводом из себя представляющим подвижной вращатель с сверхмощным гидромеханизмом его подачи, которые создают усилие рассчитанное на нагрузку на ось до 10 тонн, что в свою очередь увеличивает намного скорость его передвижения

есть возможность с помощью гидроцилиндра, который управляется с общего пульта оператора отвода вращателя в сторону

основной механизм буровой установки ее лебедка имеет улучшенную прочную конструкцию, что обеспечивает ее надежность и простоту в эксплуатации

за счет возможности привода установки работать от собственного двигателя, можно таким образом обеспечивать автономность ее работы и при этом еще существенно уменьшить расход топлива

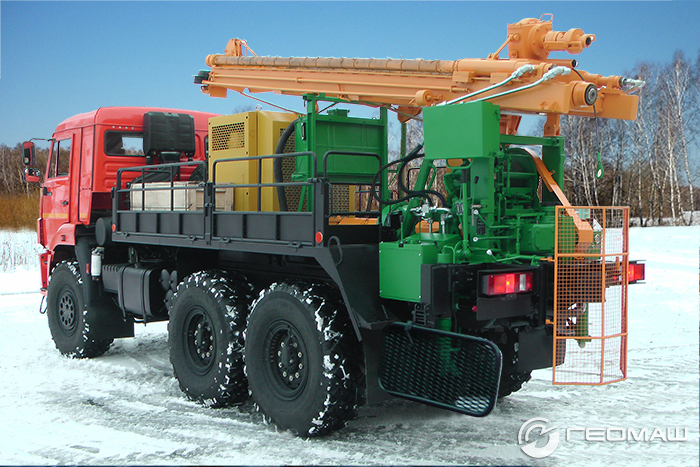

Буровая установка ПБУ 2

Многоцелевая буровая установка ПБУ-2 с механическим приводом подвижного вращателя

Многоцелевая буровая установка ПБУ 2 является преемником популярных буровых установок УГБ-50, УГБ-1ВС и ПБУ-1, долгие годы выпускавшихся и успешно эксплуатируемых до настоящего времени.

Назначение буровой установки ПБУ-2

• бурение скважин различного назначения при выполнении строительных работ
• инженерные изыскания
• сейсморазведка
• геологоразведка
• бурение гидрогеологических скважин

• бурение шнеками диаметром до 400 мм
• бурение шурфов диаметром до 850 мм
• ударно-вращательное бурение диаметром до 250 мм с применением погружных пневмоударных машин
• бурение с промывкой/продувкой диаметром до 190,5 мм
• колонковое бурение «всухую» диаметром до 151 мм
• статистическое зондирование грунтов

Буровая установка ПБУ-2 может быть установлена на различные транспортные средства: автомобили и шасси повышенной проходимости типа АМУР-531300 (ЗИЛ-131), УРАЛ, КАМАЗ, трактор ТТ-4, транспортную гусеничную машину ТГМ-126, МТЛБу, трактор ТЛТ-100А, на санное основание и другие шасси.

Буровая установка монтируется на собственной раме с приводом от автономного дизельного двигателя, что дает возможность ее монтажа на передвижных средствах, не имеющих собственного двигателя, или на которых невозможен отбор мощности. Применение палубного силового агрегата позволяет снизить амортизацию двигателя транспортного средства, существенно снизить расход топлива. По желанию заказчика выпускается модификация буровой установки с приводом от двигателя транспортной базы.

Подвижный вращатель с механическим приводом в сочетании с мощным гидравлическим механизмом подачи позволяют создавать значительную осевую нагрузку на породоразрушающий инструмент с первых метров бурения.

Конструкция вращателя буровой установки обеспечивает возможность его отвода в сторону от оси скважины для выполнения спуско-подъемных операций, установки обсадных колонн и реализации технологии ударно-канатного бурения с использованием буровой лебедки.

Органы управления буровой установкой расположены у основания мачты на раме установки. Для удобства управления буровая установка комплектуется съемной площадкой оператора бурения. Для выравнивания установки перед началом работы предусмотрены гидравлические домкраты.

Комлектация буровой установки (по требованию)

• Компрессор ПК-5.25 с приводом от двигателя шасси или от автономного двигателя
• Винтовой компрессор АК-9/10 с приводом от двигателя шасси
• Буровой насос НБ-50
• Буровой насос НБ-32
• Буровой насос НБ160/6.3
• Лебедка
• Балансир (для ударно-канатного бурения)
• Комплект приспособлений для пневмоударного бурения: — ПБУ-2.90.00.000. Элеватор амортизирующий — ПБУ-2.91.00.000-01. Сальник буровой — ПБУ-2.93.00.000. Герметизатор — БИ7.06.00.000. Буровой стол — БИ7.07.00.000. Вилка подкладная
• Источник электропитания со сварочным генератором (монтируется на шасси автомобиля)
• Кондуктор-центратор для бурильных труб с упором под подкладную вилку
• Кондуктор-центратор для шнеков
• Предпусковой подогреватель 14ТС-10 «Теплостар» (для ПБУ-2 с дизельным двигателем Д242-600 с электростартером на 24В).

• комплекты бурового инструмента со шнеками диаметрами 135, 180, 230, 300, 330,350, 400 мм
• комплекты равнопроходных шнеков диаметром 200, 250, 320 мм
• комплект с бурами диаметрами 650 и 850 мм
• комплект бурового инструмента для ударно-канатного бурения
• комплект бурового инструмента для бурения скважин колонковым способом «всухую»
• комплект бурового инструмента для бурения скважин колонковым способом с продувкой
• комплект бурового инструмента для бурения скважин колонковым способом с промывкой
• забойные пневмоударники и долота к ним
• комплект аварийного инструмента

источник

Буровая установка ПБУ-2

Буровая установка ПБУ-2 с подвижным вращателем, снабженным механическим приводом, предназначена для выполнения инженерно-геологических исследований, предусматривающих все технологии бурильных работ с извлечением проб грунта.

Во время эксплуатации ПБУ-2 обеспечивают следующие виды бурения:

• ударно-канатное, при котором используют забивные грунтоносы и стаканы;

• безкерновое и колонковое (с продувкой, с промывкой, «всухую»);

• ударно-вращательное с применением пневмоударников и шнеков;

• бурение шурфобурами;

• зондирование грунтов (статическое и динамическое).

Буровая установка имеет рамную конструкцию с приводным автономным дизельным двигателем. На своей раме установлен привод главных механизмов бурового устройства. Он приходит в рабочее состояние при помощи коробки отбора мощности, двигающей силы двигателя транспортного средства и рабочего приспособления, которое на нем устроено. Такие установки можно монтировать на передвижном транспорте, когда отсутствует собственный двигатель или отбор мощности невозможен вовсе. Благодаря использованию силового палубного агрегата снижаются расход топлива и амортизационные отчисления на обслуживания транспортного мотора бурильной установки. По индивидуальному заказу изготавливается модификация с установленным приводом от двигателя мобильного средства. Такой вариант даст право поставить ПБУ-2 на абсолютно различные средства передвижения.

Для наиболее комфортного управления и для обеспечения условий безопасности при осуществлении работ, такая установка специально оснащена рабочей площадкой для оператора. Она размещена на раме, рядом с основанием мачты, где находятся основные элементы управления.

Подвижной вращатель, оборудованный механическим приводом и механизмом подачи с мощной гидравликой создают большие осевые усилия на породоразрушающий инструмент уже с самого начала работы. Конструкция вращателя допускает его смещение от центра скважины для спуска и подъема инструмента, монтажа обсадных колон и выполнения ударно-канатного бурения с помощью лебедки. На раме установки, возле основания ее мачты, размещены органы управления ПБУ-2. Установка предусматривает съемную площадку оператора для его работы. Комплектация предусматривает гидравлические домкраты.

Эти установки, будучи наследниками буровых УГБ-1ВС и ПБУ-1, положительно зарекомендовавших себя еще со времен СССР, широко распространены в России, странах СНГ, Африке, Азии и на других географических территориях.

Данные машины работоспособны в климатических условиях с температурными показателями воздуха от -40°С до +40 (в Арктическом варианте исполнения возможна эксплуатация до -50°С).

При выполнении работы имеется потребность в выравнивании конструкции на поверхности, с целью предоставления ей необходимой стабильности. Именно поэтому в комплекте присутствуют вспомогательные опоры и дополнительные гидродомкраты.

В комплекте также имеют все необходимые инструменты, которые могут быть полезными для различных способов бурения. Туда входят шнеки и буры разных диаметров. Также по просьбе заказчика есть возможность предоставить дополнительное оборудование.

Основные преимущества и достоинства буровой установки, которые можно выделить:

• Усовершенствованное основание мачты, которое обладает отличной прочностью;
• Система конструкции, оборудованная механическим приводом, представляющим из себя подвижный вращатель с мощным гидромеханизмом его подачи, который создает усилие рассчитанное на нагрузку вплоть до 10000 кг. Такой механизм, в свою очередь значительно повышает темп передвижения;
• Благодаря гидроцилиндру, который управляется с специального пульта оператора, имеется возможность отводить сам вращатель в одну или другую сторону;
• Лебедка – главный механизм буровой конструкции, обладает улучшенной и надежной конструкцией, которая гарантирует ее надежность и легкость в использовании;
• За счет способности привода установки функционировать от своего собственного двигателя, возможно таким способом гарантировать независимость ее деятельности и при этом значительно уменьшить потребление топлива.

Использование модели ПБУ-2

Преимущественно буровая установка ПБУ-2 применяется во время обустройства различных скважин. Но ее возможности и предназначение этим не ограничиваются. Буровая установка может использоваться в целях:

• Обустройства сооружений гидротехнического плана.
• Изучения грунта на участках предполагаемой застройки.
• Оценки подвижности грунта в областях, характеризующихся высокой сейсмологической активностью.
• Создания гидрогеологических скважин.
• Установка свай во время обустройства фундамента под строение.
• Выполнение геологических изысканий.

Универсальная буровая установка ПБУ-2
