Буровая установка ЭУК 3000

Важные аспекты монтажа буровой установки 3000 эук

Монтаж буровой установки 3000 ЭУК – важный этап, который требует специальных знаний и навыков. Правильный монтаж обеспечивает безопасную и эффективную работу буровой установки, а также продлевает ее срок службы.

Выбор места для установки

Перед монтажом необходимо выбрать подходящее место для установки буровой установки 3000 ЭУК. Оно должно соответствовать предъявляемым требованиям по несущей способности грунта и обеспечивать устойчивость установки во время работы.

Монтаж фундамента

При монтаже буровой установки необходимо установить фундамент, который обеспечит устойчивость и надежное крепление установки. Фундамент должен быть строго уровнен и иметь достаточную прочность.

Сборка основных блоков

Основные блоки буровой установки, такие как мачта, лебедка, гидравлическая система и другие, должны быть правильно собраны и проконтролированы перед монтажом. Собирать и монтировать блоки следует согласно инструкции производителя.

Подключение электрических и гидравлических систем

После сборки основных блоков необходимо произвести подключение электрических и гидравлических систем. При этом все соединения должны быть герметичными и надежными, чтобы избежать возможных аварий при работе установки.

Тестирование и наладка

После монтажа всех компонентов и подключения систем необходимо провести тестирование и наладку буровой установки. В ходе тестирования проверяется работоспособность всех систем, их взаимодействие и соответствие требованиям безопасности.

Таким образом, монтаж буровой установки 3000 ЭУК является ответственным и сложным процессом. Для его успешного выполнения необходимо обращаться к квалифицированным и опытным специалистам, которые имеют соответствующие навыки и опыт в данной сфере.

Стандартное оснащение буровой установки Bauer BG 36

• Привод вращения KDK 367 S (константный редуктор)
• Главная лебедка с гидравлическим управлением свободного хода
• Главная и вспомогательная лебедка с канавками специальной формы
• Концевые выключатели подъема для главной и вспомогательной лебедки
• Вертлюг главного каната
• Подача быстро/медленно
• Поворотная точка крепления главного и вспомогательного каната
• Транспортные опоры для верхних и нижних секций мачты

Измерительные приборы и система управления

• PLC-процессор для всех функций с электрическим управлением
• B-TRONIC 3.1: Электронный мониторинг, контроль и система визуализации
• Дополнительный монитор с диагностическими функциями и индикацией давления в насосе
• Индикация сообщения о неисправностях
• Аварийное управление буровой установкой (основные функции)
• Измерение наклона мачты по осям x/y (индикация цифровая/аналоговая)
• Автоматика мачты (автоматическая установка в вертикальное положение)
• Главная лебедка с электронным измерением усилия на канате
• Вспомогательная лебедка с гидравлическим измерение усилия на канате
• Измерение глубины на главной лебедке
• Измерение гидравлической нагрузки на вспомогательном канате
• Функция центрирования поворота на главной лебедке
• Устройство измерения скорости на приводе вращения
• Предотвращение провисания каната на главной лебедке
• Настройка давления главной лебёдки
• Система управления Келли главной лебёдки
• Система контроля извлечения инструмента.

( 1 оценка, среднее 5 из 5 )

Буровые установки производства ОАО «Уралмаш». Деятельность ООО «Буровая компания «Евразия»

Расчет увеличения годового производства, путём установки полу стационарной ПДСУ:

Система разработки карьера — диагональными заходками. На сегодняшний день разработка взорванного блока горной массы ведется продольными заходками, при торцевом расположении ПДСУ…

Бурение и оборудование скважин при подземном выщелачивании полезных ископаемых

3.3 Буровые установки со шпиндельными вращателями

Для бурения геотехнологических скважин используются также буровые станки, имеющие шпиндельные вращатели. В основном применяются буровые станки ЗИФ-650М и ЗИФ-1200МР…

Бурение нефтяных и газовых скважин

3. БУРОВЫЕ УСТАНОВКИ КОЛОНКОВОГО БУРЕНИЯ

Буровой установкой называется комплекс бурового и энергетического оборудования, а также сооружений (вышка или мачта, буровое здание), служащий для бурения скважин. Колонковое бурение производится установками, состоящими из бурового агрегата…

Бурение скважин

3.БУРОВЫЕ УСТАНОВКИ КОЛОНКОВОГО БУРЕНИЯ

Буровой установкой называется комплекс бурового и энергетического оборудования, а также сооружений (вышка или мачта, буровое здание), служащий для бурения скважин. Колонковое бурение производится установками, состоящими из бурового агрегата…

Буровая установка глубокого бурения УРАЛМАШ 5000/320 ДГУ-1

7.3 Буровые долота

Буровые долота в процессе вращательного бурения могут оказывать различное воздействие на горную породу…

Буровой вертлюг

1.3 Буровые рукава

Буровые гибкие рукава предназначены для подвода от стояка к вертлюгу бурового раствора или газа. В буровых установках для бурения глубоких скважин применяют оплеточные буровые рукава на рисунке 5 внутренним диаметром от 38 до 76 мм…

Деятельность ООО «Буровая компания «Евразия»

Современные буровые установки «Уралмаш»

Уралмашзавод (Уральский завод тяжелого машиностроения) с середины прошлого века является российским лидером по производству бурового оборудования. В 2010 г. завод отмечает 65-летие начала производства бурового оборудования…

Деятельность ООО «Буровая компания «Евразия»

Технические характеристики буровой установки Уралмаш БУ 3000 ЭУК

№ п/п Параметры установки Значение 1 Тип вышки  мачтовая, секционная, трубчатая с прямоугольным поперечным сечением 2 Допустимая нагрузка на крюке, кН (тс) 1700 (170) 3 Условная глубина бурения…

История развития буровых вышек

Раздел 1. Буровые установки. Их устройств и виды

Буровая установка — это комплекс наземного оборудования, необходимый для выполнения операций по проводке скважины…

Механизация горного предприятия на примере АО «Лебединский горно-обогатительный комбинат»

1.5.3.6 Буровые станки

По эмпирической формуле, при заданной высоте уступа и крепости пород, диаметр скважин будет равен: м, где, — удельная энергоёмкость шарошечного бурения (кВт·ч/м) (табл.3.19. Мельников)…

Обеспечение хозяйственно-питьевого водоснабжения города Великий Новгород

1.4 Буровые работы

На поисковой стадии на Батецком участке запланировано бурение 13 поисковых скважин (№№ 1, 5, 7, 9 — 13, 15, 16, 18 — 20) глубиной 80 м…

Процессы открытых горных работ

8.1 Буровые работы

Руда и вмещающие вскрышные породы разрабатываемые залежь «Пожарная» имеют коэффициент крепости от 8 до 17,5 и определенные физико-механические свойства. Таблица №5. Характеристика физико-механические свойств Баженовского месторождения…

Разработка кварцито-песчанников Рыборецкого месторождения с целью производства щебня

2.6.1.2 Буровые работы

Бурение скважин осуществляется буровым станком фирмы «Атлас-Копко» ROC-L6 с погружным пневмоударником СОР-44 и диаметром долота 115 мм. Буровой станок самоходный на гусеничном ходу с дизельным двигателем…

Система верхнего привода буровых установок

5.2 Система верхнего привода: ЗАО «Уралмаш — Буровое оборудование»

Технические характеристики: Параметры СВП-320 Допускаемая нагрузка, тс 320 Передаточное отношение редуктора 6,35 Крутящий момент для вращения бурильной колонны…

geol.bobrodobro.ru

Параметры буровых вышек ВЗБТ

Показатели	Б4.01.00.000	С6.01/БУ2500ЭУ	Б1.01.00.000 Б11.01.00.000 БН.01.00.000-01	Б12.01.00.000	Б12.01.00.000-01
Буровые установки, в которых использованы буровые вышки	БУ1600/100ДГУ, БУ1600/100ЭУ	БУ2900/175ДГУМ1	БУ2900/175ЭП-М, БУ2900/175ДЭП-1, БУ2900/175ЭК	БУ2900/175ЭПБМ1	БУ2900/200ЭПК
Допускаемая нагрузка на крюке, кН
Нагрузка на крюке при испытании, кН
Рабочая высота (расстояние от стола ротора до подкронблочной рамы), м	38,8	42,1	40,8	41,6	41,6
Длина свечи, м	25-27	25-27	25-27	25-27	25-27
Расстояние между ногами, м	7,5	9,0	7,5	6,5	6,5
Сечение ноги вышки	Трехгранное	Четырехгранное	Трехгранное	Четырех- гранное	Четырех- гранное
Число секций	6 + общий наголовник	6 + общий наголовник	6 + общий наголовник
Диаметр и толщина трубы, мм	140×6	140×6	140×12	140×12	140×12
Соединение секций между собой	Фланцево-хомутовое	Секций — фланцевое, наголовник — на осях
Габариты сечения ноги, мм	1640x1640x1620	1640×2140	1640x1640x1620	1682×2183	1682×2183
Наличие маршевых лестниц	—	Имеются	—	Имеются	Имеются
Масса, кг
секции (наибольшая)
вышки (без механизма подъема) вышки (с механизмом подъема) Полезная площадь магазинов, м	3,23	4,38	18500-18700 26300-26600 4,28	4,66	4,66
Система подъема вышки	От буровой лебедки через систему специального полиспаста

Общие виды буровых установок с вышками башенного и мачтового типов приведены на рис. 2.1 и 2.2, а схемы буровой установки БУ3000ЭУК, кинематическая схема буровой установки c дизельным приводом и схема электропривода постоянного ток; лебедки и буровых насосов приведены на рис. 2.3, 2.4 и 2.5.

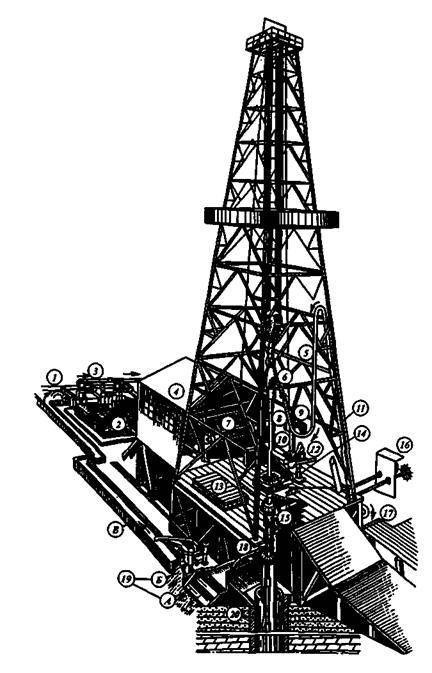

. Общий вид буровой установки вращательного бурения:

1 —

приемная емкость;2 — буровые насосы;3 — нагнетательная линия;4 — сило­вой блок; 5 — буровой рукав;6 — вертлюг, 7 — лебедка;8 — ведущая труба;9 -индикатор веса;10 — машинные ключи;11 — стояк;12 — ключ АКБ-ЗМ2;13 -подсвечник;14 — ротор;15 — превентор;16 — ручной привод превентора;17 — трубный стеллаж;18 — выход раствора в желоб;19 — блок очистки раствора(А — вибросито;Б — гидроциклоны;В — желобная система);20 — кондуктор;21 — бу­рильная колонна;22, 23 — 1-я и 2-я промежуточные колонны соответственно;24 — утяжеленные бурильные трубы;25 — турбобур;26 — калибратор;27 — махо­вик;28 — переводник;29 — долото

Буровая установка для бурения скважин глубиной 2500 м:

1

— секция мачты;2 — бурильная колонна;3 — элеватор;4 — талевый блок;5 -полати;6 — талевый канат;7 — верхняя площадка;8 — кронблок;9 — подсвечник;10 — ротор;11, 12 — вспомогательная и главная лебедки;13 — коробка передач;14 — двигатели;15 — трансмиссия двигателей;16 — трансмиссия бурового насоса;17 — буровые насосы;18 — укрытие приводного и насосного комплексов;19 — бытовые помещения;20, 21 — приемный и промежуточный баки;22, 23 — основания силового привода и подроторное;24 — блок очистки раствора;25 — стеллажи для труб;26 — мостки

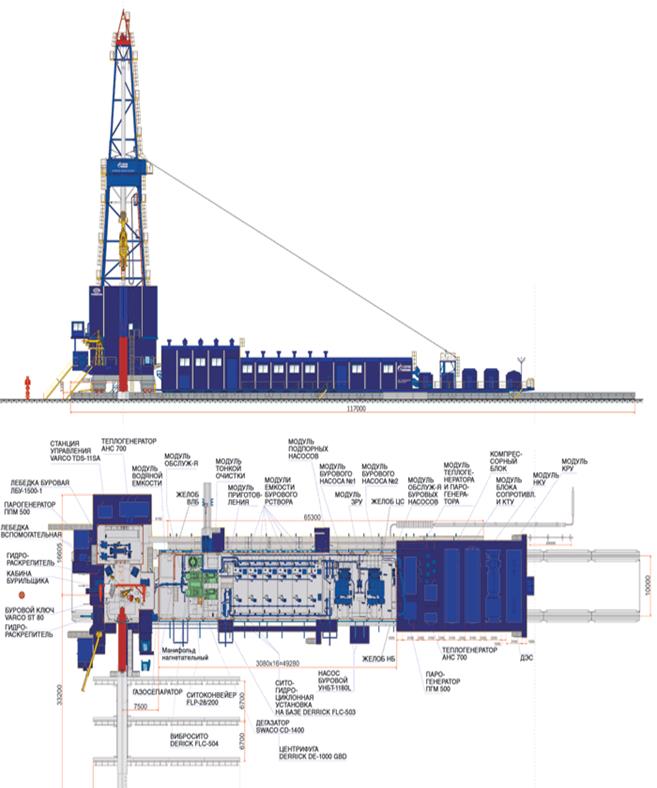

Схема буровой установки БУ3000ЭУК с эшелонным расположением оборудования:

1

— переход; 2 — балка грузоподъемного механизма;3 — основание блоков резер­вуаров;4 — укрытие; 5 — основание насосного блока;6 — кронштейн;7 — вибросита;8 ~ трубопровод;9 — шламовый насос;10 — гидроциклон;11 — илоотделитель;12 — дозировочная емкость;13 — резервуар;14 — направляющая;15 — электропри­вод бурового насоса;16 ~ буровой насос;17 — гидромешалка;18 — ресивер;19 — воздухоосушка;20 — компрессорная станция;21 — вышечно-лебедочный блок

. Кинематическая схема буровой установки с дизельным приводом

Электропривод постоянного тока лебедки и буровых насосов:

1

— ДВС приводов генераторов постоянного тока;2 — генераторы постоянного тока;3 — электродвигатели;4 — буровые насосы; 5 — вспомогательный насос; 6 — лебедка;7 — линия питания электроэнергией (сплошные линии — подъем колонны; штриховые линии — бурение)

УМЗ — Буровые сооружения БУ-3000 ЭУК-1М

БУ-3000 ЭУК-1М

Буровые сооружения БУ-3000 ЭУК-1М предназначены для монтажа и размещения основного и вспомогательного оборудования, обеспечения их конструктивной и функциональной взаимосвязи при бурении и транспортировке

Состав буровых сооружений основание; буровая вышка ВМ 45/200Р; каркасно-панельные укрытия; приемные мостки и стеллажи. Состав основания основание вышечно-лебедочного блока; основание блока резервуаров цементировочной системы; основание блока насосов; компрессорный блок; блок распредустройств. Технические характеристики основания БУ-3000 ЭУК-1М Технические характеристики ВМ 45/200Р

Модернизация Коллектив конструкторского бюро УМЗ готовит пакеты модернизации для узлов «советской» конструкции под современные требования буровых предприятий России

Склад Готовность выполнить срочную поставку узлов, деталей и запасных частей является приоритетной задачей коллектива УМЗ при работе с постоянными заказчиками

Варианты применения силовых агрегатов ПСМ в составе буровой установки

Предлагается использование нескольких вариантов компоновки и размещения силовых агрегатов (силовых приводов) производства ПСМ в зависимости от их расположения на буровой установке:

Вариант с использованием 7-ми силовых агрегатов по следующей схеме:

Три силовых агрегата (ПД-500Б2, PDV-500B2 или PDV-400B2) работают в приводе ротора и лебедки и четыре силовых агрегата (ПД-500Б2, PDV-500B2 или PDV-400B2) работают в индивидуальных приводах двух буровых насосов (по два привода на насос)

Вариант с использованием 5-ти силовых агрегатов по следующей схеме:

Три силовых агрегата ПД-500Б2 или PDV-500B2 работают в приводе ротора, лебедки и бурового насоса и два силовых агрегата (ПД-500Б2, PDV-500B2 или PDV-400B2) работают в индивидуальном приводе бурового насоса

Вариант с использованием 9-ти силовых агрегатов по следующей схеме:

Три силовых агрегата (ПД-500Б2, PDV-500B2 или PDV-400B2) работают в приводе ротора, лебедки и бурового насоса и шесть силовых агрегатов (ПД-500Б2, PDV-500B2 или PDV-400B2) работают в индивидуальных приводах трех буровых насосов (по два привода на насос)

Это интересно: Экскаватор John Deere 325K. Технические характеристики, цены и устройство

2.3.3 Вышки и мачты для бурения

· Bышки и мачты должны укрепляться оттяжками из стального каната, кроме вышек, конструкция которых не предусматривает такого крепления. Число, диаметр и место крепления оттяжек должны соответ­ствовать технической документации. Концы оттяжек должны быть закреплены 3-х винтовыми зажимами. Каждая оттяжка должна иметь отдельный якорь.

· Запрещается использовать наделок на вышках для подъёма или опускания тяже­стей, превышающих вес кронблока. Пол внутри вышки должен быть ровным и без выступов и выполнен из досок толщиной не менее 70 мм или из листовой стали с ри­флёной поверхностью.

· Лестницы и площадки на буровой должны быть выполнены в соответствии с «Правилами безопасности в нефтяной и газовой промыш­ленности».

Буровая установка ЭУК 3000 — Знание

Буровая установка ЭУК 3000 — уникальная разработка отечественного инженера Плешкова П.П. Благодаря оригинальной конструкции и выходным техническим данным, установка нашла широкое применение в промышленной сфере, а ее разработчик удостоилсяпрестижной государственной премии.

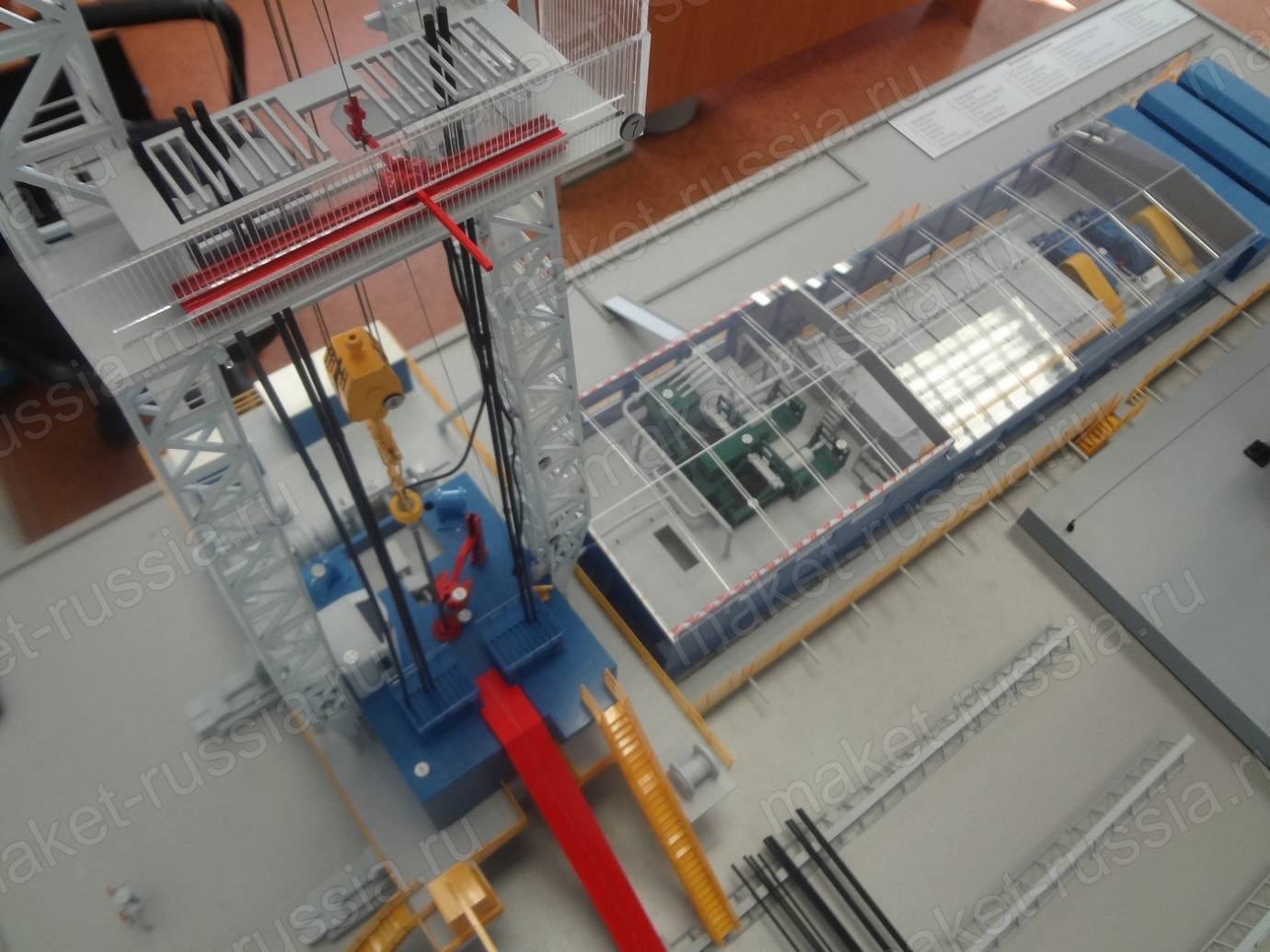

Буровые установки 3000 ЭУК: описание

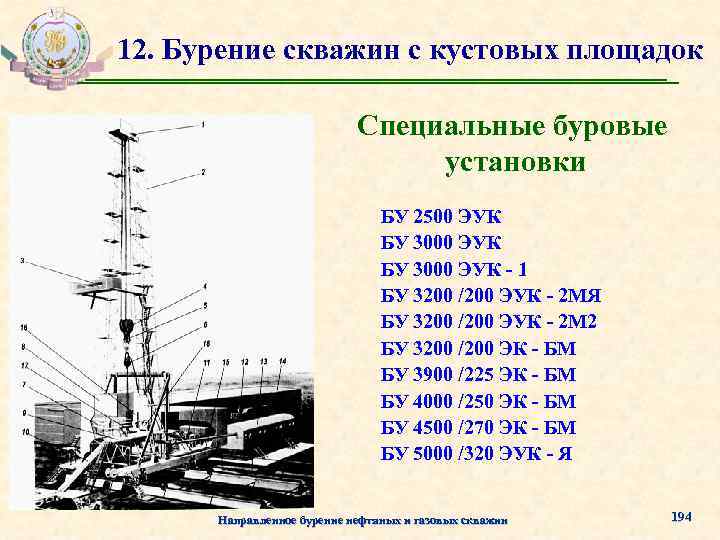

Модельный ряд буровых установок БУ-3000 ЭУК состоит из следующих классов машин:

• стационарные буровые установки;

• установки для бурения кустовым способом;

• мобильные установки;

• комплексные машины.

Уникальным решением стало использование нескольких конструктивных элементов, позволяющих собрать установку любого типа из унифицированных деталей.

Конструктивно установка состоит из электрических и механических узлов, а также самостоятельных машин. Возможна установка техники на любых твердых поверхностях и ее использование в рамках любого промышленного направления.

Особенности устройства буровой установки БУ-3000 ЭУК

Машина 3000 ЭУК производится на челябинском заводе Уралмаш. С момента первого запуска и по сей день техника сохранила следующие ключевые особенности:

1. возможность использования для бурения скважин кустовым способом;

2. возможность использования в условиях пониженных температур и при резких температурных перепадах обеспечена надежностью технических узлов и агрегатов;

3. элементы обособлены по блочному типу, что позволяет использовать их вместе или в отдельности. Применяются лебедочный, циркуляционный, насосный, компрессорный и распределительный блоки;

4. каждый блок располагается на рельсах, как вагоны поезда.

   ЭУК 3000 относится к классическим представителям эшелонной техники.

Блочная конструкция

Конструктивно буровая установка ЭУК 3000 состоит из:

1. вышечно-лебедочного блока. На основании из соединенных между собой несущих рамустанавливается роторный механизм, привод, лебедка, система фиксации каната. В тыльной части основания устанавливается буровая лебедка с проводами. На продольную раму монтируется буровая вышка. Подъемная система и механизм крепления устанавливаются вместе с вышкой. Для защиты блок укрывают металлическими листами;

2. насосного блока, установленного на рамах и площадках. На фронтальной площадке монтируется поворотный кронштейн, на задней — стационарные кронштейны для доставки тяжеловозов. Здесь используется два буровых насоса, снабженных электрическими компрессорами и защищенных металлическим укрытием;

3. циркуляционного блока, который используется для налива бурового раствора, реагентов, воды;

4. резервуарного блока, включающего топливные баки;

5. компрессорного блока с двумя независимыми компрессорами;

6. распределительного блока, представленного системой узлов и агрегатов, рационализирующих распределение топливных и технических жидкостей в установке.

Буровая установка ЭУК 3000: технические характеристики

• мощность — 700 л.с.;

• максимальная глубина бурения — 3200 м;

• усилие на крюке — 1700 кН;

• скорость подъема — 0,2-1,7 м/сек;

• высота основания — 7,2 м;

• просвет монтажа — 5 м;

• диаметр каната — 28,32 мм.

Ротор

• мощность роторного механизма — 160 кВт;

• диаметр роторного отверстия — 700 мм;

• усилие на роторе — 250 кН.

Насос

Лебедка

• модель буровой лебедки — ЛБУ-1200К;

• мощность — 690 кВт;

• усилие натяжения каната — 225 кН;

• тип тормоза — ленточный.

Компрессор

• модель компрессорного блока — КСЭ-5М;

• число компрессоров — 2 шт.;

• максимальное давление — 0,8 МПа.

Прочие характеристики

• грузоподъемность вертлюга — 250 тонн;

• диаметр буровых труб — 114/127/140/146/147 мм;

• диаметр утяжеленных буровых труб — 178/203 мм;

• диаметр насосно-компрессорных труб — 63/73 мм;

• диаметр обсадных труб — 139,7/146/168/245/324/426 мм;

• диаметр замковых соединений — 178 мм;

• ступени очистки — 3.

Буровая установка БУ-3000 ЭУК поставляется по индивидуальному заказу. От комплектации зависит окончательная стоимость машины. Несмотря на появление более современных устройств, 3000 ЭУК остается пригодной для использования и сохраняет продуктивность даже в климатических условиях Западной Сибири.

где dТ – предел текучести стали 40 ХН,

n ³ 3 – коэффициент запаса прочности, регламентируемый Госгортехнадзором.

2.Трапециидальная резьба рассчитывается на деформации изгиба среза и смя­тия первого, наиболее напряжённого витка. Определяем изгибающий момент дей­ст­вующий на виток резьбы, рассматриваемой, как защемлённая консольная балка, на которую действует сосредоточенная сила.

,

где a = 0,43 – коэффициент, учитывающий неравномерность распределения растягивающей нагрузки по виткам резьбы,

.

Определяем напряжение изгиба в первом витке резьбы:

где  – моментсопротивления сечения изгибу,

b = 0,75 – коэффициент, учитывающий что высота сечения меньше шага резьбы.

Рассчитываем резьбу на деформацию среза.

Напряжение среза:

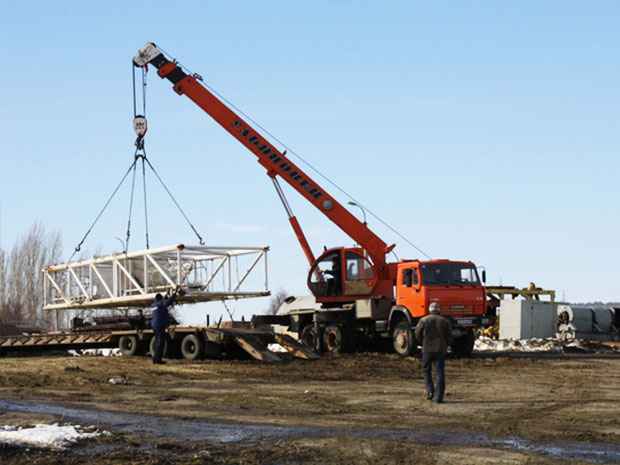

Глава Транспортно-такелажные работы

1. Погрузочно-разгрузочные работы 2. Транспортные машины специального назначения для перевозки крупных блоков буровых установок

• Передвижная платформа ПП-40Бр
• Тележка тракторная ТТ-10А
• Тележка гусеничная Т-30
• Тяжеловоз гусеничный ТГ-70
• Тяжеловоз пневмоколесный Т-60
• Тележка гусеничная подкатная ТП-35

3. Грузоподъемные машины специального назначения и автокраны

• Кран гусеничный самоходный КСГ-6
• Кран КП-25М
• Кран монтажный КМ-40

4. Автокраны 5. Машины для производства планировочных и земляных работ..

• Бульдозеры
• Бульдозеры с рыхлителями
• Экскаваторы

6. Большегрузные транспортные средства

А. Пояснительная записка.

Введение.

1.  Технико-технологический раздел.

1.1.   Методы монтажа буровой установки.

1.1.1.  Агрегатный метод монтажа.

1.1.2.  Мелкоблочный метод монтажа.

1.1.3.  Крупноблочный метод монтажа.

1.2.   Демонтаж буровой установки крупными блоками.

1.3.   Расчёт опускания вышки.

1.4.   Выбор подъёмного крюка талевой системы.

1.5.   Подготовительные работы к транспортировке буровых блоков.

1.5.1.  Проектирование трассы.

1.5.2.  Составление проекта на транспортировку.

1.5.3.  Подготовка трассы.

1.5.4.  Подготовка вышек и блоков к транспортировке.

1.5.5.  Организация работ и сигнализация при транспортировке.

1.6.   Расчёт количества тракторов для транспортировки буровых блоков.

1.7.   Расчет прочности тяговых канатов.

1.8.   Транспортные средства Т-60 и ТГП-70 для транспортировки буровой установки.

1.8.1.  Назначение тяжеловоза Т-60.

1.8.2.  Подготовка тяжеловоза к работе.

1.8.3.  Порядок работы.

1.8.4.  Транспортирование тяжеловоза.

1.8.5.  Назначение тяжеловоза ТГП-70.

1.8.6.  Подготовка тяжеловоза к работе.

1.8.7.  Порядок работы.

1.8.8.  Транспортирование тяжеловоза.

1.9.   Контейнерная перевозка.

2.  Охрана труда и противопожарная защита.

2.1.   Общие требования безопасности.

2.2.   Требования безопасности перед началом работы.

2.3.   Требования безопасности во время работы.

2.3.1.  Эксплуатация оборудования и инструмента.

2.3.2.  Погрузочно-рaзгрузочные работы, перемещение, тяжестей и транспортирование грузов.

2.3.3.  Вышки и мачты для бурения.

2.3.4.  Строительно-монтажные работы.

2.4.   Требования безопасности в аварийных ситуациях.

2.5.   Требования безопасности после окончания работ.

2.6.   Противопожарная защита.

3.  Охрана недр и окружающей среды.

3.1.   Мероприятия при строительно-монтажных работах.

3.2.   Экологические правонарушения.

3.3.   Загрязнение окружающей природной среды нефтью, нефтепродуктами, химическими реагентами.

3.4.   Предупреждение загрязнения.

3.5.   Отдельные меры предосторожности. 4.  Экономический раздел

4.  Экономический раздел.

4.1.   Сметный расчёт монтажа и демонтажа крупноблочным методом.

4.2.   Сводный сметный расчёт монтажа и демонтажа крупноблочным методом.

4.3.   Сметный расчёт монтажа и демонтажа мелкоблочным методом.

4.4.   Сводный сметный расчёт монтажа и демонтажа мелкоблочным методом.

4.5.   Стоимость вышкомонтажных работ в ценах 1991 года.

4.6.   Вывод.

Б. Графическая часть.

Лист 1 – Буровая установка БУ 3000 ЭУК-1М.

Лист 2 – Вышка и вышечный блок.

Лист 3 – Тяжеловоз Т-60 и тяжеловоз ТГП-70 .

Лист 4 –  Контейнер.

Лист 5 – Технико-экономические показатели.

Буровые насосы

Уралмаш НГО Холдинг выпускает трехпоршневые (УНБТ) буровые насосы мощностью от 600 до 1600 кВт.

•мощность и давление насоса на каждом диаметре поршня позволяют осуществлять технологию проводки скважины с применением форсированного режима бурения;•кованые гидрокоробки из высокопрочной легированной стали;•ионное азотирование зубчатой передачи;•гидрозатворное устройство цилиндропоршневой группы;•двухкамерное уплотнение штока ползуна для предотвращения потери масла из картера и загрязнения его буровым раствором;•смазка редукторной части из двух систем: -принудительная с автоматическим поддержанием постоянного давления масла в маслопроводах; — самотечная из накопительных лотков;•предохранительный клапан блокирующего устройства;•трансмиссия привода с любой стороны насоса или с обеих сторон;•всасывающий и нагнетательный коллекторы для присоединения трубопроводов с обеих сторон.Преимущества насосов серии УНБТ:•возможность реализации форсированного режима бурения;•наиболее полное соответствие требованиям технологии бурения;•наименьшая степень неравномерности давления на выходе;•меньший износ клапанов и штоков поршня в сравнении с двухпоршневыми насосами двухстороннего действия;•гарантия назначенного ресурса насоса;•отключение привода буровых насосов при превышении давления в нагнетательном трубопроводе с одновременным сбросом избыточного давления;•независимость подачи смазки от числа ходов поршня.

Мощность насоса, кВт

Число цилиндров, шт.

Номинальная частота ходов поршня в мин:

Подача насоса (max), дм3/с

Давление на выходе насоса (max), МПа

Исполнение гидравлической части

Степень неравномерности давления выходе из насоса, %, не более

Масса насоса без шкива, пневмокомпенсатора и крана, кг

Масса со шкивом, пневмокомпенсатором и краном, кг

ИДЕАЛЬНАЯ ПОДАЧА И ПРЕДЕЛЬНОЕ ДАВЛЕНИЕ БУРОВЫХ НАСОСОВ УНБТ-600

Диаметр поршня, мм

Предельное давление, МПа (кгс/см2)

Частота ходов поршня в минуту

Подача идеальная, л/с

Диаметр поршня, мм

Предельное давление, МПа (кгс/см2)

Частота ходов поршня в минуту

Подача идеальная, л/с

Диаметр поршня, мм

Предельное давление, МПа (кгс/см2)

Частота ходов поршня в минуту

Подача идеальная, л/с

Буровые установки 3000 ЭУК: описание

Модельный ряд буровых установок БУ-3000 ЭУК состоит из следующих классов машин:

• стационарные буровые установки;
• установки для бурения кустовым способом;
• мобильные установки;
• комплексные машины.

Уникальным решением стало использование нескольких конструктивных элементов, позволяющих собрать установку любого типа из унифицированных деталей. Созданные таким образом машины широко используются в области промышленного бурения. Благодаря универсальности получаемых технологических скважин, БУ-3000 ЭУК стали применяться:

• в инженерно-разведывательном бурении;
• в нефтегазодобыче;
• в добыче сопутствующих ископаемых.

Конструктивно установка состоит из электрических и механических узлов, а также самостоятельных машин. Возможна установка техники на любых твердых поверхностях и ее использование в рамках любого промышленного направления.

Особенности устройства буровой установки БУ-3000 ЭУК

Машина 3000 ЭУК производится на челябинском заводе Уралмаш. С момента первого запуска и по сей день техника сохранила следующие ключевые особенности:

1. возможность использования для бурения скважин кустовым способом;
2. возможность использования в условиях пониженных температур и при резких температурных перепадах обеспечена надежностью технических узлов и агрегатов;
3. элементы обособлены по блочному типу, что позволяет использовать их вместе или в отдельности. Применяются лебедочный, циркуляционный, насосный, компрессорный и распределительный блоки;
4. каждый блок располагается на рельсах, как вагоны поезда. ЭУК 3000 относится к классическим представителям эшелонной техники.

Блочная конструкция

Конструктивно буровая установка ЭУК 3000 состоит из:

• вышечно-лебедочного блока. На основании из соединенных между собой несущих рам устанавливается роторный механизм, привод, лебедка, система фиксации каната. В тыльной части основания устанавливается буровая лебедка с проводами. На продольную раму монтируется буровая вышка. Подъемная система и механизм крепления устанавливаются вместе с вышкой. Для защиты блок укрывают металлическими листами;
• насосного блока, установленного на рамах и площадках. На фронтальной площадке монтируется поворотный кронштейн, на задней — стационарные кронштейны для доставки тяжеловозов. Здесь используется два буровых насоса, снабженных электрическими компрессорами и защищенных металлическим укрытием;
• циркуляционного блока, который используется для налива бурового раствора, реагентов, воды;
• резервуарного блока, включающего топливные баки;
• компрессорного блока с двумя независимыми компрессорами;
• распределительного блока, представленного системой узлов и агрегатов, рационализирующих распределение топливных и технических жидкостей в установке.
